NÁVOD NA OBSLUHU MagicWatch MWE 7106F DOMETIC

Návod na montáž a uvedenie do prevádzky

HU 304 Parkovací asistent

Pozri obr. 3 až obr. 6

POZNÁMKA

Pozri obr. 7 až obr. 10

Doplnenie obr. 7

Pozri obr. 13 až obr. 16

VÝSTRAHA!

Pred montážou a uvedením do prevádzky si pozorne prečítajte tento návod a odložte si ho. V prípade odovzdania výrobku ďalšiemu používateľovi mu odovzdajte aj tento návod.

Obsah

1 Vysvetlenie symbolov 285 2 Bezpečnostné a inštalačné pokyny ..... 285 3 Rozsah dodávky 287 4 Používanie na stanovený účel 289 5 Upozornenia pred montážou 289 6 Montáž parkovacieho asistenta 291 7 Zapojenie parkovacieho asistenta 292 8 Registrácia a identifikácia senzorov....294 9 Rozsah snímania 295 10 Nastavenie systému....296 11 Test funkcie 298 12 Použitie parkovacieho asistenta 299 13 Hľadanie chyby 300 14 Záruka 302 15 Likvidácia 302 16 Technické údaje....303

1 Vysvetlenie symbolov

VÝSTRAHA!

Bezpečnostný pokyn: Nerešpektovanie môže viesť k smrti alebo k ťažkému zraneniu.

POZOR!

Nerešpektovanie môže viesť k materiálnym škodám a môže ovplyvniť funkciu zariadenia.

POZNÁMKA

Doplňujúce informácie k obsluhe výrobku.

Konanie: Tento symbol vám ukáže, že musíte niečo urobiť. Potrebné konania budú popísané krok za krokom. √Tento symbol popisuje výsledok niektorého konania.

Obr. 1, 5, strana 3: Tento údaj poukazuje na prvok v niektorom obrázku, v tomto príklade na „Pol. 5 v Obr. 1 na strane 3“.

2 Bezpečnostné a inštalačné pokyny

Nasledujúce texty dopĺňajú len obrázky na prílohe. Texty samotné nie sú kompletnými pokynmi na montáž a obsluhu! Bezpodmienečne rešpektujte obrázky na prílohe!

Rešpektujte bezpečnostné pokyny a podklady vydané výrobcom vozidla a predpísané remeselným zväzom!

Výrobca v nasledujúcich prípadoch nepreberá za škody žiadnu záruku:

• Poškodenia produktu mechanickými vplyvmi a prepätiami
• Zmeny produktu bez vyjadreného povolenia výrobcu
• Použitie na iné účely ako sú účely uvedené v návode

VÝSTRAHA!

• Vo vnútri vozidla namontované časti parkovacieho asistenta upevnite tak, aby sa za žiadnych okolností (prudké brzdenie, dopravná nehoda) nemohli uvoľniť a viesť k zraneniam pasažierov vo vnútri vozidla.
• Vo vnútri vozidla namontované časti parkovacieho asistenta neumiestňujte do oblasti dosahu airbagu. V opačnom prípade hrozí nebezpečenstvo úrazu pri aktivovaní airbagu.
• Parkovací asistent by vás mal len podporovať, t. j. prístroj vás nezbavuje povinnosti postupovať pri manévrovaní s vozidlom s mimoriadnou opatrnosťou.

POZOR!

• U vozidiel s LED koncovými svetlami môže zabudovanie parkovacieho asistenta viesť k poruchám.
• Keď chcete senzory namontovať do kovového nárazníka, použite vhodný adaptér (nie je súčasťou dodávky).
• Ovládacia elektronika nesmie byť vystavená vlhkosti.
• Ovládacia elektronika sa nesmie montovať do blízkosti iných ovládacích modulov.
• Senzory nesmú zakrývať žiadne signalizačné svetlá.
• Pri montáži senzorov dbajte na to, aby sa v dosahu snímania senzorov nenachádzali žiadne objekty pevne namontované na vozidle (napr. nosiče bicyklov, držiaky EČV).

3 Rozsah dodávky

3.1 MWE7106

Pozri obr. 1

Č.: Množstvo Označenie Obj. č.

1 1 Ovládacia elektronika 9101500074

2 1 Reproduktor MWD-900

3 1 Pripájací kábel ovládacej elektroniky

4 1 Rozdel’ovač senzorov 9101500067

5 6 Digitálne ultrazvukové senzory (čierne) 9101500068

6 6 Štandardný držiak senzora 0°(montáž z vnútornej strany)

7 6 Štandardný držiak senzora 10°(montáž z vnútornej strany)

8 6 Držiak senzora 0° s krycím krúžkom(montáž z vonkajšej strany)

9 6 Držiak senzora 12° s krycím krúžkom(montáž z vonkajšej strany)

10 – Upevňovací materiál

3.2 MWE7106F

Pozri obr. 1

Č.: Množstvo Označenie Obj. č.

1 1 Ovládacia elektronika 9101500075

2 1 Reproduktor MWD-900

3 1 Pripájací kábel ovládacej elektroniky

4 1 Rozdel’ovač senzorov 9101500067

5 6 Digitálne ultrazvukové senzory (čierne) 9101500068

6 6 Štandardný držiak senzora 0°(montáž z vnútornej strany)

7 6 Štandardný držiak senzora 10°(montáž z vnútornej strany)

8 - -

9 6 Držiak senzora 12° s krycím krúžkom(montáž z vonkajšej strany)

10 – Upevňovací materiál

3.3 Príslušenstvo

K dispozícii ako príslušenstvo (nie je súčasťou dodávky)

4 Používanie na stanovený účel

MWE7106(F) je parkovací asistent na báze ultrazvuku. Pri posunovaní a cúvaní kontroluje priestor

● MWE7106: priestor za vozidlom ● MWE7106F: priestor pred vozidlom

Akustickým signálom varuje pred prekážkami, ktoré prístroj zaznamená.

MWE7106(F) je dimenzovaný na zabudovanie do osobných automobilov a malých transportérov.

5 Upozornenia pred montážou

5.1 Lakovanie senzorov

Pozri obr. 2

POZNÁMKA

Senzory môžete lakovať. Výrobca odporúča prenechať lakovanie senzorov odbornej dielni.

5.2 Stanovenie miesta montáže senzorov

Pozri obr. 3 až obr. 6

POZNÁMKA

Dôležité pre bezproblémovú funkciu prístroja je správne nasmerovanie senzorov.

Keď smerujú nadol, budú ako prekážky signalizovať aj, napr. nerovnosti povrchu. Keď smerujú príliš nahor, nezachytia skutočné prekážky.

Pri montáži dbajte na nasledovné:

• V priestore okolo senzorov sa nesmú nachádzať žiadne iné objekty.
• Vzdialenosť senzorov od zeme by mala byť minimálne 40 cm a maximálne 50 cm (obr. 3).
• Nezabudnite, že montážny uhol závisí od výšky montáže. Podľa tabuľky v obr. 3 zvoľte vhodný držiak senzora, ako aj príslušný priemer otvoru.
• MWE7106: Ak je namontovaný nosič bicyklov, senzory namontujte s ohľadom na minimálnu montážnu výšku aspoň 30 cm pod nosič (obr. 4).

Doplnok k obr. 6

▶Dodržte vzdialenosti senzorov.

POZNÁMKA

Senzory môžete rozmiestniť aj tak, ako je znázornené v alternatíve B.

6 Montáž parkovacieho asistenta

Pozri obr. 7 až obr. 10

Doplnok obr. 7

POZOR! Nebezpečenstvo funkčnej poruchy!

Vyrovnajte držiaky senzorov tak, aby upevňovacie úchyty boli vo vodorovnej polohe (obr. 3). V opačnom prípade nie je správna funkcia parkovacieho asistenta zaručená.

POZNÁMKA

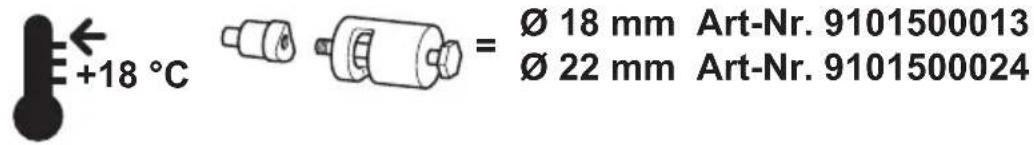

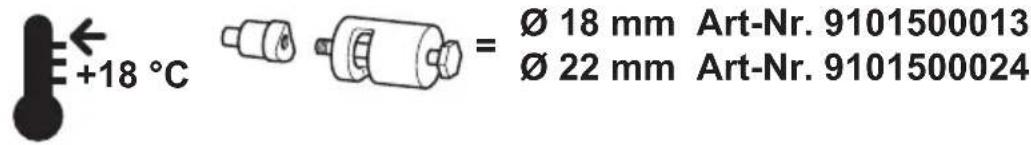

Pre optimálny výsledok montáže odporúčame použitie lisovníka.

Zasuňte držiaky senzorov (obr. 1 8 alebo 9) od otvorov (24 mm), kým nezapadnú.

7 Zapojenie parkovacieho asistenta

MWE7106: Pozri obr. 11

POZNÁMKA

U niektorých vozidiel funguje svetlo spiatočky len pri zapnutom zapaľovaní. V takom prípade musíte zapnúť zapaľovanie, aby ste určili kladný vodič a ukostrovací vodič.

Č.: Označenie		Zásuvnémiestokonektora
1 Ovládacia elektronika –
2 Cúvací reflektor –
3 Modrá/čierna žila: Pripojenie na cúvací reflektor		14
4 Hnedá žila: Pripojenie na kostru 2
5 Žltá žila z reproduktora 15
6 Modrá žila z reproduktora 3
7 Červená/sivá žila: Pripojenie na Mute prípojku rádia(volitel'ne)		6
8 Pripájací kábel senzorov (zbernica LIN) 12/24
		(9/21)
		(10/22)
		(11/23)
9 Senzory		–
10 Signál ukostrenia pre detekciu nosiča bicyklov a prívesu(pozri kap. „Nastavenie systému“ na strane 296)		17

MWE7106F: Pozri obr. 12

Č.: Označenie		Zásuvné miesto konektora
1 Ovládacia elektronika –
2 Z a p a l'ovanie –
3 Modrá/čierna žila: Pripojenie k zapal'ovaniu		14
4 Hnedá žila: Pripojenie na kostru 2
5 Žltá žila z reproduktora 15
6 Modrá žila z reproduktora 3
7 Žltá/čierna žila: Pripojenie na signál rýchlosti tachometra (volitel'ne)		16
8 Žltá/modrá žila: Pripojenie k cúvaciemu reflektoru (volitel'ne)		4
9 Biela/modrá žila: Pripojenie k parkovacej brzde (volitel'ne)		17
10 Červená/sivá žila: Pripojenie na Mute prípojku rádia (volitel'ne)		6
11 Pripájací kábel senzorov (zbernica LIN)		12/24(9/21)(10/22)(11/23)
12 Senzory		-

8 Registrácia a identifikácia senzorov

Senzory a ich polohu musí zaregistrovať ovládacia jednotka. Postupujte takto:

Po ukončení registrácie bliká na displeji indikácia LE. Ovládacia jednotka teraz musí identifikovať senzory.

Umiestnite vozidlo tak, aby okolo neho zostal voľný minimálne 1-metrový priestor a senzory tak nemohli snímať žiadne prekážky. ▶ Vypnite zapaľovanie a znova ho zapnite. ▶ Zaradte spiatočku. Stlačte obidve tlačidlá na ovládacej jednotke súčasne a podržte ich stlačené dlhšie ako tri sekundy. √Ovládacia jednotka zaregistruje pripojené senzory.

Po ukončení registrácie zaznie z reproduktora dlhý tón. Ovládacia jednotka teraz musí identifikovať senzory.

Po ukončení identifikácie zaznie z reproduktora dlhý tón.

POZNÁMKA

Ak sa počas procesu vyskytne chyba, proces môžete spustiť odznova tým, že obidve tlačidlá súčasne stlačíte na dlhšie ako tri sekundy.

9 Rozsah snímania

9.1 MWE7106

Pozri obr. 13

Dosah snímania parkovacieho asistenta je rozdelený na štyri zóny:

• Zóna 1

Táto zóna je prvý hraničný rozsah. V tomto rozsahu sa malé alebo slabo odrážajúce predmety za určitých okolností nezachytia.

• Zóna 2

V tejto zóne sa rozpoznajú takmer všetky objekty.

• Zóna 3

V tejto zóne sa zobrazia takmer všetky predmety, avšak predmety sa môžu dostať do mŕtveho uhla senzorov.

• Zóna zastavenia (4)

Objekty v tejto zóne vedú k tomu, že parkovací asistent začne vydávať súvislý tón „Stop“.

V tejto zóne sa zobrazia takmer všetky predmety, avšak predmety sa môžu dostať do mŕtveho uhla senzorov.

Objekty ako napr. nosiče bicyklov alebo náhradné kolesá sa nesmú nachádzať v dosahu snímania senzorov, pretože by spôsobovali nesprávnu signalizáciu.

Indikáciu pevných objektov, ako napr. spojky prívesu alebo časti rezervného kolesa je možné potlačiť (parameter 51, 52 a 53).

9.2 MWE7106F

Pozri obr. 13

Dosah snímania parkovacieho asistenta je rozdelený na tri zóny:

• Zóna 1

Táto zóna je prvý hraničný rozsah. V tomto rozsahu sa malé alebo slabo odrážajúce predmety za určitých okolností nezachytia.

• Zóna 2

V tejto zóne sa zobrazia takmer všetky predmety, avšak predmety sa môžu dostať do mŕtveho uhla senzorov.

• Zóna zastavenia (3)

Objekty v tejto zóne vedú k tomu, že parkovací asistent začne vydávať súvislý tón „Stop“.

V tejto zóne sa zobrazia takmer všetky predmety, avšak predmety sa môžu dostať do mŕtveho uhla senzorov.

10 Nastavenie systému

Pozri obr. 13 až obr. 16

VÝSTRAHA!

Neodborné nastavenia môžu ovplyvniť bezpečnú funkciu.

Ovládacia jednotka disponuje nasledujúcimi ovládacími prvkami:

Č. v obr. 14

Označenie

1 Displej F5 Výrobné nastavenia aktivované

C5 Vlastné nastavenia uskutočnené

2, 3 Tlačidlá na nastavenie systému

POZNÁMKA

• Pre uloženie nastavení vyraďte rýchlostný stupeň, zaraďte spiatočku a počkajte 2 sekundy.
• Aby ste nastavenie parametra prerušili bez uloženia, alebo pre prerušenie celého procesu nastavenia: Dlhší čas sa nedotknite žiadneho tlačidla.

Obnovenie výrobných nastavení

▶ Na prechod do programovacieho režimu stlačte pravé tlačidlo na dlhšie ako 5 sekúnd. ▶ Displej zobrazí 01. Stlačte obidve tlačidlá súčasne a podržte ich stlačené dlhšie ako dve sekundy. √ Displej zobrazí F5.

Len MWE7106: Potlačenie použitia nosiča bicyklov alebo prívesu

Pomocou voliteľného spínača môžete:

• štandardnú zónu zastavenia (parameter 47, 48 a 49) prepnúť na vyššiu zónu zastavenia (parameter 61, 62 a 63), keď používate nosič bicyklov a tento vyklopíte alebo ● deaktivujete parkovacieho asistenta, ak používate príves.

Postupujte takto:

Pripojte kolík 17 konektora pripájacieho kábla cez externý spínač na kostru. ▶ Len pre prívesy: Nastavte parameter 56 na hodnotu 00.

Potlačenie indikácie objektov pevne namontovaných na vozidle

Len MWE7106: Vhodne nastavte parameter 51, 52 a 53 k vašej spojke prívesu alebo k vášmu rezervnému kolesu.

Len MWE7106F: Vhodne nastavte parameter 31, 32 a 33 napr. k vášmu držiaku EČV.

Len MWE7106F: Voľba režimu prevádzky:

▶ Nastavte parameter 39 na hodnotu

- 01: Ak sa má systém aktivovať, keď je zapnuté zapaľovanie, a ak sa má systém aktivovať, keď je rýchlosť jazdy v rozsahu 0 až 10 km/h. Na to musí byť žltá/čierna žila kolíka 16 spojená so signálom rýchlosti. Okrem toho môžete parameter 35 nastaviť na požadovaný čas, po ktorom sa senzory deaktivujú.

Len MWE7106F: Nastavenie vonkajších senzorov

▶ Nastavte parameter 36 na hodnotu

- 00: Keď sa majú aktivovať všetky senzory pri zaradenej spiatočke. - 01: Keď sa majú aktivovať len vonkajšie senzory pri zaradenej spiatočke.

Pri prvom uvedení do prevádzky postupujte mimoriadne opatrne a oboznámte sa s rôznymi sledmi zvukov.

VÝSTRAHA!

V zóne zastavenia sa môže stať, že prekážky už nebudú rozpoznané, pretože sa už nenachádzajú v rozsahu snímania senzorov (podmienené typom konštrukcie).

12 Použitie parkovacieho asistenta

MWE7106: Senzory sa aktivujú automaticky zaradením spätného chodu, keď je zapaľovanie zapnuté alebo beží motor. Zaznie signál aktivovania (dva krátke tóny).

MWE7106F: Systém je možné používať v jednom z dvoch režimov prevádzky:

• Senzory sa automaticky aktivujú, keď je zapaľovanie zapnuté. Po nastavenom čase (štandardne: 20 sekúnd) sa senzory deaktivujú.
• Senzory sa automaticky aktivujú, keď je rýchlosť jazdy 0 až 10 km/h a zapaľovanie je zapnuté (továrenské nastavenie).

Keď sa v rozsahu snímania nachádza prekážka, zaznie rovnomerne sa opakujúci signálny tón. Pri priblížení sa, podľa toho v ktorej zóne sa prekážka práve nachádza, sa zmení sled tónov, čím sa signalizuje vzdialenosť (obr. 13).

Pri prvom uvedení do prevádzky postupujte mimoriadne opatrne, aby ste sa oboznámili so vzdialenosťami podľa rôznych tónov.

VÝSTRAHA!

Vozidlo okamžite zastavte a skontrolujte situáciu (v prípade potreby vystúpte), ak sa pri cúvaní stane nasledovné:

Pri manévrovaní signalizuje prístroj najskôr prekážku a tón sa celkom prirodzene zrýchľuje (napr. zmena z pomalého poradia tónov na rýchlejšie poradie tónov). Zrazu sa signálny tón zmení na pomalé poradie tónov alebo sa nesignalizuje už vôbec žiadna prekážka.

Znamená to, že sa pôvodná prekážka už viac nenachádza v rozsahu snímania senzorov (podmienené konštrukciou), ale ešte vždy na ňu môžete naraziť.

13 Hľadanie chyby

Prípojné káble k cúvaciemu reflektoru nemajú žiadny kontakt alebo sú zamenené.

Konektory senzorov nie sú alebo nie sú správne zapojené do riadiacej elektroniky.

▶ Skontrolujte konektory a v prípade ich pripojte tak, aby zacvakli.

Jeden alebo viacero senzorov je chybných alebo nie sú spojené s riadiacou elektronikou. Displej zobrazí chybný senzor:

▶ Vymeňte chybný senzor alebo senzory.

POZOR!

Systém nefunguje, keď je chybný jeden alebo viacero senzorov.

Žiadna funkcia

Napájanie elektrickým prúdom chýba.

▶ Skontrolujte spojenie modrej/čiernej a hnedej žily.

Reproduktor je vypnutý alebo nesprávne zapojený.

Nastavte parameter 01 na hodnotu „1“ alebo „2“ (pozri kap. „Nastavenie systému“ na strane 296). ▶ Skontrolujte, či je reproduktor správne zapojený.

Systém hlási prekážky nesprávne

Nasledujúce dôvody môžu viesť k nesprávnym alarmom:

• Nečistoty alebo námraza na senzoroch. ▶ Vyčistite senzory.
• Senzory boli namontované nesprávne. ▶ Prispôsobte polohu senzorov (obr. 3). Príp. nastavte citlivosť senzorov (pozri kap. „Nastavenie systému“ na strane 296):

- MWE7106: Parametre 41, 42 a 43

- MWE7106F: Parametre 21, 22 a 23

- Senzory sú v kontakte s podvozkom vozidla.

Rezervné koleso vedie k nesprávnym alarmom

▶ Nastavte systém vhodne k vášmu rezervnému kolesu (pozri kap. „Nastavenie systému“ na strane 296).

• MWE7106: Parameter 51, 52 a 53
• MWE7106F: Parameter 31, 32 a 33

Len MWE7106: Objekty na vozidle (napr. spojka prívesu) vedú k nesprávnym alarmom

Nastavte parametre 61, 62 a 63 k vášmu objektu vhodne na hodnotu 00 alebo 01 (pozri kap. „Nastavenie systému“ na strane 296). Presuňte zónu zastavenie prostredníctvom parametrov 47, 48 a 49 vhodne k objektu (pozri kap. „Nastavenie systému“ na strane 296).

Kódy chýb

Odpojené senzory	Indikátor ovládacej elektroniky	Indikátor LED displeja
Predné rohové senzory (1 a 6)	E1 a E6	Zelená LED dióda (predný displej)
Predné prostredné senzory (2 a 5)	E2 a E5	Dve oranžové LED (predný displej)
Predné centrálnesenzory (3 a 4)	E3 a E4	Oranžová LED (predný displej)
Zadné rohové senzory (7 a 12)	E7 a E12	Zelená LED dióda (zadný displej)
Zadné prostredné senzory (8 a 11)	E8 a E11	Dve oranžové LED (zadný displej)
Zadné centrálnesenzory (9 a 10)	E9 a E10	Oranžová LED (zadný displej)

14 Záruka

Platí zákonom stanovená záručná lehota. Ak by bol výrobok chybný, obrát'te sa na pobočku výrobcu vo vašej krajine (adresy pozri na zadnej strane návodu) alebo na vášho špecializovaného predajcu.

Ak žiadate o vybavenie opravy alebo nárokov vyplývajúcich zo záruky, musíte priložit' nasledovné:

• chybné komponenty,
• kópiu faktúry s dátumom kúpy,
• dôvod reklamácie alebo opis chyby.

15 Likvidácia

Obalový materiál podľa možnosti odovzdajte do príslušného odpadu na recykláciu.

Ked' výrobok definitívne vyradíte z prevádzky, informujte sa v najbližšom recyklačnom stredisku alebo u vášho špecializovaného predajcu o príslušných predpisoch týkajúcich sa likvidácie.

16 Technické údaje

	MWE7106 MWE7106F
Tov.-č.: 9101500072 9101500073
Dosah:	cca 0,35 m až do 3,00 m	cca 0,35 m až do 1,20 m
Frekvencia ultrazvuku: 58 kHz
Napájacie napätie: 10 – 32 V
Príkon prúdu: maximálne 350 mA
Prevádzková teplota: -35 °C až +70 °C
Schválenie:

POZNÁMKA

Senzory sa môžu nalakovať. Výrobca odporúča prenechať lakovanie senzorov odbornej dielni.
