HASZNÁLATI ÚTMUTATÓ MagicWatch MWE 7106F DOMETIC

Szerelési és használati útmutató

Beépítés és üzembe vétel előtt gondosan olvassa el és őrizze meg ezt a használati útmutatót. Ha a terméket továbbadja, mellékelje hozzá a használati útmutatót is.

Tartalomjegyzék

1 Szimbólumok magyarázata 305 2 Biztonsági és beszerelési tudnivalók 305 3 Szállítási terjedelem.... 307 4 Rendeltetésszerű használat. 309 5 Beszerelés előtti megjegyzések. 309 6 A parkolássegéd felszerelése 311 7 A parkolássegéd csatlakoztatása 312 8 Érzékelők regisztrálása és azonosítása. 314 9 Érzékelési tartomány 315 10 A rendszer beállítása 316 11 A működés ellenőrzése ..... 318 12 A parkolósegéd használata 319 13 Hibakeresés .... 320 14 Szavatosság 322 15 Ártalmatlanítás 323 16 Műszaki adatok 323

1 Szimbólumok magyarázata

FIGYELMEZTETÉS!

Biztonsági tudnivaló: Az utasítás figyelmen kívül hagyása halált vagy súlyos sérülést okozhat.

FIGYELEM!

Ha nem veszi figyelembe az információt, az anyagkárosodást eredményezhet, és káros kihatással lehet a termék működésére.

MEGJEGYZÉS

Kiegészítő információk a termék kezelésével kapcsolatosan.

▶ Tevékenység: Ez a szimbólum jelzi, hogy tennie kell valamit. A szükséges tevékenységek lépésről-lépésre követhetők.

√Ez a szimbólum egy tevékenység eredményét jelzi.

1 ábra 5, 3. oldal: Ez az információ egy ábra egyik elemére utal, jelen példában az „5. tételre az 1. ábrán, a 3. oldalon”.

2 Biztonsági és beszerelési tudnivalók

A következő szövegek csupán a mellékelt lap ábráit egészítik ki. Ezek önmagukban nem teljes beszerelési és kezelési útmutatások! Feltétlenül vegye figyelembe a mellékelt lapon lévő ábrákat!

Vegye figyelembe a járműgyártó és a gépjárműszakma által előírt biztonsági megjegyzéseket és előírásokat!

Vegye figyelembe az érvényes törvényi előírásokat.

A gyártó a bekövetkező károkért a következő esetekben nem vállal felelősséget:

• a termék mechanikai behatások és túlfeszültségek miatti sérülése
• a termék kifejezett gyártói engedély nélküli módosítása
• az útmutatóban leírt céloktól eltérő felhasználás

FIGYELMEZTETÉS!

• A parkolósegéd járműben felszerelt alkatrészeit úgy rögzítse, hogy azok semmilyen körülmények között (éles fékezés, közlekedési baleset) ne szabadulhassanak el és ne okozhassák a jármű utasainak sérülését.
• A parkolósegéd járművön belülre elhelyezendő alkatrészeit ne szerelje légzsák hatókörzetébe. Ellenkező esetben a légzsák kioldása esetén sérülésveszély állhat fenn.
• A parkolósegéd csak kiegészítő támogatást nyújt, azaz a készülék nem menti fel a felhasználót a manőverezés során is érvényes, kifejezett óvatossági kötelezettsége alól.

FIGYELEM!

• LED-es hátsó lámpákkal szerelt járműveknél a parkolósegéd beépítése üzemzavart okozhat.
• Ha az érzékelőket fémütközőbe szeretné beszerelni, akkor ehhez megfelelő adapter (nincs mellékelve) szükséges.
• A vezérlőelektronikát nem szabad nedvesség hatásának kitenni.
• A vezérlőelektronikát nem szabad más vezérlőmodulok közelébe felszerelni.
• Az érzékelők nem fedhetik el a jelzőlámpákat.
• Az érzékelők szerelése során ügyeljen arra, hogy a járműre rögzített tárgyak (pl. kerékpártartók, rendszámtáblatartók) ne legyenek az érzékelők érzékelési tartományában.

3 Szállítási terjedelem

3.1 MWE7106

Lásd: 1. ábra

Szám Mennyiség Megnevezés Cikkszám
1	1	V	e	z	é	r
2 1 Hangszóró MWD-900
3	1	Vezérlőelektronika csatlakozókábele
4 1 Érzékelők elosztója				9101500067
5	6	Digitális ultrahang-érzékelők (fekete)				9101500068
6 6 Normál érzékelőtartó 0°(szerelés belülről)
7 6 Normál érzékelőtartó 10°(szerelés belülről)
8	6	Érzékelőtartó 0° fedőgyűrűvel(szerelés kívülről)
9	6	Érzékelőtartó 12° fedőgyűrűvel(szerelés kívülről)
10	– Rögzítőanyag

3.2 MWE7106F

Lásd: 1. ábra

Szám Mennyiség Megnevezés Cikkszám
1	1	V	e	z	é	r	l
2 1 Hangszóró					MWD-900
3	1	V	e	z	é	r	l
4 1 Érzékelők elosztója					9101500067
5 6 Digitális ultrahang-érzékelők (fekete)					9101500068
6 6 Normál érzékelőtartó 0°(szerelés belülről)
7 6 Normál érzékelőtartó 10°(szerelés belülről)
8	-	-
9	6	Érzékelőtartó 12° fedőgyűrűvel(szerelés kívülről)
10	- Rögzítőanyag

3.3 Tartozékok

Tartozékként kapható (nincs mellékelve):

Megnevezés	Cikkszám
Érzékelőtartó fém lökhárítókhoz	9101500015
1,5 m hosszabbítókábel érzékelőhöz	9103555747
LED-kijelző	9101500079
Külső nyomógomb MWE7106F	9101500066

4 Rendeltetésszerű használat

Az MWE7106(F) egy ultrahang-alapú parkolósegéd. Felügyeli a manőverezésnél a teret

● MWE7106: a jármű mögötti terület ● MWE7106F: a jármű előtti terület

Akusztikusan figyelmeztet a készülék által érzékelt akadályokra.

Az MWE7106(F) személyautókba és kisbuszokba szerelhető be.

5 Beszerelés előtti megjegyzések

5.1 Az érzékelők lakkozása

Lásd: 2. ábra

MEGJEGYZÉS

Az érzékelők lakkozhatók. Az érzékelők lakkozását szakműhelyben javasolt elvégeztetni.

5.2 Az érzékelők beépítési helyének meghatározása

Lásd 3. ábra – 6. ábra

MEGJEGYZÉS

A készülék kifogástalan működéséhez az érzékelők pontos beigazítása szükséges.

Ha ezek a föld felé mutatnak, akkor például a készülék a talajegyenetlenségeket akadályokként érzékeli és jelzi. Ha túlságosan magasra mutatnak, akkor a készülék a meglévő akadályokat nem ismeri fel.

A szerelés során vegye figyelembe a következőket:

• Az érzékelők körüli területet szabadon kell hagyni.
• Az érzékelők földtől mért távolsága legalább 40 cm és legfeljebb 50 cm legyen (3. ábra).
• Vegye figyelembe, hogy a szerelési szög a szerelési magasságtól függ. Válassza ki a táblázatnak (lásd 3. ábra) megfelelően a hozzáillő érzékelőtartót, valamint a hozzá tartozó furatátmérőt.
• MWE7106: Ha a járműre kerékpártartó van felszerelve, akkor az érzékelőket a minimális beépítési magasság figyelembevételével minimum 30 cm-rel ez alá kell felszerelni (4. ábra).

A(z) 6. ábra kiegészítése

▶ Vegye figyelembe az érzékelők távolságát.

MEGJEGYZÉS

Az érzékelőket eloszthatja a 'B' alternatíva szerint is.

6 A parkolássegéd felszerelése

Lásd 7. ábra – 10. ábra

Kiegészítés 7. ábra

A(z) 8. ábra kiegészítése

FIGYELEM! Működési zavar veszélye!

Az érzékelőtartókat úgy kell beigazítani, hogy a rögzítőorrok vízszintesen álljanak (3. ábra). Ellenkező esetben a parkolósegéd megfelelő működése nincs biztosítva.

MEGJEGYZÉS

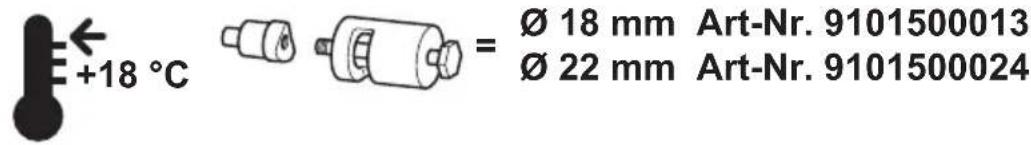

Az optimális beépítési eredmény érdekében azt javasoljuk, hogy használjon stancolószerszámot.

▶ Addig illessze be az érzékelőtartókat (1. ábra 8 vagy 9) a furatokba (24 mm), hogy a tartók a helyükre ugorjanak.

7 A parkolássegéd csatlakoztatása

MWE7106: Lásd: 11. ábra

MEGJEGYZÉS

Bizonyos járműveknél a tolatófényszóró csak bekapcsolt gyújtásnál működik. Ilyen esetben a gyújtást – a plusz és a testvezeték meghatározásához – be kell kapcsolni.

Szám Megnevezés		Csatlakozó-dugófoglalata
1	V e z é r l őelektronika –
2	Tolatófényszóró –
3	Kék / fekete ér: Csatlakozás a tolatófényszóróhoz 14
4	Barna ér: Csatlakozás testhez 2
5	Sárga ér a hangszórótól	15
6	Kék ér a hangszórótól	3
7	Piros / szürke ér: Csatlakozás a rádiónémításcsatlakozójához (opcionális)	6
8	Érzékelők csatlakozókábelei (LIN-busz)	12/24(9/21)(10/22)(11/23)
9	É r z é k e l ők
10	Testjel kerékpártartó-, ésutánfutó-felismeréshez (lásd: „A rendszer beállítása” fej.,316. oldal)	17

MWE7106F: Lásd: 12. ábra

Szám Megnevezés		Csatlakozó-dugó foglalata
1	V e z é r l őelektronika –
2 Gyújtás –
3 Kék / fekete ér: Csatlakoztatás a gyújtásra 14
4 Barna ér: Csatlakozás testhez 2
5 Sárga ér a hangszórótól 15
6 Kék ér a hangszórótól 3
7 Sárga / fekete ér: Csatlakozás a kilométeróra sebességjeléhez (opcionális)		16
8 Sárga / kék ér: Csatlakoztatás tolatólámpákra (opcionális)		4
9 Fehér / kék ér: Csatlakoztatás a kézifékhez (opcionális)		17
10	Piros / szürke ér: Csatlakozás a rádió némításcsatlakozójához (opcionális)	6
11	Érzékelők csatlakozókábelei (LIN-busz)	12/24(9/21)(10/22)(11/23)
12	Érzékelők	–

8 Érzékelők regisztrálása és azonosítása

Az érzékelőket és azok pozícióját regisztrálnia kell a vezérlőegységnek. Ehhez a következő módon járjon el:

▶ Kapcsolja be a gyújtást. ▶ Kapcsolja a sebességváltót hátrameneti fokozatba.

√ A vezérlőegység regisztrálja a csatlakoztatott érzékelőket. √ A vezérlőegység kijelzőjén megjelenik az LE felirat. √ A hangszóró ismétlődő rövid hangjelzést ad ki.

A regisztrálás befejeződése után villog az LE felirat a kijelzőn. Ezután a vezérlőegységnek azonosítania kell az érzékelőket.

▶ Állítsa le úgy a járművet, hogy körülötte legalább 1 m szabad hely maradjon, így az érzékelők nem észlelhetnek majd akadályt. ▶ Kapcsolja ki, majd vissza a gyújtást. ▶ Kapcsolja a sebességváltót hátrameneti fokozatba. ▶ Nyomja meg egyszerre a vezérlőegységen mindkét gombot három másodpercnél hosszabb ideig. √ A vezérlőegység regisztrálja a csatlakoztatott érzékelőket.

A regisztráció befejeződése után a hangszóró hosszú hangot ad ki. Ezután a vezérlőegységnek azonosítania kell az érzékelőket.

A vezetőoldali ajtótól indulva járja körbe a járművet az elsőtől az utolsó érzékelőig (13. ábra).

√ A hangszóró rövid hangjelzéssel nyugtáz minden egyes felismert érzékelőt.

Az azonosítás befejeződése után a hangszóró hosszú hangot ad ki.

MEGJEGYZÉS

Ha hiba lép fel a folyamat közben, akkor úgy indíthatja újra a folyamatot, hogy egyszerre megnyomja mindkét gombot három másodpercnél hosszabb ideig.

9 Érzékelési tartomány

9.1 MWE7106

Lásd: 13. ábra

A parkolósegéd érzékelési tartománya négy zónára van felosztva:

1. zóna

Ez a zóna az első határtartomány. Itt előfordulhat, hogy az érzékelők kis méretű vagy rossz hangvisszaverő képességű tárgyakat nem érzékelnek.

1. zóna

Ebben a zónában az érzékelők szinte minden tárgyat jeleznek.

1. zóna

Ebben a zónában szinte minden tárgy megjelenik, azonban bizonyos tárgyak az érzékelők holtterébe kerülhetnek.

- Megállási zóna (4)

Az ebben a zónában lévő tárgyakat érzékelve a parkolósegéd folyamatos „Állj” hangjelet ad.

Ebben a zónában szinte minden tárgy megjelenik, azonban bizonyos tárgyak az érzékelők holtterébe kerülhetnek.

Kerékpártartókhoz vagy pótkerekekhez hasonló tárgyak nem lehetnek az érzékelők észlelési tartományában, ellenkező esetben hibás kijelzés lehet az eredmény.

A fix tárgyak, pl. vonóhorgok vagy a pótkerék egy részének kijelzése felülvezérelhető (51, 52 és 53 paraméterek).

9.2 MWE7106F

Lásd: 13. ábra

A parkolósegéd érzékelési tartománya három zónára van felosztva:

1. zóna

Ez a zóna az első határtartomány. Itt előfordulhat, hogy az érzékelők kis méretű vagy rossz hangvisszaverő képességű tárgyakat nem érzékelnek.

2. zóna

Ebben a zónában szinte minden tárgy megjelenik, azonban bizonyos tárgyak az érzékelők holtterébe kerülhetnek.

- Megállási zóna (3)

Az ebben a zónában lévő tárgyakat érzékelve a parkolósegéd folyamatos „Állj” hangjelet ad.

Ebben a zónában szinte minden tárgy megjelenik, azonban bizonyos tárgyak az érzékelők holtterébe kerülhetnek.

10 A rendszer beállítása

Lásd: 13. ábra – 16. ábra

FIGYELMEZTETÉS!

A szakszerűtlen beállítás a biztonságos működést korlátozza.

A vezérlőelektronika a következő kezelőelemekkel rendelkezik:

Szám (14. ábra) Megnevezés

1	Kijelző	F5	Gyári beállítás aktív
		C5 Saját beállítások elvégezve

2, 3 Rendszerbeállító gombok

MEGJEGYZÉS

• A beállítások mentéséhez kapcsoljon hátrameneti fokozatba és várjon 2 másodpercet.
• A paraméterek beállításainak mentés nélküli megszakításához, illetve a teljes beállítási művelet befejezéséhez: egyik gombot se működtesse hosszabb ideig.

A gyári beállítások helyreállítása

▶ Nyomja meg a jobb oldali gombot 5 másodpercnél hosszabb időre, hogy beléphessen a programozó módba. ▶ A kijelzőn a következő jelenik meg: 01. ▶ Nyomja meg mindkét gombot egyszerre két másodpercnél hosszabb ideig. √ A kijelzőn az F5 kijelzés jelenik meg.

Csak MWE7106: Kerékpártartó vagy utánfutó használatának felülvezérlése

Egy opcionális kapcsolóval:

• az alap megállási zóna (47, 48 és 49 paraméterek) átkapcsolása magasabb megállási zónára (61, 62 és 63 paraméterek), ha kerékpártartót használ és azt kihajtja, vagy
• az utánfutó használata közben deaktiválja a parkolássegédet.

Ehhez a következő módon járjon el:

Kösse össze a csatlakozódugó 17-es tűjét egy külső kapcsolón keresztül a testtel. Csak utánfutókhoz: Állítsa az 56 paramétert 00 értékre.

A járműre rögzített tárgyak jelzésének felülvezérlése

Csak MWE7106: Állítsa be az 51, 52 és 53 paramétereket a vonóhorognak vagy a pótkeréknek megfelelően. Csak MWE7106F: Állítsa be az 31, 32 és 33 paramétereket pl. az Ön rendszámtáblatartójának megfelelően.

Csak MWE7106F: Üzemmód kiválasztása

▶ Állítsa a 39 paramétereket

• 00 értékre: abban az esetben, ha a rendszert a hátrameneti fokozatnak kell bekapcsolnia. Ehhez a sárga/kék eret kell csatlakoztatni a vezérlőmodul 4. tűjéhez és a tolatófokozat-jelzéshez.
• 01: ha a rendszernek akkor kell bekapcsolnia, ha a gyújtást rákapcsolják, és ha a jármű sebessége 0 és 10 km/h között van. Ehhez a 16. tű sárga/fekete erét kell csatlakoztatni a sebességjelhez. Továbbá a 35 paraméteren beállítható az a kívánt idő, melyet követően az érzékelők kikapcsolnak.

Csak MWE7106F: Külső érzékelők beállítása

▶ Állítsa a 36 paramétereket

– 00: ha az összes érzékelőt be kell kapcsolni, amikor a járművet tolatófokozatba állítják. - 01: ha csak a külső érzékelőket kell bekapcsolni, amikor a járművet tolatófokozatba állítják.

Ehhez a sárga/kék eret kell csatlakoztatni a vezérlőmodul 4. tűjéhez és a tolatófokozat-jelzéshez.

11 A működés ellenőrzése

Az érzékelők működés-ellenőrzése során a következő módon járjon el:

▶ Adja rá a gyújtást, és kapcsolja be az érzékelőket.

Az első üzembe helyezés során különös elővigyázatossággal járjon el, és ismerje meg a különböző hangsorozatok jelentését.

FIGYELMEZTETÉS!

A megállási zónában előfordulhat, hogy az érzékelők bizonyos akadályokat nem érzékelnek, mivel azok nem az érzékelők felismerési tartományában vannak (ez az építési mód függvénye).

12 A parkolósegéd használata

MWE7106: Az érzékelőket automatikusan aktiválja a hátrameneti fokozat kapcsolása, ha a gyújtás be van kapcsolva vagy a motor jár. Megszólal egy aktiválási hang (két rövid hang).

MWE7106F: A rendszerben két üzemmód közül lehet választani:

• A rendszer a gyújtás ráadásakor automatikusan bekapcsolja az érzékelőket. Egy beállított idő elteltével (szabvány: 20 s) a rendszer kikapcsolja az érzékelőket.
• Az érzékelők automatikusan bekapcsolódnak, ha az utazási sebesség 0 és 10 km/h között van és a gyújtás be van kapcsolva (gyári beállítás).

Ha az érzékelési tartományban akadály fordul elő, egyenletesen ismétlődő jelzőhang szólal meg. Az akadályhoz közeledve, az illető zónától függően a hangsorozat változik és így jelzi az akadálytól való távolságot (13. ábra).

Az első üzembe helyezés során különös elővigyázatossággal járjon el, és ismerje meg a különböző hangsorozatok távolságjelző jelentését.

FIGYELMEZTETÉS!

Azonnal állítsa meg a járművet és ellenőrizze a helyzetet (adott esetben szálljon ki), ha a manőverezésnél a következőket tapasztalja:

A manőverezés során a készülék előbb akadályt jelez, és a hangsorozat teljesen normális módon gyorsabbá válik (például a lassúból a közepes hangsorozatra vált). A jelzőhang hirtelen a lassú hangsorozatra ugrik át vagy egyáltalán nem jelez további akadályt.

Ez azt jelenti, hogy az eredeti akadály többé már nincs az érzékelők érzékelési tartományában (ez a konstrukcióból is eredhet), de a beleütközés veszélye még mindig fennáll.

13 Hibakeresés

A készülék nem jelez működést

A tolatófényszóró csatlakozókábelei nem érintkeznek vagy fel vannak cserélve.

Az érzékelők dugaszai nincsenek vagy hibásan vannak a vezérlőelektronikába bedugva.

▶ Ellenőrizze a dugaszokat, és adott esetben dugja be azokat úgy, hogy bepattanjanak.

Mély, három másodperces hibajelző hang hátrameneti fokozatba kapcsolás után

Egy vagy több érzékelő hibás vagy már nincs összekötve a vezérlőelektronikával. A kijelző megjeleníti a hibás érzékelőt:

• például E7 az 1. érzékelőnél. Az 1. érzékelő csatlakozókábele a legrövidebb, a 6. érzékelőé a leghosszabb.
• Ha egynél több érzékelő hibás, akkor a hibás érzékelők egymás után jelennek meg. ▶ Ellenőrizze a dugaszokat, és adott esetben dugja be azokat úgy, hogy bepattanjanak. ▶ Cserélje ki a hibás érzékelő(ke)t.

FIGYELEM!

A rendszer csak akkor működik, ha az összes érzékelő hibátlan.

Nem működik

Nincs feszültségellátás

▶ Ellenőrizze a kék/fekete és a barna ér összeköttetését.

Nincsenek hangjelzések

A hangszóró ki van kapcsolva vagy helytelenül van csatlakoztatva.

▶ Állítsa a 01 paramétert „1“ vagy „2“ értékre (lásd „A rendszer beállítása” fej., 316. oldal). ▶ Ellenőrizze, hogy helyesen csatlakoztatta-e a hangszórót.

A készülék hibásan jelez akadályokat

Hibás riasztáshoz a következő okok vezethetnek:

• Az érzékelők szennyeződése vagy eljegesedése. ▶ Tisztítsa meg az érzékelőket.
• Az érzékelők hibásan lettek felszerelve. ▶ Igazítsa be az érzékelők helyzetét (3. ábra). ▶ Szükség esetén állítsa be az érzékelők érzékenységét (lásd: „A rendszer beállítása” fej., 316. oldal):

- MWE7106: 41, 42 és 43 paraméterek

- MWE7106F: 21, 22 és 23 paraméterek

• Az érzékelők hozzáérnek a járműkarosszériához. ▶ Távolítsa el az érzékelőket a karosszériától.

A pótkerék hibás riasztásokat eredményez

▶ Állítsa be pótkerekéhez a rendszert (lásd: „A rendszer beállítása” fej., 316. oldal).

– MWE7106: 51, 52 és 53 paraméterek - MWE7106F: 31, 32 és 33 paraméterek

Csak MWE7106: A járművön lévő tárgyak (például vonóhorgok) hibás riasztást okoznak

▶ Állítsa be a 61, 62 és 63 paramétereket az adott tárgynak megfelelően 00 vagy 01 értékre (lásd: „A rendszer beállítása” fej., 316. oldal). ▶ Állítsa be a 47, 48 és 49 paramétereknél az adott tárgynak megfelelően a megállási zónát (lásd: „A rendszer beállítása” fej., 316. oldal).

Hibakódok

Levált érzékelők	Vezérlőelektronika kijelzője	LED-kijelző
Első sarokérzékelők(1 és 6)	E1 és E6	Zöld LED(első kijelző)
Első középső érzékelők(2 és 5)	E2 és E5	Két narancsszínű LED(első kijelző)
Első centrális érzékelők(3 és 4)	E3 és E4	Egy narancsszínű LED(első kijelző)
Hátsó sarokérzékelők(7 és 12)	E7 és E12	Zöld LED(hátsó kijelző)
Hátsó középső érzékelők (8 és 11)	E8 és E11	Két narancsszínű LED(hátsó kijelző)
Hátsó centrális érzékelők (9 és 10)	E9 és E10	Egy narancsszínű LED(hátsó kijelző)

14 Szavatosság

A termékre a törvény szerinti szavatossági időszak érvényes. A termék meghibásodása esetén forduljon a gyártói lerakathoz (a címeket lásd jelen útmutató hátoldalán), illetve az illetékes szakkereskedőhöz.

A javításhoz, illetve a szavatossági adminisztrációhoz a következő dokumentumokat kell beküldenie:

• hibás részegységek,
• a számla vásárlási dátummal rendelkező másolatát,
• a reklamáció okát vagy a hibát tartalmazó leírást.

15 Ártalmatlanítás

A csomagolóanyagot lehetőleg a megfelelő újrahasznosítható hulladék közé tegye.

Ha a terméket véglegesen kivonja a forgalomból, kérjük, tájékozódjon a legközelebbi hulladékártalmatlanító központnál vagy a szakkereskedőjénél az idevonatkozó ártalmatlanítási előírásokkal kapcsolatosan.

16 Műszaki adatok

	MWE7106 MWE7106F
Cikkszám: 9101500072 910	1500073
Érzékelési tartomány:	kb. 0,35 m – 3,00 m	kb. 0,35 m – 1,20 m
Ultrahang-frekvencia: 58 kHz
Tápfeszültség: 10 – 32 V
Áramfelvétel: legfeljebb 350	mA
Üzemi hőmérséklet: -35 °C	és +70 °C között
Engedély:

MEGJEGYZÉS

Az érzékelők lakkozhatók. Az érzékelők lakkozását szakműhelyben javasolt elvégeztetni.
