РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MagicWatch MWE 7106F DOMETIC

RU 224 Парковочный радар

Инструкция по монтажу и эксплуатации

Прочтите данную инструкцию перед монтажом и вводом в эксплуатацию и сохраните ее. В случае передачи продукта передайте инструкцию следующему пользователю.

Оглавление

1 Расшифровка символов ..... 225 2 Указания по безопасности и монтажу ..... 226 3 Комплект поставки....227 4 Использование по назначению....229 5 Указания перед монтажом.....229 6 Монтаж парковочного радара....231 7 Подключение парковочного радара....232 8 Регистрация и идентификация датчиков ..... 234 9 Диапазон охвата....235 10 Настройка системы ..... 236 11 Проверка работы ..... 238 12 Использование парковочного радара ..... 239 13 Локализация неисправностей....240 14 Гарантия 242 15 Утилизация 243 16 Технические характеристики.....243

1 Расшифровка символов

ПРЕДУПРЕЖДЕНИЕ!

Указания по технике безопасности: Несоблюдение может привести к смертельному исходу или тяжелым травмам.

ВНИМАНИЕ!

Несоблюдение может привести к повреждениям и нарушить работу продукта.

УКАЗАНИЕ

Дополнительная информация по управлению продуктом.

Действие: Этот символ указывает на то, что Вы должны выполнить определенное действие. Требуемые действия описываются шаг за шагом. √ Этот символ описывает результат действия.

Рис. 1 5, стр. 3: Данное указание обращает Ваше внимание на рисунок, в данном примере на «позицию 5 на рисунке 1 на странице 3».

2 Указания по безопасности и монтажу

Следующие тексты лишь дополняют иллюстрации на вкладыше. Сами они не являются полными указаниями по монтажу и эксплуатации! Обязательно принимайте во внимание иллюстрации на вкладыше!

Соблюдайте правила техники безопасности и требования, предписанные изготовителем автомобиля, а также автомастерской!

Соблюдайте требования действующего законодательства.

Изготовитель не несет никакой ответственности за ущерб в следующих случаях:

• Повреждения продукта из-за механических воздействий и перенапряжений
• Изменения в продукте, выполненные без однозначного разрешения изготовителя
• Использование в целях, отличных от указанных в данной инструкции

ПРЕДУПРЕЖДЕНИЕ!

• Крепите установленные в автомобиле детали парковочного радара так, чтобы они ни при каких условиях (резком торможении, аварии) не могли отсоединиться, тем самым приводя к травмам пассажиров.
• Не крепите устанавливаемые в автомобиле детали парковочного радара в радиусе действия надувных подушек безопасности. В противном случае имеется опасность травмирования в случае срабатывания надувной подушки безопасности.
• Парковочный радар служит для дополнительной поддержки, т. е. он не освобождает вас от обязанности соблюдать повышенную осторожность при маневрировании.

ВНИМАНИЕ!

• В автомобилях со светодиодными задними фонарями установка парковочного радара может приводить к неисправностям.
• Если вы хотите установить датчики в металлический бампер, то вам требуется подходящий адаптер (не входит в объем поставки).
• Управляющая электроника не должна подвергаться действию влаги.
• Управляющую электронику запрещается устанавливать вблизи от других модулей управления. ● Датчики не должны перекрывать сигнальные лампы.
• При монтаже датчиков следите за тем, чтобы ни один из стационарно установленных на автомобиле объектов (например, крепление для перевозки велосипедов, держатель щитка номерного знака) не находился в диапазоне охвата датчиков.

3 Комплект поставки

3.1 MWE7106

См. рис. 1

No	Кол-во	Наименование	Арт. No
1	1	Электроника управления	9101500074
2	1	Динамик MWD-900
3	1	Соединительный кабель электроники управления
4	1	Распределитель датчиков	9101500067
5	6	Цифровые ультразвуковые датчики (черные)	9101500068
6	6	Стандартный держатель датчика 0°(монтаж с внутренней стороны)
7	6	Стандартный держатель датчика 10°(монтаж с внутренней стороны)
8	6	Держатель датчика 0° с предохранительным кольцом(монтаж с внешней стороны)
9	6	Держатель датчика 12° с предохранительным кольцом(монтаж с внешней стороны)
10	–	Крепежный материал

3.2 MWE7106F

См. рис. 1

No	Кол-во	Наименование	Арт. No
1	1	Электроника управления	9101500075
2	1	Динамик MWD-900
3	1	Соединительный кабель электроники управления
4	1	Распределитель датчиков	9101500067
5	6	Цифровые ультразвуковые датчики (черные)	9101500068
6	6	Стандартный держатель датчика 0° (монтаж с внутренней стороны)
7	6	Стандартный держатель датчика 10° (монтаж с внутренней стороны)
8	–	–
9	6	Держатель датчика 12° с предохранительным кольцом (монтаж с внешней стороны)
10 – Крепежный материал

3.3 Принадлежности

Продается в качестве принадлежности (не входит в комплект поставки):

Наименование	Арт. No
Держатель датчика для металлических бамперов	9101500015
Удлинительный кабель датчика 1,5 м	9103555747
Светодиодный дисплей 9101500079
Внешний переключатель MWE7106F	9101500066

4 Использование по назначению

MWE7106(F) представляет собой парковочный радар на базе ультразвуковой технологии. Он контролирует пространство при маневрировании

● MWE7106: зону позади автомобиля ● MWE7106F: зону впереди автомобиля

Он предупреждает с помощью звукового сигнала о препятствиях, распознанных прибором.

MWE7106(F) предназначен для монтажа в легковых автомобилях и автомобилях малой грузоподъемности.

5 Указания перед монтажом

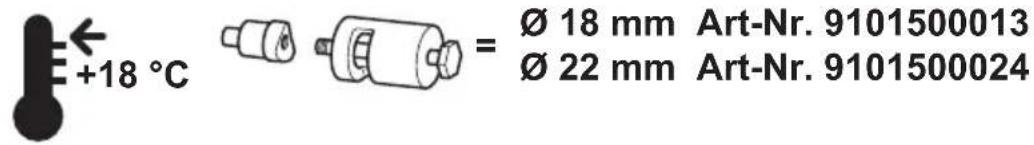

5.1 Лакирование датчиков

См. рис. 2

УКАЗАНИЕ

Разрешается покрывать датчики лаком. Изготовитель рекомендует доверять лакирование датчиков специализированной мастерской.

5.2 Определение места монтажа датчиков

См. рис. 3 – рис. 6

УКАЗАНИЕ

Важным условием бесперебойной работы прибора является правильная регулировка датчиков.

Если они обращены к земле, то, например, неровности дороги распознаются как препятствия. Если они подняты слишком сильно вверх, то имеющиеся препятствия не распознаются.

При монтаже соблюдайте следующие указания:

• Зона вокруг датчиков должна быть свободна от других объектов.
• Расстояние от датчиков до земли должно составлять не менее 40 см и не более 50 см (рис. 3).
• Учтите, что угол монтажа зависит от высоты монтажа. Выберите согласно таблице на рис. 3 подходящий держатель датчика, а также соответствующий диаметр отверстий.

- MWE7106: Если установлено крепление для перевозки велосипедов, то установите датчики под ним, учитывая минимальную монтажную высоту не менее 30 см (рис. 4).

Дополнение к рис. 6

▶ Учитывайте расстояния от датчиков.

УКАЗАНИЕ

Вы можете также распределить датчики так, как показано в альтернативе В.

6 Монтаж парковочного радара

См. рис. 7 – рис. 10

Дополнение рис. 7

ВНИМАНИЕ! Опасность неисправности!

Расположите держатель датчика так, чтобы крепежные выступы располагалась горизонтально (рис. 3). В противном случае не гарантируется должная работа парковочного радара.

УКАЗАНИЕ

Для оптимального результата монтажа мы рекомендуем использовать перфорационный инструмент.

Вставьте держатели датчиков (рис. 1 8 или 9) в отверстия (24 мм) так, чтобы они надежно зафиксировались.

7 Подключение парковочного радара

MWE7106: См. рис. 11

УКАЗАНИЕ

В некоторых автомобилях фара заднего хода работает только при включенном зажигании. В этом случае для распознавания положительной и заземляющей жилы необходимо включить зажигание.

No	Наименование	Гнездо Штекер
1 Электроника управления –
2 Фара заднего хода –
3	Сине-черная жила: присоединение к фаре заднего хода	14
4	Коричневая жила: соединение с корпусом	2
5	Желтая жила динамика	15
6	Синяя жила динамика 3
7	Красно-серая жила: присоединение к разъему отключения звука радиоприемника (опция)	6
8	Соединительный кабель датчиков (шина LIN)	12/24(9/21)(10/22)(11/23)
9	Датчики –
10	Сигнал на корпус для распознавания крепления для перевозки велосипедов и прицепа (см. гл. «Настройка системы» на стр. 236)	17

MWE7106F: См. рис. 12

No	Наименование	Гнездо Штекер
1 Электроника управления –
2 Зажигание –
3	Сине-черная жила: присоединение к зажиганию	14
4	Коричневая жила: соединение с корпусом	2
5	Желтая жила динамика	15
6 Синяя жила динамика 3
7	Желто-черная жила: присоединение к сигналу скорости спидометра (опция)	16
8	Желто-синяя жила: присоединение к фаре заднего хода (опция)	4
9	Бело-синяя жила: присоединение к стояночному тормозу (опция)	17
10	Красно-серая жила: присоединение к разъему отключения звука радиоприемника (опция)	6
11	Соединительный кабель датчиков (шина LIN)	12/24(9/21)(10/22)(11/23)
12 Датчики		–

8 Регистрация и идентификация датчиков

Датчики и их положение должны быть зарегистрированы устройством управления. При этом соблюдайте следующий порядок действий:

▶ Включите зажигание. ▶ Включите передачу заднего хода. √ Устройство управления регистрирует подключенные датчики. √ На дисплее устройства управления появляется сообщение LE. √ Динамик многократно подает короткие звуковые сигналы.

Когда регистрация завершена, на дисплее мигает сообщение LE. Теперь датчики должны быть идентифицированы устройством управления.

Установите автомобиль так, чтобы вокруг него имелось свободное пространство шириной не менее 1 метра, чтобы исключить обнаружение датчиками каких-либо препятствий. ▶ Выключите и снова включите зажигание. ▶ Включите передачу заднего хода. Нажмите обе кнопки на устройстве управления вместе более чем на три секунды. √ Устройство управления регистрирует подключенные датчики.

Когда регистрация завершена, динамик подает длительный акустический сигнал. Теперь датчики должны быть идентифицированы устройством управления.

Начиная от двери водителя, обойдите автомобиль от первого до последнего датчика (рис. 13).

√ Динамик подтверждает каждый найденный датчик коротким акустическим сигналом.

Когда идентификация завершена, динамик подает длительный акустический сигнал.

УКАЗАНИЕ

Если во время процедуры возникает ошибка, можно заново начать процедуру, сжав обе кнопки вместе более, чем на три секунды.

9 Диапазон охвата

9.1 MWE7106

См. рис. 13

Диапазон охвата парковочного радара разделен на четыре зоны:

- Зона 1

Эта зона – первая опасная зона. В ней, при известных обстоятельствах, не распознаются небольшие или плохо отражающие предметы.

- Зона 2

В этой зоне отображаются почти все объекты.

- Зона 3

В этой зоне отображаются почти все объекты, но некоторые предметы могут попасть в «мертвую зону» датчиков.

- Зона остановки (4)

Обнаружение объектов в этой зоне ведет к тому, что парковочный радар непрерывным сигналом «Стоп» предупреждает о необходимости остановки.

В этой зоне отображаются почти все объекты, но некоторые предметы могут попасть в «мертвую зону» датчиков.

Такие объекты, как, например, крепление для перевозки велосипедов или запасные колеса, не должны находиться в диапазоне охвата датчиков, т. к. это ведет к неверной сигнализации.

Сигнализацию стационарных объектов, например, фаркопа или части запасного колеса, можно исключить (параметры 51, 52 и 53).

9.2 MWE7106F

См. рис. 13

Диапазон охвата парковочного радара разделен на три зоны:

- Зона 1

Эта зона – первая опасная зона. В ней, при известных обстоятельствах, не распознаются небольшие или плохо отражающие предметы.

- Зона 2

В этой зоне отображаются почти все объекты, но некоторые предметы могут попасть в «мертвую зону» датчиков.

- Зона остановки (3)

Обнаружение объектов в этой зоне ведет к тому, что парковочный радар непрерывным сигналом «Стоп» предупреждает о необходимости остановки.

В этой зоне отображаются почти все объекты, но некоторые предметы могут попасть в «мертвую зону» датчиков.

10 Настройка системы

См. рис. 13 – рис. 16

ПРЕДУПРЕЖДЕНИЕ!

Ненадлежащие настройки могут повлиять на надежность работы.

Управляющая электроника имеет следующие органы управления:

No на рис. 14	Наименование
1	Дисплей	F5	Активированы заводские настройки
		C5	Выполнены собственные настройки
2, 3	Кнопки для настройки системы

УКАЗАНИЕ

• Для сохранения настроек включите заднюю передачу и подождите 2 секунды.
• Для отмены настройки параметра без сохранения или для завершения всего процесса настройки: продолжительное время не нажимайте ни какую кнопку.

Восстановление заводских настроек

Нажмите правую кнопку более чем на 5 секунды, чтобы попасть в режим программирования. ▶ На дисплее появляется сообщение 01. Нажимайте обе кнопки вместе более двух секунд. √ На дисплее появляется F5.

Только MWE7106: Деактивирование при использовании крепления для перевозки велосипедов или прицепа

С помощью опционального переключателя можно:

• переключить стандартную зону остановки (параметры 47, 48 и 49) на более высокую зону остановки (параметры 61, 62 и 63), если вы используете крепление для перевозки велосипедов и откидывает его.
• деактивировать парковочный радар на время использования прицепа.

При этом соблюдайте следующий порядок действий:

▶ Соедините контакт 17 штекера соединительного кабеля через внешний выключатель на корпус. ▶ Только для прицепа: Установите параметр 56 на значение 00.

Исключение сигнализации стационарных объектов

▶ Только MWE7106: Установите параметры 51, 52 и 53 соответственно расположению фаркопа или запасного колеса. ▶ Только MWE7106F: Установите параметры 31, 32 и 33 соответственно расположению держателя щитка номерного знака.

Только MWE7106F: Выбор режима работы

▶ Установите параметр 39 на значение

• 00: если система должна активироваться с помощью задней передачи. Для этого желто-синяя жила должна быть присоединена к контакту 4 модуля управления и к сигналу задней передачи.
• 01: если система должна активироваться, когда включается зажигание, и если система должна активироваться, когда скорость движения составляет от 0 до 10 км/ч.

Для этого желто-черную жилу вывода 16 необходимо соединить с сигналом скорости.

Дополнительно можно настроить параметр 35 на требуемое значение времени, по истечении которого должны быть деактивированы датчики.

Только MWE7106F: Настройка внешних датчиков

▶ Установите параметр 36 на значение

– 00: если должны быть активированы все датчики при включении задней передачи. – 01: если должны быть активированы только внешние датчики при включении задней передачи.

Для этого желто-синяя жила должна быть присоединена к контакту 4 модуля управления и к сигналу задней передачи.

11 Проверка работы

При проверке работы датчиков соблюдайте следующий порядок действий:

▶ Включите зажигание и активируйте датчики.

При первоначальном вводе в работу соблюдайте предельную осторожность и ознакомьтесь с различными звуковыми сигналами.

ПРЕДУПРЕЖДЕНИЕ!

В зоне остановки может возникать ситуация, когда препятствия более не распознаются, т. к. они находятся вне диапазона охвата датчиков (что вызвано конструктивными особенностями).

12 Использование парковочного радара

MWE7106: Датчики активируются автоматически при включении передачи заднего хода, если включено зажигание или работает двигатель. Звучит сигнал активирования (два коротких звуковых сигнала).

MWE7106F: Система может использоваться в одном из двух режимов работы:

• Датчики активируются автоматически при включении зажигания. Через настроенное значение времени (по умолчанию: 20 с) датчики деактивируются.
• Датчики активируются автоматически, когда скорость движения находится в диапазоне от 0 до 10 км/ч и включено зажигание (заводская настройка).

Как только в диапазон охвата попадает препятствие, звучит равномерно повторяющийся звуковой сигнал. При приближении к препятствию, в зависимости от того, в какой зоне сейчас находится препятствие, звуковая сигнализация изменяется, тем самым указывая расстояние (рис. 13).

При первоначальном вводе в работу соблюдайте предельную осторожность, чтобы ознакомиться с сигнализацией расстояния различными звуковыми сигналами.

ПРЕДУПРЕЖДЕНИЕ!

Незамедлительно остановите автомобиль и проверьте ситуацию (при необходимости, выйдите из автомобиля), если при маневрировании происходит следующее:

При маневрировании прибор вначале сигнализирует препятствие, и последовательность звуковых сигналов становится абсолютно нормально быстрее (например, переход с низкой на среднюю частоту подачи звуковых сигналов). Внезапно частота подачи звуковых сигналов уменьшается, либо прибор вообще перестает сигнализировать препятствие.

Это означает, что первоначальное препятствие более не находится в диапазоне охвата датчиков (что вызвано конструктивными особенностями), но все еще существует опасность столкновения с ним.

13 Локализация неисправностей

Прибор не работает

Соединительные кабели с фарой заднего хода не имеют контакта или перепутаны местами.

Штекеры датчиков не вставлены в блок электроники управления или вставлены неправильно.

▶ Проверьте штекеры и, при необходимости, вставьте их повторно так, чтобы они зафиксировались.

Низкий сигнал неисправности на три секунды после включения передачи заднего хода

Один или несколько датчиков неисправны или больше не соединены с электроникой управления. На дисплее указывается неисправный датчик:

• например, E7 – неисправность датчика 1. Датчик 1 имеет самый короткий соединительный кабель, датчик 6 – самый длинный.
• Если неисправно несколько датчиков, то они указываются один за другим. ▶ Проверьте штекеры и, при необходимости, вставьте их повторно так, чтобы они зафиксировались. Замените неисправный датчик или датчики.

ВНИМАНИЕ!

Система не функционирует, если неисправен один или несколько датчиков.

Система не работает

Отсутствует электропитание.

▶ Проверьте присоединение сине-черной и коричневой жилы.

Отсутствуют акустические сигналы

Динамик выключен или неправильно присоединен.

Установите параметр 01 на значение «1» или «2» (см. гл. «Настройка системы» на стр. 236). ▶ Убедитесь в том, что динамик правильно присоединен.

Прибор неверно сигнализирует препятствия

Следующие причины могут приводить к неверной сигнализации:

● Грязь или лед на датчиках. ▶ Очистите датчики.

- Датчики были неправильно установлены.

▶ Отрегулируйте положение датчиков (рис. 3).

▶ При необходимости, отрегулируйте чувствительность датчиков (см. гл. «Настройка системы» на стр. 236):

– MWE7106: Параметры 41, 42 и 43 – MWE7106F: Параметры 21, 22 и 23

- Датчики имеют контакт с рамой ходовой части.

▶ Устраните контакт датчиков с рамой ходовой части.

Запасное колесо вызывает неверные сигналы

▶ Отрегулируйте систему соответственно расположению запасного колеса (см. гл. «Настройка системы» на стр. 236). – MWE7106: Параметры 51, 52 и 53 – MWE7106F: Параметры 31, 32 и 33

Только MWE7106: Объекты на автомобиле (например, фаркоп) вызывают неверные сигналы

Установите параметры 61, 62 и 63 соответственно расположению объекта на значение 00 или 01 (см. гл. «Настройка системы» на стр. 236). Сместите зону остановки посредством параметров 47, 48 и 49 соответственно расположению объекта (см. гл. «Настройка системы» на стр. 236).

Коды ошибок

Отдельные датчики	Индикация управляющей электроники	Индикация на светодиодном дисплее
Передние угловые датчики (1 и 6)	E1 и E6	Зеленый светодиод(передний дисплей)
Передние средние датчики (2 и 5)	E2 и E5	Два оранжевых светодиода(передний дисплей)
Передние центральные датчики (3 и 4)	E3 и E4	Один оранжевый светодиод(передний дисплей)
Задние угловые датчики (7 и 12)	E7 и E12	Зеленый светодиод(задний дисплей)
Задние средние датчики (8 и 11)	E8 и E11	Два оранжевых светодиода(задний дисплей)
Задние центральные датчики (9 и 10)	E9 и E10	Один оранжевый светодиод(задний дисплей)

14 Гарантия

Действителен установленный законом срок гарантии. Если продукт неисправен, обратитесь в представительство изготовителя в Вашей стране (адреса см. на оборотной стороне инструкции) или в торговую организацию.

В целях проведения ремонта или гарантийного обслуживания Вы должны также послать следующее:

• неисправные компоненты,
• копию счета с датой покупки,
• причину рекламации или описание неисправности.

15 Утилизация

По возможности, выкидывайте упаковочный материал в мусор, подлежащий вторичной переработке.

Если Вы окончательно выводите продукт из эксплуатации, то получите информацию в ближайшем центре по вторичной переработке или в торговой сети о соответствующих предписаниях по утилизации.

16 Технические характеристики

	MWE7106 MWE7106F
Арт. No: 9101500072 9101500073
Диапазон охвата:	от ок. 0,35 м до 3,00 м	от ок. 0,35 м до 1,20 м
Частота ультразвуковых колебаний:	58 kHz
Напряжение питания:	10 – 32 В
Потребление электроэ-нергии:	макс. 350 мА
Рабочая температура:	от –35 °C до +70 °C
Допуск:

УКАЗАНИЕ

Разрешается покрывать датчики лаком. Изготовитель рекомендует доверять лакирование датчиков специализированной мастерской.
