NRX 50C - Külmik DOMETIC - Tasuta kasutusjuhend

Toote tüüp	Kompressoriga külmik
Kaubamärk	Dometic
Mudel	NRX 50C
Kogumaht	44 L (külmik 39,6 L, sügavkülmiku sektsioon 4,4 L)
Mõõtmed (K × L × S)	525 × 380 × 510 mm
Kaal	17 kg
Toide	12/24 V alalisvool
Kliimaklass	T (troopiline, 16 °C kuni 43 °C)
Külmiku temperatuurivahemik	0 °C kuni 12 °C
Sügavkülmiku temperatuurivahemik	-15 °C kuni -5 °C
Töörežiimid	ECO, Vaikne, Performance, Sügavkülmutamine (vastavalt mudelile)
Aku kaitse (12 V)	Seiskumine 10,4 V juures, taaskäivitus 11,7 V juures
Külmaaine	R134a (26 g)
Müratase	40-45 dB(A)
Peamised funktsioonid	Sisevalgustus, elektrooniline juhtimine LED-indikaatoritega, ukse lukustus, eemaldatav sügavkülmiku sektsioon, reguleeritavad riiulid, köögiviljasahtel
Hooldus ja puhastamine	Puhastage regulaarselt niiske lapiga; sulatage käsitsi, kui härmatise kiht ületab 3 mm
Ohutus	Automaatne väljalülitus alapinge korral, kinni fikseeritud riiulid (teatud mudelitel), ukse lukustus transportimiseks
Saadaolevad tarvikud	Liuguv hing, kinnitusraam, vahelduv-/alalisvoolu adapter, täiendav sügavkülmiku sektsioon
Parandatavus	Remont ainult volitatud spetsialisti poolt; varuosad saadaval tootja kaudu
Sihtotstarve	Paigaldus siseruumidesse (haagissuvila, matkaauto, paat, veok) toiduainete jahutamiseks ja hoidmiseks

Korduma kippuvad küsimused - NRX 50C DOMETIC

Mis on Dometic NRX 50C külmiku mahutavus?

Kogumaht on 44 L, millest 39,6 L on külmiku ja 4,4 L sügavkülmiku sektsiooni jaoks. Kui eemaldate sügavkülmiku sektsiooni, suureneb maht 46 L.

Kuidas temperatuuri reguleerida?

Kasutage jahutustaseme reguleerimise nuppu (markeering 3). Tasemed on vahemikus 1 (kõige vähem külm) kuni 5 (kõige külmem). LED-indikaatorid näitavad valitud taset. Ümbritseva õhu temperatuuril 15 kuni 25 °C valige keskmine seadistus.

Kuidas aktiveerida ECO-režiim või vaikne režiim?

Vajutage mitu korda töörežiimi nuppu (markeering 5), kuni soovitud režiimi indikaator süttib. ECO-režiim piirab jahutuse tasemetele 1-3, et säästa energiat. Vaikne režiim vähendab müra tasemetel 1-4, kuid naaseb automaatselt eelmisele režiimile 8 tunni pärast.

Mida teha, kui uks ei sulgu korralikult?

Kontrollige ukse riivi: kui see on asendis A, viige see asendisse B. Veenduge, et uks on korralikult sisse vajutatud, kuni kuulete eristatavat klõpsu üleval ja all. Kui probleem püsib, kontrollige, et tihend pole kahjustatud.

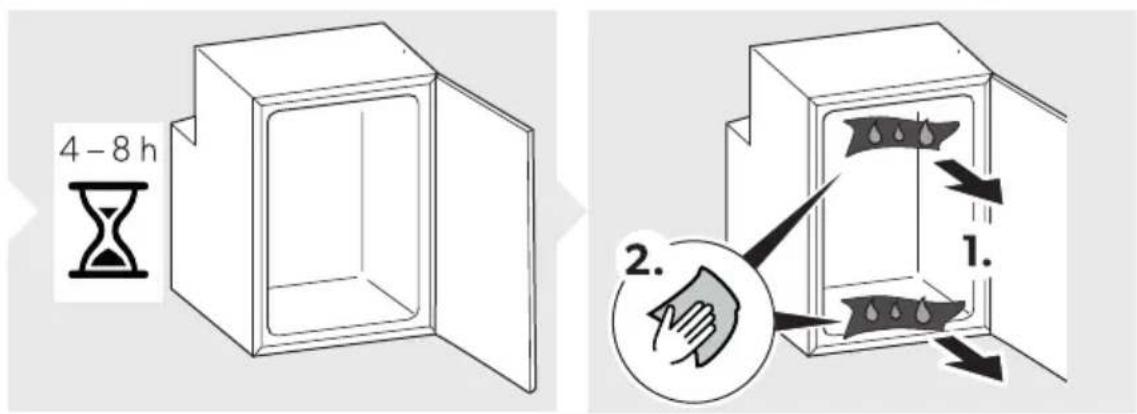

Kuidas külmikut sulatada?

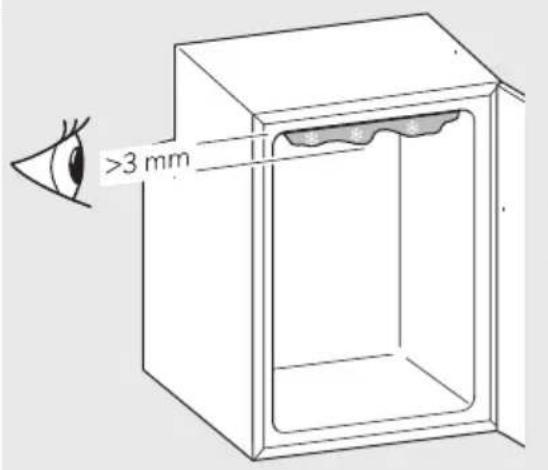

Kui härmatise kiht ulatub umbes 3 mm, lülitage seade välja, tühjendage see ja jätke uks lahti. Ärge kunagi kasutage mehaanilisi ega teravaid tööriistu sulatamise kiirendamiseks. Puhastage ja kuivatage sisemus enne uuesti sisselülitamist.

Kuidas külmikut puhastada?

Ühendage seade enne puhastamist alati vooluvõrgust. Kasutage niisket lappi pehme pesuvahendiga. Ärge kasutage abrasiivseid tooteid. Puhastage regulaarselt kondensaatorit ja kondensaadi äravoolu. Vältige vee sattumist tihenditesse või elektroonilistesse komponentidesse.

Miks külmik ei jahuta piisavalt?

Võimalikud põhjused hõlmavad: ebapiisav ventilatsioon külmutusseadme ümber, liiga madal temperatuuriseadistus, halvasti suletud uks, määrdunud kondensaator või tühi aku. Kontrollige riivi asendit, puhastage kondensaator ja veenduge, et ventilatsiooniavad pole ummistunud.

Mida tähendab oranži LED-indikaatori vilkumine?

Vilkuv oranž indikaator näitab viga. Vilkumiste arv vastab konkreetsele veale: 1 – ala-/ülepinge, 2 – ventilaatori ülevool, 3 – mootori blokeering, 4 – liiga väike kiirus, 5 – elektroonika ülekuumenemine. Pidev vilkumine näitab temperatuurianduri riket.

Kas ma saan külmikut kasutada auto akuga?

Jah, seade töötab 12/24 V alalisvooluga. Aku kaitsesüsteem lülitab toite välja pingel 10,4 V (12 V) või 22,8 V (24 V), et vältida täielikku tühjenemist. Taaskäivitus toimub pingel 11,7 V (12 V) või 24,2 V (24 V). Veenduge, et mootor töötab, et tagada piisav pinge.

Kuidas eemaldada sügavkülmiku sektsioon?

Sulgege kõigepealt sügavkülmiku sektsiooni uks. Haarake sektsioonist alt ja tõmmake õrnalt väljapoole. Ärge tõmmake ust. Vajadusel asendage see asendusriiuliga (tarvik). Hoidke sektsiooni kuivas kohas.

KASUTUSJUHEND NRX 50C DOMETIC

Lugege see juhend hoolikalt läbi ja järgige kõiki selles esitatud juhiseid, suuniseid ja hoiatusi, et tagada alati toote õige paigaldamine, kasutamine ning hoidmine. See juhend PEAB jääma selle toote juurde.

Toote kasutamisega kinnitate, et olete kõik juhised, suunised ja hoiatused hoolikalt läbi lugenud ning mõistate ja järgite nõutavaid tingimusi. Kasutage seda toodet üksnes ettenähtud eesmärgil ja otstarbel ning kooskõlas kasutusjuhendis sätestatud juhiste, suuniste ja hoiatusega, samuti kooskõlas kõigi kohaldatavate õigusaktide ja eeskirjadega. Siin sätestatud juhiste ja hoiuste lugemise ja järgimise eiramine võib põhjustada vigastusi teile ja kolmandatele isikutele, kahjustada teie toodet või läheduses asuvat muud vara. Toote kasutusjuhendit, sh juhiseid, suuniseid ja hoiatusi, ning seotud dokumente võidakse muuta ja uuendada. Värskeima tootekirjelduse leiate veebisaidilt documents.dometic.com.

2 Sümbolite selgitus

Signaalsõna tähistab ohutusteateid ja varalise kahju teateid ning näitab ka ohu raskusastet või taset.

OHT!

viitab ohtlikule olukorrale, mis eiramise korral lõpeb surmaga või raske vigastusega.

HOIATUS!

viitab ohtlikule olukorrale, mis eiramise korral võib lõppeda surmaga või raske vigastusega.

ETTEVAATUST!

viitab ohtlikule olukorrale, mis eiramise korral võib lõppeda kerge või keskmise vigastusega.

TÄHELEPANU!

viitab ohtlikule olukorrale, mis eiramise korral võib lõppeda varalise kahjuga.

MÄRKUS: Lisateave toote käitamiseks.

3 Ohutusjuhised

Üldine ohutus

HOIATUS! Elektrilöögi oht

Külmiku paigaldamise ja eemaldamisega tohivad tegeleda ainult kvalifitseeritud töötajad.

Pesuruumidesse ja veega kokkupuutuvatesse kohtadesse peab selle paigaldama kvalifitseeritud tehnik. Kui paigaldate külmiku varikatuse alla või sarnasesse keskkonda, veenduge, et külmik oleks kaitstud vihma ja pritsiva vee eest. Kui külmikul on nähtavaid kahjustusi, ei tohi seda kasutada. Seda külmikut võivad remontida ainult spetsialistid. Valesti tehtud parandused võivad tõsist ohtu põhjustada või külmikut kahjustada. Kui selle külmiku ühenduskaabel saab kahjustada, tuleb see ohu vältimiseks lasta tootjal, selle klienditeenindusel või sarnaselt kvalifitseeritud isikul välja vahetada. Valige külmiku asukoht nii, et toitejuhe ei jääks esemete vahele kinni ja ei saaks kahjustada. Ärge jätke külmiku taha mitut teisaldatavat pistikupesa või teisaldatavat toiteallikat. Ärge puudutage katmata kaableid paljaste kätega. Ühendage seade pessa, mis tagavad nõuetekohase ühenduse eelkõige juhul, kui seade vajab maandust. Kui kasutate seadet avaliku võrgu toitel, tagage, et toiteühendusel oleks rikkevoolukaitse (RCCB) või maandusrikkekaitse (GFCI). Paigaldamine peab toimuma kõigi kehtivate eeskirjade kohaselt, eriti potentsiaalselt niisketes piirkondades.

HOIATUS! Tuleoht

Külmaaine kontuur sisaldab väikest kogust keskkonnasõbralikku külmaainet. See ei kahjusta osoonikihti ega suurenda kasvuhooneefekti. Lekkiv külmaaine võib süttida.

Ärge kasutage ega hoidke külmikut kinnises ruumis, kus õhuvool puudub või on väga väike. Hoidke külmiku paigaldamiseks kasutatavast süvendist eemal elektrikomponendid ja valgusallikad, mis tekitavad normaalse või ebanormaalse töö korral sädemeid või elektrikaare (nt releed või kaitsmekarbid). Külmiku isolatsioon sisaldab tuleohtlikku tsüklopentaani ja selle kõrvaldamisel tuleb järgida erinõudeid. Viige külmik pärast selle kasutusea lõppemist sobivasse kogumispunkti.

HOIATUS! Plahvatusoht

Ärge hoidke külmikus plahvatusohtlikke esemeid, nagu kütust sisaldavad aerosoolipihustid.

HOIATUS! Terviseoht

Lapsed alates 8. eluaastast ning piiratud füüsiliste, sensoorsete või vaimsete võimetega või vajalike kogemuste ja teadmisteta isikud võivad seda külmikut kasutada järelevalve all või pärast seda, kui neid on õpetatud külmikut ohutult kasutama ja nad mõistavad seadme kasutamisega kaasnevaid ohte. 3–8-aastased lapsed võivad külmikusse asju panna ja sealt välja võtta. Lapsed ei tohi seadet ilma järelevalveta puhastada ega hooldada. Lapsi tuleb valvata, et oleks kindel, et nad külmikuga ei mängiks.

Veenduge, et riiulid oleksid paigaldatud ja kinnitatud nii, et lapsed ei saaks end külmikusse lukustada. Enne vana külmiku jäätmekäitlusse andmist:

demonteerige sahtlid; - jätke riiulid külmikusse nii, et lapsed ei saaks sisse ronida.

Võtke uksed eest ära.

Külmiku ebastabiilsusest tingitud ohu vältimiseks tuleb see paigaldusjuhendi kohaselt fikseerida.

Hoidke külmiku ja selle ümbrise või integreerimisstruktuuri ventilatsiooniavad takistusteta. Ärge kasutage sulatamise kiirendamiseks mehaanilisi seadmeid ega muid meetodeid peale tootja poolt soovitatute. Mingil juhul ärge avage ega kahjustage külmaainekontuuri. Ärge kasutage külmiku sees elektriseadmeid, välja arvatud need, mida tootja on selleks otstarbeks soovitanud.

ETTEVAATUST! Vigastusoht

Ärge kasutage ega hoidke selle külmiku läheduses tuleohtlikke materjale. Ärge pange esemeid selle külmiku peale ega vastu. Ärge muutke seda külmikut.

TÄHELEPANU! Kahjustuste oht

Valige alalisvoolutoitega töörežiim ainult siis, kui sõiduki mootor töötab ja tagab piisava pinge või kui kasutate aku jälgimisseadet. Selle olemasolul hoidke kondensaadi äravooluava alati puhtana. Kui sõidukil on ventilatsiooniavad, ärge kasutage sõiduki puhastamiseks survepesurit ventilatsiooniavade lähedal. Külmikut ei tohi jätta vihma kätte. Ärge tõmmake pistikut välja seda ühenduskaablist sikutades.

Külmiku ohutu kasutamine

Enne külmiku käivitamist veenduge, et toitejuhe ja pistik on kuivad.

Veenduge, et panete külmikusse ainult selliseid asju, mida võib valitud temperatuurile jahutada. Toiduga kokku puutuvaid pindu ja ligipääsetavaid äravoolusüsteeme tuleb regulaarselt puhastada. Säilitage toorest liha ja kala külmikus selleks sobivates anumates, nii et need ei puutuks teiste toiduainetega kokku ega saaks neile tilkuda. Kui uks jäetakse pikemaks ajaks lahti, võib temperatuur külmiku sektsioonides oluliselt tõusta. Kui jätate külmiku pikemaks ajaks tühjalt seisma, toimige järgmiselt.

Lülitage külmik välja. - Sulatage külmikut. - Puhastage ja kuivatage külmik. - Jätke uks lahti, et vältida külmiku hallituse teket. Võimaluse korral pange külmiku uks ja sügavkülmiku uks talveasendisse.

ETTEVAATUST! Vigastusoht

Ärge pange sõrmi hinge sisse. Enne teeleasumist sulgege ja riivistage külmiku uks. Külmiku tagaküljel olev jahutussüsteem läheb väga kuumaks. Kui külmik on varustatud ventilatsiooniavadega, kaitske end ventilatsiooniavade eemaldamisel kuumade osadega kokkupuutumise eest.

Seadme või sügavkülmiku uks võib vale kasutamise korral kergesti seadme küljest ära tulla. Lukustage uksi, kuni kuulete üla- ja alaosas klõpsu.

TÄHELEPANU! Kahjustuste oht

Ärge toetuge külmiku avatud uksele. Raskeid esemeid, nagu pudelid ja purgid, hoidke ainult külmiku ukse sees, köögiviljakambris või alumisel riiulil. Kui külmikul on kahepoolne uks ja uks ei ole vastaspoolel õigesti lukustatud, vajutage sellel poolel ülevalt ja alt, kuni see õigesti lukustub. Ülekuumenemise oht! Tagage alati piisav ventilatsioon, et töö ajal tekkiv soojus saaks hajuda. Veenduge, et külmik oleks seintest ja teistest objektidest piisavalt kaugel, et õhk saaks ringelda. Ärge täitke seadme sisemust jääga või vedelikuga. Kaitske külmikut ja kaablit kuumuse ning niiskuse eest. Ärge tõmmake pistikut välja seda ühenduskaablist sikutades.

MÄRKUS

Kui sõiduki aku haldussüsteem lülitab külmiku aku kaitsmiseks välja, võtke ühendust sõiduki tootjaga.

Ümbritseval temperatuuril 15 °C kuni 25 °C valige keskmine temperatuuriseadistus. Kui uks ei ole vastaspoolselt õigesti lukustatud, vajutage sellel poolel ülevalt ja alt, kuni see õigesti lukustub. Toidu raiskamise vältimiseks järgige järgmisi juhiseid.

• Hoidke temperatuuri võimalikult ühtlasena. Avage sügavkülmikut nii vähe ja nii lühidalt kui võimalik. Paigutage toiduained nii, et õhk saaks nende ümber liikuda. Veenduge, et panete külmikusse ainult selliseid asju, mida võib valitud temperatuurile jahutada.
• Hoidke erinevaid toiduaineid nii, nagu joonistel näidatud.
• Kui temperatuuri ei saa reguleerida, toimige järgmiselt. Reguleerige temperatuuri vastavalt toiduainete hulgale ja liigile.
• Toiduained võivad kergesti lõhnu või maitseid külge võtta või eraldada. Hoidke toiduaineid alati kaetuna või kinnistes anumates/pudelites.

4 Tarnekomplekt

Kogus Kirjeldus
1 Kompressorkülmik
1 Åravoola pulöv
1 Lühike kasutusjuhend
1 Kasutusjuhend (ainult võrgus)
1 Paigaldusjuhend

5 Lisatarvikud

Lisatarvikutena on olemas (ei sisaldu tarnekomplektis):

Kirjeldus Tootenr
Liughing 9620012939
Kinnitusraam koos alumise raamiga

ET NRX35-130

Kirjeldus Tootenr
• NRX0035, NRX0050 9620012877
• NRX0060 9620012881
• NRX0080 9620012882
• NRX0115 9620012878
• NRX0130 9620012876
Kinnitusraam koos alumise raamiga (must)
• NRX0035, NRX0050 9620012874
• NRX0060 9620012875
• NRX0080 9620012880
• NRX0115 9620012879
• NRX0130 9620012883
Eemaldatud külmutuskambri riiuli asendamine
• NRX0035, NRX0050 9620012933
• NRX0060 9620012938
• NRX0080 9620012935
• NRX0115, NRX0130 9620012932
Külmutuskamber
• NRX0035, NRX0050 9620012931
• NRX0060 9620012936
• NRX0080 9620012934
• NRX0115, NRX0130 9620012937
Vahelduv-/alalisvooluadapter	9620013449 (EU) 9620013450 (UK)

6 Kasutusotstarve

Külmik on mõeldud järgneva jaoks:

paigaldamiseks haagissuvilatesse, matkabussidesse, paatidesse ja veokitesse; - toidu jahutamiseks ja säilitamiseks. - Ainult NRX0035-0130(C/S): eelkulmutatud toidu säilitamiseks. - kasutus siseruumides.

See külmik ei ole ette nähtud kaubanduslikuks, jaemüügis ega majapidamises kasutamiseks.

Külmik ei sobi järgnevaks:

• ravimite säilitamiseks;
• korrosiivsete või lahusteid sisaldavate ainete säilitamiseks;
• toidu kiirkülmutamiseks.
• kasutus välistingimustes.

Paatides kasutamisel paigaldatakse seade olmeruumi piirkonda ja mitte avatud tekile.

Külmutuskamber sobib eelkülmutatud toidu säilitamiseks, jäätise säilitamiseks või valmistamiseks ning jääkuubikute valmistamiseks. See ei sobi eelkülmutamata toidu külmutamiseks.

Külmik on ette nähtud paigaldamiseks kappi või paigaldusnišši.

Optimaalne jahutustõhusus saavutatakse ümbritseva õhu temperatuuride vahemikus 16 °C ... 43 °C ja maksimaalsel niiskusel 90 %.

See toode sobib kasutamiseks üksnes ettenähtud otstarbel ja käesolevas kasutusjuhendis toodud valdkonnas.

Käesolev juhend sisaldab teavet, mis on vajalik toote korrektseks paigaldamiseks ja/või kasutamiseks. Halva paigalduse ja/või valesti kasutamise või hooldamise korral halvenevad tööomadused ja võib tekkida rike.

Tootja ei võta vastutust mis tahes kahju või tootekahjustuse eest, mis on tingitud mõnest järgmisest asjaolust:

• valesti paigaldamine, kokkupanek või ühendamine, sh liigpinge;
• valesti hooldamine või tootja poolt ette nähtud originaalvaruosadest erinevate varuosade kasutamine;
• tootel ilma tootja selge loata tehtud muudatused;
• kasutamine otstarbel, mida ei ole kasutusjuhendis kirjeldatud.

7 Tehniline kirjeldus

See külmik on kompressorkülmik.

Külmik on mõeldud töötama eri tüüpi võimsusega ja seda saab kasutada kas alalis- või vahelduvvoolu toiteallikaga.

NRX0035-0130(C/S): Sellel mudelil on tehases paigaldatud külmutuskamber, mille saab eemaldada ja uuesti paigaldada.

Külmiku uksel on riivistusmehhanism, et kaitsta seda transpordi ajal.

Kõik külmiku materjalid sobivad kasutamiseks koos toiduainetega.

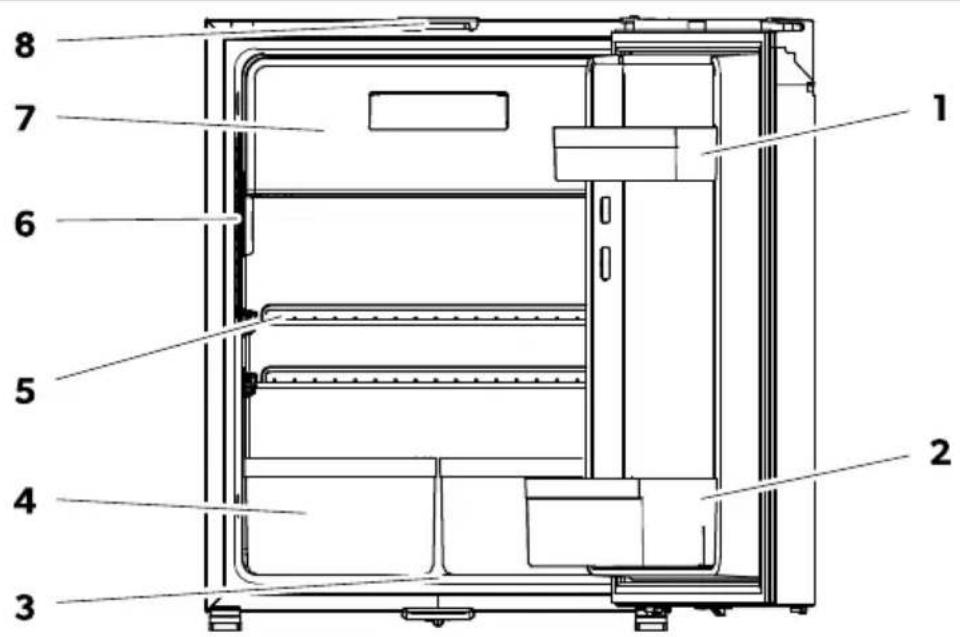

Seadme kirjeldus

1

Nr Selgitus
1 Ukseriuiul (ainult NRX0035-0130[C/S], NRX0080-0130[E])
2 Pudeliriuiul
3 Kondensaadi āravooluava
4 Köögi- ja puuviljasahtel (ainult NRX0035-0130[C/S])
5 Kambri riuiul
6 Juhtpaneel koos näidikuga
7 Külmutuskamber (ainult NRX0035-0130[C/S])
8 Uksesulgur ventileerimiseks

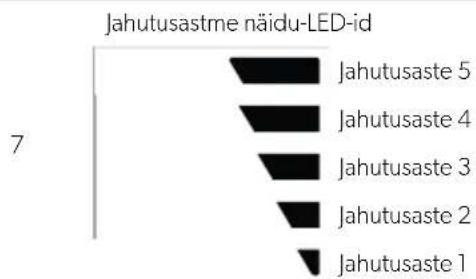

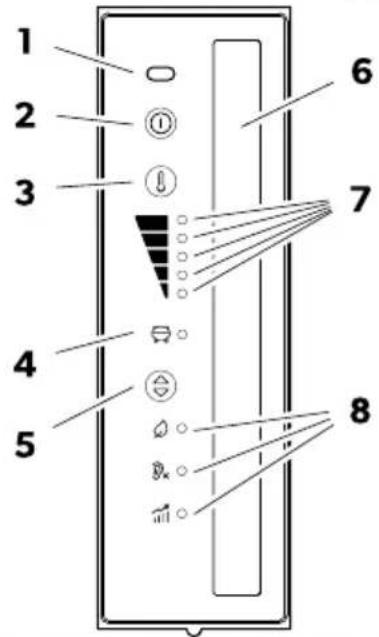

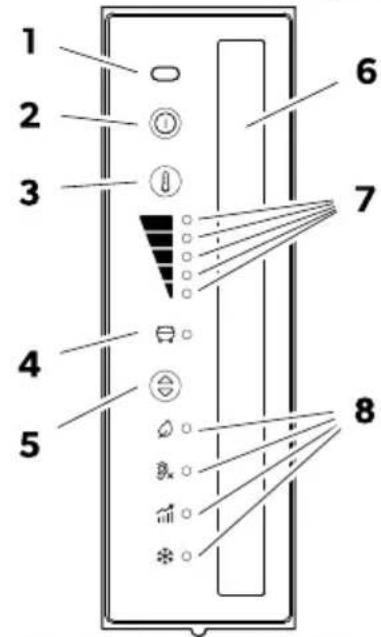

Juht- ja näiduelemendid

2 NRX0035-0130(E)

NRX0035 - 0130 (C/S)

1 Ukse avamise infrapunaandur 2 Sisse-/väljalülitamise nupp 3 ⑧ Jahutusastme seadmise nupp 4 Kompressori ja veanäidu-LED 5 Toorežiiminupp 6 Sisevalgustus

8 Toorežiimi näidu-LED-id

Kompressori ja veanäidu-LED

Kompressori ja veanäidu-LED annab märku kompressori tööolekust või veast:

Nr Selgitus

Värv Kirjeldus
Valge Kompressor sees
Oranž Kompressor vãljas
Oranž (vikuv) Viga (vt peatükki Veanäit leheküljel 566)

ET NRX35-130

Toorezimi naidu-LED-id

TodredimndaLEDidnatawad jargme wadetatevaluid

Sümbel	Kirjeldus
	Energieausteurezimvähendatud energiatabemargafödtamineJahutusastmed 1-3
	Valen erneizimvähendatud minutaamega foctamineJahutusastmed 1-4
	JouduarezimJahutusastmed 1-5
	Sügavöl mku reaüm (ansat NRX0035-O130(C)/S)ewmal datud külmutaskambri komal foctamine Juhutab kogu külmkuussemuse temperaturis-le -6°C.

8 Kasutamine

8.1 Enne esmakordset kasutamist

MÄRKUS

3

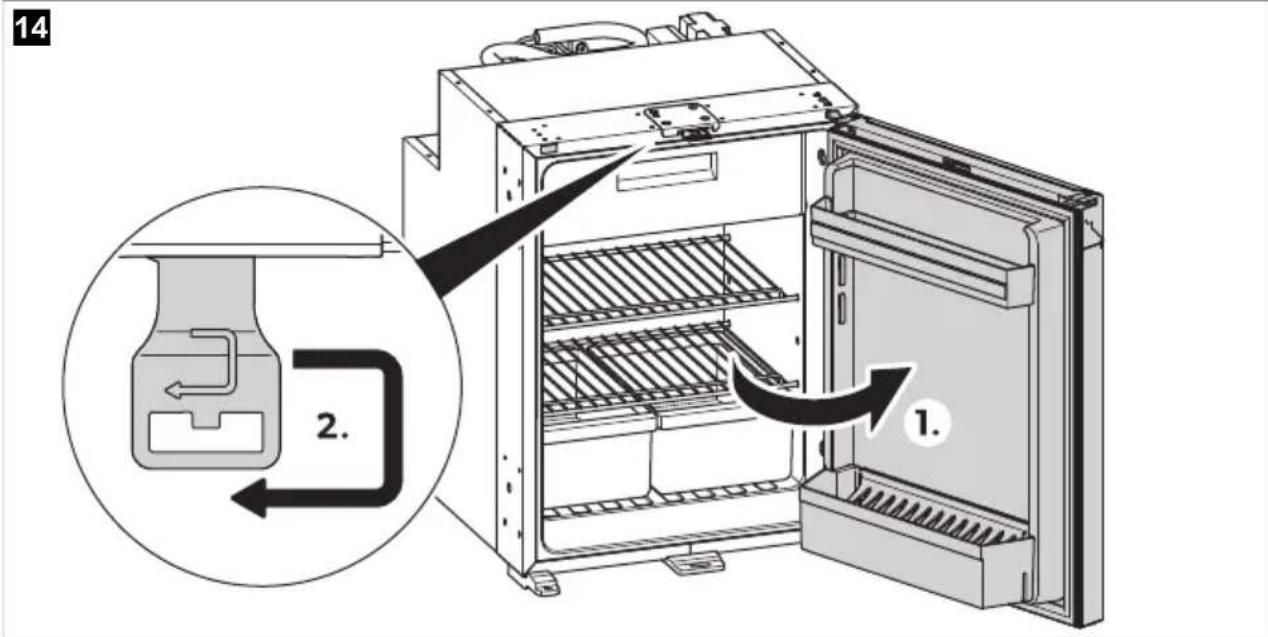

MÄRKUS Kontrollige, kas paigaldatud on reguleeritav uksesulgur. Vajaduse korral tellige reguleeritav uksesulgur (dometic.com) ja asendage fikseeritud uksesulgur reguleeritava uksesulguriga.

Uksesulgur on seatud tehases asendisse A. Liigutage uksesulgur asendisse B.

MÄRKUS Kui uksesulgur on asendis B, veenduge, et uks riivistuksulgumisel korralikult (vt peatükki Külmiku ukse sulgemine ja kinnitamine leheküljel 555).

8.2 Teave toidu säilitamise kohta

Kui külmik on pikemat aega ümbritseval temperatuuril, mis on madalam kui 10°C , ei ole külmutuskambri temperatuuri reguleerimine enam tagatud. See võib põhjustada külmutuskambri temperatuuri tõusu ja säilitatava kauba sulamist.

TÄHELEPANU! Kahjustuste oht

Pidage külmiku täitmisel kinni ukseriiuli ja ukse kohta lubatud maksimaalsest koormusest (vt Tehnilised andmed leheküljel 566).

Ärge hoidke karboniseeritud jooke külmutuskambris.

Toidu raiskamise vältimiseks järgige järgmisi juhiseid.

• Hoidke temperatuuri võimalikult ühtlasena. Avage külmikut nii vähe ja nii lühidalt kui võimalik. Paigutage toiduained nii, et õhk saaks nende ümber liikuda. Reguleerige temperatuuri vastavalt toiduainete hulgale ja liigile.

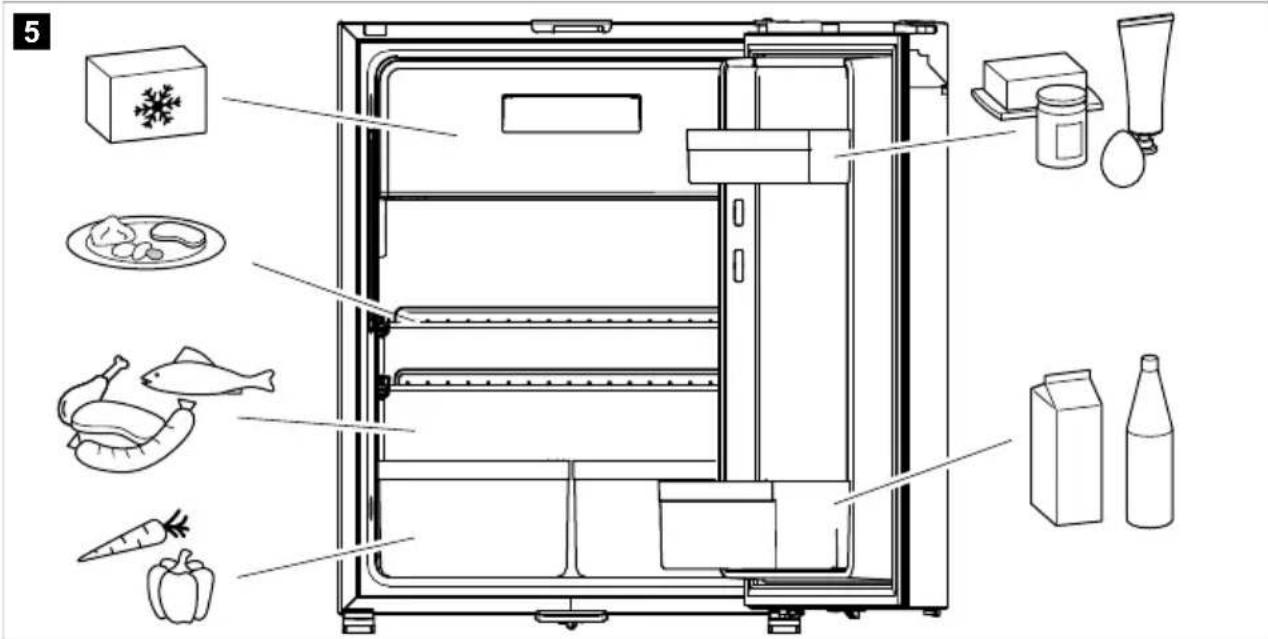

• Hoidke erinevaid toiduaineid nii, nagu joonistel näidatud.
• Toiduained võivad kergesti lõhnu või maitseid külge võtta või eraldada. Hoidke toiduaineid alati kaetuna või kinnistes anumates/pudelites. Hoidke toitu näidatud viisil.

8.3 Energiasääst

• Avage külmikut nii vähe ja nii lühidalt kui võimalik.
• Laske soojal toidul enne seadmesse asetamist jahtuda.
• Sulatage külmik kohe, kui tekib jääkiht. Vältige tarbetult madala temperatuuri seadmist. Optimaalseks energiatarbimiseks hoidke riiuleid ja sahtleid samas asendis, nagu need olid tarnimisel.
• Kontrollige regulaarselt, kas ukse tihend asetub õigesti oma kohale.
• Puhastage tolmu ja mustust kondensaatorilt regulaarselt.

8.4 Külmiku ukse kasutamine

ETTEVAATUST! Vigastusoht

Külmiku või külmutuskambri uks võib vale kasutamise korral täielikult seadme küljest ära tulla.

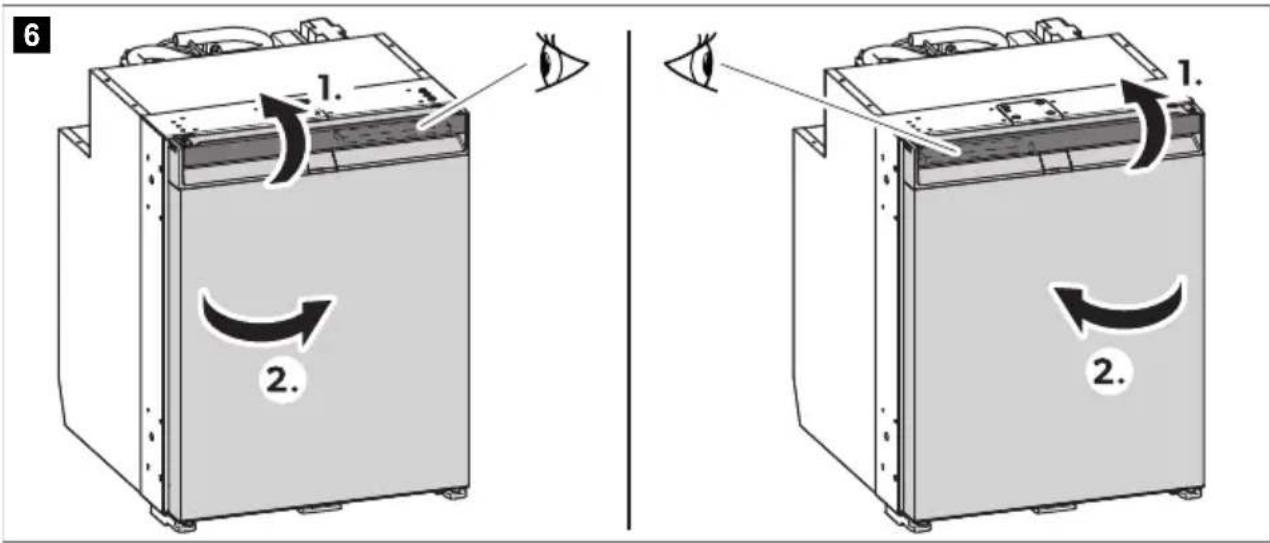

8.4.1 Külmiku ukse avamine

MÄRKUS: Tõmmake kindlasti ukse piiriku vastasküljel olevat käepidet. Pöörake tähelepanu liuguri vastavale asendile. Vaadake seostatud paigaldusjuhendit.

Külmiku ukse avamiseks toimige näidatud viisil.

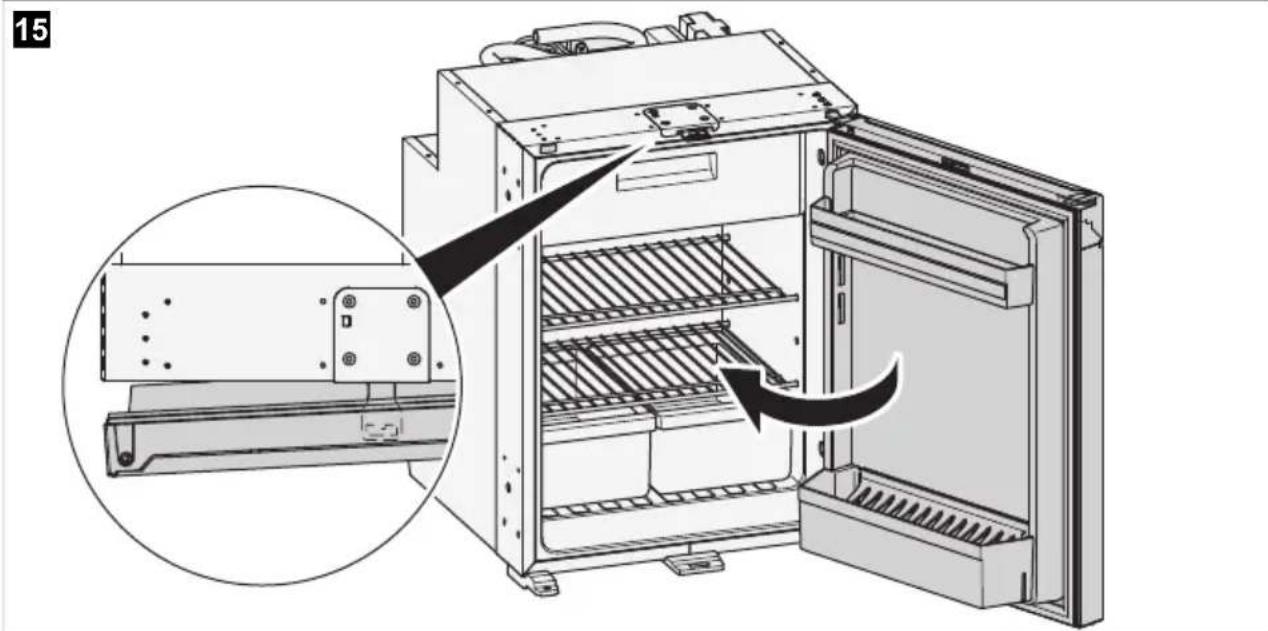

8.4.2 Külmiku ukse sulgemine ja kinnitamine

ETTEVAATUST! Vigastusoht

Kui uks ei ole õigesti kinnitatud, vajutage ettevaatlikult ülevalt ja alt, kuni see õigesti kinnitub.

MÄRKUS: Külmiku uksel on riivistusmehhanism, mis kaitseb seda ka transpordi ajal.

NRX0035-0130(E): Vajutage ust kinni, kuni kuulete ülaosas selget klõpsu.

7NRX0035-0130(E)

NRX0035-0130(C/S): Vajutage ust kinni, kuni kuulete üla- ja alaosas selget klõpsu.

8NRX0035-0130(C/S)

Nüüd on uks suletud ja kinnitatud.

8.5 Sisse- ja väljalülitamine

MÄRKUS: Kui külmikut pikemat aega ei kasutata, lülitage külmik alati välja.

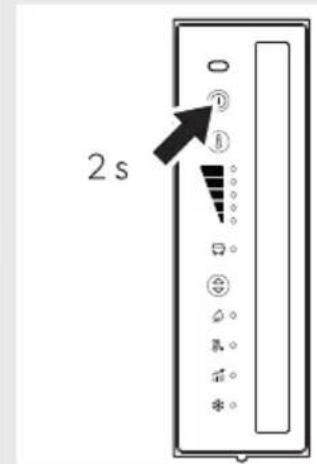

Sisselülitamiseks vajutage ja hoidke nuppu vähemalt 2 sekundit. Külmik lülitub sisse viimati valitud jahutustaseme ja töörežiimiga. Väljalülitamiseks vajutage nuppu vähemalt 2 sekundit.

8.6 Töörežiimide seadmine

MÄRKUS: Energiasäästurežiimi kasutamisel jääb süsteem sellesse režiimi kuni edasiste muudatuste tegemiseni.

Töörežiimi seadmiseks vajutage korduvalt nuppu, kuni süttib soovitud töörežiimi näidiku LED-tuli. Saadaval on järgmised töörežiimid:

Energiasäästurežiimi kasutamine

Aktiveeritud energiasäästurežiimiga töötab külmik jahutustasemetel 1–3 väiksema energiatarbimisega. Energiasäästurežiimi näidiku LED-tuli põleb, jahutusastme näidiku LED-tuli on kustunud.

Vaikse režiimi kasutamine

Jõudluse režiimi kasutamine

Aktiveeritud jõudlusrežiimiga töötab külmik jahutustasemetel 1–5 standardse jahutusrežiimina. Jõudlusrežiimi näidiku LED-tuli (1) põleb, jahutusastme näidiku LED-tuli on kustunud.

Sügavkülmiku režiimi kasutamine

MÄRKUS: Enne riiulite ümberpaigutamist eemaldage tooted külmutuskambrist, et pääseksite tagumistele riiulinuppudele hõlpsamalt juurde.

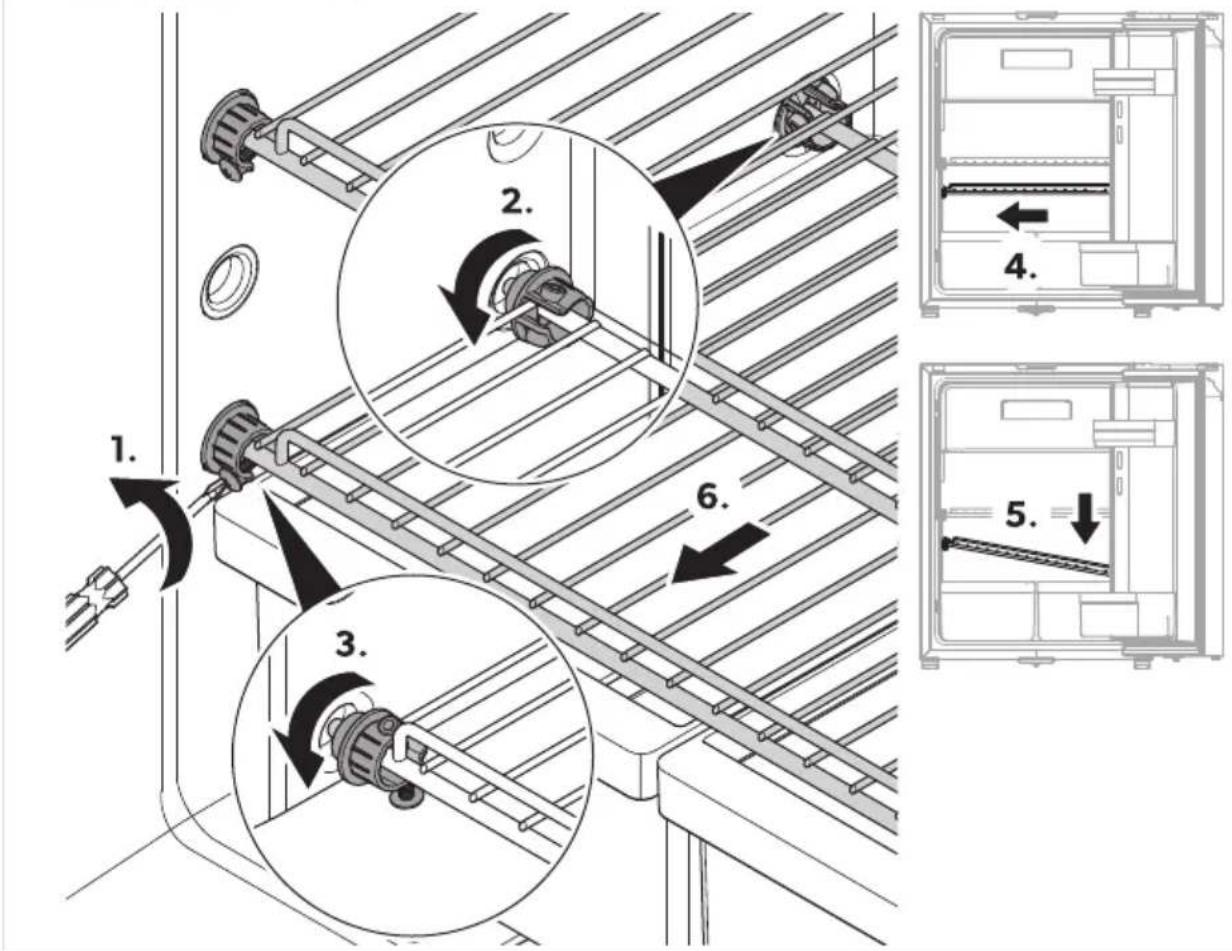

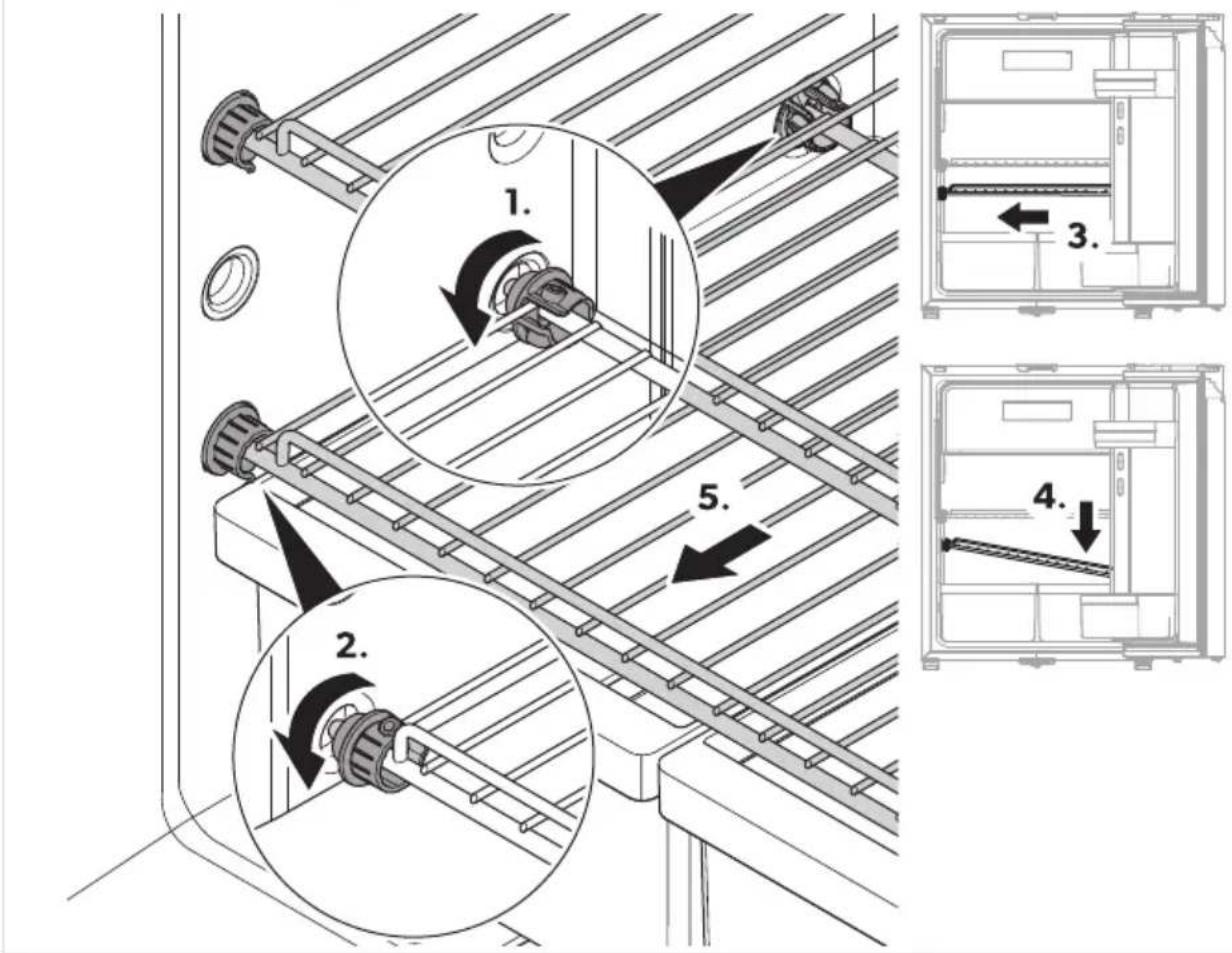

NRX0035-0050: soovitud järgi riiulite ümberpaigutamiseks toimige näidatud viisil.

NRX0035-0050: Soovitud järgi riiulite ümberpaigutamiseks toimige näidatud viisil.

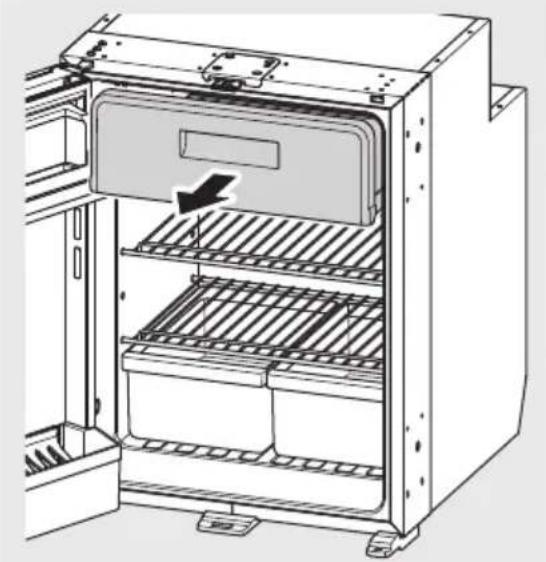

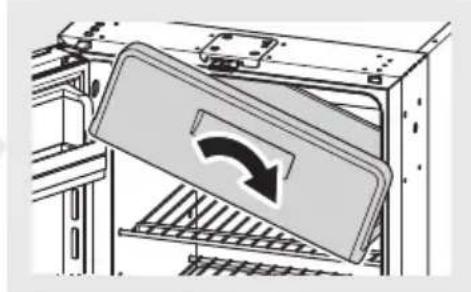

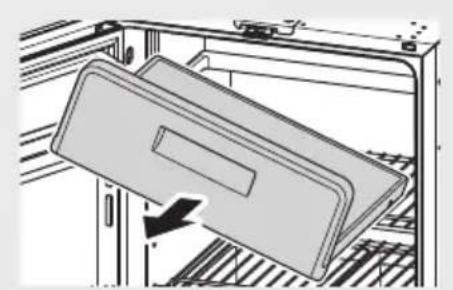

8.9 Külmutuskambri eemaldamine

TÄHELEPANU! Kahjustuste oht

Külmutuskambri eemaldamiseks sulgege külmutuskambri uks.

Võtke külmutuskambri alaosast kinni. Ärge tõmmake külmutuskambrit uksest hoides. Hoidke külmutuskambrit kuivas ja jahedas kohas.

Külmutuskambri eemaldamiseks toimige näidatud viisil.

11

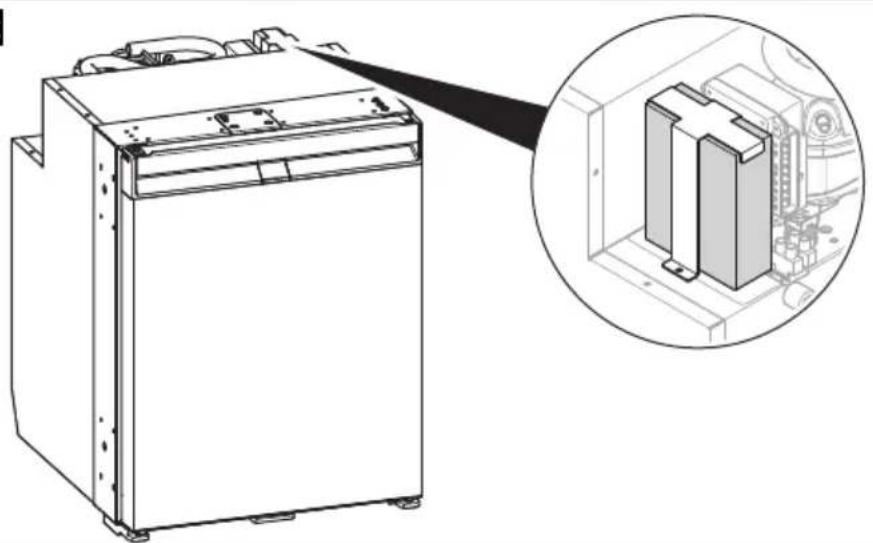

8.10 Vahelduv-/alalisvooluadapteri paigaldamine

Vahelduv-/alalisvooluadapteri (tarvikute) paigaldamiseks toimige näidatud viisil.

12

9 Puhastamine ja hooldamine

HOIATUS! Elektrilöögi oht

Alati enne külmiku puhastamist ja hooldamist lahutage selle toiteühendus.

TÄHELEPANU! Kahjustuste oht

Ärge kasutage puhastamiseks abrasiivseid puhastusvahendeid ega kõvu esemeid.

Kunagi ärge kasutage kõvu või teravaid tööriistu jää eemaldamiseks või kinnikülmunud toidu vabastamiseks.

Veenduge, et vesi ei tilguks tihenditele. See võib elektroonikat kahjustada.

TÄHELEPANU! Kahjustuste oht

Ohtlike olukordade vältimiseks võib valgusallikat vahetada ainult tootja, hooldustehnik või samalaadse kvalifikatsiooniga isik.

Puhastage külmikut regulaarselt niiske lapiga seest ja väljast ning kohe, kui märkate, et see on määrdunud. Pärast puhastamist pühkige külmik lapiga kuivaks. Kontrollige kondensaadi äravooluava regulaarselt.

Vajaduse korral puhastage kondensaadi äravooluava. Kui see on ummistunud, koguneb kondensaat külmiku alla.

Puhastage kondensaatorit korrapäraselt niiske lapiga tolmust ja mustusest.

Külmaainekontuur

Külmutusagensikontuur ei vaja hooldust.

Külmiku sulatamine

TÄHELEPANU! Kahjustuste oht

Ärge kasutage sulatamise kiirendamiseks mehaanilisi tööriistu ega mis tahes muid tööriistu.

MÄRKUS: Aja jooksul tekib külmiku sisse tagaseinale härmatis. Kui härmatisekiht on umbes 3 mm paksune, sulatage külmikut.

Külmiku sulatamiseks toimige näidatud viisil.

13

Külmiku ukse seadmine hoidmisasendisse

ETTEVAATUST! Vigastusoht

Hoidmisasendit ei tohi sõidu ajal kasutada.

MÄRKUS: Kui te seadet pikemat aega ei kasuta, seadke külmiku uks hoidmisasendisse. See aitab hallituse teket ennetada.

Sulatage külmikut (vt Külmiku sulatamine leheküljel 561).

Seadke külmiku uks näidatud viisil hoidmisasendisse.

10 Tõrkeotsing

MÄRKUS: Sõidu ajal haagissuvilas 12 V tarbijate ohutuks kasutamiseks peab olema tagatud, et vedavast sõidukist saadav pinge oleks piisav. Mõnes sõidukis võib akuhaldussüsteem aku kaitsmiseks tarbijad automaatselt välja lülitada. Küsige lisateavet sõiduki tootjalt.

16

Probleem Põhjus Abinõu

Külmik ei toöta.	Alalisvoolukaabli kaitse on defektne.	> Vahetage kaitse (jäv 16 le-heküljel 564).
	Söiduki kaitse on läbi põlenud. Vahetage sõiduki kaitse välja. Vaadake söiduki kasutsjuhendit.
	Söiduki aku on tühjenenud. Testige akut ja haidige seda.
	Süüde ei ole sisse lūlitatud. Lūlitage süüde sisse.
	Kompressori temperatuur on liiga ma-dal (< 0°C).	> Sulgege/katke kõik välimised ven-tilatsionivöred isolatsionimaterja-liga täielikult.
	Külmik lūlitub automaatelt välja, kui pinge ei ole piisav. (Katkestamispinge: 10,4V)	> Laadige akut. Külmik käivitub auto-maatsett uesti. (Käivitumispinge: 11,7V)
Kehv jahutus, sisetemperatuuri tõus. Kompressor tõotab pidevalt.	Ventilatsion jahutus mooduli ümber ei ole piisav.	> Kontrollige, et ventilatsionivore ei oleks kinni kaetud. > Viige külmik teise kohta.
	Sisesinad on jäätunud. Kontrollige, kas külmiku uks sulphugkorralikult. > Veenduge, et külmiku tihend aset-seeks ögesti ega oleks kahjustatud. > Sulatage külmikut (vt Külmiku sulatamine leheküljel 561).
	Temperatuur on liiga körgeks seatud. Seadke temperatuur madalamaks.
	Ümbritsev temperatuur on liiga körge. Eemaldage mõneks ajaks ventilat-sionivore, et soe öhki Hajuks kiire-mini.
	Külmikusse pandi korraga liiga palju toitu.	> Eemaldage osa toitu.
	Külmikusse pandi korraga liiga palju sooja toitu.	> Eemaldage soe toit ja laske sellenne uesti sissepanemist maha jahtuda.
	Külmik ei ole eriti kaua tõtanud. Kontrollige temperatuuri uesti 4h / 5h pärast.

Problem Põhjus Abinõu
	Kondensaator on määr Dunud. Puhastage kõndensaator (vt pea-tükk Puhastamine ja hooldamine le-heküljel 560).
	Ventilaator on rikkis. Võtke ühendust volitatud hooldus-tehnikuga.
Kehv jahutus, sisetemperatuuri tõus.	Aku mahutavus on vähenud. Laadige akut.
Kompressor ei tõõta sageli.
Kehv jahutus, sisetemperatuuri tõus.	Aku ja elektronika ühendus on katke-nud.	> Looge ühendus.
Kompressor ei tõõta (aku ühendus).	Pealuliti on defektne (kui see on paigal-datud).	> Vahetage pealuliti välja.
	Lisa-toitejuhtme kaitse on läbi põlenud (kui see on paigaldatud).	> Vahetage toitejuhtme kaitse välja.
	Aku pinge on liiga madal. Laadige akut.	>
	Aku on peaegu tūhi. Vahetage aku välja.	>
	Kaablid on lahti.	> Looge ühendus.
	Kontakt on kehv (korrosion).
	Kaabli ristlöge on liiga väike. Asendage kaabel.
	Kompressor on defektne. Võtke ühendust volitatud hooldus-tehnikuga.
Kehv jahutus, sisetemperatuuri tõus.	Ühenduse tarnetoru on katkenud. Looge ühendus.
Kompressor ei tõõta (ühendus vahel-duvooolutoitega).	Pealuliti on defektne (kui see on paigal-datud).	> Vahetage pealuliti välja.
	Lisa-toitejuhtme kaitse on läbi põlenud (kui see on paigaldatud).	> Vahetage toitejuhtme kaitse välja.
	Kompressor on defektne. Võtke ühendust volitatud hooldus-tehnikuga.
Ebatavaline mūra.	Kūlmainekontuuri component ei saa vabalt liikuda (puutub vastu seina).	> Painutage component takistusest ettevaatlikult eemaile.
	Jahutus mooduli ja seina vahele on võörkeha kinni jäänud.	> Eemaldage võörkeha.
	Ventilaatori mūra. Võtke ühendust volitatud hooldus-tehnikuga.
Uks avaneb liikumise ajal ettekavatse-matuit (nt sõidu ajal).	Ukesulgur on seatud asendisse A (vt peatükkü Ukesulguri reguleerimine leheküljel 552).	> Seadke ukesulgur asendisse B.
	Ukesulgur on seatud asendisse A (vt peatükkü Ukesulguri reguleerimine leheküljel 552).	> Seadke ukesulgur asendisse B. Uks ei sulgu korrali
	Ukesulgur on seatud asendisse B (vt peatükkü Ukesulguri reguleerimine leheküljel 552), kuid uks pole korrali-kult lukustatud.	> Veenduge, et uks riivistucks sulge-misel korralikult.

Veanäit

MÄRKUS

Kõigist vigadest antakse märku oranžilt vilkuva veanäidiku LED-tulega (vt Juht- ja näiduelemendid leheküljel 551). Vilkumiste arv oleneb tõrke tüübist. Iga vilkumine kestab veerand sekundit. Pärast vilkumiste jada järgneb paus. Vea jada korratakse iga nelja sekundi järel.

Energiasäästu-, jõudlus- ja sügavkülmiku režiimis kestab täiendav piiks.

Vilkumiste arv Viga Võimalik põhjus
1 All- või ülepinge Toitepinge on seatuud vahemikust vãjaspool.
2 Liigne ventilatori vool Ventilatori koormus elektronikamoodulil on suurem kui 1 A .
3 Mootor ei käivitu	Rootor on kinni. Jahutussüsteemi rõhuerinevus on liiga suur.
4 Kiirus on liiga vãike	Kui jahutussüsteem on üle koormatud, ei önnestu mootori minimaalset kiirust sãilitada.
5 Elektroonikamooduli ülekuumenemeine	Kui jahutussüsteem on liiga suure koormuse all või tempera-tuur on liiga kõrgeks seatuud, võib elektronika üle kuumene-da.
Pidev Temperatuurianduri vead Temperatuurandur on defektne.

11 Garantii

Kehtib seadusega ettenähtud garantii. Kui toode on defektne, võtke ühendust tootja kohaliku filiaaliga (vt domatic.com/dealer) või edasimüüjaga.

Remondi- ja garantiitööde töötlemiseks lisage palun alljärgnevad dokumendid, kui seadme meile saadate:

Pange tähele, et kui parandate ise või lasete mittekutselisel parandajal seda teha, võib see ohutust mõjutada ja garantii kehtetuks muuta.

12 Kõrvaldamine

TÄHELEPANU! Kahjustuste oht

Jahutusseadme isolatsioon sisaldab tuleohtlikku tsüklopentaani ja selle kõrvaldamisel tuleb järgida erinõudeid. Viige jahutusseade pärast selle kasutusea lõppemist sobivasse kogumispunkti.

Kui võimalik, pange pakkematerjal vastavasse ringlussevõetava prügi kasti. Küsige nõu kohalikust ringlussevõtukeskusest või edasimüüjalt, kuidas anda toode kehtivate jäätmekäitlusnõuetega kooskõlas jäätmekäitlusse. Euroopa. Toote saab jäätmekäitlusse anda tasuta.

13 Tehnilised andmed

Seadmele kehtiva EL-i vastavusdeklaratsiooni leiate vastavalt tootelehelt aadressil dometic.com või tootjaga otse ühendust võttes (vt dometic.com/dealer).

See seade vastab UN ECE määrusele R10.

	NRX0035(E/C/S)	NRX00 50(E/C/S)	NRX0060(E/C/S)
Tatekogus
Jahreskamber (sinut NRX0035-0130(C/S))	27,3L	39,6L	48,9L
Kültmutukamber (sinut NRX0035-0130(C/S))	4,4L	4,4L	6,1L
Kogumaht	32 L	44 L	55 L
Kogumaht (Kültmutukambar on emaldatu)	34 L	46 L	58 L
Uhn durapinge		12 / 24 V=
Toheku katse (12 V)
Kabestamisipinge		10,4V
Kavitamisipinge		11,7V
Toheku katse (24 V)
Kabestamisipinge		22,8V
Kavitamisipinge		24,2V
Kirmahsa		T
Hotatsam temperatur undivarhmic
Kirmik		0°C ... 12°C
Kültmutukamber (sinut NRX0035-0130(C/S))		-15°C ... -5°C
Sügawütkimku nablam (sinut NRX0035-0130(C/S))		-6°C
Btenahtudümbritsv temperatur kustamual		16°C ... 43°C

ET NRX35-130

	NRX0035(E/C/S)	NRX0050(E/C/S)	NRX0060(E/C/S)
Makimairekoorma
• Udoensuikocha	4 kg	4 kg	5 kg
• Udoerkocha	E: 4 kg	E: 4 kg	E: 5 kg
	C/S: 8 kg	C/S: 8 kg	C/S: 10 kg
	NRX0080(E/C/S)	NRX0115(E/C/S)	NRX0130(E/C/S)
Tatakogus
• Jahnakamber (amut NRX0035-0130(C/S))	68.4 L	104.5 L	118 L
• Kirmutakamber (amut NRX0035-0130(C/S))	66 L	8.2 L	8.2 L
• Kogumalt	75 L	113 L	126 L
• Kogumalt (kirmutakamber on emaldatsüd)	78 L	116 L	130 L
Uhendaspinge	12 / 24 V=
Tokeaku kaitse (12'V)
• Katkaatamispinge	10.4 V
• Kivitamispinge	11.7 V
Tokeaku kaitse (24'V)
• Katkaatamispinge	22.8 V
• Kivitamispinge	24.2 V
Klimaalaa	T
Hokustamis temperaburiwah-mik
	NIRX0 OBO(E/C/S)	NIRX0115(E/C/S)	NIRX0130(E/C/S)
Netokail	C.S. 20kg	C.S. 26kg	C.S. 27kg
	E: 18kg	E: 24kg	E: 25kg
Malaimaine koornius
• Uloarulukhta	5kg	6kg	6kg
• Uloarkhta	10kg	E: 12kg	E: 12kg
		C/S: 18kg	C/S: 18kg

14 Tehnilised andmed

Seadmele kehtiva EL-i vastavusdeklaratsiooni leiate vastavalt tootelehelt aadressil dometic.com või tootjaga otse ühendust võttes (vt dometic.com/dealer).

See seade vastab UN ECE määrusele R10.

	NIXO 090V
Tatekoguz
Jahrekamber	79L
Külmutsakamber	8,4L
Kogumsdt	87L
Kogumsdt (külmutsakamber on aemaktutaz)	92L
Uhandaspinge	12/24 Vpm
Tofteku kafte (12 V)
Kathastamsspinge	10,4V

ET NRX35-130

	NRX0090V
Globaalse soojenemise potentsiaal (GSP)	3
Mūraheide (EN60704)
• Jōudlusrežiim	0 40 dB(A)
• Vaikne režiim 37 dB(A)
Mōöttmed K × L × S 821 mm × 486 mm × 480 mm
Netokaal 22 kg

NRX35-130

Sisukord 1 Sissejuhatus 571 2 Ohutusnõuded 571 3 Tööpõhimõte 572 4 Paigaldamine 575 5 Kasutamine 575 6 Hooldus 576 7 Tõrkeotsing 577 8 Tehnilised andmed 580 9 Garantii 588 10 Utiliseerimine 591 11 Sümbolid 585 12 Lisad 595 13 Tähistus 585 14 Täiendav teave 598
