NRX 90V - Külmik DOMETIC - Tasuta kasutusjuhend

Toote tüüp	Kompressoriga külmik
Kaubamärk	Dometic
Mudel	NRX 90V
Kogumaht	87 L (külmutuskambri eemaldamisel 92 L)
Külmiku maht	79 L
Külmutuskambri maht	8,4 L
Mõõtmed (K x L x S)	821 x 486 x 480 mm
Netokaal	22 kg
Toitepinge	12 / 24 V DC
Aku kaitse (väljalülitumine)	10,4 V
Taaskäivituspinge	11,7 V
Müratase (Performance režiim)	< 40 dB(A)
Müratase (Vaikne režiim)	37 dB(A)
Soovitatav ümbritsev temperatuur	16 °C kuni 43 °C
Töörežiimid	ECO, Vaikne, Performance, Külmutamine
Sisevalgustus	Integreeritud LED
Ukse lukustus	Jah, integreeritud lukustusmehhanism
Sulatamine	Käsitsi (kui külmakiht on 3 mm)
Hooldus	Regulaarne puhastamine niiske lapiga
Külmaaine	R600a (isobutaan) – tuleohtlik, keskkonnasõbralik
Isolatsioon	Tsüklopentaan (tuleohtlik gaas)
Garantii	Seadusjärgne garantii (vt juhendit)

Korduma kippuvad küsimused - NRX 90V DOMETIC

Kuidas külmikut sisse ja välja lülitada?

Hoidke nuppu SISSE/VÄLJA vähemalt 2 sekundit all, et seade sisse või välja lülitada.

Millised töörežiimid on saadaval?

Saadaval režiimid: ECO (energiasääst, tasemed 1-3), VAIKNE (vähendatud müra, tasemed 1-4, automaatne tagasipöördumine 8 tunni pärast), PERFORMANCE (standard, tasemed 1-5) ja KÜLMUTAMINE (jahutab kogu sisemuse -5°C-ni, eemaldage külmutuskamber).

Kuidas reguleerida jahutustaset?

Vajutage korduvalt jahutustaseme reguleerimise nuppu, kuni saavutate soovitud taseme (1 kuni 5).

Mida teha, kui külmik ei tööta?

Kontrollige alalisvoolukaitset, sõiduki kaitset, aku olekut ja ühendusi. Kui pinge on alla 10,4 V, lülitub seade automaatselt välja. Vaadake juhendi tõrkeotsingu peatükki.

Kuidas ust sulgeda ja lukustada?

Vajutage ust, kuni kuulete selget klõpsu ülemises ja alumises osas. Uks on siis suletud ja lukustatud. Transpordiasendis kasutage reguleeritavat riivi (asend B).

Kas ma saan seda külmikut kasutada sõidukis või paadis?

Jah, see on mõeldud haagissuvilatele, matkaautodele ja veokitele. Mereliseks kasutuseks tuleb see paigaldada päevasalongi, mitte välitekile. See ei sobi mereliste tingimustega paatidele (soolane vesi): tähelepanu korrosioonile.

Kuidas külmikut sulatada?

Kui tekib umbes 3 mm paksune külmakiht, lülitage seade välja, tühjendage see ja jätke uks lahti. Ärge kasutage sulatamise kiirendamiseks mehaanilisi tööriistu.

Milline on toitepinge ja aku kaitse?

Seade töötab 12 V või 24 V DC. Aku kaitse lülitab toite välja pingel 10,4 V ja taaskäivitub pingel 11,7 V.

Kuidas puhastada seest ja väljast?

Ühendage seade vooluvõrgust lahti. Puhastage niiske lapiga, ilma abrasiivsete toodeteta. Seejärel kuivatage kuiva lapiga. Puhastage regulaarselt kondensaatorit ja kontrollige kondensaadi äravoolu.

Mida teha, kui LED-tuli vilgub punaselt?

Punane vilkumine näitab viga. Vilgutuste arv vastab vea tüübile (nt 1 = ala/ülepinge, 2 = ventilaatori ülevool, 3 = mootor blokeeritud jne). Vaadake juhendis olevat veaoleku tabelit.

KASUTUSJUHEND NRX 90V DOMETIC

Lugege see juhend tähelepanelikult läbi ja järgige kõiki selles esitatud juhiseid, suuniseid ja hoiatusi, et tagada toote õige paigaldamine, kasutamine ning hooldamine. See juhend PEAB jääma selle toote juurde.

Toote kasutamisega kinnitate, et olete kõik juhised, suunised ja hoiatused tähelepanelikult läbi lugenud ning mõistate ja nõustute järgima nendes sätestatud tingimusi. Nõustute kasutama seda toodet üksnes ettenähtud eesmärgil ja otstarbel ning kooskõlas kasutusjuhendis sätestatud juhiste, suuniste ja hoiatustega, samuti kooskõlas kõigi kohaldatavate õigusaktide ja eeskirjadega. Siin sätestatud juhiste ja hoiatuste lugemise ja järgimise eiramine võib põhjustada vigastusi teile ja kolmandatele isikutele, kahjustada teie toodet või läheduses asuvat muud vara. Toote kasutusjuhendit, sh juhiseid, suuniseid ja hoiatusi, ning seotud dokumente võidakse muuta ja uuendada. Värskeima tootekirjelduse leiate veebisaidilt documents.dornetic.com.

2 Sümbolite selgitus

Signaalsõna tähistab ohutusteateid ja varalise kahju teateid ning näitab ka ohu raskusastet või taset.

HOIATUS!

viitab ohtlikule olukorrale, mis eiramise korral võib lõppeda surma või raske vigastusega.

ETTEVAATUST!

viitab ohtlikule olukorrale, mis eiramise korral võib lõppeda kerge või keskmise vigastusega.

TÄHELEPANU!

Viitab ohtlikule olukorrale, mis eiramise korral võib lõppeda varalise kahjuga.

MÄRKUS: Lisateave toote käitamiseks.

3 Seadmel olevate sümbolite selgitus

Tähelepanu! Tuleoht. Tuleohtlikud materjalid.

4 Ohutusjuhised

Üldine ohutus

HOIATUS! Elektrilöögi oht

Külmiku paigaldamise ja eemaldamisega tohivad tegeleda ainult kvalifitseeritud töötajad.

Pesuruumidesse ja veega kokkupuutuvatesse kohtadesse peab selle paigaldama kvalifitseeritud tehnik. Kui paigaldate külmiku varikatuse alla või sarnasesse keskkonda, veenduge, et külmik oleks kaitstud vihma ja pritsiva vee eest. Kui külmikul on nähtavaid kahjustusi, ei tohi seda kasutada. Seda külmikut võivad remontida ainult spetsialistid. Valesti tehtud parandused võivad tõsist ohtu põhjustada või külmikut kahjustada. Kui selle külmiku ühenduskaabel saab kahjustada, tuleb see ohu vältimiseks lasta tootjal, selle klienditeenindusel või sarnaselt kvalifitseeritud isikul välja vahetada. Valige külmiku asukoht nii, et toitejuhe ei jääks esemete vahele kinni ja ei saaks kahjustada. Ärge puudutage katmata kaableid paljaste kätega.

HOIATUS! Tuleoht

Külmaainekontuuris olev külmaaine on äärmiselt tuleohtlik ja lekke korral võivad tuleohtlikud gaasid koguneda, kui seade asub väikeses ruumis. Külmaainekontuuri mis tahes kahjustuse korral toimige järgmiselt. - Hoidke lahtine leek ja potentsiaalsed süüteallikad külmikust eemal. • Ventileerige ruumi põhjalikult. • Lülitage külmik välja.

Tuleohtliku külmaainega külmikute puhul toimige järgmiselt. Külmaaine kontuur sisaldab väikest kogust keskkonnahoidlikku, kuid tuleohtlikku külmaainet. See ei kahjusta osoonikihti ega võimenda kasvuhooneefekti. Lekkiv külmaaine võib süttida. Tuleohtliku külmaainega külmikute puhul toimige järgmiselt. Ärge kasutage ega hoidke külmikut kinnises ruumis, kus õhuvool puudub või on väga väike. Külmiku isolatsioon sisaldab tuleohtlikku tsüklopentaani ja selle kõrvaldamisel tuleb järgida erinõudeid. Viige külmik pärast selle kasutusea lõppemist sobivasse kogumispunkti.

HOIATUS! Plahvatusoht

Ärge hoiustage külmikus plahvatusohtlikke esemeid, nagu kütust sisaldavad aerosoolipihustid.

HOIATUS! Terviseoht

Lapsed alates 8. eluaastast ning piiratud füüsiliste, sensoorsete või vaimsete võimetega või vajalike kogemuste ja teadmisteta isikud võivad seda külmikut kasutada järelevalve all või pärast seda, kui neid on õpetatud külmikut ohutult kasutama ja nad mõistavad seadme kasutamisega kaasnevaid ohte.

3–8-aastased lapsed võivad külmikusse asju panna ja sealt välja võtta. Lapsed ei tohi seadet ilma järelevalveta puhastada ega hooldada. Lapsi tuleb valvata, et oleks kindel, et nad külmikuga ei mängiks.

Veenduge, et riiulid oleksid paigaldatud ja kinnitatud nii, et lapsed ei saaks end külmikusse lukustada. Enne vana külmiku jäätmekäitlusse andmist: • demonteerige sahtlid; - jätke riiulid külmikusse nii, et lapsed ei saaks sisse ronida.

Võtke uksed eest ära.

Külmiku ebastabiilsusest tingitud ohu vältimiseks tuleb see paigaldusjuhendi kohaselt fikseerida. Hoidke külmiku ja selle ümbrise või integreerimisstruktuuri ventilatsiooniavad takistusteta. Ärge kasutage sulatamise kiirendamiseks mehaanilisi seadmeid ega muid meetodeid peale tootja poolt soovitatute. Mingil juhul ärge avage ega kahjustage külmaainekontuuri. Ärge kasutage külmiku sees elektriseadmeid, v.a need, mida tootja on selleks otstarbeks soovitanud.

ETTEVAATUST! Vigastusoht

Ärge kasutage ega hoidke selle külmiku läheduses tuleohtlikke materjale. Ärge pange esemeid selle külmiku peale ega vastu. Ärge muutke seda külmikut.

TÄHELEPANU! Kahjustuste oht

Selle olemasolul hoidke kondensaadi äravooluava alati puhtana. Kui sõidukil on ventilatsioonivõred, ärge kasutage sõiduki puhastamise ventilatsioonivõre lähedal survepesurit. Külmikut ei tohi jätta vihma kätte. Ärge tõmmake pistikut välja seda ühenduskaablist sikutades.

Külmiku ohutu kasutamine

Veenduge, et paneksite külmikusse ainult selliseid asju, mida võib valitud temperatuurile jahutada. Toiduga kokku puutuvaid pindu ja ligipääsetavaid äravoolusüsteeme tuleb regulaarselt puhastada. Säilitage toorest liha ja kala külmikus selleks sobivates anumates, nii et need ei puutuks teiste toiduainetega kokku ega saaks neile tilkuda. Kui uks jäetakse pikemaks ajaks lahti, võib temperatuur külmiku sektsioonides oluliselt tõusta. Kui jätate külmiku pikemaks ajaks tühjalt seisma, toimige järgmiselt. • Lülitage külmik välja. - Sulatage külmikut. • Puhastage ja kuivatage külmik. - Jätke uks lahti, et vältida külmikus hallituse teket. Võimaluse korral pange külmiku uks ja sügavkülmiku uks talveasendisse.

ETTEVAATUST! Vigastusoht

Ärge pange sõrmi hinge sisse. Enne teeleasumist sulgege ja riivistage külmiku uks. Külmiku tagaküljel olev jahutussüsteem läheb töö ajal väga kuumaks. Kui külmik on varustatud ventilatsioonivõredega, kaitske end ventilatsioonivõrede eemaldamisel kuumade osadega kokkupuutumise eest. Seadme või sügavkülmiku uks võib vale kasutamise korral täielikult seadme küljest ära tulla. Lükake uksi, kuni kuulete üla- ja alaosas klõpsu.

TÄHELEPANU! Kahjustuste oht

Ärge toetuge külmiku avatud uksele.

Raskeid esemeid, nagu pudelid ja purgid, hoidke ainult külmiku ukse sees, köögiviljakambris või alumisel riiulil. Kui külmikul on kahepoolne uks ja uks ei ole vastaspoolel õigesti lukustatud, vajutage sellel poolel ülevalt ja alt, kuni see õigesti lukustub. Ülekuumenemise oht! Tagage alati piisav ventilatsioon, et töö ajal tekkiv soojus saaks hajuda. Veenduge, et külmik oleks seintest ja teistest objektidest piisavalt kaugel, et õhk saaks ringelda. Ärge täitke seadme sisemust jää või vedelikuga. Kaitske külmikut ja kaablit kuumuse ning niiskuse eest. Ärge tõmmake pistikut välja seda ühenduskaablist sikutades.

MÄRKUS

Kui sõiduki aku haldussüsteem lülitab külmiku aku kaitsmiseks välja, võtke ühendust sõiduki tootjaga. Ümbritseval temperatuuril 15 °C ... 25 °C valige keskmine temperatuuriseadistus. Kui uks ei ole vastaspoolel õigesti lukustatud, vajutage sellel poolel ülevalt ja alt, kuni see õigesti lukustub. Toidu raiskamise vältimiseks lähtuge järgmistest juhistest.

• Hoidke temperatuuri võimalikult ühtlasena. Avage sügavkülmikut nii vähe ja nii lühidalt kui võimalik. Paigutage toiduained nii, et õhk saaks nende ümber liikuda.
• Veenduge, et paneksite külmikusse ainult selliseid asju, mida võib valitud temperatuurile jahutada.
• Hoidke erinevaid toiduaineid nii, nagu joonistel näidatud.
• Kui temperatuuri ei saa reguleerida, toimige järgmiselt. Reguleerige temperatuuri vastavalt toiduainete hulgale ja liigile.
• Toiduained võivad kergesti lõhnu või maitseid külge võtta või eraldada. Hoidke toiduaineid alati kaetuna või kinnistes anumates/pudelites.

5 Tarnekomplekt

Kogus Kirjeldus
1 Kompressorkülmik
1 Lühike kasutusjuhend
1 Kasutusjuhend (ainult võrgus)
1 Paigaldusjuhend

6 Kasutusotstarve

Külmik on möeldud järgneva jaoks:

• paigaldamiseks haagissuvilatesse, matkabussidesse ja veokitesse;
• toidu jahutamiseks ja säilitamiseks.
• eelkülmutatud toidu säilitamiseks.
• kasutus siseruumides.

See külmik ei ole ette nähtud kaubanduslikuks, jaemüügis ega majapidamises kasutamiseks.

Külmik ei sobi järgnevaks:

• Paigaldamine merekeskkonda, nt paatidesse - ravimite säilitamiseks; - korrosiivsete või lahusteid sisaldavate ainete säilitamiseks; - toidu kiirkülmutamiseks.

- kasutus välitingimustes.

Paatides kasutamisel paigaldatakse seade olmeruumi piirkonda ja mitte avatud tekile.

Külmutuskamber sobib eelkülmutatud toidu säilitamiseks, jäätise säilitamiseks või valmistamiseks ning jääkuubikute valmistamiseks. See ei sobi eelkülmutamata toidu külmutamiseks.

Külmik on ette nähtud paigaldamiseks kappi või paigaldusnišši.

Optimaalne jahutustõhusus saavutatakse ümbritseva õhu temperatuuride vahemikus 16 °C ... 43 °C ja maksimaalsel niiskusel 90 %.

See toode sobib kasutamiseks üksnes ettenähtud otstarbel ja käesolevas kasutusjuhendis toodud valdkonnas.

Käesolev juhend sisaldab teavet, mis on vajalik toote korrektseks paigaldamiseks ja/või kasutamiseks. Halva paigalduse ja/või valesti kasutamise või hooldamise korral halvenevad tööomadused ja võib tekkida rike.

Tootja ei võta vastutust mis tahes kahju või tootekahjustuse eest, mis on tingitud mõnest järgmisest asjaolust:

• valesti paigaldamine, kokkupanek või ühendamine, sh liigpinge;
• valesti hooldamine või tootja poolt ette nähtud originaalvaruosadest erinevate varuosade kasutamine; • tootel ilma tootja selge loata tehtud muudatused;
• kasutamine otstarbel, mida ei ole kasutusjuhendis kirjeldatud.

Dometic jätab endale õiguse muuta toote välimust ja tehnilisi näitajaid.

7 Tehniline kirjeldus

See külmik on kompressorkülmik.

Külmik sobib kasutamiseks 12 V või 24 V alalisvoolupingega, seega saab seda kasutada matkal või paatides.

Sellel mudelil on tehases paigaldatud külmutuskamber, mille saab eemaldada ja uuesti paigaldada.

Külmiku uksel on riivistusmehhanism, et kaitsta seda transpordi ajal.

Kõik külmiku materjalid sobivad kasutamiseks koos toiduainetega.

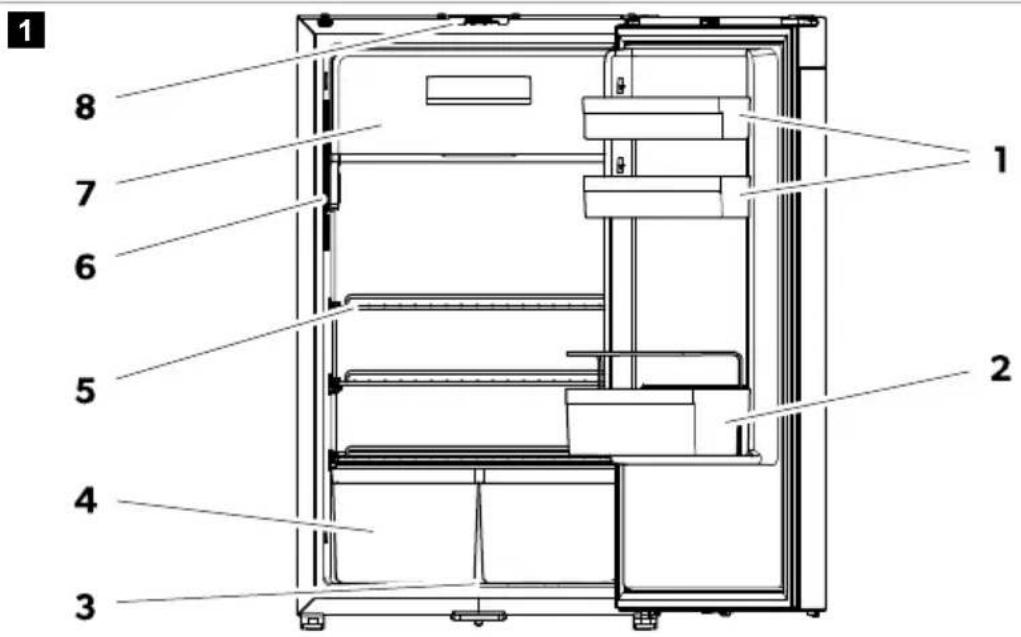

Seadme kirjeldus

Nr Selgitus
1 Ukseriiul
2 Pudeliriul
3 Kondensaadi āravooluava
4 Köögi- ja puuviljasahtel
5 Kambri riiul
6 Juhtpaneel koos näidikuga
7 Külmutuskamber
8 Uksesulgur ventileerimiseks

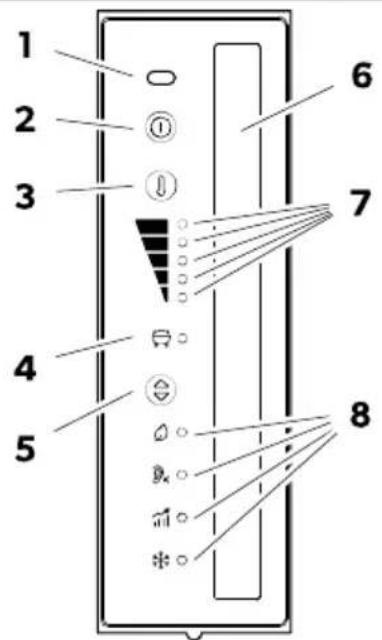

Juht- ja näiduelemendid

2

Nr Selgitus
1 Ukse avamise infrapunaandur
2	Sisse-/väljalülitamise nupp
3	Jahutusastme seadmise nupp
4 Kompressori ja veanäidu-LED
5	Töörežiimi nupp
6 Sisevalgustus
7	Jahutusastme näidu-LED-idJahutusaste 5Jahutusaste 4Jahutusaste 3Jahutusaste 2Jahutusaste 1
8 Töörežiimi näidu-LED-id

Kompressori ja veanäidu-LED

Kompressori ja veanäidu-LED annab märku kompressori tööolekust või veast:

Värv Kirjeldus
Sinine Kompressor sees
Oranž Kompressor väljas
Punane Viga (vt peatükki Veanäit leheküljel 450)

ET NRX0090V

Töörežiimi näidu-LED-id

Sümbol	Kirjeldus
	Energi asalaturežimvähendatud energi alarbimi segatöötamine.jahutuastmed 1-3
	Vaknenežimvähendatud münataaemega töötamine.jahutuastmed 1-4
	Jõudhavnihimjahutuastmed 1-5
	Sügavkülmku nežimeermal daud külmutuskambri konal töötamine jahutab kogu külmikussamuse temperaturi-le -5 °C

8 Kasutamine

8.1 Enne esmakordset kasutamist

MÄRKUS

Pärast käivitamist esimese 4 tunni jooksul ärge hoidke külmikus kaupa. Külmiku esmakordsel käivitamisel võib tunda nõrka lõhna, mis hajub mõne tunni pärast. Tuulutage ruumi hästi.

3

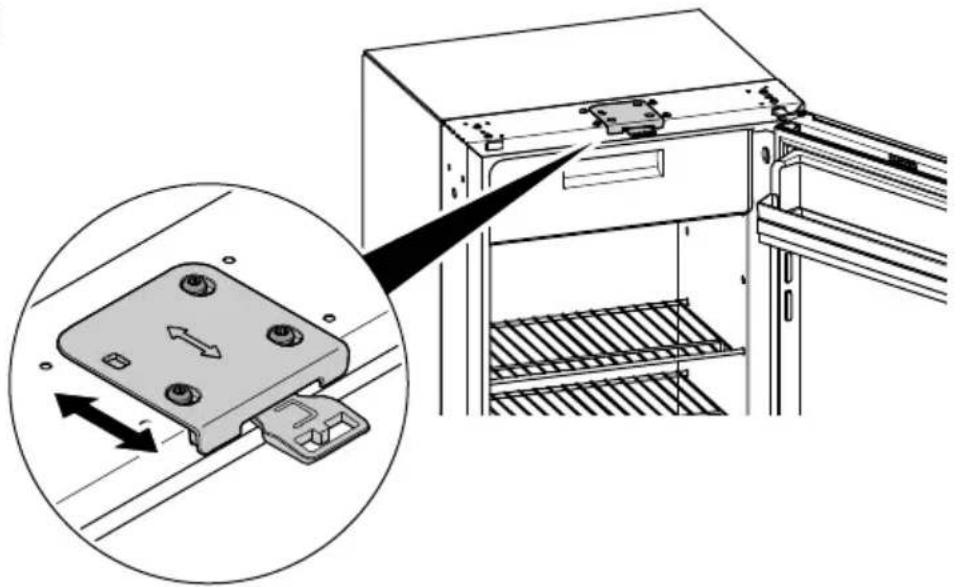

MÄRKUS Kontrollige, kas paigaldatud on reguleeritav uksesulgur. Vajaduse korral tellige reguleeritav uksesulgur (dometic.com) ja asendage fikseeritud uksesulgur reguleeritava uksesulguriga.

Uksesulgur on seatud tehases asendisse A. Liigutage uksesulgur asendisse B.

MÄRKUS Kui uksesulgur on asendis B, veenduge, et uks riivistuks sulgumisel korralikult (vt peatükki Külmiku ukse sulgemine ja kinnitamine leheküljel 441).

8.2 Teave toidu säilitamise kohta

Kui külmik on pikemat aega ümbritseval temperatuuril, mis on madalam kui 10 °C , ei ole külmutuskambri temperatuuri reguleerimine enam tagatud. See võib põhjustada külmutuskambri temperatuuri tõusu ja säilitatava kauba sulamist.

TÄHELEPANU! Kahjustuste oht

Pidage külmiku täitmisel kinni ukseriiuli ja ukse kohta lubatud maksimaalsest koormusest (vt Tehnilised andmed). Ärge hoidke karboniseeritud jooke külmutuskambris.

Toidu raiskamise vältimiseks lähtuge järgmistest juhistest.

• Hoidke temperatuuri võimalikult ühtlasena. Avage külmikut nii vähe ja nii lühidalt kui võimalik. Paigutage toiduained nii, et õhk saaks nende ümber liikuda.
• Reguleerige temperatuuri vastavalt toiduainete hulgale ja liigile.

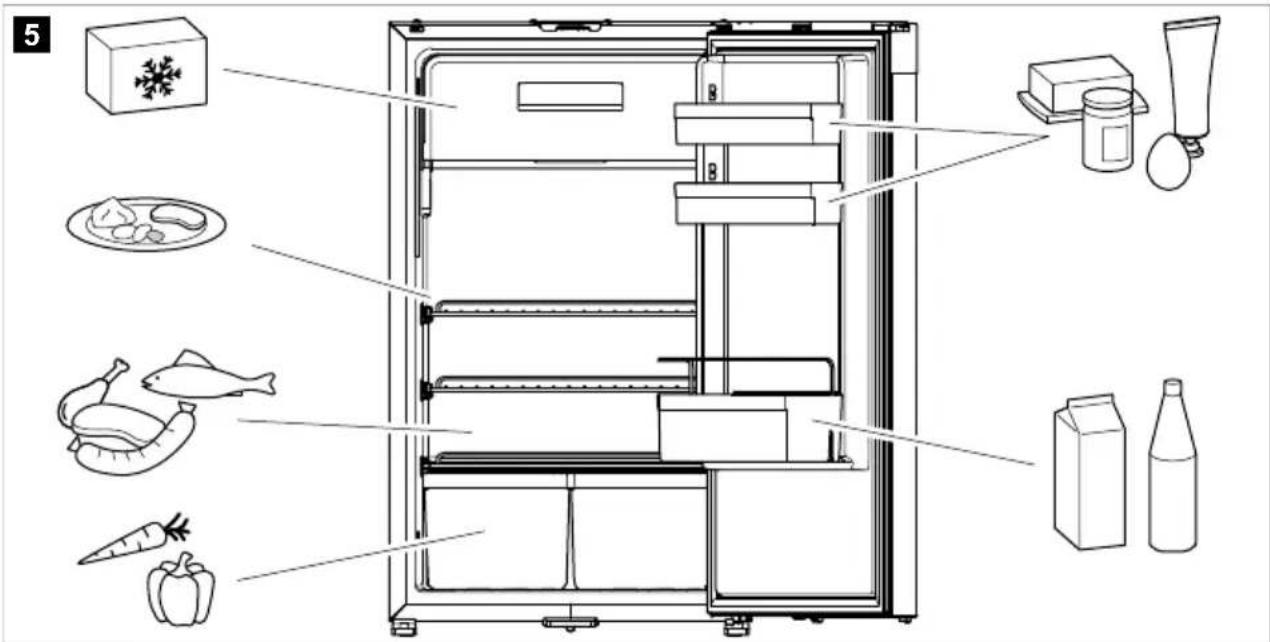

• Hoidke erinevaid toiduaineid nii, nagu joonistel näidatud.
• Toiduained võivad kergesti lõhnu või maitseid külge võtta või eraldada. Hoidke toiduaineid alati kaetuna või kinnistes anumates/pudelites. Hoidke toitu näidatud viisil.

8.3 Energiasääst

• Avage külmikut nii vähe ja nii lühidalt kui võimalik. Laske soojal toidul enne seadmesse asetamist jahtuda.
• Sulatage külmik kohe, kui tekib jääkiht. Vältige tarbetult madala temperatuuri seadmist.
• Optimaalseks energiatarbimiseks hoidke riiuleid ja sahtleid samas asendis, nagu need olid tarnimisel.
• Kontrollige regulaarselt, kas ukse tihend asetub õigesti oma kohale.
• Puhastage tolmu ja mustust kondensaatorilt regulaarselt.

8.4 Külmiku ukse kasutamine

ETTEVAATUST! Vigastusoht

Külmiku või külmutuskambri uks võib vale kasutamise korral täielikult seadme küljest ära tulla.

8.4.1 Külmiku ukse avamine

MÄRKUS: Tõmmake kindlasti ukse piiriku vastasküljel olevat käepidet. Pöörake tähelepanu liuguri vastavale asendile. Vaadake seostatud paigaldusjuhendit.

Külmiku ukse avamiseks toimige näidatud viisil.

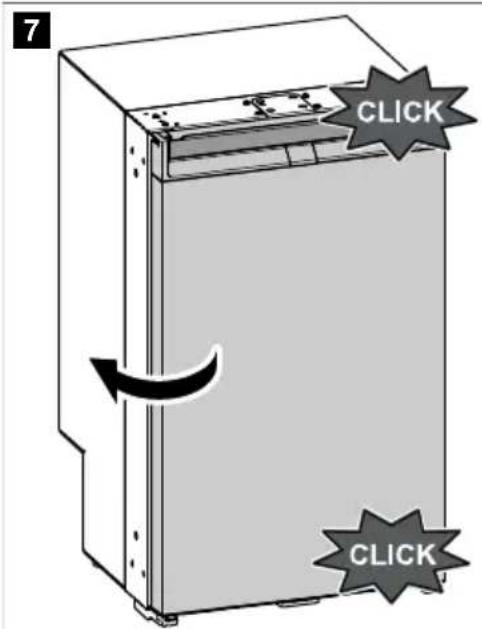

8.4.2 Külmiku ukse sulgemine ja kinnitamine

ETTEVAATUST! Vigastusoht

Kui uks ei ole õigesti kinnitatud, vajutage ettevaatlikult ülevalt ja alt, kuni see õigesti kinnitub.

MÄRKUS: Külmiku uksel on riivistusmehhanism, mis kaitseb seda ka transpordi ajal.

Vajutage ust kinni, kuni kuulete üla- ja alaosas selget klõpsu.

Nüüd on uks suletud ja kinnitatud.

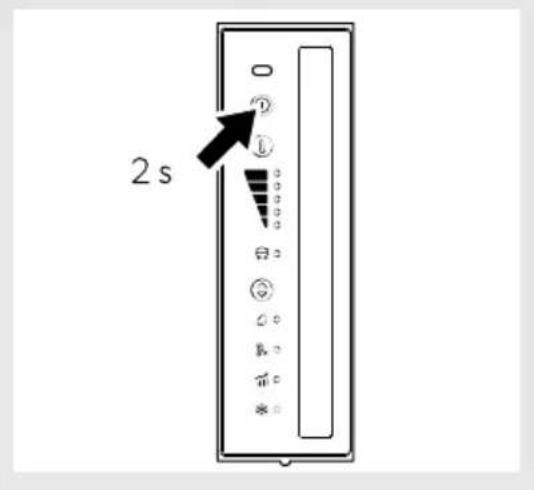

8.5 Sisse- ja väljalülitamine

MÄRKUS Kui külmikut pikemat aega ei kasutata, lülitage külmik alati välja.

Sisselülitamiseks vajutage ja hoidke nuppu vähemalt 2 s. Külmik lülitub sisse viimati valitud jahutustaseme ja töörežiimiga. Väljalülitamiseks vajutage nuppu vähemalt 2 s.

8.6 Töörežiimide seadmine

MÄRKUS Energiasäästu-, jõudlus- ja sügavkülmiku režiimi kasutamisel jääb süsteem sellesse režiimi kuni edasiste muudatuste tegemiseni.

Töörežiimi seadmiseks vajutage korduvalt nuppu ④ kuni süttib soovitud töörežiimi näidiku LED-tuli. Saadaval on järgmised töörežiimid.

Energiasäästurežiimi kasutamine

Aktiveeritud energiasäästurežiimiga töötab külmik jahutustasemetel 1–3 väiksema energiatarbimisega.

Energiasäästurežiimi töörežiimi näidiku LED-tuli ja valitud jahutustaseme näidiku LED-tuli süttib.

Vaikse režiimi kasutamine

Aktiveeritud vaikse režiimiga töötab külmik jahutustasemetel 1–4 vähendatud müratasemega.

MÄRKUS

Vakantsrežiim on saadaval, kui külmik töötab sügavkülmikurežiimil. Vakantsrežiimi kasutamisel jääb külmik 8 tunniks seisma. Selle aja jooksul lülitub see automaatselt tagasi eelnevalt valitud režiimile (energiasäästu- või jõudlusrežiimile).

Aktiveeritud jõudlusrežiimiga töötab külmik jahutustasemetel 1–5 standardsel režiimil. Jõudlusrežiimi töörežiimi näitab LED-tuli (2) ja valitud jahutustaseme näitab LED-tuli.

Sügavkülmikurežiimi kasutamine

Aktiveeritud sügavkülmikurežiimiga jahutatakse kogu külmiku sisemus temperatuurini -5 °C.

MÄRKUS: Sügavkülmikurežiimi kasutamisel eemaldage külmutuskamber.

Jahutusastme seadistamiseks vajutage nuppu korduvalt, kuni saavutate soovitud jahutusastme.

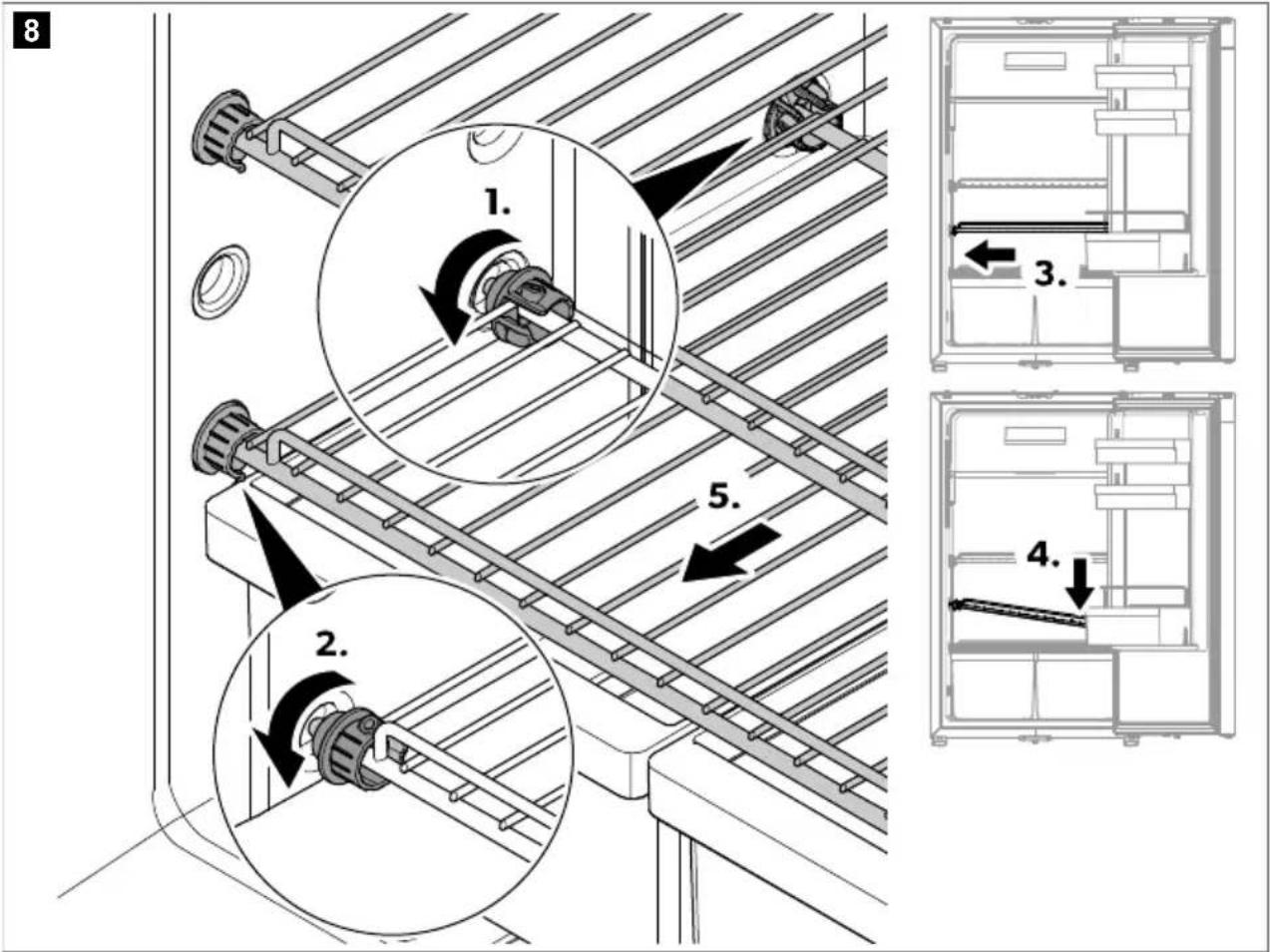

8.8 Riiulite ümberpaigutamine

Kõik riiulid on fikseeritud, et lapsed ei saaks külmikusse ronida.

Eemaldage riiulid ainult puhastamiseks. 3. Dynamical fluid flow in high-temperature water

Soovi järgi riiulite ümberpaigutamiseks toimige näidatud viisil.

8.9 Külmutuskambri eemaldamine

TÄHELEPANU! Kahjustuste oht

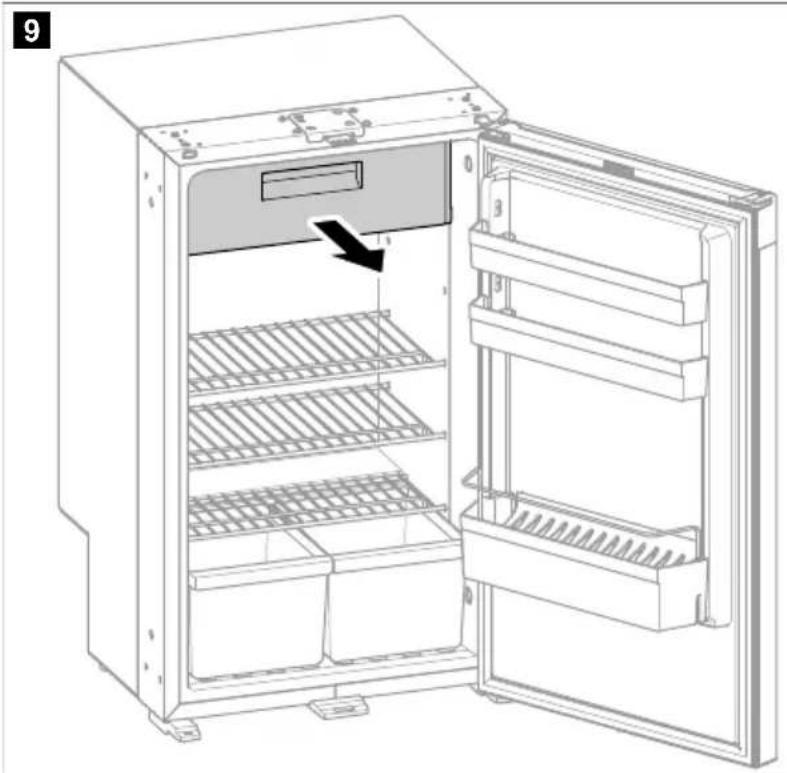

Külmutuskambri eemaldamiseks sulgege külmutuskambri uks. Võtke külmutuskambri alaosast kinni. Ärge tõmmake külmutuskambrit uksest hoides. Hoidke külmutuskambrit kuivas ja jahedas kohas.

Külmutuskambri eemaldamiseks toimige näidatud viisil.

9 Puhastamine ja hooldamine

HOIATUS! Elektrilöögi oht

Alati enne külmiku puhastamist ja hooldamist lahutage selle toiteühendus.

TÄHELEPANU! Kahjustuste oht

Ärge kasutage puhastamiseks abrasiivseid puhastusvahendeid ega kövu esemeid. Kunagi ärge kasutage kövu või teravaid tööriistu jää eemaldamiseks või kinnikülmunud toidu vabastamiseks. Veenduge, et vesi ei tilguks tihenditele. See võib elektroonikat kahjustada.

TÄHELEPANU! Kahjustuste oht

Ohtlike olukordade vältimiseks võib valgusallikat vahetada ainult tootja, hooldustehnik või samalaadse kvalifikatsiooniga isik.

Puhastage külmikut regulaarselt niiske lapiga seest ja väljast ning kohe, kui märkate, et see on määrdunud. Pärast puhastamist pühkige külmik lapiga kuivaks. Kontrollige kondensaadi äravooluava regulaarselt. Vajaduse korral puhastage kondensaadi äravooluava. Kui see on ummistunud, koguneb kondensaat külmiku alla. Puhastage kondensaatorit korrapäraselt niiske lapiga tolmust ja mustusest.

Külmaainekontuur

Külmutusagensikontuur ei vaja hooldust.

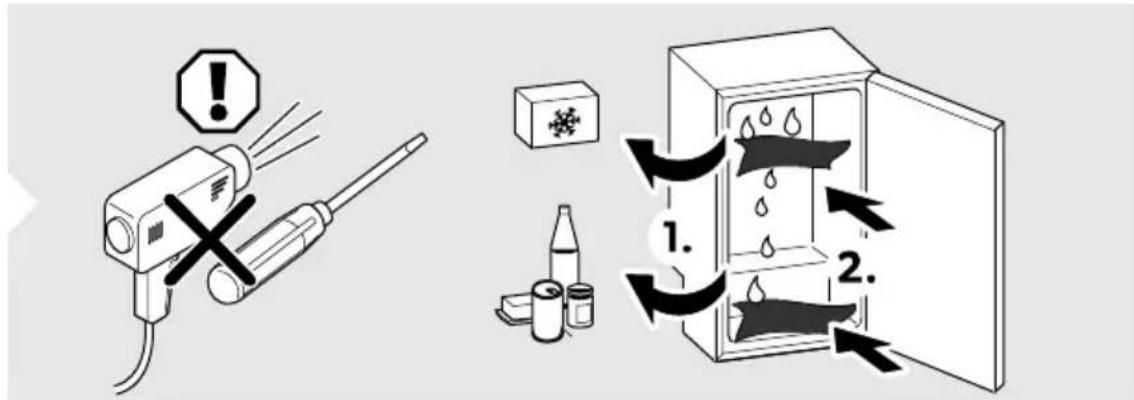

Külmiku sulatamine

TÄHELEPANU! Kahjustuste oht

Ärge kasutage sulatamise kiirendamiseks mehaanilisi tööriistu ega mis tahes muid tööriistu.

MÄRKUS Aja jooksul tekib külmiku sisse tagaseinale härmatis. Kui härmatisekiht on umbes 3 mm paksune, sulatage külmikut.

Külmiku sulatamiseks toimige näidatud viisil.

10

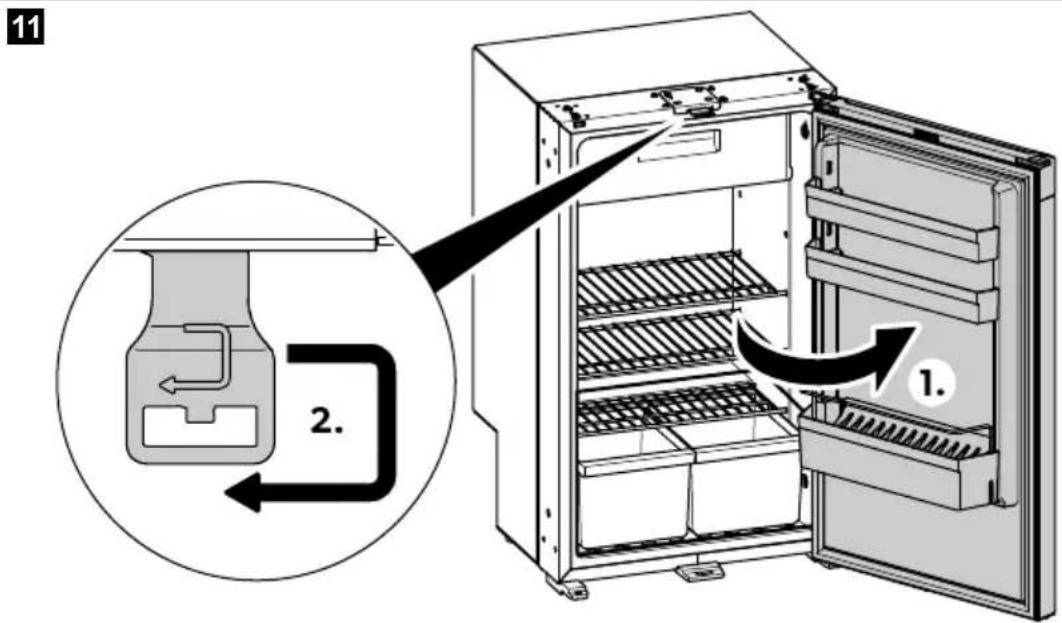

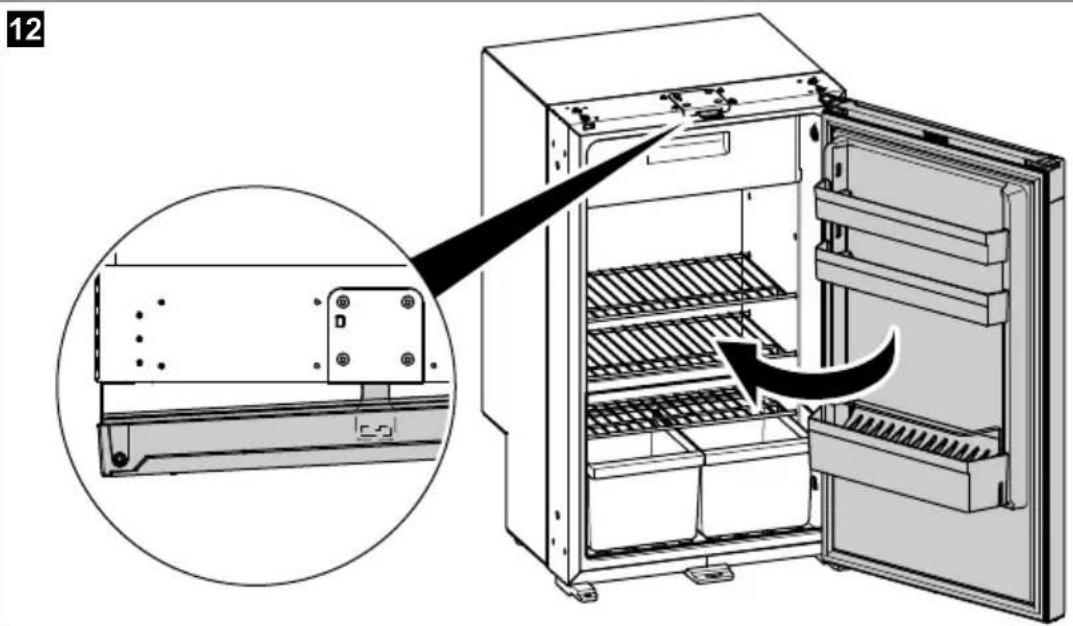

Külmiku ukse seadmine hoidmisasendisse

ETTEVAATUST! Vigastusoht

Hoidmisasendit ei tohi sõidu ajal kasutada.

MÄRKUS: Kui te seadet pikemat aega ei kasuta, seadke külmiku uks hoidmisasendisse. See aitab hallituse teket ennetada.

Sulatage külmikut (vt Külmiku sulatamine leheküljel 446). Seadke külmiku uks näidatud viisil hoidmisasendisse.

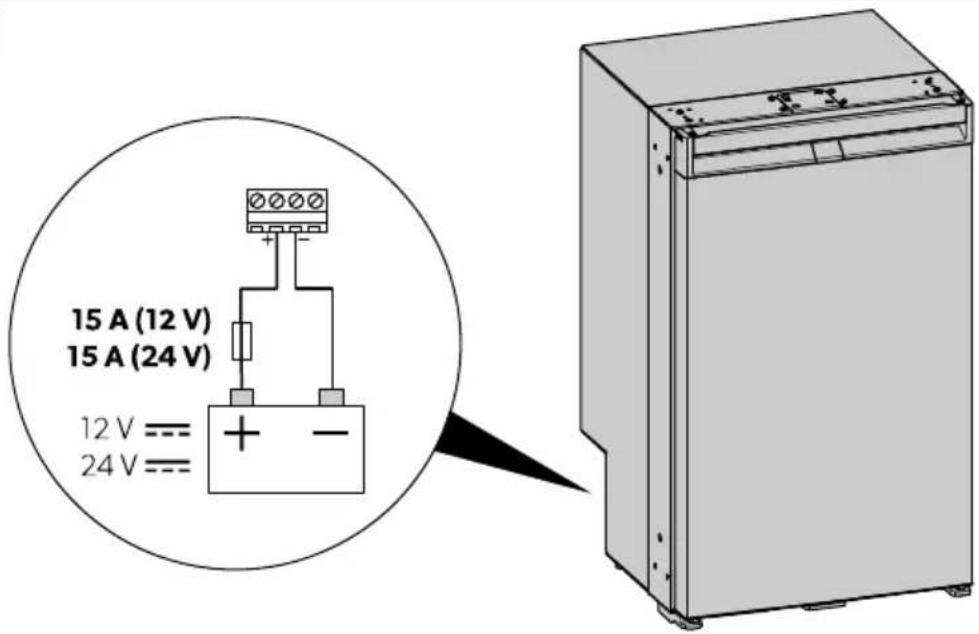

10 Tõrkeotsing

MÄRKUS: Sõidu ajal haagissuvilas 12 V tarbijate ohutuks kasutamiseks peab olema tagatud, et vedavast sõidukist saadav pinge oleks piisav. Mõnes sõidukis võib akuhaldussüsteem aku kaitsmiseks tarbijad automaatselt välja lülitada. Küsige lisateavet sõiduki tootjalt.

13

Probleem Põhjus Abinõu
Külmik ei tööta.	Alalisvoolukaabli kaitse on defektne.	> Vahetage kaitse ( [IMAGE] 13 le-heküljel 448).
	Sõiduki kaitse on läbi põlenud. Vahetage	sõiduki kaitse välja.Vaadake sõiduki kasutusjuhendit.
	Sõiduki aku on tühjenenud. Testige akut ja badige seda.
	Kompressori temperatuur on liiga ma-dal (< 0 °C).	> Sulgege/katke kõik välimised ven-tilatsioonivõred isolatsioonimaterja-liga täielikult.
	Külmik lülitub automaatselt välja, kui pinge ei ole piisav.(Katkestamispinge: 10,4 V)	> Laadige akut. Külmik käivitub auto-maatselt uuesti.(Käivitumispinge: 11,7 V)
Kehv jahutus, sisetemperatuuri tõus. Kompressor töötab pidevalt.	Ventilatsioon jahutusmooduli ümber ei ole piisav.	> Kontrollige, et ventilatsioonivõre ei oleks kinni kaetud.> Viige külmik teise kohta.
	Siseseinad on jäätunud. Kontrollige, kas külmiku uks sulgub korralikult.> Veenduge, et külmiku tihend aset-seks õigesti ega oleks kahjustatud.> Sulatage külmikut (vt Külmiku sula-tamine leheküljel 446).
	Temperatuur on liiga kõrgeks seatud. Seadke temperatuur madalamaks.

Probleem Põhjus Abinõu
	Ümbritsev temperatuur on liiga kõrge. Eemaldage mõneks ajaks ventilat-sioonivõre, et soe õhk hajuks kiire-mini.
	Külmikusse pandi korraga liiga palju toitu.	> Eemaldage osa toitu.
	Külmikusse pandi korraga liiga palju sooja toitu.	> Eemaldage soe toit ja laske sellel enne uuesti sissepanemist maha jahtuda.
	Külmik ei ole eriti kaua töötanud. Kontrollige temperatuuri uuesti 4 h / 5 h pärast.
	Kondensaator on määrdunud. Puhastage kondensaator (vt pea-tükk Puhastamine ja hooldamine le-heküljel 445).
	Ventilaator on rikkis. Võtke ühendust volitatud hooldus-tehnikuga.
Kehv jahutus, sisetemperatuuri tõus. Kompressor ei tööta (aku ühendus).	Aku ja elektroonika ühendus on katke-nud.	> Looge ühendus.
	Pealūliti on defektne (kui see on paigal-datud).	> Vahetage pealūliti välja.
	Lisa-toitejuhtme kaitse on läbi põlenud (kui see on paigaldatud).	> Vahetage toitejuhtme kaitse välja.
	Aku pinge on liiga madal. Laadige akut.	>
	Aku on peaaegu tühi. Vahetage aku välja.	>
	Kaablid on lahti. Kontakt on kehv (korrosioon).	> Looge ühendus.
	Kaabli ristlöige on liiga väike. Asendage kaabel.
	Kompressor on defektne. Võtke ühendust volitatud hooldus-tehnikuga.
Ebatavaline müra.	Külmaainekontuuri komponent ei saa vabalt liikuda (puutub vastu seina).	> Painutage komponent takistusest ettevaatlikult eemale.
	Jahutusmooduli ja seina vahele on võõrkeha kinni jäänud.	> Eemaldage võõrkeha.
	Ventilaatori müra. Võtke ühendust volitatud hooldus-tehnikuga.
Uks avaneb liikumise ajal ettekavatse-matult (nt söidu ajal).	Uksesulgur on seatud asendisse A (vt peatükki Uksesulguri reguleerimine leheküljel 438).	> Seadke uksesulgur asendisse B.
	Uksesulgur on seatud asendisse A (vt peatükki Uksesulguri reguleerimine leheküljel 438).	> Seadke uksesulgur asendisse B.Uks ei sulgu korrali
	Uksesulgur on seatud asendisse B (vt peatükki Uksesulguri reguleerimine le-heküljel 438), kuid uks pole korrali-kult lukustatud.	> Veenduge, et uks riivistuks sulge-misel korralikult.

Veanäit

MÄRKUS

Kõigist vigadest antakse märku punaselt vilkuva veanäidiku LED-tulega (vt Juht- ja näiduelemendid leheküljel 437). Vilkumiste arv oleneb tõrke tüübist. Iga vilkumine kestab veerand sekundit. Pärast vilkumise jada järgneb paus. Vea jada korratakse iga nelja sekundi järel.

Energiasäästu-, jõudlus- ja sügavkülmiku režiimis kostub täiendav piiks.

Vilkumiste arv Viga Võimalik põhjus
1 All- või ülepinge Toitepinge on seatud vahemikust väljaspool.
2 Liigne ventilaatori vool Ventilaatori koormus elektroonikamoodulil on suurem kui 1 A .
3 Mootor ei käivitu	Rootor on kinni.Jahutussüsteemi rõhuerinevus on liiga suur.
4 Kiirus on liiga väike	Kui jahutussüsteem on üle koormatud, ei önnestu mootori minimaalset kiirust säilitada.
5 Elektroonikamooduli ülekuumenemine	Kui jahutussüsteem on liiga suure koormuse all või temperatuur on liiga kõrgeks seatud, võib elektroonika üle kuumeneda.
Pidev Temperatuurianduri vead Temperatuurandur on defektne.

11 Garantii

Kehtib seadusega ettenähtud garantii. Kui toode on defektne, võtke ühendust tootja kohaliku filiaaliga (vt dometic.com/dealer) või edasimüüjaga.

Remondi- ja garantiitööde töötlemiseks lisage palun alljärgnevad dokumendid, kui seadme meile saadate:

• ostukuupäevaga arve koopia;
• kaebuse põhjus või vea kirjeldus.

Pange tähele, et kui parandate ise või lasete mittekutselisel parandajal seda teha, võib see ohutust mõjutada ja garantii kehtetuks muuta.

12 Kõrvaldamine

TÄHELEPANU! Kahjustuste oht

Jahutusseadme isolatsioon sisaldab tuleohtlikku tsüklopentaani ja selle kõrvaldamisel tuleb järgida erinõudeid. Viige jahutusseade pärast selle kasutusea lõppemist sobivasse kogumispunkti.

Kui võimalik, pange pakkematerjal vastavasse ringlussevõetava prügi kasti. Küsige nõu kohalikust ringlussevõtukeskusest või edasimüüjalt, kuidas anda toode kehtivate jäätmekäitlusnõuetega kooskõlas jäätmekäitlusse. Euroopa. Toote saab jäätmekäitlusse anda tasuta.

13 Tehnilised andmed

Seadmele kehtiva EL-i vastavusdeklaratsiooni leiate vastavalt tootelehelt aadressil dometic.com või tootjaga otse ühendust võttes (vt dometic.com/dealer).

See seade vastab UN ECE määrusele R10.

NRX0090V

ET

	NIXXD 090V
Tätekogus
Jahakamber	79L
Külmutakamber	8,4L
Kogumalt	87L
Kogumalt (Külmutakamber on em aktatu)	92L
Ünderlapinge	12/24V~
Tobeaku katsa (12 V)
Käkerstamisringe	10,4V
Kävütumisringe	11,7V
Tobeaku katsa (34 V)
Käkerstamisringe	22,8V
Kävütumisringe	24,2V
Energiatabimine	0,35 kWh /24 h
Kümklass	T
Houzutamis temperature vahemik
Kümsk	0 °C ... 15 °C
Külmutakamber	-12 °C ... -5 °C
Sügavkühmku näkim	-5 °C ± 2 °C
Btenähtudümbrisev temperatur kau-tamsel	16 °C ... 43 °C
Külmaane	R600s
Külmutuagemukogus	22 g
CO-erksivalent	0000s

EL NRX0090V

Ελληνικά
