| Typ výrobku | Kompresorová chladnička |
| Značka | Dometic |
| Model | NRX 90V |
| Celková kapacita | 87 L (92 L po vyjmutí mrazicího oddílu) |
| Objem chladničky | 79 L |
| Objem mrazničky | 8,4 L |
| Rozměry (V x Š x H) | 821 x 486 x 480 mm |
| Čistá hmotnost | 22 kg |
| Napájení | 12 / 24 V DC |
| Ochrana baterie (vypnutí) | 10,4 V |
| Napětí pro restart | 11,7 V |
| Hladina hluku (režim Výkon) | < 40 dB(A) |
| Hladina hluku (tichý režim) | 37 dB(A) |
| Doporučená okolní teplota | 16 °C až 43 °C |
| Režimy provozu | ECO, Tichý, Výkon, Mražení |
| Vnitřní osvětlení | Integrované LED |
| Zamykání dveří | Ano, integrovaný zamykací mechanismus |

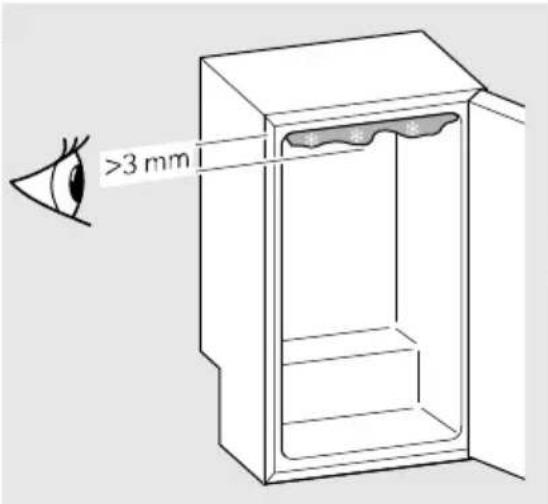

| Odmrazování | Ruční (když vrstva námrazy dosáhne 3 mm) |
| Údržba | Pravidelné čištění vlhkým hadříkem |
| Chladivo | R600a (isobutan) – hořlavé, ekologické |
| Izolace | Cyklopentan (hořlavý plyn) |
| Záruka | Zákonná záruka (viz návod) |
Často kladené otázky - NRX 90V DOMETIC
Dotazy uživatelů ohledně NRX 90V DOMETIC
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Lednička ve formátu PDF zdarma! Najděte svůj návod NRX 90V - DOMETIC a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. NRX 90V značky DOMETIC.
NÁVOD K OBSLUZE NRX 90V DOMETIC
Kompresorová chladnička
Návod na obsluhu 260
Kompresorová chladnička
Návod na obsluhu 289
Copyright
1 Dôležité oznámenia....260 2 Vysvetlenie symbolov....260 3 Vysvetlenie symbolov na zariadení....261 4 Bezpečnostné pokyny....261 5 Rozsah dodávky....263 6 Používanie v súlade s určením....263 7 Technický opis....264 8 Obsluha....267 9 Čistenie a údržba....274 10 Odstraňovanie porúch....277 11 Záruka....279 12 Likvidácia....279 13 Technické údaje....280
1 Dôležité oznámenia
3 Vysvetlenie symbolov na zariadení
Pozor! Nebezpečenstvo vzniku požiaru. Horľavé materiály.
4 Bezpečnostné pokyny
Základy bezpečnosti
VÝSTRAHA! Nebezpečenstvo zásahu elektrickým prúdom
VÝSTRAHA! Nebezpečenstvo výbuchu
- Demontujte zásuvky.
- Nechajte zásuvky v chladničke, aby deti nemohli vojsť dnu.
Vyveste dveře.
UPOZORNĚNÍ! Nebezpečí ohrožení zdraví
| Počet Opis | |
| 1 Kompresorová chladnička | |
| 1 Krátky návod na obsluhu | |
| 1 Návod na obsluhu (íba online) | |
| 1 Návod na montáž | |
| Č. Vysvetlenie | |
| 1 Dverová polica | |
| 2 Polica na fľaše | |
| 3 Odtok kondenzátu | |
| 4 Priečinok na ovocie a zeleninu | |
| 5 Polica | |
| 6 Ovládací panel s displejom | |
| 7 Mraziaca priehradka | |
| 8 Dverová západka pre vetranie |
| Symbol | Opis |
| Režim ECO:Prevádzakaso změnou spotnebou energie:Chladiaci výkon 1 - 3 | |
| Režim QUIET:Prevádzakaso změnou hladinou huku:Chladiaci výkon 1 - 4 | |
| Režim PERFORMANCE:Chladiaci výkon 1 - 5 | |
| Režim FREEZER:Prevádzakas vytiahnutím mrazacím oddelením. Schladi úpine oslý interiér chladničkyna - 5 °C |
8 Obsluha
Během prvních 4 hodin po uvedení do provozu neskladujte potraviny v chladničce. Při prvním uvedení chladničky do provozu může dojít k tvorbě pachů, které v některých případech přetrvávají. Dveře otevírejte a zavírejte opatrně.
3
Používání režimu ECO
Při aktivovaném režimu ECO běží chladnička se sníženou spotřebou energie při chladicím výkonu 1 – 3.
Používání režimu QUIET
Při aktivovaném režimu QUIET běží chladnička se sníženou hladinou hluku při chladicím výkonu 1–4.
SK NRX0090V
POZNÁMKA
Používání režimu FREEZER:
- Pokud chcete nastavit úroveň chlazení, opakovaně stiskněte tlačítko ①, dokud nedosáhnete požadované úrovně chlazení.

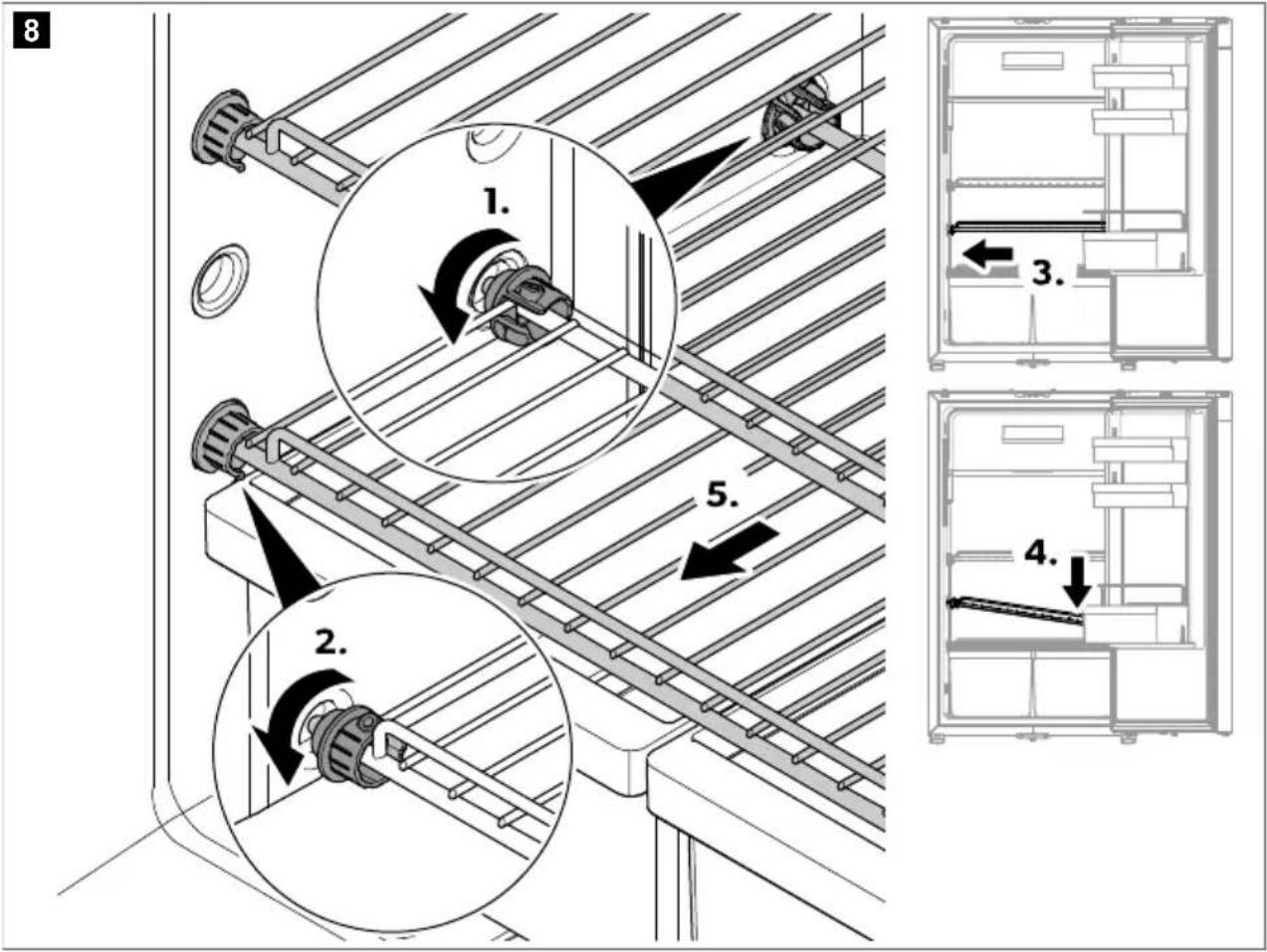

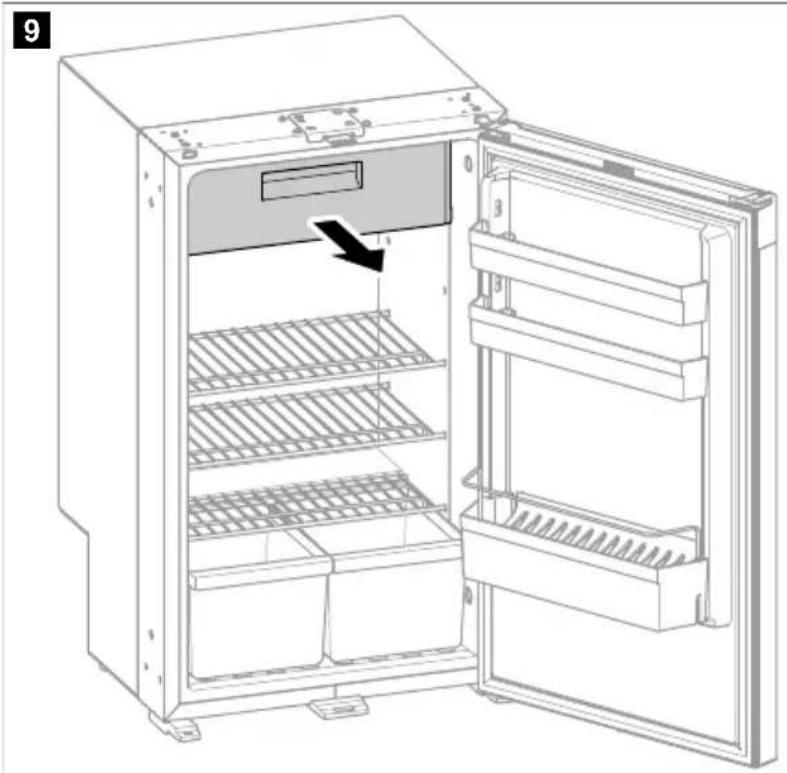

8.8 Přemístění polic
VÝSTRAHA! Nebezpečí zásahu elektrickým proudem
Pred čistením a údržbou vždy odpojte chladničku od zdroja napájania.
POZOR! Nebezpečenstvo poškodenia
Chladiaci okruh si nevyžaduje údržbu.
1 Důležité poznámky....281 2 Vysvětlení symbolů 281 3 Vysvětlení symbolů na zařízení....282 4 Bezpečnostní pokyny....282 5 Obsah dodávky....284 6 Určené použití.... 284 7 Technický popis....285 8 Použití....288 9 Čištění a péče....295 10 Řešení problémů 298 11 Záruka....300 12 Likvidace....300 13 Technické údaje....300
1 Důležité poznámky
Pečlivě si prosím přečtěte a dodržujte všechny pokyny, směrnice a varování obsažené v tomto návodu k výrobku, abyste měli jistotu, že výrobek budete vždy správně instalovat, používat a udržovat. Tyto pokyny MUSÍ být uschovány v blízkosti výrobku.
Používáním výrobku tímto potvrzujete, že jste si pečlivě přečetli všechny pokyny, směrnice a varování a že rozumíte podmínkám uvedeným v tomto dokumentu a souhlasíte s nimi. Souhlasíte s používáním tohoto výrobku pouze k určenému účelu a použití a v souladu s pokyny, směrnicemi a varováními uvedenými v tomto návodu k výrobku a v souladu se všemi příslušnými zákony a předpisy. Pokud si nepřečtete a nebudete dodržovat zde uvedené pokyny a varování, může to vést ke zranění vás i ostatních, poškození vašeho výrobku nebo poškození jiného majetku v okolí. Tento návod k výrobku, včetně pokynů, směrnic a varování a související dokumentace může být předmětem změn a aktualizací. Aktuální informace o výrobku naleznete na adrese documents.dometic.com.
2 Vysvětlení symbolů
Signální slovo označuje bezpečnostní zprávy a zprávy o škodách na majetku a také označuje stupeň nebo úroveň závažnosti nebezpečí.
VÝSTRAHA!
Označuje nebezpečnou situaci, která, pokud se jí nezabrání, může mít za následek smrt nebo vážné zranění.
UPOZORNĚNÍ!
Označuje nebezpečnou situaci, která, pokud se jí nezabrání, může mít za následek lehké nebo středně těžké zranění.
POZOR!
Označuje nebezpečnou situaci, která, pokud se jí nezabrání, může mít za následek majetkové škody.
POZNÁMKA Doplňující informace týkající se obsluhy výrobku.
3 Vysvětlení symbolů na zařízení
Výstraha! Riziko požáru. Hořlavé materiály.
4 Bezpečnostní pokyny
Základní bezpečnost
VÝSTRAHA! Nebezpečí usmrcení elektrickým proudem
Instalaci a odstranění chladničky smí provádět pouze kvalifikovaný personál. Instalace ve vlhkých prostorech a oblastech, které jsou vystaveny vodě, nechejte provést pouze odborníkem. Pokud chladničku instalujete pod přístřešek nebo podobné prostředí, zajistěte, aby byla chladnička chráněna před deštěm a stříkající vodou. V případě, že je chladnička viditelně poškozena, nesmíte ji používat. Opravy chladničky smí provádět pouze kvalifikovaný personál. Nesprávně provedené opravy mohou být zdrojem značných rizik nebo poškození chladničky. Pokud je přívodní kabel této chladničky poškozen, musíte jej nechat vyměnit výrobcem, jeho zákaznickým servisem nebo jinou kvalifikovanou osobou, aby nemohlo dojít k žádnému ohrožení. Při umístění chladničky se ujistěte, že není zachycen nebo poškozen přívodní kabel. Nikdy se nedotýkejte odizolovaných vodičů.
VÝSTRAHA! Nebezpečí požáru
Chladivo v chladicím okruhu je vysoce hořlavé a v případě úniku by mohlo dojít k nahromadění hořlavých plynů, pokud se přístroj nachází v malé místnosti. Při poškození chladicího okruhu: - Udržujte otevřený oheň a potenciální zdroje vznícení mimo chladničku. - Místnost dobře větrejte. • Vypněte chladničku. Pro chladničky s hořlavým chladivem: Chladící okruh obsahuje malé množství ekologického, ale hořlavého chladiva. Tím není poškozována ozonová vrstva a nezvyšuje se skleníkový efekt. Unikající chladivo se může vznítit. Pro chladničky s hořlavým chladivem: Chladničku nepoužívejte ani neskladujte v uzavřených prostorách s nulovým nebo minimálním prouděním vzduchu. Izolace chladničky obsahuje hořlavý cyklopentan a vyžaduje speciální postupy likvidace. Chladničku odevzdejte na konci její životního cyklu do příslušného recyklačního střediska.
VÝSTRAHA! Nebezpečí výbuchu
V chladničce neskladujte výbušné látky, například spreje s hnacím plynem.
VÝSTRAHA! Nebezpečí ohrožení zdraví
Tuto chladničku mohou používat děti od 8 let a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatečnými zkušenostmi a znalostmi, pokud jsou pod dohledem nebo obdržely pokyny týkající se používání přístroje bezpečným způsobem a porozuměly souvisejícím nebezpečím.
Děti ve věku od 3 do 8 let mohou chladničku plnit a vyprazdňovat. Čištění a běžnou údržbu nesmějí provádět děti bez dozoru.
Děti musejí být pod dohledem tak, aby si s chladničkou nehrály.
VÝSTRAHA! Nebezpečí uvíznutí dětí
Ujistěte se, že jsou police upevněny a zajištěny, aby se děti nemohly v chladničce zavřít. Před likvidací chladničky:
- Vyjměte zásuvku.
- Nechejte v chladničce police, aby se dovnitř nemohly dostat děti.
Sundejte dvířka ze závěsu.
UPOZORNĚNÍ! Nebezpečí ohrožení zdraví
Aby se předešlo nebezpečí způsobenému nestabilitou chladničky, musí být upevněna v souladu s montážními pokyny. Ventilační otvory v krytu chladničky nebo ve vestavné konstrukci udržujte volné. K urychlení rozmrazování nepoužívejte mechanické přístroje nebo jiné prostředky než ty doporučené výrobcem. V žádném případě neotevírejte ani nepoškozujte chladicí okruh. Uvnitř chladničky nepoužívejte žádné elektrické přístroje, pouze pokud jsou k tomu doporučeny výrobcem.
UPOZORNĚNÍ! Riziko zranění
Nepoužívejte ani neskladujte hořlavé materiály v chladničce nebo v její blízkosti. Na chladničku nepokládejte žádné předměty ani je o chladničku neopírejte. Neupravujte tuto chladničku.
POZOR! Nebezpečí poškození
Pokud je součástí odtok kondenzátu, udržujte jej stále čistý. Pokud má chladnička větrací mřížky, nepoužívejte při čištění vozidla v místě větrací mřížky vysokotlaký vodní čistič. Chladnička nesmí být vystavena dešti. Nikdy nevytahujte zástrčku ze zásuvky tahem za přívodní kabel.
Bezpečnost za provozu chladničky
UPOZORNĚNÍ! Nebezpečí ohrožení zdraví
Do chladničky vkládejte pouze takové věci, které je přípustné chladit na nastavenou teplotu. Pravidelně čistěte povrchy, které se mohou dostat do kontaktu s potravinami a přístupnými odtokovými systémy. Syrové maso a ryby ukládejte v chladničce ve vhodných nádobách, aby se nedostaly do kontaktu s ostatními potravinami a nemohly na ně odkapávat. Otevření dvířek na delší dobu může způsobit značné zvýšení teploty v prostorech chladničky. Je-li chladnička ponechána prázdná po dlouhou dobu:

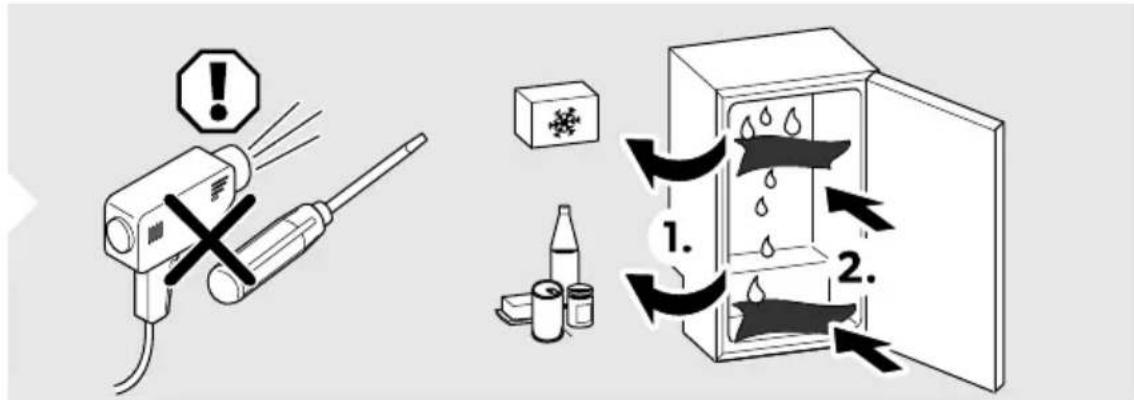

• Vypněte chladničku. - Odmrazte chladničku. • Vyčistěte a vysušte chladničku. - Nechejte dvířka otevřená, aby se zabránilo tvorbě plísně uvnitř chladničky. Umístěte dvířka chladničky a dvířka mrazničky do zimní polohy, pokud je k dispozici.
UPOZORNĚNÍ! Riziko zranění
Nesahejte do závěsu. Dvířka chladničky před zahájením jízdy zavřete a zajistěte. Chladicí systém na zadní straně chladničky se za provozu velmi zahřívá. Pokud je chladnička vybavena větracími mřížkami, chraňte se při jejich demontáži před kontaktem s horkými částmi. Při nesprávném použití může dojít k úplnému uvolnění dvířek přístroje nebo mrazničky. Dvířka přitlačte, abyste uslyšeli jasné cvaknutí nahoře a dole.
POZOR! Nebezpečí poškození
Nenaklánějte se nad otevřená dvířka chladničky. Těžké předměty, jako jsou láhve nebo plechovky, uchovávejte výhradně ve dvířkách chladničky, v prostoru na zeleninu nebo na spodní polici. Pokud má chladnička oboustranná dvířka, která nejsou na opačné straně správně zajištěna, zatlačte na tuto stranu nahoře a dole, dokud nezaklapnou na své místo. Nebezpečí přehřátí! Vždy dbejte, aby bylo teplo vznikající za provozu zařízení dostatečně odváděno. Zajistěte, aby byla chladnička postavena v dostatečné vzdálenosti od stěn nebo předmětů tak, aby kolem ní mohl proudit vzduch. Vnitřní prostor nevyplňujte ledem ani žádnou tekutinou. Chladničku a kabel chraňte před horkem a vlhkem. Nikdy nevytahujte zástrčku ze zásuvky tahem za přívodní kabel.
POZNÁMKA
Pokud systém řízení baterie vašeho vozidla vypne chladničku kvůli ochraně baterie, obraťte se na výrobce vozidla. Při okolní teplotě 15 °C ... 25 °C zvolte průměrné nastavení teploty. Pokud dvířka nejsou správně zajištěna na opačné straně, zatlačte na této straně nahoře a dole, aby se zajistila na místě. Abyste zabránili odpadu z potravin, dbejte následujícího:
- Udržujte výkyvy teploty co nejnižší. Mrazničku otevírejte pouze na nezbytně nutnou dobu. Potraviny skladujte takovým způsobem, aby vzduch mohl stále dobře cirkulovat.
- Do chladničky vkládejte pouze takové věci, které je přípustné chladit na nastavenou teplotu.
- Různé druhy potravin uložte podle obrázků.
- Pokud lze teplotu upravit: Teplotu nastavte podle množství a typu potravin.
- Potraviny mohou snadno pohlcovat nebo uvolňovat zápach nebo vůni. Potraviny vždy uchovávejte zakryté nebo v uzavřených nádobách/lahvích.
5 Obsah dodávky
| Množství Popis | |
| 1 Kompresorová chladnička | |
| 1 Stručný návod k obsluze | |
| 1 Návod k obsluze (pouze online) | |
| 1 Návod k montáži | |
6 Určené použití
Chladnička je určena pro:
- Instalace do karavanů, obytných automobilů a nákladních vozů.
- Chlazení a uchovávání potravin.
- Uchovávání předem zmrazených potravin.
- Použití v interiéru
Tato chladnička není určena pro komerční, maloobchodní ani domácí použití.
Chladnička se nehodí pro:
- Instalaci v námořním prostředí, např. na lodích
- Skladování léčiv
- Skladování žíravých látek nebo látek s obsahem rozpouštědel • Rychlé mražení potravin
- Venkovní použití
Při použití na lodích musí být zařízení instalováno v prostoru denní místnosti, nikoli na otevřené palubě.
Mrazicí box je určen k uchovávání předem zmrazených potravin, k uchovávání nebo výrobě zmrzliny a k výrobě kostek ledu. Není vhodný k mražení dříve rozmrazených potravin.
Chladnička je určena k instalaci do skříňky nebo instalačního výklenku.
Optimální chladicí výkon je poskytován při okolních teplotách mezi 16 °C ... 43 °C a při maximální vlhkosti 90 %.
Tento výrobek je vhodný pouze k určenému účelu a použití v souladu s těmito pokyny.
Tento návod obsahuje informace, které jsou nezbytné k řádné instalaci a/nebo použití výrobku. Nesprávná instalace a/nebo nevhodné použití či údržba povedou k neuspokojivému výkonu a možné závadě.
Výrobce nepřejímá žádnou odpovědnost za jakékoli zranění nebo poškození výrobku vyplývající z následujícího:
- Nesprávné instalace, sestavení nebo připojení včetně nadměrného napětí
- Nesprávná údržba nebo použití jiných náhradních dílů než originálních dílů dodaných výrobcem
- Úpravy výrobku bez výslovného souhlasu výrobce
- Použití k jiným účelům, než jsou popsány v tomto návodu
Společnost Dometic si vyhrazuje právo změnit vzhled a specifikace výrobku.
7 Technický popis
Jedná se o kompresorovou chladničku.

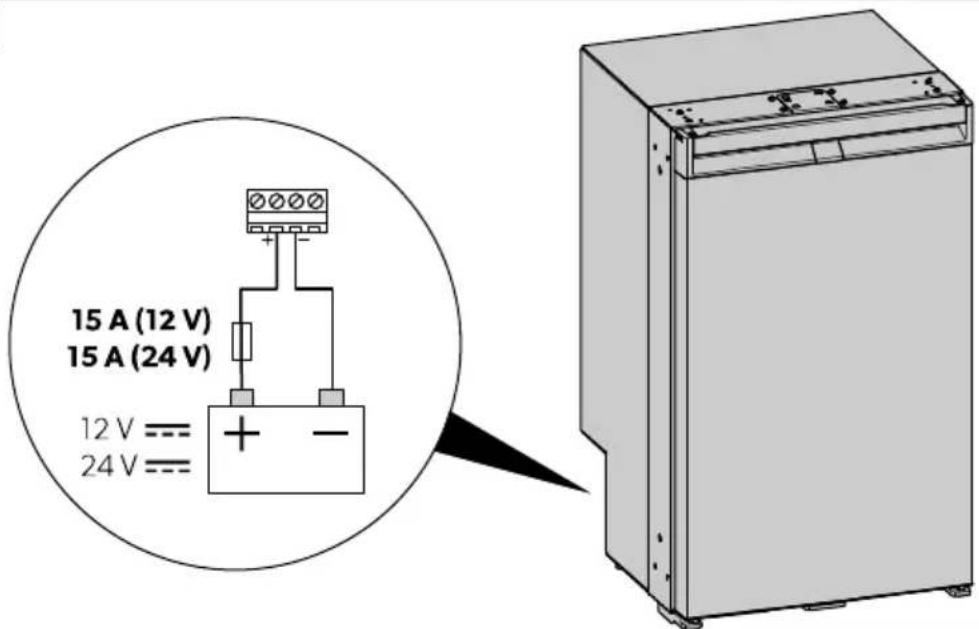

Chladničku je možné používat s napětím 12 V nebo 24 V DC, a proto ji lze využít i při kempování nebo na lodích.
Tento model je z výroby vybaven prostorem pro zmrazené potraviny, který lze vyjmout a znovu nainstalovat.
Chladnička je opatřena západkovým mechanismem, který ji chrání při přepravě.
Veškeré materiály chladničky jsou pro potraviny neškodné.

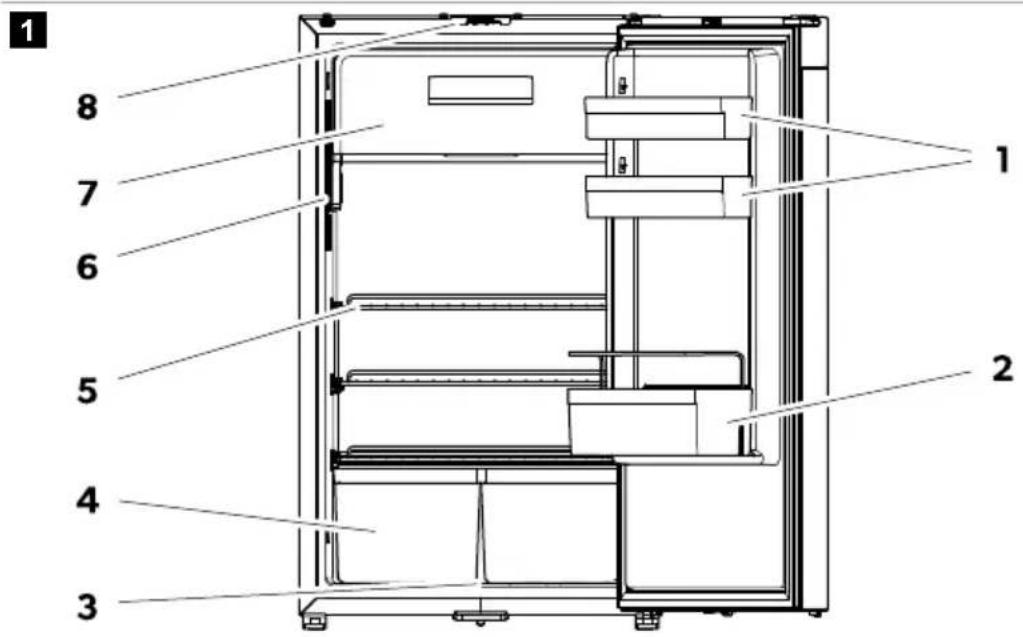

Popis přístroje
| Č. Vysvětlení | |
| 1 Polička ve dveřích | |
| 2 Police na láhve | |
| 3 Odtok kondenzátu | |
| 4 Přihrádka na zeleninu | |
| 5 Police chladničky | |
| 6 Ovládací panel s displejem | |
| 7 Prostor pro zmrazené potraviny | |
| 8 Dveřní západka pro větrání | |

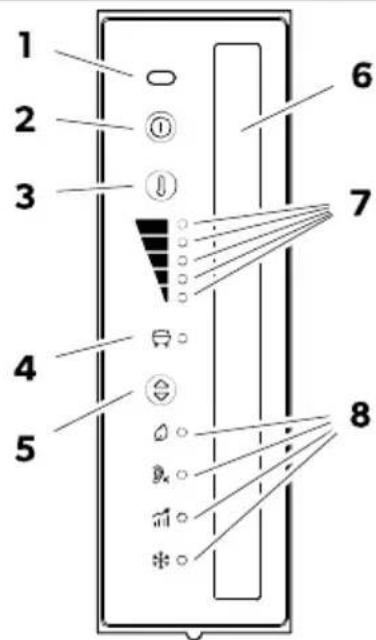

Ovládací a indikační prvky
2
Č. Vysvětlení
| 1 IR snímač otevření dvířek | |
| 2 | Tlačítko Zap/Vyp |
| 3 | Tlačítko nastavení chladicího výkonu |
| 4 LED indikátor stavu kompresoru a poruch | |
| 5 | Tlačítko provozního režimu |
| 6 Vnitřní osvětlení | |
| 7 | Kontrolky LED indikující chladicí výkonChladicí výkon 5Chladicí výkon 4Chladicí výkon 3Chladicí výkon 2Chladicí výkon 1 |
| 8 Kontrolky LED indikující provozní režim | |
LED indikátor stavu kompresoru a poruch
LED indikátor stavu kompresoru a poruch udává provozní stav kompresoru anebo indikuje poruchu:
| Color Popis | |
| Modrá Zapnutý kompresor | |
| oranžová Vypnutý kompresor | |
| Červená Chyba (viz kapitola Indikace poruch na stránce 300) | |
CS NRK0090V
Kontrolky LED indikující provozní režim
Kontrolky LED indikující provozní režim zobrazují následující možnosti nastavení
| Symbol | Popis |
| Režim ECO:Provoz sesnižen ou spotřebou elektricki energie.Chladić výkon 1 – 3 | |
| Režim QUIET (TICH?):Provoz sesnižen ou hlučností.Chladić výkon 1 – 4 | |
| Režim PERFORMANCE (VÝKON):Chladić výkon 1 – 5 | |
| Režim FREEZER:Provoz s vytaženým prostonem pro zmazané potraviny. Vychladi oský vnitřní prostor přístroje na -5°C |
8 Použití
8.1 Před prvním použitím
POZNÁMKA
V chladničce neuchovávejte zboží po dobu prvních 4 hodin od spuštění. Při prvním uvedení chladničky do provozu může dojít k tvorbě mírného zápachu, který zmizí za několik hodin. Obutní nezotne dohlo nasuštínáta.
3

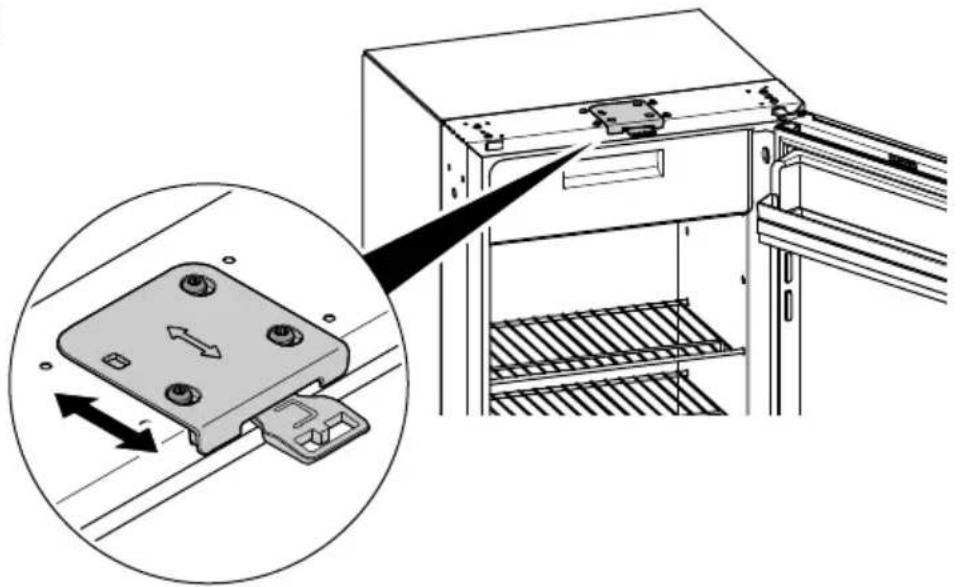

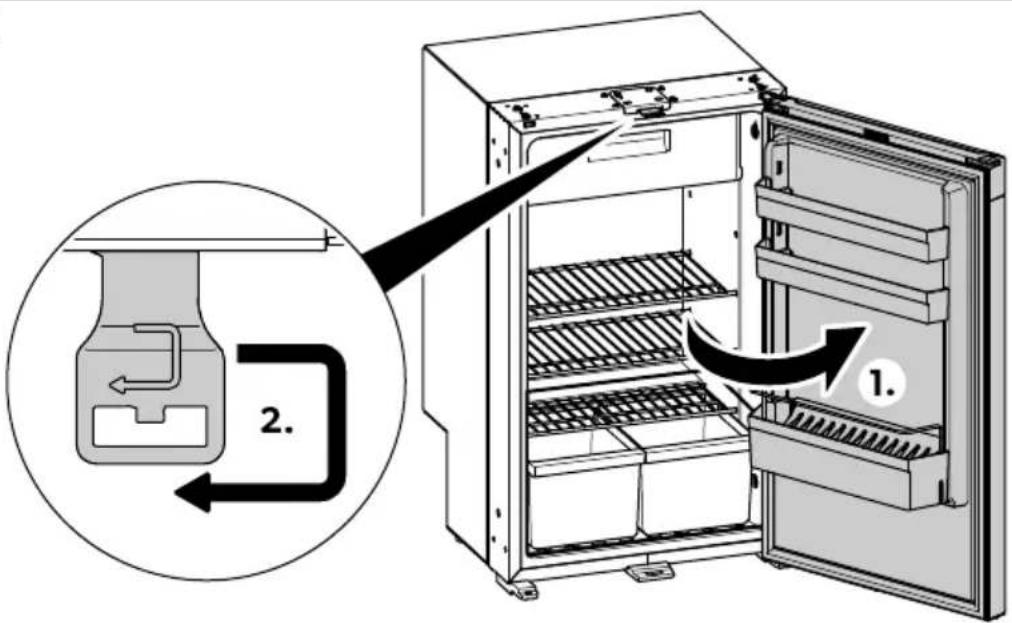

POZNÁMKA Zkontrolujte, zda je nainstalována nastavitelná dveřní západka. V případě potřeby objednejte nastavitelnou dveřní západku (dometic.com) a použijte ji místo pevné dveřní západky.
Dveřní západka je z výroby nastavena do polohy A. Posuňte dveřní západku do polohy B.
POZNÁMKA Pokud je dveřní západka v poloze B, při zavírání se ujistěte, že jsou dvířka řádně zajištěna (viz kapitola Zavření a zajištění dvířek chladničky na stránce 291).
8.2 Informace k uchovávání potravin
UPOZORNĚNÍ! Nebezpečí ohrožení zdraví
Pokud je chladnička delší dobu vystavena okolní teplotě pod 10 °C, nelze zaručit regulaci teploty v prostoru pro zmrazené potraviny. To může způsobit zvýšení teploty v prostoru pro zmrazené potraviny a rozmrazení uchovávaného zboží.
POZOR! Nebezpečí poškození
Při plnění chladničky nepřekračujte maximální zatížení na dveřní polici a dveře (viz Technické údaje.) V prostoru pro zmrazené potraviny neuchovávejte sycené nápoje.
Abyste zabránili odpadu z potravin, dbejte následujícího:
- Udržujte výkyvy teploty co nejnižší. Chladničku otevírejte pouze na nezbytně nutnou dobu. Potraviny skladujte takovým způsobem, aby vzduch mohl stále dobře cirkulovat.
- Teplotu nastavte podle množství a typu potravin.

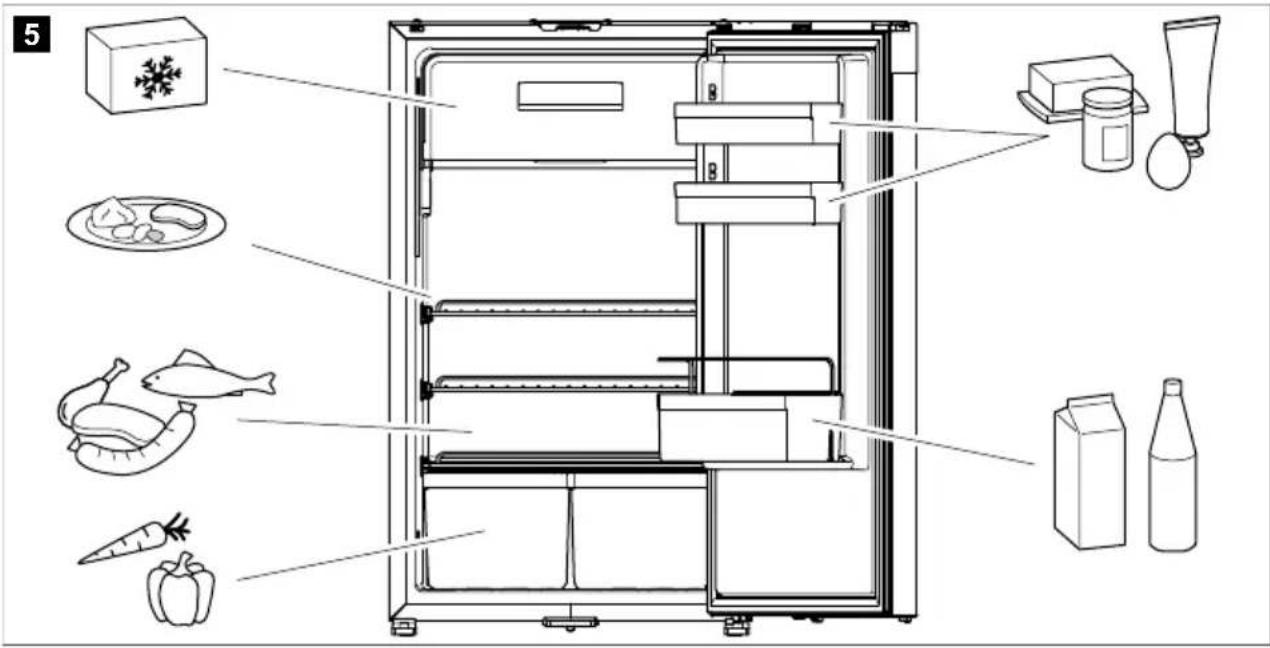

- Různé druhy potravin uložte podle obrázků.
- Potraviny mohou snadno pohlcovat nebo uvolňovat zápach nebo vůni. Potraviny vždy uchovávejte zakryté nebo v uzavřených nádobách/lahvích. Potraviny skladujte podle obrázku ().
- Chladničku otevírejte pouze na nezbytně nutnou dobu.
- Teplé pokrmy nechejte před uložením do přístroje vychladnout.
- Odmrazte chladničku, jakmile se vytvoří vrstva ledu.
- Zabraňte vzniku zbytečně nízkých vnitřních teplot.
- Pro optimální spotřebu elektrické energie umístěte police a zásuvky podle jejich polohy při dodání.
- Pravidelně kontrolujte, zda těsnění dveří stále správně sedí.
- Pravidelně čistěte kondenzátor od nečistot a prachu.
8.4 Použití dvířek chladničky
UPOZORNĚNÍ! Riziko zranění
Při nesprávném použití může dojít k úplnému uvolnění dvířek chladničky a prostoru pro zmrazené potraviny od přístroje.

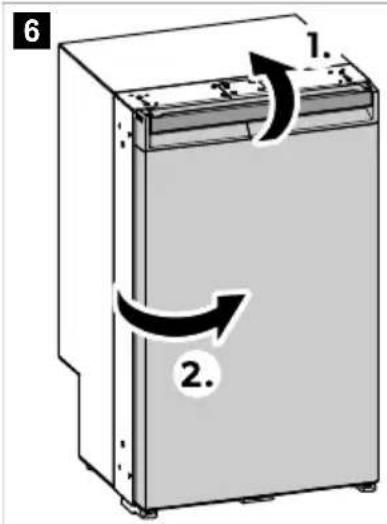

8.4.1 Otevření dvířek chladničky
POZNÁMKA: Dbejte na to, abyste za rukojeť tahali na opačné straně, než je zarážka dveří. Věnujte pozornost odpovídající poloze posuvníku. Viz související návod k montáži.
Při otevírání dveří chladničky postupujte podle obrázku.

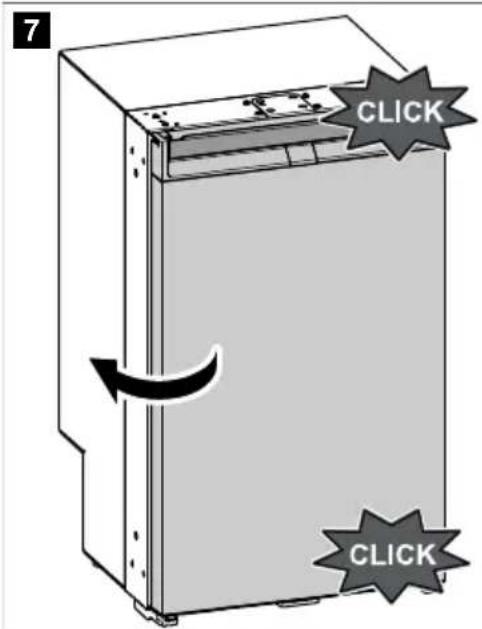

8.4.2 Zavření a zajištění dvířek chladničky
UPOZORNĚNÍ! Riziko zranění
Nejsou-li dvířka správně zajištěna, opatrně zatlačte na horní a spodní část dvířek, dokud nebudou bezpečně spočívat na svém místě.
POZNÁMKA: Dvířka chladničky jsou opatřena západkovým mechanismem, který také slouží k jejich ochraně při přepravě.
Dvířka přitlačte, abyste uslyšeli cvaknutí nahoře a dole.
Dvířka jsou nyní zavřená a zajištěná.

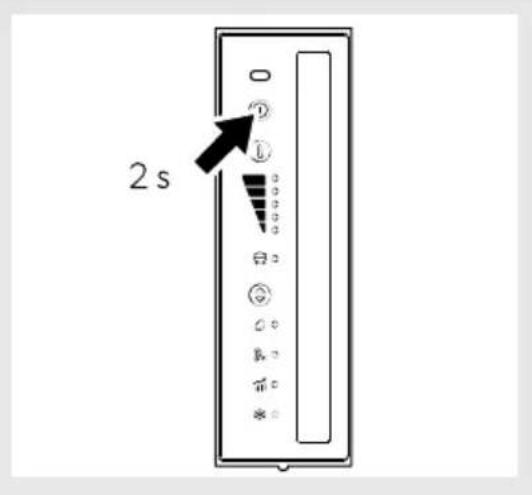

8.5 Zapnutí a vypnutí
POZNÁMKA: Chladničku vždy vypněte, pokud ji nebudete delší dobu používat.
Chcete-li chladničku zapnout, stiskněte tlačítko a podržte jej stisknuté po dobu alespoň 2 s. Chladnička se zapne s naposledy zvoleným nastavením chladicího výkonu a provozním režimem. Chcete-li přístroj vypnout, podržte tlačítko stisknuté po dobu alespoň 2 s.
8.6 Nastavení provozních režimů
POZNÁMKA: Při používání režimu ECO, PERFORMANCE nebo FREEZER zůstane systém v tomto režimu, dokud jej nezměníte.
Chcete-li nastavit provozní režim, opakovaně stiskněte tlačítko, dokud se nerozsvítí kontrolka požadovaného provozního režimu.
Dostupné jsou následující provozní režimy:
Používání režimu ECO
Když je aktivní režim ECO, pracuje chladnička se sníženou spotřebou energie při chladicím výkonu 1–3.
Bude svítit LED kontrolka provozního režimu ECO a kontrolka zvoleného chladicího výkonu.
Používání režimu QUIET
Když je aktivní režim QUIET, pracuje chladnička se sníženou hlučností při chladicím výkonu 1–4.
POZNÁMKA
Režim QUIET není k dispozici, pokud chladnička běží v režimu FREEZER. Při použití režimu QUIET zůstane chladnička v tomto režimu po dobu 8 h a poté se vrátí do dříve zvoleného režimu (ECO nebo PERFORMANCE).
Bude svítit LED kontrolka provozního režimu QUIET (2) a kontrolka zvoleného chladicího výkonu.
Používání režimu PERFORMANCE
S aktivovaným režimem PERFORMANCE běží chladnička ve standardním režimu při chladicím výkonu 1 - 5. Bude svítit LED kontrolka provozního režimu PERFORMANCE (→) a kontrolka zvoleného chladicího výkonu.
Používání režimu FREEZER
S aktivovaným režimem FREEZER se celý vnitřní prostor chladničky vychladí na -5 °C.
POZNÁMKA: Chcete-li použít režim FREEZER, vyjměte prostor pro zmrazené potraviny.
Bude svítit LED kontrolka provozního režimu FREEZER (sp) a kontrolky jednotlivých chladicích výkonů.
8.7 Nastavení chladicího výkonu
Chcete-li nastavit chladicí výkon, opakovaně stiskněte tlačítko ( ), dokud nedosáhnete požadovaného chladicího výkonu.
8.8 Přemístění polic
VÝSTRAHA! Nebezpečí úrazu dětí
Všechny police jsou pevné, takže děti nemohou do chladničky spadnout. - Prostřední police vyjměte pouze za účelem čištění.
Pro změnu polohy polic dle potřeby postupujte podle obrázku.
8.9 Vyjmutí prostoru pro zmrazené potraviny
POZOR! Nebezpečí poškození
Před vyjmutím prostoru pro zmrazené potraviny zavřete jeho dvířka. Uchopte prostor pro zmrazené potraviny za dno. Prostor pro zmrazené potraviny se nesnažte vytáhnout za dvířka. Prostor pro zmrazené potraviny uložte na suchém a bezpečném místě.
Při vyjímání prostoru pro zmrazené potraviny postupujte podle obrázku.
VÝSTRAHA! Nebezpečí usmrcení elektrickým proudem
Před čištěním a údržbou vždy odpojte chladničku od zdroje napájení.
POZOR! Nebezpečí poškození
Při čištění nepoužívejte brusné čisticí prostředky ani tvrdé předměty. K odstraňování ledu nebo uvolňování zamrzlých předmětů nepoužívejte tvrdé nebo ostré nástroje. Dbejte na to, aby do těsnění nevnikla voda. Mohlo by dojít k poškození elektroniky.
POZOR! Nebezpečí poškození
Světelný zdroj může vyměnit pouze výrobce, zástupce servisu nebo podobně kvalifikovaná osoba, aby se zamezilo nebezpečí.
Vnitřní a vnější části chladničky pravidelně čistěte vlhkým hadříkem, jakmile dojde k jejich znečištění. Po vyčištění vytřete chladničku utěrkou dosucha.
Pravidelně kontrolujte odtok vodního kondenzátu. Podle potřeby vyčistěte odtok vodního kondenzátu. Pokud je ucpaný, hromadí se kondenzát na dně chladničky. Z kompresoru pravidelně odstraňujte prach a nečistoty vlhkým hadříkem.
Chladicí okruh
Chladicí okruh nevyžaduje žádnou údržbu.
Odmrazování chladničky
POZOR! Nebezpečí poškození
Nepoužívejte žádné mechanické nebo jiné nástroje k urychlení procesu rozmrazování.
POZNÁMKA: Postupem času se na zadní stěně uvnitř chladničky tvoří námraza. Pokud je tato vrstva námrazy asi 3 mm silná, chladničku odmrazte.
Při odmrazování chladničky postupujte podle vyobrazení.
10
Nastavení dvířek chladničky do polohy pro uskladnění
UPOZORNĚNÍ! Riziko zranění
Poloha pro uskladnění nesmí být nastavena během jízdy.
POZNÁMKA: Pokud nebudete chladničku delší dobu používat, nastavte dvířka do polohy pro uskladnění. Tak se zabrání tvorbě plísně.
Odmrazte chladničku (viz Odmrazování chladničky na straně 296). Nastavte dvířka do polohy pro uskladnění, jak ukazují obrázky.
11
POZNÁMKA: V zájmu zajištění bezpečného provozu 12 V spotřebičů v karavanu během jízdy je třeba zajistit, aby tažné vozidlo poskytovalo dostatečné napětí. U některých vozidel může řídící jednotka elektrického systému automaticky vypnout napájení spotřebiče, aby tak chránila akumulátor. V tomto ohledu se informujte u výrobce vašeho vozidla.
13
| Porucha Možná příčina Návrh řešení | ||
| Chladnička nefunguje. | Pojistka kabelu stejnosměrného prou-du je vadná. | Vyměňte pojistku (13 na stránce 298). |
| Pojistka vozidla je přepálená. Vyměňte pojistku vozidla.Informujte se v návodu k obsluze svého vozidla. | ||
| Autobaterie je vybitá. Zkontrolujte autobateriia případněji nabijte. | ||
| Teplota na kompresoru je příliš nízká (< 0 °C). | Všechny vnější ventilační mřížky zcela zavřete/zakryjte izolačním materiálem. | |
| Chladnička se automaticky vypne, jakmile je napětí nedostatečné.(Vypínací napětí: 10,4 V) | Nabijte baterii. Chladnička se opět spustí automaticky.(Napětí k opětovnému zapnutí: 11,7 V) | |
| Nedostatečné chlazení, zvýšení vnitřní teploty. Kompresor běží nepřetržitě. | Větrání kolem agregátu je nedostatečné. | Zkontrolujte, zda jsou větrací mřížky volné.Chladničku přesuňte na jiné místo. |
| Vnitřní stěny jsou pokryté námrazou. Zkontrolujte, zda se dvířka chladničky správně zavírají.Ujistěte se, že těsnění chladničky správně sedí a není poškozené. | ||
| Porucha Možná příčina Návrh rešení | ||
| > Odmrazte chladničku (viz Od-mrazování chladničky na stránce 296). | ||
| Je nastavena příliš vysoká teplota. Nastavte nížší teplotu. | ||
| Příliš vysoká okolní teplota. Dočasně sejměte větrací mřížku,aby teplý vzduch rychleji unikal. | ||
| Do chladničky bylo najednou umístě-no příliš velké množství potravin. | ||
| Do chladničky byly najednou umístěny příliš teplé potraviny. | ||
| Chladnička ještě není dlouho v provo-zu. | ||
| Znečištěný kondenzátor. Vycistěte kondenzátor (viz kapitolaČištění a péče na stránce 295). | ||
| Vadný ventilátor. Kontaktujte autorizovaného zástup-ce servisu. | ||
| Nedostatečné chlazení, zvýšení vnitřní teploty. | Přerušení přívodního vodiče bate-rie – elektronika. | > Obnovte spojení. |
| Kompresor neběží (připojení k baterii) | Závada hlavního vypínače (pokud je instalován.) | > Vyměňte hlavní vypínač. |
| Spálení přídavné pojistky vodiče (po-kud je instalována.) | > Vyměňte pojistky vodiče. | |
| Napětí baterie je příliš nízké. Nabijte bateriá | ||
| Příliš nízká kapacita baterie. Vyměňte bateriá | ||
| Uvolněné kabely.Špatný kontakt (koroze). | > Obnovte spojení. | |
| Příliš malý průřez vodiče. Vyměňte kabel. | > | |
| Kompresor je vadný. Kontaktujte autorizovaného zástup-ce servisu. | ||
| Neobvyklé zvuky. | Součást chladicího okruhu se nemůže volně pohybovat (dotýká se stěny.) | > Opatrně vyhněte příslušný díl smě-rem od překážky. |
| Cizí těleso mezi chladicím agregátem a stěnou. | > Odstraňte cizi těleso. | |
| Hluk ventilátoru. Kontaktujte autorizovaného zástup-ce servisu. | ||
| Při pohybu se nechtěně otvírají dvířka (např. při jízdě). | Dveřní západka je nastavena do polo-hy A (viz kapitola Nastavení dveřní zá-padky na stránce 288). | > Nastavte dveřní západku do polohy B. |
| Dveře se správně nezavírají. | Dveřní západka je nastavena do polo-hy A (viz kapitola Nastavení dveřní zá-padky na stránce 288). | > Nastavte dveřní západku do polohy B. |
| Dveřní západka je nastavena do po-lohy B (viz kapitola Nastavení dveřní západky na stránce 288), ale dvířka nejsou řádně zajištěna. | > Při zavíraní dvířek se ujistěte, že jsou řádně zajištěna. | |
Indikace poruch
POZNÁMKA
Všechny poruchy indikuje červeně blikající chybová kontrolka (viz Ovládací a indikační prvky na straně 287). Počet světelných impulzů závisí na typu závady. Každý světelný impulz trvá čtvrtinu sekundy. Po sekvenci světelných impulzů následuje pauza. Sekvence se pro příslušnou závadu opakuje každé čtyři sekundy.
V režimech ECO, PERFORMANCE a FREEZER je navíc slyšet pípání.
| Frekven-ce blikání | Chyba Možná příčina | |
| 1 Podpětí nebo přepětí Napájecí napětí je mimo nastavený rozsah. | ||
| 2 Nadproud ve ventilátoru Ventilátor zatěžuje elektronickou jednotku více než 1 A . | ||
| 3 Motor nestartuje | Zaseknutý rotor.Tlakový rozdíl v chladicím systému je příliš vysoký. | |
| 4 Příliš nízké otáčky | Pokud je chladicí systém přetížen, nelze udržet minimální otáč-ky motoru. | |
| 5 | Příliš vysoká teplota elektronické jednot-ky | Při vysokém zatížení chladicího systému nebo v případě příliš vysoké teploty je elektronická jednotka příliš horká. |
| Trvale Poruchy snímače teploty Snímač teploty je vadný. | ||
11 Záruka
Na výrobek je poskytována záruka v souladu s platnými zákony. Pokud je výrobek vadný, kontaktujte pobočku výrobce ve vaší zemi nebo svého prodejce (viz dometic.com/dealer).
K vyřízení opravy nebo záruky nezapomeňte odeslat následující dokumenty:
- kopii účtenky s datem zakoupení,
- uvedení důvodu reklamace nebo popis vady.
Upozorňujeme, že oprava svépomocí nebo neodborná oprava může ohrozit bezpečnost a vést ke ztrátě záruky.
12 Likvidace
POZOR! Nebezpečí poškození
Izolace chladicího přístroje obsahuje hořlavý cyklopentan a vyžaduje speciální postupy likvidace. Chladicí přístroj odevzdejte na konci jeho životního cyklu do vhodného střediska pro recyklaci.
Kdekoliv je to možné, třídte obalový materiál do příslušných kontejnerů. Informace o likvidaci výrobku v souladu s platnými předpisy pro likvidaci vám sdělí místní recyklační středisko nebo specializovaný obchodník. Evropa: Výrobek lze zlikvidovat bezplatně.
13 Technické údaje
Aktuální prohlášení o shodě EU pro váš přístroj naleznete na příslušné stránce produktu na dometic.com nebo kontaktujte přímo výrobce (viz dometic.com/dealer).
| NIXO 090V | |
| Obsah | |
| • Chladc/prostor | 79L |
| • Prostor pro zmazemé potraviny | 8,4L |
| • Celkový objem | 87L |
| • Celkový objem (bezprostoru pro zmazemé potraviny) | 92L |
| Napáječí napětí | 12/24V= |
| Ochran anapajecího akumulátoru (12 V) | |
| • Vypinací napětí | 10,4V |
| • Napětí kopěltovnámuzapnutí | 11,7V |
| Ochran anapajecího akumulátoru (24 V) | |
| • Vypinací napětí | 22,8V |
| • Napětí kopěltovnámuzapnutí | 24,2V |
| Spotřeba elektrickol energie | 0,35 kWh /24 h |
| Kůmatická třída | T |
| Teplotní rozah pro skladování | |
| • Chladníčka | 0 °C ... 15 °C |
| • Prostor pro zmazemé potraviny | -12 °C ... -5 °C |
| • Rehm FREEŽER (MRAŽNIČKA) | -5 °C ± 2 °C |
| Zamýšlen áteplota okolního prostřídící | 16 °C ... 43 °C |
| Chladvo | R600a |
| Množství chladva | 22 g |
| Bovivalent CO 2 | 0,000t |
Magyar
Toórežimi nádu-LED-idnáltavad járgmisi seadete-valfluid:
- Valkse režimi točoržimi nádku LED-tuli (2) ja valitud jahutustaseme nádku LED-tuli sottib.
Jõ udlusre Žimí k asutamine
- COPYRIGHT
- DÔLEŽITÉ OZNÁMENIA
- VYSVETLENIE SYMBOLOV NA ZARIADENÍ
- BEZPEČNOSTNÉ POKYNY
- ZÁKLADY BEZPEČNOSTI
- VÝSTRAHA! NEBEZPEČENSTVO ZÁSAHU ELEKTRICKÝM PRÚDOM
- VÝSTRAHA! NEBEZPEČENSTVO VÝBUCHU
- UPOZORNĚNÍ! NEBEZPEČÍ OHROŽENÍ ZDRAVÍ
- OBSLUHA
- POUŽÍVÁNÍ REŽIMU ECO
- POUŽÍVÁNÍ REŽIMU QUIET
- SK NRX0090V
- POZNÁMKA
- POUŽÍVÁNÍ REŽIMU FREEZER
- PŘEMÍSTĚNÍ POLIC
- VÝSTRAHA! NEBEZPEČÍ ZÁSAHU ELEKTRICKÝM PROUDEM
- POZOR! NEBEZPEČENSTVO POŠKODENIA
- DŮLEŽITÉ POZNÁMKY
- VYSVĚTLENÍ SYMBOLŮ
- VÝSTRAHA
- UPOZORNĚNÍ
- POZOR
- VYSVĚTLENÍ SYMBOLŮ NA ZAŘÍZENÍ
- BEZPEČNOSTNÍ POKYNY
- ZÁKLADNÍ BEZPEČNOST
- VÝSTRAHA! NEBEZPEČÍ USMRCENÍ ELEKTRICKÝM PROUDEM
- VÝSTRAHA! NEBEZPEČÍ POŽÁRU
- VÝSTRAHA! NEBEZPEČÍ VÝBUCHU
- VÝSTRAHA! NEBEZPEČÍ OHROŽENÍ ZDRAVÍ
- VÝSTRAHA! NEBEZPEČÍ UVÍZNUTÍ DĚTÍ
- UPOZORNĚNÍ! RIZIKO ZRANĚNÍ
- POZOR! NEBEZPEČÍ POŠKOZENÍ
- BEZPEČNOST ZA PROVOZU CHLADNIČKY
- OBSAH DODÁVKY
- URČENÉ POUŽITÍ
- CHLADNIČKA SE NEHODÍ PRO
- TECHNICKÝ POPIS
- OVLÁDACÍ A INDIKAČNÍ PRVKY
- LED INDIKÁTOR STAVU KOMPRESORU A PORUCH
- CS NRK0090V
- KONTROLKY LED INDIKUJÍCÍ PROVOZNÍ REŽIM
- POUŽITÍ
- PŘED PRVNÍM POUŽITÍM
- INFORMACE K UCHOVÁVÁNÍ POTRAVIN
- POUŽITÍ DVÍŘEK CHLADNIČKY
- OTEVŘENÍ DVÍŘEK CHLADNIČKY
- ZAVŘENÍ A ZAJIŠTĚNÍ DVÍŘEK CHLADNIČKY
- ZAPNUTÍ A VYPNUTÍ
- NASTAVENÍ PROVOZNÍCH REŽIMŮ
- POUŽÍVÁNÍ REŽIMU PERFORMANCE
- NASTAVENÍ CHLADICÍHO VÝKONU
- VÝSTRAHA! NEBEZPEČÍ ÚRAZU DĚTÍ
- VYJMUTÍ PROSTORU PRO ZMRAZENÉ POTRAVINY
- CHLADICÍ OKRUH
- ODMRAZOVÁNÍ CHLADNIČKY
- NASTAVENÍ DVÍŘEK CHLADNIČKY DO POLOHY PRO USKLADNĚNÍ
- INDIKACE PORUCH
- ZÁRUKA
- LIKVIDACE
- TECHNICKÉ ÚDAJE
- MAGYAR
- JÕ UDLUSRE ŽIMÍ K ASUTAMINE
Značka : DOMETIC
Model : NRX 90V
Kategorie : Lednička
