KÄYTTÖOHJE NRX 90V DOMETIC

1 Tärkeitä huomautuksia....217
2 Symbolien selitykset.... 217
3 Laitteen symbolien selitykset....218
4 Turvallisuusohjeet....218
5 Toimituskokonaisuus....220
6 Käyttötarkoitus....220
7 Tekninen kuvaus....221
8 Käyttö....224
9 Puhdistus ja hoito....231
10 Vianetsintä....234
11 Takuu....236
12 Hävittäminen....236
13 Tekniset tiedot....236

1 Tärkeitä huomautuksia

Lue nämä ohjeet huclellisesti ja noudala kaikkia tämän tuotteen käyttöohjeissa annettuja ohjeita, määäräyksiä ja varoituksia. Näin varmistat, että tuotteen asennus, käyttö ja huolto sujuu aina oikein. Näiden ohjeiden TÄYTTY jäädä tuotteen yhteyteen.

Käyttämällä tuotetta vahvistat lukeneesi kaikki ohjeet, määräykset ja varoitukset huolellisesti ja että ymmärrät ja hyväksyt tässä annetut ehdot. Sitoudut käyttämään tuotetta ainoastaan sen käyttötarkoitukseen ja ilmoiletuissa käyttökohteissa ja noudattaen tässä tuotteen käyttöohjeessa annettuja ohjeita, määräyksiä ja varoituksia sekä voimassa olevia lakeja ja määräyksiä. Tässä annettujen ohjeiden ja varoitusten lukematta ja noudattamatta jättäminen voi johtaa omaan tai muiden loukkaantumiseen, tuotteen vaurioitumiseen tai muun ympäriillä olevan ornaisuuden vaurioitumiseen. Tähän tuotteen käyttöohjeeseen, ohjeisiin, määräyksiin ja varoituksiin sekä oheisdokumentteihin voidaan tehdä muutoksia ja niitä voidaan päivittää. Katso ajantasaiset tuotetiedot osoitteesta documents.dometic.com.

2 Symbolien selitykset

Merkkisana tunnistaa turvallisuusviestejä ja omaisuusvahinkoihin liittyviä viestejä ja osoittaa lisäksi vaaratekijän vakavuusasteen.

VAROITUS!

viittaavat vaaralliseen tilanteeseen, joka voi johtaa kuolemaan tai vakavaan loukkaantumiseen, jos ohjeita ei noudateta.

HUOMIO!

viittaavat vaaralliseen tilanteeseen, joka voi johtaa lievään tai kohtalaiseen loukkaantumiseen, jos ohjeita ei noudateta.

HUOMAUTUS!

viittaavat tilanteeseen, joka voi johtaa esinevahinkoon, jos ohjeita ei noudateta.

OHJE Tuotteen käyttöä koskevia lisätietoja.

3 Laitteen symbolien selitykset

Varoitus! Tulipalovaara. Syttyvät materiaalit.

4 Turvallisuusohjeet

Perusturvallisuus

VAROITUS! Sähköiskun vaara

Jääkaapin saavat asentaa ja irrottaa ainoastaan tehtävään pätevät henkilöt.
Anna kosteisiin tiloihin ja vedelle altistuville alueille tehtävät asennustyöt ainoastaan ammattilaisen tehtäväksi.
Jos asennat jääkaapin katoksen tai vastaavan alle, varmista, että jääkaappi on suojassa sateelta ja roiskevedeltä.
Jääkaappia ei saa ottaa käyttöön, jos siinä on näkyviä vaurioita.
Ainoastaan pätevä henkilöstö saa korjata tätä jääkaappia. Epäasianmukaisista korjauksista saattaa aiheutua huomattavia vaaroja tai vahinkoa jääkaapille.
Jos tämän jääkaapin liitäntäjohto vaurioituu, valmistajan tai valtuutetun asiakaspalvelun tai vastaavasti pätevän henkilön pitää vaihtaa se vaaran välttämiseksi.
Kun sijoitat jääkaappia paikalleen, varmista, ettei virtajohto tartu kiinni mihinkään eikä vaurioidu.
Älä kosketa avojohtimia koskaan paljain käsin.

VAROITUS! Palovaara

Jäähdytyskierron sisältämä kylmäaine on helposti syttyvää, ja jos sitä vuotaa, on olemassa vaara, että tilaan kertyy palavia kaasuja, jos laite on pienessä tilassa. Jos jäähdytyskierrossa on mikä tahansa vaurio:
- Pidä avoliekit ja mahdolliset sytytyslähteet loitolla jääkaapista.
• Tuuleta tila huolellisesti.
- Kytke jääkaappi pois päältä.

Jos jääkaapissa on syttyvää kylmäainetta: Jäähdytyskierto sisältää pienen määrän ympäristöystävällistä mutta syttyvää kylmäainetta. Se ei vahingoita otsonikerrosta eikä edistä kasvihuoneilmiötä. Vuotava kylmäaine voi syttyä.
Jos jääkaapissa on syttyvää kylmäainetta: Älä käytä äläkä säilytä jääkaappia suljetussa tilassa, jossa ilma ei liiku lainkaan tai liikkuu vain minimaalisen vähän.
Jääkaapin eristeet sisältävät syttyvää syklopentaania, joten ne vaativat erityisen hävittämismenetelmän. Kun jääkaappi on tullut käyttöikänsä päähän, toimita se asianmukaiseen kierrätyspisteeseen.

VAROITUS! Räjähdysvaara

Älä säilytä jääkaapissa räjähdysalttiita esineitä kuten aerosolipurkkeja, joissa on ponneainetta.

VAROITUS! Terveysvaara

Tätä jääkaappia voivat käyttää valvonnan alaisuudessa myös vähintään 8-vuotiaat lapset samoin kuin henkilöt, joiden fyysiset, aistinvaraiset tai henkiset kyvyt ovat rajoittuneet tai joilta puuttuu laitteen käytön vaatima kokemus tai tietämys, mikäli edellä mainittuja henkilöitä on opastettu käyttämään jääkaappia turvallisesti ja mikäli henkilöt ymmärtävät laitteen käyttöön liittyvät riskit.

3–8-vuotiaat lapset saavat täyttää ja tyhjentää jääkaappia.

Lapset eivät saa ilman valvontaa puhdistaa laitetta eivätkä ryhtyä käyttäjälle sallittuihin kunnossapitotöihin.
Lapsia tulee valvoa sen varmistamiseksi, etteivät he leiki jääkaapilla.

VAROITUS! Lasten loukkuun jäämisen vaara

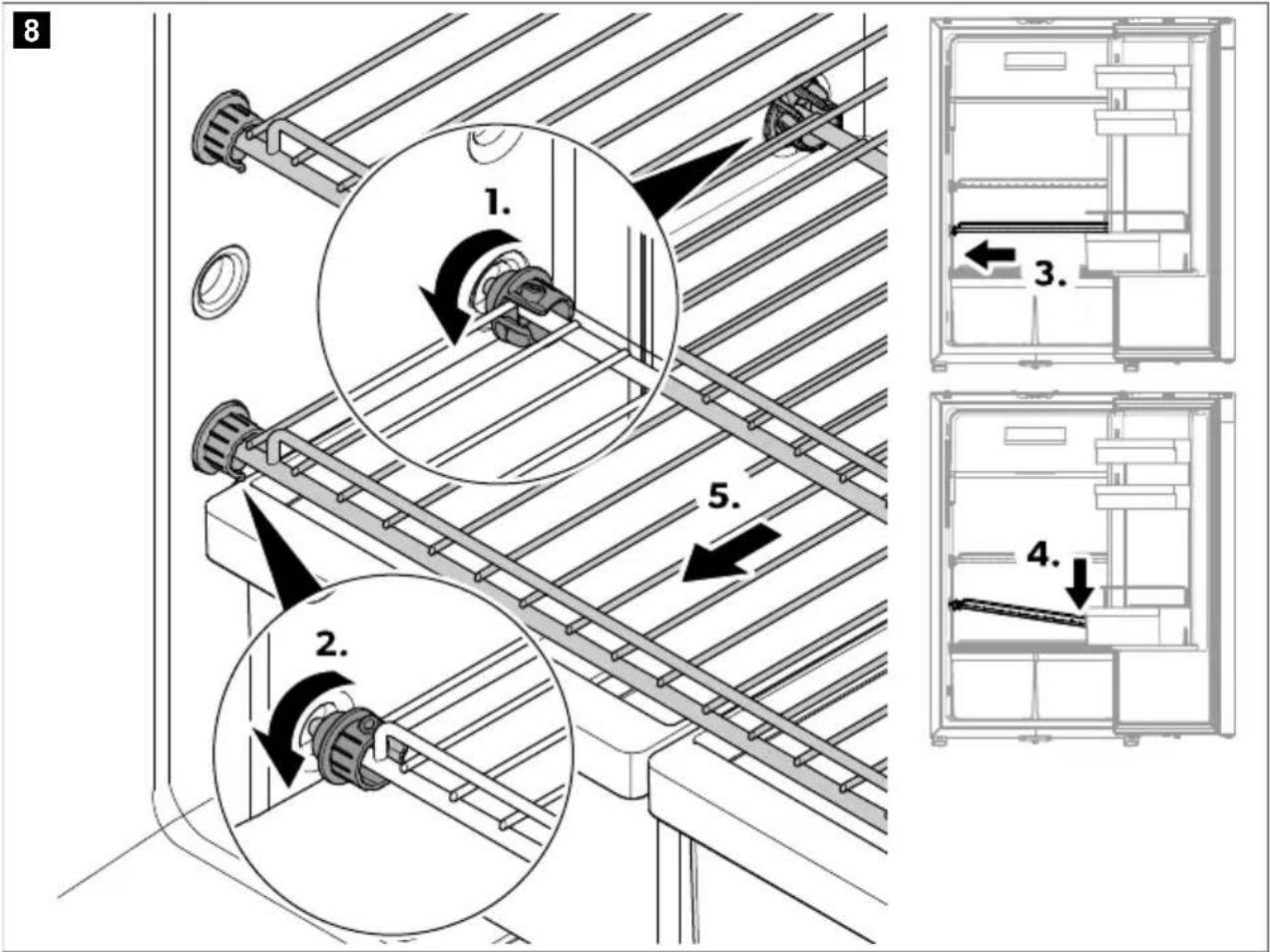

Varmista, että hyllyt on asennettu ja varmistettu niin, etteivät lapset voi lukita itseään jääkaapin sisälle.
Ennen kuin hävität vanhan jääkaapin:
- Irrota laatikko.
- Jätä hyllyt jääkaappiin, jotta lapset eivät voi kiivetä kaapin sisälle.
Nosta ovet pois paikaltaan.

HUOMIO! Terveysvaara

Jääkaappi on kiinnitettävä asennusohjeen mukaisesti, jotta jääkaapin epävakaudesta aiheutuva vaara voidaan välttää.

Pidä jääkaapissa ja sen syvennyksessä tai upotuskalusteessa olevat tuuletusaukot vapaina esteistä.
Älä käytä muita kuin valmistajan suosittelemia välineitä tai muita keinoja sulatuksen nopeuttamiseen.
Älä missään tapauksessa avaa tai vaurioita jäähdytyskiertoa.
Älä käytä jääkaapin sisällä sähkölaitteita, ellei valmistaja suosittele näitä sähkölaitteita tähän tarkoitukseen.

HUOMIO! Loukkaantumisvaara

Älä käytä tai säilytä syttyviä materiaaleja tässä jääkaapissa tai sen lähellä.
Älä aseta mitään jääkaapin päälle tai sitä vasten.
Älä tee tähän jääkaappiin mitään muutoksia.

HUOMAUTUS! Vahingonvaara

Huolehdi siitä, että mahdollinen kondenssiveden tyhjennysaukko pysyy aina puhtaana.
Jos jääkaapissa on tuuletusritilät, älä puhdista ajoneuvoa niiden lähettyviltä korkeapainepesurilla.
Jääkaappia ei saa altistaa sateelle.
Koskaan irrota pistoketta pistorasiasta johdosta vetämällä.

Kylmälaitteen käyttöturvallisuus

HUOMIO! Terveysvaara

Varmista, että panet jääkaappiin vain esineitä tai tuotteita, joita saa säilyttää valitussa lämpötilassa.
Puhdista säännöllisesti pinnat, jotka voivat joutua kosketuksiin elintarvikkeiden ja suojaamattomien viemärijärjestelmän osien kanssa.
Säilytä raaka liha ja kala jääkaapissa sopivissa säilytysastioissa, niin että ne eivät ole kosketuksissa muiden elintarvikkeiden kanssa eikä niistä voi valua mitään muihin elintarvikkeisiin.
Oven avaaminen pitkiksi ajoiksi voi merkittävästi nostaa lämpötilaa jääkaapin lokeroissa. Jos jääkaappi jätetään tyhjäksi pitkäksi ajaksi:
- Kytke jääkaappi pois päältä.
- Sulata jääkaappi.
- Puhdista ja kuivaa jääkaappi.
- Jätä ovi auki, jotta jääkaapin sisälle ei pääse muodostumaan hometta. Aseta jääkaapin ja pakastimen ovi talviasentoon, jos se on saatavana.

HUOMIO! Loukkaantumisvaara

Älä koske saranaan.
Sulje ja salpaa jääkaapin ovi ennen ajon alkua.
Jääkaapin taustapuolella oleva kylmäkoneisto kuumenee käytössä voimakkaasti. Jos jääkaapissa on tuuletusritilät, suojaudu kosketukselta lämpimien osien kanssa, kun irrotat tuuletusritilät.
Laitteen ovi tai pakastimen ovi saattaa väärin käytettynä irrota kokonaan laitteesta. Paina ovet kiinni niin, että naksahdusääni on selvästi kuultavissa ylhäältä ja alhaalta.

HUOMAUTUS! Vahingonvaara

Älä nojaa avointa jääkaapin ovea vasten.
Sijoita painavat esineet kuten pullot ja tölkit aina jääkaapin oveen, vihanneskaukaloon tai alimmalle hyllylle.
Jos jääkaapissa on kaksiosainen ovi eikä ovea ei ole lukittu oikein vastakkaiselta puolelta, työnnä ovea kyseisen puolen ylä- ja alaosasta, kunnes ovi lukittuu paikalleen.
Ylikuumenemisvaara! Huolehdi aina siitä, käytössä syntyvä lämpö saadaan johdettua riittävän hyvin pois. Huolehdi siitä, että jääkaappi on riittävän etäällä seinistä tai esineistä, jotta ilma pääsee kiertämään.
Älä täytä sisätilaa jäällä tai nesteellä.
Suojaa jääkaappi ja johto kuumuudelta ja kosteudelta.
Koskaan irrota pistoketta pistorasiasta johdosta vetämällä.

OHJE

Ota yhteyttä ajoneuvosi valmistajaan, jos ajoneuvosi akkuohjausjärjestelmä kytkee jääkaapin pois päältä akun suojaamiseksi.
Valitse keskimääräinen lämpötila-asetus, jos ympäristön lämpötila on 15 °C ... 25 °C.
Jos ovea ei ole lukittu oikein vastakkaiselta puolelta, työnnä ovea varovasti kyseisen puolen ylä- ja alaosasta, kunnes ovi lukittuu paikalleen.
Huomaa seuraava ruokahävikin välttämiseksi:

• Pidä lämpötilan heilahtelu mahdollisimman pienenä. Avaa pakastin vain tarvittaessa ja vain niin pitkäksi aikaa kuin on tarpeen. Säilytä elintarvikkeet niin, että ilma pääsee kiertämään hyvin.
• Varmista, että panet jääkaappiin vain esineitä tai tuotteita, joita saa säilyttää valitussa lämpötilassa.
• Sijoittele erityyppiset elintarvikkeet kuvien esittämällä tavalla.
• Jos lämpötilaa voidaan säätää: Säädä lämpötila elintarvikkeiden määrää ja tyyppiä vastaavaksi.
• Elintarvikkeeseen voi helposti tarttua hajua tai makua tai siitä voi irrota näitä. Säilytä elintarvikkeet aina peitettyinä tai suljetuissa astioissa/pulloissa.

5 Toimituskokonaisuus

Määrä Kuvaus
1 Kompressorijääkaappi
1 Pikakäyttöohje
1 Käyttöohje (vain verkkoversio)
1 Asennusohje

6 Käyttötarkoitus

Jääkaappi on tarkoitettu seuraaviin:

- Asennus matkailuvaunuihin, asuntoautoihin ja kuorma-autoihin

• Elintarvikkeiden jäähdyttäminen ja kylmäsäilytys
• Pakasteiden säilytys
  • Sisäkäyttö

Tätä jääkaappia ei ole tarkoitettu kaupalliseen, jakelu- eikä kotitalouskäyttöön.

Jääkaappi ei sovellu:

• Asennus merellisiin olosuhteisiin, esim. veneisiin
• lääkkeiden säilyttämiseen
• syövyttävien aineiden tai liuottimia sisältävien aineiden säilyttämiseen
• elintarvikkeiden nopeaan pakastamiseen
• Ulkokäyttö

Kun laitetta käytetään veneissä, se on asennettava oleskelutiloihin eikä avokannelle.

Pakastelokerot sopivat pakastettujen elintarvikkeiden säilyttämiseen, jäätelön säilyttämiseen ja valmistamiseen sekä jääkuutioiden valmistamiseen. Laite ei sovellu aiemmin sulatettujen elintarvikkeiden pakastamiseen.

Jääkaappi on tarkoitettu asennettavaksi kaapistoon tai asennussyvennykseen.

Ympäristön lämpötila 16 °C ... 43 °C välillä ja 90 % :n enimmäiskosteus takaavat parhaan jäähdytystehon.

Tämä tuote soveltuu ainoastaan näissä ohjeissa ilmoitettuun käyttötarkoitukseen ja käyttökohteeseen.

Näistä ohjeista saat tuotteen asianmukaiseen asennukseen ja/tai käyttöön tarvittavat tiedot. Väärin tehdyn asennuksen ja/tai väärän käyttötavan tai vääränlaisen huollon seurauksena laite ei toimi tyydyttävästi, ja se saattaa mennä epäkuntoon.

Valmistaja ei ota vastuuta tapaturmista tai tuotevaurioista, jotka johtuvat seuraavista:

• Väärin tehty asennus tai liitäntä, ylijännite mukaan lukien
• Väärin tehty huolto tai muiden kuin valmistajalta saatavien alkuperäisten varaosien käyttö
• Tuotteeseen ilman valmistajan nimenomaista lupaa tehdyt muutokset
• Käyttö muuhun kuin tässä ohjeessa ilmoitettuun tarkoitukseen

Dometic pidättää itsellään oikeuden muutoksiin tuotteen ulkonäössä ja spesifikaatioissa.

7 Tekninen kuvaus

Jääkaappi on kompressorijääkaappi.

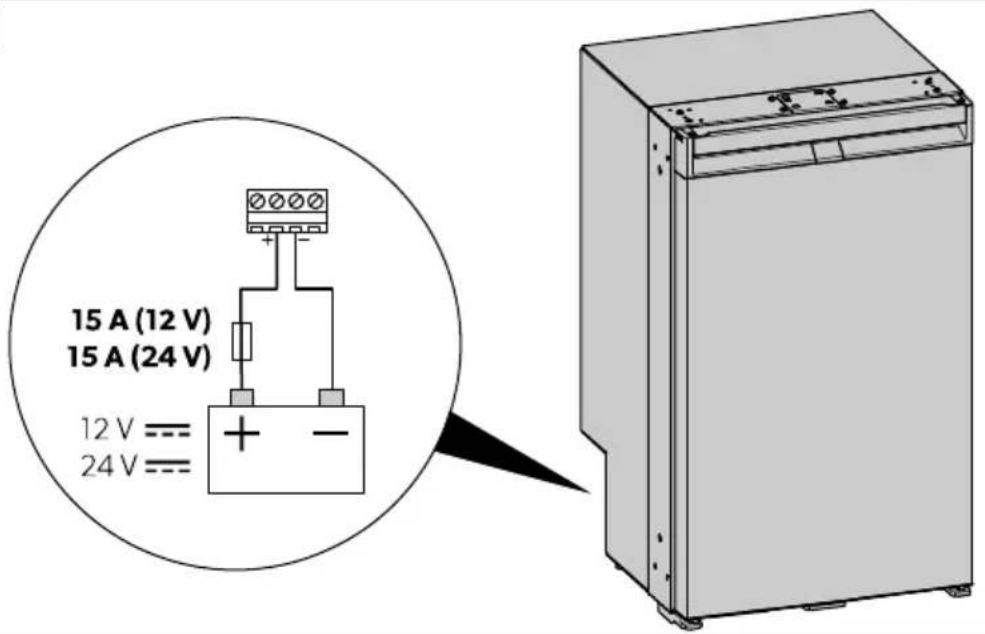

Jääkaappia voi käyttää 12 V :n tai 24 V :n tasajännitteellä. Siten jääkaappi soveltuu esim. leirintä- ja veneilykäyttöön.

Malissa on tehdasasennettu pakastelokero, jonka voi poistaa ja asentaa takaisin paikalleen.

Jääkaapin ovessa on lukitusmekanismi, joka toimii myös kuljetustukena.

Kaikki jäähdytyslaitteessa käytetyt materiaalit ovat elintarvikkeille harmittomia.

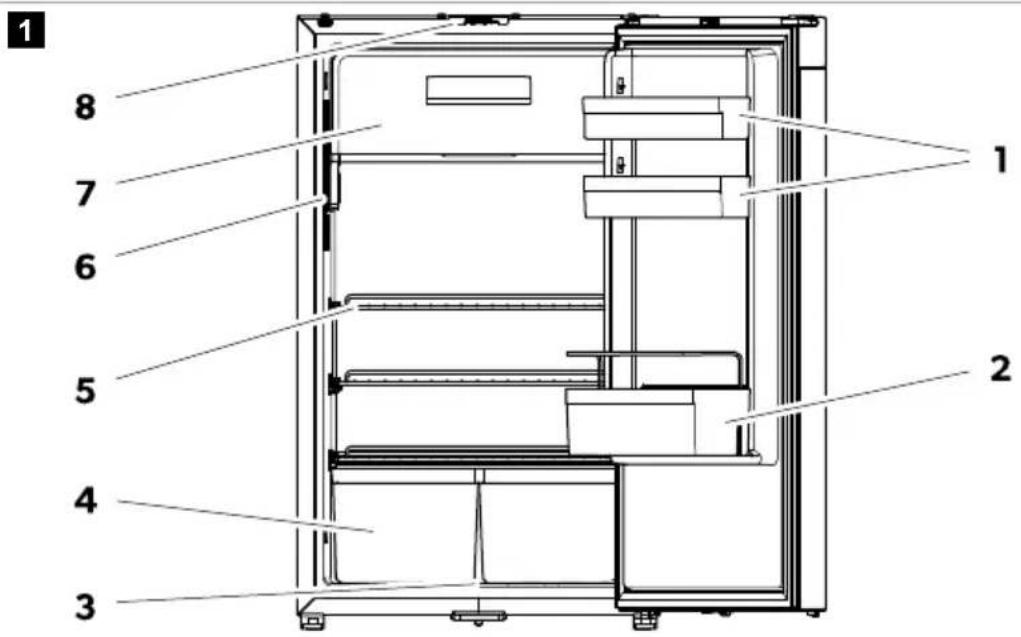

Laitekuvaus

1 8 7 6 5 4 3 1 2

Nro Selitys
1 Oviteline
2 Pullohylly
3 Kondensaatin poistojohdin
4 Vihanneslaatikko
5 Hyllytaso
6 Näytöllä varustettu ohjauspaneeli
7 Pakastelokero
8 Tuuletuksen ovisalpa

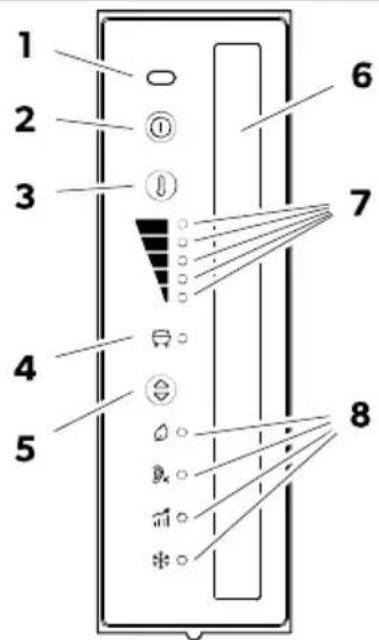

Käyttö- ja näyttölaitteet

2

1 2 3 4 5 6 7 8

Nro Selitys
1 Oven avauksen infrapuna-anturi
2	Virtapainike
3	Jäähdytystason asetuspainike
4 Kompressorin ja virheilmaisimen LED
5	Käyttötilapainike
6 Sisävalaistus
7	Jäähdytystason ilmaisimen LEDit
	Jäähdytystaso 5
	Jäähdytystaso 4
	Jäähdytystaso 3
	Jäähdytystaso 2
	Jäähdytystaso 1
8 Käyttötilan ilmaisimen LEDit

Kompressorin ja virheilmaisimen LED

Kompressorin ja virheilmaisimen LED ilmaisee kompressorin käyttötilan tai virheen:

Väri Kuvaus
sininen Kompressori on päällä
oranssi Kompressori on pois päältä
punainen Virhe (katso kappale Virheen näyttö sivulla 236)

FI NRX0090V

Käyttötilan ilmaisimen LEDit

Käyttöslan ilmaisimen LEDt ilmaisevat seuraavat asotuzvaihtoshdot:

Symboli	Kuvaus
	ECO-tilaKäyttö pienemmällä energiankulutukasillaJäähdytyotaso 1 - 3
	QUIETtilaKäyttö pienemmällä melutasollaJäähdytyotaso 1 - 4
	PERFORMANCE-tilaJäähdytyotaso 1 - 5
	FREEZER-tilaKäyttö pakaatelokeron dileasa poistettuna jaäkaapin koko sisätilan jaähdytys - 5 °C in lämpötilaan:

8 Käyttö

8.1 Ennen ensimmäistä käyttökertaa

OHJE

Ata sälytä jaäkaapissa tuotteita ensimmästen 4tunnin akana käynnistykisenjälkeen.
Nun jaäka appi otataan ensimmästä kert as käyttöön, voi muodostua hajua, jola halhtuu muutaman hauinlukuma. Tisilataa saaristila kauas

3

OHJE Tarkista, onko säädettävä ovisalpa asennettu. Tilaa säädettävä ovisalpa tarvittaessa (dometic.com) ja vaihda kiinteä ovisalpa säädettävään ovisalpaan.

Ovissalpa asennetaan tehtaalla asentoon A. Siirrä ovisalpa asentoon B.

4 A B

OHJE Jos ovisalpa on asennossa B, varmista, että ovi loksahtaa suljettaessa (katso kappale Jääkaapin oven sulkeminen ja lukitseminen sivulla 227).

8.2 Elintarvikkeiden säilyttämistä koskevia tietoja

HUOMIO! Terveysvaara

Jos jääkaappi on pitkään alttiina alle 10 °C :n ympäristönlämpötilalle, pakastelokeron lämpötilan säätöä ei voida enää taata. Tämä voi saada pakastelokeron lämpötilan nousemaan ja siellä olevat ruoat sulamaan.

HUOMAUTUS! Vahingonvaara

Huomioi jääkaappia täyttäessäsi ovihyllyn ja oven enimmäiskuormitus (katso Tekniset tiedot).
Älä säilytä hiilihappopitoisia juomia pakastelokerossa.

Huomaa seuraava ruokahävikin välttämiseksi:

• Pidä lämpötilan heilahtelu mahdollisimman pienenä. Avaa jääkaappi vain silloin ja vain niin pitkäksi aikaa kuin on tarpeen. Säilytä elintarvikkeet niin, että ilma pääsee kiertämään hyvin.
• Säädä lämpötila elintarvikkeiden määrää ja tyyppiä vastaavaksi.
• Sijoittele erityyppiset elintarvikkeet kuvien esittämällä tavalla.
• Elintarvikkeeseen voi helposti tarttua hajua tai makua tai siitä voi irrota näitä. Säilytä elintarvikkeet aina peitettyinä tai suljetuissa astioissa/pulloissa.

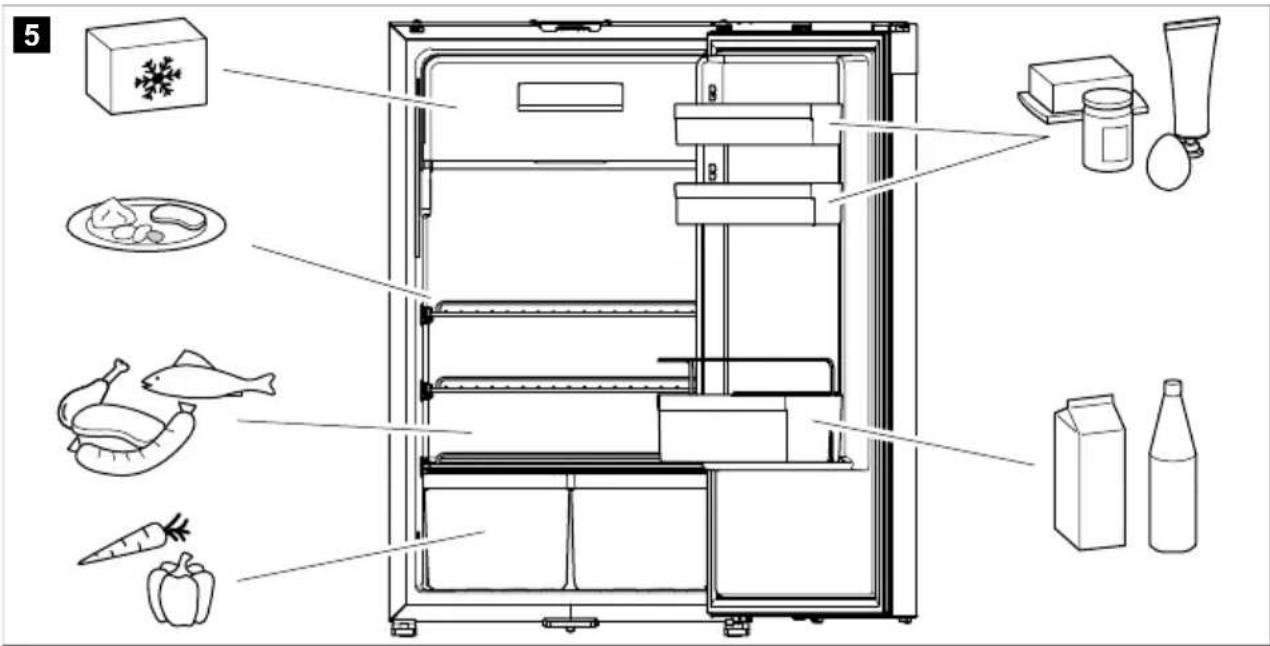

  Säilytä elintarvikkeet kuvassa esitetyllä tavalla.

8.3 Energian säästäminen

• Avaa jääkaappi vain silloin ja vain niin pitkäksi aikaa kuin on tarpeen.
• Anna lämpimien elintarvikkeiden jäähtyä, ennen kuin panet niitä laitteeseen kylmäsäilytettäviksi.

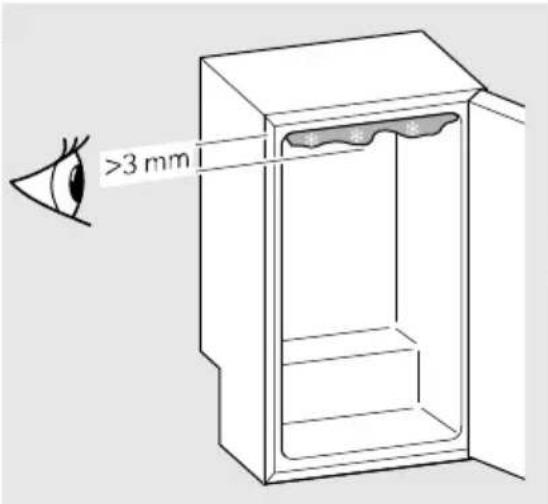

• Sulata jääkaappi heti, kun siihen on muodostunut jääkerros.
• Vältä tarpeettoman matalaa sisälämpötilaa.
• Ihanteellisen energiankulutuksen saavuttamiseksi laita sijoita ja laatikot niin kuin ne olivat toimituksen yhteydessä.
• Varmista säännöllisin määräajoin, että oven tiiviste istuu kunnolla.
• Puhdista lauhdutin säännöllisin väliajoin pölystä ja liasta.

8.4 Jääkaapin oven käyttäminen

HUOMIO! Loukkaantumisvaara

Jääkaapin ovi ja pakastelokeron ovi saattavat väärin käytettyinä irrota laitteesta.

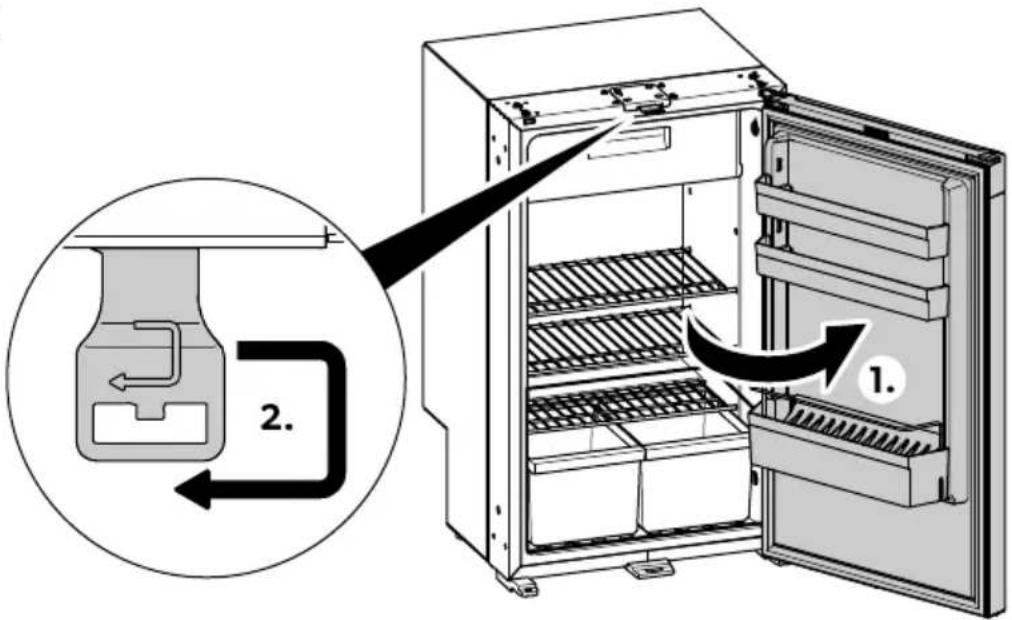

8.4.1 Jääkaapin oven avaaminen

OHJE Vedä kahvasta oven kätisyyden vastakkaiselta puolelta. Huomaa liukusäätimen asento. Tutustu siihen liittyvään asennusohjeeseen.

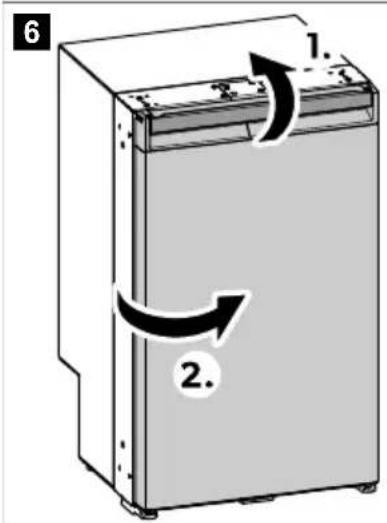

Avaa jääkaapin ovi kuvassa esitetyllä tavalla.

6 1. 2.

8.4.2 Jääkaapin oven sulkeminen ja lukitseminen

HUOMIO! Loukkaantumisvaara

Jos ovea ei ole lukittu oikein, työnnä ovea varovasti oven ylä- ja alaosasta, kunnes ovi lukittuu paikalleen.

OHJE Jääkaapin ovessa on lukitusmekanismi, joka toimii myös kuljetustukena.

FI NRX0090V

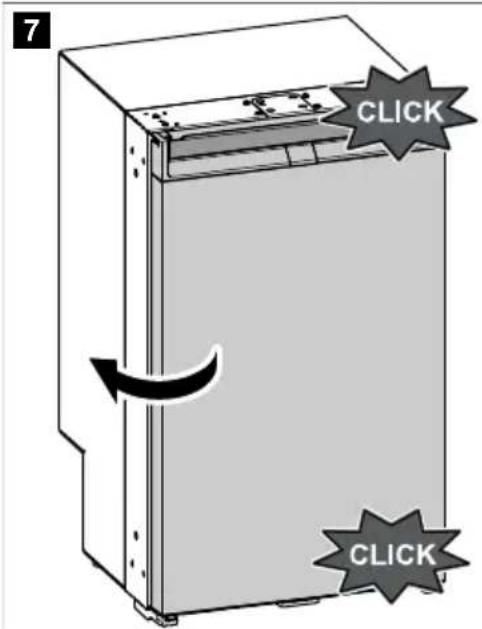

Paina ovi kiinni siten, että kuulet selvästi naksahdusäänen ylhäältä ja alhaalta.

7 CLICK CLICK

▼ Ovi on nyt kiinni ja lukittu.

8.5 Päälle ja pois kytkeminen

OHJE Kytke jääkaappi aina pois päältä, jos sitä ei tulla käyttämään pitkään aikaan.

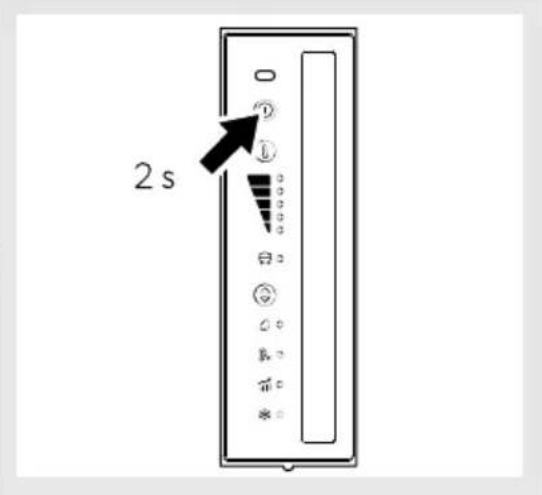

Kytke laite päälle pitämällä painiketta painettuna kerran vähintään 2 s ajan.
Jääkaappi kytkeytyy päälle viimeksi valitulla jäähdytystasolla ja käyttötilalla.
Kytke laite pois päältä pitämällä painiketta@painettuna vähintään 2 s ajan.

8.6 Käyttötilojen asettaminen

OHJE Kun käytetään ECO-, PERFORMANCE- tai FREEZER-tilaa, järjestelmä pysyy tässä tilassa, kunnes tehdään uusia muutoksia.

Voit asettaa käyttötilan painamalla painiketta useita kertoja, kunnes kyseisen käyttötilan ilmaisimen LED syttyy. Jääkaapissa on seuraavat käyttötilat:

ECO-tilan käyttäminen

ECO-tilan ollessa aktivoituna jääkaappi toimii pienemmällä energiankulutuksella jäähdytystasoilla 1 – 3.

√ ECO-tilan ilmaisimen LED (jaja jäähdytystason ilmaisimen valitun jäähdytystason LED palavat.

QUIET-tilan käyttäminen

QUIET-tilan ollessa aktivoituna jääkaappi toimii pienemmällä melutasolla jäähdytystasoilla 1 – 4.

NRX0090V FI

OHJE

QUITETõla ei ole käytettävissä, jos jäkaappi käy FREEZER-tlassa.
QUIET-tilan ollessa käytössä jälkaappi pysyy tässä tilassa 8 h ajanja pala a sitten edelliseen valittuan tlaan (ECO-tai PERFORMANCE-dia).

- QUIET-tilanilmaisimen LED (B) ja jäihdytystason ilmaisimen valitun jäihdytystason LED palavat.

PERFORMANCE-tilan käyttäminen

PERFORMANCE-tian olessa aktivoltuna jääkaappi käy valiotlasa jähdytystasolla 1-5.
PERFORMANCE Eti:anilmaisimen LED(2)ija jaähdytystason ilmaisimen valitun jaähdytystason LED palavat.

FRE EZE R-tilan käy tãminen

Kun FREEZER-tila on otett u kalyttöön, jaäkaapin koko sisälja jaähdytataan - 5°C inämpötaan.

OHJE Poista pakastinlokiro, jotta voit käyttää FREEZERtilaa

FREEZER-6lanilmaisimen LED(s) ja jäähdytystasonilmaisimen kaliki LED-valot palavat yhtäjakaisesti

8.7 Jäähdytystehon säätäminen

Säädä jaähdytysteho painamalla ① painiketta niin monta kertaa, että haluttu jaähdytysteho on saavutattu

8.8 Hyllyjen sijoittelun muuttaminen

VAROITUS! Las ten louk kuun jäämise n vaara

Kalki hylyt on kinnitetty paikalleen, jotta lapset eivät voi kiiveta jaäkaappin.

Poista hylyt paikaltaan vain puhdistusta varten.
3. A company's ability to help you know

Muuta hyllyjen sijoittelua kuvassa esitetyllä tavalla.

8 1. 2. 3. 4.

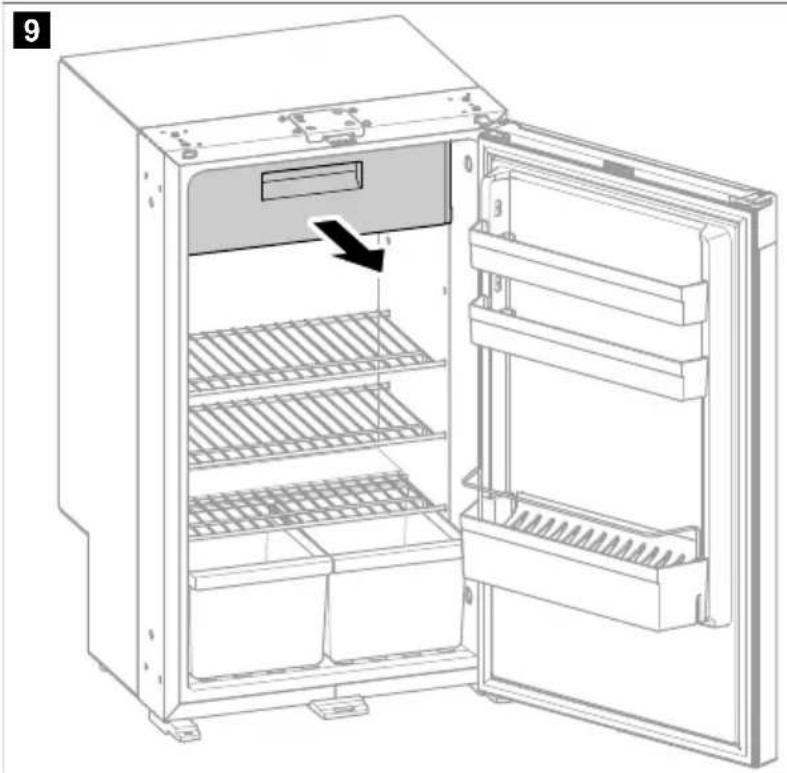

8.9 Pakastelokeron poistaminen

HUOMAUTUS! Vahingonvaara

Sulje pakastelokeron ovi pakastelokeron poistamiseksi.
Pidä kiinni pakastelokeron pohjasta. Älä vedä pakastelokeron ovesta.
Säilytä pakastelokeroa kuivassa ja turvallisessa paikassa.

Poista pakastelokero kuvassa esitetyllä tavalla.

9 Puhdistus ja hoito

VAROITUS! Sähköiskun vaara

Kytke jääkaapin virta pois aina ennen puhdistusta ja huoltoa.

HUOMAUTUS! Vahingonvaara

Älä puhdista syövyttävillä puhdistusaineilla äläkä kovilla esineillä.
Älä missään tapauksessa poista jäätä tai irrota kiinni jäätyneitä esineitä kovilla tai terävillä välineillä.
Varo, ettei vesipisaroita putoa tiivisteisiin. Se voi vaurioittaa elektroniikkaa.

HUOMAUTUS! Vahingonvaara

Vaaran välttämiseksi valonlähteen voi vaihtaa vain valmistaja, asiakaspalvelu tai henkilö, jolla on vastaava pätevyys.

Puhdista jääkaappi sisältä ja ulkoa kostealla liinalla säännöllisin väliajoin ja aina, kun laite likaantuu. Pyyhi kylmälaite puhdistamisen jälkeen liinalla kuivaksi.
Puhdista tiivistyneen veden poistoliitäntä säännöllisesti.
Puhdista tiivistyneen veden poistoliitäntä tarvittaessa. Jos liitäntä on tukkeutunut, sulamisvesi kerääntyy jääkaapin pohjalle.
Puhdista lauhdutin pölystä ja liasta kostealla liinalla säännöllisin väliajoin.

Jäähdytyskierto

Jäähdytyskiertoa ei tarvitse huoltaa.

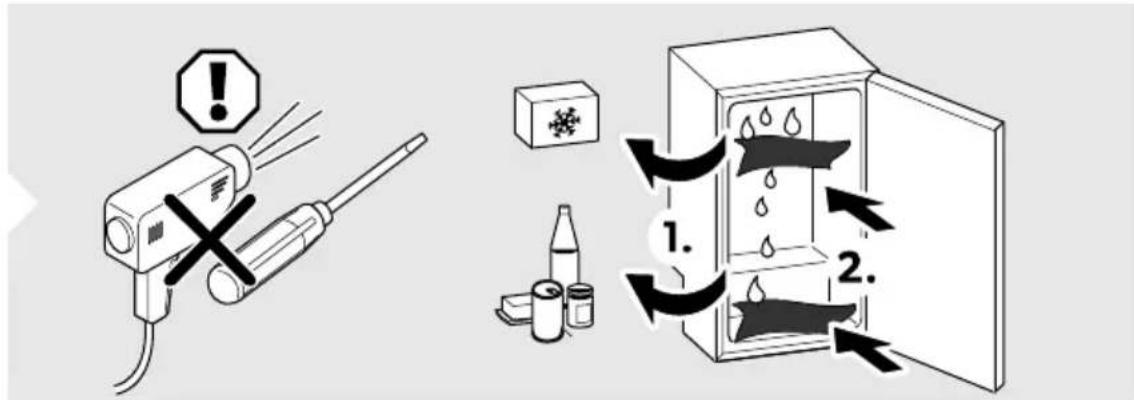

Jääkaapin sulattaminen

HUOMAUTUS! Vahingonvaara

Älä yritä nopeuttaa sulamisprosessissa mekaanisten tai muunlaisten apuvälineiden avulla.

OHJE Ajan mittaan jääkaapin takaseinään muodostuu huurretta. Kun huurrekerroksen paksuus on noin 3 mm, jääkaappi on syytä sulattaa.

Sulata jääkaappi kuvassa esitetyllä tavalla.

10

>3 mm

2 s

Jääkaapin oven asettaminen varastointiasentoon

HUOMIO! Loukkaantumisvaara

Varastointiasentoa ei saa käyttää ajon aikana.

OHJE Aseta jääkaapin ovi varastointiasentoon, jos tarkoituksenasi ei ole käyttää laitetta pitkään aikaan.

Näin vältetään homeen muodostuminen.

Sulata jääkaappi (katso Jääkaapin sulattaminen sivulla 232).
Aseta jääkaapin ovi varastointiasentoon kuvassa esitetyllä tavalla.

11

OHJE Varmista, että vetoauton syöttöjännite asuntovaunun 12 V :n sähkölaitteille on ajon aikana riittävä. Siten sähkölaitteita voi käyttää turvallisesti. Eräissä ajoneuvoissa akun akunhallintajärjestelmä saattaa katkaista automaattisesti virran sähkölaitteista ajoneuvon akun suojaamiseksi. Pyydä tietoja ajoneuvosi valmistajalta.

13

15 A (12 V) 15 A (24 V) 12 V =-- 24 V =--

Häiriö Mahdollinen syy Ratkaisuehdotus
Jääkaappi ei toimi.	Tasavirtajohdon sulake on palanut.	> Vaihda sulake ( [IMAGE] sivulla 234).
	Ajoneuvosulake on palanut. Vaihda ajoneuvosulake.	Katso ohjeet ajoneuvosi käyttöohjeista.
	Ajoneuvon akku on purkautunut. Tarkasta ajoneuvon akku ja lataa se.
	Kompressorin lämpötila on liian matala (< 0 °C).	> Sulje/peitä kaikki ulkoiset tuuletusritilät kokonaan eristävällä materiaa-lilla.
	Jääkaappi kytkeytyy automaattisesti pois, jos jännite ei ole riittävä.(Paiskytkentäjännite: 10,4 V)	> Lataa akku. Jääkaappi käynnistyy uudelleen automaattisesti.(Päällekytkentäjännite: 11,7 V)
Jäähdytysteho heikkenee, sisälämpöti-la nousee. Kompressori käy jatkuvasti.	Tuuletus kylmäkoneiston ympärillä on riittämätön.	> Tarkasta, etteivät tuuletusritilät ole minkään peitossa.> Siirrä jääkaappi toiseen paikkaan.
	Sisäseinät ovat jäässä. Tarkasta, sulkeutuuko jääkaapin ovi kunnolla.> Varmista, että jääkaapin tiiviste on ehljä ja asennettu oikein paikalleen.> Sulata jääkaappi (katso jääkaapinsulattaminen sivulla 232).
	Lämpötila on säädetty liian korkeaksi. Asetamatalampi lämpötila.
	Ympäristön lämpötila on liian korkea. Irrota tuuletusritilät väliaikaisesti, jot-ta lämmin ilma pääsee poistumaan nopeammin.
	Jääkaappiin on sijoitettu liian paljon elintarvikkeita kerrallaan.	> Poista joitakin elintarvikkeita.
	Jääkaappiin on sijoitettu liian paljon lämpimiä elintarvikkeita kerrallaan.	> Ota lämpimät elintarvikkeet pois ja anna niiden jäähtyä ennen jääkaap-piin sijoittelua.
	Jääkaappi ei ole ollut vielä pitkään käy-tössä.	> Tarkista lämpötila uudelleen 4 h / 5 h kuluttua.
	Kondensaattoriyksikkö on likainen. Puhdista lauhdutin (katso kappale Puhdistus ja hoito sivulla 231).
	Puhallin on rikki. Ota yhteyttä valutettuun huoltopal-veluun.
Jäähdytysteho heikkenee, sisälämpöti-la nousee.Kompressori ei käy (akkuliitäntä).	Katkos akun ja elektroniikan välisessä liitännässä.	> Yhdistä liitäntä.
	Pääkytkin on viallinen (jos sellainen on asennettu).	> Vaihda pääkytkin.
	Lisäjohtosulake on palanut (jos sellai-nen on asennettu).	> Vaihda syöttöjohdon sulake.
	Akkujännite on liian pieni. Lataa akku.	>
	Akkukapasiteetti on liian vähäinen. Vaihda akku uuteen.
	Johtojen liitännät ovat löysät. Kontakti on huono (korroosio).	> Yhdistä liitäntä.
	Johdon poikkipinta-ala on liian pieni. Vaihda kaapeli.
	Kompressorissa on vikaa. Ota yhteyttä valutettuun huoltopal-veluun.
Epätavallisia ääniä.	Jokin jäähdytyskierron osa ei pääse liik-kumaan vapaasti (osa on kiinni seinä-mässä).	> Käännä osa varovasti irti esteestä.
	Vieras esine on jumissa kylmäkoneen ja seinän välissä.	> Ota vieras esine pois.
	Tuuletinmelua. Ota yhteyttä valutettuun huoltopal-veluun.
Ovi avautuu vahingossa ajoneuvon liik-kuessa (esim. ajon aikana).	Ovisalpa on asennossa A (katso kappa-le Ovisalvan säätäminen sivulla 224).	> Aseta ovisalpa asentoon B.
	Ovisalpa on asennossa A (katso kappa-le Ovisalvan säätäminen sivulla 224).	> Aseta ovisalpa asentoon B. Ovi ei sulkeudu kunnoll
	Ovisalpa on asennossa B (katso kappa-le Ovisalvan säätäminen sivulla 224), mutta ovi ei sulkeudu kunnolla.	> Varmista, että ovi loksahtaa suljet-taessa.

Virheen näyttö

OHJE

Kaikki virheet ilmaistaan virheilmaisimen LED-valon punaisella vilkunnalla (katso Käyttö- ja näyttölaitteet sivulla 223). Vilkahduksien määrä riippuu viasta. Yksi vilkahdus kestää aina sekunnin neljäsosan. Vilkahdusten sarjaa seuraa tauko. Vian osoittava jakso toistuu aina neljän sekunnin välein.
ECO-, PERFORMANCE- ja FREEZER-tilassa kuuluu lisäksi äänimerkki.

Vilkuntataajuus Error Mahdollinen syy
1 Ali- tai ylijännite Syöttöjännite on säädetyn alueen ulkopuolella.
2 Tuulettimen ylivirta Tuuletin kuormittaa elektroniikkayksikköä yli 1 A :n virralla.
3 Moottori ei käynnisty	Roottori on jumissa.Jäähdytysjärjestelmän paine-ero on liian suuri.
4 Liian matala kierrosluku	Jos jäähdytysjärjestelmää kuormitetaan liikaa, moottorin mini-mikierroslukua ei voida pitää yllä.
5 Elektroniikkayksikön ylilämpö	Elektroniikka kuumenee liikaa, kun jäähdytysjärjestelmää kuor-mitetaan liikaa tai lämpötila on liian korkea.
Jatkuva Lämpötila-anturin virheet Lämpötila-anturi on viallinen.

11 Takuu

Tuotetta koskee lakisääteinen tuotevastuuaika. Jos tuote on viallinen, ota yhteyttä valmistajan toimipisteeseen omassa maassasi (ks. dometic.com/dealer) tai jälleenmyyjään.

Jos lähetät tuotteen korjattavaksi, liitä korjaus- ja takuukäsittelyä varten mukaan seuraavat asiakirjat:

• Kopio kuitista, jossa näkyy ostopäivä
• Valitusperuste tai vikakuvaus

Huomaa, että itse tai väärin tehty korjaus voi vaarantaa turvallisuuden ja johtaa takuun raukeamiseen.

12 Hävittäminen

HUOMAUTUS! Vahingonvaara

Kylmälaitteen eristeet sisältävät syttyvää syklopentaania, joten ne vaativat erityisen hävittämismenetelmän. Kun kylmälaite on tullut käyttöikänsä päähän, toimita se asianmukaiseen kierrätyspisteeseen.

Vie pakkausmateriaalit mahdollisuuksien mukaan niille tarkoitettuihin kierrätysjäteastioihin. Tiedustele lähimmästä kierrätyskeskuksesta tai jälleenmyyjältä tuotetta koskevia yksityiskohtaisia hävittämistä koskevia ohjeita. Eurooppa: Tuotteen voi hävittää veloituksetta.

13 Tekniset tiedot

Laitteesi ajan tasalla olevan EU-vaatimustenmukaisuusvakuutuksen löydät vastaavalta tuotesivulta osoitteesta dometic.com. Voit myös pyytää asiakirjan suoraan valmistajalta (ks. dometic.com/dealer).

Laite vastaa UN ECE -säädöstä R10.

NRX0090V FI

	NIXXD 090V
Tilavuus
• Jäikseppriuasto	79L
• Pakastelokero	8,4L
• Kokonsiakupasitehti	87L
• Kokonsiakupasitehti (pakastelokero porstettu)	92L
Listantijärnte	12/24V**
Syöttöakun suojaus (12 V)
• Poiskytkentäjärnte	10,4V
• Jälkaenkytkarytymisjärnte	11,7V
Syöttöakun suojaus (24 V)
• Poiskytkentäjärnte	22,8V
• Jälkaenkytkarytymisjärnte	24,2V
Energiankulatus	0,35 kWh /24 h
Iimatolukikka	T
Sälytyslämpötila alue
• Kylmälate	0 °C ... 15 °C
• Pakastelokero	-12 °C ... -5 °C
• FREEZIER tila	-5 °C ± 2 °C
Tarkorittsukiyettäviska ympäinaton lämpötlassa	16 °C ... 43 °C
Kylmäasne	R600a
Kylmäasnean määra	22 g
CO-erkivialanti	0.000+

Polski

HOIATUS! Laste kinnijäämise oht

ETTEVAATUST! Terviseoht

ETTEVAATUST! Terviseoht

ETTEVAATUST! Terviseoht

- Sogavkūmkuurošimi nādiku LED-tuli (ge)ja kōrk jahutuastme nādiku LED-tuledpõlevad pūsivalt

8.7 Jahutusastme seadmine

HOIATUS! Laste kinnijäämise oht
