KÄYTTÖOHJE RM 7541 L DOMETIC

KÄYTTÖOHJE / ASENNUSOHJE

ABSORBER-JÄÄKAAPPI

CE

e 1

Type C40 / 110

822 6100 - 07

Elintarvikkeiden jääkaapissa säilytystä koskeva ohje:

Säilytys kylmälaitteissa ei paranna elintarvikkeiden laatua, vaan mahdollistaa korkeintaan niiden laadun säilymisen tietyn ajan kylmäsäilytyksen aikana.

Ota huomioon seuraavat seikat säilytettäessä elintarvikkeita jääkaapissa, joka on asennettu ajoneuvoon:

- Ilmastollisten olosuhteiden muutos, kuten lämpötilamuutokset

- Korkea sisälämpötila pysäköitäessä suljettu ajoneuvo niin, että se on alttiina suoralle auringonpaisteelle (mahdollinen lämpötila jopa 50°C)

- Jääkaapin käyttö ajon aikana, kun energialähteenä on 12V--DC

- Jääkaappi asennettu ikkunan taakse ja suora auringonpaiste

- Ruoat on sijoitettu jääkaappiin liian nopeasti laitteen käyttöönoton jälkeen

Tällaisissä olosuhteissa ei jääkaappisäilytyksellä voida taata riittävän alhaista lämpötilaa helposti pilaantuvien elintarvikkeiden säilytykseen.

Helposti pilaantuvia elintarvikkeita ovat kaikki tuotteet, joilla on viimeinen käyttöpäivä -merkintä ja joiden säilytyslämpötilaksi on ilmoitettu vähintään +4°C tai alhaisempi, etenkin liha, siipikarjanliha, kala, makkara, valmisruoat.

Huomautuksia

- Pakkaa raa'at ja kypsennetyt ruoat erilleen toisistaan (esim. säilytysrasioihin, alumiinifolioon tms.).

- Poista ylimääräinen myyntipakkaus vain, kun kaikki tarvittavat tiedot kuten esim. viimeinen käyttöpäivä on merkitty myös sisäpakkaukseen.

- Älä säilytä jäähdytettyjä ruokia liian kauan jääkaapin ulkopuolella.

- Sijoita etualalle elintarvikkeet, joiden viimeinen käyttöpäivä menee umpeen ensimmäisenä.

- Pakkaa tähteeksi jäänyt ruoka uudelleen ja käytä se madollisimman pian.

- Pese kädet ennen elintarvikkeisiin koskettamista ja sen jälkeen.

- Puhdista jääkaappi sisältä säännöllisin välein.

Ohjeita :

Noudata pakkauksiin merkittyjä ohjeita ja viimeinen käyttöpäivä -merkintää.

Noudata näissä ohjeissa olevia kohtia "5.1 Puhdistus" ja "5.3 Ruoan säilytys".

Säilytä käyttöohje huolellisesti.

Mikäli laite annetaan uudelle omistajalle, muista antaa käyttöohje laitteen mukana.

SISÄLLYSLUETTELO

1.0 JOHDANTO 4
2.0 TURVALLISUUSOHJEITA 4

2.1 Varoitukset ja turvallisuuteen 4
2.2 Jäähdytysaine 4

3.0 TAKUU JA ASIAKASPALVELU 5
3.1 Kuljetusvauriot 5
4.0 MALLIN KUVAUS 5
5.0 JÄÄKAAPIN KÄYTTÖOHJE 5

5.1 Puhdistus 5
5.2 Kytkeminen päälle 6
5.3 Ruoan säilytys 10
5.4 Jääpalojen tekeminen 11
5.5 Sulatus 11
5.6 Hyllyt 11
5.7 Oven tiiviste 12
5.8 Kytkeminen pois päältä 12
5.9 Talvikäyttö 12
5.10 Valaistus 13
5.11 Koristelevyn vaihtaminen 13
5.12 Oven avautumissuunnan muuttaminen 14
5.13 Vianetsintä 15
5.14 Huolto 16
5.15 Tuotevastuu 16
5.16 Ympäristönsuojeluun liittyviä vinkkejä 16
5.17 Hävittäminen 16
5.18 Energiansäästövinkkejä 16
5.19 Tekniset tiedot 17
5.20 Vaatimustenmukaisuusvakuutus 17

6.0 ASENNUSOHJE 18

6.1 Asennus 18
6.2 Vedoton asennus 20
6.3 Tuuletus ja ilmanpoisto 21
6.4 Tuuletusjärjestelmän asennus 22
6.5 Asennussyvennys 23
6.6 Jääkaapin kiinnittäminen 23
6.7 Palokaasujen poisto 24
6.8 Kaasuasennus 24
6.9 Sähköasennustyöt 27

1.0

JOHDANTO

Olet tehnyt erinomaisen valinnan ostaessasi Dometic Absorber-jääkaapin.

Olemme varmoja, että tulet olemaan tyytyväinen hankintaasi.

Äänettömästi toimiva laite on korkeiden laatustandardien mukainen, ja resurssien ja energian käyttö on tehokasta koko jääkaapin käyttöiän, niin valmistuksessa, käytössä ja hävityksen yhteydessäkin.

Lue asennus- ja käyttöohjeet huolellisesti ennen jääkaapin käyttöönottoa.

Jääkaappi on tarkoitettu asennettavaksi vapaa-ajan ajoneuvoihin, kuten asuntovaunuihin ja matkailuautoihin. Laite on EU:n kaasudirektiivin 90/396/ETY mukainen.

2.0

2.1

TURVALLISUUSOHJEITA

Vaara

Huomiog

Varoitukset ja turvallisuuteen liittyvät huomautukset

- Älä koskaan käytä avotulta laitteen vuotojen tarkistamiseen.

• Ajattele lasten turvallisuutta!

Kun hävität jääkaapin, irrota ovet ja jätä hylly jääkaappiin. Näin kukaan ei jää loukkuun kaappiin ja tukehdu oven lukkiutuessa.

•Jos tunnet kaasun hajua:

• sulje kaasunsyötön hana ja kaasupullon venttiili
• avaa ikkunat ja poistu tilasta
  -älä kytke mitään sähkölaitetta päälle

• sammuta avotuli

• Älä koskaan avaa absorptiokoneistoa, sillä siinä on korkea paine.

• Kaasuun, palokaasujen poistoon ja sähköosiin liittyvät työt saa tehdä ainoastaan valtuutettu asentaja.
• Käyttöpainen on vastattava laitteen mallikilvessä annettuja tietoja.
• Vertaa mallikilvessä annettua toimintapainetta nestekaasupullon painemittarin tietoihin.
• Nestekaasupullot saa vaihtaa ainoastaan valtuutettu asentaja.
  • Laitteen käyttäminen kaasulla on kielletty lautalla!
• Kannet varmistavat sähköturvallisuuden, ja ne saa poistaa vain asianmukaista työkalua käyttäen.
  • Laitetta ei saa altistaa sateelle.
• Jääkaapin ei ole tarkoitettu lääkkeiden säilytykseen.

2.2

Jäähdytysaine

Jäähdytysaineena käytetään ammoniakkia.

Tätä yhdistettä käytetään myös talouspuhdistusaineissa (1 litra ammoniumkloridipuhdistusainetta sisältää jopa 200 g ammoniakkia - noin kaksi kertaa niin paljon kuin on käytetty jääkaapissa). Natriumkromaattia käytetään korroosiota ehkäisevänä aineena (1,8% liuottimesta).

Vuodon sattuessa (vuodon tunnistaa helposti epämiellyttävästä hajusta):

• kytke laite pois päältä
  •tuuleta huone huolellisesti
• ota yhteyttä valtuutettuun asiakaspalvelupisteeseen

3.0

3.1

TAKUU JA ASIAKASPALVELU

Takuukäytäntö on EU direktiivin 44/1999/CE mukainen ja noudattaa käyttömaan yleisiä ehtoja. Takuuta tai huoltoa koskevissa kysymyksissä ota yhteyttä asiakaspalveluun. Takuu ei kata asiattoman käytön aiheuttamia vaurioita. Takuu ei kata laitteeseen tehtyjä muutoksia tai muiden kuin alkuperäisten Dometic-osien käyttöä. Takuu raukeaa, jos asennus- ja käyttöohjeita ei noudateta, eikä valmistaja tällöin ota vastuuta vioista. Voit tilata osia asiakaspalvelusta kaikkialta Euroopasta. Kun otat yhteyttä asiakaspalveluun, ilmoita malli, tuotenumero, sarjanumero ja tarvittaessa MLC-koodi. Nämä tiedot löytyvät jääkaapin sisällä olevasta kyltistä.

Kuljetusvauriot

Kun olet purkanut jääkaapin pakkauksesta, tarkista, onko siihen tullut vaurioita kulje tuksessa.

Kuljetuksen aikana mahdollisesti syntyneistä vaurioista on ilmoitettava kuljetusliikkeelle seitsemän päivän kuluessa tavaroiden saapumisesta.

4.0

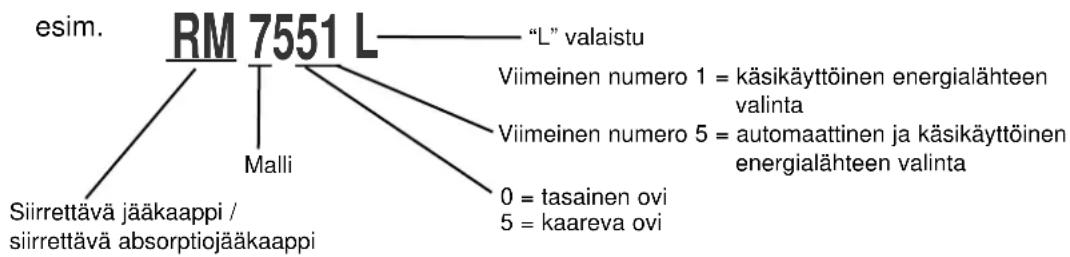

MALLIN KUVAUS

5.0

5.1

JÄÄKAAPIN KÄYTTÖOHJE

Puhdistus

Jääkaappi kannattaa puhdistaa ennen käyttöä sekä sisä- että ulkopuolelta:

• Käytä pehmeää liinaa ja haaleaa vettä, jossa on mietoa pesuainetta.
• Huuhtele jääkaappi sitten puhtaalla vedellä ja kuivaa huolellisesti.
• Poista pöly jäähdytysyksiköstä vuosittain harjalla tai pehmeällä liinalla.

HUOMIO

Materiaalien kulumisen estämiseksi:

• Älä käytä saippuaa tai kovaa, hankaavaa tai soodapohjaista puhdistusainetta.
• Älä anna oven tiivisteen joutua kosketuksiin öljyn tai rasvan kanssa.

5.2

Kytkeminen päälle

• Jääkaappi toimii äänettömästi.
- Laitteen ensimmäisen käyttökerran yhteydessä saattaa esiintyä pahaa hajua, joka kuitenkin häviää muutaman tunnin kuluessa.
Tuuleta laitteen sijoituspaikka hyvin.
- Jääkaappi saavuttaa toimintalämpötilansa muutaman tunnin kuluttua, pakastelokeron tulee olla kylmä noin tunnin kuluttua.

5.2.1

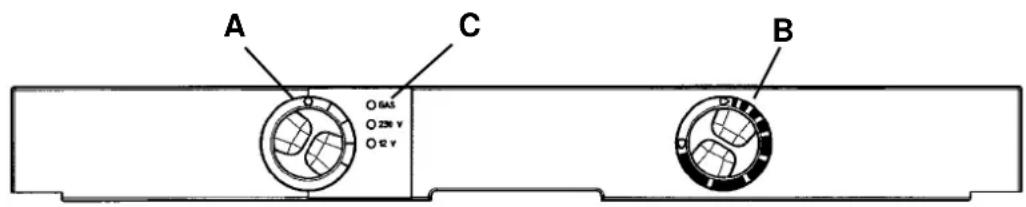

Käyttölaitteet

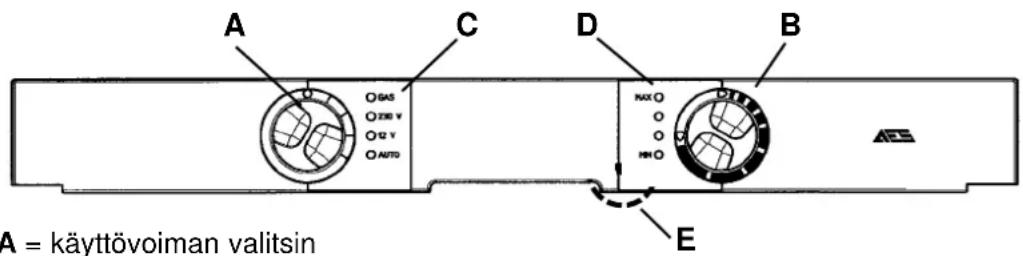

A. Käsikäyttöinen energialähteen valinta MES (RM 7XX1 L)

A C B 0 643 0 258 v 0 2 v

A = käyttövoiman valitsin
B = kaasun/sähkön termostaatti
C = toiminnan näyttö (3 LED valoa)

B. Automaattinen ja käsikäyttöinen energialähteen valinta AES (RM 7XX5 L)

A = käyttövoiman valitsin C D B E

A = käyttövoiman valitsin
B = kaasun/sähkön termostaatti
C = toiminnan näyttö (4 LED valoa)
D = Lämpötilan näyttö
E = LED - valonsäädin
(säätö on mahdollista vain oven ollessa auki)

Huomautus:

Jääkaappia voidaan käyttää myös ilman verkkovirtaa 12/24 V:n jännitteellä tai nestekaasulla. Haluttu energianlähde valitaan käyttövoiman valitsimella (A).

Käyttövoiman valitsimessa (A) on neljä asentoa:

gas (nestekaasu), 230 V (verkkovirta, AC), 12V (DC), OFF (pois päältä).

Laitteissa, joissa on automaattinen energialähteen valinta, on lisäksi asento "Auto".

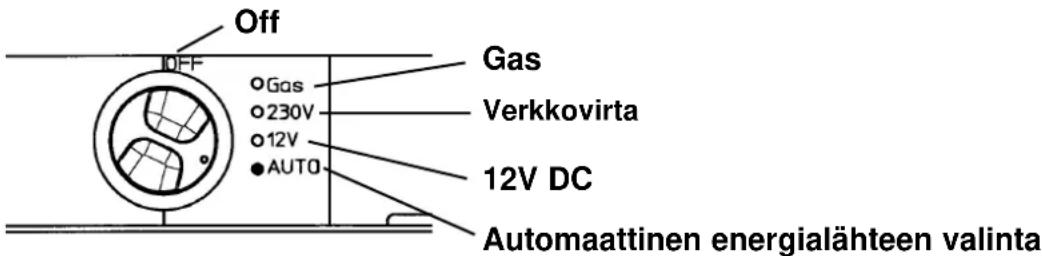

Off OFF Gas 230V 12V AUTO Verkkovirta 12V DC Automaattinen energialähteen valinta

5.2.2

A. Käsikäyttöinen energialähteen valinta

Sähkökäyttö

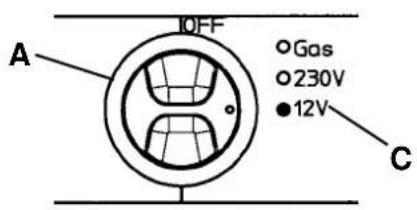

1. 12V DC

△ Ajoneuvon akun tyhjentymisen välttämiseksi tulisi 12 voltin toiminta valita vain silloin, kun moottorin on käynnissä.

OFF A Gas 230V 12V C

1. Aseta energialähteen valitsin "A" asentoon 12V.
2. Toiminnan näytön "C", 12V vihreä valo syttyy. Laite on toiminnassa.

1. Säädä jääkaapin pääosaston lämpötila kiertokytkimestä "B".

Jos toiminnan merkkivalo ei syty (tai punainen valo AES-malleissa), laite ei ole toiminnassa. (Vianetsintä katso 5.13)

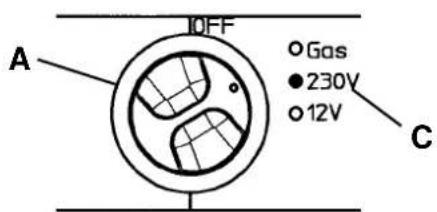

2. Verkkovirtakäyttö

Valitse tämä vaihtoehto vain, kun verkkovirran jännite vastaa mallikyltissä ilmoitettua arvoa.

Jos jännite poikkeaa kyltissä ilmoitetusta arvosta, laite voi vaurioitua!

OFF A Gas 230V 12V C

1. Aseta energialähteen valitsin "A" asentoon 230V.
2. Toiminnan näytön "C", 230V vihreä valo syttyy. Laite on toiminnassa.

1. Säädä jääkaapin pääosaston lämpötila kiertokytkimestä "B".

Jos toiminnan merkkivalo ei syty (tai punainen valo AES-malleissa), laite ei ole toiminnassa. (Vianetsintä katso 5.13)

Kaasukäyttö

• Kun jääkaappia käytetään kaasulla, siinä on aina käytettävä nestekaa-sua (propaani/butaani) - kaupunkikaasua tai maakaasua ei saa käyttää.
• Jääkaapin käyttö kaasulla on sallittu matkustettaessa. Kun jääkaappia käytetään kaasulla ajon aikana, on noudatettava käyttömaan lakisääteisiä määräyksiä ja huolehdittava niiden mukaisista varotoimenpiteistä (eurooppalaisen normin EN732 mukaan).
• Noin yli 1000 m korkeudessa merenpinnasta (NN) saattaa fysikaalisista seikoista johtuen esiintyä häiriöitä kaasua sytytettäessä (Kyseessä ei ole vika!).

• Kaasukäyttö on aina kielletty huoltoasemilla!

• Avaa kaasupullon venttiili.

• Avaa kaasunsyötön sulkuventtiili.

A OFF C Gas 230V 12V

1. Aseta energialähteen valitsin "A" asentoon "kaasu".
2. Aseta kiertokytkin "B" asentoon "max".

Sytytys käynnistyy automaattisesti (laitteesta kuuluu tikittävä ääni) noin 30 sekunniksi. Kun sytytys on onnistunut, syttyy toiminnan näytön"C", "KAASU" keltainen valo. Jääkaappi on toiminnassa. Säädä jääkaapin pääosaston lämpötila kiertokytkimellä "B".

Kaasuvika (MES ja AES)

OFF Gas ○230V ○12V C

Jos järjestelmä havaitsee kaasuvian, toiminnan näytön "C" keltainen valo vilkkuu.

Vianetsintä:

Aseta energialähteen valitsin (A) asentoon "OFF".

1. Tarkista, onko kaasupullossa vielä kaasua.
2. Tarkista, onko kaasupullon venttiili auki.
3. Tarkista, onko ajoneuvossa oleva sulkuventtiili auki.
   Jos vastaus kohtiin 1 - 3 on "kyllä", jatka kohdasta 4.
4. Aseta energialähteen valitsin (A) uudelleen asentoon "kaasu".
   Sytytysvaihe käynnistyy uudelleen.

Jos toiminnan näytön C) keltainen merkkivalo alkaa taas vilkkua noin 30 sekunnin kuluttua, kaasuvika ei ole vielä korjaantunut (esim. ilmaa kaasuputkessa).

1. Aseta jääkaapin energialähteen valitsin "A" hetkeksi asentoon "OFF" ja sitten takaisin asentoon "kaasu"!

Poista ilma kaasuputkista toistamalla toimenpiteet 3-4 kertaa.

Jos näistä ohjeista ei ole apua, ota yhteys valtuutettuun asiakaspalvelupisteeseen.

B. Automaattinen energialähteen valinta (vain mallissa RM 7XX5 L)

"AUTO"- toiminta

RM7XX5 L - mallit on varustettu "AUTO"-MATIK toiminnolla.

1. Aseta energialähteen valitsin "A" asentoon "Auto". LED "AUTO" syttyy.

Käsikäyttö on mahdollista milloin tahansa.

Huomautus:

Kun jääkaappi kytketään päälle, elektroniikka valitsee automaattisesti yhden kolmesta vaihtoehdosta 230V - 12V - nestekaasu.

Elektroninen valvontajärjestelmä varmistaa automaattisesti, että jääkaapin energialähteenä käytetään sopivinta kolmesta vaihtoehdosta.

Järjestys: 1.) aurinkosähkö (12V -)

2.) 230V \~
3.) 12V -
4.) nestekaasu

IOFF ○Gas ●230V ○12V ●AUTO

Valitun energialähteen merkiksi syttyy vastaava LED valo (230V:n toiminta). Jos LED-valo ei syty tai punainen LED syttyy, laite ei ole toiminnassa.

230 voltin toiminta

Kun käytettävissä on riittävän suuri verkkojännite (> 200 V), valitaan tämä virtalähde ensimmäisenä vaihtoehtona (aurinkosähköjärjestelmä ei ole asennettuna).

12 voltin toiminta

12 voltin toiminta valitaan vain silloin, kun ajoneuvon moottori on käynnissä tai aurinkosähköjärjestelmästä saadaan riittävän suuri jännite. Tämä ilmaistaan laturin ja elektroniikan välisen D+ liitännän kautta tai lataussäätimen vastaavalla signaalilla.

Kaasukäyttö

Jääkaappi kytkeytyy kaasukäytölle vain, kun ajoneuvon moottori ei ole käynnissä ja verkosta tuleva jännite ei ole riittävän suuri.

(< 200V tai jännitettä ei ole).

TANKKAUS

Jotta jääkaappi ei kytkeydy tahattomasti kaasukäyttöön tankkauksen aikana, elektroniikka käynnistää jääkaapin kaasukäytön moottorin sammuttamisen jälkeen vasta 15 minuutin kuluttua.

Tänä aikana laite on Stand-by-valmiustilassa ja vain "Auto" LED valo palaa huoltoasemien alueella on avotulen käyttö kielletty.

Jos polttoaineen täyttö kestää yli 15 minuuttia, jääkaappi tulee kytkeä pois päältä energialähteen valitsimesta "A" tai on valittava toinen energialähde.

5.2.6

Lisätoiminnot (vain malissa RM 7xx5L)

• Lämpötilan näyttö (D) valitun lämpötilan osoittamiseen (MIN - MAX) neljällä LED -valolla.
• LED - valonsäädin (E) LED-näytön voimakkuuden säätämiseksi (säätö on mahdollista vain oven ollessa auki).

Paneelin alapuolella on säätöpyörä, josta valon voimakkuus voidaan säätää (kts. pos. E ylhäällä)

D E

5.2.7

Jääkaapin lämpötilan säätö

MAX MIN

B

Voit tarvittaessa säätää jääkaapin lämpötilan kiertokytkimestä (B).

Keskiasento

Ympäristöolosuhteet vaikuttavat jäähdytysyksikön tehoon.

Valitse keskiasento ympäristön lämpötilan ollessa välillä +15°C ja +25°C. Jäähdytysyksikkö toimii tällöin parhaalla mahdollisella tehoalueella.

Dometic jääkaappi toimii absorptioperiaatteella.

Fysikaalisista seikoista johtuen absorptiojärjestelmä reagoi hitaasti termostaatin säätimen muutoksiin, kylmähukkaa avattaessa ovi tai sijoitettaessa ruokia jääkaappiin. Laitteet täyttävät ilmastoluokan SN tehovaatimukset standardin EN/ISO 7371 mukaan ympäristön lämpötilan ollessa välillä +10°C - +32°C.

5.3

Ruoan säilytys

• Kytke jääkaappi päälle noin 12 tuntia ennen sen täyttämistä.
• Säilytä jääkaapissa jo valmiiksi jäähdytettyjä tuotteita. Varmista ruokia ostaessasi, että ne ovat hyvin jäähdytettyjä. Käytä kuljettamiseen kylmälaukkuja.
• Kun otat ruokia jääkaapista, älä pidä ovea turhan kauan auki.
• Säilytä ruokia hyvin pakattuina, mieluiten suljetuissa säilytysrasioissa ja erillään toisistaan.
• Anna lämmitettyjen ruokien jäähtyä ennen jääkaappiin sijoittamista.
• Älä säilytä jääkaapissa tuotteita, joista erittyy höyrystyviä tai syttyviä kaasuja.
• Säilytä helposti pilaantuvia elintarvikkeita jäähdytysripojen välittömässä läheisyydessä.
• Jääkaappia ei saa altistaa suoralle auringonpaisteelle. Muista, että suljetun ajoneuvon sisälämpötila nousee auringonpaisteessa nopeasti, jolloin jääkaapin teho voi heikentyä.
• Jäähdytysyksikön moitteettoman ilmankierron tulee olla varmistettu. (katso käyttöohjeesta kappale "6.3 Tuuletus ja ilmanpoisto")

Pakastelokero sopii jääkuutioiden tekemiseen ja pakasteiden lyhytaikaiseen säilyttämiseen. Se ei sovellu ruoan pakastamiseen.

5.4

Jääpalojen tekeminen

Jääkuutiot kannattaa jäädyttää yön yli. Yöllä jääkaapin toiminta on vähäisempää ja yksikössä on enemmän tehoa.

1. Täytä jääpala- muotti juomavedellä.
2. Aseta muotti pakastelokeroon.

Käytä ainoastaan juomavettä!

Jäähdytysripoihin muodostuu huurretta ajan myötä.

Jääkaappi on sulatettava, kun huurrekerros on noin 3 mm paksu:

1. Kytke jääkaappi pois päältä kohdan 5.8 - "Kytkeminen pois päältä" ohjeiden mukaan.
2. Ota jääpalamuotti ja ruoat pois jääkaapista.
3. Jätä jääkaapin ovi auki.
4. Pyyhi kaappi liinalla sulatuksen jälkeen (pakastelokerossa ja jäädytysrivoissa ei enää ole huurretta).
5. Pyyhi vesi pakastelokerosta liinalla.
6. Käynnistä jääkaappi uudelleen kohdan "5.2" ohjeiden mukaan.

Jääkerrosta ei koskaan saa irrottaa väkisin, eikä sulatusta saa yrittää nopeuttaa minkään lämmönlähteen avulla.

Huomautus:

Jääkaapin pääosastoon sulava vesi valuu jääkaapin takana olevaan astiaan. Sieltä vesi haihtuu.

5.6

Hyllyt

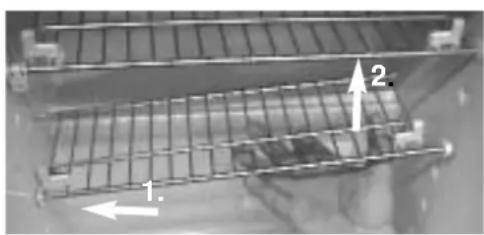

Purkaminen:

1. Irrota etu- ja takakiinnikkeet.
2. Siirrä hyllyä vasemmalle ja ylös ja irrota se.

Kun asennat hyllyn takaisin paikalleen, tee toimenpiteet päinvastaisessa järjestyksessä.

5.7

Oven tiiviste

suljettavaavaa

Jääkaapin oven tuuletusasento

5.8

Kytkeminen pois päältä

1. Aseta käyttövoiman valitsin (A) asentoon "OFF". Laite on kytketty pois päältä.

1. Varmista pysäyttimen avulla, että ovi pysyy auki. Ovi on hieman raollaan, jottei jääkaapin sisälle muodostu hometta.

Kaasukäytön kytkeminen pois päältä!

Jos jääkaappi halutaan ottaa pois käytöstä pitkäksi aikaa, ajoneuvossa oleva sulkuventtiili ja kaasupullon venttiili on suljettava.

5.9

Talvikäyttö

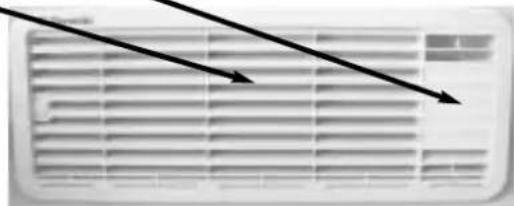

1. Tarkista, että tuuletusritilät ja poistoaukko eivät ole tukkeutuneet lumesta, lehdistä tms.

Alempi tuuletusritilä (L200)

Ylempi tuuletusritilä ja poistoaukko (L100)

1. Jääkaapin talvisuojus tulee ottaa käyttöön, kun ympäristön lämpötila laskee alle 8 °C:n. Se suojaa yksikköä kylmältä.

1. Aseta kansi paikalleen ja kiinnitä se.


Aseta talvisuojus päälle myös, jos ajoneuvo on poissa käytöstä pidemmän aikaa tai sitä pestään ulkoapäin.

Valaistus

Lamppujen vaihtaminen

2. Irrota viallinen lamppu.

3. Asenna uusi lamppu.

1. Kiinnitä kansi takaisin paikalleen.

Huomautus:

12 V DC:

1 lamppu 12V, 2W

Lisätietoja lamppujen vaihdosta saat Dometic asiakaspalvelusta.

Koristelevyn vaihtaminen

1. Avaa ovi ja irrota saranan ruuvi.

1. Irrota ovi nostamalla sitä.

1. Irrota koristelevy ja kiinnitä uusi koristelevy.

1. Ruuvaa sisäkansi takaisin paikalleen.

1. Asenna ovi takaisin paikalleen.

1. Kiristä saranan ruuvi.

Paneelin mitat ovat (mm):

Malli

Korkeus

Leveys

Paksuus

RM 7271 /..75 730+1 453,5+1 3,2

RM 7361 /..65 730+1 453,5+1 3,2

RM 7371 730+1 453,5+1 3,2

RM 7291 /..95 730+1 491,5+1 3,2

RM 7401 /..05 730+1 491,5+1 3,2

RM 7541 /..45 730+1 491,5+1 3,2

RM 7551 /..55 738+/-1 498,5+1 3,0

5.12

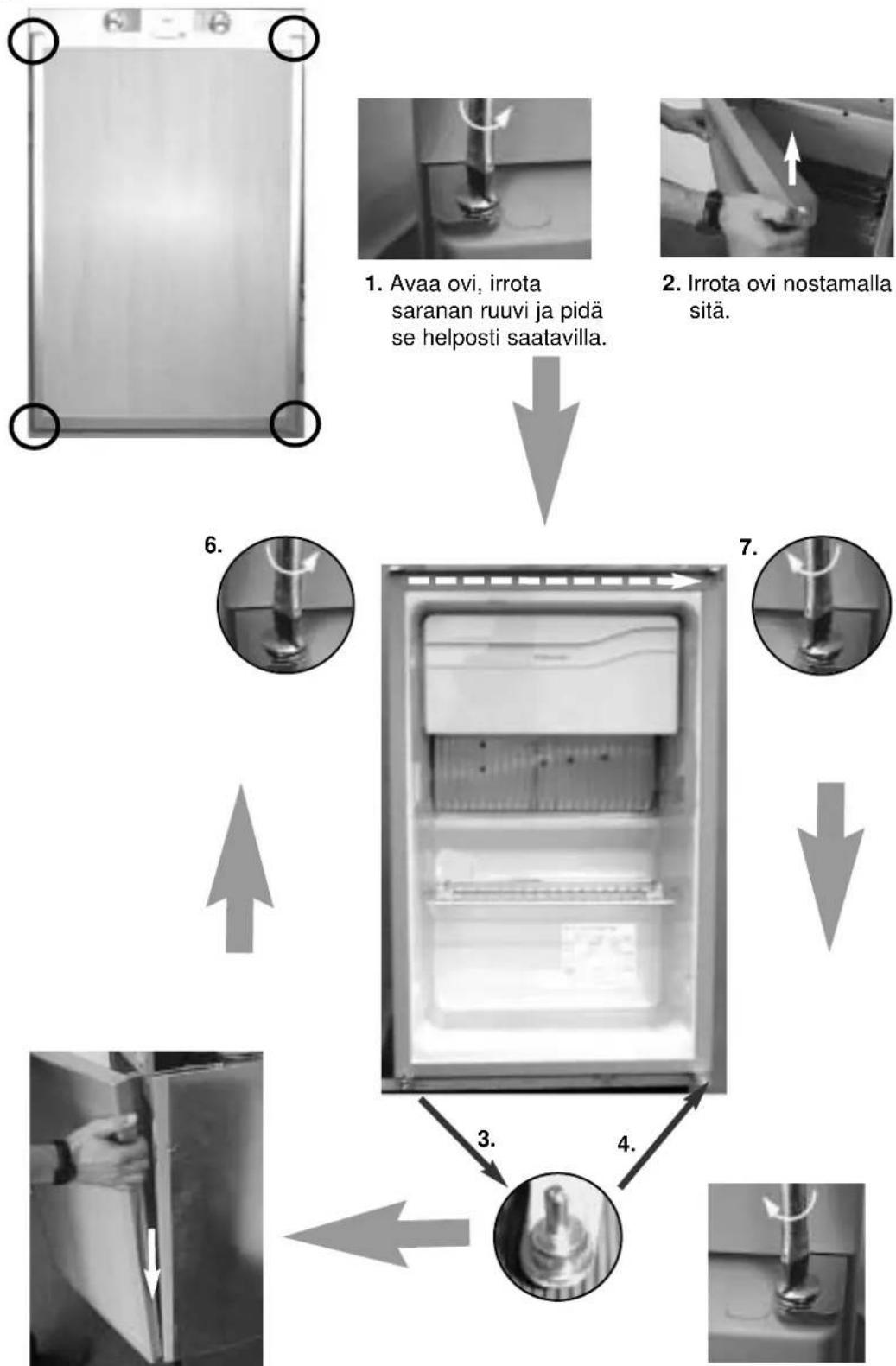

Oven avautumissuunnan muuttaminen

i Oven kätisyyden vaihto ei aina ole mahdollista jääkaapin ollessa asennettuna kalusteeseen.

5. Kiinnitä ovi.
8. Ruuvaa saranan ruuvi takaisin paikalleen.

Vianetsintä5.13

Tarkista seuraavat kohdat, ennen kuin otat yhteyttä valtuutettuun asiakaspalvelupisteeseen:

1. Kohdassa "Kytkeminen päälle" annettuja ohjeita on noudatettu.
2. Jääkaappi on suorassa.
3. Jääkaappia voidaan käyttää käytettävissä olevalla virtalähteellä.

Ongelma : Jääkaappi ei toimi kaasukäyttötilassa.

Mahdollinen syy Korjaustoimenpiteet
a.) Kaasupullo on tyhjä.	a.) Vaihda kaasupullo.
b.) Onko kaasunsyötön venttiili auki?	b.) Avaa venttiili.
c.) Onko putkissa ilmaa?	c.) Kytke laite pois päältä ja käynnistä uudelleen.Toista toimenpiteet tarvittaessa 3-4 kertaa.

Ongelma : Jääkaappi ei toimi 12V:n tilassa.

Mahdollinen syy Korjaustoimenpiteet
a.) Ajoneuvossa oleva sulake on viallinen.	a.) Vaihda sulake.
b.) Akku tyhjä.	b.) Tarkista ja lataa akku.
c.) Sytytystä ei ole kytketty päälle.	c.) Käynnistä moottori.

Ongelma : Jääkaappi ei toimi 230V:n tilassa.

Mahdollinen syy Korjaustoimenpiteet
a.) Ajoneuvossa oleva sulake on viallinen.	a.) Vaihda sulake.
b.) Ajoneuvoa ei ole kytketty verkkovirtalähteeseen.	b.) Tee verkkoliitäntä.
c.) AES: kaasukäyttö verkkoliitännästä huolimatta?	c.) Laite kytkeytyy kaasutilaan liian pienen verkkojännitteen johdosta (kytkeytyy automaattisesti takaisin 230V:n toimintaan).

Ongelma : Jääkaappi ei kylmene tarpeeksi.

Mahdollinen syy Korjaustoimenpiteet
a.) Jäähdytysyksikön tuuletus on riittämätön.	a.) Tarkista, että tuuletusritilöitä ei ole peitetty.
b.) Termostaattiasetus on liian alhainen.	b.) Säädä termostaattiasetus korkeammaksi.
c.) Höyrystimessä on liian paljon jäätä.	c.) Tarkista, että jääkaapin ovi sulkeutuu kunnolla.
d.) Jääkaapissa säilytetään väliaikaisesti liikaa lämmintä ruokaa.	d.) Anna ruoan ensin jäähtyä.
e.) Laite ei ole ollut tarpeeksi kauan toiminnassa.	e.) Tarkista jääkaapin jäähdytysteho muutaman käyttötunnin kuluttua.

5.14

Huolto

• Kaasuun ja sähköosiin liittyvät työt saa tehdä ainoastaan valtuutettu asentaja. Onsuositeltavaa antaa valtuutetun asiakaspalvelupisteen hoitaa nämä työt.
• Sovellettavien määräysten mukaan kaasulaitteet ja niihin liittyvä palokaasujen poistojärjestelmä on tarkistettava, ennen kuin niitä käytetään ensimmäistä kertaa ja sen jälkeen kahden vuoden välein. Lisäksi valtuutetun asiakaspalvelupisteen on tarkistettava nestekaasujärjestelmät vuosittain Teknisten määräysten EN1949 mukaisesti. Tarkastuksesta on laadittava todistus.
  Käyttäjä on vastuussa tämän tarkastuksen järjestämisestä.

- Kaasupoltin on puhdistettava tarpeen mukaan, kuitenkin vähintään kerran vuodessa. Suosittelemme huoltoa, kun ajoneuvo on ollut pitempään käyttämättä.

5.15

Tuotevastuu

Dometic GmbH:n myöntämä tuotevastuu ei korvaa vahinkoja, jotka aiheutuvat virheellisestä käytöstä, laitteelle tehdyistä asiattomista muutoksista tai toimenpiteistä, ympäristötekijöistä kuten lämpötilanmuutoksista ja ilmankosteudesta ja niiden vaikutuksesta laitteeseen tai laitteen välittömään läheisyyteen tai ihmisiin.

5.16

Ympäristönsuojeluun liittyviä vinkkejä

Dometic GmbH:n valmistamat jääkaapit eivät sisällä CFC ja HCFC-yhdisteitä. Jäähdytysyksikön jäähdytysaineena käytetään ammoniakkia (vedyn ja typen yhdiste). Otsonikerrokselle vaaratonta syklopentaania käytetään ponneaineena PU-vaahtoeristeen valmistuksessa.

5.17

Hävittäminen

Kierrätettävien pakkausmateriaalien uudelleenkäytön varmistamiseksi ne tulee toi mittaa asianmukaisiin keräyspisteisiin.

Laite tulee viedä asianmukaiseen keräyspisteeseen, josta kierrätettävät osat toimitetaan uudelleen käytettäviksi ja loput hävitetään asianmukaisesti. Jäähdytysaineen ympäristöystävällisen hävittämisen varmistamiseksi on käytettävä sopivaa hävityspaikkaa.

5.18

Energiansäästövinkkejä

• 25 °C:n keskimääräinen ympäristön lämpötila on riittävä jääkapin käyttöön termostaatin keskiasennolla (sekä kaasu että verkkojännite).
• Säilytä jääkaapissa aina mahdollisuuksien mukaan tuotteita, jotka on jäähdytetty aikaisemmin.
• Älä sijoita jääkaappia suoraan auringonvaloon.
• Jäähdytysyksiköllä on oltava jatkuva ilmankierto.
• Sulata jääkaappi säännöllisesti.
• Avaa ovi aina mahdollisimman vähäksi aikaa, kun otat sieltä tavaraa.
• Asenna jääkaappi ja kytke se päälle noin 12 tuntia ennen sen täyttämistä.

Tekniset tiedot

Malli	MitatK x L x S (mm)syvyys ovl mukaanlukien	Kokonaistehomukaan lukienpakastelokero	Pakaste-lokeronkäytettävissaoleva kapasi-teetti	Kytkentä-arvotverkko / akku	*Sähkön-/kaasunkultus24 tunnissa	Nettopaino	SytytysPoltinauto-matilkka	Porrastettu kaappi
RM 7271(L)	821x486x541 77 lit.	9,5 lit. 125 W / 120 W ca.2,5 KWh / 260 g 26 kg X X
RM 7275(L)	821x486x541 77 lit.	9,5 lit. 125 W / 120 W ca.2,5 KWh / 260 g 26 kg X X
RM 7291(L)	821x525x541 86 lit. 10,5 lit. 125 W / 120 W ca.2,6KWh / 260 g 27 kg X X
RM 7295(L)	821x525x541 86 lit. 10,5 lit. 125 W / 120 W ca.2,6 KWh / 260 g 27 kg X X
RM 7361(L)	821x486x541 88 lit.	9,5 lit. 135 W / 130 W ca.2,6 KWh / 260 g 28 kg X
RM 7365(L)	821x486x541 88 lit.	9,5 lit. 135 W / 130 W ca.2,6 KWh / 260 g 28 kg X
RM 7371(L)	821x486x606 89 lit. 11,0 lit. 125 W / 130 W ca.2,5 KWh / 270 g 27 kg X X
RM 7401(L)	821x525x541 97 lit. 10,5 lit. 135 W / 130 W ca.2,6 KWh / 260 g 29 kg X
RM 7405(L)	821x525x541 97 lit. 10,5 lit. 135 W / 130 W ca.2,6 KWh / 260 g 29 kg X
RM 7541(L)	821x525x596 110 lit.	12,0 lit. 135 W / 130 W ca.2,6 KWh / 270 g 30 kg X
RM 7545(L)	821x525x596 110 lit.	12,0 lit. 135 W / 130 W ca.2,6 KWh / 270 g 30 kg X
RM 7551(L)	821x525x596 117 lit.	12,0 lit. 135 W / 130 W ca.2,6 KWh / 270 g 30 kg X
RM 7555(L)	821x525x596 117 lit.	12,0 lit. 135 W / 130 W ca.2,6 KWh / 270 g 30 kg X

Pidätämme oikeuden teknisiin muutoksiin.

*Keskimääräinen kulutus mitattu keskimääräisessä ympäristön lämpötilassa 25 °C ISO-standardin mukaisesti.

Vaatimustenmukaisuusvakuutus

Dometic

Laitteen asennuksessa on noudatettava sen maan teknisiä ja hallinnollisia määräyksiä, jossa ajoneuvoa ensin käytetään.

Esimerkiksi Euroopassa kaasulaitteiden, kaapeleiden asennuksen, kaasupullojen asennuksen sekä hyväksymisen ja kaasuvuotojen tarkastuksen on oltava ajoneuvojen nestekaasuyksiköitä koskevan normin EN 1949 mukainen.

6.1

Asennus

Laite ja sen palokaasujen poisto on asennettava siten, että ne voidaan helposti huoltaa, poistaa ja asentaa.

Laitteen saa asentaa ainoastaan valtuutettu asentaja.

Laitteen asennuksen ja kytkennän on tapahduttava viimeisimpien teknisten määräysten mukaisesti:

• Sähköasennustöiden on oltava kansallisten määräysten mukaisia Euroopassa EN 60335-1, EN 60335-2-24, EN 1648-1, EN 1648-2.
• Kaikki kaasuasennukset on tehtävä voimassa olevien paikallisten määräysten mukaan.
• Tekniset määräykset, EN 1949
• Tekniset määräykset, EN 732
• Paikalliset ja rakennusvalvontaan liittyvät määräykset
• Laite on asennettava siten, että se on suojattu liialta lämmöltä.

Lilallinen lämpö heikentää jääkaapin tehoa ja lisää energiankulutusta.

Ammattitaidottomasti tehdyn asennuksen johdosta valmistajan myöntämä takuu voi raueta.

6.1.1

Asennus sivulle

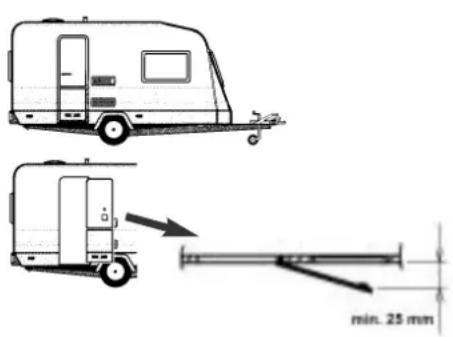

Jos laite asennetaan asuntovaunun oven puolelle, on varmistettava, että tuuletusristikko ei peity, kun asuntovaunun ovi on auki (kuva 1, oven ja tuuletusritilän väli 25 mm).

Muussa tapauksessa tuuletus ei ole riittävä, mikä vaikuttaa jäähdytystehoon.

Asuntovaunun oven puolella on usein aurinkokatos, joka estää polttokaasujen ja lämmön poistumista tuuletusristikoiden kautta (mikä heikentää jäähdytystehoa).

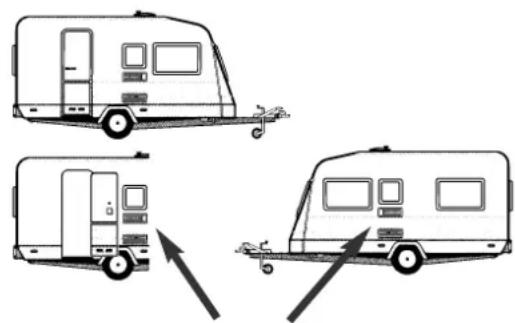

Kuva 1

min. 25 mm

Tuuletusritilä ei ole tukkeutunut: OK

6.1.2

Asennus taakse

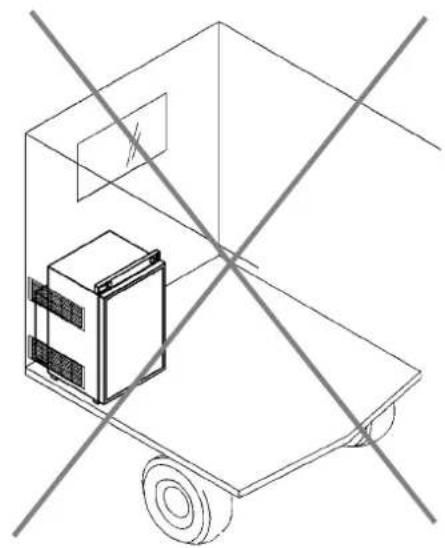

Jääkaapin asentaminen taakse ei yleensä ole ihanteellista, koska tällöin ilmankierto laitteeseen ja laitteesta ei aina ole järjestettävissä (esim. alempi tuuletusritilä peittyy usein ajoneuvon puskurin tai takavalojen alle) (kuva 2). Näin ollen laite ei saavuta parasta mahdollista jäähdytystehoa.

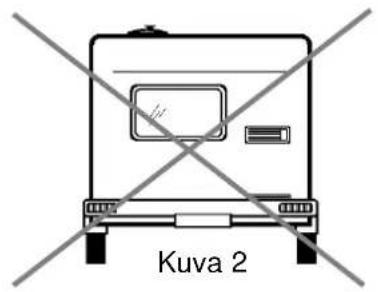

Kuva 2

Tuuletusritilä ei ole tukkeutunut: OK

Taakse asennuksen toinen suosittu vaihtoehto on laitteeseen johtavien ja laitteesta tulevien ilmankiertoritilöiden asentaminen sivulle (B, kuva 3).

Ilman/lämmön kierto on erittäin rajoitettua, ja näin ollen lämmönvaihtimet (nesteytin, jäähdytin) eivät enää jäähdy tarpeeksi. Ilmankierto on myös heikkoa, jos tuuletusritilät asennetaan lattiaan (C, kuva 3).

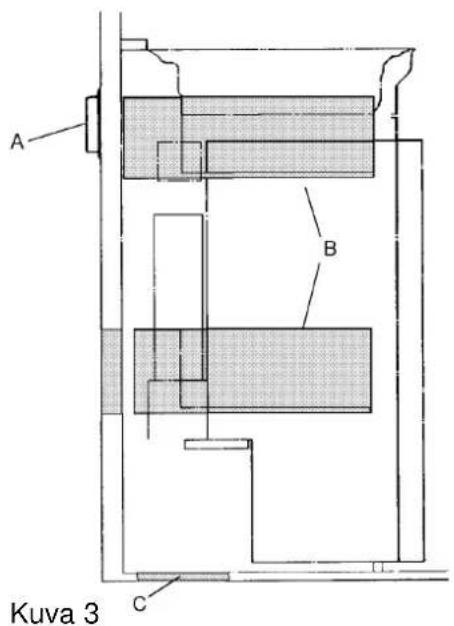

A B Kuva 3 C

Parasta mahdollista jäähdytystehoa ei saavuteta.

Valitaanpa sitten mikä tahansa asennuspaikka, ilman täytyy päästä kiertämään laitteeseen ja laitteesta kohdassa 6.3 kuvatulla tavalla.

6.2

Vedoton asennus

Asuntovaunujen, asuntoautojen tai muiden ajoneuvojen jääkaapit on asennettava vedottomasti. Tämä tarkoittaa, että polttimelle menevää ilmaa ei oteta oleskeluti lasta, eikä palokaasuja tunkeudu oleskelutilaan (EN 1949).

ALA käytä tiivistämiseen helposti syttyviä materiaaleja (erityisesti silikonitiivistemassaa tai vastaavaa)! Jos niitä käytetään, laitevalmistajan tuotevastuu ja takuu raukeaa.

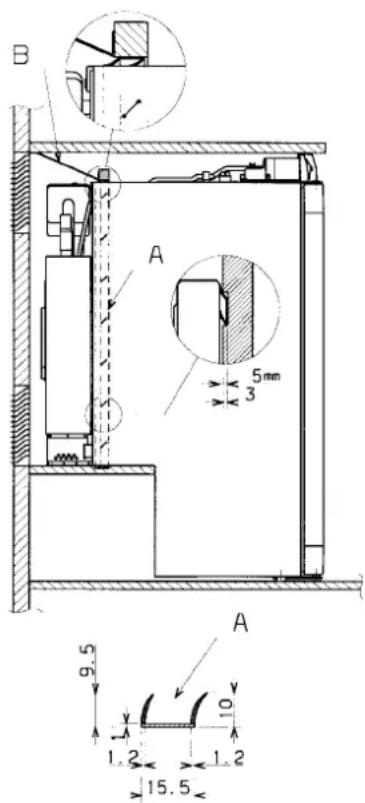

Ehdotus 1:

Dometic asennus-tiivistesarjan käyttö

(tuote-nro 241 2559-00, saatavissa Dometic tuotteita myyvistä liikkeistä)

Asenna huulitiivisteet (A) pohjassa ja kummallakin sivulla oleviin asennusuriin.

Asenna asennusuraan poistolevy (B), jossa on kestävästä ja syttymättömästä materiaalista valmistettu huulitiivisteet (A) (katso kuva).

Asenna poistolevy (B) siten, että kuuma ilma poistuu tuuletusritilän kautta ulkoilmaan.

Kiinnitä poistolevy (B) asuntovaunun seinään, ei jääkaappiin!

Lisäksi poistolevyn (B) ja huulitiivisteet (A) on eristettävä jääkaappi oleskelutilasta (katso kuva).

Varmista, että jääkaappi on asennettu tasaisesti syvennykseen.

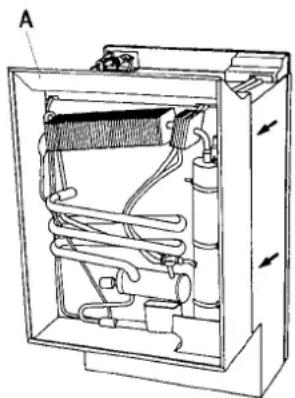

Ehdotus 2:

Jääkaappi voidaan toimittaa myös kotelon kanssa (A). Kiinnitä kotelo (A) asuntovaunun seinään, ei jääkaappiin! Asenna tiivistenauhat kotelon pohjaan ja sivuille.

Työnnä sitten jääkaappi koteloon edestä päin.

Molemmat asennustavat helpottavat laitteen irrottamista ja asentamista huoltoa varten.

Asuntovaunun seinän ja jääkaapin välinen rako on nyt eristetty oleskelutilasta. Näin palokaasuja ei pääse oleskelutilaan. Vedotonta asennusta varten ei tarvita

erityistä palokaasujen poistojärjestelmää. Palokaasut vapautuvat ulkoilmaan ylemmän tuuletusristikon kautta. Tässä asennustavassa on suositeltavaa käyttää samaa tuuletusritilää ylhäällä ja alhaalla (L200) ilman palokaasujen poistojärjestelmää.

Älä käytä tällöin kaasukäytössä ylempää talvisuojusta!

Jos myös vedottomassa asennuksessa halutaan käyttää palokaasujen poistokanavaa, L100-tuuletus ja -poistojärjestelmä on liitettävä ylempään tuuletusaukkoon.

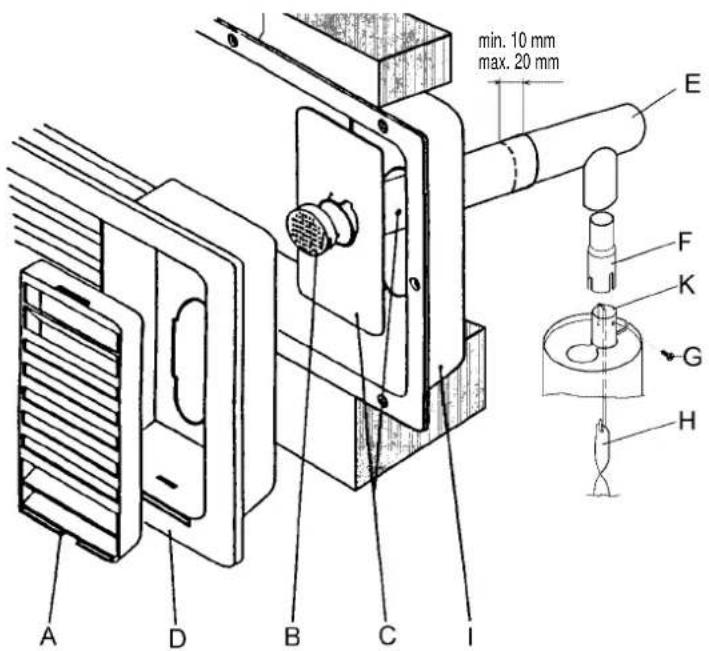

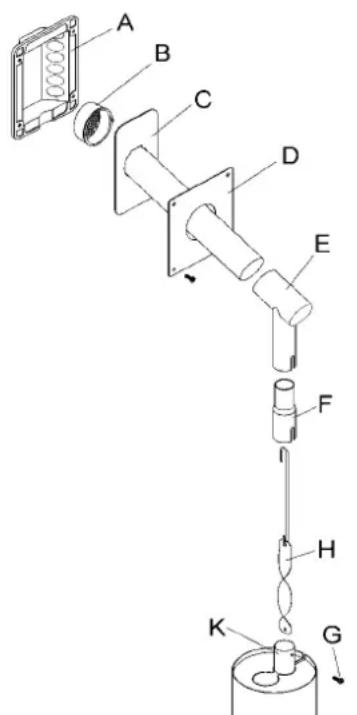

Palokaasujen poistokanavan asennus: katso kohta 6.7.

Poikkeukset sallittuja vain valmistajan luvalla.

Tuuletus ja ilmanpoisto

Oikea asennus on olennaista oikean toiminnan varmistamiseksi, sillä järjestelmän taakse muodostuu lämpöä, jonka täytyy päästä ilmaan.

Jos ympäristön lämpötila on korkea, jäähdytysyksikön täysi teho voidaan saa vuttaa ainoastaan kunnollisen tuuletuksen ja poiston avulla.

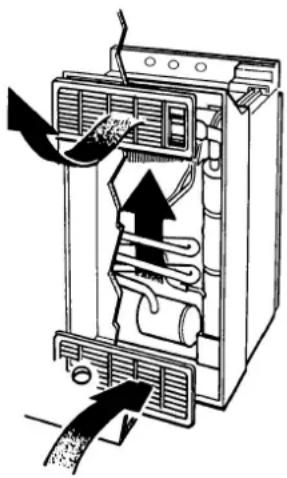

Yksikön tuuletus tapahtuu kahden asuntovaunun seinässä olevan aukon kautta.

Raitis ilma tulee sisään pohjasta, se lämpenee ja virtaa ulos ylemmästä tuuletusristikosta (syntyy veto kuten savupiipussa).

Ylempi tuuletusristikko tulee sijoittaa mahdollisimman korkealle nesteyttimen (A) yläpuolelle.

Alemman tuuletusristikon tulee olla ajoneuvon lattian tasolla, jolloin mahdollisesti vuotava kaasu (ilmaa painavampi) pääsee suoraan ulkoilmaan.

Jos tämä ei ole mahdollista, syvennyksen lattiaan täytyy tehdä reikä, jonka halkaisija on 40 mm, jotta vuotava kaasu pääsee suoraan ulkoilmaan (EN 1949).

Tuuletusritilöiden vapaan pinta-alan on oltava vähintään 250 cm². Tämä on mahdollista käyttämällä Dometic tuuletus- ja poistojärjestelmää L100 / L 200, joka on testattu ja hyväksytty tähän käyttötarkoitukseen.

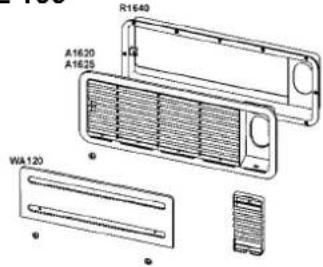

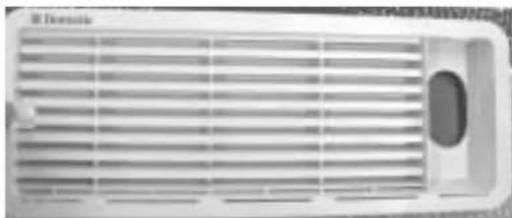

Ylempi tuuletusjärjestelmä (L100) koostuu kehyksestä (R1640), tuuletusritilästä, joka on varustettu palokaasujen poistojärjestelmällä (A1620), ja talvisuojuksesta (WA120). Alempi tuuletusjärjestelmä (L200) koostuu myös kehyksestä (R1650), tuuletusritilästä (A1630 ilman palokaasujen poistojärjestelmää), ja talvisuojuksesta (WA130).

Alemman tuuletusritilän on sijaittava oikein paikoillaan, sillä silloin sähkö- ja kaasuliitäntöihin pääsee helpommin käsiksi huoltotöiden aikana.

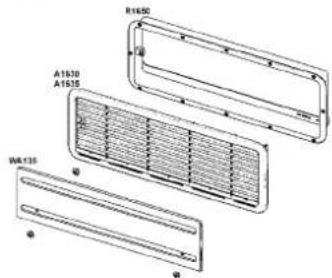

Tuuletusjärjestelmän asennus6.4

L 100

R1640 A1620 A1625 WA120

L 200

Asenna tuuletusritilät leikkaamalla kaksi suorakulmaista aukkoa (451 mm x 156 mm) ajoneuvon ulkoseinään (katso aukkojen kohta kohdasta 6.3).

Kohta 1 jää pois, kun kehyksessä on sisäänrakennettu tiiviste.

1. Tiivistä kehys vedenpitäväksi.

...ja kiinnitä se paikalleen ruuveilla.

1. Asenna tuuletusritilä

1. Lukitse tuuletusritilä

1. Kiinnitä imurin sisäosa oikeaan kohtaan (ainoastaan ylempi tuuletusjärjestelmä L100).

1. Talvisuojuksesta tuuletusritilä

6.5

Asennussyvennys

Jääkaappi tulee asentaa vedottomasti syvennykseen.

Syvennyksen mitat on annettu alla.

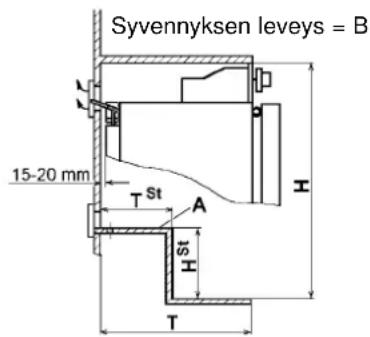

Vaihe (A) tehdään vain kaapeissa, joissa on porrastus. Työnnä laite riittävän pitkälle syvennykseen siten, että jääkaapin kotelon etureuna on syvennyksen etureunan tasolla. Syvennyksen takaseinän ja jääkaapin väliin tulee jäädä 15-20 mm:n rako.

Syvennyksen lattian on oltava tasainen, jotta laite voidaan työntää helposti oikeaan asentoon. Lattian on oltava riittävän luja, jotta se kestää laitteen painon.

Varmista, että jääkaappi on asennettu tasaisesti syvennykseen.

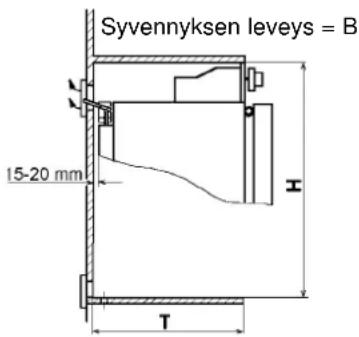

Syvennyksen mitat:

Syvennyksen leveys = B 15-20 mm T St A H H St T

Syvennyksen leveys = B 15-20 mm T

Malli Korkeus H Leveys B Syvyys T Korkeus HSt Syvyys TSt

RM 7271	825 mm 490 mm	515 mm 220 mm 235 mm
RM 7275	825 mm 490 mm	515 mm 220 mm 235 mm
RM 7291	825 mm 529 mm	515 mm 220 mm 235 mm
RM 7295	825 mm 529 mm	515 mm 220 mm 235 mm
RM 7361	825 mm 490 mm	515 mm --
RM 7365	825 mm 490 mm	515 mm --
RM 7371	825 mm 490 mm	580 mm 220 mm 235 mm
RM 7401	825 mm 529 mm	515 mm --
RM 7405	825 mm 529 mm	515 mm --
RM 7541	825 mm 529 mm	570 mm --
RM 7545	825 mm 529 mm	570 mm --
RM 7551	825 mm 529 mm	570 mm --
RM 7555	825 mm 529 mm	570 mm --

6.6

Jääkaapin kiinnittäminen

27mm

Jääkaapin sivuseinissä on neljä muoviholkkia, joissa on ruuvit jääkaappiin kiinnittämistä varten. Sivuseinät tai kiskot jääkaapin kiinnitystä varten on suunniteltava siten, että ruuvit pysyvät tukevasti paikallaan, vaikka olisivatkin kovan kuormituksen alaisena (ajoneuvon liikkuessa).

Asenna ruuvit aina toimituksen mukana tulevien holkkien läpi, muutoin vaahdon sisällä olevat rakenneosat, esim. kaapelit, saattavat vahingoittua.

Kun jääkaappi on lopullisessa paikassaan, kiinnitä ruuvit syvennyksen seinään jääkaapin peltikuoren läpi.

6.7

Palokaasujen poisto

Palokaasujen poisto on järjestettävä siten, että kaikki palamistuotteet pääsevät poistumaan oleskelutilan ulkopuolelle.

Tiivistymisen välttämiseksi kaasut täytyy aina poistaa ylöspäin.

Ammattitaidottomasti tehdyn asennuksen johdosta valmistajan myöntämä takuu voi raueta.

6.7.1

Palokaasukanavan asentaminen ylempään tuuletusritilään

min. 10 mm max. 20 mm A D B C I E F K G H

1. Liitä T-kappale (E) liitinkappaleeseen (F) tai ulosvirtausputkeen (K) tarpeen mukaan ja kiinnitä ruuvilla (G). Varmista, että lämmönja kaja (H) on kiinnitetty oikeaan asentoon.
2. Asenna ulosvirtausputki ja peitelevy (C) sopivan kehyksen aukon (I) läpi ja liitä T-kappaleeseen (E). Lyhennä ulosvirtausputkea (C) tarvittaessa.
3. Asenna tuuletusritilä (D) kehykseen (I) ja kiinnitä se ritilän vasemmalla puolella olevalla kahvalla.
4. Aseta suojus (B) ulosvirtausputkeen (C).
5. Asenna palokaasujen poistojärjestelmän sisäosa (A) tuuletusritilään (D).

Tämäntyyppinen palokaasujen poisto sallii talvisuojuksen käytön.

Erillinen palokaasujen poisto ( Lisävarusteet )

Aukko: 80 mm korkea 40 mm leveä

1. Leikkaa 80 mm x 40 mm:n suorakulmainen aukko asuntovaunun ulkoseinään. Aukon kohdan on oltava jääkaapin malliin ja asennusolosuhteisiin sopiva.

2. Liitä T-kappale (E) liitinkappaleeseen (F) tai ulosvirtausputkeen (K) tarpeen mukaan ja kiinnitä ruuvilla (G). Varmista, että lämmönjakaja (H) on kiinnitetty oikeaan asentoon.

3. Asenna ulosvirtausputki (C) aukon läpi.
4. Liitä ulosvirtausputki (C) T-kappaleeseen (E). Lyhennä ulosvirtausputkea (C) tarvittaessa.
5. Täytä aukko syttymättömällä materiaalilla (esim. teräsvilla).
6. Ruuvaa kiinnityslevy (D) paikalleen.
7. Aseta suojus (B) ulosvirtausputkeen (C).
8. Ruuvaa ulkolevy (A) paikalleen.

Kaasuasennus

• Kohdan 6.1 ohjeita on noudatettava.
- Kun jääkaappia käytetään kaasulla, siinä on aina käytettävä nestekaasua (propaani/butaani) - kaupunkikaasua tai maakaasua ei saa käyttää. (EN 27418).
- Nestekaasupulloon täytyy liittää kiinteä, esiasetettu paineensäädin, joka on normin EN 12864 n mukainen.
- Paineensäätimen tulee olla yhdenmukainen laitteen mallikyltissä ilmoitetun toimintapaineen kanssa. Toimintapaine vastaa kulloisenkin maan standardipainetta. (EN 1949, EN 732)
- Yhdessä ajoneuvossa saa käyttää vain yhtä kytkentäpainetta. Kaasupullon asennuspaikka on merkittävä asianmukaisella, selvästi luettavissa olevalla kilvellä.
- Jääkaapin kaasuliitäntä tulee asentaa tukevasti ja jännityksettömästi putkiliitinten avulla, ja se tulee liittää tukevasti ajoneuvoon (letkuliitäntä ei ole sallittu). (EN 1949)

- Jääkaapin kaasuliitäntä on toteutettu Ermeto-putkiliittimellä L8, DIN 2353-ST, joka on lomakkeen normin EN 1949 mukainen.

Kaasuliitännän saa tehdä ainoastaan valtuutettu asentaja.

Asennuksen jälkeen *valtuutetun asentajan tulee tehdä vuoto- ja liekkitesti lomakkeen G607 ja normin EN 1949 mukaisesti.

Testistä tulee laatia todistus.

\* valtuutettu asentaja

Valtuutetulla asentajalla tarkoitetaan valtuutettua henkilöä, joka koulutuksensa ja tietojensa perusteella pystyy takaamaan vuototestin oikean suorituksen.

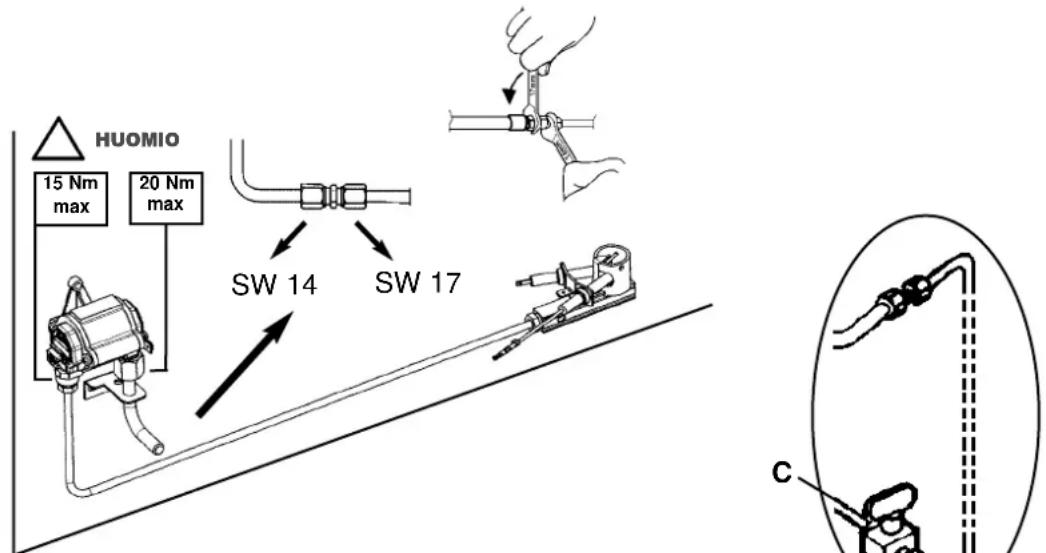

HUOMIO 15 Nm max 20 Nm max SW 14 SW 17 C

Jääkaappi tulee varustaa syöttöputkeen asennettavalla venttiilillä (C), josta syöttö voidaan katkaista. Tällainen sulkuventtiili tulee sijoittaa sellaiseen paikkaan, että käyttäjä pääsee siihen helposti käsiksi.

Standardipainetta

Laiteluokka	I_3P(30)	I_3P(37)	I_3P(50)	I_3+		I_3B/P(50)	I_3B/P(30)
mbar	30 37 50	28-37 30-37 50 30
BE				●
DK							●
DE						●	●
FI							●
FR				●
GR					●	●
IE		●		●
IS							●
IT				●
LU	●						●
NL	●						●
NO							●
AT						●	●
PT		●			●
SE							●
CH				●			●
ES				●
UK		●		●			●

6.9

Sähköasennustyöt

Sähköasennustyöt saa tehdä ainoastaan valtuutettu asentaja. Sähköasennustöiden on oltava kansallisten määräysten mukaisia. (EN 60335-2-24, EN 1648-1, EN 1648-2). Liitäntäkaapelit tulee asentaa siten, että ne eivät kosketa y ksikön/polttimen kuumia osia tai teräviä kulmia.

Tehtäessä muutoksia laitteen sisäiseen sähköasennukseen tai liitettäes- sä laitteen sisäisiin kaapeleihin muita sähkökomponentteja (esim. lisätu- uletin) e1/CE - hyväksyntä ei enää ole voimassa ja kaikki takuuvaatimuk- set sekä tuotevastuu raukeavat!

6.9.1

Virtajohdon liitäntä

Virransyötön tulee tapahtua maadoitetun pistorasian tai kiinteästi asennetun liitännän kautta. Jos verkkovirtaliitännässä käytetään pistorasiaa, on pistorasian oltava helposti saavutettavissa.

Tuleva syöttövirta kannattaa johtaa ajoneuvossa olevan automaattisen sulakkeen kautta.Virtajohdot tulee asentaa siten, että ne eivät kosketa yksikön/polttimen kuumia osia tai teräviä kulmia.

Jos liitäntäjohto vioittuu, sen saa turvallisuussyistä vaihtaa vain Dometic in huoltopalvelu tai ammattitaidoltaan yhtä pätevä henkilö. Virtajohtoa vaihdettaessa saa käyttää ainoastaan alkuperäistä Dometic virtajohtoa.

6.9.2

Akkuliitäntä

Ajoneuvon sähköjärjestelmän 12V:n kaapeli liitetään jääkaapissa olevaan riviliittimeen oikea napaisuus huomioiden.

Lämmitysvastuksen kaapelin (kts. Kytkentäkaavio liitäntä A, B ; liitäntäjohto punainen/valkoinen) on tultava suoraan ja mahdollisimman lyhyttä reittiä ajoneuvon akulta ja laturilta.

Kaapelin pinta-ala Kaapelin pituus

Motorcaravan	4 mm ^2	< 6 m
Caravan (sisäpuolella)	6 mm ^2	> 6 m
Caravan (ulkopuolella)	min 2,5 mm ^2	(EN1648-1)

Ajoneuvon 12V:n virtapiiri tulee suojata 16A:n sulakkeella.

Varmista, että lämmitysvastuksen virransyöttö (12 voltin toiminta; liitäntä A/B kytkentäkaaviossa) katkeaa samalla kun auton moottori sammutetaan, ts. kun virta kytketään pois virta-avaimesta, muutoin akku tyhjenee muutaman tunnin kuluttua.

Liitännässä C/D (valaistus, elektroniikka ; liitäntäkaapeli musta / violetti) tulee olla aina jatkuva jännite (12V, DC) ja virtapiiri suojata 2A:n sulakkeella!

Kun asennus tehdään asuntovaunuun, ei 12V:n liitäntöjen A/B ja C/D miinus- ja plusjohtoja saa liittää toisiinsa (EN 1648-1 mukaan).

D+ liitäntä ja solarliitäntä (vain RM 7XX5 L - laitteet)

D+ liitäntä:

Liitäntä D+ tulee kytkeä vastaavaan liittimeen ajoneuvossa (laturin signaali moottorin käydessä).

Solarliitäntä (S+):

Liitäntä vain käytettäessä aurinkosähköjärjestelmää, jossa on lataussäädin AES-lähdöllä.

Lataussäätimiä saa alan ammattiliikkeistä.

Aurinkosähköliitäntä "Solar" (S+) tulee kytkeä lataussäätimen (AES-lähtö) vastaavaan liittimeen.

Kaapelien poikkipinta-alat

D+ ja S+ liitäntöjen läpi ei kulje voimakasta virtaa, näin ollen poikkipinta-alan ei tarvitse välttämättä olla kovin suuri näissä liitännöissä (n. 1mm²).

Riviliitin (RM 7XX1 L - ja RM 7XX5 L - mallit)

Liitännät:

A = ground lämmitysvastus DC

B = plus lämmitysvastus DC

C = ground elektroniikka

D = plus elektroniikka

D+ = laturisignaali

S_+ = AES-tulosignaali lataussäätimeltä

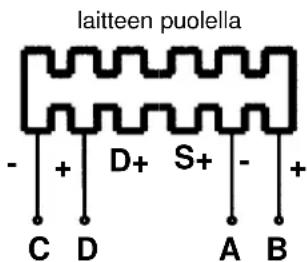

Iaitteen puolella - + D+ S+ - + C D A B

ajoneuvon puolella

Varustus

VARUSTUS

Käsikäyttöisestä energialähteen valinnasta automaattiseen valintaan

Kaikki RM 7XX1 - laitteet (MES) ovat laajennettavissa RM 7XX5 - laitteeksi AES - toiminnoilla.

Lisätietoja saat lähimmästä Dometic asiakaspalvelusta tai Dometic tuotteita myyvistä liikkeistä.

6.9.6

Kytkentäkaaviot

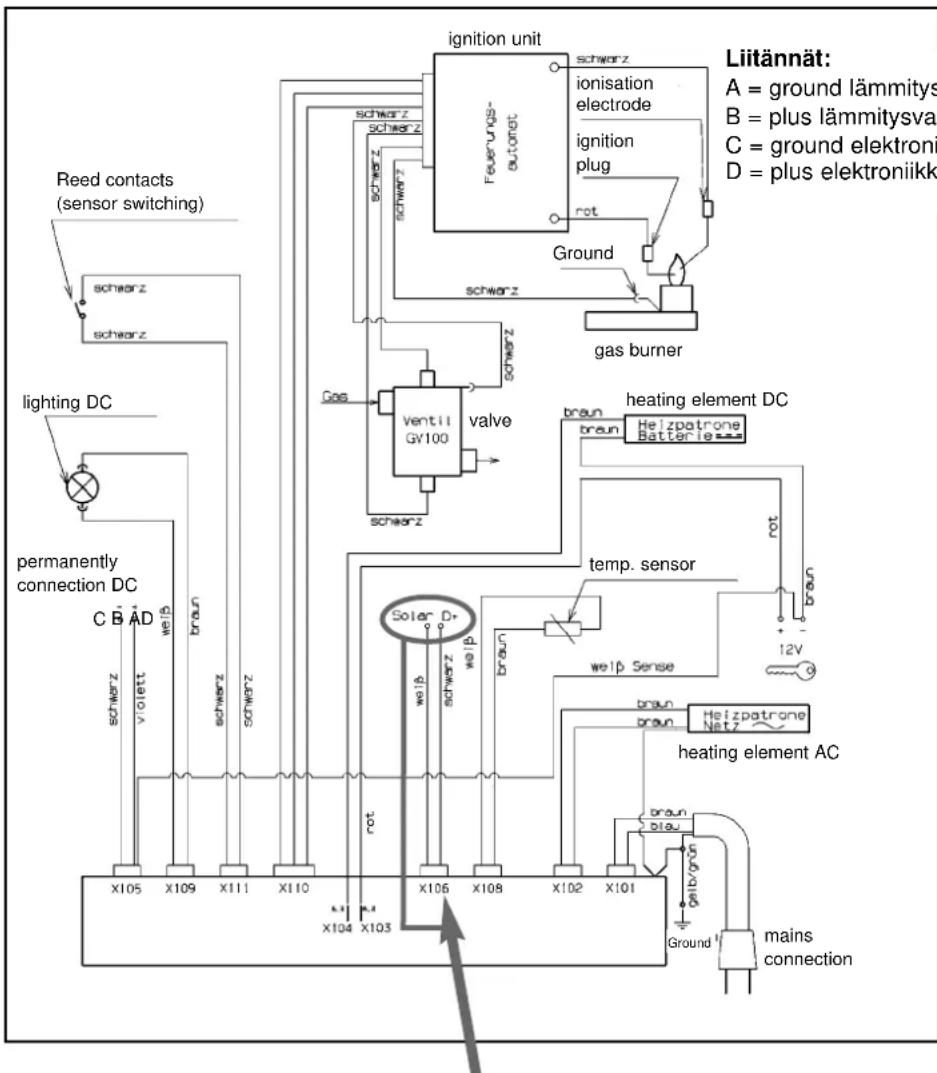

Kytkentäkaaviot RM 7XX1 L - ja RM 7XX5 L - mallit

Malissa RM 7XX1 L ei ole liitäntää X106 (Solar S+ ja D+) !

Liitännät:

A = ground lämmitysvastus DC

B = plus lämmitysvastus DC

C = ground elektroniikka

D = plus elektroniikka

Värit:

schwarz = musta

braun = ruskea

weiss = valkoinen

grün = vihreä

gelb = keltainen

rot = punainen

Kuvatekstit:

Dauerversorgung perm. connection DC Jatkuva syöttö

Anschlusskabel Netz \~ mains connection Liitäntäkaapeli verkko \~

Heizpatrone \~ heating element AC \~ Lämmitysvastus \~

Heizpatorne - heating element DC - Lämmitysvastus -

Zündelektrode

Liitännässä C/D (valaistus, elektroniikka ; liitäntäkaapeli musta / violetti) tulee olla aina jatkuva jännite (12V, DC) .

Dometic GmbH
