KULLANIM KILAVUZU NRX 90V DOMETIC

1 Önemli notlar....345
2 Sembollerin açıklanması 345
3 Cihaz üzerindeki sembollerin açıklamaları 346
4 Güvenlik uyarları....346
5 Teslimat kapsamı....348
6 Amacına Uygun Kullanım....348
7 Teknik açıklama....349
8 Kullanım....352
9 Temizlik ve bakım....359
10 Arızaların Giderilmesi....362
11 Garanti....364
12 Atık İmhası 364
13 Teknik Bilgiler....364

1 Önemli notlar

Bu ürünü doğru monte ettiğinizden ve ürünün daima kullanıma hazır olduğundan emin olmak için lülfen tüm talimatları ve bu ürün kılavuzunda verilen kılavuzları ve uyarları dikkatlice okuyunuz. Bu talimatlar bu ürün ile birlikte SAKLANMALIDIR.

Bu ürünü kullandığınızda tüm talimatları, kılavuzları ve uyanları dikkatlice okuduğunuzu ve anladığınızı ve hükümlere ve koşullara bu sözleşmede yer alıyormuş gibi uyacağiniza onay verirsiniz. Bu ürünü sadece armacina ve uygulamaya uygun ve talimatlara, kılavuzlara ve uyanlara uygun bu ürün kılavuzu ile geçerli yasalara ve yönetmeliklere uygun olarak kullanacağinizi kabul ediyorsunuz. Talimatların ve uyanların burada verildiği gibi okunmaması veya bunlara uyulmaması sonucu kendiniz ve diğer insanlar yaralanabilir veya ürününüz veya yakınında bulunan diğer mallar hasar görebilir. Talimatlar, kılavuzlar ve uyanlar da dahil, bu ürün kılavuzu ve buna ait olan dokümanlarda değişiklikler ve güncellerneler yapılabilir. Güncel ürün bilgileri için lütfen documents.dometic.com adresini ziyaret edin.

2 Sembollerin açıklanması

Bir sinyal sözcüğü, güvenlik ve maddi hasar mesajlarını tanımlar ve ayrıca tehlikenin ciddiyet derecesini veya seviyesini gösterir.

UYARI!

Önlenmediğinde, can kaybı veya ağır bir yaralanmaya neden olabilecek tehlikeli bir durumu gösterir.

DİKKAT!

Önlenmediğinde, hafif veya orta derecede bir yaralanmaya neden olabilecek tehlikeli bir durumu gösterir.

İKAZ!

Önlenmediğinde, maddi hasara neden olabilecek bir durumu gösterir.

NOT Ürünün kullanılması ile ilgili ek bilgiler.

3 Cihaz üzerindeki sembollerin açıklamaları

Dikkat! Yangın riski. Yanıcı maddeler.

4 Güvenlik uyarıları

Genel güvenlik

UYARI! Elektrik çarpması tehlikesi

Buzdolabının montajı ve sökülmesi sadece kalifiye personel tarafından gerçekleştirilmelidir.
Banyolara ve suya maruz kalan alanlara montajı kalifiye bir teknisyen tarafından yapılmalıdır.
Buzdolabını kanopi veya benzeri bir ortamın altına monte ediyorsanız, buzdolabının yağmurdan ve sıçrayan sudan korunduğundan emin olun.
Buzdolabında gözle görülebilir hasar varsa buzdolabını çalıştırmayın.
Buzdolabının onarımı sadece kalifiye personel tarafından yapılmalıdır. Uygun olmayan onarımlar ciddi tehlikelere veya buzdolabında hasara yol açabilir.
Buzdolabının güç kablosunda hasar varsa, tehlike oluşmaması için üretici, yetkili servis veya benzeri bir kalifiye personel tarafından değiştirilmelidir.
Buzdolabı yerleştirilirken besleme kablosunun sıkışmamasına veya hasar görmemesine dikkat edin.
Açıktaki kablolara çıplak elle dokunmayın.

UYARI! Yangın tehlikesi

Soğutucu akışkan devresindeki soğutucu akışkan yüksek derecede yanıcıdır ve cihaz küçük bir odadaysa sızıntı durumunda yanıcı gazlar oluşabilir. Soğutucu akışkan devresinde bir hasar olması durumunda:

• Açık ateş ve potansiyel ateşleme kaynaklarını buzdolabından uzak tutun.
• Odayi iyi havalandırın.
• Buzdolabini kapatın.

Yanıcı soğutucu akışkan içeren buzdolapları için: Soğutucu akışkan devresi az miktarda, çevre dostu ancak yanıcı bir soğutucu akışkan içerir. Ozon tabakasına zarar vermez ve sera etkisini artırmaz. Herhangi bir soğutucu akışkan sızıntısı tutuşabilir.
Yanıcı soğutucu akışkan içeren buzdolapları için: Buzdolabını hava akışının olmadığı veya çok az olduğu kapalı alanlarda kullanmayın veya saklamayın.
Buzdolabının yalıtımı tutuşabilen siklopentan içerir ve özel atık bertaraf prosedürlerine tabidir. Kullanım ömrünü tamamlayan buzdolabı uygun bir geri dönüşüm merkezine verilmelidir.

UYARI! Patlama tehlikesi

Buzdolabında, içinde itici gaz bulunan aerosol kutuları gibi patlayıcı maddeler saklamayın.

UYARI! Sağlık için tehlike

Bu buzdolabı, 8 yaş üstü çocuklar, fiziksel, duyusal ve zihinsel engelli ve deneyimleri ile bilgileri olmayan kişiler tarafından sadece denetim altında veya buzdolabının güvenli olarak kullanılması ve oluşabilecek tehlikeleri anlamaları durumunda kullanılabilir.
3 ile 8 yaş arasındaki çocukların buzdolabını doldurmalarına ve boşaltmalarına izin verilir.
Temizlik ve kullanıcı bakımı gözetimsiz olarak çocuklar tarafından yapılmamalıdır.
Buzdolabıyla oynamadıklarından emin olmak için çocuklar daima gözetlenmelidir.

UYARI! Çocuklar için sıkışma tehlikesi

Rafların, çocuklar kendini buzdolabına kilitleyemeyecek şekilde monte edildiğinden ve sabitlendiğinden emin olun.
Eski buzdolabınızı imha etmeden önce:
- Çekmeceleri sökün.
- Rafları, çocukların içine tırmanmaması için buzdolabında bırakın.
Kapakları çıkartın.

DİKKAT! Sağlık için tehlike

Buzdolabının dengesizliğinden kaynaklanan bir tehlikeyi önlemek için buzdolabı, montaj talimatlarına uygun olarak sabitlenmelidir.
Buzdolabının üzerindeki ve muhafazasındaki veya gömme yapıdaki havalandırma boşluklarının engellenmemesine dikkat edin.
Buz çözdürme işlemini hızlandırmak için üretici tarafından tavsiye edilenler dışında mekanik aletler veya diğer türden araçlar kullanmayın.
Hiçbir koşulda soğutucu akışkan devresini açmayın veya zarar vermeyin.
Üretici tarafından önerilmedikçe buzdolabı içinde bu amaç için elektrikli cihazlar kullanmayın.

DİKKAT! Yaralanma riski

Buzdolabının içinde veya yakınında yanıcı maddeler kullanmayın veya saklamayın.
Buzdolabının üzerine veya önüne eşya koymayın.
Buzdolabında değişiklik yapmayın.

İKAZ! Hasar tehlikesi

Varsa yoğuşma suyu tahliyesini her zaman temiz tutun.
Buzdolabının havalandırma izgaraları varsa aracı temizlerken havalandırma izgarasının yakınında yüksek basınçlı bir temizleyici kullanmayın.
Bu buzdolabı yağmur altında bırakılmamalıdır.
Fişi prizden çıkartmak için asla bağlantı kablosunu kullanmayın.

Buzdolabının güvenli olarak çalıştırılması

DİKKAT! Sağlık için tehlike

Buzdolabına yalnızca seçilen sıcaklıkta soğutulabilecek ürünler koyduğunuzdan emin olun.
Yiyecek maddeleri ve erişilebilen drenaj sistemlerine temas edebilecek yüzeyleri düzenli olarak temizleyin.
Çiğ et ve balığı buzdolabında saklarken uygun kaplar kullanın, böylece çiğ et ve balık diğer yiyeceklerle temas etmez veya suları diğer yiyeceklerin üzerine damlamaz.
Kapağın uzun bir süre açık kalması, buzdolabı bölmelerindeki sıcaklığın önemli oranda yükselmesine neden olabilir. Buzdolabı uzun bir süre boş kalacaksa:
- Buzdolabini kapatın.

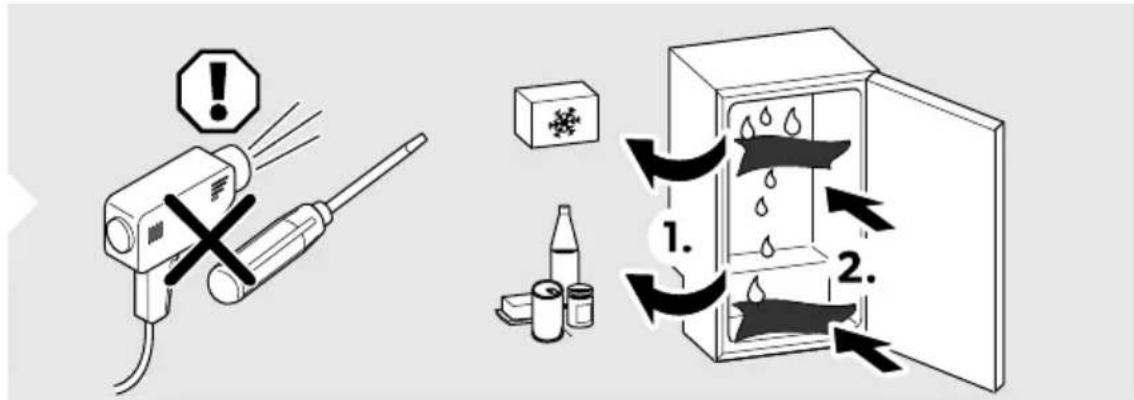

- Buzdolabının buzunu çözdürün.
- Buzdolabını temizleyin ve kurutun.
- Buzdolabının içinde küf oluşmaması için kapağı açık bırakın. Varsa buzdolabı kapağını ve dondurucu kapağını kış konumuna getirin.

DİKKAT! Yaralanma riski

Parmaklarınızı menteşeye sokmayın.

Bir seyahate başlamadan önce buzdolabının kapağını kapatın ve kilitleyin.
Buzdolabının arka kısmında bulunan soğutma ünitesi çalışma esnasında çok isinir. Buzdolabında havalandırma izgaraları varsa havalandırma izgaralarını çıkarırken kendinizi sıcak parçalara temas etmekten koruyun.
Cihaz kapağı veya dondurucu kapağı, yanlış kullanıldığında cihazdan tamamen ayrılabilir. Üstte ve altta net bir tık sesi duyana kadar kapakları iterek kapatın.

İKAZ! Hasar tehlikesi

Açık buzdolabı kapağına yaslanmayın.
Şişe veya teneke kutu gibi ağır nesneleri yalnızca buzdolabı kapağında, sebze bölmesinde veya alt rafta saklayın.
Buzdolabının çift taraflı kapağı varsa ve kapak karşı tarafta doğru şekilde kilitlenmemişse, yerine oturana kadar o taraflı üstten ve alttan itin.
Aşırı ısınma tehlikesi! Çalışma sırasında oluşan ısının dağılabilmesi için her zaman yeterli havalandırma sağlandığından emin olun. Hava sirkülasyonu için buzdolabının duvarlardan ve diğer nesnelerden yeterince uzakta olduğundan emin olun.
İç kısmı buz veya sıvı ile doldurmayın.
Buzdolabını ve kablosunu ısıya ve neme karşı koruyun.
Fişi prizden çıkartmak için asla bağlantı kablosunu kullanmayın.

NOT

Aracınızın akü yönetim sistemi, aküyü korumak için buzdolabını kapatırsa araç üreticinizle iletişime geçin.
15 °C ... 25 °C ortam sıcaklıkları için ortalama sıcaklık ayarını seçin.
Kapak karşılıklı iki taraftan doğru şeklide kilitlenmemişse, yerine oturana kadar o tarafı üstten ve alttan itin.
Yiyecek atığı oluşmaması için dikkat edilmesi gerekenler:

• Sıcaklık dalgalanmasını mümkün olduğu kadar düşük tutun. Dondurucuyu sadece gerekli olduğu süre kadar açın. Yiyecekleri havanın halen iyi dolaşabileceği bir şekilde depolayın.
• Buzdolabına yalnızca seçilen sıcaklıkta soğutulabilecek ürünler koyduğunuzdan emin olun.
• Farklı gıda maddelerini şekillerde gösterildiği gibi saklayın.
• Sıcaklık ayarlanabiliyorsa: Sıcaklığı yiyeceklerin miktarına ve tipine göre ayarlayın.
• Gıda maddeleri, koku ve tadı kolayca emebilir ve salabilir. Gıda maddelerini her zaman üstü kapalı veya kapalı kaplarda/şişelerde saklayın.

5 Teslimat kapsamı

Miktar Adı
1 Kompresörlü buzdolabı
1 Kısa kullanım kılavuzu
1 Kullanım kılavuzu (yalnızca online)
1 Montaj kılavuzu

6 Amacına Uygun Kullanım

Buzdolabı aşağıdakiler için tasarlanmıştır:

• Karavanlara, motorlu karavanlara ve kamyonlara montaj

• Gıdaların soğutulması ve saklanması

• Önceden dondurulmuş gıdaların saklanması

• İç mekan kullanımı

Bu buzdolabı ticari, bireysel veya ev tipi uygulamalar için tasarlanmamıştır.

Buzdolabı şunlar için uygun değildir:

• Deniz ortamlarına montaj, ör. teknelere
• İlaçların saklanması
• Aşındırıcı veya solvent içeren maddelerin saklanması
  • Gıdalari hızlı dondurma
• Dış mekan kullanımı

Cihaz teknelerde kullanıldığında açık güverteye değil, gündelik oda alanına kurulmalıdır.

Dondurucu bölmesi, önceden dondurulmuş yiyecekleri saklamak, dondurma saklamak veya yapmak ve buz küpleri yapmak için uygundur. Önceden dondurulmamış yiyecekleri dondurmak için uygun değildir.

Buzdolabı, bir dolap parçasına veya bir montaj boşluğuna monte edilmek üzere tasarlanmıştır.

Optimum soğutma performansı 16 °C ... 43 °C arasındaki ortam sıcaklıklarında ve maksimum 90 % nemde sağlanır.

Bu ürün sadece amacına uygun ve bu talimata göre kullanılmalıdır.

Bu kılavuzda ürünün doğru olarak monte edilmesi ve/veya kullanılması için gerekli bilgiler verilmektedir. Doğru yapılmayan montaj ve/veya yanlış işletim ya da bakım, performansın yetersiz olmasına ve olası bir arızaya neden olabilir.

Üretici, aşağıdaki durumların neden olduğu yaralanmalardan veya ürün hasarlarından sorumlu değildir:

• Aşırı voltaj da dahil olmak üzere hatalı kurulum, montaj veya bağlantı
• Yanlış bakım veya üretici tarafından sağlanan orijinal yedek parçalardan başka yedek parçalar kullanılması
• Üreticisinden açıkça izin almadan cihazda değişiklikler yapılması
• Bu kılavuzda tanımlananların dışında bir amaçlar için kullanıldığında

Dometic ürünün görünümünde ve ürün özelliklerinde değişiklik yapma hakkını saklı tutar.

7 Teknik açıklama

Buzdolabı kompresörlü bir buzdolabıdır.

Buzdolabı, 12 V veya 24 V DC gerilim ile kullanıma uygundur ve bu nedenle kamplarda ya da teknelerde de kullanılabilir.

Model, fabrikada takılmış, çıkarılabilen ve yeniden takılabilen dondurucu bölmeye sahiptir.

Buzdolabı kapağı, taşıma sırasında onu korumak için bir mandal mekanizmasına sahiptir.

Buzdolabında kullanılan tüm malzemeler gıda maddeleri ile kullanıma uygundur.

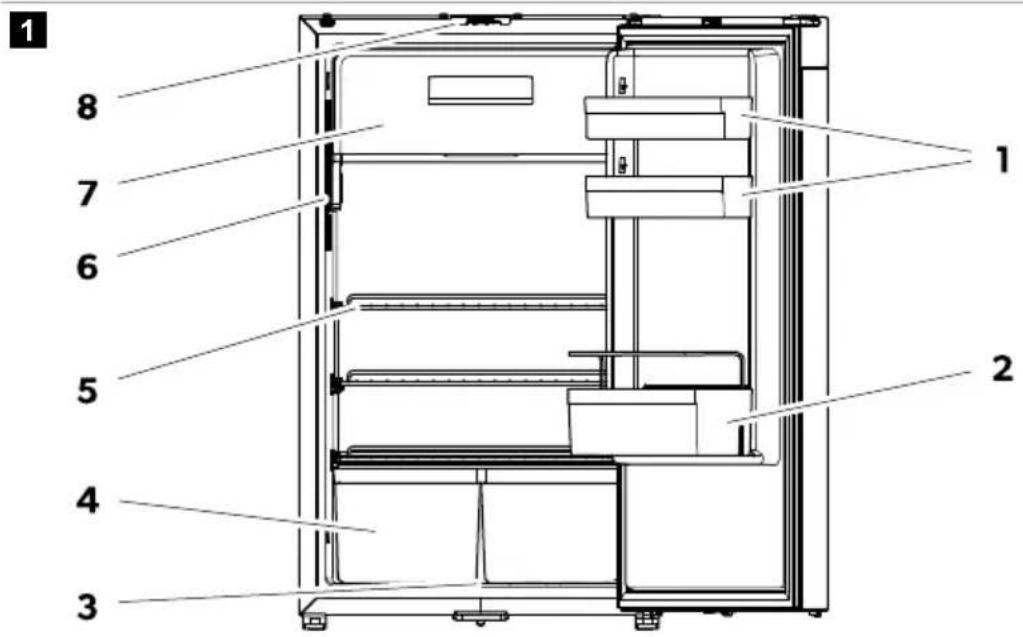

Cihaz açıklaması

1 8 7 6 5 4 3 1 2

No. Açıklama
1 Kapak rafi
2 Şişe rafi
3 Yoğuşma tahliyesi
4 Sebzelik
5 Dolap rafi
6 Ekranlı kontrol paneli
7 Dondurucu bölmesi
8 Havalandırma için kapak mandalı

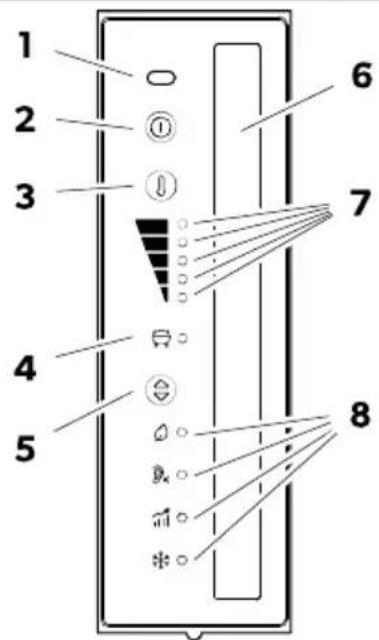

Kontrol ve gösterge öğeleri

2

1 2 3 4 5 6 7 8

No. Açıklama
1 IR kapak açıklığı sensörü
2	AÇMA/KAPATMA düğmesi
3	Soğutma seviyesi ayar düğmesi
4 Kompresör ve hata gösterge LED'i
5	Çalışma modu düğmesi
6 İç aydınlatma
7	Soğutma seviyesi gösterge LED'leri
	Soğutma seviyesi 5
	Soğutma seviyesi 4
	Soğutma seviyesi 3
	Soğutma seviyesi 2
	Soğutma seviyesi 1
8 Çalışma modu gösterge LED'leri

Kompresör ve hata gösterge LED'i

Kompresör ve hata gösterge LED'i, kompresörün çalışma durumunu veya bir hatayı gösterir:

Color Adı
Mavi Kompresör calışıyor
Turuncu Kompresör kapalı
Kırmızı Hata (bkz. Hata göstergesi sayfa 364 bölümü)

TR NRX0090V

Çalışma modu gösterge LED'leri

Çalışma modu göstarge e LED1eri azağıdaki ayar seçeneklerini görüntülar:

Sembol	Adı
	EKO moduAzaltima enerji tüketimi cepalagmaSoğutmaseviyesi 1 - 3
	SESSIZ modAzaltima gürültü serviyesi ile çalgmaSoğutmaseviyesi 1 - 4
	PERFORMANS moduSoğutmaseviyesi 1 - 5
	DONDURUCU moduDon durucubólmeçkanılmış haldeçağırma. Buzdoblabın iç kommen tamamını -5^ dere- oeye kadar soğutur.

8 Kullanım

8.1 İlk kullanım öncesi

NOT

Buzdolabini ilk kez kalıpteriğinizda ilk 4 saat buzdolabında yiyecek veya içecek saltamayın.
Buzdolaburi ilk kez kullanıken birkaç saat sonra kaybolan haff birkolu olabilir. Yaşam alanını iyi bir

3

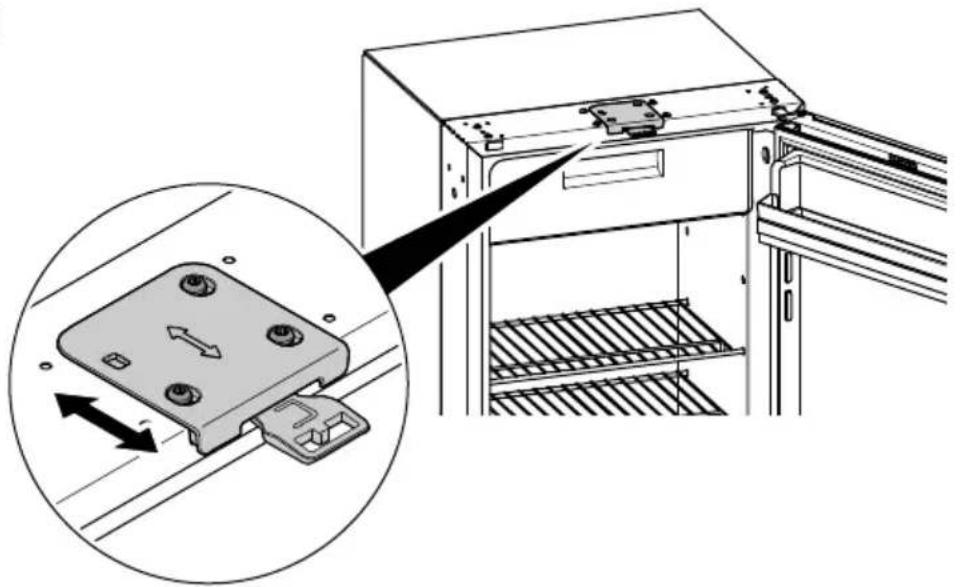

NOT Ayarlanabilir kapak mandalının monte edilip edilmediğini kontrol edin. Gerekirse ayarlanabilir kapak mandalını (dometic.com) sipariş edin ve sabit kapak mandalını ayarlanabilir kapak mandaliyla değiştirin.

Kapak mandalı varsayılan olarak A konumundadır. Kapak mandalını B konumuna getirin.

4 A B

NOT Kapak mandalı B konumundaysa kapatırken kapağın düzgün şekilde oturduğundan emin olun (bkz. Buzdolabı kapağının kapatılması ve güvence altına alınması sayfa 355 bölümü).

8.2 Gıdaların saklanması hakkında bilgi

DİKKAT! Sağlık için tehlike

Buzdolabı, 10 °C altındaki ortam sıcaklığına uzun süre maruz kalırsa, dondurucu bölme sıcaklığının düzenlenmesi artık garanti edilemez. Bu, dondurucu bölmesinin sıcaklığının artmasına ve saklanan ürünlerin buzunun çözülmesine neden olabilir.

İKAZ! Hasar tehlikesi

Buzdolabını doldururken kapak rafı ve kapak başına maksimum yüke uyun (bkz. Teknik Bilgiler).
Gazlı içecekleri dondurucu bölmesinde saklamayın.

Yiyecek atığı oluşmaması için dikkat edilmesi gerekenler:

• Sıcaklık dalgalanmasını mümkün olduğu kadar düşük tutun. Buzdolabını sadece gerekli olduğu süre kadar açın. Yiyecekleri havanın halen iyi dolaşabileceği bir şekilde depolayın.
• Sıcaklığı yiyeceklerin miktarına ve tipine göre ayarlayın.
• Farklı gıda maddelerini şekillerde gösterildiği gibi saklayın.
• Gıda maddeleri, koku ve tadı kolayca emebilir ve salabilir. Gıda maddelerini her zaman üstü kapalı veya kapalı kaplarda/şişelerde saklayın.

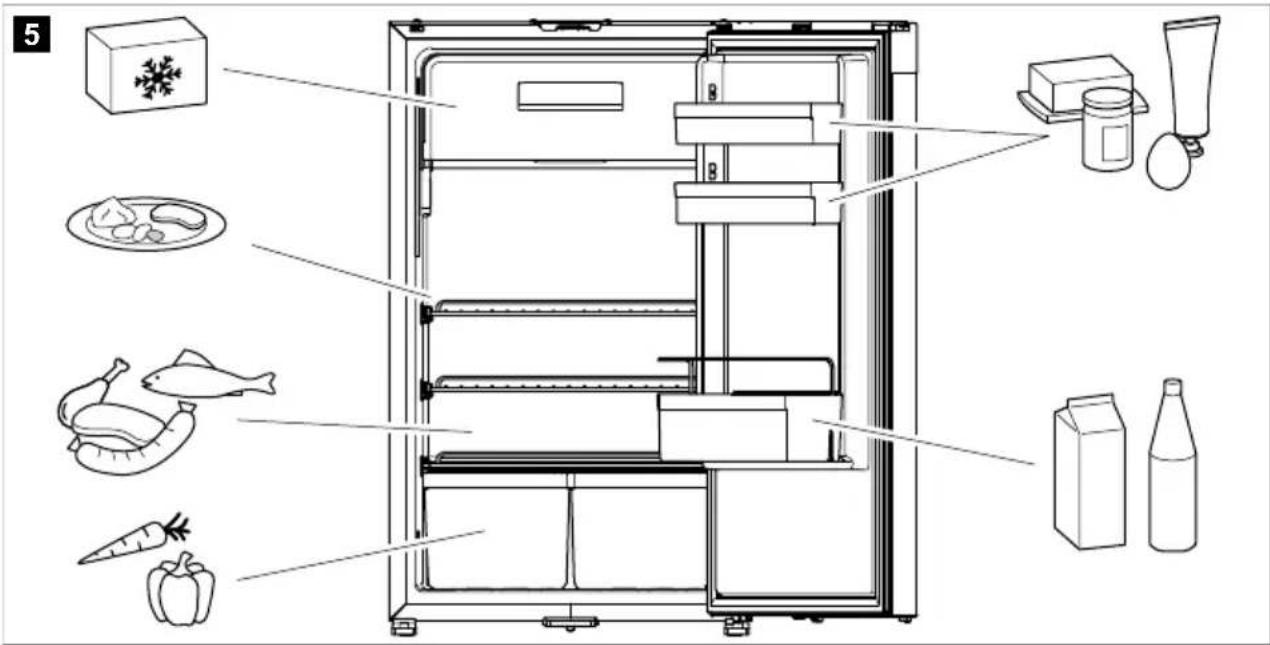

  Gıdaları gösterildiği gibi saklayın.

• Buzdolabını sadece gerekli olduğu süre kadar açın.
• Sıcak yiyecekleri soğutmak için cihaza bırakmadan önce, soğumalarını bekleyin.

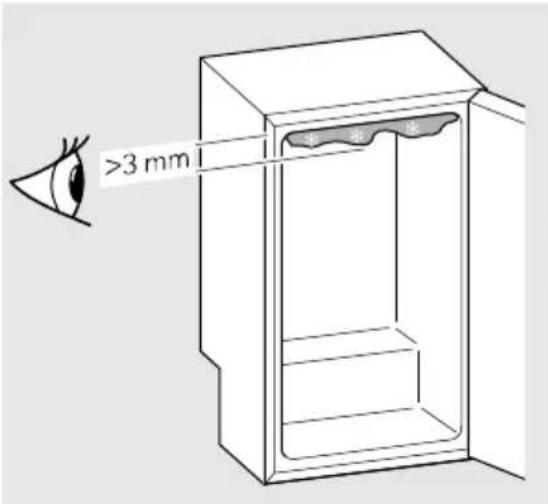

• Bir buz tabakası oluşur oluşmaz buzdolabınızın buzunu çözdürün.
  • Gereksiz yere düşük sıcaklıklar ayarlamayın.
• Optimum bir enerji tüketimi için, rafları ve çekmeceleri teslimat durumlarına göre konumlandırın.
• Kapak contasının yerine tam olarak oturduğunu düzenli olarak kontrol edin.
• Kondansatörü düzenli aralıklarla tozlardan ve pisliklerden temizleyin.

8.4 Buzdolabı kapağının kullanımı

DİKKAT! Yaralanma riski

Buzdolabı kapağı veya dondurucu bölme kapağı, yanlış kullanıldığında cihazdan tamamen ayrılabilir.

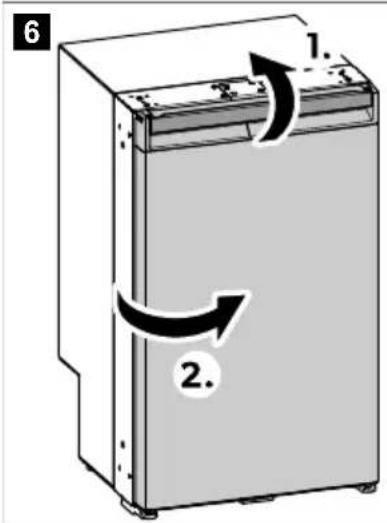

8.4.1 Buzdolabı kapağının açılması

NOT Kapak durdurucusunun karşı tarafından kolu çektiğinizden emin olun. Sürgünün ilgili konumuna dikkat edin. İlgili montaj kılavuzuna bakın.

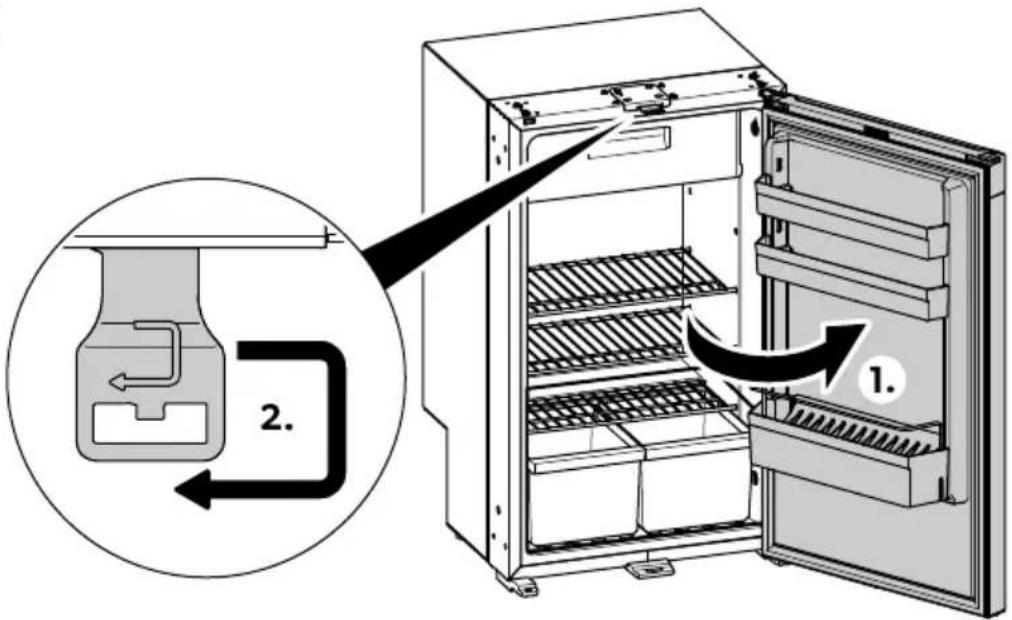

Buzdolabı kapağını açmak için gösterildiği gibi ilerleyin.

6 1. 2.

8.4.2 Buzdolabı kapağının kapatılması ve güvence altına alınması

DİKKAT! Yaralanma riski

Kapak doğru şekilde sabitlenmemişse, yerine sabitlenene kadar kapağı üstünden ve altından dikkatlice itin.

NOT Buzdolabı kapağında, taşıma sırasında da koruması için bir mandal mekanizması vardır.

TR NRX0090V

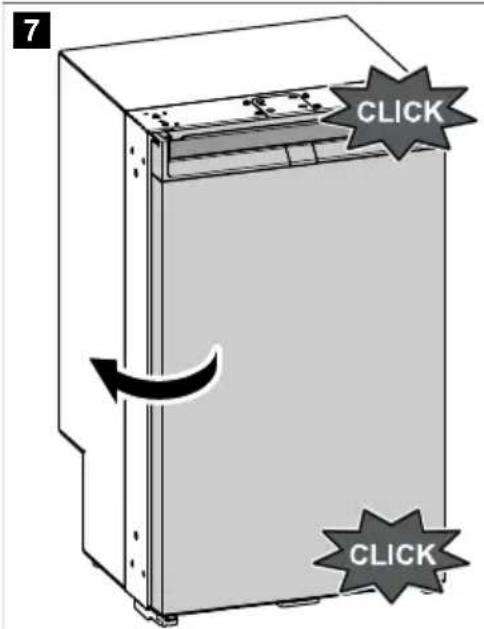

Üstten ve alttan net bir tık sesi duyana kadar kapağı bastırın.

7 CLICK CLICK

√ Kapak artık kapanmış ve güvence altına alınmıştır.

8.5 Açma ve kapama

NOT Uzun süre kullanılmayacaksa buzdolabını her zaman kapatın.

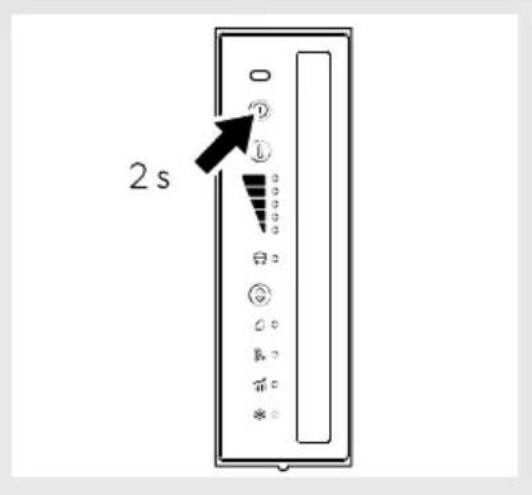

Açmak için düğmesini en az 2 s basılı tutun.
Buzdolabı en son seçilen soğutma seviyesi ayarı ve çalışma modu ile açılır.
Kapatmak için düğmesini en az 2 s basılı tutun.

8.6 Çalışma modlarının ayarlanması

NOT EKO, PERFORMANS veya DONDURUCU modu kullanılırken sistem, başka bir değişiklik yapılana kadar bu modda kalır.

Çalışma modunu ayarlarken, istenen çalışma modu gösterge LED'i yanana kadar düğmesine art arda basın. Aşağıdaki çalışma modları mevcuttur:

EKO modu kullanımı

EKO modu etkinleştirildiğinde, buzdolabı 1 – 3 soğutma seviyelerinde daha düşük enerji tüketimi ile çalışır.

EKO mod Üiçin çalışma modu gösterge LED'i ve seçilen soğutma seviyesi gösterge LED'i yanar.

SESSİZ mod kullanımı

SESSİZ mod etkinleştirildiğinde buzdolabı 1 – 4 soğutma seviyelerinde azaltılmış gürültü seviyesiyle çalışır.

NRX0090V TR

NOT

Buzdolata DONDURUCU modda calıgyona SESSIZ mod kullanılamaz
SESSIZ mod kullanıldığıda buzdolabi 8 h boyunca burmodda çalışırne daha sonra önceden seçilen moda (END veya PERFORMAN S modu) geri döner.

- SESSIZ mod (B) için çalışma modu göster ge LED'i ve seçlen so gutma seviyesi göster ge LED'i yanar.

PERFORMANS modu kullanımı

PERFORMANS modu etkinleştirildiğinde buzdolabi 1-5 soğutma seriyelerinde standart modda çalışr.
PERFORMANS modu (n) için çalışma modu gö starge LED'i ve seçilen soğutmasıaviyesi gö starge LED'i yanar.

DONDURUCU modu kullanımı

DONDURUCU/modu etkinleştirildiğinde buzdolabının iç kimmin tamami -5 °C dereceyeladarsoğutulur

NOT DONDURUCU moduru kullanmak için dondurucu bölmesini çıkartın.

- DONDURUCU modu (gp) alan çalışma modu gösterge LED1 vertüm soğutma seriyesi gösterge LED1eri sürüldı yanan:

8.7 Soğutma seviyesin in ayarlanması

Soğutma seviyesini ayarlamak içinisten soğutma seviyesine ulaşlana kadar i diğmesine artarda basın.

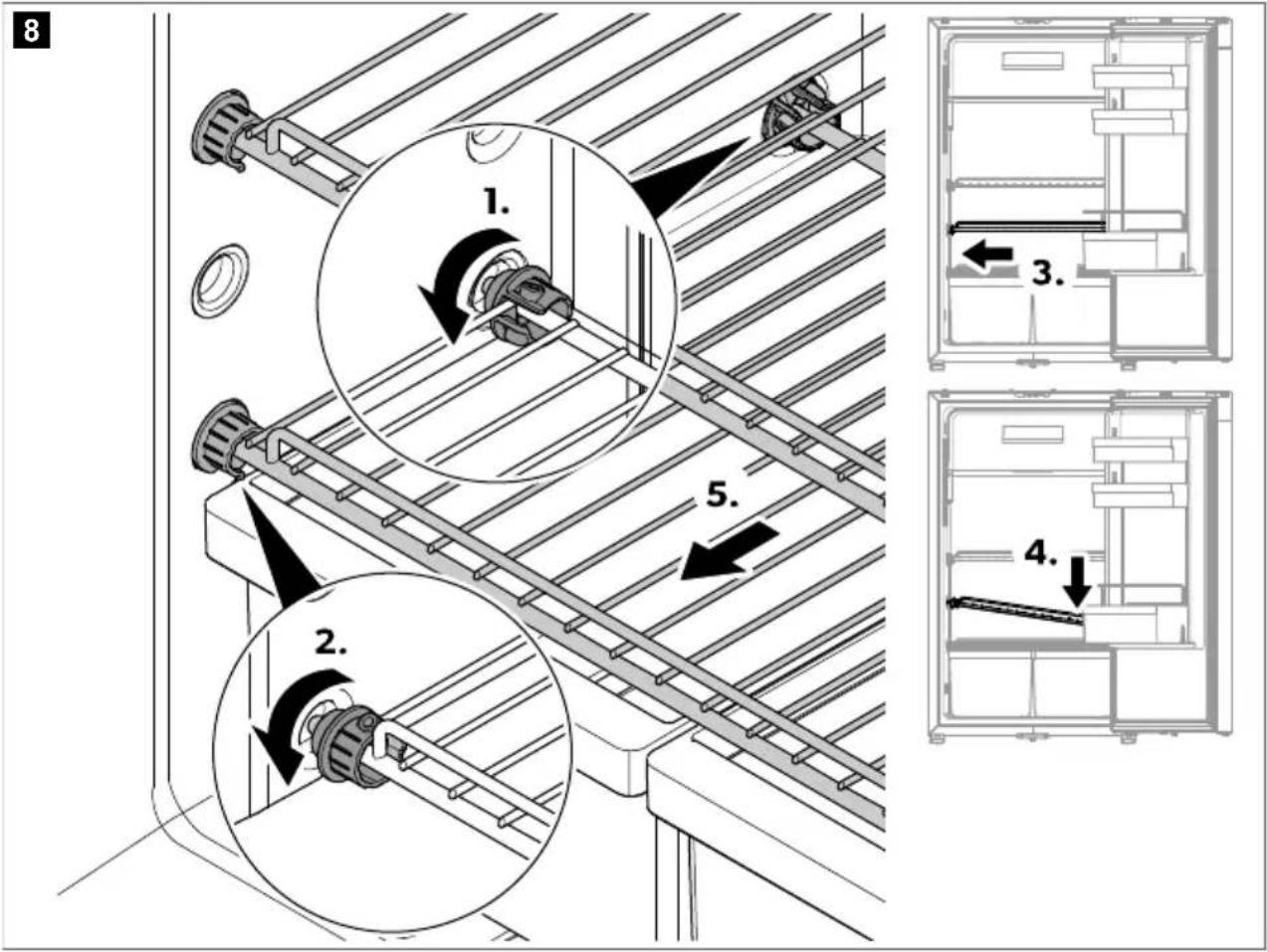

8.8 Rafları yeniden konumlandırma

UYARI! Çocuklar için sıkışma tehlikesi

Çoculların buzdolatına temanmasını önlemaki için tüm raftar yelerine sabittenmiştir.

- Roftan valvaza tomizlik amacuva sökiún

Rafları istediğiniz gibi yeniden konumlandırmak için gösterildiği gibi ilerleyin.

8 1. 2. 3. 4.

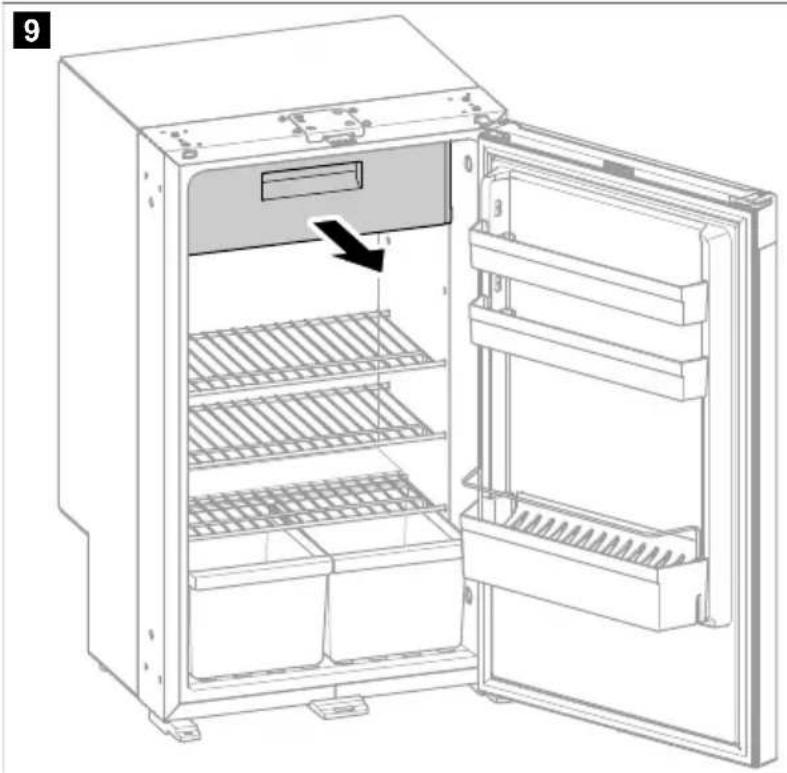

8.9 Dondurucu bölmesinin çıkarılması

İKAZ! Hasar tehlikesi

Dondurucu bölmesini çıkarmak için dondurucu bölmesinin kapağını kapatın.
Dondurucu bölmesini alt tarafından tutun. Dondurucu bölmesinin kapağından çekmeyin.
Dondurucu bölmesini kuru ve güvenli bir yerde saklayın.

Dondurucu bölmesini çıkarmak için gösterildiği gibi ilerleyin.

UYARI! Elektrik çarpması tehlikesi

Temizlik ve bakımdan önce buzdolabının enerji bağlantısını mutlaka bağlantısından ayırın.

İKAZ! Hasar tehlikesi

Temizlik sırasında aşındırıcı temizlik maddeleri veya sert nesneler kullanmayın.
Buzu veya donmuş nesneleri çıkartmak için asla sert veya keskin aletler kullanmayın.
Contalara su damlamadığından emin olun. Bu elektronik parçalara zarar verebilir.

¡KAZ! Hasar tehlikesi

Işık kaynağı, tehlikeyi önlemek için yalnızca üretici, servis elemanı veya benzer kalifiye bir kişi tarafından değiştirilebilir.

Cihazın içini ve dışını düzenli olarak ve kirlenir kirlenmez nemli bir bezle temizleyin. Buzdolabını temizledikten sonra bir bezle kurulayın.
Yoğuşma suyu tahliyesini düzenli olarak kontrol edin.
Yoğuşma suyu tahliyesini gerektiğinide temizleyin. Tıkalı olduğunda yoğuşma suyu, buzdolabının altında birikir.
Kondenserdeki toz ve kiri düzenli olarak nemli bir bezle temizleyin.

Soğutucu akışkan devresi

Soğutucu akışkan devresi için bakım gerekmez.

Buzdolabının buzunun çözdürülmesi

İKAZ! Hasar tehlikesi

Buz çözme işlemini hızlandırmak için mekanik veya başka aletler kullanmayın.

NOT Zamanla, buzdolabının içindeki arka duvarda buzlanma oluşur. Bu buz tabakası yaklaşık 3 mm kalınlığındaysa buzdolabının buzunu çözdürün.

Buzdolabının buzunu çözdürmek için gösterildiği gibi ilerleyin.

10

>3 mm

2 s

Buzdolabı kapağının saklama konumuna getirilmesi

DİKKAT! Yaralanma riski

Sürüş esnasında saklama konumu kullanılamaz.

NOT Cihazı uzun süre kullanmayacaksanız buzdolabı kapağını saklama konumuna getirin. Bu, küf oluşumunu engeller.

Buzdolabinin buzunu çözdürün (bkz. Buzdolabinin buzunun çözdürülmesi sayfa 360).
Buzdolabı kapağını gösterildiği gibi saklama konumuna getirin.

11

10 Arızaların Giderilmesi

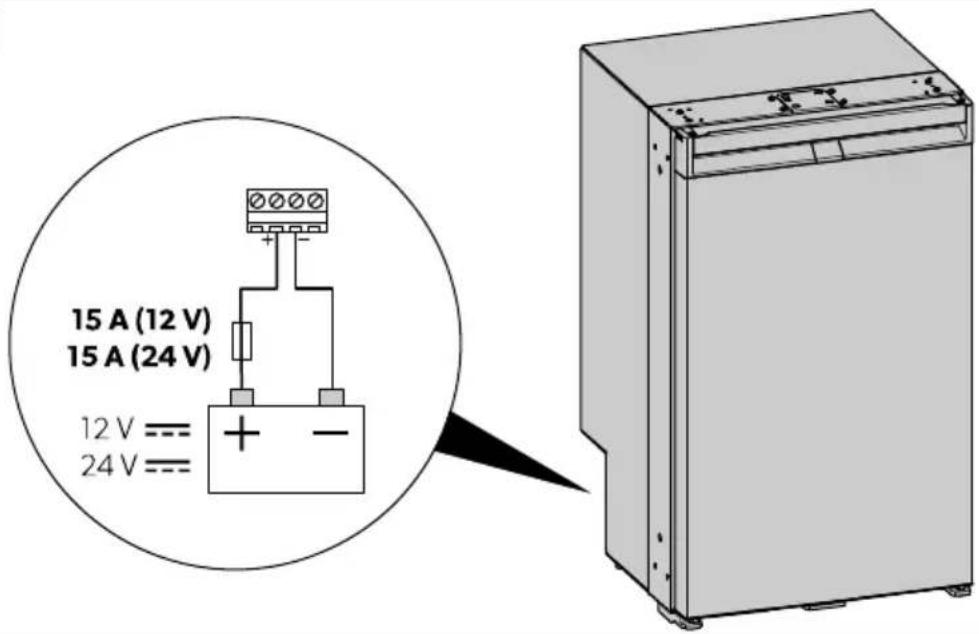

NOT Sürüş sırasında karavandaki 12 V tüketici üniteleri güvenli bir şekilde çalıştırmak için çekici aracın yeterli gerilim sağladığından emin olun. Bazı araçlarda, akü yönetim sistemi aküyü korumak için tüketici birimlerini otomatik olarak kapatabilir. Daha fazla bilgi için araç üreticinize danışın.

13

15 A (12 V) 15 A (24 V) 12 V =-- 24 V =--

Sorun Neden Çare
Buzdolabı çalışmıyor.	DC kablosundaki sigorta arızalı.	> Sigortayı değiştirin (şil 13 sayfa 362).
	Aracın sigortası attı. Araç sigortasını değiştirin.	Aracınızın kullanım kılavuzuna bakın.
	Araç aküsü boşalmış. Aküyü test edin ve şarı'edin.
	Kompresördeki sıcaklık çok düşük (< 0 °C).	> Tüm dış havalandırma izgaralarını tamamen yalıtım malzemesi ile ka-patın/örtün.
	Gerilim yetersiz ise buzdolabı otomatik olarak kapanır.(Kapanma gerilimi: 10,4 V)	> Aküyü şarj edin. Buzdolabı otoma-tik olarak yeniden çalışmaya başla-yacaktır.(Çalışmaya başlama gerilimi: 11,7 V)
Yetersiz soğutma, iç sıcaklıkta artış. Kompresör sürekli çalışır.	Soğutma ünitesi etrafındaki havalandır-ma yeterli değil.	> Havalandırma izgarasının tıkalı ol-madığını kontrol edin.> Soğutma cihazını başka bir yere ta-şıyın.
	İç duvarlar buzlu. Buzdolabı kapağının düzgün kapa-nıp kapanmadığını kontrol edin.> Buzdolabı contasının doğru bir şe-kilde oturduğundan ve hasar gör-mediğinden emin olun.> Buzdolabının buzunu çözdürün (bkz. Buzdolabının buzunun çözdürülmesi sayfa 360).
		Sıcaklık çok yüksek ayarlanmış. Daha düşük bir sıcaklık ayarlayın.
		Ortam sıcaklığı çok yüksek. Sıcak havanın daha hızlı dışarı çıka-bilmesi için havalandırma izgarasını bir süreliğine çıkarın.
		Buzdolabına aynı anda çok fazla gıda konulmuş.
		Buzdolabına aynı anda çok fazla sıcak yemek konulmuş.
		Buzdolabı çok uzun süredir çalışmıyor. Sıcaklığı 4 h / 5 h sonra tekrar kontrol edin.
		Kondenser kirli. Kondenseri temizleyin (bkz. Temizlik ve bakım sayfa 359 bölümü).
		Fan anızalı. Yetkili servis personeliyle iletişime geçin.
Yetersiz soğutma, iç sıcaklıkta artış.Kompresör çalışmıyor (akü bağlantısı).		Akü elektronik bağlantısında kesinti var.
		Ana şalter arızalı (eğer takılmışsa). Ana şalteni değiştirin.
		Ek besleme hattı sigortası atmış (eğer takılmışsa).
		Akü gerilimi çok düşük. Aküyü şarj edin.
		Akü kapasitesi çok düşük. Aküyü değiştirin.>
		Kablolar gevşek.Temas zayıf (korozyon).
		Kablo kesiti çok küçük. Kabloyu değiştirin.
		Kompresör arızalı. Yetkili servis personeliyle iletişime geçin.
Olağan dışı sesler.		Soğutucu akışkan devresinin bir bileşeni serbestçe hareket edemiyor (duvara temas).
		Soğutma ünitesi ile duvar arasına ya-bancı bir nesne sıkışmıştır.
		Fan gürültüsü. Yetkili servis personeliyle iletişime geçin.
Hareket halindeyken kapak kendi kendine açılıyor (ör. sürüş sırasında).		Kapak mandalı A konumunda (bkz. Kapak mandalının ayarlanması say-fa 352 bölümü).
Kapak düzgün kapanmıyor.		Kapak mandalı A konumunda (bkz. Kapak mandalının ayarlanması say-fa 352 bölümü).
		Kapak mandalı B konumunda (bkz. Kapak mandalının ayarlanması say-fa 352 bölümü) ama kapak düzgün şekilde oturmuyor.

Hata göstergesi

NOT

Tüm hatalar, hata göstergesi LED'inin kırmızı renkte yanıp sönmesi ile gösterilir (bkz. Kontrol ve gösterge öğeleri sayfa 351). Yanıp sönme sayısı arızanın türüne bağlıdır. Her yanıp sönme saniyenin dörtte biri kadar sürer. Yanıp sönme dizisinin ardından bir duraklama gelir. Arıza türü için sıralama her dört saniyede bir tekrarlanır.
EKO, PERFORMANS ve DONDURUCU modlarında ek bir bip sesi duyulur.

Yanıp sön- me frekansı	Hata Olası nedeni
1 Düşük veya aşırı gerilim Besleme gerilimi ayarlanan aralığın dışında.
2 Aşırı fan akımı Elektronik ünite üzerindeki fanın yükü	1 A değerinden fazladır.
3 Motor çalışmıyor	Rotor sıkışmış.Soğutma sistemindeki basınç farkı çok yüksek.
4 Hız çok düşük	Soğutma sistemi aşırı yüklenirse motorun minimum hızı koruna- maz.
5 Elektronik ünitenin aşırı ısınması	Soğutma sistemi çok fazla yüklenirse veya sıcaklık çok yüksek ayarlanırsa, elektronik parçalar aşırı ısınabilir.
Sürekli Sıcaklık sensörü hataları Sıcaklık sensörü arızalı.

11 Garanti

Yasal garanti süresi geçerlidir. Üründe hasar varsa üreticinin ülkenizdeki şubesi (bkz. dometic.com/dealer) veya saticınızla iletişime geçin.

Onarım ve garanti işlemleri için cihazı aşağıdaki dokümanlarla birlikte gönderin:

• Satın alma tarihini içeren faturanın bir kopyası
• Talebinizin nedeni veya hatanın açıklanması

Kendi kendine onarımın veya profesyonel olmayan onarımın güvenlikle ilgili sonuçları olabileceğini ve garantiiye geçersiz kılabileceğini unutmayın.

12 Atık İmhası

İKAZ! Hasar tehlikesi

Soğutma cihazının yalıtımı tutuşabilen siklopentan içerir ve özel atık bertaraf prosedürleri gerektirir. Kullanım ömrünü tamamlayan soğutma cihazı uygun bir geri dönüşüm merkezine verilmelidir.

Ambalaj malzemesini mümkünse ilgili geri dönüşüm atık sistemine kazandırın. Ürünün yürürlükteki imha yönetmeliklerine göre nasıl imha edileceğine ilişkin ayrıntılar için yerel bir geri dönüşüm merkezine veya uzman satıcıya danışın. Avrupa: Ürün ücretsiz olarak imha edilebilir.

13 Teknik Bilgiler

Cihazınızın güncel AB uygunluk beyanı için lütfen dometic.com adresindeki ilgili ürün sayfasına bakın veya doğrudan üretici ile iletişime geçin (bkz. dometic.com/dealer).

NRX0090V TR

Bu dhaiz UN BCE Yönetmeliği R10 ile uyumludur

	NIRXO 090V
Gaz Mrktan
Buzdolabsbölmesi	79L
Donduruzu bölmesi	8,4L
Toplam kapsate	87L
Toplam kapsate(donduruzu bölmwa çlunik Algında)	92L
Bağlantıgeniimi	12 / 24 V=
Besteme akızü koruması (12 V)
Kapanmageniimi	10,4V
Çalışmaya başlamageniimi	11,7V
Besteme akızü koruması (24 V)
Kapanmageniimi	22,8V
Çalışmaya başlamageniimi	24,2V
Enerji tüketimi	0,35 kWh / 24 h
İlden sınıfı	T
Depolarma sıcaklığı analığı
Buzdolabı	0 °C ~ 15 °C
Donduruzu bölmesi	-12 °C ~ -5 °C
Donduruzu modu	-5 °C ± 2 °C
Kullanım anaanda Dongörülen ortam a-aklığı	16 °C ~ 43 °C
Soğuturu madde	R600a
Sofatırıcı dolks miktası	70 m
