Caractéristiques techniques	Réfrigérateur Dometic NRX 90V, capacité de 90 litres, classe énergétique A+, fonctionnement à 12/24V et 230V, système de refroidissement par compression.
Dimensions	Dimensions extérieures : 850 x 500 x 500 mm (H x L x P).
Poids	Poids net : 30 kg.
Utilisation	Idéal pour les camping-cars, caravanes et applications maritimes, facile à installer et à utiliser.
Maintenance	Nettoyage régulier des surfaces intérieures et extérieures, vérification des joints d'étanchéité, entretien du système de refroidissement.
Sécurité	Éviter de bloquer les aérations, ne pas utiliser près de sources de chaleur, respecter les instructions de branchement électrique.
Informations générales	Garantie de 2 ans, service après-vente disponible, pièces de rechange accessibles.

FOIRE AUX QUESTIONS - NRX 90V DOMETIC

Pourquoi mon réfrigérateur Dometic NRX 90V ne refroidit-il pas correctement ?

Vérifiez si le réfrigérateur est correctement alimenté en électricité. Assurez-vous également que les réglages de température sont appropriés et que les ventilateurs ne sont pas obstrués.

Comment nettoyer l'intérieur de mon réfrigérateur Dometic NRX 90V ?

Utilisez un mélange d'eau tiède et de savon doux pour nettoyer l'intérieur. Évitez les produits chimiques agressifs qui pourraient endommager les surfaces.

Quelle est la capacité de stockage du Dometic NRX 90V ?

Le réfrigérateur Dometic NRX 90V a une capacité de stockage d'environ 90 litres.

Mon réfrigérateur fait des bruits étranges, que dois-je faire ?

Vérifiez que le réfrigérateur est bien nivelé et qu'il n'y a pas d'objets en mouvement à l'intérieur. Si le bruit persiste, contactez le service clientèle.

Comment régler la température de mon réfrigérateur Dometic NRX 90V ?

Utilisez le panneau de commande pour ajuster les réglages de température selon vos préférences. Consultez le manuel d'utilisation pour des instructions détaillées.

Que faire si le réfrigérateur ne s'allume pas ?

Vérifiez la source d'alimentation, assurez-vous que le câble d'alimentation est bien connecté et inspectez le fusible. Si le problème persiste, contactez un technicien.

Comment puis-je dégivrer mon réfrigérateur Dometic NRX 90V ?

Débranchez le réfrigérateur et laissez la glace fondre naturellement. Pour accélérer le processus, vous pouvez placer un récipient d'eau chaude à l'intérieur.

Le réfrigérateur consomme trop d'énergie, que faire ?

Assurez-vous que le réfrigérateur est bien ventilé et que les joints de porte sont en bon état. Évitez d'ouvrir la porte trop souvent et réglez la température à un niveau modéré.

Comment puis-je installer mon réfrigérateur Dometic NRX 90V ?

Suivez les instructions du manuel d'installation fourni. Assurez-vous que le réfrigérateur est placé sur une surface plane et stable, et qu'il est correctement ventilé.

MODE D'EMPLOI NRX 90V DOMETIC

1 Remarques importantes....45
2 Signification des symboles.... 45
3 Description des symboles de l'appareil....46
4 Consignes de sécurité.... 46
5 Contenu de la livraison....49
6 Usage conforme....49
7 Description technique....50
8 Utilisation....52
9 Nettoyage et entretien....59
10 Dépannage....62
11 Garantie....64
12 Mise au rebut....65
13 Données techniques....65

1 Remarques importantes

Veuillez lire et suivre attentivement l'ensemble des instructions, directives et avertissements figurant dans ce manuel afin d'installer, d'utiliser et d'entretenir le produit correctement à tout moment. Ces instructions DOIVENT rester avec le produit.

En utilisant ce produit, vous confirmez expressément avoir lu attentivement l'ensemble des instructions, directives et avertissements et que vous comprenez et acceptez de respecter les modalités et conditions énoncées dans le présent document. Vous acceptez d'utiliser ce produit uniquement pour l'usage et l'application prévus et conformément aux instructions, directives et avertissements figurant dans le présent manuel, ainsi qu'à toutes les lois et réglementations applicables. En cas de non-respect des instructions et avertissements figurant dans ce manuel, vous risquez de vous blesser ou de blesser d'autres personnes, d'endommager votre produit ou d'endommager d'autres biens à proximité. Le présent manuel produit, y compris les instructions, directives et avertissements, ainsi que la documentation associée peuvent faire l'objet de modifications et de mises à jour. Pour obtenir des informations actualisées sur le produit, consulter le site documents.dometic.com.

2 Signification des symboles

Un mot de signalement identifie les messages relatifs à la sécurité et aux dégâts matériels en indiquant le degré ou le niveau de gravité du danger.

AVERTISSEMENT!

Indique une situation dangereuse qui, si elle n'est pas évitée, est susceptible d'entraîner des blessures graves, voire mortelles.

ATTENTION!

Indique une situation dangereuse qui, si elle n'est pas évitée, est susceptible d'entraîner des blessures légères ou de gravité modérée.

AVIS!

Indique une situation dangereuse qui, si elle n'est pas évitée, peut entraîner des dommages matériels.

REMARQUE Informations supplémentaires sur l'utilisation de ce produit.

3 Description des symboles de l'appareil

Attention ! Risque d'incendie. Matériaux inflammables.

4 Consignes de sécurité

Sécurité générale

AVERTISSEMENT ! Risque d'électrocution

L'installation et le retrait du réfrigérateur doivent uniquement être réalisés par du personnel qualifié.
Faire exécuter l'installation dans des pièces humides et dans des zones exposées à l'eau uniquement par un spécialiste.

Si vous installez le réfrigérateur sous un auvent ou un endroit similaire, assurez-vous qu'il est protégé de la pluie et des éclaboussures.
Si le réfrigérateur présente des dégâts visibles, vous ne devez pas le mettre en service.
Seul du personnel qualifié est habilité à réparer le réfrigérateur. Toute réparation mal effectuée risquerait d'entraîner de graves dangers ou d'endommager de réfrigérateur.
Si le câble de raccordement du réfrigérateur est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire, afin d'éviter tout danger.
Veillez à ne pas coincer ni endommager le cordon d'alimentation lors de la mise en place du réfrigérateur.
Ne touchez pas les câbles dénudés à mains nues.

AVERTISSEMENT ! Risque d'incendie

Le fluide frigorigène du circuit frigorifique s'enflamme facilement. En cas de fuite, des gaz combustibles peuvent s'accumuler si l'appareil se trouve dans une petite pièce. En cas d'endommagement du circuit frigorifique :
- Veillez à tenir le réfrigérateur à l'écart des flammes nues et des sources d'ignition potentielles.
- Aérez bien la pièce.
- Éteignez le réfrigérateur.
Pour les réfrigérateurs utilisant du fluide frigorigène inflammable : Le circuit frigorifique contient une faible quantité de fluide frigorigène écologique, mais inflammable. Il n'affecte pas la couche d'ozone et ne contribue pas à l'effet de serre. Une fuite de fluide frigorigène peut prendre feu.
Pour les réfrigérateurs utilisant du fluide frigorigène inflammable : N'utilisez ou ne stockez pas le réfrigérateur dans des espaces confinés avec une aération faible ou inexistante.
L'isolation du réfrigérateur contient un gaz inflammable (cyclopentane) et nécessite des procédures d'élimination spéciales. À la fin de son cycle de vie, déposez le réfrigérateur dans un centre de recyclage approprié.

AVERTISSEMENT ! Risque d'explosion

Ne stockez aucune substance explosive, telle que des aérosols contenant des gaz combustibles, dans le réfrigérateur.

AVERTISSEMENT ! Risque pour la santé

Ce réfrigérateur peut être utilisé par des enfants âgés de 8 ans et plus et des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de

connaissances, s'ils sont sous surveillance ou ont reçu des instructions sur l'utilisation du réfrigérateur en toute sécurité et comprennent les risques impliqués.

Les enfants âgés de 3 à 8 ans peuvent remplir et vider le réfrigérateur.
Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.
Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec le réfrigérateur.

AVERTISSEMENT ! Risque d'enfermement d'enfant

Veillez à ce que les clayettes soient montées et fixées de sorte que les enfants ne puissent pas s'enfermer dans le réfrigérateur.
Avant de mettre au rebut votre ancien réfrigérateur :

• Démontez les tiroirs.

- Laissez les clayettes dans le réfrigérateur, afin que les enfants ne puissent pas entrer dedans.

Enlevez les portes de leurs gonds.

ATTENTION ! Risque pour la santé

Pour éviter tout risque dû à l'instabilité du réfrigérateur, celui-ci doit être fixé conformément aux instructions d'installation.

Veillez à ce que les orifices de ventilation situés sur le réfrigérateur et dans la structure intégrée ne soient pas obstrués.
N'utilisez pas d'appareils mécaniques ou d'autres moyens pour accélérer le processus de dégivrage, outre ceux recommandés par le fabricant.
N'ouvrez ou n'endommagez en aucun cas le circuit frigorifique.
N'exploitez aucun appareil électrique à l'intérieur du réfrigérateur, sauf si le fabricant le recommande.

ATTENTION ! Risque de blessure

N'utilisez ou ne stockez pas de matériaux inflammables dans ce réfrigérateur ou à proximité de celui-ci.
Ne placez pas d'articles dans ou contre ce réfrigérateur.
Ne modifiez pas ce réfrigérateur.

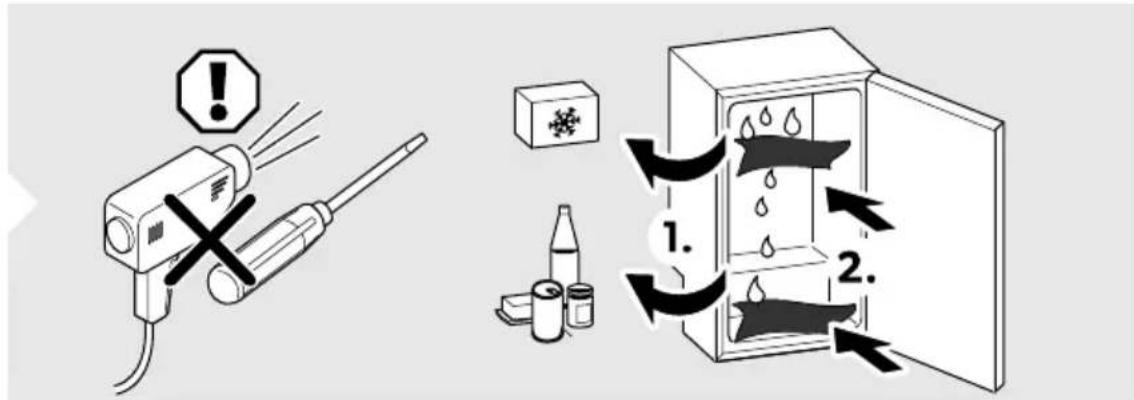

AVIS ! Risque d'endommagement

Veillez à ce que l'évacuation de la condensation, s'il y en a, soit toujours propre.
Si le réfrigérateur est équipé de grilles d'aération, n'utilisez pas de nettoyeur à haute pression lors du nettoyage de véhicule dans la zone de la grille.
Le réfrigérateur ne doit pas être exposé à la pluie.
Ne tirez jamais sur le câble de raccordement pour sortir la fiche de la prise.

Sécurité d'exploitation de l'équipement de réfrigération

ATTENTION ! Risque pour la santé

Assurez-vous de stocker uniquement des objets pouvant être refroidis à la température sélectionnée dans le réfrigérateur.
Nettoyez régulièrement les surfaces qui entrent en contact avec les aliments, ainsi que les systèmes de drainage accessibles.
Stockez la viande et le poisson crus dans des récipients appropriés à l'intérieur du réfrigérateur de façon à ce qu'ils ne soient pas en contact avec d'autres aliments et ne puissent pas goutter sur ceux-ci.
Une ouverture prolongée de la porte peut entraîner une augmentation significative de la température dans les compartiments du réfrigérateur. Si le réfrigérateur reste vide pendant une période prolongée :

• Éteignez le réfrigérateur.
  • Dégivrez le réfrigérateur.

• Nettoyez et séchez le réfrigérateur.

• Laissez la porte ouverte pour éviter que des moisissures ne se forment à l'intérieur du réfrigérateur. Si possible, placez la porte du réfrigérateur et celle du congélateur en position hiver.

ATTENTION ! Risque de blessure

Ne touchez pas la charnière.

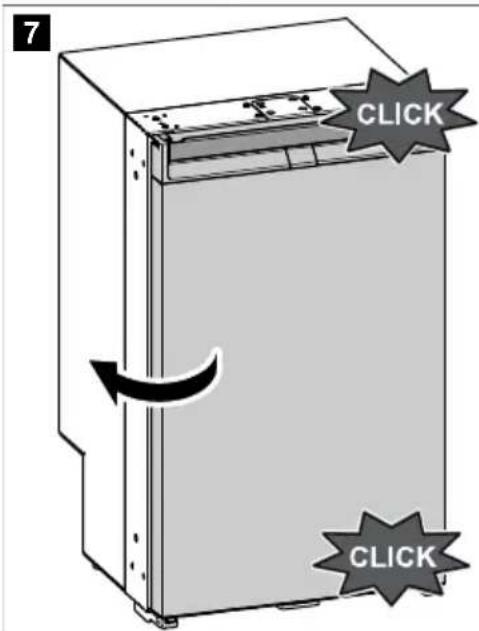

Fermez et verrouillez la porte du réfrigérateur avant tout trajet.
Le système frigorifique situé à l'arrière du réfrigérateur devient très chaud pendant le fonctionnement. Si le réfrigérateur est équipé de grilles d'aération, protégez-vous contre tout contact avec des pièces chaudes lors de la dépose de ces grilles.
La porte de l'appareil ou du congélateur peut se détacher de l'appareil si elle n'est pas utilisée correctement. Appuyez sur la porte pour la fermer, jusqu'à ce que vous entendiez un clic distinct sur ses parties supérieure et inférieure.

AVIS ! Risque d'endommagement

Ne vous appuyez pas sur la porte du réfrigérateur lorsqu'elle est ouverte.
Stockez les objets lourds tels que les bouteilles ou canettes exclusivement dans la porte du réfrigérateur, dans le bac à légumes ou sur la clayette inférieure.
Si le réfrigérateur dispose d'une double porte et qu'elle n'est pas verrouillée correctement du côté opposé, appuyez de ce côté en haut et en bas jusqu'à ce qu'elle se verrouille.
Risque de surchauffe ! Veillez toujours à ce que la chaleur produite lors du fonctionnement puisse se dissiper suffisamment. Veillez à ce que le réfrigérateur se trouve à distance suffisante des murs ou autres objets, de sorte que l'air puisse circuler.
Ne remplissez pas l'intérieur du réfrigérateur de substances liquides ou de glace.
Tenez le réfrigérateur et les câbles à l'abri de la chaleur et de l'humidité.
Ne tirez jamais sur le câble de raccordement pour sortir la fiche de la prise.

REMARQUE

Si le système de gestion de la batterie de votre véhicule arrête le réfrigérateur pour protéger la batterie, contactez le fabricant de votre véhicule.
Si les températures ambiantes sont comprises entre 15 °C ... 25 °C, choisissez le réglage de température intermédiaire.
Si la porte n'est pas verrouillée correctement du côté opposé, appuyez de ce côté en haut et en bas jusqu'à ce qu'elle se verrouille.
Pour éviter de gâcher des aliments, notez les éléments suivants :

• Évitez autant que possible les variations de température. Ouvrez uniquement le congélateur lorsque c'est nécessaire et le moins longtemps possible. Entreposez les denrées alimentaires de sorte que l'air puisse circuler librement entre elles.
• Assurez-vous de stocker uniquement des objets pouvant être refroidis à la température sélectionnée dans le réfrigérateur.

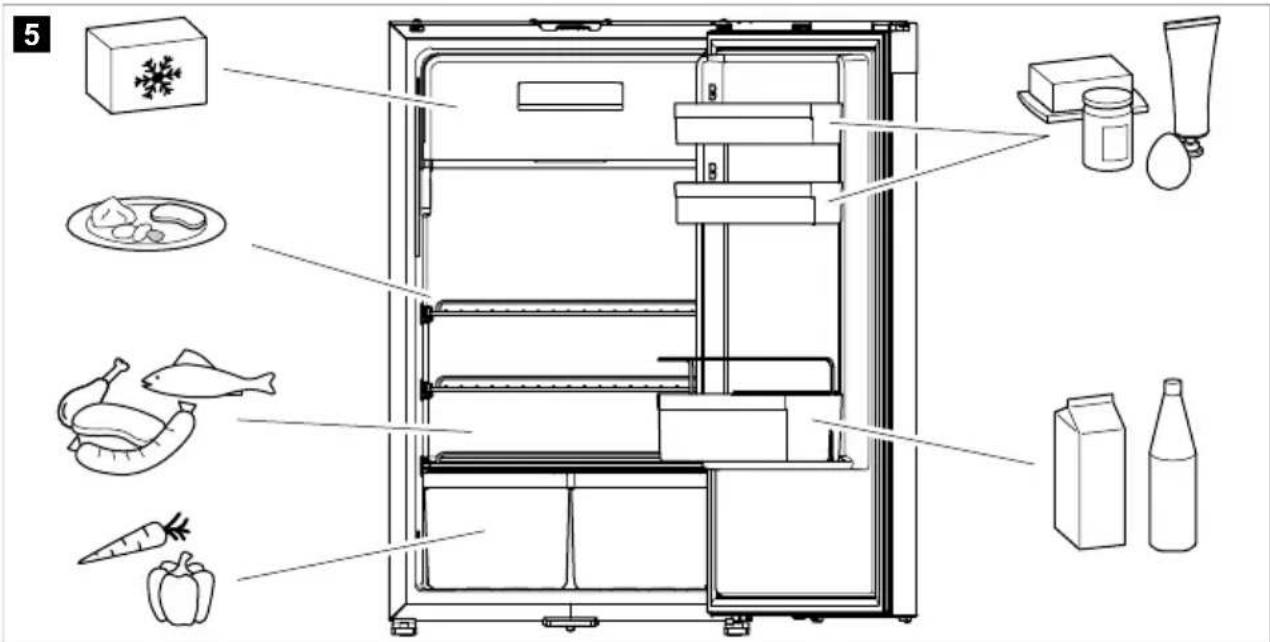

• Entreposez les divers types de denrées alimentaires comme indiqué sur les figures.
• Si vous pouvez régler la température : Ajustez la température en fonction de la quantité et de la nature des denrées alimentaires.
• Les denrées alimentaires peuvent facilement absorber ou dégager des odeurs. Entreposez toujours les denrées alimentaires dans des conteneurs/bouteilles couverts ou fermés.

5 Contenu de la livraison

Quantité Description

1 Réfrigérateur à compresseur

1 Mode d’emploi abrégé

1 Manuel d’utilisation (en ligne uniquement)

1 Instructions de montage

6 Usage conforme

Le réfrigérateur est adapté à ce qui suit :

• Installation dans les caravanes, les camping-cars et les camions
• Réfrigération et stockage d'aliments
  • Stockage d'aliments surgelés
• Utilisation à l'intérieur

Ce réfrigérateur n'est pas destiné à une utilisation commerciale, de vente au détail ou domestique.

Le réfrigérateur n'est pas conçu pour :

• Installation dans un environnement marin, par exemple sur des bateaux
  • Le stockage de médicaments
• Le stockage de substances corrosives ou contenant des solvants
  • La surgélation d'aliments
• Utilisation en extérieur

Lorsque cet appareil est utilisé à bord d'un bateau, il doit être installé dans une salle de jour et non pas sur le pont extérieur.

Le compartiment de congélation convient pour le stockage des produits précongelés et pour le stockage ou la préparation de glaces et de glaçons. Il n'est pas adapté à la congélation d'aliments.

Le réfrigérateur est destiné à être installé dans un meuble ou une cavité dédiée.

Des performances de refroidissement optimales sont assurées à des températures ambiantes comprises entre 16 °C ... 43 °C et à une humidité maximale de 90 %.

Ce produit convient uniquement à l'usage et à l'application prévus, conformément au présent manuel d'instructions.

Ce manuel fournit les informations nécessaires à l'installation et/ou à l'utilisation correcte du produit. Une installation, une utilisation ou un entretien inappropriés entraînera des performances insatisfaisantes et une éventuelle défaillance.

Le fabricant décline toute responsabilité en cas de blessure ou de dommage résultant :

• d'une installation, d'un montage ou d'un raccordement incorrect, y compris d'une surtension
• d'un entretien inadapté ou de l'utilisation de pièces de rechange autres que les pièces de rechange d'origine fournies par le fabricant
• de modifications apportées au produit sans autorisation explicite du fabricant
• d'usages différents de ceux décrits dans ce manuel

Dometic se réserve le droit de modifier l'apparence et les spécifications produit.

Le réfrigérateur est un réfrigérateur à compresseur.

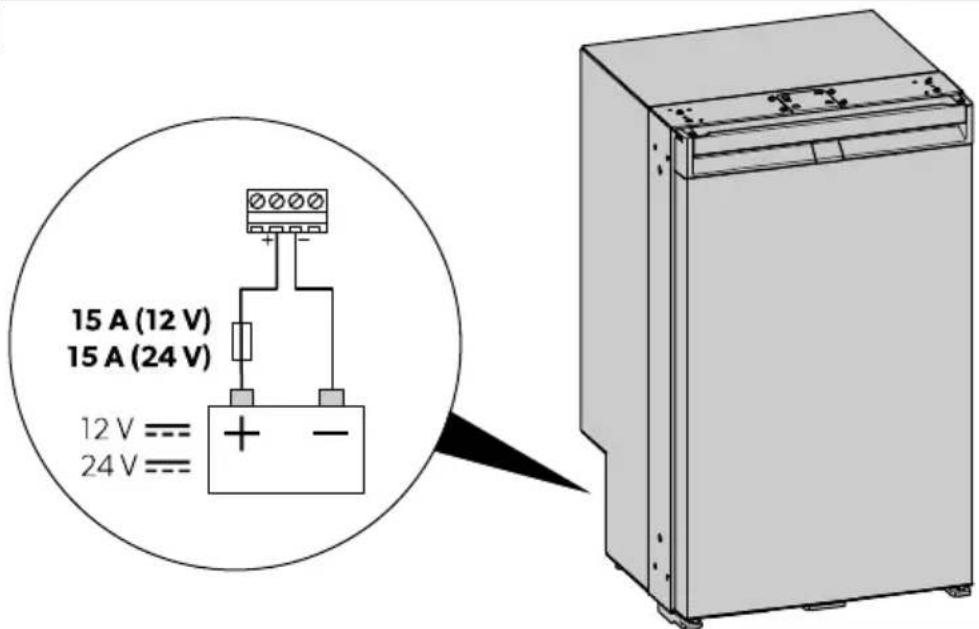

Le réfrigérateur peut être alimenté avec une tension de 12 V ou 24 V et convient donc également aux applications de camping ou maritimes.

Le modèle est équipé en usine d'un compartiment de congélation amovible.

Le réfrigérateur dispose d'un mécanisme de verrouillage offrant une protection pendant le transport.

Tous les matériaux utilisés lors de la construction de la glacière n'altèrent pas la qualité des aliments.

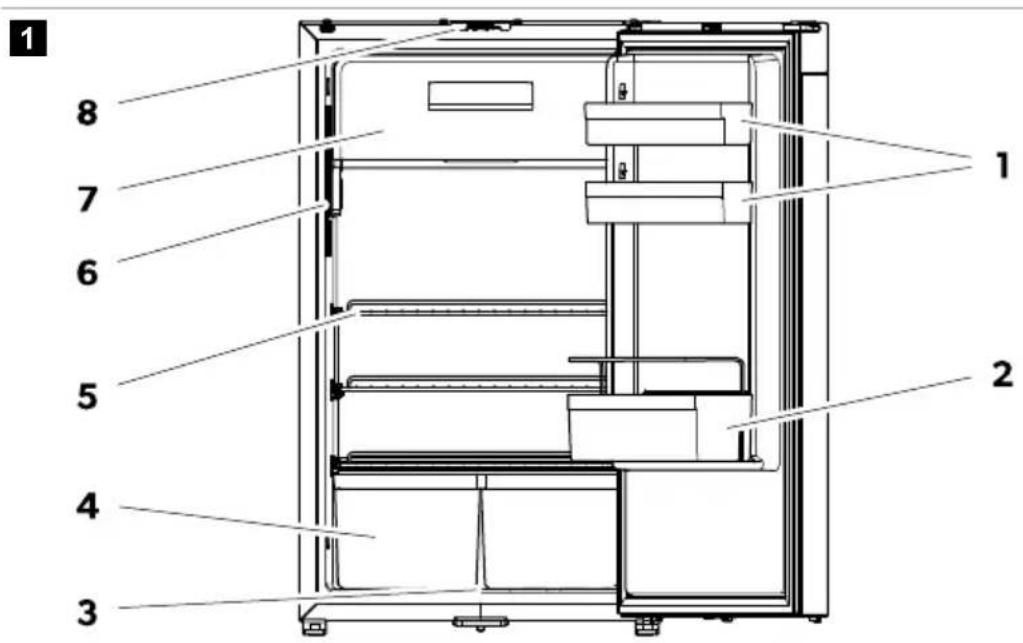

Description de l'appareil

N° Explication
1 Étagère de porte
2 Étagère pour bouteilles
3 Bac de récupération des condensats
4 Bac à légumes
5 Clayette
6 Panneau de commande avec écran
7 Compartiment de congélation
8 Loquet de porte pour la ventilation

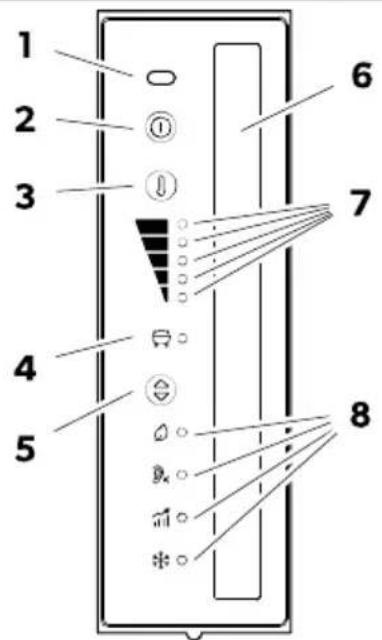

Éléments de commande et d'affichage

2

N° Explication
1 Capteur infrarouge d'ouverture de porte

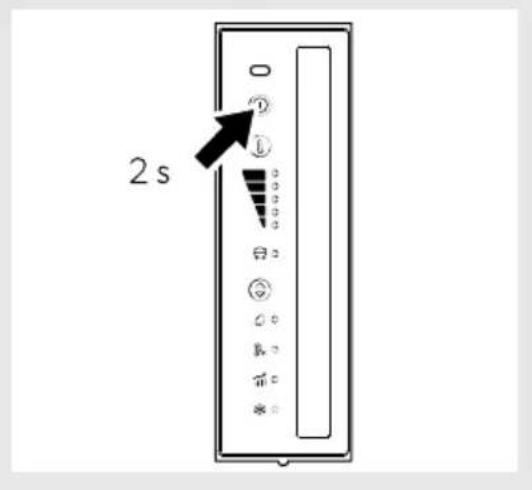

2	Bouton MARCHE/ARRÊT
3	Bouton de réglage du niveau de refroidissement
4 Voyant LED d'état du compresseur et d'erreur
5	Bouton de mode de fonctionnement
6 Éclairage intérieur
7	Voyants LED de niveau de refroidissement
	Niveau de refroidissement 5
	Niveau de refroidissement 4
	Niveau de refroidissement 3
	Niveau de refroidissement 2
	Niveau de refroidissement 1
8 Voyants LED de mode de fonctionnement

Voyant LED d'état du compresseur et d'erreur

Le voyant LED d'état du compresseur et d'erreur indique l'état de fonctionnement du compresseur ou une erreur :

Couleur Description
Bleu Compresseur en marche
Orange Compresseur à l'arrêt
Rouge Erreur (voir le chapitre État d'erreur à la page 64)

FR NRX0090V

Voyants LED de mode de fonctionnement

Les voyants LED de mode de fonctionnement affichent les options de réglage suivantes :

Symbole	Description
	Mode ECO :Fondiatement avec consommation d'énergie réduite.Niveau de refroidissement 1 - 3
	Mode SILENCIEUX :Fondiatement avec niveaux de bruit réduit.Niveau de refroidissement 1 - 4
	Mode PERFORMANCE :Niveau de refroidissement 1 - 5
	Mode CONGÉLATION :Fondiement avec compartiment de congélation netiné. Refroidait tout l'intérieur du nélgrénateur à une température de -5^ .

8 Utilisation

8.1 Avant la première utilisation

REMARQUE

Ne stodez pas d'aliments dans le réfrigérateur pendantles 4 premières heures suivant sa mise en service.
- Ion tialn nambemicae senica du affinlator. Enat dianer une liabe deur qui duracita

3

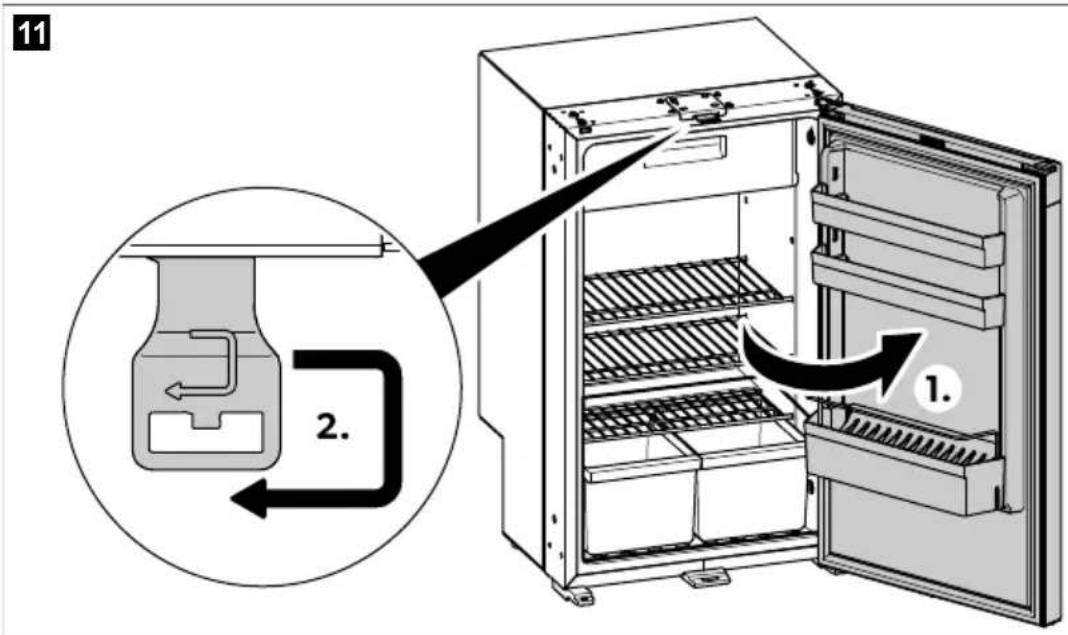

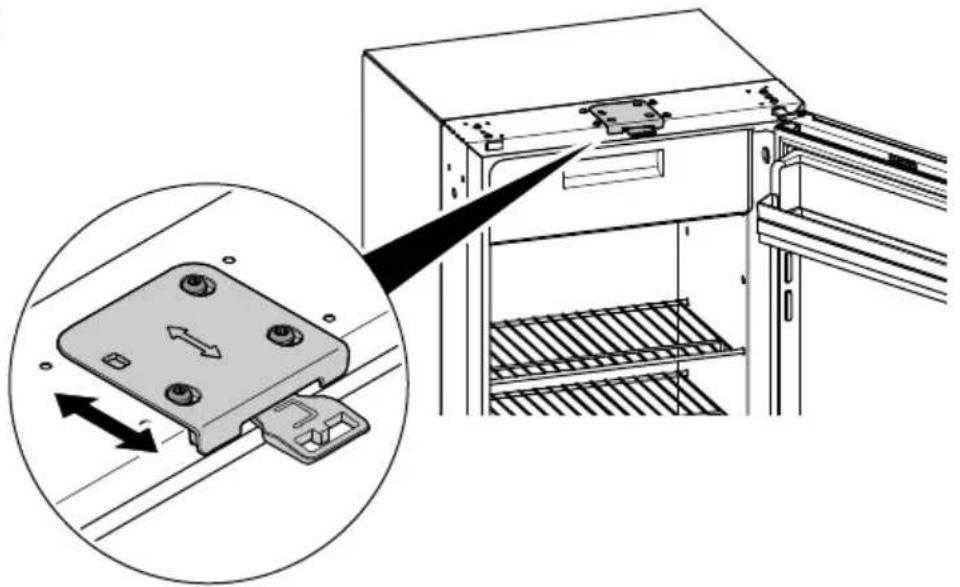

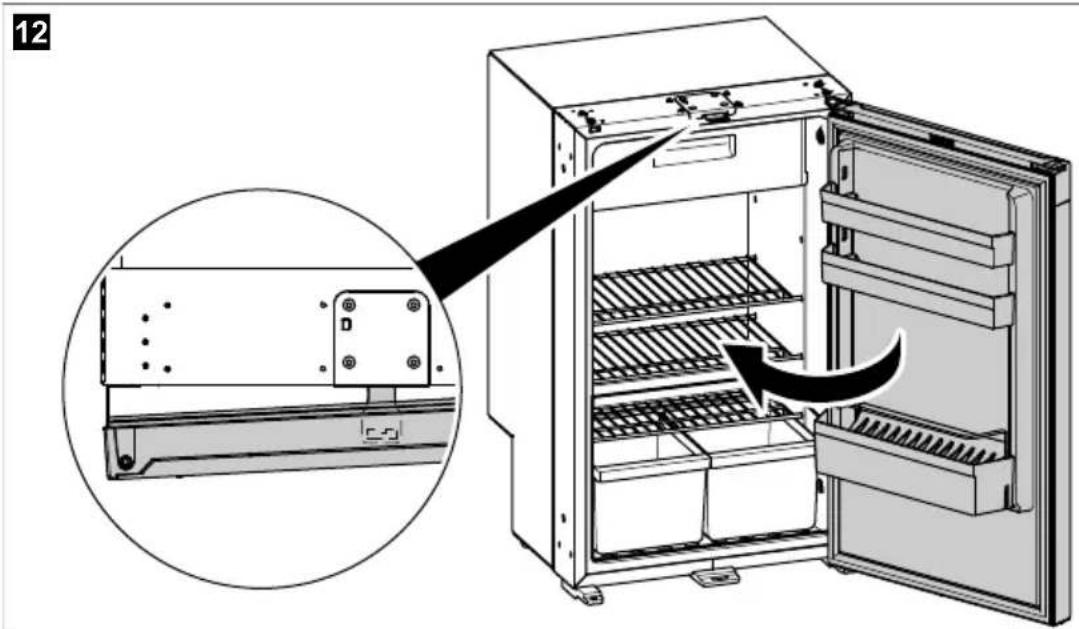

REMARQUE Vérifiez si le loquet de porte réglable est installé. Si nécessaire, commandez le loquet de porte réglable (dometic.com) et remplacez le loquet de porte fixe par le loquet de porte réglable.

Le loquet de porte est réglé sur la position A en usine. Placez le loquet de porte en position B.

REMARQUE Si le loquet de porte est en position B, assurez-vous que la porte se verrouille correctement lors de la fermeture (voir chapitre Fermeture et sécurisation de la porte du réfrigérateur à la page 55).

8.2 Informations relatives au stockage des aliments

ATTENTION ! Risque pour la santé

Si le réfrigérateur est exposé à une température ambiante inférieure à 10 °C pendant une période prolongée, la régulation de la température du compartiment de congélation ne peut plus être garantie. Cela peut entraîner une augmentation de la température du compartiment de congélation et la décongélation des produits stockés.

AVIS ! Risque d'endommagement

Respectez la charge maximale par étagère de porte et par porte lors du remplissage du réfrigérateur (voir Données techniques).
Ne conservez pas de boissons gazeuses dans le compartiment de congélation.

Pour éviter de gâcher des aliments, notez les éléments suivants :

• Évitez autant que possible les variations de température. Ouvrez le réfrigérateur uniquement lorsque c'est nécessaire et le moins longtemps possible. Entreposez les denrées alimentaires de sorte que l'air puisse circuler librement entre elles.
• Ajustez la température en fonction de la quantité et de la nature des denrées alimentaires.
• Entreposez les divers types de denrées alimentaires comme indiqué sur les figures.
• Les denrées alimentaires peuvent facilement absorber ou dégager des odeurs. Entreposez toujours les denrées alimentaires dans des conteneurs/bouteilles couverts ou fermés.

  Stockez les aliments comme indiqué.

8.3 Économie d'énergie

• Ouvrez le réfrigérateur uniquement lorsque c'est nécessaire et le moins longtemps possible.
• Laissez refroidir les aliments chauds avant de les placer dans l'appareil.
• Dégivrez le réfrigérateur dès qu'une couche de glace s'est formée.
• Évitez une température intérieure inutilement basse.
• Pour une consommation d'énergie optimale, positionnez les clayettes et les tiroirs conformément à leur position à la livraison.
• Vérifiez régulièrement que le joint de la porte est correctement positionné.

- Nettoyez régulièrement le condenseur pour enlever la poussière et les salissures.

8.4 Utilisation de la porte du réfrigérateur

ATTENTION ! Risque de blessure

La porte du réfrigérateur et la porte du compartiment congélation peuvent se détacher de l'appareil si elles ne sont pas utilisées correctement.

8.4.1 Ouverture de la porte du réfrigérateur

REMARQUE Veillez à tirer la poignée du côté opposé à la butée de porte. Observez la position du patin. Reportez-vous au manuel d'installation associé.

Pour ouvrir la porte du réfrigérateur, procédez comme indiqué.

8.4.2 Fermeture et sécurisation de la porte du réfrigérateur

ATTENTION ! Risque de blessure

Si la porte n'est pas verrouillée correctement, appuyez doucement sur les parties supérieure et inférieure de la porte jusqu'à ce qu'elle se verrouille en place.

REMARQUE La porte du réfrigérateur est dotée d'un mécanisme de verrouillage permettant également de la protéger pendant le transport.

FR NRX0090V

Appuyez sur la porte pour la fermer, jusqu'à ce que vous entendiez un clic distinct sur ses parties supérieure et inférieure.

- La porte est maintenant fermée et verrouillée.

8.5 Mise en marche et arrêt

REMARQUE Éteignez toujours le réfrigérateur s'il ne va pas être utilisé pendant une période prolongée.

Pour allumer l'appareil, maintenez le bouton enfoncé pendant au moins 2 s.
Le réfrigérateur s'allume avec le dernier réglage de niveau de refroidissement et le dernier mode de fonctionnement sélectionnés.
Pour éteindre l'appareil, maintenez le bouton enfoncé pendant au moins 2 s.

8.6 Réglage des modes de fonctionnement

REMARQUE Lors de l'utilisation des modes ECO, PERFORMANCE ou CONGÉLATEUR, le système reste dans ce mode jusqu'au prochain changement.

Pour régler le mode de fonctionnement, appuyez plusieurs fois sur le boutonjusqu'à ce que le voyant LED du mode de fonctionnement souhaité s'allume.

Les modes de fonctionnement suivants sont disponibles :

Utilisation du mode ECO

Lorsque le mode ECO est activé, le réfrigérateur fonctionne avec une consommation d'énergie réduite aux niveaux de refroidissement 1 – 3.

Le voyant LED du mode ECO (et du niveau de refroidissement sélectionné s'allument.

Utilisation du mode SILENCIEUX

Lorsque le mode SILENCIEUX estadivé, le réfrigérateur fonctionne avec un niveau de bruit réduit aux niveaux de refroidissement 1 - 4.

REMARQUE

le mode SILENCIÉUX n'est pas disponible si l'en réfrigérateur fonctionne en mode CONGÉLATEUR. lorsque vous utilisez le mode SILENCIÉUX, le réfrigérateur reste dans ce mode pendant 8 h, puis revient au mode précédemment sélectionné (mode ÉCO ou PERFORMANCE).

- le voyant LED du mode QUIET (P) et d'univeau de refroidissement sélectionné statement

Utilisation du mode PERFORMANCE

Lorsque le mode PERFORMANCE est activé, le réfrigérateur fonctionne en mode standard aux niveaux de refroidissement 1 - 5.

- le voyant LED du mode PERFORMANCE (ref) et du niveau de rafroidissement sélectionnés allument.

Utilisation du mode CONGÉ LATEUR

Lorsque le mode CONGÉLATEUR est activé, l'intérieur complet du réfringérateur est refroid à -5 °C.

REMARQUE Retirez le compartiment de congélation pour utiliser le mode CONGÉLATEUR.

- le voyant LED du mode CONGÉLATUR (sp) et tous les voyants LED de niveau de refroidissements s allument en continu

8.7 Réglage du niveau de refroidissement

Pour régler le niveau de refroidissement, appuyez plusieurs fois sur le bouton ① jusqu'à ce que le niveau de refroidissement souhaité soit atteint.

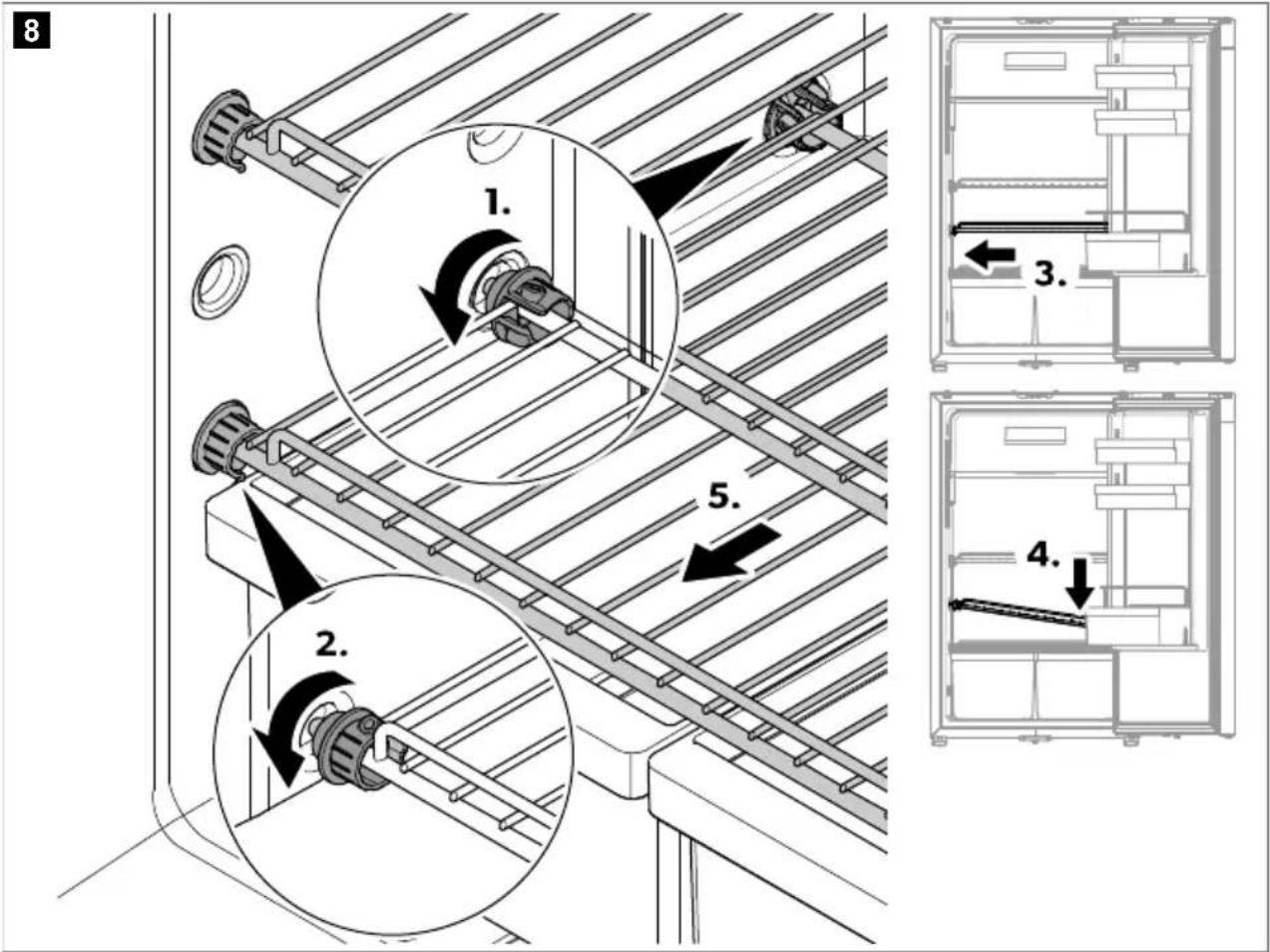

pour repositionner les clayettes comme souhaité, procédez comme indiqué.

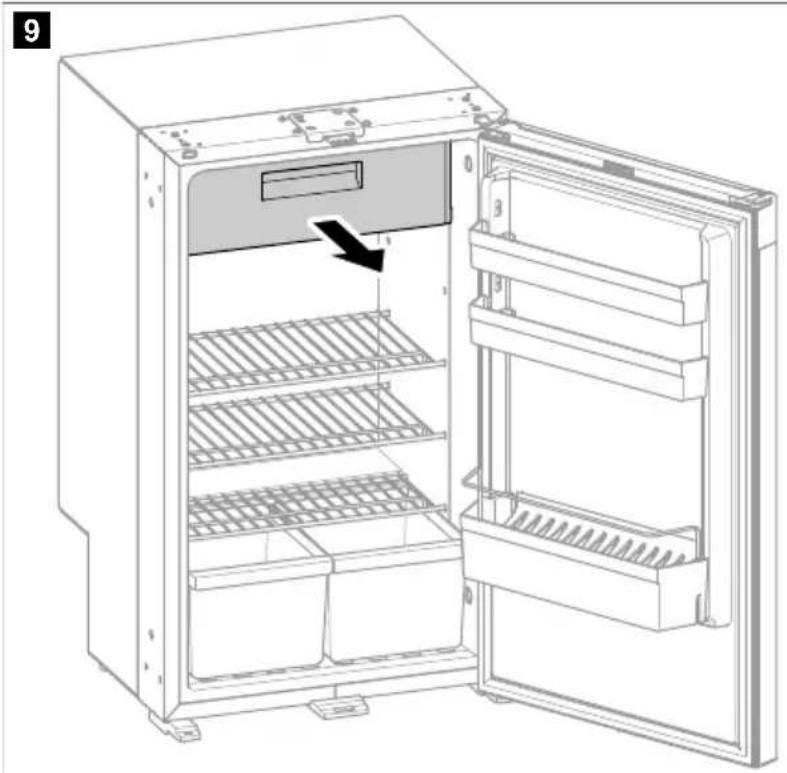

8.9 Retrait du compartiment de congélation

AVIS ! Risque d'endommagement

Fermez la porte du compartiment de congélation pour le retirer.
Saisissez le compartiment de congélation par le bas. Ne tirez pas sur la porte du compartiment de congélation.
Stockez le compartiment de congélation dans un endroit sec et sûr.

Pour retirer le compartiment de congélation, procédez comme indiqué.

9 Nettoyage et entretien

AVERTISSEMENT ! Risque d'électrocution

Débranchez toujours le réfrigérateur de la source d'alimentation avant toute opération de nettoyage ou d'entretien.

AVIS ! Risque d'endommagement

N'utilisez pas de produits abrasifs ou d'objets durs pendant le nettoyage.
N'utilisez jamais d'outils durs ou pointus pour enlever les couches de glace ou pour détacher des objets givrés.
Veillez à ce que de l'eau ne goutte pas sur les joints. Cela risque d'endommager les composants électroniques.

AVIS ! Risque d'endommagement

La source d'éclairage doit uniquement être remplacée par le fabricant, un agent de service ou toute autre personne de qualification similaire afin d'éviter tout danger.

Nettoyez régulièrement l'intérieur et l'extérieur du réfrigérateur avec un chiffon humide et dès qu'il est sale. Essuyez l'appareil avec un chiffon après l'avoir nettoyé.
Vérifiez régulièrement l'évacuation de la condensation.
Nettoyez l'évacuation de la condensation si nécessaire. Si elle est obstruée, la condensation s'accumule en bas du réfrigérateur.
Nettoyez régulièrement la poussière et la saleté du condenseur avec un chiffon humide.

Circuit frigorifique

Le circuit frigorifique est sans entretien.

Dégivrage du réfrigérateur

AVIS ! Risque d'endommagement

N'utilisez aucun moyen mécanique ou autre pour accélérer la procédure de dégivrage.

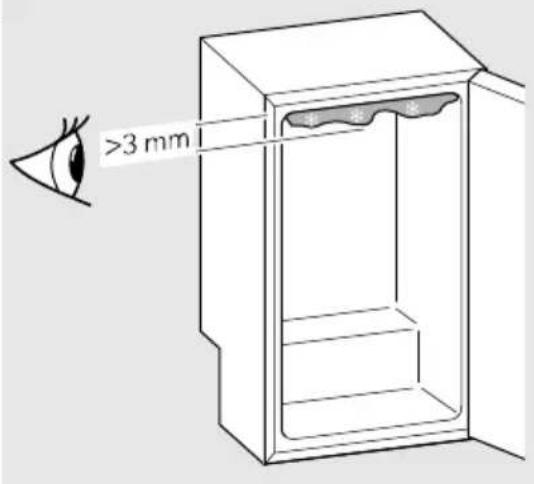

REMARQUE Au fil du temps, du givre se forme sur la paroi arrière à l'intérieur du réfrigérateur. Lorsque cette couche de givre atteint environ 3 mm, dégivrez le réfrigérateur.

Pour dégivrer le réfrigérateur, procédez comme indiqué.

10

Placement de la porte du réfrigérateur en position de stockage

ATTENTION ! Risque de blessure

La position de stockage ne doit pas être positionnée pendant la conduite.

REMARQUE Placez la porte du réfrigérateur en position de stockage si vous prévoyez de ne pas l'utiliser pendant une période prolongée. Cela évite la formation de moisissures.

Dégivrez le réfrigérateur (voir Dégivrage du réfrigérateur à la page 60).
Placez la porte du réfrigérateur en position de stockage comme illustré.

10 Dépannage

REMARQUE Pour utiliser en toute sécurité les appareils 12 V dans la caravane en cours de trajet, veillez à ce que le véhicule de remorquage fournisse une tension suffisante. Sur certains véhicules, le système de gestion de batterie peut éteindre automatiquement les appareils pour protéger la batterie. Renseignez-vous à ce sujet auprès du fabricant de votre véhicule.

13

Panne Cause possible Solution proposée
Le réfrigérateur ne fonctionne pas.	Le fusible du câble CC est défectueux.	> Changez le fusible (13 à la page 62).
	Le fusible du véhicule a grillé. Remplacez le fusible du véhicule.Reportez-vous au manuel d'utilisation de votre véhicule.
	La batterie du véhicule est déchargée. Testez la batterie du véhicule et rechargez-la.
	La température du compresseur est trop basse (< 0 °C).	> Fermez/couvrez complètement toutes les grilles de ventilation extérieure avec un matériau isolant.
	Le réfrigérateur s'éteint automatiquement si la tension est insuffisante.(Tension d'arrêt : 10,4 V)	> Chargez la batterie. Le réfrigérateur redémarre automatiquement.(Tension de démarrage : 11,7 V)
Refroidissement insuffisant, augmentation de la température intérieure. Le compresseur fonctionne en continu.	La ventilation autour du groupe frigori-fique est insuffisante.	> Vérifiez que la grille d'aération n'est pas obstruée.> Déplacez le réfrigérateur vers un autre endroit.
	Les parois intérieures sont givrées. Vérifiez si la porte du réfrigérateur ferme correctement.> Assurez-vous que le joint du réfrigérateur est installé correctement et n'est pas endommagé.> Dégivrez le réfrigérateur (voir Dégivrage du réfrigérateur à la page 60).
		Le réglage de la température est trop élevé.
		La température ambiante est trop élevée.
		Le réfrigérateur contient un trop grand nombre d'aliments.
		Le réfrigérateur contient un trop grand nombre d'aliments chauds.
		Le réfrigérateur n'a pas fonctionné depuis longtemps.
		Le condenseur est sale. Nettoyez le condenseur (voir chapitre Nettoyage et entretien à la page 59).
		Le ventilateur est défectueux. Contacter un agent de service agréé.
Refroidissement insuffisant, augmentation de la température intérieure.Le compresseur ne fonctionne pas (raccordement sur batterie).	Interruption de la ligne de raccordement entre la batterie et l'électronique.	> Établissez une connexion.
	L'interrupteur principal est défectueux (le cas échéant).	> Changez le commutateur principal.
	Le fusible supplémentaire de la ligne est grillé (le cas échéant).	> Changez le fusible de la ligne.
	La tension de la batterie est trop faible. Chargez la batterie.
	La capacité de la batterie est trop faible.	> Remplacez la batterie.
	Les câbles sont desserrés.Le contact est incorrect (corrosion).	> Établissez une connexion.
	La section du câble est trop faible. Remplacez le câble.
	Le compresseur est défectueux. Contacter un agent de service agréé.
Bruits inhabituels.	Les mouvements d'un élément du circuit frigorifique sont bloqués (l'élément touche la paroi).	> Redressez l'élément avec précaution.
	Un corps étranger est coincé entre l'unité de réfrigération et la paroi.	> Retirez le corps étranger.
	Le ventilateur fait du bruit. Contacter un agent de service agréé.
La porte s'ouvre involontairement lors d'un déplacement (par exemple pendant la conduite).	Le loquet de porte est réglé sur la position A (voir chapitre Réglage du loquet de porte à la page 52).	> Placez le loquet de porte en position B.
La porte ne ferme pas bien.	Le loquet de porte est réglé sur la position A (voir chapitre Réglage du loquet de porte à la page 52).	> Placez le loquet de porte en position B.
	Le loquet de porte est réglé sur la position B (voir chapitre Réglage du loquet de porte à la page 52), mais la porte n'est pas correctement ver-rouillée.	> Assurez-vous que la porte se ver-rouille correctement lors de la fer-meture.

État d'erreur

REMARQUE

Toutes les erreurs sont indiquées par le voyant LED d'erreur clignotant en rouge (voir Éléments de commande et d'affichage à la page 51). Le nombre de clignotements dépend du type de défaut. Chaque clignotement dure un quart de seconde. Une pause suit la séquence de clignotements. La séquence correspondant au défaut est répétée toutes les quatre secondes.

En mode ECO, PERFORMANCE et CONGÉLATEUR, un bip supplémentaire retentit.

Fréquence de clignotement	Error Cause possible
1 Sous-tension ou surtension		La tension d'alimentation se trouve en dehors de la plage réglée.
2 Surintensité du ventilateur		La charge du ventilateur sur l'unité électronique est supérieure à 1 A .
3 Le moteur ne démarre pas		Le rotor est coincé.Le différentiel de pression dans le système de refroidissement est trop élevé.
4 Vitesse de rotation trop faible		Si le système de refroidissement est surchargé, la vitesse minimale du moteur ne peut être maintenue.
5 Surtempérature de l'unité électronique		Si le système frigorifique est trop sollicité ou atteint une température trop élevée, les composants électroniques chauffent trop.
Permanent Erreurs de capteur de température Le capteur de température est défectueux.

11 Garantie

La période de garantie légale s'applique. Si le produit s'avérait défectueux, contactez la succursale du fabricant située dans votre pays (voir dometic.com/dealer) ou votre revendeur.

Pour toutes réparations ou autres prestations de garantie, veuillez joindre à l'appareil les documents suivants :

• une copie de la facture avec la date d'achat
• un motif de réclamation ou une description du dysfonctionnement

Notez que toute réparation effectuée par une personne non agréée peut présenter un risque de sécurité et annuler la garantie.

NRX0090V FR

12 Mise au rebut

AVIS ! Risqu'endommagement

L'isolation du dispositif de réintégration content des gaz inflammables et nécessite des procédures d'élimination spéciales. À la fin de son cycle de vie, remettez le dispositif de réintégration à un centre de recyclage approprié.

Dans la mesure du possible, veuillat éliminer les emballages dans les conteneurs de déchets recyclables prévus à cet effet. Pour éliminer définitivement le produit, contacter le centre de recyclage le plus proche ou votre revendeur spécialisé afin de vous informer sur les dispositions relatives au retraitement des déchets. Europe : Le produit peut être misaurebut gratuitement.

13 Donnéestechniques

Pour consulter l'adéclaration de conformité/UE actuelle liée à votre appareil, reportez-vous à la page produit correspondante sur domestic.com ou contactez directement le fabricant (voir domestic.com/dealer).

Cet appareil est conforme au règlement R10 de la CEE ONU.

	NIRXO 090V
Capacité
• Compartiment réfrigérateur	79L
• Compartiment de co-gelation	8,4L
• Capacité totale	87L
• Capacité totale (compartiment de co-gelation rénés)	92L
Tension dera accordement	12 / 24 V/m
Protection de la batterie d'alimentation (12V)
• Tension d'activité	10,4V

FR NRX0090V

	NRX0090V
Équivalent CO2	0,000 t
Potentiel de réchauffement global (GWP)	3
Émissions sonores (EN60704)
• Mode PERFORMANCE	< 40 dB(A)
• Mode SILENCIEUX 37 dB(A)
Dimensions H x l x P 821 mm × 486 mm × 480 mm
Poids net 22 kg

Español
