HASZNÁLATI ÚTMUTATÓ NRX 90V DOMETIC

1 Fontos információk....302
2 Szimbólumok magyarázata....302
3 A készüléken látható szimbólumok magyarázata....303
4 Biztonsági útmutatások....303
5 A csomag tartalma....305
6 Rendeltetésszerű használat.... 306
7 Műszaki leírás....306
8 Üzemeltetés....309
9 Tisztítás és karbantartás....316
10 Hibaelhárítás 319
11 Garancia....321
12 Ártalmatlanítás....321
13 Műszaki adatok.... 322

1 Fontos információk

A termék mindenkori szakszerű telepítése, használata és karbantartása érdekében kérjük figyelmesen olvassa el az ebben a termék kézikönyvben található utasításokat, irányelveket és figyelmeztetéseket, valamint mindig tartsa be ezeket. Ezt az útmutatót a termék közelében KELL tartani.

A termék használatba vételével Ön kijelenti hogy figyelmesen elolvasta az összes utasítást, irányelvet és figyelmeztetést, valamint megértette és elfogadja az itl leírt szerződési feltételeket. Ön elfogadja, hogy kizárólag a rendeltetésének megfelelő célra és a jelen termék kézikönyvben leírt ütmutatásoknak, irányelveknek és figyelmeztetéseknek, valamint a hatályos törvényeknek és szabályozásoknak megfelelően használja ezt a terméket. Az itt leírt utasítások és figyelmeztetések elolvasásának és betartásának elmulasztása saját és mások sérüléséhez, a termék vagy a közelben található más anyagi javak károsodásához vezethet. Ez a termék kézikönyv és a benne található utasítások, irányelvek és figyelmeztetések, valamint a kapcsolódó dokumentációk módosulhatnak és frissülhetnek. Naprakész termékinformációkért látogasson el a következő honlapra: documents.dometic.com.

2 Szimbólumok magyarázata

A figyelmeztető szavak a biztonsági utasítások, valamint a vagyoni károk elkerülésére szolgáló utasítások jelzésére szolgálnak, továbbá a veszély súlyosságát is jelzik.

FIGYELMEZTETÉS!

Veszélyes helyzetet jelöl, amely súlyos sérülést vagy halált okozhat, ha nem kerülik el.

VIGYÁZAT!

Veszélyes helyzetet jelöl, amely könnyű vagy mérsékelt sérülést okozhat, ha nem kerülik el.

FIGYELEM!

Olyan helyzetet jelöl, amely vagyoni kárt okozhat, ha nem kerülik el.

MEGJEGYZÉS A termék kezelésére vonatkozó kiegészítő információk.

3 A készüléken látható szimbólumok magyarázata

Figyelmeztetés! Tüzveszély. Gyúlékony anyagok.

4 Biztonsági útmutatások

Alapvető biztonság

FIGYELMEZTETÉS! Áramütés miatti veszély

A hűtőszekrény beszerelését és eltávolítását csak képzett szakember végezheti.
A nedves környezetben és vizes helyiségekben történő telepítéseket csak szakemberrel végeztesse el.
A hütőszekrényt előtető alatt vagy hasonló környezetben működtetve gondoskodni kell arról, hogy az védve legyen az esőtől és a fröccsenő víztől.
Ne használja a hűtőszekrényt, ha az szemmel láthatóan megsérült.
Ezen a hűtőszekrényen csak képzett szakember végezhet javításokat. A szakszerűtlen javítások jelentős veszélyeket okozhatnak, ill. a hűtőszekrény károsodhat.
Ha a hütőszekrény tápkábele megsérült, akkor azt a biztonsági kockázatok elkerülése érdekében a gyártóval, a vevőszolgálattal vagy egy hasonlóan képzett szakemberrel ki kell cseréltetni.
A hűtő elhelyezésekor ügyeljen arra, hogy ne csípje be és ne károsítsa a tápkábelt.
Soha ne fogjon meg puszta kézzel csupasz vezetékeket.

FIGYELMEZTETÉS! Tüzveszély

A hűtőközeg körben lévő hűtőközeg erősen gyúlékony, és ha a készülék kis méretű helyiségben van, szivárgás esetén gyúlékony gázok képződhetnek. A hűtőkör sérülése esetén:
- Tartsa távol a hűtőszekrénytől a nyílt lángokat és a lehetséges szikraforrásokat.
- Alaposan szellőztesse a helyiséget.
- Kapcsolja ki a hűtőszekrényt.
Gyúlékony hűtőközeggel üzemelő hűtőszekrények esetén: A hűtőközegkör kis mennyiségű környezetbarát, de gyúlékony hűtőközeget tartalmaz. Nem károsítja az ózonréteget és nem növeli az üvegházhatást. A kiszivárgó hűtőközeg meggyulladhat.
Gyúlékony hűtőközeggel üzemelő hűtőszekrények esetén: Ne használja vagy tárolja a hűtőszekrényt olyan zárt helyiségekben, ahol minimális a légáramlás, vagy nincs is ilyen.
A hűtőszekrény szigetelése gyúlékony ciklopentánt tartalmaz, amely speciális ártalmatlanítási eljárásokat igényel. Élettartama végén megfelelő hulladékkezelő központban adja le a hűtőszekrényt.

FIGYELMEZTETÉS! Robbanásveszély

Ne tároljon a hűtőszekrényben robbanásveszélyes anyagokat, például gyúlékony hajtógázt tartalmazó aeroszol-palackokat.

FIGYELMEZTETÉS! Egészségkárosodás veszélye

A hűtőkészüléket 8 év feletti gyermekek, valamint korlátozott fizikai, érzékelési és mentális képességű, illetve megfelelő tapasztalattal és tudással nem rendelkező személyek csak felügyelet mellett, illetve a hűtőkészülék biztonságos használatát és az abból eredő veszélyeket megértve használhatják.
A hűtőszekrény ki- és berakodása 3 és 8 év közötti gyermekek számára engedélyezett.
A tisztítást és a felhasználói karbantartást felügyelet nélküli gyermekek nem végezhetik.
A gyermekeket felügyelni kell annak érdekében, hogy ne játsszanak a hűtőszekrénnyel.

FIGYELMEZTETÉS! Gyermekek beszorulásának kockázata

Gondoskodjon arról, hogy a polcok beszerelése és rögzítése révén a gyermekek ne tudják bezárni magukat a hűtőszekrénybe.

A régi hűtőkészülék ártalmatlanítása előtt:
- Szerelje ki a fiókokat.
- Hagyja a polcokat a hűtőszekrényben, hogy gyermekek ne mászhassanak bele.
Akassza ki az ajtókat.

VIGYÁZAT! Egészségkárosodás veszélye

A hűtőszekrény instabilitása miatti kockázatok elkerülése érdekében a telepítési utasításoknak megfelelően kell rögzíteni azt.
Ügyeljen arra, hogy a hűtőszekrényen vagy beépített szerkezeten lévő szellőzőnyílások ne záródjanak el.
A jégtelenítési művelet meggyorsításához a gyártó által javasoltakon kívül ne használjon egyéb mechanikus vagy más készülékeket.
Semmilyen esetben ne nyissa fel vagy károsítsa a hűtőkört.
Ne használjon elektromos készülékeket a hűtőszekrény belsejében, kivéve, ha ezeket az elektromos készülékeket a gyártó erre a célra javasolja.

VIGYÁZAT! Sérülés kockázata

A hütőszekrényben vagy annak közelében tilos tűzveszélyes anyagokat használni vagy tárolni.
Ne helyezzen tárgyakat a hűtőszekrényre vagy a hűtőszekrény mellé.
Ne végezzen módosításokat a hűtőszekrényen.

FIGYELEM! Károsodás veszélye

Mindig tartsa tisztán a kondenzvíz-elvezető csövet, ha van.
Ha a hűtőszekrény rendelkezik szellőzőrácsokkal, ne használjon nagynyomású tisztítóberendezést a szellőzőrácsok közelében a jármű tisztításakor.
A hütőszekrényt ne tegye ki az eső hatásának.
Soha ne húzza ki a csatlakozódugót a csatlakozókábelnél fogva az aljzatból.

Biztonság a hűtőkészülék üzemeltetése során

VIGYÁZAT! Egészségkárosodás veszélye

Gondoskodjon róla hogy csak olyan áruk legyenek a hűtőszekrényben, amelyek lehűthetők a kiválasztott hőmérsékletre.

Tisztítsa meg rendszeresen az élelmiszerrel érintkező felületeket és a hozzáférhető lefolyórendszereket.
Annak érdekében, hogy a nyers hús és hal ne érhessen hozzá és ne csepegjen rá más élelmiszerekre, megfelelő tárolóedényekben tartsa ezeket a hűtőszekrényben.
Ha hosszabb időszakokra kinyitja az ajtót, azzal jelentősen megnövekedhet a hőmérséklet a hűtőszekrény rekeszeiben. Ha hosszú időre üresen hagyja a hűtőkészüléket:

• Kapcsolja ki a hűtőszekrényt.
• Olvassza le a hűtőszekrényt.
• Tisztítsa meg és szárítsa meg a hűtőkészüléket.
• A hűtőkészülék belsejében történő penészképződés elkerülése érdekében hagyja nyitva az ajtót. Állítsa téli állásba a hűtőszekrény és a fagyasztó ajtaját, ha rendelkeznek ilyen funkcióval.

VIGYÁZAT! Sérülés kockázata

Ne nyúljon a zsanérok közé.
Az induláskor zárja be és reteszelje a hűtőszekrény ajtaját.
A hűtőszekrény hátoldalán lévő hűtőrendszer üzem közben nagyon felforrósodik. Ha a hűtőszekrény rendelkezik szellőzörácsokkal, ügyeljen rá, hogy ne érjen a forró alkatrészekhez a szellőzörácsok eltávolításakor.
Nem megfelelő használat mellett a készülék ajtaja, illetve a fagyasztó ajtaja teljesen leválhat a készülékről. Addig nyomja az ajtókat, amíg nem hallja egyértelműen, hogy az alul és felül a helyére pattantak.

FIGYELEM! Károsodás veszélye

Ne támaszkodjon rá a kinyitott hűtőszekrényajtóra.
Nehéz tárgyakat, pl. palackokat, vagy dobozokat kizárólag a hűtőszekrény ajtajában, a zöldségrekeszben, vagy az alsó polcon tárolja.
Ha a hűtőszekrény kétoldalas ajtóval rendelkezik és az ajtó nincs megfelelően reteszelve a szemben lévő oldalon, addig nyomja azon az oldalon az alsó és felső részét, amíg nem rögzül a helyén.
Túlmelegedés veszélye! Mindig ügyeljen arra, hogy az üzemeltetés során keletkező hő kielégítően eltávozhasson. A levegő keringetése érdekében gondoskodjon arról, hogy a hűtőszekrény megfelelő távolságban álljon a faltól vagy tárgyaktól.
Ne töltsön folyadékot vagy jeget a belső részbe.
Védje a hűtőkészüléket és a kábeleket a hőtől és a nedvességtől.
Soha ne húzza ki a csatlakozódugót a csatlakozókábelnél fogva az aljzatból.

MEGJEGYZÉS

Ha a járműve akkumulátorkezelő rendszere az akkumulátor védelme érdekében kikapcsolja a hűtőszekrényt, lépjen kapcsolatba a jármű gyártójával.
15 °C ... 25 °C közötti környezeti hömérséklet esetén válassza az átlagos hömérséklet-beállítást.
Ha az ajtó nincs megfelelően reteszelve a szemben lévő oldalon, addig nyomja azon az oldalon az alsó és felső részét, amíg nem rögzül a helyén.
Az élelmiszer-pazarlás elkerülése érdekében vegye figyelembe a következőket:

- Tartsa a lehető legalacsonyabb szinten a hőmérséklet ingadozását. A fagyasztó ajtaját csak olyan gyakran és annyi ideig nyissa ki ahányszor és ameddig ez feltétlenül szükséges. Úgy rendezze el az élelmiszert, hogy a levegő jól tudjon áramolni.

- Gondoskodjon róla hogy csak olyan áruk legyenek a hűtőszekrényben, amelyek lehűthetők a kiválasztott hőmérsékletre.

- A különböző élelmiszertípusokat az ábrákon látható módon tárolja.

- Ha be lehet állítani a hőmérsékletet: A hőmérsékletet az élelmiszer mennyiségéhez és típusához állítsa be.

- Az élelmiszerek könnyen felvesznek vagy kibocsátanak szagokat vagy ízeket. Az élelmiszereket mindig lefedve vagy zárt edényekben/palackokban tárolja.

5 A csomag tartalma

Mennyiség Leírás
1 Kompresszoros hútőszekrény
1 Rövid használati útmutató
1 Használati útmutató (csak online)
1 Szerelési útmutató

6 Rendeltetésszerű használat

A hűtőszekrény a következő célokra alkalmas:

• Lakókocsikba, lakóautókba és tehergépjárművekbe történő beépítés
• Élelmiszer hűtése és tárolása
• Előfagyasztott élelmiszer tárolása
• Beltéri használat

Ez a hütőszekrény nem alkalmas professzionális, kiskereskedelmi és háztartási használatra.

A hütőszekrény a következő célokra nem alkalmas:

• Beépítés tengeri környezetben, pl. hajókon
  • Gyógyszerek tárolása
• Korrozív anyagok vagy olyan anyagok tárolására, amelyek oldószereket tartalmaznak
• Élelmiszer gyorsfagyasztása
• Kültéri használatra

Hajón történő használat esetén a készüléket nappali helyiségben kell elhelyezni, nem a nyílt fedélzeten.

A fagyos rekesz előre fagyasztott élelmiszer tárolására, jégkrém készítésére és tárolására és jégkockák készítésére alkalmas. Korábban le nem fagyasztott élelmiszer lefagyasztására nem alkalmas.

A hűtőszekrényt rendeltetésének megfelelően egy szekrénybe vagy fülkébe kell beszerelni.

Az optimális hűtési teljesítmény 16 °C ... 43 °C közötti környezeti hőmérsékleten és maximum 90 %-os páratartalom mellett érhető el.

Ez a termék az itt leírt utasításoknak megfelelő rendeltetésszerű használatra alkalmas.

Ez a kézikönyv olyan információkat nyújt, amelyek a termék szakszerű telepítéséhez és/vagy üzemeltetéséhez szükségesek. A hibás telepítés és/vagy a szakszerűtlen üzemeltetés vagy karbantartás elégtelen teljesítményhez és potenciálisan meghibásodáshoz vezethet.

A gyártó nem vállal felelősséget a termék olyan károsodásáért, vagy sérülésekért, amelyek a következőkre vezethetők vissza:

• Hibás beszerelés, összeszerelés vagy csatlakoztatás, ideértve a túlfeszültséget is
• Helytelen karbantartás, vagy a gyártó által szállított eredeti tartalék alkatrésztől eltérő tartalék alkatrészek használata
• A termék kifejezett gyártói engedély nélküli módosítása
• Az útmutatóban leírt céloktól eltérő felhasználás

A Dometic fenntartja a termék megjelenésének és specifikációjának módosítására vonatkozó jogát.

7 Müszaki leírás

A hütőszekrény egy kompresszoros hütőszekrény.

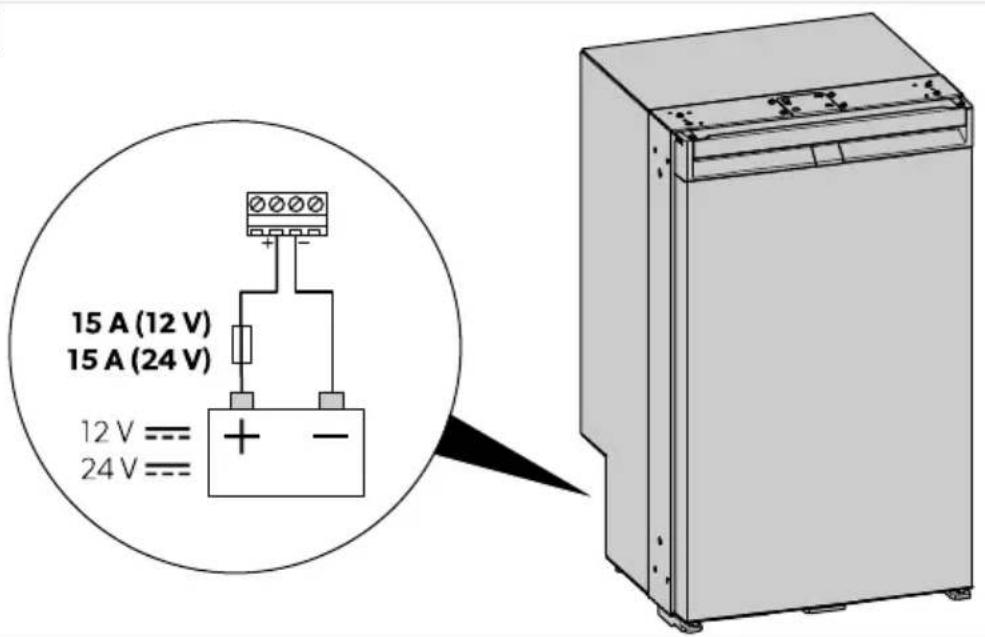

A hűtőszekrény 12 V és 24 V egyenfeszültségről történő üzemeltetésre is alkalmas, így például kempingezéskor vagy hajón is használható.

A modell gyárilag el van látva fagyos rekesszel, amely kivehető és visszahelyezhető.

A hűtőszekrény ajtaja olyan reteszelőmechanizmussal rendelkezik, amely egyidejűleg szállítási biztosításként is működik.

A hűtőkészülékben felhasznált anyagok élelmiszerek szempontjából veszélytelenek.

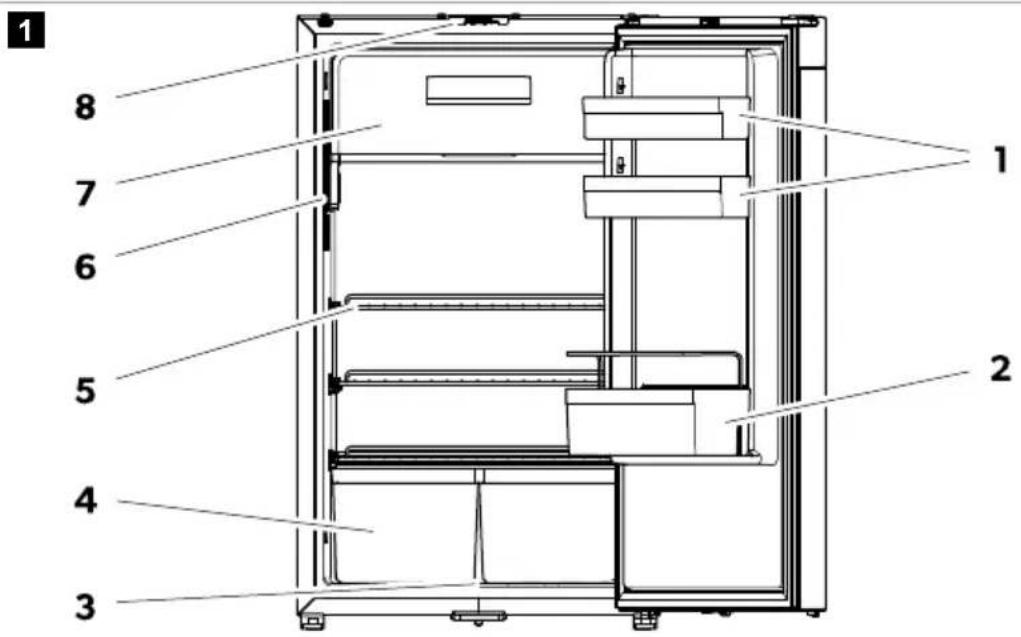

A készülék leírása

1 8 7 6 5 4 3 1 2

Sz. Magyarázat
1 Ajtótároló
2 Palackpolc
3 Kondenzátum lefolyó
4 Frissentartó rekesz
5 Szekrénypolc
6 Vezérlőpanel kijelzővel
7 Fagyos rekesz
8 Ajtóretesz szellőztetéshez

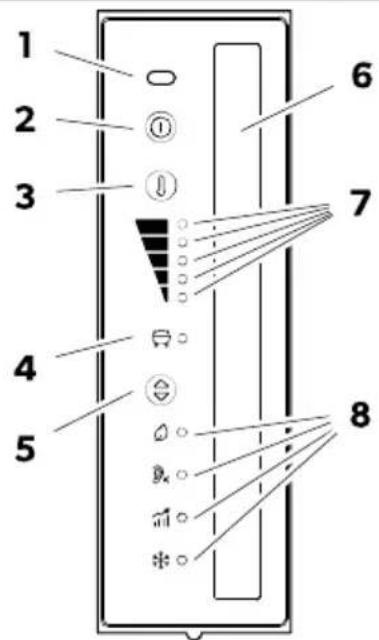

Kezelő- és kijelzőelemek

2

1 2 3 4 5 6 7 8

Sz. Magyarázat

1 IR ajtónyítás-érzékelő
2	BE/KI gomb
3	Hűtési szintet beállító gomb
4 Kompresszor és hibajelző LED
5	Üzemmód gomb
6 Belső világítás
7	Hűtési szint jelző LED-ek5. hűtési szint4. hűtési szint3. hűtési szint2. hűtési szint1. hűtési szint
8 Üzemmódjelző LED-ek

Kompresszor és hibajelző LED

A kompresszor és a hibajelző LED kijelzi a kompresszor üzemállapotát, illetve jelzi a hibát:

Szín Leírás
Kék Kompresszor be
Narancssárga Kompresszor ki
Piros Hiba (lásd: Hibajelzés 321. oldal )

NRK0090V HU

Üzemmódjelző LED-ek

AzüzemmódjelzőLED-ek a követőszó beállítási lehetősögeket jelenőtkmeg:

Szimbólum	Leintis
	ECO-mód:Caökkantett energiabolgyasitású üzem mód.1-3 hőtési szint
	QUIETmód:Caökkantett zapzintű üzem.1-4 hőtési szint
	PERFORMANCE-mód1-5 hőtési szint
	FAGYASZTÓ üzem módÜzemweltávolított fagyos nekeaszel. Lehüt a hűtőszekriny teljes balsó terát - 5 °C-ra

8 Üzemeltetés

8.1 Az első használat előtt

MEGIE GYZES

Az üzemaltotés első 4 órája során ne tároljon árukat a hűtőszakrényben

A hőtőszakvényel ső üzembe helyezése során szaglépződés történhet, mely egy pár óra multán megszünk. Alaposan szallőztesse ki a lakóhelyiséget.

MEGJEGYZÉS Ellenőrizze, hogy fel van-e szerelve az állítható ajtóretesz. Szükség esetén rendelje meg az állítható ajtóreteszt (dometic.com), és cserélje ki a rögzített ajtóreteszt az állítható ajtóreteszre.

Az ajtóretesz gyárilag A helyzetbe van állítva. Állítsa az ajtóreteszt B helyzetbe.

4 A B

MEGJEGYZÉS Ha az ajtóretesz B helyzetben van, becsukáskor ügyeljen arra, hogy az ajtó megfelelően reteszelődjön (lásd A hűtőszekrény ajtajának bezárása és rögzítése 312. oldal című fejezetet).

8.2 Élelmiszerek tárolására vonatkozó információk

VIGYÁZAT! Egészségkárosodás veszélye

Ha a hütőszekrény hosszabb ideig 10 °C °C alatti környezeti hömérsékletnek van kitéve, akkor a fagyos rekesz hömérsékletének szabályozása nem garantálható. Ebben az esetben a fagyos rekesz hömérséklete megemelkedhet és a tárult áruk kiolvadhatnak.

FIGYELEM! Károsodás veszélye

A hütőszekrény feltöltésekor tartsa be az ajtótárolónkénti és ajtónkénti maximális terhelést (lásd: Műszaki adatok).

A fagyos rekeszben ne tartson szénsavas italokat.

Az élelmiszer-pazarlás elkerülése érdekében vegye figyelembe a következőket:

• Tartsa a lehető legalacsonyabb szinten a hőmérséklet ingadozását. A hűtőszekrény ajtaját csak olyan gyakran és annyi ideig nyissa ki ahányszor és ameddig ez feltétlenül szükséges. Úgy rendezze el az élelmiszert, hogy a levegő jól tudjon áramolni.
• A hömérsékletet az élelmiszer mennyiségéhez és típusához állítsa be.
• A különböző élelmiszertípusokat az ábrákon látható módon tárolja.
• Az élelmiszerek könnyen felvesznek vagy kibocsátanak szagokat vagy ízeket. Az élelmiszereket mindig lefedve vagy zárt edényekben/palackokban tárolja.

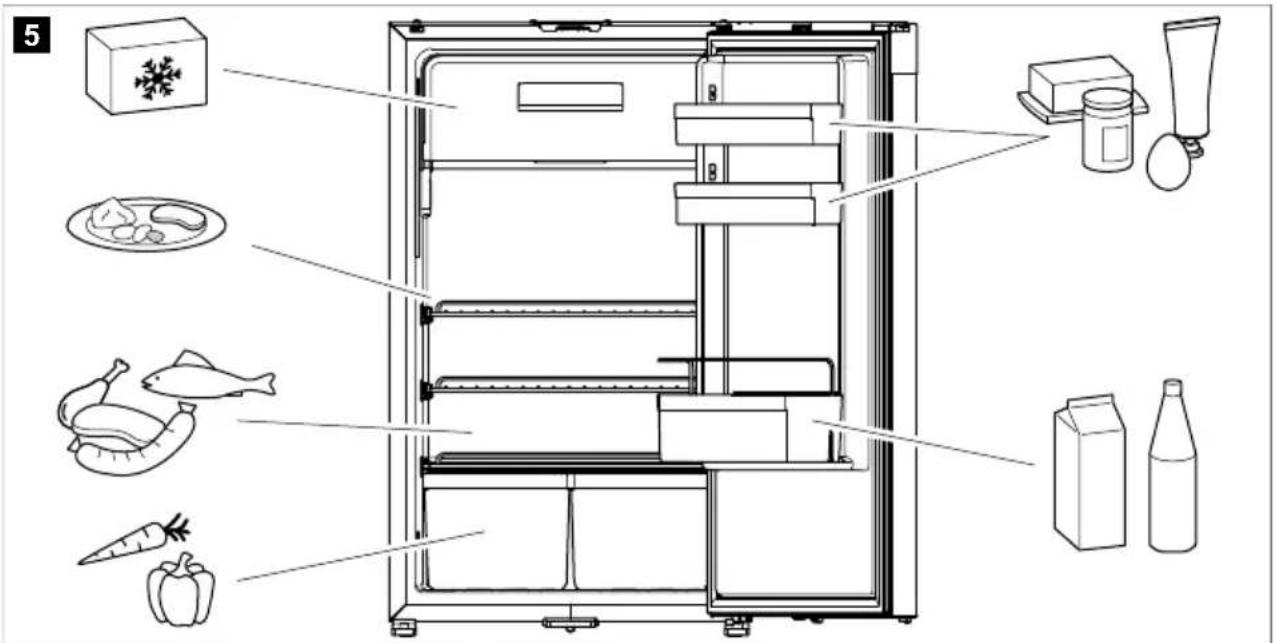

  Az élelmiszert az ábrán látható módon tárolja.

5

8.3 Energiatakarékosság

• A hűtőszekrény ajtaját csak olyan gyakran és annyi ideig nyissa ki ahányszor és ameddig ez feltétlenül szükséges.
• Hagyja lehűlni a meleg ételeket, mielőtt azokat hűtés céljára a készülékbe helyezné.
• Ha a hűtőszekrényben jégréteg alakult ki, olvassza le.
• Kerülje a szükségtelenül alacsony hőmérsékleti beállításokat.
• Az optimális energiafogyasztás érdekében a polcokat és a fiókokat a kiszállítási helyzetükbe pozicionálja.
• Rendszeresen ellenőrizze, hogy az ajtótömítés megfelelően zár-e.
• Rendszeres időközönként tisztítsa meg a kondenzátort a portól és szennyeződésektől.

8.4 A hütőszekrény ajtajának használata

VIGYÁZAT! Sérülés kockázata

Nem megfelelő használat esetén a hűtőszekrény ajtaja, illetve a fagyos rekesz ajtaja teljesen leválhat a készülékről.

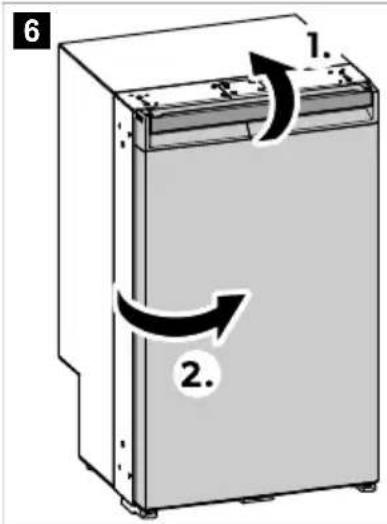

8.4.1 A hűtőszekrény ajtajának nyitása

MEGJEGYZÉS Húzza meg az ajtóütközővel szemközti oldalon lévő fogantyút. Vegye figyelembe a csúszóelem megfelelő pozícióját. Lásd a hozzá tartozó kézikönyvben.

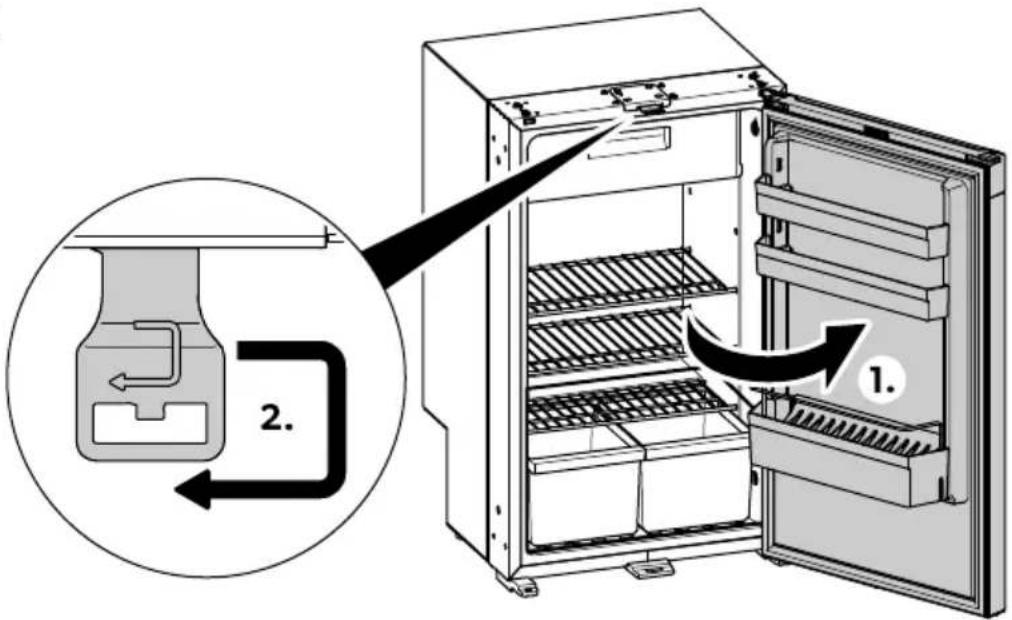

A hűtőszekrény ajtajának nyitásához az itt bemutatott módon járjon el.

6 1. 2.

8.4.2 A hűtőszekrény ajtajának bezárása és rögzítése

VIGYÁZAT! Sérülés kockázata

Ha az ajtó nincs megfelelően rögzítve, óvatosan addig nyomja az ajtó felső és alsó részét, amíg nem rögzül a helyén.

MEGJEGYZÉS A hűtőszekrény olyan reteszelőmechanizmussal rendelkezik, amely egyidejűleg szállítási biztosításként is működik.

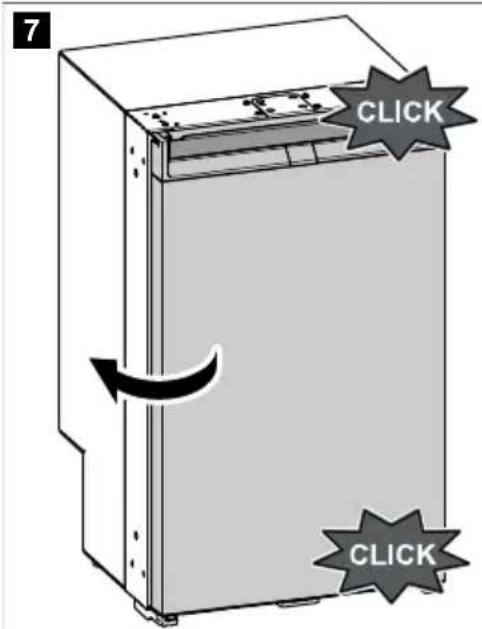

Addig nyomja az ajtót, amíg nem hallja egyértelműen, hogy az alul és felül a helyére pattant.

7 CLICK CLICK

- Az ajtó ekkor be van csukva és rögzítve van.

8.5 Be- és kikapcsolás

MEGJEGYZÉS Ha hosszabb ideig nem használja, mindig kapcsolja ki a hűtőszekrényt.

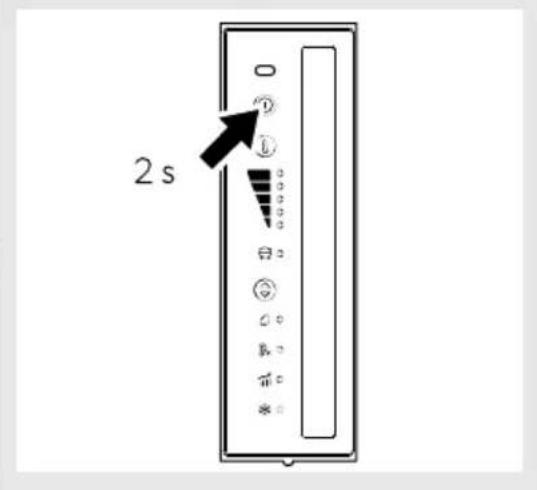

A bekapcsoláshoz nyomja meg a gombot legalább 2 s hosszan.
A hűtőszekrény az utoljára kiválasztott hűtési szint beállítással és üzemmóddal kapcsol be.
A kikapcsoláshoz nyomja meg a gombot legalább 2 s hosszan.

8.6 Üzemmódok beállítása

MEGJEGYZÉS ECO, PERFORMANCE vagy FREEZER üzemmód használata esetén a rendszer további módosításokig ebben az üzemmódban marad.

Az üzemmód beállításához nyomja meg többször a ngombot, amíg a kívánt üzemmódhoz tartozó üzemmódjelző LED világítani nem kezd.

A következő üzemmódok állnak rendelkezésre:

Az ECO üzemmód használata

Az ECO üzemmód aktiválásával a hűtőszekrény csökkentett energiafogyasztással üzemel 1–3 hűtési szinten.

A ECO üzemmódot jelző LED (✗) és a kiválasztott hűtési szintet jelző LED világítani kezd.

Az QUIET üzemmód használata

A QUIET üzemmód aktiválásával a hűtőszekrény csökkentett zajszinttel üzemel 1–4 hűtési szinten.

HU NRK0090V

MEGJE GYZE S

Ha a hiztoszekrényFREEZER üzemmodban üzemel, akkor QUIT üzemmod nem elérhető.
A QUIET üzemmód használatakor a hűtőszekrény 8 h, hosszan maradebben az üzemmódban, majd viszatér a korábban kíválasztott üzemmódba (EC O vagy PERFORMANCE üzemmód).

A QUET üzemmodot jelző LED(8) és a kíválasztott hátési szintet jobző LED-világítani kezd

A PERFORMANCE (üzemmód has ználata

A PERFORMANCE üzammód aktiválásával a hűtőszakrány normal üzammódban üzemel 1–5 hűtási szírten.
A PERFORMANCE üzemmódot jelző LED (2) és a kíválasztotthűtési szintet jelző LED világítani kezd

A FREEZER územmód használata

FREEZERozammódban a hütőszékény teljes beisőtere lehül - 5 °C-ra

MEGJE GYZÉS A FREEZER mód használatához távolítsa el a fagyos rekeszt.

A FREEZER üzemmódot jelző LED (ge) és a kív álasztott hőtési szintet jelző LED-ek folyamatosan világ tanak

8.7 Ahütési szint beállítása

Aházési szintbeállításáhoznyomja megtóbbszóra 1 gombot, amig el neméli a kívánthűtési szintet.

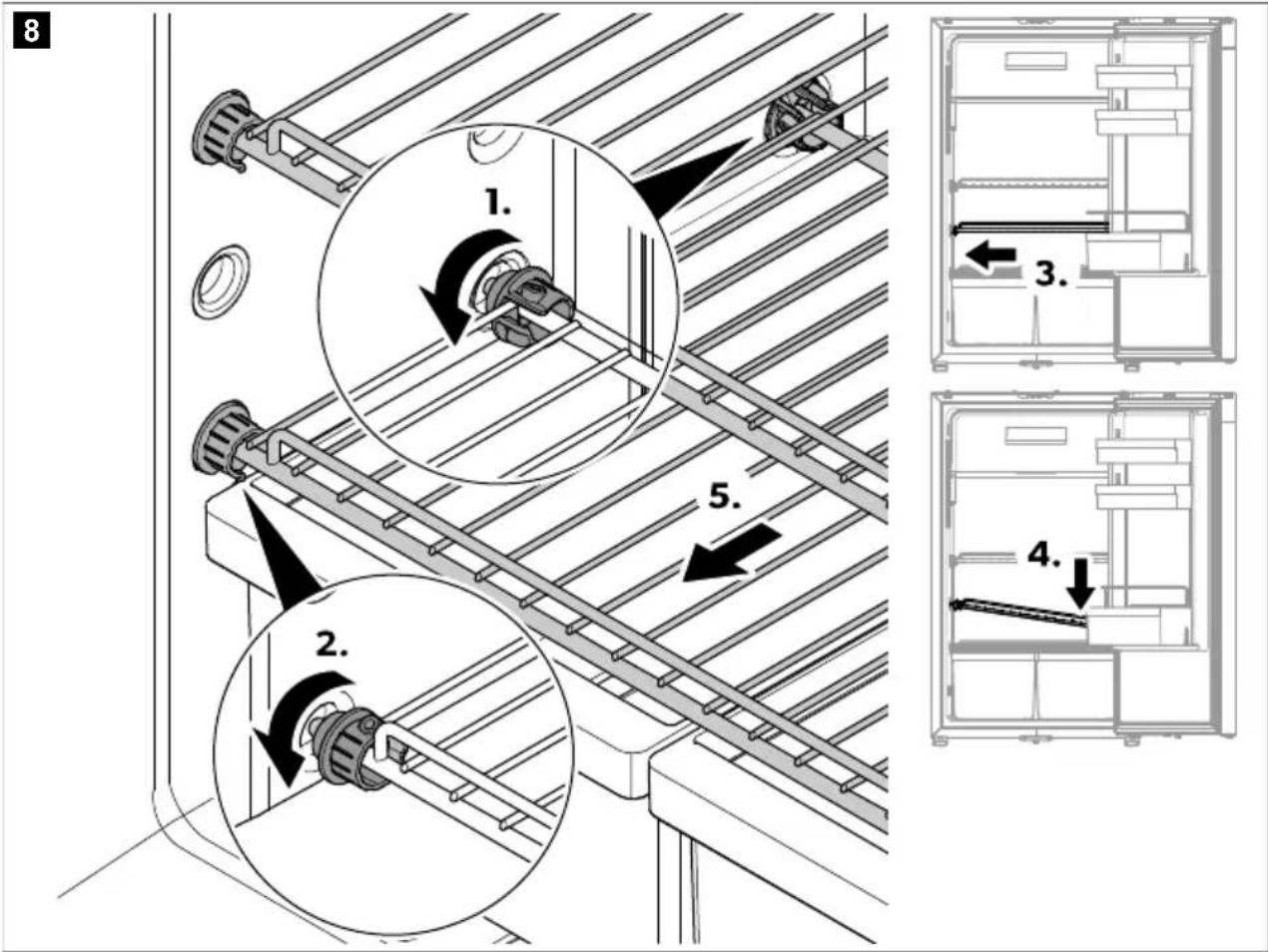

8.8 Apolcokáthelyezése

FIG YELMEZTETÉ S! Gyermekek beszorulásának kockázata

A polcok úgy vannakrógítve, hogy megakadályozzák a gyermékék bemásztását a hűtőszekrénybe

Apolokat csak tsztítás cáljából távolítsa el
2. Likhmann, a cimpsy s. neolochet, de alleschro anlach

A polcok tetszés szerinti áthelyezéséhez a következő ábra szerint járjon el.

8 1. 2. 3. 4.

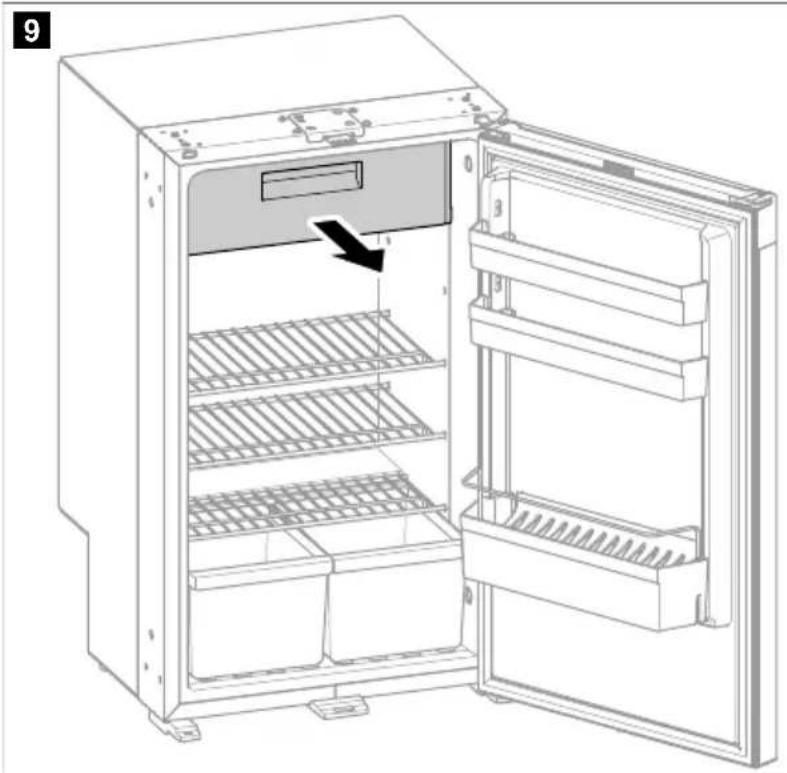

8.9 A fagyos rekesz eltávolítása

FIGYELEM! Károsodás veszélye

A fagyos rekesz eltávolításához zárja be a fagyos rekesz ajtaját.
Fogja meg a fagyos rekeszt az aljánál fogva. Ne húzza meg a fagyos rekesz ajtaját.
A fagyos rekeszt száraz és hűvös helyen tárolja.

A fagyos rekesz eltávolításához a következő ábra szerint járjon el.

9 Tisztítás és karbantartás

FIGYELMEZTETÉS! Áramütés miatti veszély

Tisztítás és karbantartás előtt mindig válassza le a hűtőkészüléket az energiaellátásról.

FIGYELEM! Károsodás veszélye

A tisztításhoz ne használjon dörzsölő hatású tisztítószereket vagy kemény tárgyakat.
A jégrétegek eltávolítására vagy a befagyott tárgyak leválasztására soha ne használjon kemény vagy hegyes szerszámokat.
Ügyeljen arra, hogy ne csöppenjen víz a tömítésekbe. Ez károsíthatja az elektronikát.

FIGYELEM! Károsodás veszélye

A veszélyek elkerülése érdekében csak a gyártó, a szerviz vagy hasonlóan képzett szakember cserélheti ki a fényforrást.

Szennyeződés esetén rendszeresen tisztítsa meg a készülék belsejét és külsejét nedves kendővel. A hűtőszekrényt tisztítás után ruhával törölje szárazra.
Rendszeresen ellenőrizze a leolvasztásból származó víz elvezetőjét.
Szükség esetén tisztítsa meg a leolvasztásból származó víz elvezetőjét. Ha eldugult a lefolyó, a leolvasztásból származó víz a hűtőszekrény alján gyűlik össze.
Rendszeres időközönként tisztítsa meg a kondenzátort a portól és szennyeződésektől nedves törlőkendővel.

Hütőközegkör

A hütőközegkör karbantartásmentes.

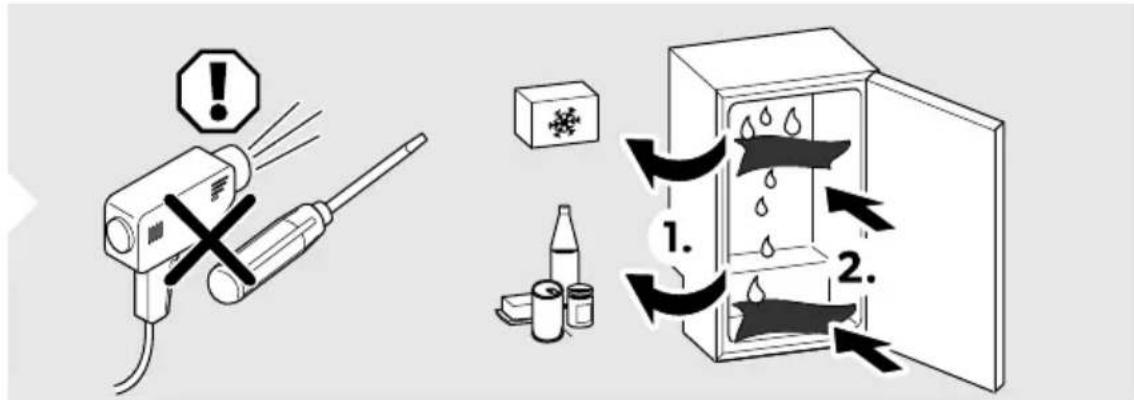

A hűtőszekrény leolvasztása

FIGYELEM! Károsodás veszélye

A jégtelenítési folyamat gyorsításához ne használjon mechanikus vagy egyéb segédeszközöket.

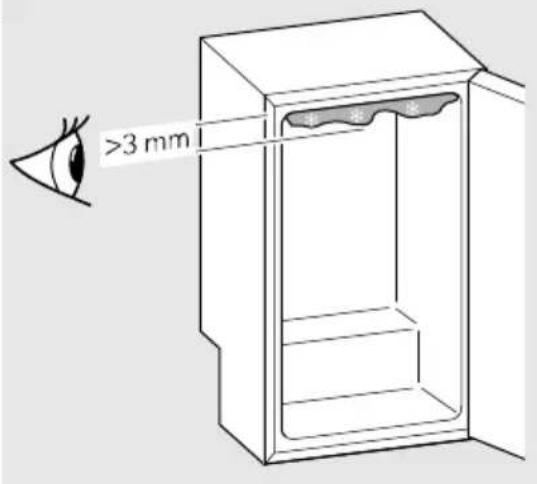

MEGJEGYZÉS A hűtőszekrény belsejében, a hátsó falon idővel dér képződik. Ha ez a dérréteg eléri a kb.

3 mm vastagságot, akkor olvassza le a hütőszekrényt.

A hűtőszekrény leolvasztásához a következő módon járjon el.

10

>3 mm

2 s

A hűtőszekrény ajtajának tárolási helyzetbe állítása

VIGYÁZAT! Sérülés kockázata

Menet közben tilos a tárolási helyzet használata.

MEGJEGYZÉS Ha hosszabb ideig nem szándékozik használni a hűtőszekrényt, akkor állítsa annak ajtaját tárolási helyzetbe. Így elkerülhető a bepenészedés.

Olvassza le a hűtőszekrényt (lásd: A hűtőszekrény leolvasztása 317. oldal).
Állítsa a hűtőszekrény ajtaját tárolási helyzetbe a bemutatott módon.

11

MEGJEGYZÉS Ahhoz, hogy biztonságosan használhassa a 12 V-os fogyasztókat a lakókocsiban, ügyeljen arra, hogy a vontató jármű elegendő feszültséggel lássa el a készüléket. Néhány jármű esetén az akkumulátorkezelő rendszer az akkumulátor védelme érdekében automatikusan kikapcsolhatja a fogyasztók áramellátását. Erről érdeklődjön a jármű gyártójánál.

13

15 A (12 V) 15 A (24 V) 12 V =-- 24 V =--

Hiba Lehetséges ok Megoldási javaslat
A hűtőszekrény nem működik.	Az egyenáramú kábel biztosítéka meghibásodott.	> Cserélje ki a biztosítékot ( 10 ábra 13 319. oldal ).
	Kiégett a jármű biztosítéka. Cserélje ki a jármű biztosítékát.	Vegye figyelembe járműve használati utasítását.
	A jármű-akkumulátor le van merülve. Ellenőrizze és töltse fel a jármű-akkumulátort.
	A kompresszornál a hőmérséklet túl alacsony (< 0 °C).	> Szigetelőanyaggal zárja le/takarja le teljesen az összes külső szellőzőrácsot.
	Ha a feszültség nem elegendő, akkor a hűtőszekrény automatikusan kikapcsol.(Kikapcsolási feszültség: 10,4 V)	> Töltse az akkumulátort. A hűtőszekrény automatikusan újra fog indulni.(Bekapcsolási feszültség: 11,7 V)
A hűtési teljesítmény csökken, a belső hőmérséklet emelkedik. A kompresszor folyamatosan üzemel.	A hűtőegység körüli levegőkeringés nem megfelelő.	> Ellenőrizze, hogy a szellőzőrács szabad-e.> Helyezze át a hűtőszekrényt egy másik helyre.
	A belső falak eljegesedtek. Ellenőrizze, hogy megfelelőenzáródik-e a hűtőszekrény ajtaja.
	A hőmérséklet túl magasra van beállítva.	>Ellenőrizze, hogy a hűtőszekrény szigetelése megfelelően illeszkedik-e és nem sérült-e meg.>Olvassza le a hűtőszekrényt (lásd: A hűtőszekrény leolvasztása 317. oldal).
	A környezeti hőmérséklet túl magas. Egy időre vegye le a szellőzőrácsot, így a meleg levegő hamarabb távozhat.
	Egyszerre túl sok élelmiszert helyeztek a hűtőszekrénybe.	>Vegyen ki valamennyi élelmiszert.
	Egyszerre túl sok meleg élelmiszert helyeztek a hűtőszekrénybe.	>Vegye ki a meleg élelmiszert, és a hűtőszekrénybe helyezés előtt hagyja kihúlni.
	A hűtőszekrény még nem üzemel rég óta.	>Ellenőrizze ismét a hőmérsékletet 4 h / 5 h elteltével.
	A kondenzátor elszennyeződött. Tisztítsa meg a kondenzátort (lásd: Tisztítás és karbantartás 316. oldal).
	A ventilátor meghibásodott. Vegye fel a kapcsolatot a hivatalos szervizzel.
A hűtési teljesítmény csökken, a belső hőmérséklet emelkedik.A kompresszor nem jár (akkumulátor csatlakozása).	Szakadás az akkumulátor és az elektronika közötti vezetékben.	>Állítsa helyre a csatlakozást.
	A főkapcsoló (ha van) meghibásodott. Cserélje ki a főkapcsolót.
	A kiegészítő tápvezeték biztosíték (ha van) kiéngett.	>Cserélje ki a vezetékbiztosítékot.
	Az akkumulátorfeszültség túl alacsony. Töltsé fel az akkumulátort.
	Az akkumulátor kapacitása túl alacsony.	>Cseréje ki az akkumulátort.
	A kábelek meglazultak. Az érintkezés rossz (korrozói).	>Állítsa helyre a csatlakozást.
	A kábelkeresztmetszet túl kicsi. Cserélje ki akábelt.
	A kompresszor meghibásodott. Vegye fel a kapcsolatot a hivatalos szervizzel.
Szokatlan zajok.	A hűtőkör alkatrésze nem tud szabadon rezegni (nekifekszik a falnak).	>Óvatosan hajlítsa el az alkatrészt az akadálytól.
	Idegen test szorult a hűtőszekrény és a fal közé.	>Távolítsa el az idegen testet.
	Ventilátorzaj. Vegye fel a kapcsolatot a hivatalos szervizzel.
Az ajtó akaratlanul kinyílik mozgás közben (pl. vezetés közben).	Az ajtóretesz A helyzetbe van állítva (lásd Az ajtóretesz beállítása 309. oldal című fejezetet).	>Állítsa az ajtóretesz B helyzetbe.
	Az ajtóreteszA helyzetbe van állítva (lásd Az ajtóretesz beállítása 309. oldal című fejezetet).	> Állítsa az ajtóretesztB helyzetbe.Az ajtó nem zár m
	Az ajtóreteszB helyzetbe van állítva (lásd Az ajtóretesz beállítása 309. oldal című fejezetet), de az ajtó nincs megfelelően reteszelve.	> Záráskor ügyeljen arra, hogy az ajtó megfelelően reteszelődjön.

Hibajelzés

MEGJEGYZÉS

Minden hibát pirosan villogó hibajelző LED (lásd: Kezelő- és kijelzőelemek 308. oldal) jelez. A felvillanások száma a hiba fajtájától függ. Minden felvillanás negyed másodpercig tart. A felvillanások sorozata után szünet következik. A hiba sorozatjelzése négy másodpercenként megismétlődik.
ECO, PERFORMANCE és FREEZER üzemmódban további hangjelzés hallható.

A villogás gyakorisága	Üzemzavar Lehetséges ok
1 Alacsony-, vagy magas feszültség A tápfeszültség a beállított tartományon kívül van.
2 Ventilátor-túláram		A ventilátor az elektronikaegységet 1 A -nél nagyobb árammal terheli.
3 A motor nem indul el		A forgórész megszorult.A hűtőrendszerben túl nagy a nyomáskülönbség.
4 Túl alacsony fordulatszám		Túlzottan terhelt hűtőrendszer esetén a motor minimális fordulatszáma nem tartható fenn.
5 Az elektronikai egység túlmelegedése		Túlságosan leterhelt hűtőrendszer vagy túl magas hőmérséklet esetén az elektronika nagyon felforrósodik.
Tartósan Hőérzékelő hibák Meghibásodott a hőmérséklet érzékelő.

11 Garancia

A termékre a törvény szerinti garancia-időszak érvényes. Amennyiben a termék meghibásodott, lépjen kapcsolatba a gyártó helyi képviseletével (lásd: dometic.com/dealer) vagy a kereskedővel.

A javításhoz, illetve a garancia-adminisztrációhoz a következő dokumentumokat kell mellékelnie a termék beküldésekor:

• A számla vásárlási dátummal rendelkező másolatát
• A reklamáció okát vagy a hibát tartalmazó leírást

Vegye figyelembe, hogy az önkezű javítás vagy a nem szakszerű javítás biztonsági következményekkel járhat, és érvénytelenítheti a garanciát.

12 Ártalmatlanítás

FIGYELEM! Károsodás veszélye

A hűtőkészülék szigetelése gyúlékony ciklopentánt tartalmaz, amely speciális ártalmatlanítási eljárásokat igényel. Élettartama végén megfelelő hulladékkezelő központban adja le a hűtőkészüléket.

HU NIK0090V

A csomagoldanyagotishatőség szerint a megfelelő szlektív hula délégyűjtő tartályokba kell helyezni. A termékre vonatkozó ártalmatantási előírásokról tájelkozdjon a legkőszkebbi újrahasznosító közportban, vagy szakkereskedőjénél. Európa. A termék ingyenesen ártalmatlanítható.

13 Müszaki adatok

Készüléke aktuális EU-megfelelősági nyllatkozatáz a domestic.com.honlap megfelselő termékoldalán találhatja meg vagy vagyte fel a kapcsolatot közvetenül a gyártóval (lásdi: domestic.com/dualar).

Ez a készülék megfiel ol az UN ECERIÓ szab ályozásnak.

	NIRXO 090V
Kapacitás
• Hütőrkesz	79L
• Fagyos neleszt	8,4L
• Teljes kapacitás	87L
• Teljes kapacitás (sütávolkott fagyos erkesz)	92L
Csatlakciséi fenzültvég	12 / 24 V**
Tapellátást bütosaltó akkumulátor védelme (12 V)
• Kikapcsolási fenzültvég	10,4V
• Üjre-bekapcsolási fenzültvég	11,7V
Tapellátást bütosaltó akkumulátor védelme (24 V)
• Kikapcsolási fenzültvég	22,8V
• Üjre-bekapcsolási fenzültvég	24,2V
Energralbogyaztás	0,35 kWh / 24 h

NRX0090V

Nettó súly 22 kg

Hrvatski

1 Važne napomene....324
2 Objasnjenje simbola....324
3 Objasnjenje simbola na uređaju.... 324
4 Sigurnosne upute....325
5 Opseg isporuke....327
6 Namjena....327
7 Tehnički opis....328
8 Rad....331
9 Čišćenje i održavanje....338
10 Uklanjanje smetnji....341
11 Jamstvo....343
12 Odlaganje u otpad....343
13 Tehnički podaci.... 344

1 Važne napomene
