HASZNÁLATI ÚTMUTATÓ RCD 10.5XET DOMETIC
HU Kompresszoros hűtőszekrény
Használati utasítás....330
SL Kompresorski hladilnik
Navodilo za uporabo .... 352
A termék mindenkori szakszerű telepítése, használata és karbantartása érdekében kérjük figyelmesen olvassa el az ebben a termék kézikönyvben található utasításokat, irányelveket és figyelmeztetéseket, valamint mindig tartsa be ezeket. Ezt az útmutatót a termék közelében KELL tartani.
A termék használatba vételével Ön kijelenti, hogy figyelmesen elolvasta az összes utasítást, irányelvet és figyelmeztetést, valamint megértette és elfogadja az itt leírt szerződési feltételeket. Ön elfogadja, hogy kizárólag a rendeltetésének megfelelő célra és a jelen termék kézikönyvben leírt útmutatásoknak, irányelveknek és figyelmeztetéseknek, valamint a hatályos törvényeknek és szabályozásoknak megfelelően használja ezt a terméket. Az itt leírt utasítások és figyelmeztetések elolvasásának és betartásának elmulasztása saját és mások sérüléséhez, a termék vagy a közelben található más anyagi javak károsodásához vezethet. Ez a termék kézikönyv és a benne található utasítások, irányelvek és figyelmeztetések, valamint a kapcsolódó dokumentációk módosulhatnak és frissülhetnek. Naprakész termékinformációk érdekében kérjük látogasson el a következő honlapra: documents.dometic.com.
Tartalom
1 Szimbólumok magyarázata 330 2 Biztonsági útmutatások....331 3 Rendeltetésszerű használat. 335 4 Műszaki leírás 336 5 A hűtőszekrény használata 339 6 A hűtőszekrény tárolása 343 7 Hibaelhárítás 344 8 Tisztítás és karbantartás. 347 9 Szavatosság.... 349 10 Ártalmatlanítás. 349 11 Műszaki adatok....351
1 Szimbólumok magyarázata
FIGYELMEZTETÉS!
Biztonsági útmutatás: Veszélyes helyzetet jelöl, amely súlyos sérülést vagy halált okozhat, ha nem kerülik el.
VIGYÁZAT!
Biztonsági útmutatás: Veszélyes helyzetet jelöl, amely könnyű vagy mérsékelt sérülést okozhat, ha nem kerülik el.
FIGYELEM!
Olyan helyzetet jelöl, amely vagyoni kárt okozhat, ha nem kerülik el.
MEGJEGYZÉS
A termék kezelésére vonatkozó kiegészítő információk.
2 Biztonsági útmutatások
2.1 Alapvető biztonság
FIGYELMEZTETÉS! Ezeknek a figyelmeztetéseknek a figyelmen kívül hagyása súlyos, vagy halálos sérüléshez vezethet.
Áramütés miatti veszély
- A hűtőszekrény beszerelését és eltávolítását csak szakképzett személyzet végezheti.
- Ne használja a hűtőszekrényt, ha az szemmel láthatóan megsérült.
- Ezen a hűtőszekrényen csak szakember végezhet javításokat. A szakszerűtlen javítások jelentős veszélyeket okozhatnak, ill. a hűtőszekrény károsodhat.
- Ha a hűtőszekrény tápkábele megsérült, akkor azt a biztonsági kockázatok elkerülése érdekében a gyártóval, a vevőszolgálattal vagy egy hasonlóan képzett szakemberrel ki kell cseréltetni.
- A hűtőszekrény elhelyezésekor ügyeljen arra, hogy ne csípje be és ne károsítsa a tápkábelt.
- Ne helyezzen el több hordozható aljzatot vagy hordozható tápegységet a hűtőszekrény hátsó részénél.
- A készüléket olyan aljzatba illessze be, amely biztosítja a megfelelő csatlakozást, különösen akkor, ha a készüléket földelni kell.
Tűzveszély
- A hűtőközeg körben lévő hűtőközeg erősen gyúlékony, és ha a készülék kis méretű helyiségben van, szivárgás esetén gyúlékony gázok képződhetnek.
A hűtőkör sérülése esetén:
– Tartsa távol a hűtőszekrénytől a nyílt lángokat és a lehetséges szikraforrásokat.
– Alaposan szellőztesse a helyiséget.
– Kapcsolja ki a hűtőszekrényt.
R600a hűtőközeggel üzemelő hűtőszekrényekhez:
- A hűtőkör kis mennyiségű környezetbarát, de gyúlékony hűtőközeget tartalmaz. Nem károsítja az ózonréteget és nem növeli az üvegházhatást. A kiszivárgó hűtőközeg meggyulladhat.
- Ne használja vagy tárolja a hűtőszekrényt olyan zárt helyiségekben, ahol minimális a légáramlás, vagy nincs is ilyen.
- A hűtőszekrény beépítési mélyedésében ne legyenek olyan elektromos alkatrészek és lámpatestek, amelyek normál vagy rendellenes működés közben szikrákat vagy elektromos íveket hoznak létre (pl. relék vagy biztosítékdobozok).
Robbanásveszély
- Üzem közben ne alkalmazzon aeroszolokat a hűtőszekrény közelében.
- Ne tároljon a hűtőszekrényben robbanásveszélyes anyagokat, például gyúlékony hajtógázt tartalmazó aeroszol-palackokat.
Egészségkárosodás veszélye
- A hűtőkészüléket 8 év feletti gyermekek, valamint korlátozott fizikai, érzékelési és mentális képességű, illetve megfelelő tapasztalattal és tudással nem rendelkező személyek csak felügyelet mellett, illetve a hűtőkészülék biztonságos használatát és az abból eredő veszélyeket megértve használhatják.
- A hűtőkészülék ki- és berakodása 3 és 8 év közötti gyermekek számára engedélyezett.
- A tisztítást és a felhasználói karbantartást gyermekek felügyelet nélkül nem végezhetik.
- A gyermekeket felügyelni kell annak érdekében, hogy ne játsszanak a hűtőszekrénnyel.
Gyermekek beszorulásának kockázata
- Gondoskodjon arról, hogy a polcok beszerelése és rögzítése révén a gyermekek ne tudják bezárni magukat a hűtőszekrénybe.
- A régi hűtőkészülék ártalmatlanítása előtt:
– Szerelje ki a fiókot. – Hagyja a polcokat a hűtőszekrényben, hogy gyermekek ne mászhassanak bele. – Akassza ki az ajtókat.
VIGYÁZAT! Ezeknek a felhívásoknak a figyelmen kívül hagyása könnyű vagy mérsékelt sérüléshez vezethet.
Egészségkárosodás veszélye
- A hűtőszekrény instabilitása miatti kockázatok elkerülése érdekében a telepítési utasításoknak megfelelően kell rögzíteni azt.
- Ügyeljen arra, hogy a hűtőszekrényen vagy beépített szerkezeten lévő szellőzőnyílások ne záródjanak el.
- A leolvasztási művelet meggyorsításához a gyártó által javasoltakon kívül ne használjon egyéb mechanikus vagy más készülékeket.
- Semmilyen esetben ne nyissa fel vagy károsítsa a hűtőkört.
- Ne használjon elektromos készülékeket a hűtőszekrény belsejében, kivéve, ha ezeket az elektromos készülékeket a gyártó erre a célra javasolja.
Sérülés kockázata
- A hűtőszekrényben vagy annak közelében tilos tűzveszélyes anyagokat használni vagy tárolni.
- Ne helyezzen tárgyakat a hűtőszekrényre vagy a hűtőszekrény mellé.
- Ne végezzen módosításokat a hűtőszekrényen.
FIGYELEM! Károsodás veszélye
- Ellenőrizze, hogy az adattáblán feltüntetett feszültségadat megegyezik-e a áramellátás feszültségadatával.
- Ne helyezze a hűtőszekrényt hőforrások közelébe (fűtés, erős napsugárzás, gázkazán, stb.).
- Mindig tartsa tisztán a kondenzvíz-elvezető csövet.
- A jármű tisztítása során a szellőzőrács területén ne használjon nagynyomású tisztítóberendezést.
- A hűtőszekrényt védje az esőtől.
2.2 Biztonság az üzemeltetés során
VIGYÁZAT! Ezeknek a felhívásoknak a figyelmen kívül hagyása könnyű vagy mérsékelt sérüléshez vezethet.
Egészségkárosodás veszélye
- Gondoskodjon róla, hogy csak olyan áruk legyenek a hűtőszekrényben, amelyek lehűthetők a kiválasztott hőmérsékletre.
- Élelmiszert csak eredeti csomagolásban vagy megfelelő tárolókban szabad tárolni.
- Ha hosszabb időszakokra kinyitja az ajtót, azzal jelentősen megnövekedhet a hőmérséklet a hűtőszekrény rekeszeiben.
- Tisztítsa meg rendszeresen az élelmiszerrel érintkező felületeket és a hozzáférhető lefolyórendszereket.
- Annak érdekében, hogy a nyers hús és hal ne érhessen hozzá és ne csepegjen rá más élelmiszerekre, megfelelő tárolóedényekben tartsa ezeket a hűtőszekrényben.
- Ha hosszú időre üresen hagyja a hűtőkészüléket:
– Kapcsolja ki a hűtőszekrényt. – Olvassza le a hűtőszekrényt. – Tisztítsa meg és szárítsa meg a hűtőkészüléket. – A hűtőkészülék belsejében történő penészképződés elkerülése érdekében hagyja nyitva az ajtót.
Sérülés kockázata
- Ne nyúljon a zsanérok közé.
- Az induláskor zárja be és reteszelje a hűtőszekrény ajtaját.
- A hűtőszekrény hátoldalán lévő hűtőrendszer üzem közben nagyon felforrósodik. Mielőtt leveszi a szellőzőrácsot és hővezető alkatrészekhez érne hozzá, vegyen fel védőfelszerelést.
FIGYELEM! Károsodás veszélye
- Ne támaszkodjon rá a kinyitott hűtőszekrényajtóra.
- Nehéz tárgyakat, pl. palackokat, vagy dobozokat kizárólag a hűtőszekrény ajtajában, a zöldségrekeszben, vagy az alsó polcon tárolja.
- Ha a hűtőszekrény kétoldalas ajtóval rendelkezik és az ajtó nincs megfelelően reteszelve a szemben lévő oldalon, addig nyomja azon az oldalon az alsó és felső részét, amíg nem rögzül a helyén.
- Ügyeljen arra, hogy a szellőzőnyílások ne legyenek lefedve.
• Túlmelegedés veszélye!
Mindig ügyeljen arra, hogy az üzemeltetés során keletkező hő kielégítően eltávozhasson. A levegő keringetése érdekében gondoskodjon arról, hogy a hűtőszekrény megfelelő távolságban álljon a faltól vagy tárgyaktól.
- Ne töltsön folyadékot vagy jeget a belső részbe.
- Védje a hűtőkészüléket és a kábeleket a hőtől és a nedvességtől.
MEGJEGYZÉS
- Ha a járműve akkumulátorkezelő rendszere az akkumulátor védelme érdekében kikapcsolja a hűtőszekrényt, lépjen kapcsolatba a jármű gyártójával.
- Ha hosszabb ideig nem fogja használni a hűtőszekrényt, akkor állítsa a hűtőszekrény és a fagyasztó ajtaját téli helyzetbe. Így elkerülhető a bepenészedés.
- +15° C és +25° C közötti környezeti hőmérséklet esetén válassza az átlagos hőmérséklet beállítást.
- Az élelmiszerpazarlás elkerülése érdekében vegye figyelembe a következőket:
– Tartsa a lehető legalacsonyabb szinten a hőmérséklet ingadozását. A fagyasztó ajtaját csak olyan gyakran és annyi ideig nyissa ki ahányszor és ameddig ez feltétlenül szükséges. Úgy rendezze el az élelmiszert, hogy a levegő jól tudjon áramolni.
– Ha be lehet állítani a hőmérsékletet: A hőmérsékletet az élelmiszer mennyiségéhez és típusához állítsa be.
– A különböző élelmiszertípusokat az ábrákon látható módon tárolja.
– Az élelmiszerek könnyen felvesznek vagy kibocsátanak szagokat vagy ízeket. Az élelmiszereket mindig lefedve vagy zárt edényekben/palackokban tárolja.
2.3 Biztonság egyenáramú üzem során
FIGYELEM! Károsodás veszélye
- Az egyenáramú üzemet csak akkor válassza, ha a jármű motorja üzemel és a generátor elegendő feszültséget állít elő, vagy ha akkumulátorfelügyelőt alkalmaz.
3 Rendeltetésszerű használat
A hűtőszekrény a következő célokra alkalmas:
- Lakókocsikba és lakóautókba történő beépítésre
- Élelmiszerek hűtésére, fagyasztására és tárolására
A hűtőszekrény a következő célokra nem alkalmas:
• Gyógyszerek tárolása
- Korrozív anyagok vagy olyan anyagok tárolása, amelyek oldószereket tartalmaznak
- Élelmiszer gyorsfagyasztása
A hűtőszekrényt rendeltetésének megfelelően egy szekrénybe vagy fülkébe kell beszerelni.
Ez a hűtőszekrény nem alkalmas háztartási készülékként történő használatra.
A fagyasztórekesz előre fagyasztott élelmiszer tárolására, jégkrém készítésére és tárolására és jégkockák készítésére alkalmas. Korábban le nem fagyasztott élelmiszer lefagyasztására nem alkalmas.
Ez a termék az itt leírt utasításoknak megfelelő rendeltetésszerű használatra alkalmas.
Ez a kézikönyv olyan információkat nyújt, amelyek a termék szakszerű telepítéséhez és/vagy üzemeltetéséhez szükségesek. A hibás telepítés és/vagy a szakszerűtlen üzemeltetés vagy karbantartás elégtelen teljesítményhez és potenciálisan meghibásodáshoz vezethet.
A gyártó nem vállal felelősséget a termék olyan károsodásáért, vagy sérülésekért, amelyek a következőkre vezethetők vissza:
- Hibás összeszerelés vagy csatlakoztatás, ideértve a túlfeszültséget is
- Helytelen karbantartás, vagy a gyártó által szállított eredeti cserealkatrészektől eltérő cserealkatrészek használata
- A termék kifejezett gyártói engedély nélküli módosítása
- Az útmutatóban leírt céloktól eltérő felhasználás
A Dometic fenntartja a termék megjelenésének és specifikációjának módosítására vonatkozó jogát.
A hűtőszekrény egy kompresszoros hűtőszekrény, amelyet 12 V-os áramellátásról történő üzemhez terveztek.
MEGJEGYZÉS
Ahhoz, hogy biztonságosan használhassa a 12 V-os fogyasztókat a lakókocsiban, ügyeljen arra, hogy a vontató jármű elegendő feszültséggel lássa el a készüléket. Néhány jármű esetén az akkumulátorkezelő rendszer az akkumulátor védelme érdekében automatikusan kikapcsolhatja a fogyasztók áramellátását. Erről érdeklődjön a jármű gyártójánál.
4.1 Kezelő- és kijelzőelemek
RCD10.5ET, RCD10.5XET
A TFT kijelző a következő kezelő- és kijelzőelemekkel rendelkezik (1. ábra A, 4. oldal):
| Szimbólum Leírás |
| Hőmérséklet beállítás jelzés |
| Kék hópehely: a kompresszor üzemel |
| Fehér hópehely: a kompresszor nem üzemel |
| Egyenáramról történő üzemeltetés |
| Figyelmeztető jelzés hibakóddal |
| User mode | Felhasználói üzemmód: |
| PERFORMANCE módAz összes termosztát beállítás kiválaszthatóA kompresszor a szintbeállítások által meghatározott magas fordulatszám üzemmódban üzemel, amelyben a kompresszorok különböző fordulatszámon üzemelnekA külső ventilátor magas fordulatszám üzemmódban üzemel |
| QUIET módKiválaszthatók az 1., 2., és 3. termosztát beállításokA kompresszor alacsony fordulatszám üzemmódban üzemelA külső ventilátor alacsony fordulatszám üzemmódban üzemel |
| BOOST módA termosztát beállítások a maximumon vannak rögzítveA kompresszor magas fordulatszám üzemmódban üzemelA külső ventilátor a legmagasabb fordulatszám üzemmódban üzemel |
Szimbólum Leírás
Settings
Beállítások
Keret-fűtőelem
Amikor üzemel a keret-fűtőelem, világítani kezd a szimbólum. A fagyasztórekesz keret-fűtőeleme csökkenti a kondenzációt.
Ha a hűtőszekrény csatlakoztatva van egy CI buszhoz, világítani kezd a szimbólum.
A gyermekzár engedélyezésekor szimbólum jelzések kezdenek világítani:
- A vezérlések feloldásához 1,5 másodpercen belül nyomja meg 3-szor a forgatógombot.
- 10 másodperc tétlenség után a vezérlések automatikusan ismét lezárnak.
Sípoló hangjelzés ki:
A készülék nem jelzi hangjelzéssel a hibaüzeneteket, a figyelmeztetéseket és a hosszabb időre nyitva felejtett ajtót.
Kiválasztás megerősítése és visszalépés a főmenübe
RCD10.5ES, RCD10.5XES
A LED kijelző a következő kezelő- és kijelzőelemekkel rendelkezik (1. ábra B, 4. oldal):
Szimbólum Leírás
| 1 | BE/KI gomb |
| PERFORMANCE módAz összes termosztát beállítás kiválaszthatóA kompresszor a szintbeállítások által meghatározott magas fordulatszám üzemmódban üzemel, amelyben a kompresszorok különböző fordulatszámon üzemelnekA külső ventilátor magas fordulatszám üzemmódban üzemel |
| QUIET módKiválaszthatók az 1., 2., és 3. termosztát beállításokA kompresszor alacsony fordulatszám üzemmódban üzemelA külső ventilátor alacsony fordulatszám üzemmódban üzemel |
| Szimbólum Leírás |
| BOOST módA termosztát beállítások a maximumon vannak rögzítveA kompresszor magas fordulatszám üzemmódban üzemelA külső ventilátor a legmagasabb fordulatszám üzemmódban üzemel |
| Hiba figyelmeztetés |
| Hőmérséklet-kijelzés |
| Üzemmódválasztó gomb |
| Hőmérséklet-kiválasztó gomb |
5 A hűtőszekrény használata
5.1 Az első használat előtt
- Mielőtt az új hűtőszekrényt üzembe helyezné, higiéniai okokból belül és kívül nedves kendővel tisztítsa meg.
- A hűtőszekrény első üzembe helyezése során szagképződés történhet, mely egy pár óra múltán megszűnik. Alaposan szellőztesse ki a lakóhelyiséget.
▶ Az üzemeltetés első 4 órája során ne tároljon árukat a hűtőszekrényben. Védje meg a jármű belső részét a túlzott felmelegedéstől (pl. az ablakokra szerelt árnyékolókkal, légkondicionálóval). ▶ Védje a hűtőszekrényt a közvetlen napsugárzástól (pl. az ablakokon elhelyezett árnyékolókkal).
5.2 Élelmiszerek tárolására vonatkozó útmutatások
VIGYÁZAT! Egészségkárosodás veszélye
Ha a hűtőszekrény hosszabb ideig +10 °C alatti szobahőmérsékleten van, akkor nem garantálható a fagyasztórekesz hőmérsékletének egyenletes szabályozása. Ez a fagyasztórekesz hőmérsékletének megemelkedését és a behelyezett áruk felolvadását okozhatja.
FIGYELEM! Károsodás veszélye
- Az ajtópolcok maximális teherbírása 3 kg. A teljes ajtó maximális teherbírása 7,5 kg.
- A fagyasztórekeszben ne tartson szénsavas italokat.
A hűtési teljesítményt az alábbiak befolyásolhatják:
– Környezeti hőmérséklet (pl. ha a járművet közvetlen napsütés éri) – A lehűtendő élelmiszerek mennyisége – Az ajtónyitás gyakorisága
Álljon vízszintes helyre a járművel, különösen az üzembe helyezés előtt, és az utazás megkezdése előtt töltse fel a hűtőszekrényt.
▶ Az élelmiszert az ábrán látható módon tárolja (1. ábra, 4. oldal).
5.3 Energiatakarékosság
- A hűtőszekrény ajtaját csak olyan gyakran és annyi ideig nyissa ki ahányszor és ameddig ez feltétlenül szükséges.
- Hagyja lehűlni a meleg ételeket, mielőtt azokat hűtés céljára a készülékbe helyezné.
- Ha a hűtőszekrényben jégréteg alakult ki, olvassza le.
- Kerülje a szükségtelenül alacsony hőmérsékleti beállításokat.
- Az optimális energiafogyasztás érdekében a polcokat és a fiókokat a kiszállítási helyzetükbe pozicionálja.
- Rendszeresen ellenőrizze, hogy az ajtótömítés megfelelően zár-e.
- Rendszeres időközönként tisztítsa meg a kondenzátort a portól és szennyeződésektől.
5.4 A hűtőszekrény üzemeltetése
MEGJEGYZÉS
- A QUIET üzemmód, vagy a BOOST üzemmód beállításakor a hűtőszekrény 8 óra után automatikusan visszaáll PERFORMANCE üzemmód, ugyanazzal a konfigurációval, ami a QUIET vagy a BOOST üzemmód előtt volt beállítva.
- +15°C és +25°C közötti környezeti hőmérséklet esetén válassza az átlagos hőmérséklet beállítást.
Üzemmódok
| Szimbólum Magyarázat |
| PERFORMANCE mód:Normál üzemmódMinden hőmérsékletfokozat választható (1 – 5) |
| QUIET mód:A ventilátor és a kompresszor csökkentett sebessége, csökkentett zajjal, például ha a felhasználó pihenni vagy aludni szeretne Három hőmérsékletfokozat választható (1 – 3) |
| BOOST mód:Maximális teljesítmény, például azonnali hűtéshez vagy miután nagyobb mennyiségű, nem hűtött élelmiszert helyez a hűtőszekrénybeNem választható hőmérsékletfokozat |
RCD10.5ET, RCD10.5XET
A hűtőszekrény bekapcsolásához:
▶ 2 másodpercig tartsa lenyomva a vezérlőgombot. √ A hűtőszekrény a legutoljára kiválasztott beállításokkal indul el.
A menüben történő navigáláshoz:
- A navigációs menü aktiválásához nyomja meg a vezérlőgombot (2. ábra, 5. oldal).
▶ A kívánt részletes menü kiválasztásához forgassa el a vezérlőgombot. ▶ A kívánt részletes menü megnyitásához nyomja meg a vezérlőgombot. ▶ A részletes menüben történő navigáláshoz forgassa el a vezérlőgombot.
√ A kiválasztott beállítások kékkel jelennek meg.
- A kiválasztott beállítás választásához nyomja meg a vezérlőgombot.
- A gombbal erősítse meg a kiválasztást.
A hűtőszekrény kikapcsolásához:
▶ 4 másodpercig tartsa lenyomva a vezérlőgombot. √ Sípoló hangjelzés hallható, és a hűtőszekrény kikapcsol.
RCD10.5ES, RCD10.5XES
A hűtőszekrény bekapcsolásához:
▶ A hűtőszekrény bekapcsolásához tartsa lenyomva 2 másodpercig a Ⓖ gombot. √ A hűtőszekrény a legutoljára kiválasztott beállításokkal indul el.
A beállítások módosításához:
- Addig nyomja le többször egymás után a MODE gombot, amíg a LED nem jelzi, hogy a készülék a kívánt üzemmódban van.
- Addig nyomja meg többször a gombot, amíg be nem állította a kívánt hőmérséklet-szintet.
A hűtőszekrény kikapcsolásához:
▶ A hűtőszekrény kikapcsolásához tartsa lenyomva 4 másodpercig a Ⓖ gombot.
5.5 A hűtőszekrény ajtajának használata
A hűtőszekrény ajtajának kioldásához:
▶ Az ábrán látható módon oldja ki a hűtőszekrény ajtaját (3. ábra, 5. oldal). √ A hűtőszekrény ajtaja könnyen nyitható és csukható, de becsukáskor nem kerül rögzítésre.
A hűtőszekrény ajtajának automatikus rögzítéséhez felül:
▶ Az ábrán látható módon oldja ki és nyissa ki a hűtőszekrény ajtaját (4. ábra, 6. oldal). √ Becsukás után a hűtőszekrény ajtaja felül automatikusan rögzítésre kerül (5. ábra, 6. oldal).
A hűtőszekrény ajtajának rögzítéséhez a vezetés megkezdése előtt:
▶ Az ábrán látható módon rögzítse a hűtőszekrény ajtaját (6. ábra, 7. oldal).
5.6 A VG frissentartó használata
RCD10.5ET, RCD10.5XET
FIGYELEM! Károsodás veszélye
A VG frissentartó maximális kapacitása 4,5 kg.
A VG frissentartóban lévő tolózár használatával szabályozható az alatta lévő zöldségrekesz páratartalma:
| Hűtendő áru | | Optimálispáratartalom | Tolózárhelyzete |
| Zöldség |  | Magas ➤ Zárja be a tolózárat. |
| Gyümölcs |  | Alacsony ➤ Nyissa ki a tolózárat. |
A VG frissentartó eltávolításához és behelyezéséhez:
▶ Az ábrán bemutatott módon járjon el (7. ábra, 7. oldal).
5.7 A polcok elhelyezése
FIGYELMEZTETÉS! Gyermekek beszorulásának kockázata
A polcok úgy vannak rögzítve, hogy megakadályozzák a gyermekek bemászását a hűtőszekrénybe.
- A polcokat csak tisztítás céljából távolítsa el.
- Helyezze vissza a polcokat, és rögzítse ezeket.
- A polcot az ábrán bemutatott módon távolíthatja el (8. ábra, 8. oldal).
- A lépések fordított sorrendben történő végrehajtásával szerelje vissza a polcot.
6 A hűtőszekrény tárolása
FIGYELEM! Károsodás veszélye
Vezetés közben a tárolási helyzetet tilos használni.
Ha hosszabb ideig nem szándékozik használni a hűtőszekrényt, akkor állítsa a hűtőszekrény ajtaját és a fagyasztórekesz ajtaját tárolási helyzetbe. Így elkerülhető a penészedés.
- Olvassa le a hűtőszekrényt („A hűtőszekrény leolvasztása“ fej., 348. oldal).
- Az ajtó egyik oldalának felső és alsó részénél teljesen tekerje ki a rögzítés közelében található kampót (9. ábra, 8. oldal).
- Nyomja meg a hűtőszekrény ajtaját.
√ A kiálló csap bepattan a kampóba.
Tárolási helyzetben a következő módon nyissa ki az ajtót:
- Húzza maga felé az ajtót.
- Nyomja be az ajtó alsó és felső részén a kiálló kampókat.
7 Hibaelhárítás
Hiba Lehetséges ok Megoldási javaslat
| A hűtőszekrény nem működik. | Az egyenáramú kábel biztosítéka meghibásodott. | ► Ki kell cserélni a fő nyomtatott áramköri panelen a biztosítékot.► Vegye fel a kapcsolatot a hivatalos szervizzel. |
| Kiégett a jármű biztosítéka. | ► Cserélje ki a jármű biztosítékát.(Vegye figyelembe járműve kezelési útmutatóját.) |
| A járműakkumulátor le van merülve. | ► Ellenőrizze és töltse fel a járműakkumulátort. |
| A kompresszor hőmérséklete túl alacsony (<0 °C). | ► Szigetelőanyaggal zárja le / takarja le teljesen az összes külső szellő-zőrácsot. |
| Ha a feszültség nem elegendő, akkor a hűtőszekrény automatikusan kikapcsol (kikapcsolási feszültség: 10,4 V). | ► Töltse az akkumulátort. A hűtőszekrény automatikusan újra fog indulni (bekapcsolási feszült-ség: 11,7 V). |
Hiba Lehetséges ok Megoldási javaslat
| A hűtőszekrény nem hűt megfelelően. | A hűtőegység körüli levegőkeringés nem megfelelő. | ► Ellenőrizze, hogy a szellőzőrács szabad-e. |
| A párologtató eljegesedett. | ► Ellenőrizze, hogy megfelelően záródik-e a hűtőszekrény ajtaja. Ellenőrizze, hogy a hűtőszekrény szigetelése megfelelően illeszkedik-e és nem sérült-e meg. Olvas-sza le a hűtőszekrényt. |
| A hőmérséklet túl magasra van beállítva. | ► Állítson be alacsonyabb hőmér-sékletet. |
| A környezeti hőmérséklet túl magas. | ► Egy időre vegye le a szellőzőrá-csot, így a meleg levegő hama-rabb távozhat. |
| Egyszerre túl sok élelmiszert helyeztek a hűtőszekrénybe. | ► Vegyen ki valamennyi élelmiszert. |
| Egyszerre túl sok meleg élelmis-zert helyeztek a hűtőszekrénybe. | ► Vegye ki a meleg élelmiszert, és a hűtőszekrénybe helyezés előtt hagyja kihülni. |
| A hűtőszekrény még nem üzemel rég óta. | ► Négy-öt óra elteltével ismét elle-nőrizze a hőmérsékletet. |
7.1 Hiba és figyelmeztetés jelzés
Az összes hibát figyelmeztető szimbólum, azonosítókód és hangjelzés jelzi. A hangjelzés 2 percig tart, és 30 másodpercenként ismétlődik, amíg el nem háritják a hibát.
RCD10.5ET, RCD10.5XET
A hibák kóddal és figyelmeztető szimbólummal ( ) együtt jelennek meg a TFT kijelző közepén.
Ha több hiba történik, akkor a hibakódokat a kijelző közepén lehet görgetni.
A rendszer a hiba elhárítása után automatikusan visszaállítja az összes FIGYELMEZTETÉS (W) típusú hibát.
Az összes HIBA (E) típusú hibát manuálisan kell visszaállítani:
▶ Legalább 2 másodpercig tartsa lenyomva a vezérlőgombot. √ Hangjelzés hallható. √ Megtörtént a hiba visszaállítása.
| Kód | Riasztás hangjelzéssel | Hiba Megoldás |
| W02 | Nem | A | hűtőszekrény meghibásodott a hőérzékelő | rekeszben Forduljon hivatalos vevőszolgá-lathoz. |
| E03 | Igen | Kommunikációs hiba | ▶ Legalább 2 másodpercig tartsa lenyomva a be/ki gombot. |
| W04 | Nem CI busz hiba Automatikus visszaállás |
| W10 | Igen Az ajtó 2 percnél hosszabb ideje van nyitva | ▶ Zárja be az ajtót. |
| W11 | Igen | Egyenáram <7,5 V | Automatikus visszaállás |
| W19 | Igen | Egyenáram <10,9 V | Automatikus visszaállás |
| E32 | Igen | Külső ventilátor túláram | ▶ Legalább 2 másodpercig tartsa lenyomva a be/ki gombot. |
| E33 | Igen | A kompresszor nem indul el | ▶ Legalább 2 másodpercig tartsa lenyomva a be/ki gombot. |
| E34 | Igen | Kompresszor túlterhelés | ▶ Legalább 2 másodpercig tartsa lenyomva a be/ki gombot. |
| E35 | Igen Kompresszor vezérlőegység termikus kikapcsolása | ▶ Legalább 2 másodpercig tartsa lenyomva a be/ki gombot. |
RCD10.5ES, RCD10.5XES
Hiba esetén a figyelmeztető LED (⚠️) villog a kijelzón.
A rendszer a hiba elhárítása után automatikusan visszaállítja az összes FIGYELMEZTETÉS (W) típusú hibát.
Az összes HIBA (E) típusú hibát manuálisan kell visszaállítani:
▶ 2 másodpercig tartsa lenyomva a gombot. √ Hangjelzés hallható. √ Megtörtént a hiba visszaállítása.
| Felvillanások száma | Riasztás hangjelzéssel | Hiba típusa | Hiba Megoldás | |
| Folyamatos | Nem | W | A hűtőszekrény rekeszében meghibásodott a hőérzékelő | ► Forduljon hivata-los vevőszolgálat-hoz. |
| 1 | Igen | W | Egyenáram <10,9 V | Automatikus visszaál-lás |
| Felvillanások száma | Riasztás hangjelzéssel | Hiba típusa | Hiba | Megoldás |
| 2 Igen E Külső ventilátor túláram ➤ Legalább | 2 más od percig tartsa lenyomva a be/ki gombot. |
| 3 Igen E A kompresszor nem indul el ➤ Legalább | 2 más od percig tartsa lenyomva a be/ki gombot. |
| 4 Igen E Kompresszor túlterhelés ➤ Legalább | 2 más od percig tartsa lenyomva a be/ki gombot. |
| 5 Igen E Kompresszor vezérlőegység termikus kikapcsolása | Legalább2 más od percig tartsa lenyomva a be/ki gombot. |
| 6 Nem W CI busz hiba | Automatikus visszaál-lás | |
| - | Igen | W Az ajtó 2 percnél hosszabb ideje van nyitva | Zárja be az ajtót. |
8 Tisztítás és karbantartás
FIGYELMEZTETÉS! Áramütés miatti veszély
A hűtőszekrényt minden tisztítás és karbantartás előtt válassza le a hálózatról.
FIGYELEM! Károsodás veszélye
- Ne használjon a tisztításhoz éles tisztítóeszközöket vagy kemény tárgyakat, mert azok a minibárt megsérthetik.
- A jégrétegek eltávolítására vagy odafagyott tárgyak leválasztására soha ne használjon kemény vagy hegyes szerszámokat.
- A leolvasztási folyamat gyorsításához ne használjon mechanikus vagy egyéb segédeszközöket.
A hűtőkészüléket rendszeresen és szennyeződés esetén haladéktalanul tisztítsa meg nedves ruhával.
▶ Ügyeljen arra, hogy ne csöppenjen víz a tömítésekbe. Ez károsíthatja az elektronikát. ▶ A hűtőszekrényt tisztítás után ruhával törölje szárazra. ▶ Rendszeresen ellenőrizze a leolvasztásból származó víz elvezetőjét.
Szükség esetén tisztítsa meg a leolvasztásból származó víz elvezetőjét. Ha eldugult a lefolyó, a leolvasztásból származó víz a hűtőszekrény alján gyűlik össze.
FIGYELMEZTETÉS! Tűzveszély
- A készülék javítását, karbantartását vagy újratöltését csak szakképzett személy végezheti el.
- A készülék hűtőköre gyúlékony hűtőközeget tartalmaz.
- A helytelen javítások vagy karbantartások jelentős veszélyeket okozhatnak.
- Vegye figyelembe, hogy az önkezű javítás vagy a nem szakszerű javítás biztonsági következményekkel járhat, és érvénytelenítheti a jótállást.
8.1 A hűtőszekrény leolvasztása
FIGYELEM! Károsodás veszélye
A jég vagy a fellazult fagyott darabok eltávolításához ne használjon mechanikus eszközöket vagy hajszárítót.
A hűtőszekrény belsejében, a hűtőbordákon idővel jég képződik. Ha ez a jégréteg eléri a kb. 3 mm vastagságot, akkor le kell olvasztani a hűtőszekrényt.
▶ Az ábrán bemutatott módon járjon el (10. ábra, 9. oldal).

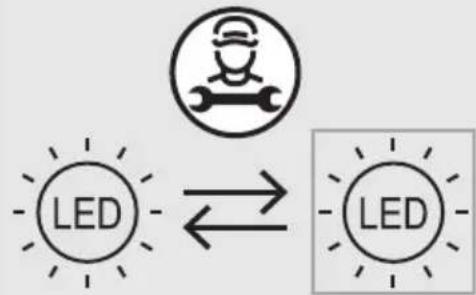

8.2 A LED lámpa cseréje
FIGYELEM! Károsodás veszélye
A veszélyek elkerülése érdekében csak a gyártó, a szerviz vagy hasonló képesítéssel rendelkező szolgáltató cserélheti ki a fényforrást.
A termékre a törvény szerinti szavatossági időszak érvényes. Amennyiben a termék meghibásodott, lépjen kapcsolatba a kiskereskedővel, vagy a gyártó helyi képviseletével (lásd: dometic.com/dealer).
A javításhoz, illetve a garancia intézéséhez a következő dokumentumokat kell mellékelnie a termék beküldésekor:
- A számla vásárlási dátummal rendelkező másolatát
- A reklamáció okát vagy a hibát tartalmazó leírást
Vegye figyelembe, hogy az önkezű javítás vagy a nem szakszerű javítás biztonsági következményekkel járhat, és érvénytelenítheti a szavatosságot.
10 Ártalmatlanítás
FIGYELEM!
A hűtőkészülék szigetelése gyúlékony ciklopentánt tartalmaz, amely speciális ártalmatlanítási eljárásokat igényel. Élettartama végén megfelelő hulladékkezelő központban adja le a hűtőkészüléket.
A csomagolóanyagot lehetőleg a megfelelő újrahasznosítható hulladékokhoz tegye. A termékre vonatkozó ártalmatlanítási előírásokról tájékozódjon a legközelebbi újrahasznosító központban, vagy szakkereskedőjénél.
Az elemeket, akkumulátorokat és fényforrásokat tartalmazó termékek újrahasznosítása
A termék újrahasznosítása előtt távolítsa el az elemeket, akkumulátorokat és a fényforrásokat. Adja le a meghibásodott akkumulátorokat vagy elhasznált elemeket a kereskedőnél vagy egy gyűjtőhelyen. ▶ Ne dobja az elemeket, akkumulátorokat és fényforrásokat az általános háztartási hulladékba. A termék végleges üzemen kívül helyezése esetén tájékozódjon a legközelebbi újrahasznosító központban vagy szakkereskedőjénél a vonatkozó ártalmatlanítási előírásokról. ▶ A termék ingyenesen ártalmatlanítható.
11 Műszaki adatok
Készüléke aktuális EU-megfelelőségi nyilatkozatát a dometic.com honlap megfelelő termékoldalán találhatja meg, vagy vegye fel a kapcsolatot közvetlenül a gyártóval (lásd: dometic.com/dealer).
Ez a készülék megfelel az UN ECE R10 szabályozásnak.
| RCD10.5ES, RCD10.5ET RCD10.5XES, RCD10.5XET |
| Kapacitás | | |
| Bruttó úrtartalom | 176 l | 200 l |
| Hűtőrész | 140 l | 159 l |
| Fagyasztórekesz | 35,7 l | 40,6 l |
| Csatlakozási feszültség | 12 V--- | 12 V--- |
| Átlagos áramfelvétel 75 W 75 W | | |
| Energiafogyasztás | 0,65 kWh/24 h | 0,83 kWh/24 h |
| PERFORMANCE mód | 42,4 Ah/24 h | 52,9 Ah/24 h |
| Klímaosztály N, ST N, ST | | |
| Hűtőközeg R600a R600a | | |
| Hűtőközeg készletmennyisége 34 g | 34 g | |
| CO2 egyenérték | 0,000102 t | 0,000102 t |
| Üvegház-potenciál (GWP) | 3 | 3 |
| Zajkibocsátás | 39 dB(A) | 39 dB(A) |
| Méretek, szélesség x magasság x mélység (mm-ben) | 1283 x 523 x 550 | 1283 x 523 x 605 |
| Súly | 38 kg | 39,5 kg |
| Vizsgálat/tanúsítvány | CE UK CA |
