INSTRUKCJA OBSŁUGI RCD 10.5XET DOMETIC

PL Lodówka sprężarkowa Instrukcja obsługi 266

Prosimy o uważne przeczytanie niniejszej instrukcji i przestrzeganie wszystkich zawartych w niej instrukcji postępowania, wskazówek i ostrzeżeń. Pozwoli to zapewnić, że produkt będzie zawsze prawidłowo instalowany, wykorzystywany i konserwowany. Niniejsza instrukcja MUSI przez cały czas pozostawać przy produkcie.

Korzystając z produktu, użytkownik potwierdza uważne przeczytanie wszelkich instrukcji, wskazówek i ostrzeżeń, ich zrozumienie oraz zobowiązuje się przestrzegać zawartych w nich warunków. Użytkownik zobowiązuje się wykorzystywać niniejszy produkt wyłącznie zgodnie z jego przeznaczeniem i zamierzonym zastosowaniem oraz z instrukcjami, wskazówkami i ostrzeżeniami wyszczególnionymi w niniejszej instrukcji produktu, jak również ze wszystkimi mającymi zastosowanie przepisami i regulacjami prawnymi. Nieprzestrzeganie zawartych tu instrukcji i ostrzeżeń może skutkować obrażeniami u użytkownika oraz osób trzecich, uszkodzeniem produktu lub też uszkodzeniem mienia w sąsiedztwie produktu. Zastrzega się możliwość wprowadzania zmian i aktualizacji niniejszej instrukcji produktu, wraz z instrukcjami, wskazówkami i ostrzeżeniami oraz powiązaną dokumentacją. Aktualne informacje dotyczące produktu można zawsze znaleźć na stronie documents.dometic.com.

Spis treści

1 Objąśnienie symboli 266
2 Wskazówki bezpieczeństwa 267
3 Użytkowanie zgodne z przeznaczeniem 272
4 Opis techniczny 272
5 Korzystanie z lodówki 275
6 Przechowywanie lodówki.... 280
7 Usuwanie usterek .....281
8 Czyszczenie i konserwacja 284
9 Gwarancja 286
10 Utylizacja 286
11 Dane techniczne 288

1 O b j a ś n i e

OSTRZEŻENIE!

Wskazówka bezpieczeństwa: Wskazuje niebezpieczną sytuację, która – jeśli się jej nie uniknie – może prowadzić do śmierci lub poważnych obrażeń.

OSTROŻNIE!

Wskazówka bezpieczeństwa: Wskazuje niebezpieczną sytuację, która – jeśli się jej nie uniknie – może prowadzić do lekkich lub umiarkowanych obrażeń.

UWAGA!

Wskazuje sytuację, która – jeśli się jej nie uniknie – może prowadzić do powstania szkód materialnych.

WSKAZÓWKA

Dodatkowe informacje dotyczące obsługi produktu.

2 Wskazówki bezpieczeństwa

2.1 Podstawowe zasady bezpieczeństwa

OSTRZEŻENIE! Nieprzestrzeganie tych ostrzeżeń może prowadzić do śmierci lub ciężkich obrażeń.

Ryzyko porażenia prądem

• Montażu i demontażu lodówki dokonywać może wyłącznie wykwalifikowany personel.
• Nie wolno uruchamiać lodówki, jeśli posiada ona widoczne uszkodzenia.
• Napraw lodówki mogą dokonywać tylko odpowiednio wykwalifikowane osoby. Nieprawidłowe naprawy mogą wywoływać poważne zagrożenia lub powodować uszkodzenia lodówki.
• Jeśli kabel przyłączeniowy tej lodówki jest uszkodzony, w celu uniknięcia zagrożeń należy go wymienić u producenta, w dziale obsługi klienta lub u osoby posiadającej podobne uprawnienia.
• Podczas ustawiania lodówki należy uważać, aby nie przygnieść ani nie uszkodzić przewodu zasilającego.
• Nie umieszczać z tyłu lodówki przedłużaczy z wieloma gniazdami ani przenośnych zasilaczy.
• Urządzenie podłączać do gniazdek zapewniających odpowiednie przyłącze, zwłaszcza jeżeli wymaga ono uziemienia.

Ryzyko pożaru

- Czynnik chłodniczy w obiegu chłodzenia jest wysoce łatwopalny. W wypadku jego wycieku może dojść do gromadzenia się palnych gazów, jeżeli urządzenie jest ustawione w małym pomieszczeniu. W razie uszkodzenia obiegu czynnika chłodniczego:

– Nie zbliżać do lodówki nieosłoniętych płomieni ani potencjalnych źródeł zapłonu.

– Dobrze przewietrzyć pomieszczenie.

Dotyczy lodówek z czynnikiem chłodniczym R600a:

- Obieg chłodniczy zawiera niewielką ilość przyjaznego dla środowiska, ale palnego czynnika chłodniczego. Nie uszkadza on warstwy ozonowej i nie przyczynia się do powstawania efektu cieplarnianego. Wyciekły czynnik chłodniczy może się zapalić.

- Nie użytkować ani nie przechowywać lodówki w zamkniętych pomieszczeniach bez przepływu powietrza lub o minimalnym przepływie powietrza.

- We wnęce, w której instalowana jest lodówka, nie umieszczać żadnych elementów elektrycznych ani opraw oświetleniowych, które podczas normalnej pracy albo w przypadku uszkodzenia mogą wytwarzać iskry lub łuki elektryczne (np. przekaźników albo skrzynek bezpieczników).

Ryzyko wybuchu

- Nie rozpyłać aerozoli w pobliżu pracującej lodówki.

- W lodówce nie wolno przechowywać substancji wybuchowych, np. pojemników aerozolowych z palnym gazem wytłaczającym.

Zagrożenie zdrowia

- Dzieci od 8 lat i osoby o ograniczonych możliwościach fizycznych, sensorycznych lub intelektualnych oraz osoby niedysponujące stosowną wiedzą i doświadczeniem mogą używać tej lodówki jedynie pod nadzorem innej osoby bądź pod warunkiem uzyskania informacji dotyczących bezpiecznego użytkowania lodówki i zrozumienia wynikających z tego zagrożeń.

- Dzieci od 3 do 8 lat mogą napełniać i opróżniać lodówkę.

- Dzieci nie mogą czyścić ani konserwować produktu bez nadzoru.

- Zabezpieczyć, aby dzieci nie mogły się bawić lodówką.

Ryzyko zamknięcia się dziecka w urządzeniu

- Upewnić się, że półki są zamontowane i zamocowane, aby wykluczyć ryzyko uwięzienia dzieci wewnątrz lodówki.

- Przed utylizacją starego urządzenia chłodniczego:

– Zdemontować szufladę.
– Pozostawić półki w lodówce w taki sposób, aby dzieci nie mogły się po nich wspinać.
- Z d j ą ć d r z w i .

OSTROŻNIE! Nieprzestrzeganie tych uwag może prowadzić do lekkich lub umiarkowanych obrażeń.

Zagrożenie zdrowia

• Aby uniknąć niebezpieczeństwa spowodowanego niestabilnym usta-wieniem lodówki, należy ją zamocować zgodnie z instrukcją montażu.
• Nie zasłaniać otworów wentylacyjnych w lodówce, w jej obudowie ani w konstrukcji, w którą jest ona wbudowana.
• Nie używać urządzeń mechanicznych ani innych środków do przyspieszania procesu odszraniania, o ile nie zaleca ich do tego celu producent.
• W żadnym wypadku nie otwierać ani nie uszkadzać obiegu chłodniczego.
• Wewnątrz lodówki nie wolno korzystać z żadnych urządzeń elektrycznych, chyba że zostały one zalecone przez producenta.

Ryzyko obrażeń

• Nie używać ani nie przechowywać materiałów łatwopalnych w lodówce lub w jej pobliżu.
• Nie umieszczać żadnych przedmiotów na lodówce ani przy niej.
• Nie wprowadzać modyfikacji w lodówce.

UWAGA! Ryzyko uszkodzenia

• Należy porównać dane dotyczące napięcia na tabliczce znamionowej z dostępnym źródłem zasilania.
• Nie ustawiać lodówki w pobliżu źródeł ciepła (ogrzewania, bezpośredniego promieniowania słonecznego, kuchenek gazowych itp.).
• Należy stale utrzymywać czystość odpływu skroplin.
• Podczas czyszczenia pojazdu nie należy stosować myjki wysokociśnieniowej w pobliżu kratki wentylacyjnej.
• Lodówkę należy chronić przed deszczem.

2.2 Bezpieczeństwo podczas korzystania z urządzenia

OSTROŻNIE! Nieprzestrzeganie tych uwag może prowadzić do lekkich lub umiarkowanych obrażeń.

Zagrożenie zdrowia

• Należy uważać, aby w lodówce umieszczać tylko artykuły, które mogą być przechowywane w ustawionej w niej temperaturze.
• Artykuły spożywcze mogą być przechowywane tylko w oryginalnych opakowaniach lub w odpowiednich pojemnikach.
• O t w i e r a n i e d r z w i n a d l u ż s z y temperatury w komorach lodówki.
• Regularnie czyścić powierzchnie, które mogą mieć kontakt z żywnością i dostępnymi układami odprowadzania wody.
• Surowe mięso i ryby należy przechowywać w lodówce w odpowiednich pojemnikach, tak aby nie miały one kontaktu z innymi środkami spożywczymi ani nie kapały na nie.

• Jeśli lodówka ma przez dłuższy czas pozostawać pusta:

• W y łą c z l o d ó w k ę .

• Odszronić lodówkę.
  – Wyczyścić i wysuszyć lodówkę.
  – Pozostawić otwarte drzwi, aby w lodówce nie rozwijała się pleśń.

Ryzyko obrażeń

• N i e d o t y k a ć z a w i a s u .
• Przed rozpoczęciem jazdy zamknąć i zablokować drzwi lodówki.
• Układ chłodniczy z tyłu lodówki podczas pracy bardzo się nagrzewa. Przy zdejmowaniu kratek wentylacyjnych należy uważać, aby nie dotknąć gorących części.

UWAGA! Ryzyko uszkodzenia

• Nie opierać się na otwartych drzwiach lodówki.
• Ciężkie przedmioty, takie jak butelki czy puszki, należy umieszczać w drzwiach lodówki, w pojemniku na warzywa lub na dolnej półce.
• Jeśli lodówka posiada drzwi otwierane na obie strony i drzwi te nie zostaną prawidłowo zablokowane po przeciwnej stronie, należy po tej stronie przycisnąć górną i dolną część drzwi, aż do ich zablokowania.
• Uważać, aby nie zakrywać otworów wentylacyjnych.

- Niebezpieczeństwo przegrzania!

Należy pamiętać, że ciepło powstające podczas eksploatacji musi być odpowiednio odprowadzane. Zapewnić wystarczającą odległość lodówki od ścian i innych przedmiotów, aby umożliwiać swobodną cyrkulację powietrza.

• Nie wypełniać wnętrza urządzenia lodem ani cieczami.
• Chronić lodówkę i kabel przed wysokimi temperaturami i wilgocią.

WSKAZÓWKA

• Jeżeli układ zarządzania akumulatorem pojazdu wyłącza lodówkę w celu ochrony akumulatora, należy skontaktować się z producentem pojazdu.
• Jeśli lodówka nie będzie używana przez dłuższy czas, drzwi lodówki i zamrażalnika należy umieścić w pozycji zimowej. W ten sposób można zapobiec powstawaniu pleśni.
• W przypadku temperatur otoczenia wynoszących od +15°C do +25°C należy wybrać średnie ustawienie temperatury.
• Aby zapobiec psuciu się żywności:

–Zapewnić jak najbardziej stabilną temperaturę. Drzwi zamrażalnika otwierać tylko tak często i na tak długo, jak jest to konieczne. Żywność przechowywać w sposób nieutrudniający obiegu powietrza.

– Jeżeli istnieje możliwość regulacji temperatury: Dostosować temperaturę do ilości i typu żywności.
– Różne rodzaje żywności przechowywać w sposób przedstawiony na rysunkach.
– Żywność może przenikać zapachami i smakami innych artykułów. Żywność zawsze przechowywać pod przykryciem lub w zamkniętych pojemnikach/butelkach.

2.3 Bezpieczeństwo podczas zasilania prądem stałym

UWAGA! Ryzyko uszkodzenia

- Zasilanie prądem stałym należy wybierać tylko wówczas, gdy silnik pojazdu jest uruchomiony oraz prądnica dostarcza wystarczające napięcie lub gdy stosowane jest zabezpieczenie akumulatora przed rozładowaniem.

3 Użytkowanie zgodne z przeznaczeniem

Lodówka nadaje się do:

• montażu w przyczepachkemping

- chłodzenia, mrożenia i przechowywania produktów spożywczych

Lodówka nie nadaje się do:

• przechowy wanialeków
• przechowywania substancji żrących lub zawierających rozpuszczalniki
• produktów spożywczych szybko mrożonych

Lodówka jest przeznaczona do instalacji w meblach lub we wnęce.

Lodówka nie jest przeznaczona do zastosowań domowych.

Dwugwiazdkowy zamrażalnik nadaje się do przechowywania uprzednio zamrożonej żywności, przechowywania lub wytwarzania lodów oraz do wytwarzania kostek lodu. Nie nadaje się on do zamrażania uprzednio niezamrożonej żywności.

Niniejszy produkt jest przystosowany wyłącznie do wykorzystywania zgodnie z jego przeznaczeniem oraz zamierzonym zastosowaniem według niniejszej instrukcji.

Niniejsza instrukcja zawiera informacje, które są niezbędne do prawidłowego montażu i/lub obsługi produktu. Nieprawidłowy montaż i/lub niewłaściwa obsługa lub konserwacja powodują niezadowalające działanie i mogą prowadzić do uszkodzeń.

Producent nie ponosi żadnej odpowiedzialności za ewentualne obrażenia lub uszkodzenia produktu wynikłe z następujących przyczyn:

• Nieprawidłowy montaż lub podłączenie, w tym zbyt wysokie napięcie
• Niewłaściwa konserwacja lub użycie innych części zamiennych niż oryginalne części zamienne dostarczone przez producenta
• Wprowadzanie zmian w produkcie bez wyraźnej zgody producenta
• Użytkowanie w celach innych niż opisane w niniejszej instrukcji obsługi

Firma Dometic zastrzega sobie prawo do zmiany wyglądu i specyfikacji produktu.

4 Opis techniczny

Lodówka ta jest lodówką sprężarkową, zaprojektowaną do zasilania napięciem 12 V==.

WSKAZÓWKA

W celu umożliwia bezpiecznej pracy urządzeń na 12 V w przyczepie kempingowej podczas jazdy należy upewnić się, że pojazd holujący dostarcza wystarczające napięcie. W niektórych pojazdach system zarządzania akumulatorem może automatycznie wyłączać zasilanie urządzeń w celu ochrony akumulatora pojazdu. Należy uzyskać odpowiednie informacje od producenta pojazdu.

4.1 Elementy obsługowe i wskaźniki

RCD10.5ET, RCD10.5XET

Wyświetlacz TFT posiada następujące elementy obsługowe i wskaźniki (rys. 1 A, strona 4):

Symbol Opis
	Wskaźnik ustawienia temperatury
	Niebieska gwiazdka: sprężarka pracuje
	Biała gwiazdka: sprężarka nie pracuje
	Zasilanie prądem stałym
	Sygnalizacja błędu z kodem błędu
User mode	Tryb użytkownika:
	Tryb PERFORMANCE• Możliwość wyboru wszystkich ustawień termostatu• Sprężarka pracuje w trybie wysokich obrotów, w którym różne ustawienia poziomów definiują różne prędkości sprężarki• Zewnętrzny wentylator pracuje w trybie wysokich obrotów
	Tryb QUIET• Możliwość wyboru ustawień termostatu 1, 2 i 3• Sprężarka pracuje w trybie niskich obrotów• Zewnętrzny wentylator pracuje w trybie niskich obrotów

Symbol Opis
	[IMAGE]	Tryb BOOST• Stale ustawienie termostatu na maksymalnym poziomie• Sprężarka pracuje w trybie wysokich obrotów• Zewnętrzny wentylator pracuje w trybie najwyższych obrotów
Settings	Ustawienia
	[IMAGE]	Ogrzewanie ramySymbol ten świeci się, gdy ogrzewanie ramy jest włączone. Ogrzewanie ramy zamrażalnika ogranicza skraplanie się na niej pary.
	CI	Symbol ten świeci się, gdy lodówka jest podłączona do magistrali CI bus.
	[IMAGE]	Symbol ten świeci się, gdy włączona jest blokada przed dziećmi:• 3 razy nacisnąć obrotowy przycisk w przeciągu 1,5 sekundy w celu odblokowania elementów sterujących.• Po 10 sekundach beczynności elementy sterujące z powrotem automatycznie się zablokują.
	[IMAGE]	Sygnał dźwiękowy wyłączony:Komunikaty o błędach i ostrzeżenia oraz pozostawienie otwartych drzwi przez dłuższy czas nie są sygnalizowane akustycznie.
	[IMAGE]	Potwierdzanie wyboru i powrót do menu głównego

RCD10.5ES, RCD10.5XES

Wyświetlacz LED posiada następujące elementy obsługowe i wskaźniki (rys. 1 B, strona 4):

Symbol Opis
1	Przycisk wt./wył.
	Tryb PERFORMANCE• Możliwość wyboru wszystkich ustawień termostatu• Sprężarka pracuje w trybie wysokich obrotów, w którym różne ustawienia poziomów definiują różne prędkości sprężarki• Zewnętrzny wentylator pracuje w trybie wysokich obrotów
	Tryb QUIET• Możliwość wyboru ustawień termostatu 1, 2 i 3• Sprężarka pracuje w trybie niskich obrotów• Zewnętrzny wentylator pracuje w trybie niskich obrotów
	Tryb BOOST• Stałe ustawienie termostatu na maksymalnym poziomie• Sprężarka pracuje w trybie wysokich obrotów• Zewnętrzny wentylator pracuje w trybie najwyższych obrotów
	Ostrzeżenie o błędzie
	Wskaźnik temperatury
	Przycisk wyboru trybów
	Przycisk wyboru temperatury

5 Korzystanie z lodówki

5.1 Przed pierwszym użyciem

• Przed uruchomieniem nowej lodówki należy ze względów higienicznych wyczyścić ją od wewnątrz i z zewnątrz wilgotną ściereczką.
• Przy pierwszym uruchomieniu lodówki może pojawić się zapach, który ulotni się po kilku godzinach. Należy dobrze przewietrzyć przestrzeń mieszkalną.
  ▶ Nie przechowywać żywności w lodówce przez pierwsze 4 godzin jej pracy.
  Chronić wnętrze pojazdu przed nadmiernym nagrzewaniem się (np. poprzez zasłonięcie okien czy za pomocą klimatyzacji).
  ▶ Chronić lodówkę przed bezpośrednim działaniem promieni słonecznych (np. poprzez zastonięcie okien).

5.2 Wskazówki dotyczące przechowywania żywności

OSTROŻNIE! Zagrożenie zdrowia

Gdy temperatura w pomieszczeniu, w którym znajduje się lodówka, przez dłuższy czas wynosi poniżej +10°C, nie można zapewnić równomiernej regulacji temperatury w zamrażalniku. Może to doprowadzić do wzrostu temperatury w zamrażalniku oraz do rozmrożenia przechowywanych w nim produktów.

UWAGA! Ryzyko uszkodzenia

• Maksymalne obciążenie każdej półki w drzwiach wynosi 3 kg. Maksymalne łączne obciążenie całych drzwi wynosi 7,5 kg.
• Nie przechowywać napojów gazowanych w zamrażalniku.

Na wydajność chłodzenia mogą mieć wpływ:

– temperatura otoczenia (np. gdy pojazd jest wystawiony na bezpośrednie działanie promieni słonecznych)
- ilość chłodzonej żywności
– częstotliwość otwierania drzwi

Pojazd należy zaparkować poziomo, w szczególności podczas pierwszego uruchamiania lodówki i napełniania jej przed rozpoczęciem podróży.

▶ Żywność należy przechowywać w sposób zilustrowany na rys. 1, strona 4.

5.3 Oszczędzanie energii

• Drzwi lodówki otwierać tylko tak często i na tak długo, jak jest to konieczne.
• Ciepłe potrawy należy ochłodzić przed włożeniem do urządzenia.
• Rozmrozić lodówkę po wytworzeniu się warstwy lodu.
• Unikać zbyt niskiej temperatury wewnętrznej.
• W celu zapewnienia optymalnego zużycia energii półki i szuflady ustawiać w położeniach, w których zostały one dostarczone.
• Regularnie sprawdzać osadzenie uszczelnienia drzwi.
• Regularnie usuwać ze skraplacza kurz i inne zanieczyszczenia.

5.4 Użytkowanie lodówki

WSKAZÓWKA

• W przypadku ustawienia trybu QUIET lub BOOST lodówka po 8 godzinach automatycznie powraca do trybu PERFORMANCE, z tą samą konfiguracją, jaka aktywna była przed zmianą trybu na QUIET lub BOOST.
• W przypadku temperatur otoczenia wynoszących od +15 °C do +25 °C należy wybrać średnie ustawienie temperatury.

Tryby pracy

Symbol Objasnienie
	Tryb PERFORMANCE: Tryb standardowy Wybór wszystkich stopni temperatury (od 1 do 5)
	Tryb QUIET: Obniżona prędkość wentylatora i spreżarki ze zredukowanym poziomem hałasu, np. jeżeli użytkownik chce wypocząć lub spać Wybór trzech stopni temperatury (od 1 do 3)
	Tryb BOOST: Maksymalna wydajność, np. do natychmiastowego schłodzenia bądź po włożeniu do lodówki większej ilości nieschłodzonej żywności Bez wyboru stopni temperatury

RCD10.5ET, RCD10.5XET

Włączanie lodówki:

▶ Nacisnąć pokrętło i przytrzymać je przez 2 sekundy.
√ Lodówka uruchamia się z najczęściej wybieranymi ustawieniami.

Nawigacja po menu:

1. Nacisnąć pokrętło, aby aktywować menu nawigacji (rys. 2, strona 5).

▶ Obrócić pokrętło, aby wybrać żądane menu szczegółowe.
▶ Nacisnąć pokrętło, aby otworzyć wybrane menu szczegółowe.
▶ Obracać pokrętło w celu nawigacji po menu szczegółowym.

√ Wybrane ustawienia są wyświetlane na niebiesko.
2. Nacisnąć pokrętło, aby aktywować wybrane ustawienie.
3. Potwierdzić wybór z użyciem .

Wyłączenie lodówki:

▶ Nacisnąć pokrętło i przytrzymać je przez 4 sekundy.
√ Emitowany jest sygnał dźwiękowy, a lodówka wyłącza się.

RCD10.5ES, RCD10.5XES

Włączanie lodówki:

▶ W celu włączenia lodówki wcisnąć na 2 sekundy przycisk Ⓐ.
√ Lodówka uruchamia się z najczęściej wybieranymi ustawieniami.

Regulacja ustawień:

1. Naciskać przycisk MODE tyle razy, aż zaświeci się dioda LED żądanego trybu pracy.
2. Naciskać przycisk ⚫ tyle razy, aż ustawiony zostanie żądany poziom temperatury.

Wyłączenie lodówki:

▶ W celu wyłączenia lodówki wcisnąć na 4 sekundy przycisk Ⓑ.

5.5 Korzystanie z drzwi lodówki

Odblokowywanie drzwi lodówki:

Zwolnić drzwi lodówki w sposób zilustrowany na (rys. 3, strona 5).
√ Drzwi lodówki można łatwo otworzyć i zamknąć, ale nie będą one zabezpieczone po zamknięciu.

Automatyczne zabezpieczanie drzwi lodówki u góry:

Zwolnić i otworzyć drzwi lodówki w sposób zilustrowany na (rys. 4, strona 6).
√ Drzwi lodówki są automatycznie zabezpieczane u góry po zamknięciu (rys. 5, strona 6).

Zabezpieczanie drzwi lodówki przed rozpoczęciem jazdy:

Zabezpieczyć drzwi lodówki w sposób zilustrowany na (rys. 6, strona 7).

5.6 Korzystanie z półki VG fresh

RCD10.5ET, RCD10.5XET

UWAGA! Ryzyko uszkodzenia

Maksymalne obciążenie półki VG fresh wynosi 4,5 kg.

Za pomocą zasuwy w półce VG fresh można regulować wilgotność powietrza w znajdującym się pod nią pojemniku na warzywa:

Chłodzona żywność		Optymalna wilgotność	Pozycja zasuwy
Warzywa		Wysoka ▶	Zamknąć zasuwę.
Owoce		Niska ▶	Otworzyć zasuwę.

Wyjmowanie i wkładanie półki VG fresh:

▶ Postępować w zilustrowany sposób (rys. 7, strona 7).

5.7 Umieszczanie półek

OSTRZEŻENIE! Ryzyko zamknięcia się dziecka w urządzeniu

Wszystkie półki są zablokowane w celu uniemożliwienia dzieciom wchodzenia do lodówki.

• Półki należy wyjmować tylko w celu czyszczenia lodówki.

• Z powrotem umieścić półki i zabezpieczyć je.

• Wyjąć półkę w zilustrowany sposób (rys. 8, strona 8).

• Z powrotem umieścić półkę, wykonując opisane czynności w odwrotnej kolejności.

6 Przechowywanie lodówki

UWAGA! Ryzyko uszkodzenia

Podczas jazdy drzwi nie mogą być ustawione w pozycji do przechowywania.

Jeśli lodówka nie będzie używana przez dłuższy czas, drzwi lodówki i zamrażalnika należy umieścić w pozycji do przechowywania. Pozwoli to zapobiec powstawaniu pleśni.

1. Odszronić lodówkę (rozdz. „Odszranianie lodówki” na stronie 285).
2. Całkowicie wychylić hak obok mechanizmu zabezpieczającego w górnej i dolnej części jednej strony drzwi (rys. 9, strona 8).
3. Przycisnąć drzwi lodówki.

√ Wystające kołki zatrzasną się w hakach.

Drzwi ustawione w pozycji do przechowywania należy otwierać w następujący sposób:

1. Pociągnąć drzwi do siebie.
2. Wcisnąć do środka wystające haki u góry i u dołu drzwi.

7 U s u w a n i e

Usterka Możliwa przyczyna Proponowane rozwiązanie

Lodówka nie działa. Bezpiecznik w instalacji prądu stałego jest uszkodzony.	► Konieczna jest wymiana bezpiecznika na płycie głównej.► Skontaktować się z autoryzowanym centrum serwisowym.
Bezpiecznik pojazdu przepalił się.	► Wymienić bezpiecznik pojazdu. (Sposób postępowania opisany jest w instrukcji obsługi pojazdu).
Akumulator pojazdu rozładował się.	► Sprawdzić i naładować akumulator pojazdu.
Zbyt niska temperatura w obrębie sprężarki (<0°C).	► Całkowicie zamknąć/zakryć wszystkie zewnętrzne kratki wentylacyjne za pomocą materiału izolującego.
Lodówka automatycznie wyłącza się przy niewystarczającym napięciu (napięcie wyłączania: 10,4 V).	► Naładować akumulator. Lodówka automatycznie ponownie uruchomi się (napięcie włączania: 11,7 V).
Lodówka nie chłodzi wystarczająco.	Wentylacja agregatu jest niewy- starczająca.► Sprawdzić, czy kratka wentylacyjna nie jest zatkana.
	Parownik jest obłodzony.► Sprawdzić, czy drzwi lodówki zamykają się prawidłowo. Upewnić się, że uszczelka lodówki przylega prawidłowo i nie jest uszkodzona. Odszronić lodówkę.
	Ustawiona jest zbyt wysoka temperatura.► Ustawić niższą temperaturę.
	Zbyt wysoka temperatura otoczenia.► Na krótki czas zdemontować kratkę wentylacyjną w celu umożliwia-wienia szybszego ulotnienia się ciepłego powietrza.
	W lodówce umieszczono zbyt wiele żywności naraz.► Usunąć część żywności.
	Jednocześnie w lodówce umieszczono zbyt dużo ciepłego jedzenia.► Wyciągnąć ciepłą żywność i schłodzić ją przed umieszczeniem w lodówce.
	Lodówka nie pracuje wystarczająco długo.► Ponownie sprawdzić temperaturę po upływie czterech-pięciu godzin.

7.1 Sygnalizacja błędów i ostrzeżeń

Wszystkie usterki są sygnalizowane przez symbol ostrzegawczy, numer identyfikacyjny usterki i sygnał dźwiękowy. Sygnał dźwiękowy trwa 2 minuty i jest powtarzany co 30 minut, aż do usunięcia błędu.

RCD10.5ET, RCD10.5XET

Usterki są sygnalizowane przez kod błędu z symbolem ostrzegawczym (⚠️) pośrodku wyświetlacza TFT.

W przypadku wystąpienia wielu błędów kody błędów przewijane są w środkowej części wyświetlacza.

Wszystkie usterki typu OSTRZEŻENIE (W) są resetowane automatycznie po ich usu-nięciu.

Wszystkie usterki typu BŁĄD (E) należy zresetować ręcznie:

▶ Nacisnąć pokrętło i przytrzymać je przez co najmniej 2 sekundy.
√ Emitowany jest sygnał dźwiękowy.
√ Błąd został zresetowany.

Kod	Sygnał dźwiękowy	Usterka Rozwiązanie
W02 Nie Uszkodzony czujnik temperatury w komorze lodówki			► Skontaktować się z punktem obsługi klienta.
E03 Tak Błąd komunikacji ► Nacisnąć przycisk włącza-nia/wyłączania i przytrzymać go przez co najmniej 2 sekundy .
W04 Nie Błąd magistrali CI bus		Automatyczne resetowanie
W10	Tak Drzwi otwarte przez ponad 2 minuty		► Zamknąć drzwi.
W11	Tak Napięcie prądu stałego <7,5V		Automatyczne resetowanie
W19	Tak Napięcie prądu stałego <10,9V		Automatyczne resetowanie
E32 Tak Przetężenie zewnętrznego wentylatora			► Nacisnąć przycisk włącza-nia/wyłączania i przytrzymać go przez co najmniej 2 sekundy .
Kod	Sygnał dźwiękowy	Usterka	Rozwiązanie
E33	Tak	Sprężarka nie uruchamia się	► Nacisnąć przycisk włącza-nia/wyłączania i przytrzymać go przez co najmniej 2 sekundy.
E34 Tak Przeciążenie sprężarki ► Nacisnąć przycisk włącza-nia/wyłączania i przytrzymać go przez co najmniej 2 sekundy.
E35 Tak Wyłączenie przez zespół ste- rownika sprężarki z powodu temperatury			► Nacisnąć przycisk włącza-nia/wyłączania i przytrzymać go przez co najmniej 2 sekundy.

RCD10.5ES, RCD10.5XES

W przypadku wystąpienia usterki kontrolka ostrzeżenia (⚠️) na wyświetlaczu miga.

Wszystkie usterki typu OSTRZEŻENIE (W) są resetowane automatycznie po ich usu-nięciu.

Wszystkie usterki typu BŁĄD (E) należy zresetować ręcznie:

▶ Nacisnąć ⓘ i przytrzymać przez 2 sekundy.
√ Emitowany jest sygnał dźwiękowy.
√ Błąd został zresetowany.

Liczba impulsów świetlnych	Sygnał dźwiękowy	Rodzaj usterki	Usterka Rozwiązanie
Świecenie ciągłe Nie W Uszkodzony czujnik temperatury w komorze lodówki				► Skontaktować się z punktem obsługi klienta.
1 Tak	W Napięcie prądu stałego < 10,9 V			Automatyczne resetowanie
2	Tak	E	Przetężenie zewnętrznego wentylatora	► Nacisnąć przycisk włączania/wyłączania i przytrzymać go przez co najmniej 2 sekundy.
Liczba impulsów świetlnych	Sygnał dźwiękowy	Rodzaj usterki	Usterka	Rozwiązanie
3 Tak E Sprężarka nie uruchamia się ▶ Nacisnąć przycisk				włączania/wyłączaniai przytrzymać go przez co najmniej 2 se k u n d y .
4 Tak E Przeciążenie sprężarki ▶ Nacisnąć przycisk				włączania/wyłączaniai przytrzymać go przez co najmniej 2 se k u n d y .
5 Tak E Wyłączenie przez zespół ste-			rownika sprężarki z powodu temperatury	Nacisnąć przycisk włączania/wyłączaniai przytrzymać go przez co najmniej 2 se k u n d y .
6 Nie W Bład magistrali CI bus Automatyczne reseto-				wanie
– Tak W Drzwi otwarte przez ponad			2 m i n ut y	Zamknąć drzwi.

8 Czyszczenie i konserwacja

OSTRZEŻENIE! Ryzyko porażenia prądem

Przed każdym czyszczeniem należy odłączyć lodówkę od sieci.

UWAGA! Ryzyko uszkodzenia

• Do czyszczenia nie należy używać agresywnych środków czyszczących ani twardych przedmiotów, gdyż mogą uszkodzić lodówkę.
• Do usuwania warstw lodu i do oddzielania mocno zamrożonych artykułów od powierzchni zamrażarki nie wolno używać twardych lub ostrych narzędzi.
• Nie używać żadnych mechanicznych lub innych narzędzi w celu przyspieszenia procesu rozmrażania.

▶ Czyścić lodówkę regularnie wilgotną ściereczką, kiedy tylko pojawią się zabrudzenia.
Należy uważać, aby woda nie dostała się do uszczelek. Może to spowodować uszkodzenie elektroniki.
▶ Po wyczyszczeniu należy wytrzeć lodówkę do sucha ściereczką.
▶ Regularnie kontrolować odpływ skroplin.

W razie konieczności wyczyścić odpływ skroplin. Jeśli jest on zapchany, skropliny będą się zbierać na dnie lodówki.

OSTRZEŻENIE! Ryzyko pożaru

• Napraw, konserwacji oraz uzupełniania czynnika chłodniczego w urządzaniu dokonywać mogą wyłącznie wykwalifikowane osoby.
• Obieg czynnika chłodniczego urządzenia zawiera łatwopalny czynnik chłodniczy.
• Nieodpowiednie wykonywanie napraw lub konserwacji może być przyczyną znacznych zagrożeń.
• Uwaga: Samodzielne lub nieprofesjonalne wykonywanie napraw może negatywnie wpływać na bezpieczeństwo i prowadzić do utraty gwarancji.

8.1 Odszranianie lodówki

UWAGA! Ryzyko uszkodzenia

Do usuwania lodu lub oddzielania przymarzniętych produktów nie należy używać narzędzi mechanicznych ani suszarki do włosów.

Z upływem czasu na zebrach chłodzących wewnątrz lodówki tworzy się szron. Gdy warstwa szronu będzie miała około 3 mm grubości, należy odszronić lodówkę.

▶ Postępować w zilustrowany sposób (rys. 10, strona 9).

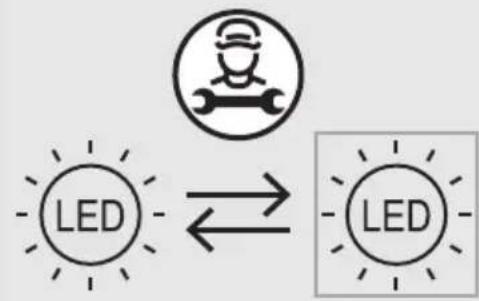

8.2 Wymiana oświetlenia LED

UWAGA! Ryzyko uszkodzenia

Aby uniknąć zagrożenia, wymianę źródła światła zlecać wyłącznie producentowi, w centrum serwisowym lub odpowiednio wykwalifikowanej osobie.

Obowiązuje ustawowy okres gwarancji. W przypadku stwierdzenia uszkodzenia produktu należy skontaktować się z jego sprzedawcą lub z oddziałem producenta w danym kraju (patrz dometic.com/dealer).

W celu naprawy lub realizacji gwarancji konieczne jest przesłanie wraz z produktem następujących dokumentów:

• Kopii rachunku z datą zakupu
- Informacji o przyczynie reklamacji lub opisu wady

Uwaga: Samodzielne lub nieprofesjonalne wykonywanie napraw może powodować zagrożenia oraz doprowadzić do utraty gwarancji.

10 Utylizacja

UWAGA!

Izolacja tego urządzenia chłodniczego zawiera palny cyklopentan, przez co wymaga ono specjalnej procedury utylizacyjnej. Po zaprzestaniu jego dalszej eksploatacji urządzenie chłodnicze należy dostarczyć do specjalistycznego zakładu utylizacyjnego.

▶ Opakowanie należy wyrzucić do odpowiedniego pojemnika na odpady do recyklingu.
Szczegółowe informacje na temat utylizacji produktu zgodnie z obowiązującymi przepisami można uzyskać w lokalnym zakładzie recyc-lingu lub u specjalistycznego dystrybutora.

Recykling produktów zawierających baterie, akumulatory i źródła światła

Przed poddaniem produktu recyklingowi należy usunąć z niego wszelkie baterie, akumulatory i źródła światła.
▶ Uszkodzone akumulatory lub zużyte baterie należy przekazać do punktu sprzedaży lub odpowiedniego punktu zbiórki.
Baterii, akumulatorów i źródeł światła nie należy wrzucać do pojemników na odpady komunalne.
Jeśli produkt nie będzie już dalej wykorzystywany, należy dowiedzieć się w najbliższym zakładzie recyklingu lub od specjalistycznego przedstawiciela producenta, w jaki sposób można zutylizować produkt zgodnie z obowiązującymi przepisami.
▶ Produkt można zutylizować nieodpłatnie.

11 Dane techniczne

Aktualną deklarację zgodności UE dla urządzenia można znaleźć na stronie produktu pod adresem: dometic.com lub uzyskać ją bezpośrednio u producenta (patrz dometic.com/dealer).

Urządzenie to jest zgodne z regulaminem nr 10 EKG ONZ.

	RCD10.5ES, RCD10.5ET RCD10.5XES, RCD10.5XET
Pojemność
Pojemność brutto	176 l	200 l
Komora chłodząca	140 l	159 l
Zamrażalnik	35,7 l	40,6 l
Napięcie zasilania	12 V---	12 V---
Średni pobór mocy 75 W 75 W
Zużycie energii	0,65 kWh/24 h	0,83 kWh/24 h
Tryb PERFORMANCE	42,4 Ah/24 h	52,9 Ah/24 h
Klasa klimatyczna N, ST N, ST
Czynnik chłodniczy R600a R600a
Ilość czynnika chłodniczego 34 g 34 g
Ekwiwalent CO2	0,000102 t	0,000102 t
Potencjał tworzenia efektu cieplar-nianego (GWP)	3	3
Emisja szumów	39 dB(A)	39 dB(A)
Wymiary wys. x szer. x gł. (w mm)	1283 x 523 x 550	1283 x 523 x 605
Masa	38 kg	39,5 kg
Kontrole/certyfikaty	CE UKCA

Tento prístroj vyhovuje predpisu UN ECE R10.

Hladilnik ni primeren za:
