BRUKSANVISNING RCD 10.5XET DOMETIC

Läs och följ noggrant alla instruktioner, direktiv och varningar i den här produkthandboken för att säkerställa att du alltid installerar, använder och underhåller produkten på rätt sätt. Dessa instruktioner MÅSTE förvaras tillsammans med produkten.

Genom att använda produkten bekräftar du härmed att du noggrant har läst alla instruktioner, direktiv och varningar och att du förstår och är införstädd med att följa de villkor som anges häri. Du är införstädd med att endast använda denna produkt i avsett syfte och i enlighet med instruktionerna, direktiven och varningarna som anges i denna produkthandbok samt i enlighet med alla gällande lagar och bestämmelser. Om du inte läser och följer instruktionerna och varningarna som anges här kan det leda till personskador på dig eller andra, på produkten eller annan egendom i närheten. Denna produkthandbok, inklusive instruktionerna, direktiven och varningarna samt relaterad information, kan ändras och uppdateras. För uppdaterad produktinformation, besök documents.dometic.com.

Innehållsförteckning

1 Symbolförklaring....181
2 Säkerhetsanvisningar 182
3 Avsedd användning ....186
4 Teknisk beskrivning....187
5 Använda kylskåpet ....190
6 Förvara kylskåpet. 194
7 Felsökning....195
8 Rengöring och skötsel 197
9 Garanti....199
10 Bortskaffande 200
11 Tekniska data....201

1 S y m b o l f ö

WARNING!

Säkerhetsanvisning: Anger en farlig situation som, om den inte kan undvikas, kan leda till döden eller allvarlig personskada.

AKTA!

Säkerhetsanvisning: Anger en farlig situation som, om den inte kan undvikas, leder lindrig eller måttlig personskada.

OBSERVERA!

Anger en situation som, om den inte kan undvikas, kan leda till materiell skada.

ANVISNING

Kompletterande information om användning av produkten.

2.1 Allmänna säkerhetsanvisningar

WARNING! Om man underlåter att följa de här varningarna kan följden bli dödsfall eller allvarlig personskada.

Risk för dödsfall på grund av elektricitet

• Kylskåpet får endast installeras och tas bort av personal som har utbildning för jobbet.
• Om kylskåpet uppvisar synliga skador får det inte användas.
• Reparationer på kylskåpet får endast utföras av behörigt fackfolk. Icke fackmässiga reparationer kan medföra allvarliga risker eller skador på kylskåpet.
• Om kylskåpets anslutningskabel skadas måste den, av säkerhetsskäl, bytas ut av tillverkaren, tillverkarens kundtjänst eller annan behörig person.
• Kontrollera att elsladden inte har fastnat eller skadats i samband med placering av kylskåpet.
• Placera inte flera uttag eller bärbara nätaggregat bakom kylskåpet.
• Koppla in enheten i uttag med garanterat korrekt anslutning när enheten behöver jordas.

Brandrisk

- Kylskåpet i kylkretsloppet är mycket lättantändligt och vid en läcka kan brännbara gaser ansamlas om apparaten är i ett litet utrymme. Vid skador på kylkretsen:

– Håll öppna lågor och potentiella antändningskällor borta från kylskåpet.

– Ventilera utrymmet väl.

- Stäng av kylskåpet.

För kylskåp med R600a-köldmedium:

- I kylkretsen finns en liten mängd miljövänligt, men antändningsbart köldmedium. Det skadar inte ozonlagret och ökar inte växthuseffekten. Köldmedium som läcker kan antändas.

• Använd eller förvara inte kylskåpet i begränsade utrymmen utan luftflöde eller där luftflödet är svagt.
• Säkerställ att monteringsplatsen för kylskåpet är fritt från elkomponenter och ljuskällor som alstrar gnistor vid normal eller onormal drift (dvs. reläer eller säkringar).

Explosionsrisk

• Spraya inte med aerosoler i närheten av det här kylskåpet medan det är i drift.
• Förvara inga ämnen som kan explodera i kylskåpet, som t.ex. aerosolburkar med brännbar drivgas.

Hälsorisk

• Barn från åtta års ålder, personer med nedsatt fysisk, sensorisk eller mental förmåga, eller personer med bristande erfarenhet och kunskaper får använda den här kylen förutsatt att de hålls under uppsikt eller om de har fått anvisningar om hur man använder kylen på ett säkert sätt och känner till vilka risker som är förknippade med användningen.
• Barn i åldrarna tre till åtta år får lasta in eller ut varor i eller ur kylen.
• Rengöring och användarunderhåll får inte genomföras av barn utan uppsikt.
• Barn bör hållas under uppsikt, så att de inte leker med kylskåpet.

Risk för att barn fastnar

- Se till att hyllorna är monterade och säkrade så att barn inte kan låsa in sig i kylskåpet.

- Innan det gamla kylskåpet omhändertas:

- D e m o n t e r a l å d a n .

– Låt hyllorna vara kvar i kylskåpet så att barn inte kan klättra in i skåpet.

– Ta bort dörrarna.

AKTA! Om man underlåter att följa de här försiktighetsåtgår- derna kan följden bli lindrig eller måttlig personskada.

Hälsorisk

• Sätt fast kylskåpet enligt installationsanvisningarna så att det inte uppstår risker till följd av instabilitet.
• Kontrollera att ventilationsöppningarna kring kylskåpet och i den inbyggda konstruktionen inte blockeras.

• Påskynda inte avfrostningsprocessen genom att använda mekaniska anordningar eller andra verktyg som tillverkaren inte rekommenderar.

• Kylkretsloppet får under inga omständigheter öppnas eller skadas.

• Använd inga elektriska apparater för arbeten inne i kylskåpet. Undantag: apparaterna rekommenderas för sådan användning av tillverka- ren.

Risk för personskada

• Använd eller förvara inte brännbart material i eller nära kylskåpet.
• Placera inte objekt på eller mot det här kylskåpet.
• Modifiera inte detta kylskåp.

OBSERVERA! Risk för skada

• Kontrollera att spänningsuppgifterna på typskylten stämmer överens med elförsörjningen på plats.
• Ställ inte upp kylskåpet i närheten av värmekällor (värmeelement, starkt solljus, gasspisar osv.).
• Kondensatavloppet ska alltid vara rent.
• Använd inte högtryckstvätt nära ventilationsgallren.
• Kylskåpet måste skyddas mot regn.

2.2 Säkerhet under driften

AKTA! Om man underlåter att följa de här försiktighetsåtgärderna kan följden bli lindrig eller måttlig personskada.

Hälsorisk

• Se till att det du ställer in i kylskåpet får kylas till den inställda temperaturen.
• Livsmedel får endast förvaras i originalförpackningarna eller i andra lämpliga behållare.
• Om dörren hålls öppen under lång tid finns det risk att man får en betydande ökning av temperaturen i kylskåpsfacken.
• Rengör med jämna mellanrum ytor som kan komma i kontakt med livsmedel och åtkomliga avloppssystem.

• Förvara rätt kött och rå fisk i lämpliga behållare i kylskåpet, så att det inte kommer i kontakt med och kan droppa på andra livsmedel.

• Om kylen står tom under lång tid:

• Stäng av kylskåpet.
• Avfrosta kylskåpet.
  – Rengör och torka kylen.
  – Lämna dörren öppen för att förhindra att det bildas mögel i kylen.

Risk för personskada

• Håll fingrarna borta från gångjärnen.
• Stäng och lås kylskåpsdörren innan du börjar köra.
• Kylsystemet på kylskåpets baksida blir mycket varmt när det är igång. Skydda dig mot kontakt med heta delar när ventilationsgallren tas bort.

OBSERVERA! Risk för skada

• Luta dig inte mot den öppna kylskåpsdörren.
• Tunga varor som t.ex. flaskor eller burkar ska endast förvaras i kylskåpsdörren, i grönsaksfacket eller på den nedre hyllan.
• Om kylskåpet har en dubbelsidig dörr och dörren inte är ordentligt låst på den motsatta sidan, ska du skjuta upptill och nedtill på den sidan tills låset hakar i.

- Se till att ventilationsöppningarna inte täcks över.

- Risk för överhettning!

Se till att värmen som alstras under användningen kan avledas ordentligt. Kylskåpet måste ha tillräckligt stort avständ till väggen/andra föremål, så att luften kan cirkulera fritt.

• Fyll inte kylskåpets innandöme med is eller vätskor.
• Skydda kylen och kablarna mot värme och fukt.

ANVISNING

• Kontakta fordonstillverkaren om fordonets batterihantering stänger av kylskåpet för att skydda batteriet.
• Om du inte har för avsikt att använda kylskåpet under en längre tid ska du sätta kylskåpsdörren och frysfacksdörren i vinterläge. På det här sättet förhindras att det bildas mögel.
• För omgivningstemperaturer på mellan +15 °C och +25 °C ska man välja medeltemperaturinställningen.

- Observera följande så att du inte behöver kasta bort livsmedel:

– Temperaturen ska vara så jämn som möjligt. Öppna inte frysfacet oftare och håll det inte öppet längre än nödvändigt. Förvara livsmedlen på så sätt att luften kan cirkulera.
- Om det är möjligt att justera temperaturen: Justera temperaturen efter mängden och typen av livsmedel.
- Förvara de olika typerna av livsmedel enligt bilderna.
– Livsmedel tar lätt upp eller utsöndrar lukter eller smaker. Livsmedel ska alltid förvaras övertäckta eller i förslutna behållare/flaskor.

2.3 Säkerhet när likström används

OBSERVERA! Risk för skada

- Välj drift med likström endast när fordonsmotorn är igång och generatorn levererar tillräckligt med spänning, eller när du använder en batterivakt.

3 Avsedd användning

Kylskåpet är avsett för:

• Installation i husvagnar och husbilar
- Kylning, djupfrysning och förvaring av livsmedel

Kylskåpet är inte avsett för:

• Förvaring av läkemedel
• Förvaring av frätande ämnen eller ämnen som innehåller lösningsmedel
• Snabbfrysning av livsmedel

Kylskåpet är avsett för montering i förvaringsskåp eller en monteringsnisch.

Det här kylskåpet är inte avsett att användas i hushållet.

Frysfacket för djupfrysning är avsett för förvaring av livsmedel som frysts ned i förväg, förvaring eller tillagning av glass samt isbitar. Det är inte avsett för infrysning av livsmedel som tidigare inte varit fryst.

Den här produkten lämpar sig endast för avsedd användning i enlighet med denna bruksanvisning.

Den här manualen informerar om vad som krävs för att installera och/eller använda produkten på rätt sätt. Felaktig installation och/eller användning eller felaktigt underhåll kommer leda till att produkten inte fungerar optimalt och riskerar gå sönder.

Tillverkaren åtar sig inget ansvar för personskador eller materiella skador på produkten som uppstår till följd av:

• Felaktig montering eller anslutning, inklusive för hög spänning
• Felaktigt underhåll eller användning av reservdelar som inte är originaldelar från tillverkaren
• Ändringar som utförts utan uttryckligt medgivande från tillverkaren
• Användning för andra ändamål än de som beskrivs i denna bruksanvisning

Dometic förbehåller sig rätten att ändra produktens utseende och specifikationer.

4 Teknisk beskrivning

Kylskåpet är ett kylskåp med kompressor och är avsett att användas med 12 V=---strömförsörjning.

ANVISNING

För säker drift av 12 V-förbrukare i husvagnen under körning måste man kontrollera att man får tillräckligt med spänning från dragfordonet. På vissa fordon kan det hända att batterihanteringssystemet automatiskt stänger av förbrukarna för att skydda batteriet. Inhämtta information om detta från fordonstillverkaren.

4.1 Reglage och indikeringskomponenter

RCD10.5ET, RCD10.5XET

På TFT-displayen finns de nedanstående drifts- och displayelementen (bild 1 A, sida 4):

Symbol Beskrivning
	Indikering för temperaturinställningarBlå snöflinga: kompressorn körsVit snöflinga: kompressorn körs inte
	Användning med likströmVarningsindikering med felkod
[TOBD]User mode	Användarläge:PERFORMANCE-lägeDet är möjligt att välja alla termostatinställningarKompressorn körs med högt varvtalsläge som definieras med nivåinställningar där kompressorn kör på olika varvtalDen externa ventilationsfläkten körs med högt varv-talslägeQUIET-lägeDet är möjligt att välja termostatinställningarna 1, 2 och 3Kompressorn körs med lågt varvtalslägeDen externa ventilationsfläkten körs med lågt varvtals-läge
	BOOST-lägeTermostatinställningarna är på maxnivåKompressorn körs med högt varvtalslägeDen externa ventilationsfläkten körs med högsta varv-talsläge
[HBHG]Settings	InställningarRamvärmeDet tänds en symbol när ramvärmen är på. Med hjälp avfryspackets ramvärme reduceras kondenseringen.
CI	Det tänds en symbol när kylskåpet är anslutet till CI-bussen.
	Symbolen tänds när barnlåset är på:Tryck in vridknappen tre gånger inom 1,5 sekunder för att låsa upp reglagen.Efter 10 sekunders inaktivitet låses reglagen automatiskt igen.
	Pipljud av:Felmeddelanden, varningar och om dörren står öppen under en längre tid aviseras inte med ljudsignaler.
	Bekräfta ditt val och gå tillbaka till huvudmenyn

RCD10.5ES, RCD10.5XES

På LED-displayen finns de nedanstående drifts- och displayelementen (bild 1 B, sida 4):

Symbol Beskrivning
1	Strömbrytare PÅ/AV
	PERFORMANCE-lägeDet är möjligt att välja alla termostatinställningarKompressorn körs med högt varvtalsläge som definieras med nivåinställningar där kompressorn kör på olika varvtalDen externa ventilationsfläkten körs med högt varvtalsläge
	QUIET-lägeDet är möjligt att välja termostatinställningarna 1, 2 och 3Kompressorn körs med lågt varvtalslägeDen externa ventilationsfläkten körs med lågt varvtalsläge
	BOOST-lägeTermostatinställningarna är på maxnivåKompressorn körs med högt varvtalslägeDen externa ventilationsfläkten körs med högsta varvtalsläge
	Felvarning
	Temperaturindikering
	Lägesknapp
	Temperaturvalsknapp

5 Använda kylskåpet

5.1 Före den första användningen

• Innan kylskåpet tas i drift ska det, av hygieniska skäl, torkas av in- och utvändigt med en fuktig trasa.
• Första gången kylskåpet tas i drift kan det lukta lite, men det försvinner efter några timmar. Vädra bodelen väl.
  Förvara inte några varor i kylskåpet under de första 4 timmarna efter idrifttagandet.
  Skydda fordonets invändiga delar så att de inte blir för varma (t.ex. genom installation av solskydd i fönstren, luftkonditionering).
  Skydda kylskåpet mot direkt solljus (t.ex. solskydd i fönstren).

5.2 Anvisningar om förvaring av livsmedel

AKTA! Hälsorisk

Om kylskåpet under en längre tid står i en rumstemperatur under +10 °C, kan det inte säkerställas att frysfackets temperatur hålls jämn. Detta kan leda till att temperaturen i frysfacket ökar och att varorna som förvaras där tinar.

OBSERVERA! Risk för skada

• Maxlasten per dörrfack är 3 kg. Hela dörrens sammanlagda maxlast är 7,5 kg.
• Förvara inga kolsyrade drycker i frysfacet.

Kyleffekten kan påverkas av:

• omgivningstemperaturen (t-ex. om fordonet står i direkt solljus)
• mängden livsmedel som ska frysas
  – hur ofta dörren öppnas

Ställ fordonet vågrätt, särskilt när kylskåpet tas i drift och fylls på inför resan.

▶ Förvara livsmedel enligt bilden (bild 1, sida 4).

5.3 Spara energi

• Öppna inte kylskåpet oftare och håll det inte öppet längre än nödvändigt.
• Låt varm mat svalna innan den läggs in i kylen.
• Frosta av kylskåpet så snart det bildas is i det.
• Undvik en onödigt låg temperatur inne i kylen.
• För bästa möjliga energiförbrukning ska du placera hyllorna och lådorna såsom de var placerade vid leveransen.
• Kontrollera med jämna mellanrum att dörrens tätning fortfarande sitter korrekt.
• Ta regelbundet bort damm och smuts från kondensatorn.

5.4 Använda kylskåpet

ANVISNING

- När QUIET-läget eller BOOST-läget ställs in återgår kylskåpet efter 8 timmar till PERFORMANCE-läget automatiskt enligt de inställningar som gjordes före bytet till QUIET- eller BOOST-läget.

- För omgivningstemperaturer på mellan +15 °C till +25 °C ska man välja medeltemperaturinställningen.

Driftlägen

Symbol Förklaring
	PERFORMANCE-läget:StandardlägeVal av alla temperaturnivåer (1 till 5)
	QUIET-läge:Reducerad fläkt- och kompressorhastighet med reducerad bullernivå, t.ex. om användaren vill koppla av eller sova.Val av tre temperaturnivåer (1 till 3)
	BOOST-läge:Maxeffekt, t.ex. för omedelbar kylning eller när man har lagt en stor mängd icke kylda livsmedel i kylskåpet.Inget val av temperaturnivåer

RCD10.5ET, RCD10.5XET

För att slå på kylskåpet:

▶ Håll styrvredet intryckt i 2 sekunder.
√ Kylskåpet startar med de senaste inställningarna.

För att navigera i menyn:

1. Tryck på stryrvredet för att starta navigationsmenyn (bild 2, sida 5).

▶ Vrid på styrvredet för att välja önskad specifik meny.
Tryck på styrvredet för att öppna den specifika meny som du har valt.
▶ Vrid på styrvredet för att navigera genom den specifika menyn.

√ De valda inställningarna visas med blå färg.

1. Tryck på styrvredet för att välja den valda inställningen.

2. Bekräfta valet med .

För att stänga av kylskåpet:

▶ Håll styrvredet intryckt i 4 sekunder.
√ Det hörs ett pipljud innan kylskåpet stängs av.

RCD10.5ES, RCD10.5XES

För att slå på kylskåpet:

Hållknappen intryckt i 2 sekunder för att slå på kylskåpet.
√ Kylskåpet startar med de senaste inställningarna.

För att justera inställningarna:

1. Tryck flera gånger på knappen titlslysdioden markerar önskat driftläge.
2. Tryck flera gånger på knappen ⚫ tills det önskade temperatursteget har ställts in.

För att stänga av kylskåpet:

Hållknappen intryckt i 4 sekunder för att stänga av kylskåpet.

5.5 Använda kylskåpsdörren

För att låsa upp kylskåpsdörren:

▶ Lås upp kylskåpsdörren enligt bilden (bild 3, sida 5).
√ Det är lätt att öppna och stänga kylskåpsdörren, men den går inte i lås när den stängs.

För att låsa kylskåpsdörren högst upp automatiskt:

▶ Lås upp och öppna kylskåpsdörren enligt bilden (bild 4, sida 6).
√ Efter stängningen går kylskåpsdörren automatiskt i lås upptill (bild 5, sida 6).

För att låsa kylskåpsdörren före driften:

▶ Lås kylskåpsdörren enligt bilden (bild 6, sida 7).

5.6 Använda VG fresh base

RCD10.5ET, RCD10.5XET

OBSERVERA! Risk för skada

VG fresh basens maxlast är 4,5 kg.

Skjutreglaget i VG fresh base kan användas för att reglera luftfuktigheten i den nedanförplacerade grönsakslådan:

Kylvaror Optimal fuktighet Skjutspjällets läge

Grönsaker		Hög ▶	Stäng skjutspjället.
Frukt		Lågt ▶	Öppna skjutspjället.

För att ta bort och sätta in VG fresh base:

▶ Gå tillväga enligt bilden (bild 7, sida 7).

5.7 Placera gallren

WARNING! Risk för att barn fastnar

Alla galler sitter fast så att barn inte kan klättra in i kylskåpet.

• Ta bara bort gallren vid rengöring.
- Sätt tillbaka gallren och lås fast dem.

1. Ta bort gallren enligt bilden (bild 8, sida 8).
2. Montera tillbaka gallren i omvänd ordning.

6 Förvara kylskåpet

OBSERVERA! Risk för skada

Förvaringsläget får inte användas vid körning.

Om du inte har för avsikt att använda kylskåpet under en längre tid ska du sätta kylskåpsdörren och frysfacksdörren i förvaringsläge. Detta förhindrar att det bildas mögel.

1. Avfrosta kylskåpet (kapitel "Avfrosta kylskåpet" på sidan 198).
2. Vrid kroken intill låsmekanismen hela vägen upptill och nedtill på en dörrsida (bild 9, sida 8).
3. Tryck mot kylskåpsdörren.

√ Det framskjutande stiftet hakar i kroken.

Tillvägagångssätt för att öppna dörren i förvaringsläget:

1. Dra dörren mot dig.
2. Skjut tillbaka de utstående krokarna upptill och nedtill på dörren.

7 F e l s ö k n i n

Fel Möjlig orsak Lösning

Kylskåpet fungerar inte. Säkringen i likströmskabeln är defekt.	► Säkringen på moderkortet måste bytas ut.► Kontakta en auktoriserad service-representant.
Fordonets säkring har gått.	► Byt ut fordonets säkring. (Observera fordonets bruksanvisning.)
Fordonsbatteriet är urladdat.	► Kontrollera fordonsbatteriet och ladda upp det.
Temperaturen vid kompressorn är för låg (<0 °C).	► Stäng/täck för alla externa ventilationsgaller fullständigt med isole-ringsmaterial.
Om spänningen inte är tillräckligt hög stängs kylskåpet av automatiskt (frånkopplingsspänning: 10,4 V).	► Ladda batteriet. Kylskåpet startar om automatiskt (tillkopplingsspänning: 11,7 V).
Kylskåpet kyls inte tillräckligt.	Otilräcklig ventilation runt aggregatet.► Kontrollera att ventilationsgallret inte är blockerat.
	Förångaren är igenisad.► Kontrollera att kylskåpsdörren går igen ordentligt. Kontrollera att kyl-skåpets tätning sitter korrekt och inte är skadad. Avfrosta kylskåpet.
	Temperaturen har ställts in för högt.► Ställ in en lägre temperatur.
	Omgivningstemperaturen är för hög.► Ta tillfälligt ut ventilationsgallret så att den varma luften släpps ut snabbare.
	Det har placerats för många livsmedel i kylskåpet på samma gång.► Ta bort några livsmedel.
	Det har placerats för många varma livsmedel i kylskåpet på samma gång.► Ta ut de varma livsmedlen och låt de svalna av innan de läggs in i kyl-skåpet.
	Kylskåpet har bara varit påslaget en kort tid.► Kontrollera temperaturen igen efter fyra, fem timmar.

7.1 Fel- och varningsindikering

Alla fel visas med en varningssymbol, ett fel-ID och en ljudsignal. Ljudsignalen (pipljud) hörs i två minuter och upprepas varje halvtimme tills felet har blivit åtgärdat.

RCD10.5ET, RCD10.5XET

Fel anges med en felkod och en varningssymbol ( )mitt på TFT-displayen.

Om det uppstår flera fel rullar felkoderna över mitt på displayen.

Alla fel av VARNINGS-typ (V) återställs automatiskt så fort det ifrågavarande felet har åtgärdats.

Alla fel av FEL-typ (F) måste återställas manuellt:

▶ Håll styrvredet intryckt i minst 2 sekunder.
√ Det hörs ett pipljud.
√ Felet har återställts.

Kod Ljudlarm Fel Åtgård
W02	Nej	Fel på kylfacket	temperaturgivaren	Kontakta en auktoriserad kundtjänst.
E03	Ja	Kommunikationsfel	▸ Tryck på on/off-knappen i minst 2 sekunder.
W04 Nej	Fel på CI-bussen		Återställs automatiskt
W10	Ja	Dörren är öppen längre än 2 minuter	▸ Stäng dörren.
W11	Ja	Likström <7,5 V	Återställs automatiskt
W19	Ja	Likström <10,9 V	Återställs automatiskt
E32	Ja	Överström för ytterfläkten	▸ Tryck på on/off-knappen i minst 2 sekunder.
E33	Ja	Kompressorn startar inte	▸ Tryck på on/off-knappen i minst 2 sekunder.
E34 Ja	Kompressorn är överbelas-tad		▸ Tryck på on/off-knappen i minst 2 sekunder.
E35 Ja	Inbyggd värmesäkring kom-pressor styrenhet		▸ Tryck på on/off-knappen i minst 2 sekunder.

RCD10.5ES, RCD10.5XES

Vid ett fel blinkar varningslysdioden (⚠️) på displayen.

Alla fel av VARNINGS-typ (V) återställs automatiskt så fort det ifrågavarande felet har åtgärdats.

Alla fel av FEL-typ (F) måste återställas manuellt:

▶ Håll intryckt⑪2 sekunder.
√ Det hörs ett pipljud.
√ Felet har återställts.

Antal blink- ningar	Ljudlarm Feltyp Fel Åtgärd
Konstant Nej W Fel på temperaturgivaren i kylfacket				► Kontakta en aukto- riserad kundtjänst.
1 Ja W Likström <10,9 V Återställs automatiskt
2	Ja	E	Överström för ytterfläkten	► Tryck på on/off- knappen i minst 2 sekunder.
3	Ja	E	Kompressorn startar inte	► Tryck på on/off- knappen i minst 2 sekunder.
4	Ja	E	Kompressorn är överbelas- tad	► Tryck på on/off- knappen i minst 2 sekunder.
5	Ja	E	Inbyggd värmesäkring kom- pressor styrenhet	► Tryck på on/off- knappen i minst 2 sekunder.
6	Nej W Fel på Cl-bussen		Återställs automatiskt
-Ja W Dörren är öppen längre än 2 minuter				► Stäng dörren.

8 Rengöring och skötsel

WARNING! Risk för dödsfall på grund av elektricitet

Koppla alltid bort kylskåpet från elnätet före rengöring och skötsel.

OBSERVERA! Risk för skada

• Använd inga starka rengöringsmedel eller hårda föremål vid rengöring eftersom dessa kan skada kylen.
• Avlägsna aldrig isbeläggningar eller fastfrusna föremål med hårda eller vassa/spetsiga verktyg.
• Använd inga mekaniska föremål eller andra hjälpmedel för att skynda på avfrostningen.

Rengör kylskåpet regelbundet/vid behov med en fuktig trasa.
Se till att det inte kommer in vatten i tätningarna. Elektroniken kan skadas.
▶ Torka av kylapparaten med en trasa efter rengöringen.
▶ Kontrollera utloppet för smältvatten regelbundet.

Rengör utloppet för smältvatten vid behov. Om det är tilltäppt samlas vatten på golvet under kylskåpet.

WARNING! Brandrisk

• Apparaten får endast repareras, underhållas eller laddas om av kvalificerad personal.
• Denna apparats kylkrets innehåller antändligt köldmedium.
• Reparationer eller underhåll som utförs felaktigt kan leda till avsevärda risker.
• Observera att reparationer utförda på egen hand eller icke-fackmässigt kan påverka säkerheten och leda till att garantin blir ogiltig.

OBSERVERA! Risk för skada

Använd inte maskinverktyg eller en hårfön för att få bort is eller lossa på frusna delar.

Efterhand kan frost bildas på kylflänsarna inuti kylskåpet. När detta frostlager när 3 mm tjocklek bör kylskåpet frostas av.

▶ Gå tillväga enligt bilden (bild 10, sida 9).

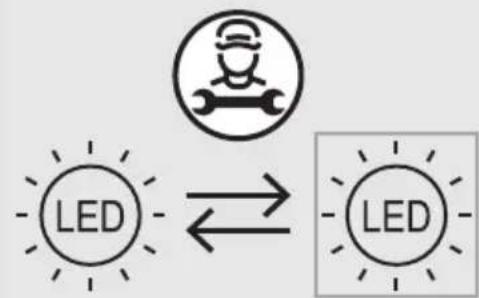

8.2 Byta lysdiodbelysning

OBSERVERA! Risk för skada

Ljuskällan får endast bytas ut av tillverkaren, en servicerepresentant eller en person med liknande kvalifikationer för att förhindra fara.

Den lagstadgade garantitiden gäller. Kontakta din återförsäljare eller tillverkarens avdelningskontor i ditt land (se dometic.com/dealer) om produkten är defekt.

Vid reparations- och garantiärenden ska följande dokument skickas med när du retur- nerar produkten:

• En kopia på fakturan med inköpsdatum
• En reklamationsbeskrivning eller felbeskrivning

Observera att självständiga eller icke professionella reparationer kan påverka säkerheten och leda till att garantin blir ogiltig.

10 Bortskaffande

OBSERVERA!

Kylapparatens isolering innehåller brännbart cyklopentan och det krävs särskilda rutiner för avfallshanteringen. När kylapparaten har uppnått slutet av livscykeln ska den lämnas till lämplig återvinningscentral.

Lämna om möjligt förpackningsmaterialet till återvinning.
Konsultera ett lokalt återvinningscenter eller en specialiserad återförsäljare för information om hur man bortkaffar produkten i enlighet med tillämpliga bortskaffningsförordningar.

Återvinning av produkter med batterier, laddningsbara batterier och ljuskällor

Avlägsna alla batterier, laddningsbara batterier och ljuskällor innan produkten lämnas till återvinning.
Lämna dina förbrukade eller defekta (laddningsbara) batterier till återförsäljaren eller till ett insamlingsställe.
▶ Batterier, laddningsbara batterier och ljuskällor får inte kasseras med vanligt hushållsavfall.
När produkten slutgiltigt tas ur bruk: Informera dig om gällande bestämmelser hos närmaste återvinningscentral eller hos återförsäljaren.
▶ Produkten kan kasseras utan avgift.

11 Tekniska data

Se respektive produktsida på dometic.com eller kontakta tillverkaren för aktuell EU-försäkran om överensstämmelse för din apparat (gå till dometic.com/dealer).

Den här apparaten uppfyller direktiv UN ECE R10.

	RCD10.5ES, RCD10.5ET RCD10.5XES, RCD10.5XET
Volym
Bruttovolym	176 l	200 l
Kylfack	140 l	159 l
Frysfack	35,7 l	40,6 l
Anslutningsspänning	12 V---	12 V---
Genomsnittlig ineffekt 75 W 75 W
Energiförbrukning	0,65 kWh/24 h	0,83 kWh/24 h
PERFORMANCE-läge	42,4 Ah/24 h	52,9 Ah/24 h
Klimatklass N, ST N, ST
Köldmedium R600a R600a
Mängden köldmedium 34 g	34 g
Motsvarande CO2 0,000102 t	0,000102 t
Global uppvärmningspotential (GWP)	3	3
Bulleremission	39 dB(A)	39 dB(A)
Mått H x W x D (i mm)	1283 x 523 x 550	1283 x 523 x 605
Vikt	38 kg	39,5 kg
Besiktning/certifiering	CE UK CA

Alle feil av typen ADVARSEL (WARNING; W) nullstilles automatisk så snart feilen har blitt utbedret.

Alle feil av FEIL (ERROR; E) må nullstilles manuelt:

▶ Trykk på dreieknappen i minst 2 sekunder.
√ Et lydsignal lyder.
√ Feilen har blitt nullstilt.

Kode Lydalarm Problem Løsning
W02	Nei Defekt temperatursensor kjøleskapsrommet	► i Kontakt en autorisert kundeservice.
E03 Ja Kommunikasjonsfeil ► Trykk på AV/PÅ-knappen i minst 2 sekunder.
W04 Nei Cl-busfeil	Tilbakestilles automatisk
W10	Ja Døren har vært åpen i mer enn 2 minutter	► Lukk døren.
W11	Ja Likestrømspenning < 7,5 V	Tilbakestilles automatisk
W19	Ja Likestrømspenning < 10,9 V	Tilbakestilles automatisk
E32	Ja Overstrøm utvendig vifte	► Trykk på AV/PÅ-knappen i minst 2 sekunder.
E33	Ja Kompressoren starter ikke	► Trykk på AV/PÅ-knappen i minst 2 sekunder.
E34 Ja Kompressoren er overbelas-tet		► Trykk på AV/PÅ-knappen i minst 2 sekunder.
E35 Ja Temperaturutkobling av kompress-kontrollenhet		► Trykk på AV/PÅ-knappen i minst 2 sekunder.

RCD10.5ES, RCD10.5XES

Ved feil blinker varsel-LED-lyset (⚠️) i displayet.

Alle feil av typen ADVARSEL (WARNING; W) nullstilles automatisk så snart feilen har blitt utbedret.

Alle feil av FEIL (ERROR; E) må nullstilles manuelt:

▶ Trykkii 2 sekunder.
√ Et lydsignal lyder.
√ Feilen har blitt nullstilt.
