BEDIENUNGSANLEITUNG RCD 10.5XET DOMETIC

DE Kompressor-Kühlschrank Bedienungsanleitung ....30

Lesen und befolgen Sie bitte alle Anweisungen, Richtlinien und Warnhinweise in diesem Produkthandbuch sorgfältig, um sicherzustellen, dass Sie das Produkt ordnungsgemäß installieren und stets ordnungsgemäß betreiben und warten. Diese Anleitung MUSS bei dem Produkt verbleiben.

Durch die Verwendung des Produktes bestätigen Sie hiermit, dass Sie alle Anweisungen, Richtlinien und Warnhinweise sorgfältig gelesen haben und dass Sie die hierin dargelegten Bestimmungen verstanden haben und ihnen zustimmen. Sie erklären sich damit einverstanden, dieses Produkt nur für den angegebenen Verwendungszweck und gemäß den Anweisungen, Richtlinien und Warnhinweisen dieses Produkthandbuchs sowie gemäß allen geltenden Gesetzen und Vorschriften zu verwenden. Eine Nichtbeachtung der hierin enthaltenen Anweisungen und Warnhinweise kann zu einer Verletzung Ihrer selbst und anderer Personen, zu Schäden an Ihrem Produkt oder zu Schäden an anderem Eigentum in der Umgebung führen. Dieses Produkthandbuch, einschließlich der Anweisungen, Richtlinien und Warnhinweise, sowie die zugehörige Dokumentation können Änderungen und Aktualisierungen unterliegen. Aktuelle Produktinformationen finden Sie unter documents.dometic.com.

Inhaltsverzeichnis

1 Erläuterung der Symbole 30
2 Sicherheitshinweise 31
3 Bestimmungsgemäßer Gebrauch 36
4 Technische Beschreibung 37
5 Kühlschrank bedienen 39
6 Kühlschrank lagern 44
7 Fehlersuche und Fehlerbehebung. 45
8 Reinigung und Pflege 48
9 Garantie.... 49
10 Entsorgung 50
11 Technische Daten ....51

1 Erläuterung der Symbole

WARNUNG!

Sicherheitshinweis: Kennzeichnet eine Gefahrensituation, die zum Tod oder schwerer Verletzung führen könnte, wenn die jeweiligen Anweisungen nicht befolgt werden.

VORSICHT!

Sicherheitshinweis: Kennzeichnet eine Gefahrensituation, die zu geringer oder mittelschwerer Verletzung führen könnte, wenn die jeweiligen Anweisungen nicht befolgt werden.

ACHTUNG!

Kennzeichnet eine Situation, die zu Sachschäden führen kann, wenn die jeweiligen Anweisungen nicht befolgt werden.

HINWEIS

Ergänzende Informationen zur Bedienung des Produktes.

2 Sicherheitshinweise

2.1 Grundlegende Sicherheit

WARNUNG! Nichtbeachtung dieser Warnungen kann zum Tod oder schwerer Verletzung führen.

Gefahr durch Stromschlag

• Montage und Demontage des Kühlschranks dürfen nur durch qualifiziertes Fachpersonal erfolgen.
• Wenn der Kühlschrank sichtbare Beschädigungen aufweist, dürfen Sie ihn nicht in Betrieb nehmen.
• Reparaturen an diesem Kühlschrank dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren bzw. Schäden am Kühlschrank entstehen.
• Wenn das Anschlusskabel dieses Kühlschranks beschädigt wird, muss es durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
• Achten Sie beim Aufstellen des Kühlschranks darauf, dass das Stromversorgungskabel nicht eingeklemmt oder beschädigt wird.
• Platzieren Sie keine Steckdosenleisten oder tragbare Stromversorgungen hinter dem Kühlschrank.
• Schließen Sie das Gerät an eine Steckdose an, die einen geeigneten Anschluss sicherstellt, insbesondere wenn das Gerät geerdet werden muss.

Brandgefahr

- Das Kältemittel im Kühlkreislauf ist leicht entflammbar. Wenn sich das Gerät in einem kleinen Raum befindet, können sich im Fall eines Lecks brennbare Gase ansammeln.

Bei einer Beschädigung des Kühlkreislaufs:

– Halten Sie offene Flammen und potentielle Zündquellen vom Kühlschrank fern.

- Lüften Sieden Raum gut.

– Schalten Sie den Kühlschrank aus.

Bei Kühlschränken mit dem Kältemittel R600a:

- Der Kühlkreislauf enthält eine kleine Menge an umweltfreundlichem, aber brennbarem Kühlmittel. Das Kühlmittel schädigt nicht die Ozonschicht und trägt auch nicht zum Treibhauseffekt bei. Austretendes Kühlmittel kann sich entzünden.

- Verwenden und Lagern Sie das Kältemittel nicht in geschlossenen Räumen ohne oder mit nur geringer Belüftung.

- Halten Sie die Einbaunische für den Kühlschrank frei von elektrischen Bauteilen und Beleuchtungskörpern, die bei normalem oder abnormalem Gebrauch Funken oder Lichtbögen erzeugen können (d. h. Relais oder Sicherungskästen).

Explosionsgefahr

- Versprühen Sie während des Betriebs keine Aerosole in der Nähe des Kühlschranks.

- Lagern Sie keine explosionsfähigen Stoffe wie z. B. Sprühdosen mit brennbarem Treibgas im Kühlschrank.

Gesundheitsgefahr

- Dieser Kühlschrank kann von Kindern ab 8 Jahren und von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen verwendet werden, wenn diese Personen beaufsichtigt werden oder im sicheren Gebrauch des Kühlschranks unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

- Kinder von 3 bis 8 Jahren dürfen den Kühlschrank be- und entladen.

- Reinigung und Pflege dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

- Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Kühlschrank spielen.

Gefahr des Einschließens von Kindern

• Stellen Sie sicher, dass die Einlegeböden so montiert und gesichert sind, dass sich Kinder nicht selbst im Kühlschrank einschließen können.
  • Vor der Entsorgung Ihres alten Kühlschranks:
  – Bauen Sie die Schublade aus.
  – Belassen Sie die Ablagen im Kühlschrank, damit Kinder nicht hineinsteigen können.
  – Hängen Sie die Türen aus.

VORSICHT! Nichtbeachtung dieser Hinweise kann zu leichten bis mittelschweren Verletzungen führen.

Gesundheitsgefahr

• Um Gefahren aufgrund eines instabilen Stands des Kühlschranks zu vermeiden, muss er entsprechend den Anweisungen fixiert werden.
• Halten Sie die Lüftungsöffnungen frei – sowohl am Kühlschrank und seinem Gehäuse als auch in der Einbaukonsole des Kühlschranks.
• Verwenden Sie keine mechanischen oder anderen Mittel, um das Abtauen zu beschleunigen – es sei denn, diese werden vom Hersteller empfohlen.
• Öffnen oder beschädigen Sie auf keinen Fall den Kühlkreislauf.
• Benutzen Sie keine Elektrogeräte innerhalb des Kühlschranks, außer wenn diese Elektrogeräte vom Hersteller dafür empfohlen werden.

Verletzungsgefahr

• Verwenden und lagern Sie keine brennbaren Materialien im Kühlschrank oder in der Nähe des Kühlschranks.
• Stellen Sie keine Gegenstände auf den Kühlschrank und lehnen Sie keine Gegenstände an den Kühlschrank an.
• Nehmen Sie keine Änderungen am Kühlschrank vor.

ACHTUNG! Beschädigungsgefahr

• Prüfen Sie, ob die Spannungsangabe auf dem Typenschild mit der vorhandenen Netzspannung übereinstimmt.
• Stellen Sie den Kühlschrank nicht in der Nähe von Wärmequellen (Heizungen, direkte Sonneneinstrahlung, Gasöfen usw.) auf.
• Halten Sie den Kondensatablauf stets sauber.
• Benutzen Sie bei der Fahrzeugreinigung im Bereich der Lüftungsgitter keinen Wasser-Hochdruckreiniger.
• Der Kühlschrank darf keinem Regen ausgesetzt werden.

2.2 Sicherheit beim Betrieb

VORSICHT! Nichtbeachtung dieser Hinweise kann zu leichten bis mittelschweren Verletzungen führen.

Gesundheitsgefahr

• Stellen Sie sicher, dass sich nur Gegenstände bzw. Waren im Kühlschrank befinden, die auf die gewählte Temperatur gekühlt werden dürfen.
• Lebensmittel dürfen nur in Originalverpackungen oder geeigneten Behältern gelagert werden.
• Ein längeres Öffnen der Tür kann zu einem erheblichen Anstieg der Temperatur in den Fächern des Kühlschranks führen.
• Reinigen Sie regelmäßig Oberflächen, die mit Lebensmitteln in Kontakt kommen können, sowie zugängliche Ablaufsysteme.
• Lagern Sie rohes Fleisch und rohen Fisch in geeigneten Behältern im Kühlschrank, so dass sie nicht mit anderen Lebensmitteln in Berührung kommen und nicht auf diese tropfen.
• Wenn der Kühlschrank über längere Zeiträume leer bleibt:

– Schalten Sie den Kühlschrank aus.
– Tauen Sie den Kühlschrank ab.
– Reinigen und trocknen Sie den Kühlschrank.
– Lassen Sie die Tür offenstehen, um Schimmelbildung im Kühlschrank zu verhindern.

Verletzungsgefahr

• Fassen Sie nicht in das Scharnier.
- Schließen Sie die Kühlschranktür vor Fahrtbeginn und verriegeln Sie sie.
- Das Kühlsystem auf der Rückseite des Kühlschranks wird im Betrieb sehr heiß. Schützen Sie sich vor dem Kontakt mit hitzeführenden Teilen bei entnommenen Lüftungsgittern.

ACHTUNG! Beschädigungsgefahr

• Stützen Sie sich nicht auf die geöffnete Kühlschranktür.
• Verstauen Sie schwere Gegenstände wie z. B. Flaschen oder Dosen ausschließlich in der Kühlschranktür, in der Gemüseschale oder auf dem unteren Einlegeboden.

- Wenn der Kühlschrank über eine doppelseitige Tür verfügt und die Tür auf der gegenüberliegenden Seite nicht richtig verriegelt ist, drücken Sie auf dieser Seite auf den oberen und unteren Bereich, bis sie einrastet.

- Achten Sie darauf, dass die Lüftungsöffnungen nicht abgedeckt werden.

- Überhitzungsgefahr!

Achten Sie stets darauf, dass beim Betrieb entstehende Wärme ausreichend abgeführt werden kann. Sorgen Sie dafür, dass der Kühlschrank in ausreichendem Abstand zu Wänden oder Gegenständen steht, sodass die Luft zirkulieren kann.

• Befüllen Sie den Innenraum nicht mit Flüssigkeiten oder Eis.
• Schützen Sie den Kühlschrank und die Kabel vor Hitze und Nässe.

HINWEIS

• Fragen Sie bei Ihrem Fahrzeughersteller nach, ob das Batteriemanagement Ihres Fahrzeugs den Kühlschrank zum Schutz der Batterie abschaltet.
• Bringen Sie die Kühlschranktür und die Tiefkühlfachtür in die Winterposition, wenn Sie den Kühlschrank längere Zeit nicht benutzen. Schimmelbildung wird so vermieden.
• Wählen Sie bei Umgebungstemperaturen von +15 °C bis +25 °C die mittlere Temperatureinstellung.
• Um Lebensmittelverschwendung zu vermeiden, beachten Sie bitte Folgendes:

– Halten Sie Temperaturschwankungen so gering wie möglich. Öffnen Sie das Frosterfach nur so oft und so lange wie nötig. Lagern Sie Lebensmittel so, dass die Luft immer noch gut zirkulieren kann.

• Bei einstellbarer Temperatur: Passen Sie die Temperatur der Menge und Art der Lebensmittel an.
  – Lagern Sie die verschiedenen Lebensmittel wie in den Abbildungen gezeigt.
  – Lebensmittel nehmen leicht Gerüche auf und geben Gerüche oder Aromen ab. Lagern Sie Lebensmittel daher stets abgedeckt oder in geschlossenen Behältern bzw. Flaschen.

2.3 Sicherheit beim Betrieb mit Gleichstrom

ACHTUNG! Beschädigungsgefahr

- Wählen Sie den Betrieb mit Gleichstrom nur, wenn der Fahrzeugmotor läuft und die Lichtmaschine ausreichende Spannung liefert oder wenn Sie einen Batteriewächter verwenden.

3 Bestimmungsgemäßer Gebrauch

Der Kühlschrank ist für folgende Verwendungszwecke geeignet:

• Einbau in Wohnwagen und Wohnmobile
• Kühlung, Tiefkühlung und Lagerung von Lebensmitteln

Der Kühlschrank ist nicht für folgende Verwendungszwecke geeignet:

• Lagerung von Medikamenten
- Lagerung von ätzenden oder lösungsmittelhaltigen Stoffen
• Einfrieren von Lebensmitteln

Der Kühlschrank ist für den Einbau in einen Schrank oder eine Einbaunische vorgesehen.

Dieser Kühlschrank ist nicht für den Einsatz im Haushalt geeignet.

Das Tiefkühlfach eignet sich für die Aufbewahrung von tiefgefrorenen Lebensmitteln, die Lagerung oder Herstellung von Eiscreme und die Herstellung von Eiswürfeln. Es ist nicht geeignet zum Einfrieren von Lebensmitteln.

Dieses Produkt ist nur für den angegebenen Verwendungszweck und die Anwendung gemäß dieser Anleitung geeignet.

Dieses Handbuch enthält Informationen, die für die ordnungsgemäße Installation und/oder den ordnungsgemäßen Betrieb des Produkts erforderlich sind. Installationsfehler und/oder ein nicht ordnungsgemäßer Betrieb oder eine nicht ordnungsgemäße Wartung haben eine unzureichende Leistung und u. U. einen Ausfall des Geräts zur Folge.

Der Hersteller übernimmt keine Haftung für Verletzungen oder Schäden am Produkt, die durch Folgendes entstehen:

• Unsachgemäße Montage oder falscher Anschluss, einschließlich Überspannung
• Unsachgemäße Wartung oder Verwendung von anderen als den vom Hersteller gelieferten Original-Ersatzteilen
• Veränderungen am Produkt ohne ausdrückliche Genehmigung des Herstellers

- Verwendung für andere als die in der Anleitung beschriebenen Zwecke

Dometic behält sich das Recht vor, das Erscheinungsbild des Produkts und dessen technische Daten zu ändern.

4 Technische Beschreibung

Der Kühlschrank ist ein Kompressorkühlschrank und ist für den Betrieb an einer 12-V---Stromversorgung ausgelegt.

HINWEIS

Für den sicheren Betrieb von 12-V-Verbrauchern in Wohnwagen während der Fahrt muss sichergestellt sein, dass das Zugfahrzeug ausreichend Spannung zur Verfügung stellt. Bei einigen Fahrzeugen kann es passieren, dass das Batteriemanagement des Fahrzeugs zum Schutz der Batterie Verbraucher automatisch abschaltet. Informieren Sie sich hierzu bei Ihrem Fahrzeughersteller.

4.1 Bedien- und Anzeigeelemente

RCD10.5ET, RCD10.5XET

Die TFT-Anzeige verfügt über folgende Bedien- und Anzeigeelemente (Abb. 1 A, Seite 4):

Symbol Beschreibung
	Anzeige für die Temperatureinstellung
	Blaue Schneeflocke: Kompressor läuft
	Weiße Schneeflocke: Kompressor läuft nicht
	Betrieb mit Gleichstrom
	Warnanzeige mit Fehlercode
User mode	Benutzermodus:
	PERFORMANCE-ModusAlle Thermostateinstellungen wählbarDer Kompressor arbeitet im hohen Drehzahlbereich, der durch Einstellungen von Stufen mit unterschiedlichen Kompressordrehzahlen definiert ist.Externer Lüftungsventilator arbeitet im hohen Drehzahlbereich
	QUIET-ModusThermostateinstellungen 1, 2 und 3 sind wählbarKompressor arbeitet im niedrigen DrehzahlbereichExterner Lüftungsventilator arbeitet im niedrigen Drehzahlbereich
	BOOST-ModusThermostateinstellungen auf Maximum festgelegtKompressor arbeitet im hohen DrehzahlbereichExterner Lüftungsventilator arbeitet im höchsten Drehzahlbereich
Settings	Einstellungen
	RahmenheizungSymbol leuchtet, wenn die Rahmenheizung in Betrieb ist. Die Rahmenheizung des Tiefkühlfachs reduziert die Kondenswasserbildung.
	Symbol leuchtet, wenn der Kühlschrank mit dem CI-Bus verbunden ist.
	Symbol leuchtet, wenn die Kindersicherung aktiviert ist:Drücken Sie den Drehknopf 3 Mal innerhalb von 1,5 Sekunden, um die Bedienelemente zu entriegeln.Nach 10 Sekunden Inaktivität werden die Bedienelemente wieder automatisch verriegelt.
	Piepton aus:Fehlermeldungen, Warnmeldungen und länger offenstehende Tür werden nicht akustisch signalisiert.
	Auswahl bestätigen und ins Hauptmenü zurückkehren

RCD10.5ES, RCD10.5XES

Die LED-Anzeige verfügt über folgende Bedien- und Anzeigeelemente (Abb. 1 B, Seite 4):

Symbol Beschreibung
1	Ein-/Austaster
	PERFORMANCE-ModusAlle Thermostateinstellungen wählbarDer Kompressor arbeitet im hohen Drehzahlbereich, der durch Einstellungen von Stufen mit unterschiedlichen Kompressordrehzahlen definiert ist.Externer Lüftungsventilator arbeitet im hohen Drehzahlbereich
	QUIET-ModusThermostateinstellungen 1, 2 und 3 sind wählbarKompressor arbeitet im niedrigen DrehzahlbereichExterner Lüftungsventilator arbeitet im niedrigen Drehzahlbereich
	BOOST-ModusThermostateinstellungen auf Maximum festgelegtKompressor arbeitet im hohen DrehzahlbereichExterner Lüftungsventilator arbeitet im höchsten Drehzahlbereich
	Fehlerwarnung
	Temperaturanzeige
	Moduswahltaste
	Temperaturwahltaste

5 Kühlschrank bedienen

5.1 Vor dem ersten Gebrauch

• Bevor Sie den neuen Kühlschrank in Betrieb nehmen, reinigen Sie ihn aus hygienischen Gründen innen und außen mit einem feuchten Tuch.
• Bei Erstinbetriebnahme des Kühlschrankes kann es zu einer Geruchsbildung kommen, die sich nach einigen Stunden verflüchtigt. Durchlüften Sie den Wohnraum gut.

▶ Lagern Sie Waren erst 4 Stunden nach Inbetriebnahme des Kühlschranks ein.
Schützen Sie das Fahrzeuginnere vor zu hoher Erwärmung (z. B. Beschattung der Fenster, Klimaanlage).
▶ Schützen Sie den Kühlschrank vor direkter Sonneneinstrahlung (z. B. Beschattung der Fenster).

5.2 Hinweise zum Einlagern von Lebensmitteln

VORSICHT! Gesundheitsgefahr

Wenn der Kühlschrank längere Zeit einer Raumtemperatur unter +10 °C ausgesetzt ist, kann eine gleichmäßige Regelung der Tiefkühlfachtemperatur nicht gewährleistet werden. Dies kann zu einem möglichen Temperaturanstieg im Tiefkühlfach und einem Auftauen des eingelagerten Gutes führen.

ACHTUNG! Beschädigungsgefahr

• Das Maximalgewicht pro Türetagere beträgt 3 kg. Das Maximalgewicht für die gesamte Tür beträgt 7,5 kg.
• Bewahren Sie keine kohlensäurehaltigen Getränke im Tiefkühlfach auf.

Die Kühlleistung kann beeinflusst werden von:

– der Umgebungstemperatur (z. B. wenn das Fahrzeug direkter Sonneneinstrahlung ausgesetzt ist)
- der Menge der zu kühlenden Lebensmittel
– der Häufigkeit des Türöffnens

Stellen Sie das Fahrzeug waagerecht ab, besonders bei Inbetriebnahme und Befüllen des Kühlschranks vor Reiseantritt.

▶ Lagern Sie Lebensmittel wie dargestellt (Abb. 1, Seite 4).

5.3 Energie sparen

• Öffnen Sie den Kühlschrank nur so oft und so lange wie nötig.
• Lassen Sie warme Speisen erst abkühlen, bevor Sie sie im Gerät kühl halten.
• Tauen Sie den Kühlschrank ab, sobald sich eine Eisschicht gebildet hat.
• Vermeiden Sie eine unnötig tiefe Innentemperatur.

• Für einen optimalen Energieverbrauch positionieren Sie die Regale und Schubladen entsprechend ihrer Position bei der Auslieferung.

• Prüfen Sie in regelmäßigen Abständen, ob die Dichtung der Tür noch richtig sitzt.

• Befreien Sie den Kondensator in regelmäßigen Abständen von Staub und Verunreinigungen.

5.4 Betrieb des Kühlschranks

HINWEIS

• Wenn der Modus QUIET oder BOOST eingestellt wird, kehrt der Kühlschrank nach 8 Stunden automatisch in den PERFORMANCE-Modus zurück, wobei dieselbe Konfiguration wie vor dem Wechsel in den Modus QUIET oder BOOST verwendet wird.
• Wählen Sie bei Umgebungstemperaturen von +15 °C bis +25 °C die mittlere Temperatureinstellung.

Betriebsmodi

Symbol Erläuterung
	PERFORMANCE-Modus:Standard-ModusAuswahl aller Temperaturstufen (1 bis 5)
	QUIET-Modus:Verringerte Lüfter- und Kompressordrehzahl mit reduzierter Geräuschentwicklung, z. B. wenn sich der Benutzer entspannen oder schlafen möchteAuswahl von drei Temperaturstufen (1 bis 3)
	BOOST-Modus:Maximale Leistung, z. B. für ein sofortiges Herunterkühlen oder nachdem eine größere Menge ungekühlter Lebensmittel in den Kühlschrank gelegt wurdeKeine Auswahl von Temperaturstufen

RCD10.5ET, RCD10.5XET

Kühlschrank einschalten:

▶ Drücken Sie den Bedienknopf 2 Sekunden lang.
√ Der Kühlschrank startet mit den zuletzt gewählten Einstellungen.

Im Menü navigieren:

1. Drücken Sie den Bedienknopf, um das Navigationsmenü (Abb. 2, Seite 5) zu aktivieren.

Drehen Sie den Bedienknopf, um das gewünschte Detailmenü auszuwählen.
▶ Drücken Sie den Bedienknopf, um das gewählte Detailmenü zu öffnen.
Drehen Sie den Bedienknopf, um durch das Detailmenü zu navigieren.
√ Ausgewählte Einstellungen werden blau angezeigt.
2. Drücken Sie den Bedienknopf, um die gewählte Einstellung auszuwählen.
3. Bestätigen Sie die Auswahl mit .

Kühlschrank ausschalten:

▶ Drücken Sie den Bedienknopf 4 Sekunden lang.
√ Es ertönt ein Piepton und der Kühlschrank schaltet sich aus.

RCD10.5ES, RCD10.5XES

Kühlschrank einschalten:

▶ Zum Einschalten des Kühlschranks drücken Sie die Taste ① 2 Sekunden lang.
√ Der Kühlschrank startet mit den zuletzt gewählten Einstellungen.

Einstellungen anpassen:

1. Drücken Sie wiederholt die Taste anzeigt.

MODE, bis die LED die gewünschte Betriebsart

1. Drücken Sie wiederholt die Taste stellt ist.

8, bis die gewünschte Temperaturstufe einge-

Kühlschrank ausschalten:

▶ Zum Ausschalten des Kühlschranks drücken Sie die Taste ① 4 Sekunden lang.

5.5 Kühlschranktür verwenden

Kühlschranktür entriegeln:

▶ Entriegeln Sie die Kühlschranktür wie dargestellt (Abb. 3, Seite 5).

√ Die Kühlschranktür lässt sich leicht öffnen und schließen, wird aber beim Schließen nicht verriegelt.

Kühlschranktür oben automatisch verriegeln:

▶ Entriegeln und öffnen Sie die Kühlschranktür wie dargestellt (Abb. 4, Seite 6).

√ Die Kühlschranktür verriegelt nach dem Schließen oben automatisch (Abb. 5, Seite 6).

Kühlschranktür vor Fahrtantritt verriegeln:

▶ Verriegeln Sie die Kühlschranktür wie dargestellt (Abb. 6, Seite 7).

5.6 VG-Fresh-Boden nutzen

RCD10.5ET, RCD10.5XET

ACHTUNG! Beschädigungsgefahr

Die maximale Beladung des VG-Fresh-Bodens beträgt 4,5 kg.

Über den Schieberegler im VG-Fresh-Boden kann die Luftfeuchtigkeit in der Gemüseschale darunter reguliert werden:

Kühlgut	Optimale Luftfeuchtigkeit		Position Schieberegler
Gemüse		hoch ➤ Schließen Sie den Schieberegler.
Obst		gering ➤ Öffnen Sie den Schiebe-regler.

VG-Fresh-Boden entnehmen und einsetzen:

▶ Gehen Sie vor wie dargestellt (Abb. 7, Seite 7).

5.7 Tragroste positionieren

WARNUNG! Gefahr des Einschließens von Kindern

Alle Tragroste sind fixiert, damit Kinder nicht in den Kühlschrank hineinsteigen können.

• Entfernen Sie die Tragroste nur zur Reinigung.

• Setzen Sie die Tragroste wieder ein und verriegeln Sie sie.

• Entnehmen Sie den Tragrost wie dargestellt (Abb. 8, Seite 8).

• Setzen Sie den Tragrost in der umgekehrten Reihenfolge wieder ein.

6 Kühlschrank lagern

ACHTUNG! Beschädigungsgefahr

Die Lagerstellung darf nicht während der Fahrt verwendet werden.

Bringen Sie die Kühlschranktür und die Tiefkühlfachtür in die Lagerstellung, wenn Sie den Kühlschrank längere Zeit nicht nutzen. Schimmelbildung wird so vermieden.

1. Tauen Sie den Kühlschrank ab (Kapitel „Kühlschrank abtauen“ auf Seite 49).
2. Drehen Sie auf einer Seite jeweils oben und unten an der Tür im Bereich der Verriegelung den Haken bis zum Anschlag heraus (Abb. 9, Seite 8).
3. Drücken Sie gegen die Kühlschranktür.

√ Der hervorstehende Pin rastet im Haken ein.

Öffnen Sie die Tür in Lagerstellung wie folgt:

1. Ziehen Sie die Tür zu sich heran.
2. Drücken Sie die herausstehenden Haken oben und unten an der Tür wieder ein.

7 Fehlersuche und Fehlerbehebung

Störung Mögliche Ursache Lösungsvorschlag

Der Kühlschrank funktioniert nicht.	Die Sicherung in der Gleichstrom-Leitung ist defekt.	► Die Sicherung an der Hauptplatine muss ersetzt werden.► Wenden Sie sich an einen zugelassenen Kundendienstbetrieb.
	Die Fahrzeug-Sicherung ist durchgebrannt.	► Tauschen Sie die Fahrzeug-Sicherung aus. (Beachten Sie dazu die Bedienungsanleitung zu Ihrem KFZ.)
	Die Fahrzeugbatterie ist entladen.	► Prüfen Sie die Fahrzeugbatterie und laden Sie diese.
	Die Temperatur des Kompressors ist zu niedrig (<0 °C).	► Verschließen/bedecken Sie alle Außenlüftungsgitter vollständig mit Isoliermaterial.
	Der Kühlschrank schaltet sich automatisch ab, wenn die Spannung nicht ausreicht (Ausschaltspannung: 10,4 V).	► Laden Sie die Batterie. Der Kühlschrank startet automatisch wieder (Einschaltspannung: 11,7 V).
Der Kühlschrank kühlt nicht ausreichend.	Die Belüftung um das Aggregat ist unzureichend.	► Prüfen Sie, ob das Lüftungsgitter frei ist.
	Der Verdampfer ist vereist.	► Prüfen Sie, ob die Kühlschranktür richtig schließt. Prüfen Sie, ob die Dichtung des Kühlschranks umlaufend korrekt anliegt und nicht beschädigt ist. Tauen Sie den Kühlschrank ab.
	Die Temperatur ist zu hoch eingestellt.	► Stellen Sie eine niedrigere Temperatur ein.
	Die Umgebungstemperatur ist zu hoch.	► Entnehmen Sie zeitweise das Lüftungsgitter, sodass die warme Luft schneller entweicht.
	Es wurden zu viele Lebensmittel gleichzeitig in den Kühlschrank gegeben.	► Entnehmen Sie einen Teil der Lebensmittel.
	Es wurden zu viele warme Lebensmittel gleichzeitig in den Kühlschrank gegeben.	► Entnehmen Sie die warmen Lebensmittel und lassen Sie sie vor der Einlagerung abkühlen.
	Der Kühlschrank ist noch nicht lange in Betrieb.	► Prüfen Sie die Temperatur erneut nach vier bis fünf Stunden.

7.1 Fehler- und Warnanzeige

Alle Fehler werden durch ein Warnsymbol, eine Fehler-ID und einen Piepton angezeigt. Der Piepton dauert 2 Minuten und wird alle 30 Minuten wiederholt, bis der Fehler behoben wurde.

RCD10.5ET, RCD10.5XET

Fehler werden durch einen Fehlercode mit Warnsymbol ( ) in der Mitte des TFT-Displays angezeigt.

Wenn mehrere Fehler auftreten, werden die Fehlercodes in der Mitte der Anzeige durchgeblättert.

Alle Störungen vom Typ WARNUNG (W) setzen sich automatisch zurück, nachdem die Störung beseitigt wurde.

Alle Störungen vom Typ FEHLER (E) müssen manuell zurückgesetzt werden:

Drücken Sie den Bedienknopf mindestens 2 Sekunden lang.
√ Ein Piepton ertönt.
√ Der Fehler ist zurückgesetzt.

Code Audioalarm Störung Lösung

W02 Nein	Temperatursensor im Kühlschrankfach defekt		► Wenden Sie sich an einen autorisierten Kundendienst.
E03	Ja	Kommunikationsfehler	► Drücken Sie die Ein-/Austaste mindestens 2 Sekunden lang.
W04 Nein	CI-Bus-Fehler	Setzt sich automatisch zurück
W10	Ja	Tür länger als 2 Minuten geöffnet	► Schließen Sie die Tür.
W11	Ja	Gleichspannung <7,5 V	Setzt sich automatisch zurück
W19	Ja	Gleichspannung <10,9 V	Setzt sich automatisch zurück
E32	Ja	Überstrom des Außenlüfters	► Drücken Sie die Ein-/Austaste mindestens 2 Sekunden lang.
E33	Ja	Kompressor startet nicht	► Drücken Sie die Ein-/Austaste mindestens 2 Sekunden lang.
E34	Ja	Kompressor überlastet	► Drücken Sie die Ein-/Austaste mindestens 2 Sekunden lang.
E35 Ja	Thermische AbschaltungKompressorsteuereinheit		► Drücken Sie die Ein-/Austaste mindestens 2 Sekunden lang.

RCD10.5ES, RCD10.5XES

Bei einer Störung blinkt die Warn-LED (⚠️) im Display.

Alle Störungen vom Typ WARNUNG (W) setzen sich automatisch zurück, nachdem die Störung beseitigt wurde.

Alle Störungen vom Typ FEHLER (E) müssen manuell zurückgesetzt werden:

▶ Drücken Sie 2 Sekunden lang.
√ Ein Piepton ertönt.
√ Der Fehler ist zurückgesetzt.

Anzahl Leuchtim-pulse	Audioalarm Fehlerart Störung Lösung
Permanent Nein W Temperatursensor im Kühlschrankfach defekt				Wenden Sie sich an einen autorisierten Kunden-dienst.
1 Ja W Gleichspannung <10,9 V Setzt sich automatisch				zurück
2	Ja	E	Überstrom des Außenlüfters	Drücken Sie die Ein-/Austaste mindestens2 Sekunden lang.
3	Ja	E	Kompressor startet nicht	Drücken Sie die Ein-/Austaste mindestens2 Sekunden lang.
4	Ja	E	Kompressor überlastet	Drücken Sie die Ein-/Austaste mindestens2 Sekunden lang.
5	Ja	E	Thermische Abschaltung Kompressorsteuereinheit	Drücken Sie die Ein-/Austaste mindestens2 Sekunden lang.
6	Nein W CI-Bus-Fehler		Setzt sich automatisch zurück
-	Ja	W	Tür länger als 2 Minuten geöffnet	Schließen Sie die Tür.

8 Reinigung und Pflege

WARNUNG! Gefahr durch Stromschlag

Trennen Sie vor jeder Reinigung und Pflege den Kühlschrank vom Netz.

ACHTUNG! Beschädigungsgefahr

• Verwenden Sie zur Reinigung keine scharfen Reinigungsmittel oder harten Gegenstände, da diese das Kühlgerät beschädigen können.
• Verwenden Sie nie harte oder spitze Werkzeuge zum Entfernen von Eisschichten oder zum Lösen festgefrorener Gegenstände.
• Verwenden Sie keine mechanischen oder andere Hilfsmittel, um den Abtauvorgang zu beschleunigen.

▶ Reinigen Sie das Kühlgerät regelmäßig und sobald es verschmutzt ist mit einem feuchten Tuch.
Achten Sie darauf, dass kein Wasser in die Dichtungen tropft. Dies kann die Elektronik beschädigen.
Wischen Sie den Kühlschrank nach dem Reinigen mit einem Tuch trocken.
Prüfen Sie den Tauwasserabfluss regelmäßig.

Reinigen Sie den Tauwasserabfluss, falls nötig. Wenn er verstopft ist, sammelt sich das Tauwasser auf dem Boden des Kühlschranks.

WARNUNG! Brandgefahr

• Reparaturen, Wartungsarbeiten und das Wiederaufladendes Geräts dürfen nur durch qualifiziertes Personal durchgeführt werden.
• Der Kühlkreislauf dieses Geräts enthält entzündliches Kühlmittel.
• Durch eine unsach gemäß che Gefahren entstehen.
• Bitte beachten Sie, dass eigenständig oder nicht fachgerecht durchgeführte Reparaturen die Sicherheit gefährden und zum Erlöschen der Garantie führen können.

8.1 Kühlschrank abtauen

ACHTUNG! Beschädigungsgefahr

Verwenden Sie keine mechanischen Werkzeuge und keinen Föhn zum Entfernen von Eisschichten oder zum Lösen festgefrorener Gegenstände.

Mit der Zeit bildet sich Reif auf den Kühlrippen im Inneren des Kühlschranks. Wenn diese Reifschicht etwa 3 mm beträgt, sollten Sie den Kühlschrank abtauen.

▶ Gehen Sie vor wie dargestellt (Abb. 10, Seite 9).

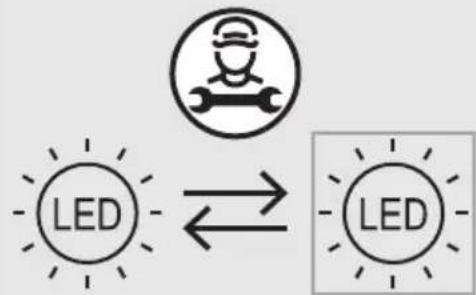

8.2 LED-Leuchtmittel austauschen

ACHTUNG! Beschädigungsgefahr

Die Lichtquelle darf nur durch den Hersteller, einen Kundendienst oder eine entsprechend qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt defekt sein, wenden Sie sich bitte an Ihren Fachhändler oder die Niederlassung des Herstellers in Ihrem Land (siehe dometic.com/dealer).

Bitte senden Sie bei einem Reparatur- bzw. Gewährleistungsantrag folgende Unterlagen mit dem Produkt ein:

• eine Kopie der Rechnung mit Kaufdatum
• einen Reklamationsgrund oder eine Fehlerbeschreibung

Bitte beachten Sie, dass eigenständig oder nicht fachgerecht durchgeführte Reparaturen die Sicherheit gefährden und zum Erlöschen der Garantie führen können.

10 Entsorgung

ACHTUNG!

Die Isolierung des Kühlgeräts enthält brennbares Cyclopentan und erfordert ein besonderes Entsorgungsverfahren. Entsorgen Sie das Kühlgerät am Ende seiner Nutzungsdauer in einem entsprechenden Recyclingcenter.

▶ Geben Sie das Verpackungsmaterial möglichst in den entsprechenden Recycling-Müll.
Wenden Sie sich an ein örtliches Recyclingzentrum oder einen Fachhändler, um zu erfahren, wie Sie das Produkt gemäß den geltenden Entsorgungsvorschriften entsorgen können.

Recycling von Produkten mit Batterien, wiederaufladbaren Batterien und Leuchtmitteln

▶ Entfernen Sie Batterien, wiederaufladbare Batterien und Leuchtmittel, bevor Sie das Produkt recyceln.
▶ Geben Sie bitte Ihre defekten Akkus oder verbrauchten Batterien beim Händler oder bei einer Sammelstelle ab.
▶ Batterien, wiederaufladbare Batterien und Leuchtmittel gehören nicht in den Hausmüll.
Wenn Sie das Gerät endgültig entsorgen möchten, informieren Sie sich bitte bei Ihrem Wertstoffhof vor Ort oder bei Ihrem Fachhändler, wie dies gemäß den geltenden Entsorgungsvorschriften zu tun ist.
Das Produkt kann kostenlos entsorgt werden.

11 Technische Daten

Die aktuelle EU-Konformitätserklärung für Ihr Gerät erhalten Sie auf der jeweiligen Produktseite auf dometic.com oder direkt über den Hersteller (siehe dometic.com/dealer).

Dieses Gerät entspricht der UN ECE-Regelung R10.

	RCD10.5ES, RCD10.5ET RCD10.5XES, RCD10.5XET
Kapazität
Bruttoinhalt	176 l	200 l
Kühlschrankfach	140 l	159 l
Tiefkühlfach	35,7 l	40,6 l
Anschlussspannung	12 V---	12 V---
Durchschnittliche Leistungsaufnahme	75 W 75 W
Energieverbrauch	0,65 kWh/24 h	0,83 kWh/24 h
PERFORMANCE-Modus	42,4 Ah/24 h	52,9 Ah/24 h
Klimaklasse N, ST N, ST
Kältemittel R600a R600a
Bestandsmenge Kältemittel 34 g 34 g
CO2-Äquivalent	0,000102 t	0,000102 t
Treibhauspotential (GWP)	3	3
Geräuschemission	39 dB(A)	39 dB(A)
Abmessungen H x B x T (in mm)	1283 x 523 x 550	1283 x 523 x 605
Gewicht	38 kg	39,5 kg
Prüfung/Zertifikat	CE UKCA

11 Technische gegevens
