KÄYTTÖOHJE RCD 10.5XET DOMETIC

FI Kompressorijääkaappi Käyttöohje 222

Lue nämä ohjeet huolellisesti ja noudata kaikkia tämän tuotteen käyttöohjeissa annettuja ohjeita, määräyksiä ja varoituksia. Näin varmistat, että tuotteen asennus, käyttö ja huolto sujuu aina oikein. Näiden ohjeiden TÄYTYY jäädä tuotteen yhteyteen.

Käyttämällä tuotetta vahvistat lukeneesi kaikki ohjeet, määräykset ja varoitukset huolellisesti ja että ymmärrät ja hyväksyt tässä annetut ehdot. Sitoudut käyttämään tuotetta ainoastaan sen käyttötarkoitukseen ja ilmoitetuissa käyttökohteissa ja noudattaen tässä tuotteen käyttöohjeessa annettuja ohjeita, määräyksiä ja varoituksia sekä voimassa olevia lakeja ja määräyksiä. Tässä annettujen ohjeiden ja varoitusten lukematta ja noudattamatta jättäminen voi johtaa omaan tai muiden loukkaantumiseen, tuotteen vaurioitumiseen tai muun ympärillä olevan omaisuuden vaurioitumiseen. Tähän tuotteen käyttöohjeeseen, ohjeisiin, määräyksiin ja varoituksiin sekä oheisdokumentteihin voidaan tehdä muutoksia ja niitä voidaan päivittää. Katso ajantasaiset tuotetiedot osoitteesta documents.dometic.com.

Sisältö

1 Symbolien selitykset 222
2 Turvallisuusohjeet 223
3 Käyttötarkoitus.... 227
4 Tekninen kuvaus 228
5 Jääkaapin käyttö. 230
6 Jääkaapin varastointi 235
7 Vianetsintä 235
8 Puhdistus ja hoito 238
9 Takuu 240
10 Hävittäminen 240
11 Tekniset tiedot....241

1 Symbolien selitykset

VAROITUS!

Turvallisuusohjeet: viittaavat vaaralliseen tilanteeseen, joka voi johtaa kuolemaan tai vakavaan loukkaantumiseen, jos ohjeita ei noudateta.

HUOMIO!

Turvallisuusohjeet: viittaavat vaaralliseen tilanteeseen, joka voi johtaa lievään tai kohtalaiseen loukkaantumiseen, jos ohjeita ei noudateta.

HUOMAUTUS!

viittaavat tilanteeseen, joka voi johtaa esinevahinkoon, jos ohjeita ei noudateta.

OHJE

Tuotteen käyttöä koskevia lisätietoja.

2 Turvallisuusohjeet

2.1 Perusturvallisuus

VAROITUS! Näiden varoitusten noudattamatta jättäminen voi johtaa kuolemaan tai vakavaan vammaan.

Sähköiskun vaara

• Jääkaapin saavat asentaa ja irrottaa ainoastaan tehtävään pätevät henkilöt.
• Jääkaappia ei saa ottaa käyttöön, jos siinä on näkyviä vaurioita.
• Ainoastaan ammattilaiset saavat korjata tätä jääkaappia. Epäasianmukaisista korjauksista saattaa aiheutua huomattavia vaaroja tai vahinkoa jääkaapille.
• Jos tämän jääkaapin liitäntäjohto vaurioituu, valmistajan tai valtuutetun asiakaspalvelun tai vastaavasti pätevän henkilön pitää vaihtaa se vaaran välttämiseksi.
• Kun sijoitat jääkaappia paikalleen, varmista, ettei virtajohto tartu kiinni mihinkään eikä vaurioidu.
• Älä sijoita siirrettäviä pistorasialistoja tai siirrettäviä virtalähteitä jääkaapin taakse.
• Liitä laite pistorasiaan, jolla liitäntä on varmasti tukeva, etenkin jos laite täytyy maadoittaa.

Palovaara

- Jäähdytyskierron sisältämä kylmäaine on helposti syttyvää, ja jos sitä vuotaa, on olemassa vaara, että tilaan kertyy palavia kaasuja, jos laite on pienessä tilassa.

Jos jäähdytyskierrossa on mikä tahansa vaurio:

– Pidä avoliekit ja mahdolliset sytytyslähteet loitolla jääkaapista.
– Tuuleta tila huolellisesti.
- Kytke jääkaappi pois päältä.

Jos jääkaapissa on R600a-kylmäainetta:

- Jäähdytyskierto sisältää pienen määrän ympäristöystävällistä mutta syttyvää kylmäainetta. Se ei vahingoita otsonikerrosta eikä edistä kasvihuoneilmiötä. Vuotava kylmäaine voi syttyä.

• Älä käytä äläkä säilytä jääkaappia suljetussa tilassa, jossa ilma ei liiku lainkaan tai liikkuu vain minimaalisen vähän.
• Varmista, että jääkaapin asennussyvennyksessä ei ole sähkökomponentteja eikä valaisimia, jotka normaalissa tai normaalista poikkeavassa käytössä synnyttävät kipinöitä tai valokaaria (esim. releet tai sulakerasiat).

Räjähdysvaara

• Älä suihkuta aerosoleja tämän jääkaapin läheisyydessä, kun laite on käytössä.
• Älä säilytä jääkaapissa räjähdysalttiita esineitä kuten aerosolipurkkeja, joissa on ponneainetta.

Terveysvaara

• Tätä jääkaappia voivat käyttää valvonnan alaisuudessa myös vähintään 8-vuotiaat lapset samoin kuin henkilöt, joiden fyysiset, aistinvaraiset tai henkiset kyvyt ovat rajoittuneet tai joilta puuttuu laitteen käytön vaatima kokemus tai tietämys, mikäli edellä mainittuja henkilöitä on opastettu käyttämään jääkaappia turvallisesti ja mikäli henkilöt ymmärtävät laitteen käyttöön liittyvät riskit.
• 3–8-vuotiaat lapset saavat täyttää ja tyhjentää jääkaappia.
• Lapset eivät saa puhdistaa laitetta eivätkä ryhtyä käyttäjän suoritetta-vaksi tarkoitettuihin huoltotöihin ilman valvontaa.
• Lapsia tulee valvoa sen varmistamiseksi, etteivät he leiki jääkaapilla.

Lasten loukkuun jäämisen vaara

• Varmista, että hyllyt on asennettu ja varmistettu niin, etteivät lapset voi lukita itseään jääkaapin sisälle.

• Ennen kuin hävität vanhan jääkaapin:

• Irrota laatikko.
  – Jätä hyllyt jääkaappiin, jotta lapset eivät voi kiivetä kaapin sisälle.
  – Nosta ovet pois paikaltaan.

HUOMIO! Näiden varoitusten noudattamatta jättäminen voi johtaa vähäiseen tai kohtalaiseen vammaan.

Terveysvaara

• Jääkaappi on kiinnitettävä asennusohjeen mukaisesti, jotta jääkaapin epävakaudesta aiheutuva vaara voidaan välttää.
• Pidä jääkaapissa ja sen syvennyksessä tai upotuskalusteessa olevat tuu- letusaukot vapaina esteistä.

• Älä käytä muita kuin valmistajan suosittelemia välineitä tai muita keinoja sulatuksen nopeuttamiseen.

• Älä missään tapauksessa avaa tai vaurioita jäähdytyskiertoa.

• Älä käytä jääkaapin sisällä sähkölaitteita, ellei valmistaja suosittele näitä sähkölaitteita tähän tarkoitukseen.

Loukkaantumisvaara

• Älä käytä tai säilytä syttyviä materiaaleja tässä jääkaapissa tai sen lähellä.
• Älä aseta mitään jääkaapin päälle tai sitä vasten.
• Älä tee tähän jääkaappiin mitään muutoksia.

A

HUOMAUTUS!

Vahingonvaara

• Vertaa tietolevyn jännitetietoja käytettävissä olevaan energiansyöttöön.
• Älä altista jääkaappia lämpölähteille (lämmitys, suora auringonpaiste, kaasu-uunit jne.).
• Huolehdi siitä, että kondenssiveden tyhjennysaukko pysyy aina puhtaana.
• Älä puhdista ajoneuvon tuuletusritilän ympäristöä korkeapainepesurilla.
• Jääkaappia ei saa asettaa alttiiksi sateelle.

2.2 Turvallisuus käytössä

!

HUOMIO! Näiden varoitusten noudattamatta jättäminen voi johtaa vähäiseen tai kohtalaiseen vammaan.

Terveysvaara

• Varmista, että panet jääkaappiin vain esineitä tai tuotteita, joita saa säilyttää valitussa lämpötilassa.
• Elintarvikkeita saa säilyttää vain alkuperäispakkauksissa tai tarkoitukseen sopivissa astioissa.
• Oven avaaminen pitkiksi ajoiksi voi merkittävästi nostaa lämpötilaa jääkaapin lokeroissa.
• Puhdista säännöllisesti pinnat, jotka voivat joutua kosketuksiin elintarvikkeiden ja suojaamattomien viemärijärjestelmän osien kanssa.
• Säilytä raaka liha ja kala jääkaapissa sopivissa säilytysastioissa, niin että ne eivät ole kosketuksissa muiden elintarvikkeiden kanssa eikä niistä voi valua mitään muihin elintarvikkeisiin.

- Jos jääkaappi jätetään tyhjäksi pitkäksi ajaksi:

• Kytke jääkaappi pois päältä.
  – Sulata jääkaappi.
  – Puhdista ja kuivaa jääkaappi.
  – Jätä ovi auki, jotta jääkaapin sisälle ei pääse muodostumaan hometta.

Loukkaantumisvaara

• Äläkoskesaranaan.
• Sulje ja salpaa jääkaapin ovi ennen ajon alkua.
• Jääkaapin taustapuolella oleva kylmäkoneisto kuumenee käytössä voimakkaasti. Suojaudu kosketukselta lämpöä johtavien osien kanssa, kun otat tuuletusritilät paikoiltaan.

HUOMAUTUS! Vahingonvaara

• Älä nojaa avointa jääkaapin ovea vasten.
• Sijoita painavat esineet kuten pullot ja tölkit aina jääkaapin oveen, vihanneskaukaloon tai alimmalle hyllylle.
• Jos jääkaapissa on kaksiosainen ovi eikä ovea ei ole lukittu oikein vastakkaiselta puolelta, työnnä ovea kyseisen puolen ylä- ja alaosasta, kunnes ovi lukittuu paikalleen.
• Huolehdi siitä, ettei tuuletusaukkoja peitetä.
  • Ylikuumenemisvaara!

Huolehdi aina siitä, käytössä syntyvä lämpö saadaan johdettua riittävän hyvin pois. Huolehdi siitä, että jääkaappi on riittävän etäällä seinistä tai esineistä, jotta ilma pääsee kiertämään.

• Älä täytä sisätilaa jäällä tai nesteellä.
• Suojaa jääkaappi ja johto kuumuudelta ja kosteudelta.

OHJE

• Ota yhteyttä ajoneuvosi valmistajaan, jos ajoneuvosi akkuohjaus kytkee jääkaapin pois päältä akun suojaamiseksi.
• Aseta jääkaapin ovi ja pakastimen ovi talviasentoon, jos jääkaappia ei ole määrä käyttää pitkään aikaan. Näin vältetään homeen muodostuminen.
• Valitse keskimääräinen lämpötila-asetus, jos ympäristön lämpötila on +15 °C ... +25 °C.

- Huomaa seuraava ruokahävikin välttämiseksi:

– Pidä lämpötilan heilahtelu mahdollisimman pienenä. Avaa pakastin vain tarvittaessa ja vain niin pitkäksi aikaa kuin on tarpeen. Säilytä elintarvikkeet niin, että ilma pääsee kiertämään hyvin.
– Jos lämpötilaa voidaan säätää: Säädä lämpötila elintarvikkeiden määrää ja tyyppiä vastaavaksi.
– Sijoittele erityyppiset elintarvikkeet kuvien esittämällä tavalla.
– Elintarvikkeeseen voi helposti tarttua hajua tai makua tai siitä voi irrota näitä. Säilytä elintarvikkeet aina peitettyinä tai suljetuissa astioissa/pulloissa.

2.3 Turvallisuus tasavirtakäytössä

HUOMAUTUS! Vaurion vaara

- Valitse tasavirtakäyttö ainoastaan, kun ajoneuvon moottori on käynnissä ja laturi tuottaa tarpeeksi jännitettä tai kun käytät akkuvahtia.

3 Käyttötarkoitus

Jääkaappi soveltuu seuraaviin:

• asennettavaksi asuntovaunuihin ja matkailuautoihin
• elintarvikkeiden jäähdyttämiseen, pakastamiseen ja säilyttämiseen

Jääkaappi ei sovellu seuraaviin:

• lääkkeiden säilyttämiseen
• syövyttävien aineiden tai liuottimia sisältävien aineiden säilyttämiseen
• elintarvikkeiden nopeaan pakastamiseen

Jääkaappi on tarkoitettu asennettavaksi kaapistoon tai asennussyvennykseen.

Tätä jääkaappia ei ole tarkoitettu kotikäyttöön.

Pakastelokerot sopivat pakastettujen elintarvikkeiden säilyttämiseen, jäätelön säilyttämiseen ja valmistamiseen sekä jääkuutioiden valmistamiseen. Laite ei sovellu aiemmin sulatettujen elintarvikkeiden pakastamiseen.

Tämä tuote soveltuu ainoastaan näissä ohjeissa ilmoitettuun käyttötarkoitukseen ja käyttökohteeseen.

Näistä ohjeista saat tuotteen asianmukaiseen asennukseen ja/tai käyttöön tarvittavat tiedot. Väärin tehdyn asennuksen ja/tai väärän käyttötavan tai vääränlaisen huollon seurauksena laite ei toimi tyydyttävästi, ja se saattaa mennä epäkuntoon.

Valmistaja ei ota vastuuta tapaturmista tai tuotevaurioista, jotka johtuvat seuraavista:

• Väärin tehty asennus tai liitäntä, ylijännite mukaan lukien
• Väärin tehty huolto tai muiden kuin valmistajalta saatavien alkuperäisten varaosien käyttö
• Tuotteeseen ilman valmistajan nimenomaista lupaa tehdyt muutokset
• Käyttö muuhun kuin tässä ohjeessa ilmoitettuun tarkoitukseen

Dometic pidättää itsellään oikeuden muutoksiin tuotteen ulkonäössä ja spesifikaati-oissa.

4 Tekninen kuvaus

Jääkaappi on kompressorijääkaappi. Se on suunniteltu toimimaan 12 V--- -tehonsyö-töllä.

OHJE

Varmista, että vetoauton syöttöjännite asuntovaunun 12 V:n sähkölaitteille on ajon aikana riittävä. Siten sähkölaitteita voi käyttää turvallisesti. Eräissä ajoneuvoissa akun akunhallintajärjestelmä saattaa katkaista automaattisesti virran sähkölaitteista ajoneuvon akun suojaamiseksi. Pyydä tietoja ajoneuvosi valmistajalta.

4.1 Käyttö- ja näyttölaitteet

RCD10.5ET, RCD10.5XET

TFT-näyttö on varustettu seuraavilla painikkeilla ja näyttöelementeillä (kuva 1 A, sivulla 4):

Symboli Kuvaus
	Lämpötila-asetuksen ilmaisin
	Sininen lumihutale: kompressori on käynnissä
	Valkoinen lumihutale: kompressori ei ole käynnissä
	Tasavirtakäyttö
	Varoitusilmaisin ja virhekoodi

User mode

Käyttäjätila:

Symboli Kuvaus
		PERFORMANCE-tilaKaikki termostaatti-asetuksen valittavissaKompressori toimii suurella kierrosluvulla; kompressorin kierrosluku riippuu tasonsäätöasetuksistaUlkoinen tuuletin toimii suurella kierrosluvulla
	×	QUIET-tilaTermostaattiasetukset 1, 2 ja 3 ovat valittavissaKompressori toimii pienellä kierrosluvullaUlkoinen tuuletin toimii pienellä kierrosluvulla
		BOOST-tilaTermostaattiasetukset kiinteästi maksimissaanKompressori toimii suurella kierrosluvullaUlkoinen tuuletin toimii suurimmalla kierrosluvulla
Settings	Asetukset
		Kehyksen lämmitinSymboli syttyy rungon lämmittimen ollessa toiminnassa. Pakastelokeron rungon lämmitin vähentää kosteuden tiivistymistä.
	CI	Symboli syttyy, jos jääkaappi yhdistetään Cl-väylään.
	6	Symboli syttyy, kun lapsilukko on päällä:Avaa säätimet painamalla pyörivää nuppia 3 kertaa 1,5 sekunnin sisällä.Kun laitetta ei ole käytetty 10 sekuntiin, säätimet lukittuvat automaattisesti uudelleen.
	×	Äänimerkit pois käytöstä:Laite ei anna äänimerkkiä virheilmoituksista, varoituksista eikä oven jäämisestä auki pitkäksi aikaa.
		Valinnan vahvistaminen ja paluu päävalikkoon

RCD10.5ES, RCD10.5XES

LED-näyttö on varustettu seuraavilla painikkeilla ja näyttöelementeillä (kuva 1 B, sivulla 4):

Symboli Kuvaus
1	Virtapainike
	PERFORMANCE-tilaKaikki termostaatti-asetuksen valittavissaKompressori toimii suurella kierrosluvulla; kompressorin kierros-luku riippuu tasonsäätöasetuksistaUlkoinen tuuletin toimii suurella kierrosluvulla
	QUIET-tilaTermostaattiasetukset 1, 2 ja 3 ovat valittavissaKompressori toimii pienellä kierrosluvullaUlkoinen tuuletin toimii pienellä kierrosluvulla
	BOOST-tilaTermostaattiasetukset kiinteästi maksimissaanKompressori toimii suurella kierrosluvullaUlkoinen tuuletin toimii suurimmalla kierrosluvulla
	Virhevaroitus
	Lämpötilanäyttö
	Käyttötilan valintapainike
	Lämpötilan valintapainike

5 Jääkaapin käyttö

5.1 Ennen ensimmäistä käyttökertaa

• Puhdista uusi jääkaappi hygieenisistä syistä kostealla liinalla sekä sisältä että ulkoa ennen kuin otat laitteen käyttöön.
• Kun jääkaappi otetaan käyttöön ensimmäistä kertaa, voi esiintyä heikkoa hajua, joka haihtuu muutaman tunnin kuluttua. Tuuleta asuintila hyvin.
• Älä säilytä jääkaapissa tuotteita ensimmäisten 4 tunnin aikana käynnistyksen jälkeen.

▶ Huolehdi siitä, että ajoneuvon sisätilat eivät kuumene liikaa (esimerkiksi ikkunoihin asennettavien aurinkosuojien tai ilmastointilaitteen avulla).
▶ Suojaa jääkaappi suoralta auringonpaisteelta (esimerkiksi ikkunoihin asennetta-vien aurinkosuojien avulla).

5.2 Ohjeita elintarvikkeiden kylmäsäilytykseen

HUOMIO! Terveysvaara

Jos jääkaappi on pitkään alle +10 °C:n huonelämpötilassa, pakastelokeron lämpötila ei mahdollisesti pysy tasaisena. Tällöin pakastelokeron lämpötila voi kohota ja säilytettävät tuotteet sulaa.

HUOMAUTUS! Vahingonvaara

• Enimmäispaino yksittäisen ovihyllyn kohdalla on 3 kg. Enimmäispaino koko oven kohdalla on 7,5 kg.
• Älä säilytä hiilihappopitoisia juomia pakastelokerossa.

Seuraavat tekijät voivat vaikuttaa jäähdytystehoon:

• ympäristön lämpötila (esimerkiksi ajoneuvon altistuminen suoralle auringon-paisteelle)
  – jäähdytettävien elintarvikkeiden määrä
• oven avaamistiheys

Pysäköi ajoneuvo vaakasuoraan, etenkin jääkaapin käyttöönoton ja täytön ajaksi ennen matkaan lähtöä.

▶ Säilytä elintarvikkeet siten kuin kohdassa kuva 1, sivulla 4 on esitetty.

5.3 Energian säästäminen

• Avaa jääkaappi vain silloin ja vain niin pitkäksi aikaa kuin on tarpeen.
• Anna lämpimien elintarvikkeiden jäähtyä, ennen kuin panet niitä laitteeseen kylmäsäilytettäviksi.
• Sulata jääkaappi heti, kun siihen on muodostunut jääkerros.
• Vältä tarpeettoman matalaa sisälämpötilaa.
• Ihanteellisen energiankulutuksen saavuttamiseksi laita sijoita ja laatikot niin kuin ne olivat toimituksen yhteydessä.
• Varmista säännöllisin määrääjoin, että oven tiiviste istuu kunnolla.
• Puhdista lauhdutin säännöllisin väliajoin pölystä ja liasta.

5.4 Jääkaapin käyttö

OHJE

• Kun asetat käyttöön QUIET- tai BOOST-tilan, jääkaappi palaa 8 tunnin kuluttua automaattisesti PERFORMANCE-tilaan ja käyttää samaa konfiguraatiota kuin ennen QUIET- tai BOOST-tilaan siirty-mistä.
• Valitse keskimääräinen lämpötila-asetus, mikäli ympäristön lämpötila on +15 °C ... +25 °C.

Toimintatilat

Symboli Selitys
	PERFORMANCE-tila:StandarditilaKaikkien lämpötilatasojen (1–5) valinta
	QUIET-tila:Pienempi tuulettimen ja kompressorin nopeus ja vähäisempi melu, esimerkiksi jos käyttäjä haluaa rentoutua tai nukkuaKolmen lämpötilatason (1–3) valinta
	BOOST-tila:Huipputeho esimerkiksi nopeaan jäähdyttämiseen tai jos jääkaappiin on pantu suurempi määrä jäähdyttämättömiä elintarvikkeitaEi lämpötilatason valintaa

RCD10.5ET, RCD10.5XET

Jääkaapin kytkemiseksi päälle:

▶ Paina kiertopainiketta 2 sekunnin ajan.
√ Jääkaappi käynnistyy useimmin valittujen asetusten mukaisesti.

Valikossa liikkumiseksi:

1. Aktivoi navigointivalikko painamalla kiertopainiketta (kuva 2, sivulla 5).

▶ Yksityiskohtien valikko valitaan kääntämällä kiertopainiketta.
▶ Valittu yksityiskohtien valikko avataan painamalla kiertopainiketta.
▶ Yksityiskohtien valikon kohdasta toiseen voi liikkua kiertämällä kiertopainiketta.
√ Valitut asetukset ovat näytössä sinisiä.

1. Valitin asetuksen kohdalle siirrytään painamalla kiertopainiketta.
2. Valinta vahvistetaan painamalla painiketta .

Jääkaapin kytkemiseksi pois päältä:

▶ Paina kiertopainiketta 4 sekunnin ajan.
√ Laite antaa äänimerkin, ja jääkaappi kytkeytyy pois päältä.

RCD10.5ES, RCD10.5XES

Jääkaapin kytkemiseksi päälle:

Kytke jääkaappi päälle painamalla painiketta ^1 2 sekuntia.
√ Jääkaappi käynnistyy useimmin valittujen asetusten mukaisesti.

Säätöjen muuttamiseksi:

1. Paina painiketta MODE niin monta kertaa, että haluamasi toimintatilan LED-valo palaa.
2. Paina painiketta nün monta kertaa, että haluamasi lämpötila on asetettu.

Jääkaapin kytkemiseksi pois päältä:

▶ Kytke jääkaappi pois päältä painamalla painiketta ① 4 sekuntia.

5.5 Jääkaapin oven käyttäminen

Jääkaapin oven vapautus:

▶ Vapauta jääkaapin ovi kuvan mukaisesti (kuva 3, sivulla 5).
√ Jääkaapin oven voi avata ja sulkea helposti, mutta se ei lukitu sulkeutuessaan.

Jääkaapin oven lukitsemiseksi automaattisesti ylhäältä:

▶ Vapauta ja avaa jääkaapin ovi kuvan mukaisesti (kuva 4, sivulla 6).
√ Jääkaapin ovi lukittuu ylhäältä automaattisesti sulkemisen jälkeen (kuva 5, sivulla 6).

Jääkaapin oven lukitsemiseksi ennen ajamaan lähtemistä:

▶ Lukitse jääkaapin ovi kuvan mukaisesti (kuva 6, sivulla 7).

5.6 VG-Fresh-alustan käyttäminen

RCD10.5ET, RCD10.5XET

HUOMAUTUS! Vahingonvaara

VG-Fresh-alustan enimmäiskantavuus on 4,5 kg.

VG-Fresh-alustan liukusäätimellä voidaan säädellä sen alapuolella olevan vihanneslo- keron kosteutta:

Kylmätuote Sopiva ilmankosteus Liukusäätimen asento

Vihannekset	[KWC3]	Korkea ▶	Sulje liukusäädin.
Hedelmät		Matala ▶	Avaa liukusäädin.

VG-Fresh-alustan irrottamiseksi ja asettamiseksi:

▶ Toimi kuvan mukaisesti (kuva 7, sivulla 7).

5.7 Hyllyjen sijoittaminen paikalleen

VAROITUS! Lasten loukkuun jäämisen vaara

Kaikki hyllyt on kiinnitetty paikalleen, jotta lapset eivät voi kiivetä jääkaappiin.

• Poista hyllyt paikaltaan vain puhdistusta varten.

• Asenna ja lukitse hyllyt takaisin paikalleen.

• Irrota hylly kuvan mukaisesti (kuva 8, sivulla 8).

• Asenna hylly takaisin paikalleen päinvastaisessa järjestyksessä.

6 Jääkaapin varastointi

HUOMAUTUS! Vahingonvaara

Varastointiasentoa ei saa käyttää ajon aikana.

Aseta jääkaapin ovi ja pakastelokeron ovi varastointiasentoon, jos tarkoituksenasi ei ole käyttää jääkaappia pitkään aikaan. Näin vältetään homeen muodostuminen.

1. Sulata jääkaappi (kap. "Jääkaapin sulattaminen" sivulla 239).
2. Kierrä lukitusmekanismin lähellä oleva koukku vasteeseen saakka ulos oven ylä- ja alaosasta oven toiselta puolelta (kuva 9, sivulla 8).
3. Paina jääkaapin ovea.

√ Ulkoneva tappi lukittuu koukkuun.

Avaa ovi varastointiasennossa seuraavalla tavalla:

1. Vedä ovea itseäsi kohti.
2. Paina oven ylä- ja alaosassa olevat ulkonevat koukut takaisin sisään.

7 Vianetsintä

Häiriö Mahdollinen syy Ratkaisuehdotus

Jääkaappi ei toimi. Tasavirtajohdon sulake on pala-nut.	► Emolevyn sulake on vaihdettava.► Ota yhteyttä valutettuun huolto-palveluun.
Ajoneuvosulake on palanut.	► Vaihda ajoneuvosulake. (Katso ohjeet ajoneuvon käyttöohjeesta.)
Ajoneuvon akku on purkautunut.	► Tarkasta ajoneuvon akku ja lataa se.
Kompressorin lämpötila on liian matala (<0 °C).	► Sulje/peitä kaikki ulkoiset tuuletus-ritilät kokonaan eristävällä materi-aalilla.
Jääkaappi kytkeytyy automaatti-sesti pois, jos jännite ei ole riittävä (katkaisujännite: 10,4 V).	► Lataa akku. Jääkaappi käynnistyy uudelleen automaattisesti (päälle-kytkentäjännite: 11,7 V).

Häiriö Mahdollinen syy Ratkaisuehdotus

Jääkaapin jähdytysteho on riittämätön.	Tuuletus kylmäkoneiston ympä- rillä on riittämätön.	► Tarkasta, etteivät tuuletusritilät ole minkään peitossa.
	Haihdutin on jäässä. ► Tarkasta, sulkeutuuko jääkaapin ovi kunnolla. Varmista, että jääkaa- pin tiiviste on ehjä ja asennettu oikein paikalleen. Sulata jää- kaappi.
	Lämpötila on säädetty liian kor- keaksi.	► Aseta matalampi lämpötila.
	Ympäristön lämpötila on liian kor- kea.	► Irrota tuuletusritilät väliaikaisesti, jotta lämmin ilma pääsee poistu- maan nopeammin.
	Jääkaappiin on sijoitettu liian pal- jon elintarvikkeita kerrallaan.	► Poista joitakin elintarvikkeita.
	Jääkaappiin on sijoitettu liian pal- jon lämpimiä elintarvikkeita kerral- laan.	► Ota lämpimät elintarvikkeet pois ja anna niiden jäähtyä ennen jää- kaappiin sijoittelua.
	Jääkaappi ei ole ollut vielä pitkään käytössä.	► Tarkista lämpötila uudelleen nel- jän, viiden tunnin kuluttua.

7.1 Virheiden ja varoitusten ilmaisu

Laite ilmaisee kaikki häiriöt varoitussymbolin, häiriön tunnisteen ja äänimerkin avulla. Äänimerkki hälyttää 30 minuutin välein 2 minuutin ajan kerrallaan, kunnes häiriö on poistettu.

RCD10.5ET, RCD10.5XET

Laite ilmaisee häiriöt TFT-näytön keskelle ilmestyvällä häiriökoodilla ja varoitussymbolilla ()

Jos ilmenee useita vikoja, vikakoodit pyörivät näytön keskellä.

Kaikki VAROITUS-tyypin (W) häiriöt kuittautuvat automaattisesti häiriön poistamisen jälkeen.

Kaikki VIRHE-tyypin (E) häiriöt on kuitattava manuaalisesti:

▶ Paina kiertopainiketta vähintään 2 sekunnin ajan.
√ Kuultavissa on äänimerkki.
√ Virhe on kuitattu.

Koodi Äänihälytys Häiriö Ratkaisu
W02	Ei	Viallinen tila-anturi	kylmätilan	Δmpõta yhteyttä valmistajan hyväksymään asiakaspalvelupistee-seen.
E03	Kyllä	Tietoliikennevirhe		► Paina päälle/pois-painiketta vähintään 2 sekuntia.
W04 Ei Cl-väylän vika Kuittautuu automaattisesti
W10	Kyllä	Ovi auki yli 2 minuutin ajan		► Sulje ovi.
W11 Kyllä Tasavirran jännite < 7,5 V			Kuittautuu automaattisesti
W19	Kyllä	Tasavirran jännite < 10,9 V		Kuittautuu automaattisesti
E32	Kyllä	Ulomman tuulettimen ylivirta		► Paina päälle/pois-painiketta vähintään 2 sekuntia.
E33	Kyllä	Kompressori ei käynnisty		► Paina päälle/pois-painiketta vähintään 2 sekuntia.
E34	Kyllä	Kompressorin ylikuorma		► Paina päälle/pois-painiketta vähintään 2 sekuntia.
E35 Kyllä	Kompressorin ohjausyksikön terminen katkaisu			► Paina päälle/pois-painiketta vähintään 2 sekuntia.

RCD10.5ES, RCD10.5XES

Jos laitteeseen tulee vika, näytössä alkaa vilkkua varoitus-LED (⚠️).

Kaikki VAROITUS-tyypin (W) häiriöt kuittautuvat automaattisesti häiriön poistamisen jälkeen.

Kaikki VIRHE-tyypin (E) häiriöt on kuitattava manuaalisesti:

▶ Paina painikettai 2 sekunnin ajan.
√ Kuultavissa on äänimerkki.
√ Virhe on kuitattu.

Vilkahdusten lukumäärä	Äänihälytys	Vian tyyppi	Häiriö Ratkaisu
Jatkuva Ei	W	Viallinen kylmätilan lämpö- tila-anturi		► Ota yhteyttä val- mistajan hyväksy- mään asiakaspalvelupis- teeseen.
1	Kyllä	W	Tasavirran jännite < 10,9 V	Kuittautuu automaatti- sesti
Vilkahdusten lukumäärä	Äänihälytys	Vian tyyppi	Häiriö	Ratkaisu
2	Kyllä	E	Ulomman tuulettimen ylivirta	▶ Paina päälle/pois-painiketta vähintä än 2 sekuntia.
3 Kyllä E Kompressori ei käynnisty ▶			Paina päälle/pois-	painiketta vähintä än 2 sekuntia.
4 Kyllä E Kompressorin ylikuorma ▶			Paina päälle/pois-	painiketta vähintä än 2 sekuntia.
5 Kyllä E Kompressorin ohjausyksikön			terminen katkaisu	▶ Paina päälle/pois-painiketta vähintä än 2 sekuntia.
6 Ei W CI-väylän vika Kuittautuu automaatti-				sesti
-	Kyllä	W	Ovi auki yli 2 minuutin ajan	▶ Sulje ovi.

8 P u h d i s t u s

VAROITUS! Sähköiskun vaara

Irrota jääkaappi verkosta aina ennen puhdistusta ja huoltoa.

HUOMAUTUS! Vahingonvaara

• Älä käytä puhdistamiseen kovia puhdistusaineita tai kovia esineitä, koska ne voivat vahingoittaa kylmälaitetta.
• Älä koskaan käytä kovia tai teräviä esineitä jääkerrostumisen poistoon tai kiinni jäätyneiden esineiden irrottamiseen.
• Älä yritä nopeuttaa sulamisprosessissa mekaanisten tai muunlaisten apuvälineiden avulla.

▶ Puhdista jääkaappi kostealla liinalla säännöllisin väliajoin tai heti, kun se on likaan-tunut.
▶ Huolehdi siitä, ettei vesipisaroita putoa tiivisteisiin. Se voi vaurioittaa elektroniikkaa.
Pyyhi kylmälaite puhdistamisen jälkeen liinalla kuivaksi.
▶ Puhdista tiivistyneen veden poistoliitäntä säännöllisesti.

Puhdista tiivistyneen veden poistoliitäntä tarvittaessa. Jos liitäntä on tukkeutunut, sulamisvesi kerääntyy jääkaapin pohjalle.

VAROITUS! Palovaara

• Laitteen korjaus- ja huoltotyöt sekä uudelleentäytön saa tehdä vain henkilö, jolla on tarvittava pätevyys.
• Laitteen jäähdytyskierrossa on tulenarkaa kylmäainetta.
• Väärin tehdyistä korjaus- tai huoltotöistä voi aiheutua vakavia vaaroja.
• Huomaa, että itse tai väärin tehty korjaus voi vaarantaa turvallisuuden ja johtaa takuun raukeamiseen.

8.1 Jääkaapin sulattaminen

HUOMAUTUS! Vahingonvaara

Älä käytä jään poistamiseen tai jäätyneiden esineiden irrottamiseen mekaanisia työkaluja tai hiustenkuivaajaa.

Ajan mittaan jääkaapin sisäpuolella oleviin jäähdytyslaippoihin muodostuu huurretta. Kun huurrekerros on noin 3 mm, jääkaappi on syytä sulattaa.

▶ Toimi kuvan mukaisesti (kuva 10, sivulla 9).

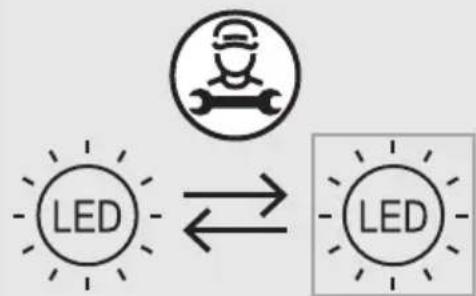

8.2 LED-valon vaihtaminen

HUOMAUTUS! Vaurion vaara

Vaaran välttämiseksi valonlähteen voi vaihtaa vain valmistaja, asiakaspalvelu tai henkilö, jolla on vastaava pätevyys.

9 T a k u u

Tuotetta koskee lakisääteinen tuotevastuuaika. Jos tuote on viallinen, ota yhteyttä jälleenmyyjään tai valmistajan toimipisteeseen omassa maassasi (ks. dometic.com/dealer).

Jos lähetät tuotteen korjattavaksi, liitä korjaus- ja takuukäsittelyä varten mukaan seuraavat asiakirjat:

• Kopio kuitista, jossa näkyy ostopäivä
• Valitusperuste tai vikakuvaus

Huomaa, että itse tai väärin tehty korjaus voi vaarantaa turvallisuuden ja johtaa takuun raukeamiseen.

10 Hävittäminen

HUOMAUTUS!

Kylmälaitteen eristeet sisältävät syttyvää syklopentaania, joten ne vaati-vat erityisen hävittämismenetelmän. Kun kylmälaite on tullut käyttöikänsä päähän, toimita se asianmukaiseen kierrätyspisteeseen.

▶ Vie pakkausmateriaalit mahdollisuuksien mukaan niille tarkoitettuihin kierrä- tysjäteastioihin.
Tiedustele lähimmästä kierrätyskeskuksesta tai erikoisliikkeestä tuotetta koskevia yksityiskohtaisia hävittämistä koskevia ohjeita.

Paristoja, ladattavia akkuparistoja ja valonlähteitä sisältävien tuotteiden kierrätys

▶ Poista paristot, ladattavat akkuparistot ja valonlähteet ennen tuotteen kierrätystä.
Toimita vialliset akut tai käytetyt paristot kauppiaalle tai keräyspisteeseen.
Paristot, ladattavat akkuparistot ja valonlähteet eivät kuulu kotitalousjätteeseen.
Jos haluat poistaa tuotteen lopullisesti käytöstä, tiedustele yksityiskohtaisia hävittämistä koskevia ohjeita ja määräyksiä lähimmästä kierrätyskeskuksesta tai erikoisliikkeestä.
▶ Tuotteen voi hävittää veloituksetta.

11 Tekniset tiedot

Laitteesi ajan tasalla olevan EU-vaatimustenmukaisuusvakuutuksen löydät vastaavalta tuotesivulta osoitteesta dometic.com. Voit myös pyytää asiakirjan suoraan valmistajalta (katso dometic.com/dealer).

Laite on säädöksen UN ECE R10 mukainen.

	RCD10.5ES, RCD10.5ET RCD10.5XES, RCD10.5XET
Tilavuus
Bruttotilavuus	176 l	200 l
Jääkaappiosasto	140 l	159 l
Pakastelokero	35,7 l	40,6 l
Liitäntäjännite	12 V---	12 V---
Keskimääräinen tuloteho 75 W 75 W
Energiankulutus	0,65 kWh/24 h	0,83 kWh/24 h
PERFORMANCE-tila	42,4 Ah/24 h	52,9 Ah/24 h
Ilmastoluokka N, ST N, ST
Kylmäaine R600a R600a
Kylmäaineen määrä 34 g	34 g
CO2-ekvivalentti	0,000102 t	0,000102 t
Vaikutus ilmaston lämpenemiseen (GWP)	3	3
Melupäästöt 39 dB(A)	39 dB(A)
Mitat K x L x S (mm)	1283 x 523 x 550	1283 x 523 x 605
Paino	38 kg 39,5 kg
Tarkastus/sertifikaatti	CE UK CA
