P5607 - Termostat Emos - Brezplačna navodila za uporabo

Vrsta izdelka	Programirljiv sobni termostat
Znamka	Emos
Model	P5607
Dimenzije (D × V × G)	120 × 78 × 26 mm
Teža	126 g
Napajanje	2 alkalni bateriji AAA 1,5 V (LR03)
Največja preklopna obremenitev	230 V AC, 8 A uporovno / 2 A induktivno
Merilno območje temperature	0 °C do 40 °C, ločljivost 0,1 °C
Merilna natančnost	±1 °C pri 20 °C
Območje nastavitve temperature	5 °C do 35 °C v korakih po 0,5 °C
Nastavljiva histereza	0,2 °C do 2 °C v korakih po 0,1 °C
Število programov na dan	6 temperaturnih sprememb
Načini delovanja	Ogrevanje (HEAT), Klimatizacija (COOL), Zaščita pred zmrzovanjem (OFF)
Posebne funkcije	Tedensko programiranje, način HOLD, osvetlitev ozadja, kalibracija
Indikator izpraznjenih baterij	Da, ikona na zaslonu
Osvetlitev ozadja	15 sekund po pritisku na gumb
Priključne sponke	NO, COM, NC (suhi kontakt ali pod napetostjo)
Vzdrževanje	Očistite z mehko, rahlo vlažno krpo; ne uporabljajte topil
Varnost	Pred namestitvijo izključite napajanje; uporabite usposobljeno osebje; ne odpirajte
Garancija	Navodila ne navajajo posebnega trajanja, vendar garancija preneha veljati v primeru odpiranja
Priložena dodatna oprema	2 vijaka, 2 vložka

Pogosto zastavljena vprašanja - P5607 Emos

Kakšne baterije uporabiti v termostatu Emos P5607?

Uporabite 2 alkalni bateriji AAA 1,5 V (LR03). Ne uporabljajte polnilnih baterij 1,2 V.

Kako nastaviti dan in uro na termostatu?

Pritisnite gumb , številka dneva utripa. Uporabite +/– za izbiro dneva (1=ponedeljek do 7=nedelja), pritisnite /▶ za potrditev. Nato na enak način nastavite uro in minute.

Kaj storiti, če se prikaže ikona izpraznjene baterije?

Ikona označuje, da so baterije prazne. Zamenjajte obe bateriji z novima tipa AAA 1,5 V.

Kako konfigurirati način ogrevanja ali klimatizacije?

Pritisnite gumb za 5 sekund. Zaslon prikaže SYSTEM. Uporabite +/– za izbiro HEAT (ogrevanje), COOL (klimatizacija) ali OFF (zaščita pred zmrzovanjem pri 7°C). Potrdite z gumbom /▶.

Ali lahko začasno spremenim temperaturo, ne da bi spremenil program?

Da, v običajnem načinu uporabite +/– za prilagoditev temperature, nato potrdite z gumbom □. Prikaže se ikona hand (roka) in sprememba ostane aktivna do naslednje programske spremembe.

Kako aktivirati način HOLD za konstantno temperaturo?

Pritisnite +/– za nastavitev želene temperature, nato potrdite z gumbom /▶. Prikaže se ikona HOLD in temperatura ostane fiksna. Za preklic znova pritisnite gumb /▶.

Kaj storiti, če termostat ne deluje pravilno?

Lahko izvedete tovarniško ponastavitev: odstranite sprednji del, držite gumb PRG pritisnjen in vstavite baterije. Prikažejo se vsi segmenti, nato sprostite gumb.

Kako kalibrirati prikazano temperaturo?

Pritisnite na 5 sekund za vstop v SYSTEM, nato pritisnite /▶ za prikaz CAL. Uporabite +/– za prilagoditev od -3°C do +3°C v korakih po 0,5°C. Potrdite z □.

Kam namestiti termostat za optimalno delovanje?

Postavite ga v najbolj obiskan prostor, na notranjo steno, zaščiten pred neposredno sončno svetlobo, prepihom in stran od virov toplote (TV, radiator, hladilnik).

Kako priključiti termostat na kotel?

Sledite shemi ožičenja: priključite fazo na sponko NO (normalno odprt kontakt) in ničelni vodnik na COM. Za klimatizacijo uporabite sponko NC. Pred kakršnim koli posegom izključite napajanje.

NAVODILA ZA UPORABO P5607 Emos

Termostat P5607 je namenjen za upravljanje grelnih ali klimatskih sistemov.

Pomembna opozorila

• Pred prvo uporabo pazljivo preberite navodila za uporabo ne samo za termostat, temveč tudi za kotel ali klimatsko napravo.
• Pred namestitvijo termostata izklopite dovod električnega toka!
• Svetujemo, da namestitev izvaja usposobljen delavec!
• Pri namestitvi upoštevajte predpisane standarde.

Tehnična specifikacija:

Stikalna obremenitev: max. 230 V AC; 8 A za uporno obremenitev; 2 A za induktivno obremenitev

Merjenje temperature: 0 °C do 40 °C z ločljivostjo 0,1 °C; natančnost ±1 °C pri 20 °C

Nastavitev temperature: 5 °C do 35 °C v korakih po 0,5 °C

Razpon nastavljene temperature: 0,2 °C do 2 °C, po 0,1 °C

Napajanje: 2× 1,5 V baterija tip AAA (LR03)

Pribor: vijaka 2 kosa, zidni vložki 2 kosa

Dimenzije in teža: 26 × 120 × 78 mm; 126 g

Opis upravljalnih elementov (slika 1)

1 – izbira in urejanje programa	3 – nastavitev termostata
2 – urejanje nastavitve vrednosti	4 – nastavitev časa in datuma

1 – izpraznjene baterije	7 – način hlajenje
2 – način delovanja	8 – način gretje
3 – izbran program	9 – sobna temperatura
4 – čas	10 – način HOLD
5 – dnevi	11 – ročni način
6 – nastavljena temperatura

NAMESTITEV

Opozorilo:

Pred zamenjavo termostata izklopite grelni/klimatski sistem iz električnega omrežja v vašem stanovanju. S tem preprečite možen udarec električnega toka.

Namestitev termostata

Namestitev termostata izrazito vpliva na njegovo funkcijo. Dajte ga v prostor, kjer se najpogosteje zadržujejo družinski člani. Izberite mesto, najbolje na notranji steni, kjer zrak prosto kroži in kjer ne pada neposredna sončna svetloba. Termostata ne nameščajte ne v bližino toplotnih virov (televizorjev, radiatorjev, hladilnikov), ne v bližino vrat. Če ne boste upoštevali teh priporočil, ne bo temperature v prostoru ohranjal pravilno.

Montaža termostata

1. Snemite zadnji del pokrova termostata.
2. Označite položaje odprtin.
3. Izvrtajte dve odprtini, previdno vanju vložite zidna vložka, z dvema vijakoma pa privijte zadnji del pokrova termostata.
4. Žice priključite v označene sponke v skladu s shemo priključitve.
5. Namestitev končajte z namestitvijo termostata na pritrjen zadnji del pokrova.

Opomba: Sponke so nameščene por pokrovom. Rahlo pritisnite na desno stran pokrova in ga zasučite v levo.

Shema priključitve

NO – navadno odprt kontakt

COM - kontakt stikala

NC – navadno zaprt kontakt

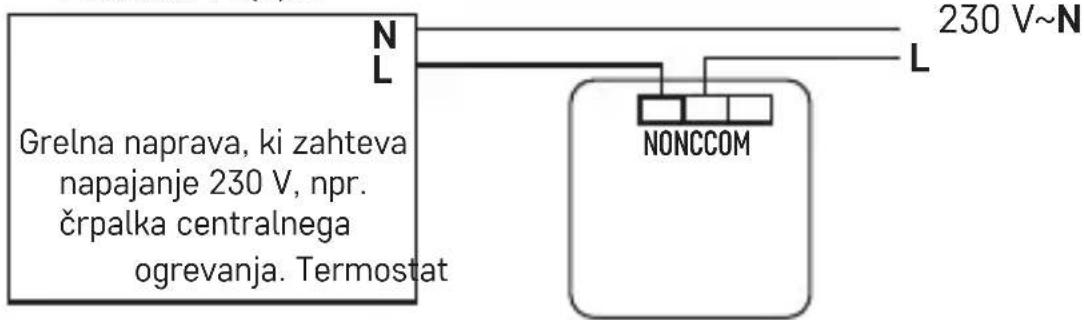

Vezalna napetostna shema termostata P5607 na kotel z izhodom „NO“:

Max. 230 V 8(2) A

* V primeru priključitve klimatske naprave na termostat priključite fazni vodnik „L“ v sponko „NC“.

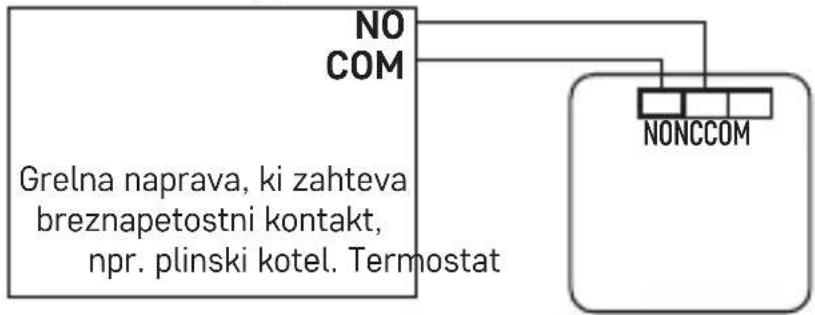

Vezalna breznapetostna shema termostata P5607 na kotel z izhodom „NO“:

Max. 230 V 8(2) A

Aktiviranje naprave (sliki 3 in 4)

Snemite sprednji pokrov Termostat vstavite alkalne baterije 2× 1,5 V AAA. Ne uporabljajte polnilnih baterij 1,2 V.

Po vstavitvi baterij se termostat aktivira, zaslon pa bo aktiven.

Če termostat ne deluje pravilno, prosimo, da preverite polarnost baterij ali će baterije niso izpraznjene.

Nastavitev dneva in časa

Pritisnite na tipko ⑨ začne utripati številka dneva (1 – ponedeljek do 7 – nedelja).

S tipkama + in – nastavite trenutni dan in pritisnite na 📋/▶

Nastavite uro, pritisnite ponovno na 5 in nastavite minute.

Potrdite s pritiskom na tipko □

Izbira obratovalnega načina (gretje, hlajenje, temperatura proti zamrzovanju)

1. Za vstop v nastavitev načinov pritisnite za 5 sekund na tipko.
2. S tipkama + in – izberite enega od naslednjih načinov:

a. HEAT (grelni sistem)
b. OFF (temperatura proti zamrzovanju 7 °C)
c. COOL (hladilni sistem)

1. Za izbire pritisnite na tipko.

Osvetlitev zaslona

S pritiskom na katerokoli tipko aktivirate za 15 sekund osvetlitev zaslona.

Zamenjava baterij

Če se na zaslonu prikaže ikona i to pomeni, da sta bateriji izpraznjeni in ju je treba zamenjati.

Tovarniško prednastavljeni programi

Programirljiv sobni termostat je bil zasnovat tako, da bo enostavno uporaben in bo zahteval najmanjše število posegov uporabnika. Prednastavljeni časi in temperature bodo ustrezali večini uporabnikov (glej tabelo spodaj).

Tabela prednastavljenih programov (6 temperaturnih sprememb na dan)

		Čas Temperatura Čas	Temperatura
Ponedeljek – Petek	PRG1 6:00 20 °C		Sotota - Nedeja	PRG1 7:30 20 °C
	PRG2 8:00 15 °C PRG2 9:30 20 °C
	PRG3 12:00 15 °C PRG3 11:30 20 °C
	PRG4 14:00 15 °C PRG4 13:30 20 °C
	PRG5 17:00 21 °C PRG5 16:30 21 °C
	PRG6 22:00 15 °C PRG6 22:30 15 °C

Nastavitev programov

Če vam tovarniško prednastavljeni programi ne ustrezajo, lahko njihovo časovno razporeditev in nastavljene temperature uredite.

Ves dan je razdeljen v 6 časovnih odsekov = 6 temperaturnih sprememb (števila odsekov ni možno spremeniti).

1. Pritisnite na tipko PRG, številka dneva začne utripati.
2. S tipkama + in – izberite želene dni: samostojni dnevi v tednu/delovni dnevi – 1, 2, 3, 4, 5/vikend – 6, 7/ves teden – 1, 2, 3, 4, 5, 6, 7.
3. Potrdite s tipko PRG, utripati začne vrednost časa, prikazano pa bo PRG1 (1. temperaturna sprememba v dnevu).
4. S tipkama + in – nastavite čas (ločljivost 10 min), od kdaj začne 1. temperatura sprememba veljati, potrdite s tipko PRG.
5. Utripati začne vrednost temperature, s tipkama + in – nastavite želeno temperaturo in potrdite s tipko PRG.
6. Utripati začne vrednost časa, prikazano pa bo PRG2 (2. temperaturna sprememba v dnevu).
7. S tipkama + in – nastavite čas (ločljivost 10 min), od kdaj začne 2. temperatura sprememba veljati, potrdite s tipko PRG.
8. Utripati začne vrednost temperature, s tipkama + in – nastavite želeno temperaturo in potrdite s tipko PRG.

Na enak način nastavite preostale temperaturne spremembe PRG3/4/5/6 v dnevu.

Umerjanje sobne temperature

Temperaturni senzor termostata je bil umerjen v proizvodnji, ampak za optimizacijo je možno izvesti umerjanje temperature v prostoru, npr. glede na referenčni termometer.

Za 5 sekund pritisnite na tipko □ prikaže se tabela SYSTEM, pritisnite na tipko ⏰/▶▶

S tipkama + in – nastavite želeno vrednost temperature v razponu -3 do +3 °C, ločljivost 0,5 °C.

Potrdite s pritiskom na tipko □

Primer: Termostat prikazuje sobno temperaturo 22 °C, pri nastavitvi umerjanja +1 °C bo prikazano 23 °C.

Razpon nastavljene temperature

Razpon (histereza) je temperaturna razlika med temperaturo pri vklopu in izklopu. Če temperaturo v grelnem načinu na primer nastavite na 20 °C in razpon na 0,2 °C, termostat začne delati, če sobna temperatura pade na 19,8 °C, izklopi pa se, če temperatura doseže 20,2 °C.

Pritisnite na tipko . prikaže se tabela SYSTEM, pritisnite 2× na tipko .

S tipkama + in – nastavite želeno vrednost temperature v razponu 0,2 do +2 °C, ločljivost 0,1 °C.

Potrdite s pritiskom na tipko □.

Kratkoročna ročna sprememba temperature

V običajnem načinu upravljanja temperature z izbranim programom se trenutne nastavitve temperature lahko kratkoročno spremenijo.

S tipkama + in – nastavite novo vrednost temperature, potrdite s tipko □ Namesto PRG bo prikazana ikona roke 📄, utripal pa bo preostali čas do naslednje programirane temperaturne spremembe.

Pri naslednji programirani temperaturni spremembi ikona roke izgine, temperatura pa se spremeni glede na program.

Ročna sprememba se lahko tudi predčasno konča s tipko

Dolgoročna ročna sprememba temperature (način HOLD)

V običajnem načinu upravljanja temperature z izbranim programom se trenutne nastavitve temperature lahko dolgoročno spremenijo.

S tipkama + in – nastavite novo vrednost temperature, potrdite s tipko Ⓟ/▶▶

Prikazana bo ikona 📂 Nutripala pa bo temperatura, lahko jo spet urejamo s tipkama + in -, potrdimo s tipko

Nastavljena temperatura bo veljavna ves čas, dokler načina HOLD ne prekinete.

Morebitne programirane temperaturne spremembe ne bodo izvedene.

V tem načinu s tipkama + in – lahko nastavite novo vrednost temperature, potrdite pa s tipko ☐

Za končanje funkcije HOLD pritisnite na tipko Čikona tžgine.

Ponastavitev v tovarniške nastavitve (reset)

Če termostat ne deluje pravilno, ga lahko ponastavite v tovarniške nastavitve.

Snemite sprednji del termostata, pritisnite za dolgo na tipko in vstavite bateriji. Na zaslonu se prikažejo vsi segmenti, tipko sprostite.

Skrb in vzdrževanje

Izdelek je zasnovan tako, da ob primerni uporabi zanesljivo deluje vrsto let.

Tu je nekaj nasvetov za pravilno uporabo:

- Preden začnete izdelek uporabljati, pozorno preberite navodila za uporabo.

- Izdelka ne izpostavljajte neposredni sončni svetlobi, skrajnemu mrazu, vlagi in naglim spremembam temperature. To bi znižalo natančnost snemanja.

- Izdelka ne nameščajte na mesta, ki so nagnjena k vibracijam in pretresom – to lahko povzroči poškodbe.

- Izdelka ne izpostavljajte prekomernemu tlaku, sunkom, prahu, visokim temperaturam ali vlagi – lahko povzročijo poškodbe na kateri izmed

funkcij izdelka, krajšo energetsko vzdržljivost, poškodbo baterij in deformacije plastičnih delov.

• Izdelka ne izpostavljajte dežju ali vlagi, kapljajoči in brizgajoči vodi.
• Na izdelek ne postavljajte virov odprtega ognja, npr. prižgane svečke ipd.
• Izdelka ne postavljajte na mesta, kjer ni zadostnega kroženja zraka.
• V prezračevalne odprtine ne vtikajte nobenih predmetov.
• Ne posegajte v notranjo električno napeljavo izdelka – lahko ga poško-dujete in s tem prekinite veljavnost garancije. Izdelek sme popravljati le usposobljen strokovnjak.
• Za čiščenje uporabljajte zmerno navlaženo blago krpo. Ne uporabljajte raztopin ali čistilnih izdelkov – lahko poškodujejo plastične dele in električno napeljavo.
• Izdelka ne potapljajte v vodo ali v druge tekočine.
• Pri poškodbah ali napaki izdelka ne popravljajte sami. Predajte ga v popravilo v trgovino, kjer ste ga kupili.
• Naprave ne smejo uporabljati osebe (vključno otrok), ki jih fizična, čutna ali mentalna nesposobnost ali pomanjkanje izkušenj, in znanj ovirajo pri varni uporabi naprave, če pri tem ne bodo nadzorovane, ali če jih o uporabi naprave ni poučila oseba, ki je odgovorna za njihovo varnost Nujen je nadzor nad otroki, da bo zagotovljeno, da se ne bodo z napravo igrali.

Električnih naprav ne odlagajte med mešane komunalne odpadke, uporabljajte zbirna mesta ločenih odpadkov. Za aktualne informacije o zbirnih mestih se obrnite na krajevne urade. Če so električne naprave odložene na odlagališčih odpadkov, lahko nevarne snovi pronicajo v podtalnico, pridejo v prehransko verigo in škodijo vašemu zdravju.

OPOZORILO: Vsebina teh navodil se lahko spremeni brez predhodnega opozorila – zaradi omejenih možnosti tiskanja se lahko predstavljeni simboli neznatno razlikujejo od simbolov na zaslonu – vsebine teh navodil brez soglasja proizvajalca ni mogoče razmnoževati. Navodila boste našli na spletnih straneh: http://www.emos.eu/download.

RS|HR|BA|ME | Termostat

Termostat P5607 dizajniran je za upravljanje sustavima za grijanje i klimatizaciju.

Važno

• Prije prve upotrebe, pažljivo pročitajte upute za uporabu termostata, kao i priručnik za bojler ili klimatizacijsku opremu.
• Isključite napajanje prije postavljanja termostata!
• Prepustite postavljanje kvalificiranoj osobi!
• Pridržavajte se propisanih standarda za vrijeme postavljanja.

Tehničke specifikacije:

1. Izjavljamo, da jamčimo za lastnosti in brezhibno delovanje v garancijskem roku.
2. Garancijski rok prične teči z datumom izročitve blaga in velja 24 mesecev.
3. EMOS SI, d.o.o. jamči kupcu, da bo v garancijskem roku na lastne stroške odpravil vse pomanjkljivosti na aparatu zaradi tovarniške napake v materialu ali izdelavi.
4. Za čas popravila se garancijski rok podaljša.
5. Če aparat ni popravljen v roku 45 dni od dneva prijave okvare lahko prizadeta stranka zahteva novega ali vračilo plačanega zneska.
6. Garancija preneha, če je okvara nastala zaradi:
7. nestrokovnega-nepooblaščenega servisa
   • predelave brez odobritve proizvajalca
8. neupoštevanja navodil za uporabo aparata
9. Garancija ne izključuje pravic potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.
10. Če ni drugače označeno, velja garancija na ozemeljskem območju Republike Slovenije.
11. Proizvajalec zagotavlja proti plačilu popravilo, vzdrževanje blaga, nadomestne dele in priklopne aparate tri leta po poteku garancijskega roka.
12. Naravna obraba aparata je izključena iz garancijske obveznosti. Isto velja tudi za poškodbe zaradi nepravilne uporabe ali preobremenitve.

NAVODILA ZA REKLAMACIJSKI POSTOPEK

Lastnik uveljavlja garancijski zahtevek tako, da ugotovljeno okvaro prijavi pooblaščeni delavnici (EMOS SI, d.o.o., Rimska cesta 92, 3311 Šempeter v Savinjski dolini) pisno ali ustno. Kupec je odgovoren, će s prepozno prijavo povzroči škodo na aparatu. Po izteku garancijskega roka preneha pravica do uveljavljanja garancijskega zahtevka. Priložen mora biti potrjen garancijski list z originalnim računom.

EMOS SI, d.o.o. se obvezuje, da bo aparat zamenjal z novim, če ta v tem garancijskem roku ne bi deloval brezhibno.

ZNAMKA: Termostat

TIP: P5607

DATUM IZROČITVE BLAGA:

Servis: EMOS SI, d.o.o., Rimska cesta 92, 3311 Šempeter v Savinjski dolini, Slovenija

tel: [phone]

e-mail: [e-mail]
