HASZNÁLATI ÚTMUTATÓ P5607 Emos
Nepoužívajte nabíjacie 1,2V batérie.
A P5607 termosztát fűtési vagy klímarendszerek vezérlésére szolgál.
Fontos figyelmeztetés
- Az első használat előtt gondosan olvassa el a termosztát, valamint a kazán vagy a légkondicionáló berendezés kezelési útmutatóját!
- A termosztát beszerelése előtt kapcsolja le az áramellátást!
- Javasoljuk, hogy a telepítést szakképzett személy végezze!
- A telepítés során kövesse a vonatkozó szabványokat!
Műszaki specifikációk:
Kapcsolt terhelés: max. 230 V váltakozóáram; 8 A ellenállásos terhelés esetén; 2 A indukciós terhelés esetén
Hőmérséklet mérése: 0 °C és 40 °C között, 0,1 °C kalibrálással; pontosság ±1 °C 20 °C-on
Hőmérséklet-szabályozás: 5 °C és 35 °C között, 0,5 °C-os lépésekben
Beállított hőmérséklet kapcsolási tartománya: 0,2 °C-tól 2 °C-ig, 0,1 °C-onként
Tápellátás: 2× 1,5 V AAA (LR03) típusú elem
Tartozékok: 2 db csavar, 2 db tipli
Méretek és súly: 26 × 120 × 78 mm; 126 g
A kezelőszervek leírása (1. ábra)
| 1 – program kiválasztása és módosítása | 3 – termosztát beállítása |
| 4 – idő és dátum beállítása | |
| 2 – érték beállítása |
A kijelző leírása (2. ábra)
| 1 – lemerült elem | 7 – hűtési üzemmód |
| 2 – üzemmód | 8 – fűtési üzemmód |
| 3 – választott program | 9 – szobahőmérséklet |
| 4 – idő | 10 – HOLD (tartás) üzemmód |
| 5 – nap | 11 – manuális üzemmód |
| 6 – beállított hőmérséklet |
TELEPÍTÉS
Figyelmeztetés:
A termosztát cseréje előtt kapcsolja le lakásában a fűtési/légkondicionáló rendszer fő tápellátását! Ezáltal kiküszöbölheti az áramütés veszélyét.
A termosztát elhelyezése
A termosztát elhelyezése számos funkciójára kihatással van. Abban a helyiségben helyezze el, ahol a család a leggyakrabban tartózkodik! Válasszon olyan helyet, lehetőleg a belső falon, ahol a levegő szabadon kering, és nem éri közvetlen napsugárzás! Ne tegye a termosztátot hőforrások (televízió, radiátor, hűtőszekrény) vagy ajtó közelébe (a gyakori rezgések miatt)! Ha nem tartja be az ajánlásainkat, a termosztát nem fogja megfelelően tartani a szobahőmérsékletet.
A termosztát felszerelése
- Távolítsa el a termosztát hátsó burkolatát!
- Jelölje be a lyukak helyzetét!
- Fúrjon két lyukat, óvatosan helyezze be a műanyag tipliket, és két csavarral rögzítse a termosztát hátsó burkolatát!
- Csatlakoztassa a vezetékeket a jelölés szerinti csatlakozókhoz a kapcsolási rajznak megfelelően!
- Végezetül csatlakoztassa a termosztátot a hátlaphoz!
Megjegyzés: A sorkapcsok a fedél alatt helyezkednek el. Enyhén nyomja meg a fedél jobb oldalát, és forgassa el balra!
Kapcsolási rajz
NO – alaphelyzetben nyitott érintkező
COM – kapcsoló érintkezője
NC – alaphelyzetben zárt
érintkező

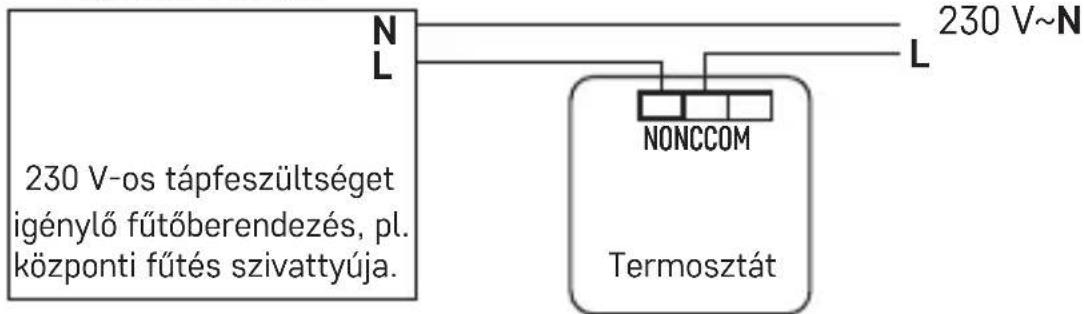

A P5607 termosztát feszültségbekötési rajza „NO“ kimenettel rendelkező kazán esetén:
Max. 230 V 8(2) A
* Ha a termosztátot hűtőegységhez csatlakoztatja, az „L“ fázisvezetőt az „NC“ sorkapocsba kösse be!

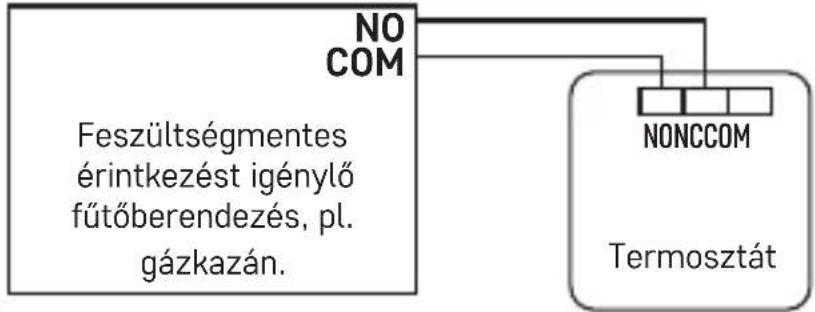

A P5607 termosztát feszültségmentes bekötési rajza „NO“ kimenettel rendelkező kazán esetén:
Max. 230 V 8(2) A
Üzembe helyezés (3. és 4. ábra)
Távolítsa el a termosztát előlapját és helyezzen be 2× 1,5 V-os AAA tartós (alkáli) elemet!
Ne használjon 1,2V újratölthető elemet!
Az elemek behelyezését követően a termosztát működésbe lép és a kijelző aktív lesz.
Ha a termosztát nem működik megfelelően, ellenőrizze az elemek polaritását, és hogy nem merültek-e le!
Idő és dátum beállítása
Ha megnyomja a gombot, elkezd villogni a nap sorszáma (1 – hétfő...
7 - vasárnap)!
A + és – gombokkal állítsa be az aktuális napot és nyomja meg a 📞/▶▶ gombot!
Állítsa be az órát, nyomja meg ismét a gombot, majd állítsa be a percet!
Erősítse meg a gomb megnyomásával!
Üzemmód kiválasztása (fűtés, hűtés, fagyvédelmi hőmérséklet)
- Tartsa lenyomva a☐gombot 5 másodpercig az üzemmód-beállítás elindításához!
- A + és – gombokkal válasszon az alábbi üzemmódok közül:
a. HEAT (fűtési rendszer)
b. OFF (fagyvédelmi hömérséklet 7 °C)
c. COOL (hűtési rendszer)
- Nyomja meg a gombot a választása megerősítéséhez!
A kijelző háttérvilágítása
Bármely gomb megnyomása 15 másodpercre aktiválja a kijelző háttér- világítását.
Elemcsere
Amikor a sznbólum megjelenik a kijelzón, azt jelenti, hogy gyenge az elem és cserélni kell.
Gyárilag előre beállított programok
A programozható szobatermosztátnak kialakítása révén egyszerű a használata, és minimális felhasználói beavatkozást igényel. Az előre beállított időszakok és hőmérsékletek a legtöbb felhasználónak megfelelnek (lásd az alábbi táblázatot).
Az előre beállított programok táblázata (napi 6 hőmérsékleti érték)
| Idő Hőmérséklet Idő Hőmérséklet | |||||||
| Hétfő – Péntek | PRG1 6:00 20 °C | 25°C | zázban- Vásánnap | PRG1 7:30 20 °C | |||
| PRG2 8:00 15 °C | PRG2 9:30 20 | ||||||
| PRG3 12:00 15 °C | PRG3 11:30 | ||||||
| PRG4 14:00 15 °C | PRG4 13:30 | ||||||
| PRG5 17:00 21 °C | PRG5 16:30 | ||||||
| PRG6 22:00 15 °C | PRG6 22:30 | ||||||
Programbeállítások
Amennyiben a gyári programok nem felelnek meg Önnek, módosíthatja az előre beállított időpontokat és hőmérsékleteket.
A nap 6 idősávra = 6 beállítható hőmérsékleti értékre oszlik (az idősávok számán nem lehet módosítani).
- Ha megnyomja a PRG gombot, elkezd villogni a nap száma.
- Válassza ki a + és – gombokkal a kívánt napokat: a hét egyes napjai/hétköznapok – 1, 2, 3, 4, 5/hétvége – 6, 7/egész hét – 1, 2, 3, 4, 5, 6, 7.
- Erősítse meg a PRG gombbal, az időérték villogni kezd és megjelenik a PRG1 felirat (1. hőmérsékleti érték a nap során).
- A + és – gombokkal állítsa be az 1. hőmérsékleti érték kezdő időpontját (10 perces lépésekben), majd erősítse meg a PRG gombbal!
- Elkezd villogni a hőmérséklet értéke, amit módosítson igény szerint a + és – gombokkal, majd erősítse meg a PRG gombbal!
- Az időérték villogni kezd és megjelenik a PRG2 felirat (2. hőmérsékleti érték a nap során).
- A + és – gombokkal állítsa be az 2. hőmérsékleti érték kezdő időpontját (10 perces lépésekben), majd erősítse meg a PRG gombbal!
- Elkezd villogni a hőmérséklet értéke, amit módosítson igény szerint a + és – gombokkal, majd erősítse meg a PRG gombbal!
Ugyanígy állítsa be a napi PRG3/4/5/6 hőmérsékleti értékeket!
Szobahőmérséklet-kalibrálás
A termosztát hőmérséklet-érzékelőjének kalibrálása megtörténik a gyártás során, de az optimalizálás érdekében lehetőség van a helyiség hőmérsékletének kalibrálására például egy referencia-hőmérővel.
Tartsa lenyomva a gombot 5 másodpercig, megjelenik a SYSTEM táblázat, majd nyomja meg a gombot!
Megjelenik a CAL felirat és villog a hőmérséklet értéke.
A + és – gombokkal állítsa be a kívánt hőmérsékletet -3 és +3 °C között, 0,5 °C lépésekben!
Erősítse meg a gombbal!
Példa: A termosztát 22 °C szobahőmérsékletet mutat, +1 °C kalibrálás után a kijelzett hőmérséklet 23 °C lesz.
Beállított hőmérséklet kapcsolási tartománya
A kapcsolási tartomány (hiszterézis) a be- és kikapcsolási hőmérséklet közötti különbség. Például, ha fűtési üzemmódban 20 °C-ra állítja a hőmérsékletet és a kapcsolási tartományt 0,2 °C-ra, a termosztát akkor kapcsol be, amikor a szoba hőmérséklete 19,8 °C-ra csökken, és kikapcsol, amint a hőmérséklet eléri a 20,2 °C-ot.
Tartsa lenyomva a gombot 5 másodpercig, megjelenik a SYSTEM táblázat, majd nyomja meg 2× a gombot!
Megjelenik a diFF felirat és villog a hőmérséklet értéke.
A + és – gombokkal állítsa be a kívánt hőmérsékletet 0,2 és +2 °C között, 0,1 °C lépésekben!
Erősítse meg a gombbal!
Hőmérséklet ideiglenes kézi beállítása
Az alap hőmérséklet-szabályozási üzemmódban az aktuális programnak megfelelő hőmérséklet ideiglenesen módosítható.
Állítson be + és – gombokkal egy új hőmérsékletet, majd erősítse meg a ☐ gombbal!
A PRG helyett a kéz szimbólum jelenik meg és villog a következő beprogramozott hőmérsékleti értékig.
A következő beprogramozott hőmérsékleti érték elérése után eltűnik a kéz szimbólum és hőmérséklet a program szerint alakul.
A manuálisan beállított hőmérsékletet a gombbal lehet kitörölni.
Hőmérséklet tartós kézi beállítása (HOLD – tartás üzemmód)
Az alap hömérséklet-szabályozási üzemmódban az aktuális programnak megfelelő hömérséklet tartósan is módosítható.
Állítson be a + és – gombokkal egy új hőmérsékletet, majd erősítse meg a gombbal!
Megjelenik a szimbólum és villog a hömérséklet értéke, amit ismét módosíthat a + és – gombokkal, majd erősítse meg a választását a gombbal!
A beállított hőmérséklet mindaddig érvényben marad, míg a HOLD - tartás üzemmódot ki nem kapcsolja.
Az esetlegesen beprogramozott hömérsékleti értékek nem kerülnek beállításra.
Ebben az üzemmódban a + és – gombokkal lehet módosítani a hőmérsékletet, amit a gombbal kell megerősíteni.
A HOLD - tartás üzemmód kikapcsolásához nyomja meg a gombot, ezután a szimbólum eltűnik.
Gyári beállítások visszaállítása (reset)
Ha a termosztát nem működik megfelelően, akkor visszaállíthatja a gyári beállításokat. Távolítsa el a termosztát első burkolatát, nyomja meg és tartsa lenyomva a gombot, majd helyezze be az elemeket! Amikor a kijelzőn minden szegmens megjelenik, engedje el a gombot!
Gondozás és karbantartás
A készüléket úgy tervezték, hogy rendeltetésszerű használat esetén évekig megbízhatóan működjön. Néhány tipp a megfelelő kezeléshez:
- Mielőtt elkezdi a terméket használni, alaposan olvassa el a használati útmutatót!
- Ne tegye ki a terméket közvetlen napfénynek, szélsőséges hidegnek vagy páratartalomnak, vagy hirtelen hőmérsékleti változásoknak! Ezáltal csökkentené az érzékelés pontosságát.
- Ne tegye a terméket rezgésnek és rázkódásoknak kitett helyre, mert ezek károsíthatják!
- Ne tegye ki a terméket túlzott nyomásnak, ütésnek, pornak, magas hőmérsékletnek vagy páratartalomnak, mert az a termék hibás működéséhez vezethet, csökkenhet az üzemidőt, megrongálhatja az elemeket és deformálhatja a műanyag alkatrészeket!
- Ne tegye ki a terméket esőnek, nedvességnek, csöpögő vagy fröcs-csenő víznek!
- Ne helyezzen a termékre nyílt tűzforrást, pl. égő gyertyát stb!
- Ne helyezze a terméket olyan helyre, ahol nem biztosított az elégséges légáramlás!
- Ne dugjon semmilyen tárgyat a termék szellőzőnyílásába!
- Ne módosítsa a termék belső áramköreit – megsértheti azokat, és a garancia automatikusan érvényét veszíti! A terméket kizárólag szak-képzett szerelő javíthatja.
- Tisztításához használjon enyhén benedvesített finom törlőruhát! Ne használjon oldószereket, sem tisztítószereket – megkarcolhatják a műanyag részeket és megsérthetik az elektromos áramköröket!
- A terméket ne merítse vízbe, se más folyadékba!
- A termék sérülése vagy meghibásodása esetén ne próbálja saját maga megjavítani! Adja át szervizelésre abban az üzletben, ahol vette!
- A készüléket nem használhatják felügyelet vagy a biztonságukért felelős személyektől kapott megfelelő tájékoztatás nélkül korlátozott fizikai, érzékszervi vagy értelmi képességű vagy tapasztalatlan személyek (beleértve a gyerekeket), akik nem képesek a készülék biztonságos használatára! Gondoskodjon a gyerekek felügyeletéről, hogy ne játszhassanak a készülékkel!
Az elektromos készülékeket ne dobja a vegyes háztartási hulladék közé, használja a szelektív hulladékgyűjtő helyeket. A gyűjtőhelyekre vonatkozó aktuális információkért forduljon a helyi hivatalokhoz. Ha az elektromos készülékek a hulladéktárolókba kerülnek, veszélyes anyagok szivároghatnak a talajvízbe, melyek így bejuthatnak a táplálék- láncba és veszélyeztethetik az Ön egészségét és kényelmét.
FIGYELEM: A gyártó az útmutató tartalmát előzetes értesítés nélkül megváltoztathatja. A nyomtatási technológia korlátai miatt az útmutatóban szereplő ikonok és jelek a készülék kijelzőjén kissé eltérően nézhetnek ki. Az útmutató tartalmát a gyártó előzetes engedélye nélkül tilos sokszorosítani. A kézikönyv megtalálható a honlapon: http://www.emos.eu/download.
