Produkta veids	Programmējams telpas termostats
Zīmols	Emos
Modelis	P5607
Izmēri (G × A × D)	120 × 78 × 26 mm
Svars	126 g
Barošana	2 sārma AAA 1,5 V baterijas (LR03)
Maksimālā komutējamā slodze	230 V maiņstrāva, 8 A aktīvā / 2 A induktīvā
Temperatūras mērīšanas diapazons	0 °C līdz 40 °C, izšķirtspēja 0,1 °C
Mērījumu precizitāte	±1 °C pie 20 °C
Temperatūras iestatīšanas diapazons	5 °C līdz 35 °C ar soli 0,5 °C
Regulējama histerēze	0,2 °C līdz 2 °C ar soli 0,1 °C
Programmu skaits dienā	6 temperatūras izmaiņas
Darbības režīmi	Apkure (HEAT), Dzesēšana (COOL), Pret sala (OFF)
Īpašās funkcijas	Nedēļas programmēšana, HOLD režīms, fona apgaismojums, kalibrēšana
Vāju bateriju indikators	Jā, ikona uz ekrāna
Fona apgaismojums	15 sekundes pēc pogas nospiešanas
Pieslēguma spailes	NO, COM, NC (sauss kontakts vai zem sprieguma)
Apkope	Tīrīt ar mīkstu, nedaudz mitru drānu; neizmantot šķīdinātājus
Drošība	Pirms uzstādīšanas atslēgt barošanu; izmantot kvalificētu personālu; neatvērt
Garantija	Instrukcija nenorāda konkrētu termiņu, bet garantija tiek anulēta, ja ierīce tiek atvērta
Iekļautie piederumi	2 skrūves, 2 dībeļi

Bieži uzdotie jautājumi - P5607 Emos

Kāda veida baterijas izmantot Emos P5607 termostatā?

Izmantojiet 2 sārma AAA 1,5 V baterijas (LR03). Neizmantojiet 1,2 V uzlādējamās baterijas.

Kā iestatīt dienu un laiku termostatā?

Nospiediet pogu , dienas numurs mirgo. Izmantojiet +/–, lai izvēlētos dienu (1=pirmdiena, 7=svētdiena), nospiediet /▶, lai apstiprinātu. Pēc tam līdzīgi iestatiet stundas un minūtes.

Ko darīt, ja parādās vāju bateriju ikona?

Ikona norāda, ka baterijas ir vājas. Nomainiet abas baterijas pret jaunām AAA 1,5 V baterijām.

Kā konfigurēt apkures vai dzesēšanas režīmu?

Nospiediet pogu uz 5 sekundēm. Ekrānā parādās SYSTEM. Izmantojiet +/–, lai izvēlētos HEAT (apkure), COOL (dzesēšana) vai OFF (pret sala 7°C). Apstipriniet ar pogu /▶.

Vai es varu īslaicīgi mainīt temperatūru, nemainot programmu?

Jā, parastajā režīmā izmantojiet +/–, lai pielāgotu temperatūru, pēc tam apstipriniet ar pogu □. Parādās ikona main un izmaiņas paliek aktīvas līdz nākamajai programmētajai izmaiņai.

Kā aktivizēt HOLD režīmu nemainīgai temperatūrai?

Nospiediet +/–, lai iestatītu vēlamo temperatūru, pēc tam apstipriniet ar pogu /▶. Parādās HOLD ikona un temperatūra paliek nemainīga. Lai atceltu, atkārtoti nospiediet pogu /▶.

Ko darīt, ja termostats nedarbojas pareizi?

Varat veikt rūpnīcas atiestatīšanu: noņemiet priekšējo daļu, turiet nospiestu PRG pogu un ievietojiet baterijas. Visi segmenti iedegas, pēc tam atlaidiet pogu.

Kā kalibrēt parādīto temperatūru?

Nospiediet uz 5 sekundēm, lai ievadītu SYSTEM, pēc tam nospiediet /▶, lai redzētu CAL. Izmantojiet +/–, lai pielāgotu no -3°C līdz +3°C ar soli 0,5°C. Apstipriniet ar □.

Kur uzstādīt termostatu optimālai darbībai?

Novietojiet to visbiežāk izmantotajā telpā uz iekšējās sienas, prom no tiešiem saules stariem, caurvēja, un prom no siltuma avotiem (TV, radiators, ledusskapis).

Kā pieslēgt termostatu apkures katlam?

Sekojiet vadu savienojuma shēmai: pievienojiet fāzi NO spailei (parasti atvērts kontakts) un nulli COM spailei. Dzesēšanai izmantojiet NC spaili. Pirms jebkādas darbības atslēdziet barošanu.

LIETOŠANAS INSTRUKCIJA P5607 Emos

Termostats P5607 ir paredzēts apkures un gaisa kondicionēšanas sistēmu kontrolēšanai.

Svarīgi

• Pirms pirmās lietošanas reizes rūpīgi izlasiet termostata, kā arī apkures katla vai gaisa kondicionēšanas iekārtas lietošanas rokasgrāmatu.
• Pirms termostata uzstādīšanas izslēdziet strāvas padevi!
• Uzstādīšana ir jāveic kvalificētam speciālistam!
• Uzstādīšanas laikā ievērojiet norādītos standartus.

Tehniskā specifikācija

Pārslēdzamā slodze: maks. 230 V mainstrāva; 8 A rezistīvajai slodzei; 2 A induktīvajai slodzei

Temperatūras mērījumi: 0 °C līdz 40 °C ar 0,1 °C izšķirtspēju; precizitāte ±1 °C 20 °C temperatūrā

Temperatūras iestatīšana: 5 °C līdz 35 °C, palielināšana par 0,5 °C

Diferenciāla iestatīšana: 0,2 °C līdz 2 °C, solis 0,1 °C

Barošanas avots: divas 1,5 V AAA tipa baterijas (LR03)

Piederumi: divas skrūves, divas sienas tapas

Izmērs un svars: 26 × 120 × 78 mm; 126 g;

Vadības elementu apraksts (1. attēls)

1 – atlasīt un rediğēt programmu

3 – termostata iestatījumi

2 - regulēt vērtību

4 – laika un datuma iestatījumi

Ekrāna apraksts (2. attēls)

1 – zems bateriju uzlādes līmenis

6 - iestatītā temperatūra

2 - darbības režīms

7 – dzesēšanas režīms

3 – izvēlētā programma

8 - apkures režims

4 - laiks

10 – HOLD (Uzturēšanas) režīms

11 – manuālais režīms

UZSTĀDĪŠANA

Uzmanību!

Pirms termostata nomaiņas atvienojiet apkures/gaisa kondicionēšanas sistēmu no dzīvokļa elektrotīkla. Tas nepieļaus potenciālas elektriskās strāvas izraisītas traumas.

Termostata novietojums

Termostata novietojums būtiski ietekmē tā darbību. Novietojiet to telpā, kur ĝimenes locekļi pavada lielāko daļu laika. Izvēlieties vietu, vēlams, uz iekšējās sienas, kur gaiss brīvi cirkulē un nav tiešu saules staru. Nenovietojiet termostatu siltuma avotu (piemēram, televizoru, radiatoru, ledusskapju) tuvumā vai tuvu durvīm (biežu triecienu vai vibrāciju dēļ). Šo ieteikumu neievērošanas dēļ termostats neuzturēs telpas temperatūru pareizi.

Termostata uzstādīšana

1. Noņemiet termostata aizmugurējo vāciņu.
2. Atzīmējiet caurumu pozīcijas.
3. Izurbiet divus caurumus, uzmanīgi ievietojiet tajos plastmasas sienas tapas un ar divām skrūvēm piestipriniet aizmugurējo termostata vāciņu.
4. Pievienojiet vadus markētajām spailēm saskaņā ar elektroinstalācijas shēmu.
5. Pabeidziet uzstādīšanu, uzliekot termostatu uz piestiprinātā aizmugurējā vāciņa.

Piezīme. Spailes atrodas zem vāciņa. Uzmanīgi uzspiediet uz vāciņa labās puses un pagrieziet to pa kreisi.

Elektroinstalācijas shēma

NO – saslēdzējkontakts

COM – slēdža kontakts

NC – atslēdzējkontakts

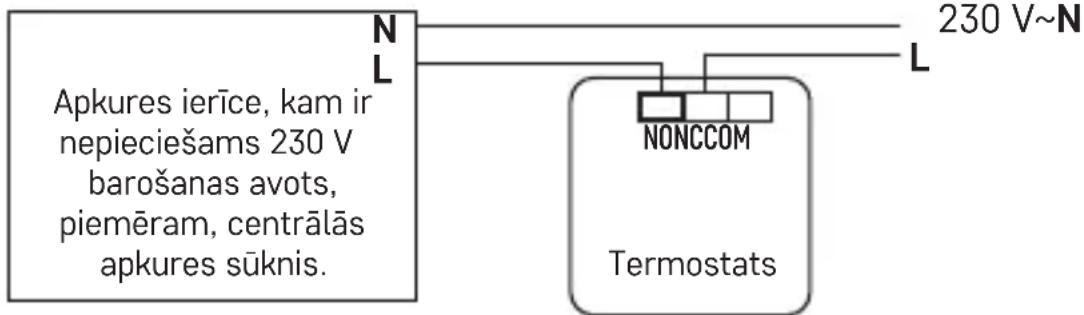

Sprieguma savienojumu shēma termostata P5607 pieslēgšanai pie apkures katla ar „NO” izeju:

Max. 230 V 8(2) A

* Pieslēdzot dzesēšanas ierīci pie termostata, pievienojiet „L” fāzes vadu pie „NC” spailes.

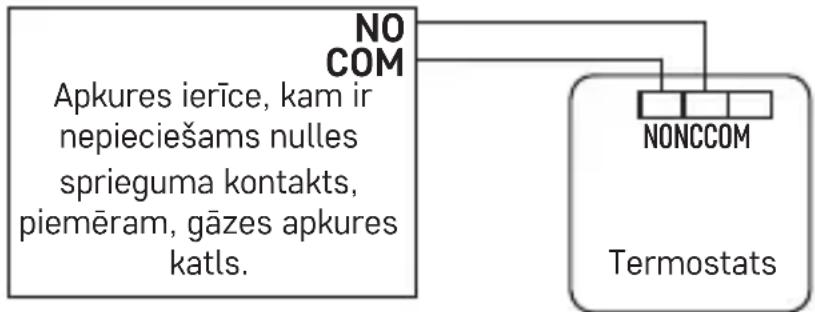

Nulles sprieguma savienojumu shēma termostata P5607 pieslēgšanai pie apkures katla ar „NO” izeju:

Max. 230 V 8(2) A

Ekspluatācijas uzsākšana (3. un 4. attēls)

Nonemiet termostata priekšējo vāciņu un ievietojiet divas 1,5 V AAA tipa baterijas.

Neizmantojiet 1,2V atkārtoti uzlādējamās baterijas.

levietojot baterijas, termostats ieslēdzas un tiek aktivizēts ekrāns.

Ja termostats nedarbojas pareizi, lūdzu, pārbaudiet bateriju polaritāti un to uzlādes līmeni.

Dienas un laika iestatīšana

Nospiediet pogu Dienas indikators (1 – pirmdiena līdz 7 – svētdiena) sāks mirgot.

Izmantojiet pogas + un -, lai iestatītu pašreizējās dienas numuru, un nospiediet Ⓗ/▶

Darbības režīma izvēle (apkure, dzesēšana, pretsasalšanas temperatūra)

1. Lai pieklūtu režīma iestatījumiem, nospiediet un turiet pogu piecas sekundes.
2. Izmantojiet pogas + un -, lai izvēlētos kādu no šādiem režīmiem:

a. HEAT (Apkures sistēma)
b. OFF (pretsasalšanas temperatūra: 7 °C)
c. COOL (Dzesēšanas sistēma)

1. Nospiediet pogu, lai apstiprinātu savu izvēli.

Ekrāna apgaismojums

Nospiežot jebkuru pogu, ekrāna apgaismojums tiek aktivizēts uz 15 sekundēm.

Bateriju nomaiņa

Ja ekrānā tiek parādīts, tās nozīmē, ka bateriju energijas līmenis ir zems un tās ir jānomaina.

Iepriekš rūpnīcā iestatītās programmas

Šis programmējamais iekštelpu termostats tika izstrādāts tā, lai būtu ērti lietojams un lai būtu nepieciešama minimāla lietotāja iejaukšanās. lepriekš iestatītie laiki un temperatūras derēs lielākajai daļai lietotāju (skatiet turpmāko tabulu).

lepriekš iestatīto programmu tabula (sešas temperatūras izmaiņas dienā)

		Laiks Temperature Laiks Temperature
Pirmdiena - Piektdiena	PRG1 6.00 20 °C			Sestdiena PRG1 7.30 20 °C
	PRG2 8.00 15 °C	PRG2 9.30 20 °C
	PRG3 12.00 15 °C	PRG3 11.30 20 °C
	PRG4 14.00 15 °C	PRG4 13.30 20 °C
	PRG5 17.00 21 °C	PRG5 16.30 21 °C
	PRG6 22.00 15 °C	PRG6 22.30 15 °C

Programmu iestatījumi

Ja rūpnīcā iepriekš iestatītās programmas neatbilst jūsu vajadzībām, varat pielāgot to laiku un temperatūru.

Diena ir sadalīta sešos laikposmos = sešas temperatūras izmaiņas (šo periodu skaitu nevar mainīt).

1. Nospiediet pogu PRG; dienas numurs sāks mirgot.

2. Izmantojiet pogas + un -, lai izvēlētos dienas: atseviškas dienas nedēļā/ darba dienas - 1, 2, 3, 4, 5/nedēļas nogale - 6, 7/visa nedēļa - 1, 2, 3, 4, 5, 6, 7.

3. Apstipriniet, nospiežot pogu PRG; laika vērtība sāks mirgot un ekrānā tiks parādīts PRG1 (norādot 1. temperatūras maiņu dienā).
4. Izmantojiet pogas + un -, lai iestatītu laiku (desmit minūšu izšķirtspēja), kurā ir jāsāk 1. temperatūras maiņa, un apstipriniet to ar pogu PRG.
5. Temperatūras vērtība sāks mirgot; izmantojiet pogas + un –, lai iestatītu vēlamo temperatūru, un apstipriniet ar PRG.
6. Laika vērtība sāks mirgot, un ekrānā tiks parādīts PRG2 (norādot 2. temperatūras maiņu dienā).
7. Izmantojiet pogas + un –, lai iestatītu laiku (desmit minūšu izšķirtspēja), kurā ir jāsāk 2. temperatūras maiņa, un apstipriniet to ar pogu PRG.
8. Temperatūras vērtība sāks mirgot; izmantojiet pogas + un –, lai iestatītu vēlamo temperatūru, un apstipriniet ar PRG.

Atkārtojiet procesu atlikušajām temperatūras izmaiņām (PRG3/4/5/6).

Telpas temperatūras kalibrēšana

Termostata temperatūras sensors ir kalibrēts rūpnīcā, taču var veikt papildu kalibrēšanu, lai optimizētu termostatu, piemēram, salīdzinot izmērīto telpas temperatūru ar atsauces termometru.

Nospiediet pogu □ un turiet to nospiestu piecas sekundes. Tiks parādīta tabula SYSTEM. Nospiediet Ⓜ/▶

Ekrānā tiks parādīts CAL un sāks mirgot temperatūras vērtība.

Izmantojiet pogas + un -, lai noregulētu temperatūras vērtību no -3 līdz +3 °C (izšķirtspēja 0,5 °C).

Apstipriniet, nospiežot pogu □

Piemērs. Termostats rāda istabas temperatūru 22 °C; iestatot kalibrēšanu līdz +1 °C, termostats tā vietā parādīs 23 °C.

Temperatūras diferenciāla iestatīšana

Temperatūras diferenciālis (histerēze) ir temperatūras atšķirība, kas ir nepieciešama termostata ieslēgšanai un izslēgšanai. Ja, piemēram, sildīšanas režīmā temperatūra ir iestatīta uz 20 °C un diferenciālis ir iestatīts uz 0,2 °C, termostats aktivizēs apkuri, tiklīdz telpas temperatūra pazemināsies līdz 19,8 °C, un izslēgs apkuri, kad temperatūra sasniegs 20,2 °C.

Nospiediet pogu □ un turiet to nospiestu piecas sekundes. Tiks parādīta tabula SYSTEM. Divas reizes nospiediet ⏱/▶

Ekrānā tiks parādīts diFF un sāks mirgot temperatūras vērtība.

Izmantojiet pogas + un –, lai noregulētu temperatūras starpību no 0,2 līdz +2 °C ( izšķirtspēja 0,1 °C).

Apstipriniet, nospiežot pogu □

Manuāla īslaicīga temperatūras nomaiņa

Standarta darbības režīmā, kurā temperatūru kontrolē izvēlētā programma, ir iespējams īslaicīgi mainīt pašreizējo temperatūras iestatījumu.

Izmantojiet pogas + un –, lai iestatītu jauno temperatūru, un apstipriniet ar PRG ikona tiks aizstāta ar rociņas ikonu , un mirgos laiks, kas ir atlicis līdz nākamajai plānotajai temperatūras maiņai.

Pienākot nākamajai plānotajai temperatūras maiņai, rociņas ikona pazudīs un temperatūra mainīsies atbilstoši programmai.

Manuālās izmaiņas var arī ignorēt un priekšlaicīgi pārtraukt, izmantojot pogu □.

Manuāla ilgstoša temperatūras nomaina (HOLD režīms)

Standarta darbības režīmā, kurā temperatūru kontrolē izvēlētā programma, ir iespējams ilgstoši mainīt pašreizējo temperatūras iestatījumu.

Izmantojiet pogas + un -, lai iestatītu jauno temperatūru, un apstipriniet ar ☺/▶

Tiks parādīta ikona in mirgos temperatūra. Izmantojiet pogas + un -, lai izmainītu temperatūru, un apstipriniet ar

lestatītā temperatūra tiks uzturēta, līdz tiks atcelts HOLD režīms.

Netiks veikta neviena ieprogrammētā temperatūras maiņa.

Šajā režīmā varat izmantot pogas + un –, lai iestatītu jaunu temperatūru, un varat to apstiprināt ar □

Lai izslēgtu HOLD režīmu, nospiediet pogu; ikona pezudīs.

Rūpnīcas iestatījumu atjaunošana (reset)

Ja termostats nedarbojas pareizi, varat atiestatīt to uz rūpnīcas iestatījumiem. Noņemiet termostata priekšējo vāciņu, turiet nospiestu pogu □ un ievietojiet baterijas. Ekrānā tiks parādīti visi segmenti; atlaidiet pogu □

Apkope un uzturēšana

Izstrādājums ir paredzēts, lai uzticami kalpotu gadiem ilgi, ja to izmanto pareizi. Turpmāk ir sniegti daži padomi pareizas darbības nodrošināšanai.

• Pirms izstrādājuma lietošanas rūpīgi izlasiet instrukciju.
• Nepakļaujiet izstrādājumu tiešiem saules stariem, lielam aukstumam vai mitrumam, kā arī pēkšņām temperatūras izmaiņām. Tas mazinās mērījumu precizitāti.
• Nenovietojiet izstrādājumu vietās, kas ir pakļautas vibrācijai vai triecieniem, – tie var izraisīt bojājumus.
• Nepakļaujiet ierīci pārmērīgam spēkam, triecieniem, putekļiem, augstas temperatūras ietekmei vai mitrumam – tādējādi var tikt traucēta tās darbība, saīsināts baterijas kalpošanas mūžs, sabojāta baterija vai deformētas plastmasas detaļas.

• Nepakļaujiet ierīci lietum vai lielam mitrumam, pilošam ūdenim vai ūdens šļakatām.

• Nenovietojiet uz izstrādājuma atklātas liesmas avotus, piemēram, degošu sveci u. c.

• Nenovietojiet ierīci vietā ar nepietiekamu gaisa plūsmu.
• Neievietojiet priekšmetus izstrādājuma atverēs.
• Neaizskariet izstrādājuma iekšējos elektriskos savienojumus – tādējādi var sabojāt ierīci un tas automātiski anulē garantiju. Bojājumu gadījumā izstrādājums ir jāremontē tikai kvalificētam speciālistam.
• Tīriet izstrādājumu ar nedaudz samitrinātu mīkstu drānu. Neizmantojiet šķīdinātājus vai tīrīšanas līdzekļus – tie var saskrāpēt plastmasas detaļas un izraisīt elektrisko sistēmu koroziju.
• Negremdējiet ierīci ūdenī vai citā šķidrumā.
• Izstrādājuma bojājumu vai defektu gadījumā neveiciet remontdarbus patstāvīgi. Nododiet ierīci labošanai veikalā, kurā to iegādājāties.
• Šī ierīce nav paredzēta izmantošanai personām (tostarp bērniem), kuru fiziskā, uztveres vai garīgā nespēja vai pieredzes un zināšanu trūkums neļauj to droši lietot, ja vien šīs personas neuzrauga vai norādījumus par ierīces lietošanu tām nesniedz par viņu drošību atbildīgā persona. Bērni vienmēr ir jāuzrauga, lai pārliecinātos, ka tie nespēlējas ar ierīci.

Neizmetiet kopā ar sadzīves atkritumiem. Šim nolūkam izmantojiet īpašus atkritumu škirošanas un savākšanas punktus. Lai gūtu informāciju par šādiem savākšanas punktiem, sazinieties ar vietējo pašvaldību. Ja elektroniskās ierīces tiek likvidētas izgāztuvē, bīstamas vielas var nonākt pazemes ūdeņos un tālāk arī barības Ṣedē, kur tās var ietekmēt cilvēka veselību.

BRĪDINĀJUMS! Šīs rokasgrāmatas saturs var tikt grozīts bez iepriekšēja brīdinājuma; ṣemot vērā drukāšanas ierobežojumus, norādītie simboli var nedaudz atšķirties no tiem, kas ir redzami displejā; šīs rokasgrāmatas saturu ir aizliegts reproducēt bez ražotāja atļaujas. Pilns instrukcijas teksts ir pieejams šeit: http://www.emos.eu/download.
