P5603R - Termostats Emos - Bezmaksas lietošanas instrukcija

Zīmols	Emos
Modelis	P5603R
Produkta veids	Termostats
Izmēri	40 × 93 × 86 mm
Svars	135 g
Barošana	2 AA (LR6) baterijas 1,5 V
Maksimālā komutējamā slodze	230 V AC ; 6 A (rezistīvā) / 2 A (induktīvā)
Temperatūras mērījumu diapazons	0 °C līdz 40 °C
Mērījumu precizitāte	±0,5 °C
Mērījumu izšķirtspēja	1 °C
Temperatūras regulēšanas diapazons	5 °C līdz 30 °C (1 °C solis)
Histerēze (parametriskā variācija)	0,4 °C
Funkcijas	Apkure / Dzesēšana ; CHRONO (TPI) režīms ar 3 vai 6 cikliem/stundā ; Laika aizkave (2 vai 4 min) ; Displejs °C/°F
Piegādātie piederumi	2 skrūves, 2 dībeļi
Uzstādīšana	Uz iekšējās sienas, prom no saules un gaisa plūsmām. Pieslēgšana pie spailēm NO/NC/COM. Pirms montāžas izslēdziet barošanu.
Apkope un tīrīšana	Viegli mitra mīksta drāniņa. Neizmantojiet šķīdinātājus vai abrazīvus līdzekļus. Neiegremdējiet.
Drošība	Uzstāda kvalificēts personāls. Pirms iejaukšanās izslēdziet barošanu. Neatveriet iekšējo ķēdi. Glabāt bērniem nepieejamā vietā.
Pārstrādes norādījumi	Neizmest kopā ar sadzīves atkritumiem. Izmantot elektronisko atkritumu savākšanas punktus.

Bieži uzdotie jautājumi - P5603R Emos

Kā uzstādīt termostatu P5603R?

Pirms jebkādas uzstādīšanas izslēdziet apkures vai gaisa kondicionēšanas sistēmas elektrobarošanu. Piestipriniet aizmugurējo vāciņu pie sienas, izmantojot pievienotās skrūves un dībeļus, pēc tam pievienojiet vadus pie spailēm NO, NC un COM atbilstoši jūsu instalācijas shēmai. Pēc bateriju ievietošanas uzlieciet priekšējo daļu.

Kādas baterijas izmantot un kā tās nomainīt?

Izmantojiet divas sārma AA (LR6) baterijas ar 1,5 V. Neizmantojiet 1,2 V uzlādējamas baterijas. Lai nomainītu baterijas, noņemiet termostata priekšējo daļu un nomainiet baterijas, ievērojot polaritāti.

Ko darīt, ja ekrāns paliek tukšs?

Vispirms pārbaudiet bateriju polaritāti, to stāvokli (neizlādētas) un labu kontaktu. Ja nekas neparādās, izņemiet baterijas un ievietojiet tās atpakaļ, lai atiestatītu termostatu. Pārliecinieties, ka baterijas ir jaunas un sārma.

Kā regulēt temperatūru?

Pagrieziet regulēšanas pogu pa labi, lai palielinātu temperatūru, pa kreisi, lai samazinātu. Iestatītā temperatūra tiek rādīta 5 sekundes, pēc tam displejs atgriežas pie istabas temperatūras.

Kas ir CHRONO (TPI) režīms?

CHRONO (vai TPI) režīms ir algoritms, kas apgūst telpas termisko uzvedību, lai prognozētu vajadzības. Tas nodrošina efektīvāku siltuma pārvaldību, pielāgojot apkures ciklus. Aktivizējiet to, izmantojot DIP slēdzi (ON pozīcija uz slēdža 2).

Kā konfigurēt ciklu skaitu stundā?

Uz DIP slēdža slēdzis 3 ļauj izvēlēties starp 6 cikliem/stundā (OFF) un 3 cikliem/stundā (ON). 3 cikli ir ieteicami grīdas apsildei vai siltumsūknim; 6 cikli gāzes katlam vai zonas vārstam.

Vai es varu izmantot šo termostatu gaisa kondicionēšanai?

Jā, termostats atbalsta dzesēšanas režīmu. Iestatiet DIP slēdzi: slēdzis 1 uz ON, lai aktivizētu dzesēšanu (un deaktivizētu apkuri). Tad fāzes vadam jābūt pievienotam pie spailes NC, nevis NO.

Ko nozīmē tukšas baterijas ikona ekrānā?

Tukšas baterijas ikona norāda, ka baterijas ir vājas un tās jānomaina. Izmantojiet jaunas sārma AA 1,5 V baterijas.

Kur uzstādīt termostatu, lai nodrošinātu optimālu darbību?

Uzstādiet termostatu uz iekšējās sienas, apmēram 1,5 m no grīdas, prom no tiešas saules starojuma, gaisa plūsmām (logi, durvis) un siltuma avotiem (radiatori, TV, ledusskapis). Nepareizs novietojums var izkropļot temperatūras mērījumus.

Kā tīrīt termostatu?

Izmantojiet viegli mitru mīkstu drāniņu, lai tīrītu ierīci. Nekad neizmantojiet šķīdinātājus, abrazīvus līdzekļus vai lieku ūdeni. Neiegremdējiet termostatu ūdenī vai citā šķidrumā.

LIETOŠANAS INSTRUKCIJA P5603R Emos

Termostats P5603R ir paredzēts apsildes un gaisa kondicionēšanas sistēmu kontrolēšanai.

Svarīgi

• Pirms pirmās lietošanas reizes rūpīgi izlasiet termostata, kā arī apkures katla vai gaisa kondicionēšanas iekārtas lietošanas rokasgrāmatu.
• Pirms termostata uzstādīšanas izslēdziet strāvas padevi!
• Uzstādīšana ir jāveic kvalificētam speciālistam!
• Uzstādīšanas laikā ievērojiet piemērojamos standartus.

Tehniskā specifikācija

Pārslēdzamā slodze: maks. 230 V mainstrāva; 6 A rezistīvajai slodzei; 2 A induktīvajai slodzei

Temperatūras mērījumi: 0 °C līdz 40 °C ar 1 °C izšķirtspēju, precizitāte ±0,5 °C

Temperatūras iestatīšana: 5 °C līdz 30 °C, solis 1 °C

Temperatūras diferenciala iestatīšana: 0,4 °C

Barošanas avots: divas 1,5 V AA tipa (LR6) baterijas

Piederumi: divas skrūves, divas sienas tapas

Izmēri un svars: 40 × 93 × 86 mm; 135 g

Termostata apraksts (skatiet 1. att.)

1 - ekrāns
2 – temperatūras iestatīšanas disks
3 – bateriju nodalijums
4 – aizmugurējā vāka nostiprinājums ar skrūvēm

Ekrāna apraksts (skatiet 2. att.)

1 – zema baterijas uzlādes līmeņa indikators
2 - temperatūra
3 – °C/°F – temperatūras mērvienība

4 – apsildes ✦ vai dzesēšanas ✦ darbības režīms

Termostata priekšpuses nonemšanas procedūra (skatiet 1. att.)

UZSTĀDĪŠANA

Uzmanību!

Pirms termostata maiņas atvienojiet no elektrotīkla apsildes/gaisa kondicionēšanas sistēmu jūsu dzīvoklī. Tas nepieļaus iespējamas elektriskās strāvas izraisītas traumas.

Pirms termostata pirmās lietošanas reizes rūpīgi izlasiet lietotāja rokasgrāmatu.

Pirms termostata uzstādīšanas izslēdziet strāvas padevi!

Uzstādīšanas laikā ievērojiet piemērojamos standartus.

Termostata novietojums

Termostata novietojums būtiski ietekmē tā darbību. Izvēlieties vietu, kurā ĝimenes locekļi pavada lielāko daļu sava laika, ieteicams, uz iekšējās sienas, kur ir brīva gaisa cirkulācija un nav tiešas saules staru ietekmes. Nenovietojiet termostatu tuvu siltuma avotiem (piemēram, televizoriem, radiatoriem, ledusskapjiem) vai durvīm (biežu triecienu vai vibrāciju dēļ). Ja neievērosiet šos ieteikumus, termostats neuzturēs telpas temperatūru pareizi.

Termostata uzstādīšana

Termostata aizmugurējā vākā ir sešas atveres piestiprināšanai pie sienas. Noņemiet aizmugurējo vāku un izmantojiet komplektācijā iekļautās skrūves un sienas tapas, lai piestiprinātu termostatu pie sienas.

Savienojuma spailes ir aizsargātas ar plastmasas vāciņu; skatiet 3. att.

Savienojiet no sadales kārbas izejošos vadus ar atzīmētajām termostata spailēm saskaņā ar elektroinstalācijas shēmu.

Elektroinstalācijas shēma

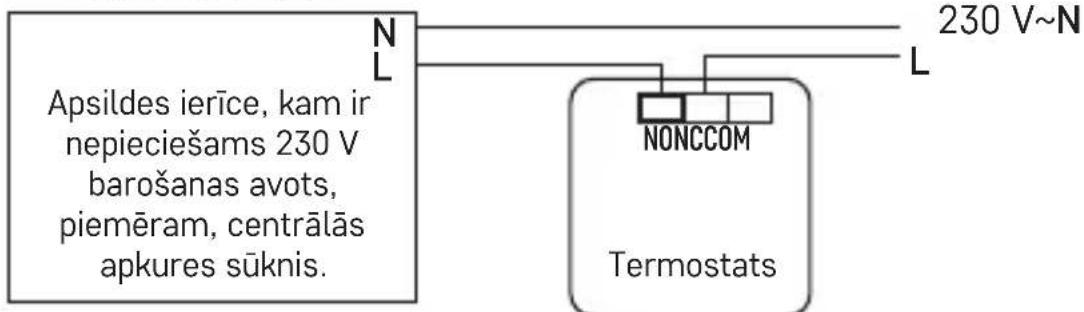

Sprieguma savienojumu shēma termostata P5603R pieslēgšanai pie apkures katla ar „NO” izeju

Maks. 230 V 6(2) A

* Pieslēdzot dzesēšanas ierīci pie termostata, pievienojiet „L” fāzes vadu pie „NC” spailes.

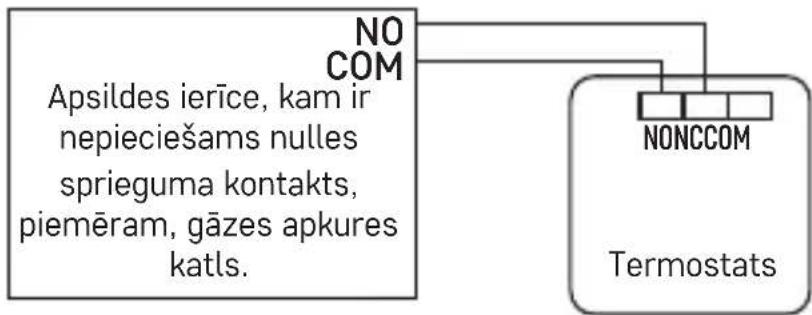

Nulles sprieguma savienojumu shēma termostata P5603R pieslēgšanai pie apkures katla ar „NO” izeju

Maks. 230 V 6(2) A

Ierīces lietošanas uzsākšana

1. Noņemiet termostata aizmugurējo daļu un ievietojiet divas 1,5 V AA tipa baterijas. Izmantojiet tikai 1,5 V sārma baterijas, neizmantojiet uzlādējamas 1,2 V baterijas.

2. Novietojiet atpakal termostata aizmuguri.

3. Tagad termostata ekrāns ir ieslēgts un tas darbojas.

Ja termostats nedarbojas pareizi, lūdzu, pārbaudiet bateriju polaritāti un vai tās ir pietiekami uzlādētas, vai arī atiestatiet termostatu, izņemot un ievietojot atpakal baterijas.

Ja ekrānā tiek parādīts, nomainiet baterijas.

Temperatūras iestatīšana

Lai paaugstinātu temperatūru, pagrieziet disku pa labi.

Lai pazeminātu temperatūru, pagrieziet disku pa kreisi.

lestatītā temperatūra tiks rādīta ekrānā piecas sekundes, pēc tam tās vietā tiks rādīta telpas temperatūra.

Darbības režīma izvēle

Atskrūvējiet termostata aizmugurējo vāku.

Termostata aizmugurē ir DIP slēdzis, ko izmanto, lai iestatītu turpmāk minētās funkcijas.

Pieejamās funkcijas APSILDES režīmā

Dzesēšanas režīms izslēgts 1 ON	Apsildes režīms islēgts
CHRONO režīms izslēgts 2 CHRONO režīms ieslēgts
6 cikli/h 3 3 cikli/h
Temperatūras mērvienība °F 4 Temperatūras mērvienība °C

CHRONO (TPI) režims

CHRONO režīms, ko sauc arī par TPI (laika proporcionālais un integrālais) ir algoritms ar vienkāršu atmiņu, kas spēj „iemācīties” sasniegt un uzturēt istabas temperatūru. Tam ir vienkāršas aprēķināšanas spējas: tas izmanto savāktos datus un pašreizējo temperatūru, un prognozē, cik ilgi siltums ir jāgenerē (jāpaliek ieslēgtam katlam). Tas ir viedās vadības veids, jo siltuma

padeve turpinās, līdz tiek sasniegta vēlamā vērtība, pēc kuras apkures katls tiek izslēgts, lai uzlabotu energoefektivitāti.

Režīms darbojas ciklos, kuru ilgums tiek izteikts kā ciklu skaits stundā. Parastas lietošanas laikā ir grūti pamanīt atšķirību apsildes sistēmas darbības veidā. Tomēr var pamanīt, ka termostats darbojas īsāku laiku, ja telpas temperatūra sāk tuvoties iestatītajai temperatūrai. Kad ir sasniegta iestatītā temperatūra, darbības cikli klūst īsāki, lai nodrošinātu temperatūras uzturēšanu. TPI aprēķina ātrumu, kādā telpa zaudē siltumu, un neļauj telpai atdzist, pēc vajadzības aktivējot apsildi.

CHRONO (TPI) ciklu iestatīšana

Apsildes režimā CHRONO funkcijai var iestatīt trīs vai sešus ciklus stundā.

Apsildāmās grīdas vai siltumsūkņa kontrolei ir ieteicami trīs cikli.

Gāzes apkures katla vai zonas vārsta kontrolei ir ieteicami seši cikli.

Temperatūras diferenciāļa iestatīšana

Ja izslēgsiet CHRONO funkciju, termostats aktivēsies/deaktivēsies atkarībā no temperatūras diferenciāla.

Temperatūras diferencīālis (histerēze) ir starpība starp temperatūru, kas ir nepieciešama termostata ieslēgšanai un izslēgšanai.

Diferenciāla vērtība ir 0,4 °C.

Ja, piemēram, apsildes režīmā temperatūra ir iestatīta uz 20 °C, termostats aktivizēs apsildi, tiklīdz telpas temperatūra pazemināsies līdz 19,6 °C, un izslēgs apsildi, kad temperatūra sasniegs 20,4 °C.

Pieejamās funkcijas DZESĒŠANAS režīmā \*

Dzesēšanas režīms ieslēgts 1 ON	Apsildes režīms izslēgts
Kavēšanās izslēgta 2 Kavēšanās ieslēgta
Četru minūšu kavēšanās 3 Divu minūšu kavēšanās
Temperatūras mērvienība °F 4 Temperatūras mērvienība °C

Kavēšanās neļauj termostatam pārslēgties īslaicīgu temperatūras izmaiņu dēļ – tā pasargā apkures katlu no biežas ieslēgšanas un izslēgšanas.

Apkope un uzturēšana

Pareizi izmantojot, izstrādājums ir paredzēts gadiem ilgai uzticamai kalpošanai. Turpmāk ir sniegti daži padomi pareizas darbības nodrošināšanai.

• Pirms izstrādājuma lietošanas rūpīgi izlasiet instrukciju.
• Nepakļaujiet izstrādājumu tiešiem saules stariem, lielam aukstumam un mitrumam, kā arī pēkšņām temperatūras izmaiņām. Tas mazinās mērījumu precizitāti.
• Nenovietojiet izstrādājumu vietās, kas ir pakļautas vibrācijai vai triecieniem, – tie var izraisīt bojājumus.
• Nepakļaujiet izstrādājumu pārmērīgam spēkam, triecieniem, putekļiem, augstai temperatūrai vai mitrumam – tas var izraisīt nepareizu darbību, saīsināt baterijas kalpošanas laiku, sabojāt bateriju un deformēt plastmasas detaļas.
• Nepakļaujiet izstrādājumu lietum vai lielam mitrumam, pilošamūdenim vaiūdens šlakatām.
• Nenovietojiet uz izstrādājuma atklātas liesmas avotus, piemēram, degošu sveci u. c.
• Nenovietojiet izstrādājumu vietā ar nepietiekamu gaisa plūsmu.
• Neievietojiet nekādus priekšmetus izstrādājuma atverēs.
• Neaizskariet izstrādājuma iekšējās elektriskās kēdes – šādi var sabojāt izstrādājumu un garantija automātiski tiek anulēta. Bojājumu gadījumā izstrādājumu drīkst remontēt tikai kvalificēts speciālists.
• Tīriet izstrādājumu ar nedaudz samitrinātu mīkstu drānu. Neizmantojiet šķīdinātājus vai tīrīšanas līdzekļus – tie var sabojāt plastmasas detaļas un izraisīt elektrisko kēžu koroziju.
• Neiegremdējiet izstrādājumu ūdenī vai citos škidrumos.
• Izstrādājuma bojājumu vai defektu gadījumā neveiciet remontdarbus patstāvīgi. Nododiet ierīci labošanai veikalā, kurā to iegādājāties.

- Šo ierīci nav atļauts lietot personām (tostarp bērniem) ar ierobežotām fiziskajām, maņu vai garīgajām spējām vai personām, kurām pieredzes vai zināšanu trūkums neļauj droši izmantot ierīci. Šādām personām ir jāiemāca ierīces lietošana un tās ir jāuzrauga personali, kura ir atbildīga par to drošību. Bērni vienmēr ir jāuzrauga, lai pārliecinātos, ka viņi nespēlējas ar ierīci.

Neizmetiet kopā ar sadzīves atkritumiem. Šim nolūkam izmantojiet īpašus atkritumu škirošanas un savākšanas punktus. Lai gūtu informāciju par šādiem savākšanas punktiem, sazinieties ar vietējo pašvaldību. Ja elektroniskās ierīces tiek likvidētas izgāztuvē, bīstamas vielas var nonākt pazemes ūdeņos un tālāk arī barības kēdē, kur tās var ietekmēt cilvēka veselību.
