P5603R - Termostato Emos - Manuale utente e istruzioni gratuiti

Marca	Emos
Modello	P5603R
Tipo di prodotto	Termostato
Dimensioni	40 × 93 × 86 mm
Peso	135 g
Alimentazione	2 pile AA (LR6) 1,5 V
Carico commutato max	230 V AC ; 6 A (resistivo) / 2 A (induttivo)
Intervallo di misura della temperatura	0 °C a 40 °C
Precisione di misura	±0,5 °C
Risoluzione di misura	1 °C
Intervallo di regolazione della temperatura	5 °C a 30 °C (passo di 1 °C)
Isteresi (variazione parametrata)	0,4 °C
Funzioni	Riscaldamento / Raffreddamento; Modalità CHRONO (TPI) con 3 o 6 cicli/ora; Temporizzazione (2 o 4 min); Visualizzazione °C/°F
Accessori forniti	2 viti, 2 tasselli
Installazione	Su parete interna, al riparo dal sole e dalle correnti d'aria. Collegamento ai morsetti NO/NC/COM. Tagliare l'alimentazione prima del montaggio.
Manutenzione e pulizia	Panno morbido leggermente umido. Non utilizzare solventi o prodotti abrasivi. Non immergere.
Sicurezza	Installazione da parte di personale qualificato. Tagliare l'alimentazione prima di intervenire. Non aprire il circuito interno. Tenere fuori dalla portata dei bambini.
Indicazioni per il riciclaggio	Non smaltire con i rifiuti domestici. Utilizzare i punti di raccolta per rifiuti elettronici.

Domande frequenti - P5603R Emos

Come installare il termostato P5603R?

Prima dell'installazione, spegnere l'alimentazione elettrica del sistema di riscaldamento o climatizzazione. Fissare il coperchio posteriore al muro utilizzando le viti e i tasselli forniti, quindi collegare i fili ai morsetti NO, NC e COM secondo lo schema del proprio impianto. Rimontare la parte anteriore dopo aver inserito le pile.

Quali pile utilizzare e come cambiarle?

Utilizzare due pile alcaline di tipo AA (LR6) da 1,5 V. Non utilizzare pile ricaricabili da 1,2 V. Per cambiare le pile, rimuovere la parte anteriore del termostato e sostituire le pile rispettando la polarità.

Cosa fare se lo schermo rimane vuoto?

Controllare prima la polarità delle pile, il loro stato (non scariche) e il loro contatto. Se non appare nulla, rimuovere le pile e reinserirle per resettare il termostato. Assicurarsi che le pile siano nuove e alcaline.

Come regolare la temperatura?

Ruotare la manopola di regolazione verso destra per aumentare la temperatura, verso sinistra per diminuirla. La temperatura impostata viene visualizzata per 5 secondi, poi lo schermo torna alla temperatura ambiente.

Cos'è la modalità CHRONO (TPI)?

La modalità CHRONO (o TPI) è un algoritmo che apprende il comportamento termico dell'ambiente per anticipare le necessità. Consente una gestione più efficiente del calore adattando i cicli di riscaldamento. Attivarla tramite il commutatore DIP (posizione ON sullo switch 2).

Come configurare il numero di cicli all'ora?

Sul commutatore DIP, lo switch 3 permette di scegliere tra 6 cicli/ora (OFF) e 3 cicli/ora (ON). 3 cicli è consigliato per riscaldamento a pavimento o pompa di calore; 6 cicli per una caldaia a gas o una valvola di zona.

Posso usare questo termostato per la climatizzazione?

Sì, il termostato supporta la modalità raffrescamento. Impostare il commutatore DIP: switch 1 su ON per attivare il raffrescamento (e disattivare il riscaldamento). Il cavo di fase deve essere collegato al morsetto NC invece di NO.

Cosa significa l'icona della pila scarica sullo schermo?

L'icona della pila scarica indica che le pile sono deboli e devono essere sostituite. Utilizzare pile alcaline nuove di tipo AA 1,5 V.

Dove installare il termostato per un funzionamento ottimale?

Installare il termostato su una parete interna, a circa 1,5 m dal pavimento, al riparo dalla luce solare diretta, da correnti d'aria (finestre, porte) e da fonti di calore (radiatori, TV, frigorifero). Un posizionamento errato può falsare le misurazioni della temperatura.

Come pulire il termostato?

Utilizzare un panno morbido leggermente umido per pulire l'apparecchio. Non usare mai solventi, prodotti abrasivi o acqua in eccesso. Non immergere il termostato in acqua o altri liquidi.

MANUALE UTENTE P5603R Emos

Il termostato P5603R è progettato il controllo degli impianti di riscaldamento o condizionamento.

Avvertenze importanti

• Prima del primo utilizzo leggere attentamente le istruzioni per l'uso del termostato, della caldaia o dell'impianto di condizionamento.
• Spegnere l'alimentazione prima di installare il termostato!
• Si consiglia di far eseguire l'installazione da una persona qualificata!
• Seguire le norme prescritte durante l'installazione.

Specifiche tecniche:

Carico di commutazione: max. 230 V AC; 6 A per carico resistivo; 2 A per carico induttivo

Misurazione della temperatura: da 0 °C a 40 °C con incrementi di 1 °C; precisione ±0,5 °C

Impostazione della temperatura: da 5 °C a 30 °C con incrementi di 1 °C

Dispersione della temperatura impostata: 0,4 °C

Alimentazione: 2 batterie da 1,5 V di tipo AA (LR6)

Accessori: 2 viti, 2 tasselli

Dimensioni e peso: 40 × 93 × 86 mm; 135 g

Descrizione del termostato (cfr. fig. 1)

1 - display
2 - manopola di regolazione della temperatura
3 - vano batterie
4 – fissaggio con viti del coperchio posteriore

Descrizione del display (cfr. fig. 2)

1 – indicatore di batteria scarica
2 - temperatura
3 - unità della temperatura °C/°F
4 – modalità di funzionamento riscaldamento ✪ o raffreddamento ✪

Modalità di rimozione della parte anteriore del termostato (cfr. fig. 1)

INSTALLAZIONE

Avvertenza:

Prima di sostituire il termostato, scollegare l'impianto di riscaldamento/condizionamento dalla rete elettrica principale del proprio appartamento. Questo per prevenire possibili scosse elettriche.

Prima del primo utilizzo leggere attentamente le istruzioni per l'uso del termostato.

Spegnere l'alimentazione prima di installare il termostato!

Seguire le norme prescritte durante l'installazione.

Posizione del termostato

La posizione del termostato influisce in modo significativo sul suo funzionamento. Scegliere il luogo in cui i familiari soggiornano più spesso, preferibilmente su una parete interna, dove l'aria circola liberamente e lontano dalla luce solare diretta. Termostato non posizionare vicino a fonti di calore (televisori, radiatori, frigoriferi) o vicino alle porte (a causa delle frequenti sollecitazioni). In caso di mancato rispetto di questi consigli, il termostato non manterrà correttamente la temperatura ambiente.

Montaggio del termostato

Il coperchio posteriore del termostato è munito di 6 fori predisposti per il montaggio a parete.

Svitare il coperchio posteriore, fissare il termostato alla parete con i tasselli e le viti in dotazione.

I morsetti di collegamento sono protetti da una copertura in plastica, cfr. fig. 3.

Collegare i fili che escono dalla scatola di montaggio ai morsetti del termo-stato contrassegnati secondo lo schema elettrico.

Schema elettrico

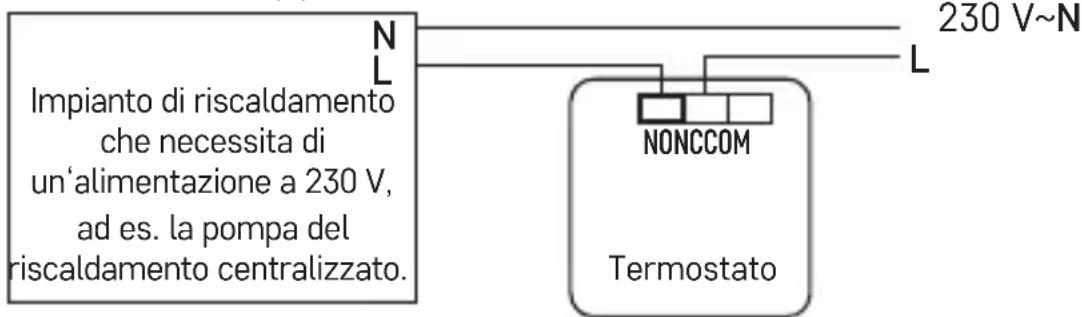

Schema elettrico di tensione del termostato P5603R alla caldaia con uscita „NO“:

Max. 230 V 6(2) A

* Quando si collega un'unità di raffreddamento al termostato, collegare il conduttore di fase „L“ al morsetto „NC“.

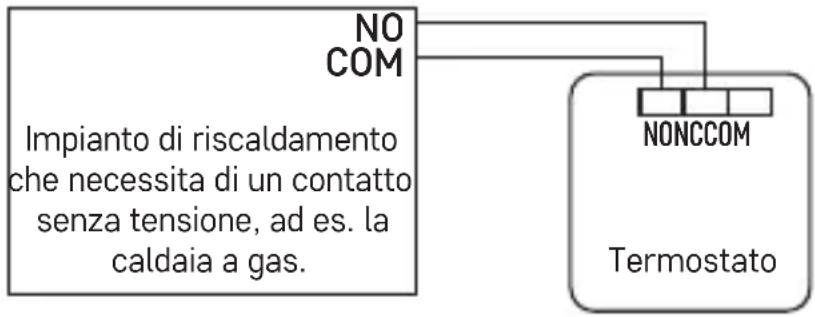

Schema elettrico senza tensione del termostato P5603R alla caldaia con uscita „NO“:

Max 230 V 6(2) A

Messa in funzione

1. Rimuovere la parte posteriore del termostato e inserire 2 batterie AA da 1,5 V. Utilizzare solo batterie alcaline da 1,5 V, non utilizzare batterie ricaricabili da 1,2 V.
2. Riposizionare la parte posteriore del termostato sul coperchio posteriore.
3. Il termostato ha un display attivo ed è in funzione.

Se il termostato non funziona correttamente, controllare la polarità delle batterie per vedere se le batterie sono scariche o resettare il termostato estraendo le batterie.

Quando compare l'icona cambiare le batterie nel termostato.

Impostazione della temperatura

Per aumentare la temperatura, girare la manopola verso destra.

Per ridurre la temperatura, girare la manopola verso sinistra.

La temperatura impostata sarà visualizzata sul display per 5 secondi, quindi sarà visualizzata la temperatura ambiente.

Selezione della modalità di funzionamento

Svitare il coperchio del termostato posteriore.

Sul lato posteriore è presente un commutatore DIP con cui regolare le seguenti funzioni.

Funzioni disponibili impostando la modalità RISCALDAMENTO

modalità raffreddamento spento	1 ON modalità riscaldamento acceso
modalità CRONO spento 2 modalità CRONO acceso
6 cicli/ora 3 3 cicli/ora
unità di temperatura °F 4 unità di temperatura °C

Modalità CRONO (TPI)

La modalità CRONO o TPI (Time Proportional and Integral) è un algoritmo che ha una semplice memoria nel suo software che „impara“ come raggiungere e mantenere la temperatura ambiente. Ha capacità di calcolo basilari: „Lavora“ con i dati raccolti e le temperature attuali, “prevede” per quanto tempo dovrà essere erogato il calore (la caldaia deve essere accesa). Si tratta di una sorta di „controllo intelligente“ perché l'erogazione di calore dura fino al raggiungimento del valore richiesto, poi si spegne aumentando così l'efficienza energetica.

Funziona secondo cicli la cui durata è misurata in quantità orarie. Nell'uso normale, è difficile notare la differenza nel modo in cui viene utilizzato il riscaldamento. Tuttavia, si può notare che il termostato funziona per un tempo più breve quando si avvicina alla temperatura desiderata impostata. Al raggiungimento della temperatura desiderata, i cicli di funzionamento vengono accorciati per mantenere la temperatura. TPI calcola la velocità con cui una stanza perde calore e lo reintegra, prevenendone così il raffreddamento.

Impostazioni dei cicli CRONO (TPI)

In modalità riscaldamento è possibile impostare 3 o 6 cicli orari per la funzione CRONO.

Si consiglia di impostare 3 cicli per il controllo del riscaldamento a pavimento e della pompa di calore.

Si consiglia di impostare 6 cicli per il controllo della caldaia a gas o della valvola di zona.

Dispersione della temperatura impostata

Quando si disattiva la funzione CRONO, il termostato si accenderà/spegnerà in base alla variazione di temperatura impostata.

La dispersione (isteresi) è la differenza termica tra le temperature di accensione e spegnimento.

Il valore della dispersione della temperatura è 0,4 °C.

Ad esempio, se si imposta la temperatura in modalità riscaldamento a 20 °C, il termostato entrerà in funzione quando la temperatura ambiente scende a 19,6 °C e si spegnerà quando la temperatura raggiunge i 20,4 °C.

Funzioni disponibili impostando la modalità RAFFREDDAMENTO *

modalità raffreddamento acceso	1 ON modalità riscaldamento acceso
ritardo spento 2 ritardo acceso
ritardo 4 minuti 3 ritardo 2 minut
unità di temperatura °F 4 unità di temperatura °C

Il ritardo previene l'accensione del termostato a variazioni brevi della temperatura – protezione della caldaia dagli accendimenti frequenti.

Cura e manutenzione

Il prodotto è progettato per durare in modo affidabile per molti anni se utilizzato correttamente. Ecco alcuni consigli per un corretto funzionamento:

• Leggere attentamente il manuale dell'utente prima di utilizzare il prodotto.
• Non esporre il prodotto a luce solare diretta, freddo estremo, umidità e sbalzi di temperatura. Ciò ridurrebbe la precisione della scansione.
• Non posizionare il prodotto in luoghi soggetti a vibrazioni o urti – potrebbero danneggiarlo.
• Non esporre il prodotto a pressione eccessiva, urti, polvere, temperature elevate o umidità – potrebbero causare il malfunzionamento del prodotto, ridurre la durata delle batterie, danneggiare le batterie e deformare le parti in plastica.
• Non esporre il prodotto a pioggia o gocce e schizzi d'acqua.
• Non posizionare sull'apparecchio fonti di fiamme libere, come per es. candele accese.
• Non posizionare il prodotto dove manca un flusso d'aria sufficiente.
  • Non inserire alcun oggetto nei fori di ventilazione del prodotto.
• Non manomettere i circuiti elettrici interni del prodotto – si potrebbe danneggiare con relativo annullamento automatico della garanzia. Il prodotto deve essere riparato solo da un professionista qualificato.
• Pulire con un panno leggermente umido. Non utilizzare solventi o detergenti – potrebbero graffiare le parti in plastica e danneggiare i circuiti elettrici.
  • Non immergere il prodotto in acqua o altri liquidi.
• Se il prodotto è danneggiato o difettoso, non effettuare nessuna alcuna riparazione in autonomia. Lasciarlo in riparazione nel negozio dove è stato acquistato.
• Questo apparecchio non è destinato all'uso da parte di persone (compresi i bambini) la cui incapacità fisica, sensoriale o mentale o la mancanza di esperienza e conoscenze ne impedisca l'uso sicuro a meno che non siano seguite o istruite sull'uso di questo apparecchio

da una persona responsabile del loro sicurezza. Sorvegliare i bambini per evitare che giochino con l'apparecchio.

Non smaltire con i rifiuti domestici. Utilizza punti di raccolta speciali per i rifiuti differenziati. Contatta le autorit à locali per informazioni sui punti di raccolta. Se i dispositivi elettronici dovessero essere smaltiti in discarica, le sostanze pericolose potrebbero raggiungere le acque sotterranee e, di conseguenza, la catena alimentare, dove potrebbe influire sulla salute umana.
