Merk	Emos
Model	P5603R
Producttype	Thermostaat
Afmetingen	40 × 93 × 86 mm
Gewicht	135 g
Voeding	2 AA-batterijen (LR6) 1,5 V
Max. schakelbelasting	230 V AC; 6 A (resistief) / 2 A (inductief)
Temperatuurmeetbereik	0 °C tot 40 °C
Meetonnauwkeurigheid	±0,5 °C
Meetresolutie	1 °C
Temperatuurinstelbereik	5 °C tot 30 °C (stap van 1 °C)
Hysterese (ingestelde variatie)	0,4 °C
Functies	Verwarmen / Koelen; CHRONO-modus (TPI) met 3 of 6 cycli/uur; Vertraging (2 of 4 min); Weergave °C/°F
Meegeleverde accessoires	2 schroeven, 2 pluggen
Installatie	Op binnenmuur, uit de buurt van zonlicht en tocht. Aansluiting op klemmen NO/NC/COM. Schakel de stroom uit vóór montage.
Onderhoud en reiniging	Zachte, licht vochtige doek. Gebruik geen oplosmiddelen of schurende middelen. Niet onderdompelen.
Veiligheid	Installatie door gekwalificeerd personeel. Schakel de stroom uit vóór ingreep. Niet het interne circuit openen. Buiten bereik van kinderen houden.
Recyclinginstructies	Niet bij het huisvuil gooien. Gebruik inzamelpunten voor elektronisch afval.

Veelgestelde vragen - P5603R Emos

Hoe installeer ik de thermostaat P5603R?

Voor installatie schakelt u de stroom uit van het verwarmings- of koelsysteem. Bevestig de achterkap aan de muur met de meegeleverde schroeven en pluggen, sluit vervolgens de draden aan op de klemmen NO, NC en COM volgens het schema van uw installatie. Plaats het voorpand terug nadat u de batterijen hebt geplaatst.

Welke batterijen gebruiken en hoe vervang ik ze?

Gebruik twee alkalinebatterijen van het type AA (LR6) van 1,5 V. Gebruik geen oplaadbare batterijen van 1,2 V. Om de batterijen te vervangen, verwijdert u het voorpand van de thermostaat en vervangt u de batterijen met inachtneming van de polariteit.

Wat te doen als het scherm leeg blijft?

Controleer eerst de polariteit van de batterijen, hun staat (niet leeg) en goed contact. Als er niets wordt weergegeven, verwijder dan de batterijen en plaats ze terug om de thermostaat te resetten. Zorg ervoor dat de batterijen nieuw en alkaline zijn.

Hoe stel ik de temperatuur in?

Draai de instelknop naar rechts om de temperatuur te verhogen, naar links om te verlagen. De ingestelde temperatuur wordt 5 seconden weergegeven, daarna keert het scherm terug naar de kamertemperatuur.

Wat is de CHRONO-modus (TPI)?

De CHRONO-modus (TPI) is een algoritme dat het thermisch gedrag van de ruimte leert om behoeften te anticiperen. Het zorgt voor een efficiënter warmtebeheer door de verwarmingscycli aan te passen. Activeer het via de DIP-schakelaar (stand ON op schakelaar 2).

Hoe stel ik het aantal cycli per uur in?

Op de DIP-schakelaar kunt u met schakelaar 3 kiezen tussen 6 cycli/uur (OFF) en 3 cycli/uur (ON). 3 cycli wordt aanbevolen voor vloerverwarming of een warmtepomp; 6 cycli voor een gasgestookte ketel of een zoneventiel.

Kan ik deze thermostaat gebruiken voor airconditioning?

Ja, de thermostaat ondersteunt koelmodus. Stel de DIP-schakelaar in: schakelaar 1 op ON om koelen in te schakelen (en verwarmen uit te schakelen). De fasedraad moet dan worden aangesloten op de NC-klem in plaats van NO.

Wat betekent het lege batterijpictogram op het scherm?

Het lege batterijpictogram geeft aan dat de batterijen zwak zijn en moeten worden vervangen. Gebruik nieuwe alkalinebatterijen van het type AA 1,5 V.

Waar installeer ik de thermostaat voor een optimale werking?

Installeer de thermostaat op een binnenmuur, op ongeveer 1,5 m hoogte, uit de buurt van direct zonlicht, tocht (ramen, deuren) en warmtebronnen (radiatoren, tv, koelkast). Een verkeerde plaatsing kan de temperatuurmetingen verstoren.

Hoe reinig ik de thermostaat?

Gebruik een zachte, licht vochtige doek om het apparaat te reinigen. Gebruik nooit oplosmiddelen, schurende middelen of overtollig water. Dompel de thermostaat niet onder in water of andere vloeistoffen.

GEBRUIKSAANWIJZING P5603R Emos

Temperatuurierinevuse säte

Het thermostaat P5603R is bedoeld voor het bedienen van verwarmings- en klimaatregelingssystemen.

Belangrijke informatie

• Alvorens het toestel eerste keer te gebruiken lees aandachtig deze bedieningshandleiding voor de thermostaat, maar ook voor de ketel en de klimaatregelingsapparatuur.
• Voordat u de thermostaat installeert, moet u de stroomtoevoer uitschakelen!
• Wij raden aan de installatie te laten uitvoeren door gekwalificeerd personeel!
• Neem bij de installatie de voorgeschreven normen in acht.

Technische specificatie:

Schakelbelasting: max. 230 V AC; 6 A voor resistieve belasting; 2 A voor inductieve belasting

Temperatuurmeting: 0 °C tot 40 °C met resolutie van 1 °C; nauwkeurigheid ±0,5 °C

Temperatuurinstelling: 5 °C tot 30 °C in steppen van v 1 °C

Spreiding van de ingestelde temperatuur: 0,4 °C

Voeding: 2× 1,5 V batterij type AA (LR6)

Toebehoren: schroeven 2 stuks, pluggen 2 stuks

Afmetingen en gewicht: 40 × 93 × 86 mm; 135 g

Beschrijving van de thermostaat (zie afb. 1)

1 - display
2 - temperatuurknop
3 - batterijvak
4 - bevestiging van het achterdeksel met schroeven

Beschrijving van het display (zie afb. 2)

1 - lage batterij indicatie
2 - temperatuur
3 - temperatuureenheid °C/°F
4 - bedrijfsregime verwarmen * of koelen *

Methode voor het verwijderen van de voorkant van de thermostaat (zie afb. 1)

INSTALLATIE

Waarschuwing:

Voordat u de thermostaat vervangt, koppelt u het verwarmings-/ airconditioningssysteem los van de hoofdstroombron in uw woning. Dit voorkomt mogelijke elektrische schokken.

Alvorens het toestel eerste keer te gebruiken lees aandachtig deze bedie- ningshandleiding voor de thermostaat.

Voordat u de thermostaat installeert, moet u de stroomtoevoer uitschakelen!

Neem bij de installatie de voorgeschreven normen in acht.

Het plaatsen van de thermostaat

De plaats van de thermostaat is van grote invloed op de werking ervan. Kies een plaats waar familieleden het vaakst aanwezig zijn, bij voorkeur op een binnenmuur waar de lucht vrij kan circuleren en direct zonlicht de kamer niet bereikt. Plaats de thermostaat niet in de buurt van warmtebronnen (tv's, radiatoren, koelkasten) of in de buurt van deuren (wegens frequente schokken). Als u deze aanbevelingen niet opvolgt, zal de kamer niet goed op temperatuur blijven.

Montage van de thermostaat

Het achterdeksel van de thermostaat heeft 6 voorbereide gaten voor bevestiging aan de muur.

Schroef het achterdeksel los, gebruik de bijgeleverde pluggen en schroeven om de thermostaat aan de muur te bevestigen.

De aansluitklemmen worden beschermd door een plastic afdekking, zie figuur 3.

Sluit de draden die uit de montagedoos komen aan op de gemarkeerde aansluitklemmen van de thermostaat volgens het aansluitschema.

Aansluitschema

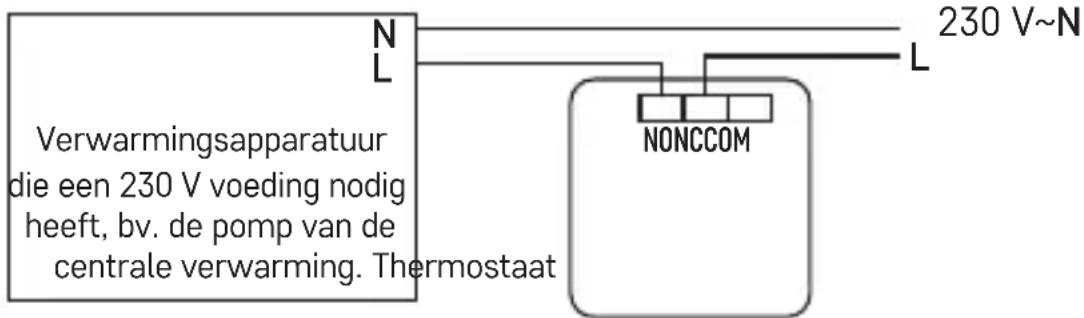

Schema van de spanningsaansluiting van de thermostaat P5603R op de ketel met „NO“-uitgang:

Max. 230 V 6(2) A

* Als u een koelapparaat op de thermostaat aansluit, sluit u de fasedraad „L“ aan op de klem “NC”.

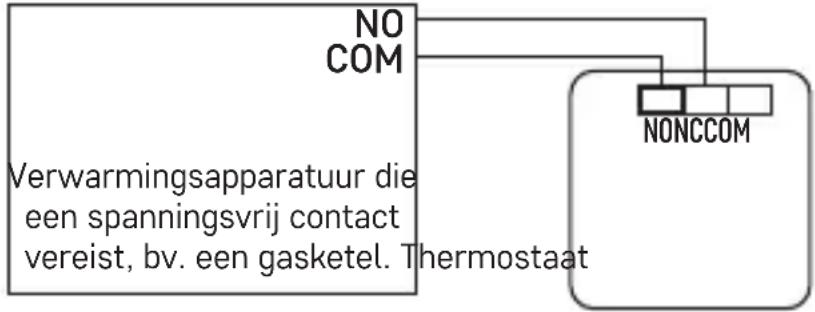

Schema van de spanningsvrije aansluiting van de thermostaat P5603R op een ketel met „NO“-uitgang:

Max 230 V 6(2) A

Inbedrijfstelling

1. Verwijder de achterkant van de thermostaat en plaats 2× 1,5 V AA batterijen. Gebruik alleen 1,5V alkaline batterijen, gebruik geen 1,2V oplaadbare batterijen.
2. Plaats de achterkant van de thermostaat terug bij het achterdeksel.
3. De thermostaat heeft een actief display en is operationeel.

Als de thermostaat niet goed werkt, controleer dan de polariteit van de batterijen om te zien of de batterijen leeg zijn of reset de thermostaat door de batterijen te verwijderen.

Vervang de batterijen in de thermostaat als het pictogram wordt weergegeven.

Temperatuurinstelling

Draai de knop naar rechts om de temperatuur te verhogen.

Draai de knop naar links om de temperatuur te verlagen.

De ingestelde temperatuur wordt gedurende 5 seconden aangegeven op de display, daarna wordt de kamertemperatuur weergegeven.

Keuze van het bedrijfsregime

Schroef het achterdeksel van de thermostaat los.

Op de achterkant bevindt zich een DIP-schakelaar voor het instellen van de volgende functies.

Beschikbare functie bij het instellen van het regime VERWARMEN

koelregime uit 1 ON verwarmingsregime aan
regime CHRONO uit 2 regime CHRONO aan
6 cycli/uur 3 3 cycli/uur
temperatuureenheid °F 4 temperatuureenheid °F

Regime CHRONO (TPI)

Het regime CHRONO of TPI (Time Proportional and Integral) is een algoritme met een eenvoudig geheugen in de software dat „leert“ hoe de kamertemperatuur moet worden bereikt en gehandhaafd. Het heeft een elementair rekenvermogen: het „werkt“ met verzamelde gegevens en werkelijke temperaturen, en „voorspelt“ hoe lang warmte moet worden geleverd (de ketel moet aanstaan). Dit is een soort „intelligente regeling“, omdat de warmtetoevoer duurt tot de gewenste waarde is bereikt en dan uitgeschakeld wordt, waardoor de energie-efficiëntie toeneemt.

Het werkt volgens cycli, waarvan de lengte wordt gemeten in hoeveelheden per uur. Bij normaal gebruik is het moeilijk een verschil te merken in de manier waarop de verwarming wordt gebruikt. Er kan echter worden vastgesteld dat de thermostaat korter werkt wanneer hij dicht bij de ingestelde gewenste temperatuur is. Nadat de gewenste temperatuur is bereikt, worden de bedrijfscycli korter, om de temperatuur te handhaven. De TPI berekent de snelheid waarmee de ruimte warmte verliest en vult deze weer aan, zodat de ruimte niet afkoelt.

Instelling van de cycli CHRONO (TPI)

In het verwarmingsregime kunnen bij de functie CHRONO 3 of 6 cycli per uur worden ingesteld.

Het wordt aanbevolen om 3 cycli in te stellen bij het regelen van de vloerverwarming, bij het regelen van de warmtepomp.

Het wordt aanbevolen 6 cycli in te stellen bij het regelen van een gasketel of een zoneklep.

Spreiding van de ingestelde temperatuur

Als de functie CHRONO is uitgeschakeld, schakelt de thermostaat in/uit volgens de spreiding van de ingestelde temperatuur.

Spreiding (hysterese) is het temperatuurverschil tussen de temperatuur bij inschakeling en uitschakeling.

De waarde van de temperatuurspreiding is 0,4 °C.

Als u de temperatuur in het verwarmingsregime bijvoorbeeld instelt op 20 °C, zal de thermostaat beginnen te werken wanneer de kamertemperatuur daalt tot 19,6 °C en uitschakelen wanneer de temperatuur 20,4 °C bereikt.

Beschikbare functies bij het instellen van het regime KOELEN\*

koelregime aan 1 ON verwarmingsregime uit
vertraging uit 2 vertraging aan
vertraging 4 minuten 3 vertraging 2 minuten
temperatuureenheid °F 4 temperatuureenheid °F

De vertraging voorkomt dat de thermostaat schakelt bij kortstondige temperatuurschommelingen – en beschermt zo de ketel tegen veelvuldig schakelen.

Zorg en onderhoud

Het product is ontworpen om bij de juiste zorg jarenlang betrouwbaar te dienen. Hier zijn enkele tips voor een goede bediening:

- Lees de gebruikershandleiding voordat u met het product gaat werken.

• Stel het product niet bloot aan direct zonlicht, extreme koude, vochtigheid of plotselinge temperatuurschommelingen. Dit zal de nauwkeurigheid van de aflezing verminderen.
• Plaats het product niet op plekken met kans op vibraties en schokken – deze kunnen het product beschadigen.
• Stel het product niet bloot aan bovenmatige druk, schokken, stof, hoge temperatuur of vocht – deze kunnen de functionaliteit van het product aantasten of een korter energetisch uithoudingsvermogen, beschadiging van batterijen en deformatie van de kunststof onderdelen tot gevolg hebben.
• Stel het product niet bloot aan regen of vocht, druipend of spattend water.
• Plaats geen bronnen van open vuur op het product, bijvoorbeeld een brandende kaars of iets dergelijks.
• Plaats het product niet op plaatsen waar onvoldoende luchtstroom is gewaarborgd.
• Schuif geen voorwerpen in de ventilatieopeningen van het product.
• Raak de interne elektrische circuits van het product niet aan – u kunt het product beschadigen en hierdoor automatisch de garantiegeldigheid beëindigen. Het product mag alleen worden gerepareerd door een gekwalificeerde vakman.
• Maak het product schoon met een licht bevochtigd zacht doekje. Gebruik geen oplos- en schoonmaakmiddelen – deze kunnen krassen op de kunststof delen veroorzaken en elektrische circuits beschadigen.
• Dompel het product niet in water of andere vloeistoffen.
• Als het product beschadigd of defect is, mag u het niet zelf repareren. Breng het voor reparatie naar de winkel waar je het gekocht hebt.
• Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) die door een lichamelijk, zintuiglijk of geestelijk onvermogen of door een gebrek aan ervaring of kennis niet in staat zijn het apparaat

veilig te gebruiken, tenzij zij onder toezicht staan of instructies hebben gekregen van een persoon die verantwoordelijk is voor hun veiligheid. Kinderen moeten onder toezicht staan om ervoor te zorgen dat zij niet met het apparaat spelen.

Deponeer niet bij het huisvuil. Gebruik speciale inzamelpunten voor gesorteerd afval. Neem contact op met de lokale autoriteiten voor informatie over inzamelpunten. Als de elektronische apparaten zouden worden weggegooid op stortplaatsen kunnen gevaarlijke stoffen in het grondwater terecht komen en vervolgens in de voedselketen, waar het de menselijke gezondheid kan beïnvloeden.
