GEBRUIKSAANWIJZING P5686 Emos

NL | Thermostat met opvangbak

Eigenschappen

Stortplaatsthermostat met display

Temperatuurbereik 5^ - 80^ (resolutie 0,1^)

Eenvoudige elektrische aansluiting met schroefloze klemmen

Technische informatie

Schakelbelasting: max. 230 V AC; 5 A voor resistieve belasting; 1,5 A voor inductieve belasting

Voeding: 230 V AC

Temperatuurcontrolebereik: 5^ - 80^

Temperatuurmeting: 5^ tot 80^ met resolutie van 0,1^; nauwkeurigheid ± 1^

Temperatuurinstelling: 5^ tot 80^ in stappen van 0,1 ^ C

Spreiding van de ingestelde temperatuur: 0,1 °C tot 15 °C met resolutie van 0,1 °C

Afmetingen van de opvangbak: 58 mm, 0.8 mm, 12 inch schroefdraad

Dekking:IP40

Beschrijving van dethermostat (zie afb.1)

1-LED-indicatie van schakeling

5 - knop aan/uit/functie-instelling

2 - display

6-schroefjes

3 - pijltje maar boven (waarde verhogen)

7 - borgschoef van de opvangbak

4 - pijltje maar beneden (waardevermindering)

8-de opvangbak

Installatie van de thermostat (zie afb. 2)

De opvangbak is voorzien van een 1/2 buitendraad, die in de mof worden geschroefd die is aangebracht op deplaats waar we de temperatuur要去en meten (pijp, reservoir). De thermostaatsensor worden in de opvangbak geschoven zDat hetthermostaathuis op de opvangbak zit. In deze positie worden hij met een schroef in de plastic kraig vastgezet.

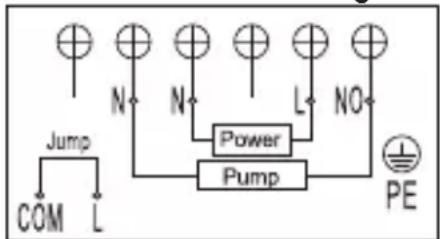

Elektrische aansluiting

1. Draai de 2 schroeven op het Voordeksel van de thermostat los.
2. Verwijder voorzichtig het Voordeksel.

3. Sluit aan volgens het volgende schema (zie afb. 2):

4. Pump - pomp
   Power - voeding 230 V
   Springen -koppeling

5. PE - beschermingsgeleider voor bescherming gegen elektrische schok

6. Dethermostat haeft een schroefloze draadverbinding. Druk bijv. met een schroevendraaier op de bovenste plastic connector, maak het aansluitcontact los, stek de draad erin. Sluit zo alle benodigde draden correct aan. Draai de schroeven er wee in.

Wij raden aan de installmentie te latent uitvoeren door gekwalificeerd personneel!

De installmentie worden alkijd uitgevoerd met uitgeschakelde voeding; veiligheidsvoorschriften moeten worden opgevolgd. Houdt u zich aan de in de technische geevens aangegeven maximale schakelstroom! We zijn nicht aansprakelijk voor onjuiste installmentie.

Inbedrijfstelling

Maak de juiste verbinding tussen de thermostat en de pomp.

Sluit dethermostat aan op een 230V voeding.

Druk kort op de knop

Op het display knippert de momenteel ingestelde modus en de verwarmings-/koelingsmodus (bijv: F1/C1).

De actuèle gemeten temperatuur worden dan weergegeven.

Temperatuurinstelling

Druk herhaaldelijk op het pijtje omhoog omlaag on de gewenste temperatuur in te stellen.

Houd het pijttje ingedrukt om sneller vooruit te gaan.

Wacht na het instellen van de gewenste waarde enkele seconden en deze worden automatisch opgeslagen.

Het display toont dan automatisch de actuèle gemeten temperatuur.

Druk 1 keer op het pijtje omhoog of omlaag om de ingestelde temperatuur te controeren.

Voorbeeld: druk 1 keer op het pijltje omhoog of omlaag bij de instelling van 50^ . Het display toont C 50.0.

Kiezen van verwarming of koeling

Houd het pijttje omlaag ingeveer 3 seconden lang ingedrukt om de instellen gen te openen.

Gebruik de pijltjestoetsen om de verwarmingsmodus (C1 op het display) of de koelmodus (C2 op het display) te kiezen.

Wacht na het instellen van de gewenste waarde enkele seconden en deze worden automatisch opgeslagen.

Het display toont dan automatisch de actuèle gemeten temperatuur.

Verschillen in koelmodus:

Voor de koelfunctie is de schakeling omgekeerd: dethermostat schakelt het system als de gemeten temperatuur hoger is dan de ingestelde temperatuur.

Spreiding (hysterese) van de temperatuur

Spreiding (hysterese) is het temperatuurverschilussen de temperatuur bij inschakeling en uitschakeling.

Als u de temperatuur in het verwarmingsregime bijvoorbeeld instelt op 42,5^ en de spreiding op 2,5^ , zal de thermostat beginnen te werkken wanner de kamertemperatureu daalt tot 40^ en uitschakelen wanner de temperatuur 42,5^ bereikt. Om in de instellenen te komen, houdt u het pijltje omhoog ongeveer 3 seconden lang ingedrukt.

Om de gewenste waarde voor de temperatuurspreiding in te stellen, drukt u herhaaldelijk op het pijtje omhoog /omlaag

Houd het pijtje ingedrukt om sneller vooruit te gaan.

Na het instellen van de gewenste waarde (bijv. 2,5 °C, d 2,5 wordt weergegeven), wacht u enkele seconden, de automatische opslag vindtplaats.

Het display toont dan automatisch de actuèle gemeten temperatuur.

Zorg en onderhoud

Het product is ontworpen om bij de juiste zorg jarenlang betrouwbaar te dienen. Hier zijn enkele tips voor een goede bediening:

• Lees de gebruikershandleiding voordat u met het product gaat werken.
• Stel het product Niet bloot aan direct zonlicht, extreme koude, vochtigheid of plotselinge temperatuurschommelingen. Dit za de nauwkeurigheid van de aflezing verminderen.
• Plaats het product Niet op plekken met kans op vibraties en schokken – deze können het product beschadigden.
• Stel het product Niet bloot aan bovenmatige druk, schokken, stof, hoge temperatuur of vocht – deze kuren de functionaliteit van het product aantasten of een korter energetisch uithoudingsvermögen, beschadiging van batterijen en deformatie van de kunststof onderdelen tot gevolg hebben.
• Stel het product Niet bloot aan regen of vocht, druipend of spattend water.

• Plaats geen bronnen van open vuur op het product, bijvoorbeeld een brandende kaars of iets dergelijks.

• Plaats het product Niet opplaaten waar onvoldoende luchtstroom is gewaarborgd.

• Schuif geen voorwerpen in de ventilatieopengingen van het product.
• Raak de interne elektrische circuits van het product Niet aan - u kunt het product beschadigen en hierdoor automatisch de garantiegeldigheid.beeindigen. Het product mag alleen worden gerepareerd door een gekwalificeerde vakman.
• Maak het product schoon met een Licht bevochtigd zich doekje. Gebruik geen oplos- en schoonmaakmiddelen - deze können krassen op de kunststof delen veroorzaken en elektrische circuits beschadigen.
  Dompel het product Niet in water of andere vloeistoffen.
• Als het product beschadigd of defect is, mag u het Niet zich repareren. Breng het voor reparatie waar de winkel waar je het gekocht hebt.
• Dit apparaat is Niet bedoeld voor gebruik door personen (inclusief kinderen) die door een lichamelijk, zintuiglijk of geestelijk onvermogen of door een gebrek aan ervaring of kennis Niet in staat zich het apparaat veilig te gebruiken, tenzij zich onder toezicht staan of instructies hebben gekregen van een persoon die verantwoordelijk is voor hun verilgheid. Kinderen要去en onder toezicht staan omervoorte zorgen, dat zich Niet met het apparaat spelen.

Deponeer nicht bij het huisvuil. Gebruik speciale inzamelpunten voor gesorteerd afval. Neem contact op met de lokale autoriteiten voor informatie over inzamelpunten. Als de elektronische apparaten zonden worden weggegooid op stortplaatsen konnen gevaarlijke stoffen in het

grondwaterterechtkommenenervolgensin devoedselketen,haarhetde menselijke gezondheid kan beinvloeden.
