MODE D'EMPLOI P5686 Emos

FR|BE | Thermostat à plongeur

\section*{Caracteristiques}

Thermostat à plongeur, avec écran

Plage de température de 5^ à 80^ (résolution de 0,1 °C)

Connexionélectrique simple au moyen de bornes sans vis

Informations techniques

Charge commutée : max. 230 V AC ; 5 A pour une charge résistive ; 1,5 A pour une charge inductive Alimentation : 230 V AC

Plage de contrôle de la temperature : 5 °C à 80 °C

Mesure de la température : 5 °C à 80 °C avec une résolution de 0,1 °C ; précision ± 1 °C

Réglage de la température : 5 à 80 °C, par pas de 0,1 °C

Variation de la température régée: 0,1^ à 15^ avec une résolution de 0,1^

Dimensions du plongeur: 58 mm, Ø 8 mm, filetage 12 pouce

Indices de protection : IP40

Description du thermostat (voir la Fig. 1)

1 -voyant LED de la commutation

5 - bouton pour activer/désactiver/régler les fonctions

2-écran

6 - vis

3 - flèche vers le haut (augmenter la valeur)

7 - vis de blocage du plongeur

4 - flèche vers le bas (baisser la valeur)

8 - plongeur

Montage (voir la Fig. 2)

Le plongeur comporte un filetage femelle de 1 / 2 qu vient se visser dans le manchon installé à l'endroit où vous souhaitez mesurer la température (tuayauterie, ballon). Le capteur du thermostat est introduit dans le plongeur de manière à ce que le corps du thermostat repose sur le plongeur. Une fois dans cette position, fixer le tout dans la collerette en plastique à l'aide d'une vis.

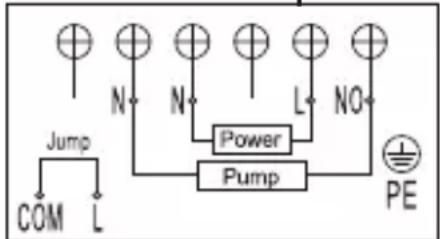

Connexionélectrique

1. Dévisser les 2 vis du couvercle avant du thermostat.
2. Retirer le couvercle avant avec précaution.

3. Brancher en respectant le schéma suivant (voir la Fig. 2):

4. Pump - pompe
   Power-alimentation de 230 V

5. Jump-raccord
   PE-cable de protection contre les chocs electriques

6. Le thermostat est doté de connexions sans vis. Exercer une pression vers le bas sur le connecteur en plastique supérieur, par exemple à l'aide d'un tournevis, le contact de la borne est ainsi libéré. Insérer ensuite le cable. Raccorder tous les cables nécessaires de cette manière. Revisser les vis.

Nos recommandons de confier l'installation a du personnel qualifie!

L'installation doit toujours être effectuee lorsque l'alimentation est coupee ; les specifications de securite doivent etre respectees. Respecter le courant de commutation maximal specifie dans les données techniques ! Notre responsabilité ne pourra pas etre engagée en cas d'installation incorrecte.

Mise en service

Brancher correctement le thermostat à la pompe.

Brancher le thermostat à une source d'alimentation de 230 V.

Appuyer brièvement sur le bouton

L'écran affiche le mode actuellement régé et le mode de chauffage/refroidissement (par ex. F1/C1).

Ensuite, vous verrez la température actuelle s'afficher à l'écran.

Réglage de la température

Pour régler la température souhaitée, appuyer plusieurs fois sur les flèches vers le haut /vers le bas ▼.

Maintenir la flèche enfonnée pour avancer plus rapidement.

Après avoir reglé la valeur souhaiée, attendre quelques secondes pour enregistrer automatiquement la valeur.

L'écran affiche alors automatiquement la température actuelle mesurée.

Pour vérifier à nouveau la température régée, appuyer 1 fois sur la flèche vers le haut ou vers le bas.

Example : lorsque vous avez regle 50^ appuyer 1 fois sur la flèche vers le haut ou vers le bas. L'écran affichera C 50.0.

Selectionner le mode de chauffage ou de refroidissement

Pour acceder au réglage, appuyer longuement sur la flèche vers le bas pendant environ 3 secondes. Utiliser les flèches pour selectionner le mode de chauffage (l'écran affiche C1) ou le mode de refroidissement (l'écran affiche C2).

Après avoir reglé la valeur souhaiée, attendre quelques secondes pour enregistrer automatiquement la valeur.

L'écran affiche alors automatiquement la température actuelle mesurée.

Variations du mode de refroidissement :

Pour la fonction de refroidissement, la commutation est inversée : Le thermostat commute le système si la température mesurée est supérieure à la température définie.

Variation de la température

La variation (hysteresé) est la différence de température entre la température d'activation et de déactivation.

Par exemple, si vous reglez la température en mode chauffage sur 42,5^ et la variante sur 2,5^ , le thermostat commencerà à fonctionner lorsque la température ambiente descendra à 40^ et s'arrête lorsque la température atteindre 42,5^ . Pour acceder aux réglages, appuyer sur la flèche vers le haut pendant environ 3 secondes.

Pour régler la valeur de la variation de la température souhaitée, appuyer plusieurs fois sur les flèches vers le haut /vers le bas

Maintenir la flèche enfonnée pour avancer plus rapidement.

Après avoir reglé la valeur souhaiée (par exemple, 2,5 °C sera affché d 2,5), attendre quelques secondes afin que la sauvégarde automatique se réalise.

L'écran affiche alors automatiquement la température actuelle mesurée.

Entretien et maintenance

S'il est utilisé correctement, cet apparéil estçu pour fonctionner durant de nombreuses années en toute fiabilité. Ci-dessous, vous trouvez quelques conseils pour le manipuler/l'utiliser correctement :

• Avant de commencer à utiliser cet apparéil, dire attentivement la notice utilisateur.

• Ne pas exposer cet apparéil aux rayons directs du soleil, à des températures extrémement basses, à de l'humidité ou à de brusques variations de température. Cela réduirait la précision du suivi.

• Ne pas placer le produit à des endroits susceptibles d'être exposés à des vibrations et/ou à des secousses, cela pourrait en effet l'endommager.
• Ne pas exposer cet appeareil à une pression excessive, à des coups, à la poussière, à des températures élevées ou à de l'humidité, ces éléments pourraient entraîner une défaillance du produit, réduire son autonomie énergétique, détériorer les piles ou provoquer une déformation des pieces en plastique.
• Ne pas exposer le produit aux intempéries ou à l'humidité, ni à des gouttes d'eau ou à un jet d'eau.
• Ne placer aucune source de flamme nue sur l'appareil, comme une bougie allumée par exemple.
• Ne pas placer cet apparéil dans des endroits où la circulation d'air est insuffisante.
• Ne pas obstruer les orifices de ventilation de l'appareil.
• Ne pas intervenir sur les circuits électriques internes, vous pourriez les endommager et provoquer une annulation immédiate de la validité de la garantie. Cet apparéil ne devrait être réparé que par un spécialiste qualifié.
• Pour le nettoyage, toujours utiliser un chiffon doux légèrement humide. Ne pas utiliser de dissolvant ou de produit de nettoyage, ces derniers pourraient en effet rayer les parties en plastique et ALTERER les circuits électriques.
• Ne pas immerger cet apparéil dans de l'eau ni dans d'autres liquides.
• En cas de dégradation ou de défaut de l'appareil, ne jamais essayer de le réparer vous-mêmes. Pour toute réparation, remettre l'appareil au revendeur qui vous l'a vendu.
• Cet apparéil n'a pas été concu pour être utilisé par des personnes (enfants compris) qui ont des capacité physiques et/ou sensorielles limitées, qui ont des troubles mentaux ou qui ne sont pas suffisamment experimentées, à moins qu'elles ne soient sous la surveillance d'une personne qui est responsable de leur sécurité ou qu'une telle personne leur ait fait suivre une formation relative à l'utilisation de l'appareil. Les enfants doivent rester sous surveillance afin de les empêcher de jouer avec cet apparéil.

Ne pas jeter avec les ordures menagères. Utilisez des points de collecte spéciaux pour les déchets tries. Contactez les autorités locales pour obtenir des informations sur les points de

collecte. Si les apparèils électroniques sont mis en décharge, des substances dangereuses peuvent atteindre les eaux souterraines et, par la suite, la châne alimentaire, où elles peuvent affecter la santé humaine.
