NÁVOD K OBSLUZE P5686 Emos

CZ | Jímkový termostat

Vlastosti

Jímkový termostat s displejem

Teplotní rozsah 5 °C - 80 °C (rozlěsení 0,1 °C)

Jednoduché elektrické pripojen pomocí bezsroubovych svorek

Technické informace

Spinana zatez: max. 230 V AC; 5 A pro odporové zatizeni; 1,5 A pro indukcni zatizeni

Napajeni: 230 V AC

Rozsañéní teploty: 5 °C - 80 °C

Měrění teploty: 5 °C až 80 °C s rožlügením 0,1 °C; prěsnost ±1 °C

Nastavení teploty: 5 °C až 80 °C v krocích po 0,1 °C

Rozptyl nastavené teploty: 0,1 °C až 15 °C s Rozlišením 0,1 °C

Rozmer jimky: 58 mm, 0 8 mm, zavit 1 / 2 palce

Krytfi: IP40

Popis termostatu (viz obr. 1)

1-LED indikace sepnuti

5 - tlačítko zapnutí/vypnutí/nastavení funkci

2-displej

6-šroubky

3- šipka nahoru (zvyşeni hodnoty)

7 - jistíci šroubek jímky

4 - šipka dolú (snížení hodnoty)

8-jímka

Montáž (viz obr.2)

Jímka je opatrěna věžjíšm závitem 1/2", který se zařoubuje do natrubku osazeného v misté, kde potřebujeme měrit teplotu (potrubí, zásobník). Čidlo termostatu se vsune do jímytky tak, aby tělo termostatu dosedlo na jímku. V těto poloze se zajisti šroubkem v umělohmotnélimci.

Elektrické pripojeni

1. Odrsoubujte 2 sroubky na prednim krytu termostatu.

2. Opatrne odstrahte predn kryt.

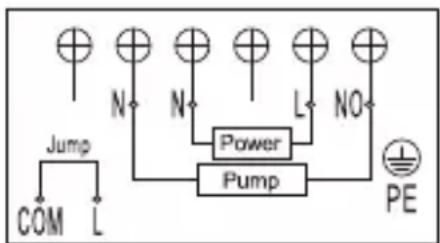

3. Zapojte podle následujicího schématu (viz obr. 2):

4. Pump - Čerpadlo
   Power-napajeni 230V

5. Jump - spojka
   PE- ochranny vodič pro ochranu prěd urazem elektrickým proudem

6. Termostat má bezšroubové pripojeni vodičů. Zatlačte směrem dolů např. šroubovákem na horní plastový konektor, uvolní se kontakt terminálu, zasuje vodič. Takto správně zapojte vsechny potřebné vodiče. Zašroubujte zpět šroukBly.

Instalaci a zapojeni termostatu do elektrického obvodu smi provadět jen osoba s kvalifikaci dle vyhlášky o odborné zpúsobilosti v elektrotechnice Č. 50/1978 min. § 6.

Instalace se vždy provádi pri vypnutém privodu proudu; musé dodržovat bezpečnostní specifikace. Dodržujte maximálí spinaci proudly uvedeny v technickych udajích! Neneseme zhádnou opovednost za neodbornou instalaci.

Uvedeni do chinnosti

Stiskněte krátce tlacítko.

Na displeji problikne aktuánlné nastavený mod a režim vytápení/chlazení (napr: F1/C1).

Potom se zobraí aktuálné naměřená teplota.

Nastavení teploty

Požadovanou teplotu nastavíte opakovaným stisknutím šipky nahoru, dolú.

Pridrzenim sipky postupujete rychleji.

Po nastaveni požadované hodnoty počkejte několik sekund, dojde k automatickému uloženi.

Na displeji se potom automaticky zobraź aktuálné naměřená teplota.

Pro zpětnou kontrolu nastavené teploty stisknéte 1 × šipku nahoru nebo dolú.

Příklad: pri nastavení 50 °C stisknéte 1× šipku nahoru nebo dolů. Na displeoji bude zobrazeno C 50.0.

Vyber režimu vytapěné nebo chlazení

Pro vstup do nastavení stisknéte dlouze šipku dolu do dobu priblžné 3 sekund.

Sipkami vyberte režim vytapěné (na displeji zobrazeno C1) nebo režim chlazení (na displeji zobrazeno C2).

Po nastaveni požadované hodnoty počkejte několik sekund, dojde k automatickému uloženi.

Na displeji se potom automaticky zobraź aktuálné naměřená teplota.

Odlisnosti pri režimu chlazení:

U funkce chlazení je spinání obracné: termostat spiná systém,Pokud je naměřená teplota vyšínež nastavená teplota.

Rozptyl teploty

Rozptyl (hystereze) je teplotni rozdil mezi teplotou pri zapnuti a vypnuti.

Pokud napríklad nastavíte teplotu ve vytápecím režimu na 42,5°C a rozptyl na 2,5°C, termostat začne pracovat, pokud nameřěnéva teplota klesne na 40°C, a vypne se, pokud teplota dosáhne 42,5°C. Pro vstup do nastavení stisknéte dlouze šipku nahoru po dobu príblžné 3 sekund.

Požadovanou hodnotu Rozptylu teploty nastavíte opakovaným stisknutím šipky nahoru /dolù Přidržením šipky postupujete rychleji.

Po nastavení požadované hodnoty (např. 2,5 °C bude zobrazeno d 2,5) počejte několik sekund, dojde k automatickému uložení.

Na displeji se potom automaticky zobraź aktuálné naměřená teplota.

Péce a udrzba

Vyrobek je navrzen tak, aby pri vchodné zacházení spolehlíve sloužil ěradu let. Zde je několik rad pro správnou obsluhu:

• Než začnete s vyrobkem pracovat, pozorně si pročtěte uživatelský manuál.

• Nevystavujte vyrobek prímému slunečnímu světlu, extrémnímu chladu a vlhku a náhlým zmenám teploty. Snížilo by to présnost snímání.

• Neumist'ujte vyrobek do mistr nachylnych k vibracim a otrésüm - mohou zpusobit jeho poskozeni.
• Nevystavujte vyrobek nadmernému tlaku, nárazüm, prachu, vysoké teplotě nebo vlhkosti - mohou zpúsobit poruchu funkčnosti vyrobku, kratsí energetickou vydrž, poškození bateriá a deformaci plastovych chasti.
• Nevystavujte vyrobek desti ani vlhku, kapajic a strikajic vode.
• Neumist'ujte na vyrobekŽádné zdroje otevřeného ohne, napr. zapálenou svíčku apod.
• Neumist'ujte vyrobek na mista, kde neni zajište no dostatečné prouděni vzduchu.
• Nevsunujte do větracích otvorů vyrobku zádné prědměty.
• Nezasahujte do vnitrnich elektrickych obvodu vyrobku - muzete jej poškodit a automaticky tím ukoncit platnost záruky. Vyrobek by měl opravovat pouze kvalifikovaný odborník.
• K Čišění používejte mírně navlčený jemné hadřík. Nepoužívejte Rozpoustědla ani Čistić priřavky – mohly by poskrábat plastové Časti a narusit elektrické obvody.
• Vyrobek neponořujte do vody ani jin'ych kapalin.
• Pri poškození nebo vade vyrobku neprovádejte Žádné opravy sami. Předejte jej k opravě do prodejny, kde jste jej zakoupili.
• Tento prístroj není určen pro používání osobami (včetné děti), jimž fyzická, smyslova nebo mentalníní neschopnost ānedostatek zkušeností a znalostí zabrañuje v bezpečném používání prístroje,Pokud na ně nebude dohliženo nebo pokud nebyly instruovány ohledné použiti tohoto prístroje osobou zodpovednou za jejich bezpečnost. Je nutné dohled nad dětmí, aby se zajistilo, ze si nebudou s prístrojem hrát.

Nevyhazujte elektrické spotřebiče jako netrédéný komunálné oppad, použijte sběrná mista triděného oppadu. Pro aktuálné informace o sběrnych mistraktujte mistríny Črady. Pokud jsou elektrické spotřebiče uložené na skládkách opadků, nebezpečné látky mohou prosakovat

SK | Jímkový termostat

Vlastosti

Jímkový termostat s displejom

Teplotny rozshat 5^ - 80^ (rozlišenie 0,1 °C)

Meranie teploty: 5^ až 80 °C s Rozlěsením 0,1 °C; presnost' ±1 °C

Nastavenie teploty: 5^ až 80 °C v krokoch po 0,1 °C

Rozptyl nastavenej teploty: 0,1 °C až 15 °C s Rozlišením 0,1 °C

Rozmer jimky: 58 mm, 0 8 mm, zavit 1 / 2 palca

Krytie: IP40

Popis termostatu (vid'obr. 1)

4 - šípká dole (zníženie hodnoty)

5 - tlačidlo zapnutia/vypnutia/nastavenia funkci
6 - skrutky
7-istiaca skrutka jimky
8-jimka

Montáž (vid'obl. 2)

Elektrické pripojenie

1. Odskrutkujte 2 skrutky na prednom kryte termostatu.
2. Opatrne odstrante prednky kryt.

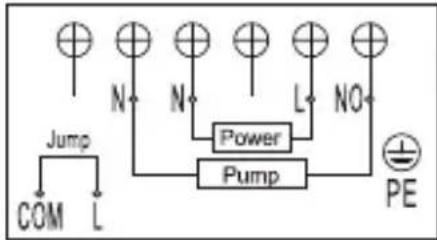

3. Zapojte podla nasledujucej schemy (vid' obr. 2):

4. Pump - cerpadlo
   Power-napajanie 230V

5. Jump - spojka
   PE- ochranny vodič pre ochranu pred urazom elektrickým prudom

6. Termostat má bezskrutkové pripojenie vodičov. Zatlačte smerom dole napr. skrutkovačom na horný plastový konektor, uvolné sa kontakt terminálu, zauněte vodič. Takto správné zapojte všetky potrebné vodiče. Zaskrutkujte spát skrutky.

Doporucjeme,aby instalaciuykonával kvalifikovaný pracovnik!

Dodržujte maximálny spinaci prud uvedeny v technickych udajoch! Nenesieme Žiadnu zodpovednost za neodbornu instaláciu.

Uvedenie do chinnosti

Požadovanú teplotu nastavíte opakovaným stlačením šipky nahor odole.

Pridržanim šipky postupujete rychlejsie.

Po nastavení požadovanej hodnoty počkajte niedolko sekünd, dojde k automatickému uloženiu.

Šípkami vyberte režim vykurovania (na displeji zobrazené C1) alebo režim chladenia (na displeji zobrazené C2).

Po nastavení požadovanej hodnoty počkajte niekol'ko sekünd, dojde k automatickému uloženiu.

Požadovanú hodnotu Rozptylu teploty nastavite opakovaným stlačením šípy hore /dole Pridržaním šípy postupujete rychlejsie.

Po nastavení požadovanej hodnoty (napr. 2,5 °C bude zobrażné d 2.5) počkajte niedolko sekünd, dojde k automatickému uloženiu.

Starostlivost' a udrzba

Vyrobok je navrhnuty tak, aby pri vchodnom zachadzani spotahlivo sluzil mnoho rokov. Tu je niedolko rad pre spravnu obsluhu:

Pokial' su elektrické spotrebice uložené na skládkach opadkov, nebezpečné látky mozu pre-

sakovat do podzemnej vody a dostat sa do potravinového ret'azca a poskodzovat vaše zdravie.
