P5603R - Термостат Emos - Безкоштовний посібник користувача

Марка	Emos
Модель	P5603R
Тип продукту	Термостат
Розміри	40 × 93 × 86 мм
Вага	135 г
Живлення	2 батарейки AA (LR6) 1,5 В
Максимальне комутоване навантаження	230 В змінного струму; 6 A (резистивне) / 2 A (індуктивне)
Діапазон вимірювання температури	0 °C до 40 °C
Точність вимірювання	±0,5 °C
Роздільна здатність вимірювання	1 °C
Діапазон регулювання температури	5 °C до 30 °C (крок 1 °C)
Гістерезис (запрограмоване відхилення)	0,4 °C
Функції	Опалення / Охолодження; Режим CHRONO (TPI) з 3 або 6 циклами/годину; Таймер (2 або 4 хв); Відображення °C/°F
Комплектація	2 гвинти, 2 дюбелі
Встановлення	На внутрішній стіні, подалі від сонячних променів та протягів. Підключення до клем NO/NC/COM. Вимкніть живлення перед монтажем.
Обслуговування та чищення	М'яка злегка волога тканина. Не використовуйте розчинники або абразивні засоби. Не занурюйте у воду.
Безпека	Встановлення кваліфікованим персоналом. Вимкніть живлення перед втручанням. Не відкривайте внутрішній контур. Тримайте подалі від дітей.
Вказівки щодо утилізації	Не викидайте з побутовими відходами. Використовуйте пункти збору електронних відходів.

Часті запитання - P5603R Emos

Як встановити термостат P5603R?

Перед встановленням вимкніть електроживлення системи опалення або охолодження. Закріпіть задню кришку на стіні за допомогою наданих гвинтів та дюбелів, потім підключіть дроти до клем NO, NC та COM відповідно до схеми вашої установки. Вставте батарейки та поставте передню частину на місце.

Які батарейки використовувати та як їх замінити?

Використовуйте дві лужні батарейки типу AA (LR6) на 1,5 В. Не використовуйте акумулятори 1,2 В. Щоб замінити батарейки, зніміть передню частину термостата та замініть батарейки, дотримуючись полярності.

Що робити, якщо екран залишається порожнім?

Спочатку перевірте полярність батарейок, їх стан (не розряджені) та хороший контакт. Якщо нічого не відображається, вийміть батарейки та вставте їх знову, щоб скинути термостат. Переконайтеся, що батарейки нові та лужні.

Як налаштувати температуру?

Поверніть ручку регулювання вправо, щоб збільшити температуру, вліво – щоб зменшити. Встановлена температура відображається протягом 5 секунд, потім екран повертається до показу кімнатної температури.

Що таке режим CHRONO (TPI)?

Режим CHRONO (або TPI) – це алгоритм, який вивчає теплову поведінку приміщення для передбачення потреб. Він забезпечує ефективніше управління теплом, адаптуючи цикли нагріву. Увімкніть його за допомогою DIP-перемикача (положення ON на перемикачі 2).

Як налаштувати кількість циклів на годину?

На DIP-перемикачі перемикач 3 дозволяє вибрати між 6 циклами/годину (OFF) та 3 циклами/годину (ON). 3 цикли рекомендовані для підлогового опалення або теплового насоса; 6 циклів – для газового котла або зонального клапана.

Чи можна використовувати цей термостат для кондиціонування?

Так, термостат підтримує режим охолодження. Налаштуйте DIP-перемикач: перемикач 1 в положення ON для увімкнення охолодження (та вимкнення опалення). Кабель фази потрібно підключити до клеми NC замість NO.

Що означає іконка розрядженої батарейки на екрані?

Іконка розрядженої батарейки вказує, що батарейки слабкі та потребують заміни. Використовуйте нові лужні батарейки типу AA 1,5 В.

Де встановити термостат для оптимальної роботи?

Встановіть термостат на внутрішній стіні на висоті приблизно 1,5 м від підлоги, подалі від прямих сонячних променів, протягів (вікна, двері) та джерел тепла (радіатори, телевізор, холодильник). Неправильне розташування може спотворити вимірювання температури.

Як чистити термостат?

Використовуйте м'яку злегка вологу тканину для чищення пристрою. Ніколи не використовуйте розчинники, абразивні засоби або надлишкову воду. Не занурюйте термостат у воду чи іншу рідину.

ПОСІБНИК КОРИСТУВАЧА P5603R Emos

Термостат P5603R призначений для керування системами опалення або кондиціонування повітря.

Важливе повідомлення

• Перед першим використанням уважно прочитайте інструкцію з експлуатації термостата, а також бойлера чи кондиціонера.
  • Перед установкою термостата вимкніть джерело живлення!
• Рекомендуємо, щоб установку виконувала кваліфікована особа!
• Під час монтажу дотримуйтесь встановлених стандартів.

Технічна специфікація:

Навантаження перемиканням: макс. 230 В АС; 6 А для резистивного навантаження; 2 А для індуктивного навантаження

Вимірювання температури: від 0 °C до 40 °C з роздільною здатністю 1 °C; точність ±0,5 °C

Налаштування температури: від 5 °C до 30 °C з кроком 1 °C

Встановлена дисперсія температури: 0,4 °C

Живлення: 2 шт. батарейок 1,5 В тип АА (LR6)

Додаткове оснащення: шурупи 2 шт., дюбелі 2 шт

Розмір і вага: 40 × 93 × 86 мм; 135 г

Описання термостату (див. рис. 1)

1 – дисплей

2 – кільце налаштування температури
3 – батарейний відсік
4 – кріплення задньої кришки гвинтами

Опис дисплея (див. рис. 2)

1 – індикація низького заряду батареї
2 – температура
3 – одиниця температури °C/°F
4 – робочий режим опалення ✝ або охолодження ✝

Спосіб зняття передньої частини термостата (див. рис. 1)

Установка:

Примітка:

Перед заміною термостата відключіть систему опалення/кондиціонування від основного джерела живлення у вашій квартирі. Цим уникните можливого ураження електричним струмом.

Перед першим використанням уважно прочитайте інструкцію з експлуатації термостата.

Перед установкою термостата вимкніть з електромережі!

Під час установки дотримуйтесь встановлених стандартів.

Розташування термостата

Розташування термостата значно впливає на його роботу. Виберіть місце, де найчастіше знаходяться члени сім'ї, найкраще на внутрішній стіні, де повітря вільно циркулює і де немає прямих сонячних променів. Термостат не розміщуйте поблизу джерел тепла (телевізори, радіатори, холодильники) або біля дверей (по причині частих ударів). Якщо ви не дотримуєються цих рекомендацій, він не зможе належним чином підтримувати температуру в кімнаті.

Установка термостата

На задній кришці термостата є 6 підготовлених отворів для настінного монтажу.

Відкрутіть задню кришку, за допомогою дюбелів і шурупів, що додаються, прикріпіть термостат до стіни.

З'єднувальні клеми захищені пластиковою кришкою, див. рисунок 3.

Підключіть дроти, що виводяться з монтажної коробки, до позначених клем термостата відповідно до схеми підключення.

Схема підключення

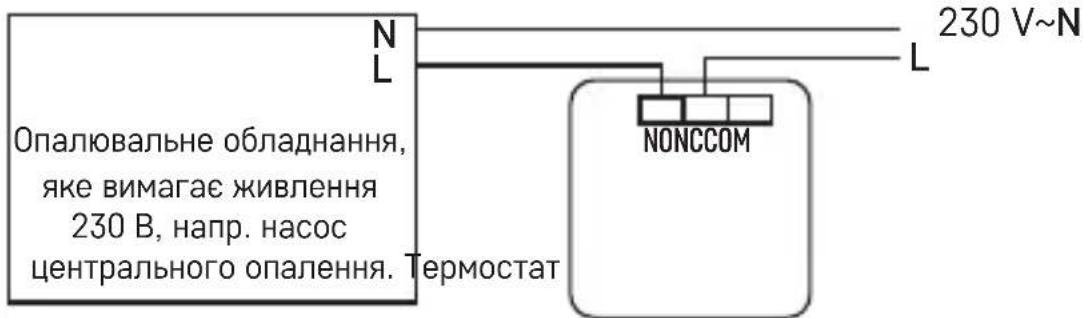

Схема підключення напруги термостата P5603R до котла з виходом „NO“:

Макс. 230 В 6(2) А

* При підключенні охолоджуючого пристрою до термостата підключіть фазний провідник «L» до клеми „NC“.

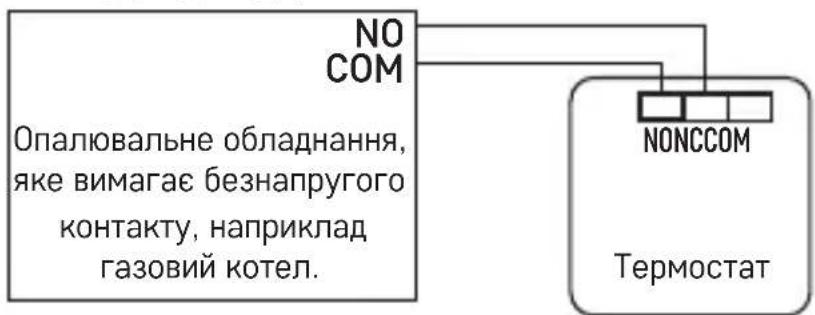

Схема безнапругого підключення термостата P5603R до котла з ви- ходом „NO“:

Макс 230 В 6(2) А

Введення в експлуатацію

1. Зніміть задню частину термостата та вставте 2 батарейки АА 1,5 В. Використовуйте лише лужні батареї на 1,5 В, не використовуйте зарядні батарейки 1,2 В.
2. Поверніть назад задню частину термостата до задньої кришки.
3. Термостат має активний дисплей і працює.

Якщо термостат не працює належним чином, перевірте полярність батарейок, чи батарийки не розряджені, або термостат повторно включить, вийнявши та знову вставивши батарейки.

Під час зображення іконки замініть у термостата батарейки.

Налаштування температури

Щоб підвищити температуру, поверніть кільце вправо.

Щоб знизити температуру, поверніть кільце вліво.

Налаштована температура буде відображатися на дисплеї протягом 5 секунд, потім буде зображена кімнатна температура.

Вибір режиму роботи

Відкрутіть задню кришку термостата.

На задній стороні є розміщений DIP-перемикач, який встановлює наступні функції.

Доступні функції під час налаштування режиму ОПАЛЕННЯ

режим охолодження вимкнено 1	ON режим опалення увімкнуто
режим CHRONO вимкнено 2 режим CHRONO увімкнуто
6 циклів/год 3 3 цикли/год
одиниця температури °F 4 одиниця температури °C

Режим CHRONO (TPI)

Режим CHRONO або ТРІ (Time Proportional and Integral) – це алгоритм, який має просту пам'ять у своєму программому забезпеченні, яка

«вчить», як досягати та підтримувати кімнатну температуру. Має базову обчислювальну потужність: «працює» із зібраними даними та поточними температурами, «прогнозує», скільки часу необхідно подавати тепло (котел повинен бути включений). Це своєрідний «інтелектуальний контроль», оскільки подача тепла триває, поки не досягнеться необхідного значення і вимикається, тим самим підвищуючи енергоефективність.

Працює за циклами, тривалість яких вимірюється кількостями за годину. При звичайному використанні важно помітити різницю в способі використання опалення. Однак можна помітити, що термостат працює менший час, коли він наближається до заданої бажаної температури. Коли важана температура досягається, робочі цикли скорочуються для підтримки температури. ТРІ обчислює швидкість, з якою кімната втрачає тепло та поповнює його, таким чином запобігаючи охолодженню.

Налаштування циклу CHRONO (TPI)

У режимі опалення для функції CHRONO можна встановити 3 або 6 циклів на годину.

Рекомендується встановити 3 цикли при регулюванні теплої підлоги, при управлінні тепловим насосом.

При експлуатації газового котла або зонного клапана рекомендується встановити 6 циклів.

Дисперсія заданої температури

Якщо вимкнути функцію CHRONO, термостат буде вмикатися/вимикатися відповідно до дисперсії встановленої температури.

Дисперсність (гістерезис) – це різниця температуи між температурами при увімкненні та вимкненні.

Значення дисперсії температури становить 0,4 °C.

Наприклад, якщо встановити температуру в режимі опалення на 20 °C, термостат почне працювати, коли температура в приміщенні знизиться до 19,6 °C, і вимкнеться, коли температура досягне 20,4 °C.

Доступні функції під час налаштування режиму ОХОЛОДЖЕННЯ \*

режим охолодження увімкнено 1	ON режим опалення вимкнено
затримка вимкнена 2 затримка увімкнена
затримка 4 хвилини 3 затримка 2 хвилини
одиниця температури °F 4 одиниця температури °C

Затримка запобігає перемиканню термостата при короткочасних змінах температури – захист котла від частого перемикання.

Догляд та обслуговування

Виріб сконструйований так, щоб при належному поводженні з ним, надійно працював багато років. Тут знаходиться декілька рад для правильного обслуговування:

- Перед використанням цього пристрою, уважно прочитайте його інструкцію.

- Не піддавайте виріб впливу прямих сонячних променів, сильного холоду або вологості, а також різким змінам температури. Це знизить точність сканування.

- Не розміщуйте виріб у місцях, схильних до вібрації або ударів – вони можуть його пошкодити.

- Виріб не піддавайте надзвичайному тиску, ударам, пороху, високій температурі або вологості – це могло б пошкоджити функцію виробу, скоротити енергетичну якість, пошкодити батарейки та деформувати пластикові частин.

- Не піддавайте виріб впливу дощу або вологи, крапель або бризгам води.

- Не поміщайте на виріб жодне джерело відкритого вогню, напр. запалену свічку та інше.

• Не поміщайте виріб в місцях, де не достатньо забезпечена циркуляція повітря.
• Не вставляйте будь-які предмети у вентиляційні отвори виробу.
• Не змінюйте внутрішні електричні ланцюги виробу – ви можете пошкодити його та автоматично анулювати гарантію. Виріб повинен ремонтувати тільки кваліфікований фахівець.
• Для очищення використовуйте злегка вологу тканину. Не використовуйте розчинники або миючі засоби – вони можуть подряпати пластикові деталі та пошкодити електричне коло.
• Не занурюйте виріб у воду чи інші рідини.
• Якщо виріб пошкоджено або він дефектний, не робіть ремонт самостійно. Віднесіть його в ремонт до магазину, де ви його придбали.
• Цей пристрій не призначений для користування особам (включно дітей), для котрих фізична, почуттєва чи розумова нездібність, чи не достаток досвіду та знань забороняє ним безпечно користуватися, якщо така особа не буде під доглядом, чи якщо не буде проведена інструктаж щодо користування відповідною особою, котра відповідає за її безпечність. Необхідно сідкувати за дітьми, та забезпечити пристрій так, щоб вони ним не гралися.

Не викидуйте електричні пристрої як несортовані комунальні відходи, користуйтесь місцями збору комунальних відходів. За актуальною інформацією про місця збору звертайтесь до установ за місцем проживання. Якщо електричні присторої розміщені на місцях з відходами, то небезпечні речовини можуть проникати до підзем- них вод і дістатись до харчового обігу та пошкоджувати ваше здоров'я.
