P5603R - Termostatas Emos - Nemokama naudojimo instrukcija

Prekės ženklas	Emos
Modelis	P5603R
Produkto tipas	Termostatas
Matmenys	40 × 93 × 86 mm
Svoris	135 g
Maitinimas	2 AA (LR6) baterijos 1,5 V
Maksimali perjungiama apkrova	230 V AC; 6 A (varžinė) / 2 A (indukcinė)
Temperatūros matavimo diapazonas	0 °C iki 40 °C
Matavimo tikslumas	±0,5 °C
Matavimo skyra	1 °C
Temperatūros nustatymo diapazonas	5 °C iki 30 °C (1 °C žingsniu)
Histerezė (nustatomas kitimas)	0,4 °C
Funkcijos	Šildymas / Aušinimas; CHRONO (TPI) režimas su 3 arba 6 ciklais per valandą; Uždelsimas (2 arba 4 min); Rodymas °C/°F
Pridedami priedai	2 varžtai, 2 kaiščiai
Montavimas	Ant vidinės sienos, apsaugotoje nuo saulės ir oro srovių. Prijungimas prie NO/NC/COM gnybtų. Prieš montavimą išjunkite maitinimą.
Priežiūra ir valymas	Minkšta, šiek tiek drėgna šluoste. Nenaudokite tirpiklių ar abrazyvinių priemonių. Nemerkite.
Sauga	Montavimą atlieka kvalifikuotas personalas. Prieš darbą išjunkite maitinimą. Neatidarykite vidinės grandinės. Laikykite vaikams nepasiekiamoje vietoje.
Perdirbimo instrukcijos	Neišmeskite su buitinėmis atliekomis. Naudokite elektroninių atliekų surinkimo punktus.

Dažnai užduodami klausimai - P5603R Emos

Kaip sumontuoti termostatą P5603R?

Prieš montavimą išjunkite šildymo ar vėsinimo sistemos elektros maitinimą. Pritvirtinkite galinį dangtelį prie sienos naudodami pridedamus varžtus ir kaiščius, tada prijunkite laidus prie NO, NC ir COM gnybtų pagal jūsų įrengimo schemą. Uždėkite priekinę dalį įdėję baterijas.

Kokias baterijas naudoti ir kaip jas pakeisti?

Naudokite dvi AA (LR6) tipo 1,5 V šarmines baterijas. Nenaudokite 1,2 V įkraunamų baterijų. Norėdami pakeisti baterijas, nuimkite priekinę termostato dalį ir pakeiskite baterijas, laikydamiesi poliškumo.

Ką daryti, jei ekranas lieka tuščias?

Pirmiausia patikrinkite baterijų poliškumą, jų būseną (neišsikrovusios) ir gerą kontaktą. Jei nieko nerodoma, išimkite baterijas ir vėl įdėkite, kad atstatytumėte termostatą. Įsitikinkite, kad baterijos naujos ir šarminės.

Kaip nustatyti temperatūrą?

Pasukite reguliavimo rankenėlę į dešinę, kad padidintumėte temperatūrą, į kairę – kad sumažintumėte. Nustatyta temperatūra rodoma 5 sekundes, tada ekranas grįžta prie kambario temperatūros.

Kas yra CHRONO (TPI) režimas?

CHRONO (arba TPI) režimas yra algoritmas, kuris mokosi patalpos šiluminio elgesio, kad numatytų poreikius. Jis leidžia efektyviau valdyti šilumą pritaikant šildymo ciklus. Įjunkite jį per DIP jungiklį (ON padėtis ant 2 jungiklio).

Kaip nustatyti ciklų skaičių per valandą?

Ant DIP jungiklio, 3 jungiklis leidžia pasirinkti tarp 6 ciklų per valandą (OFF) ir 3 ciklų per valandą (ON). 3 ciklai rekomenduojami grindų šildymui ar šilumos siurbliui; 6 ciklai – dujiniam katilui ar zonos vožtuvui.

Ar galiu naudoti šį termostatą kondicionavimui?

Taip, termostatas palaiko vėsinimo režimą. Nustatykite DIP jungiklį: 1 jungiklį į ON, kad įjungtumėte vėsinimą (ir išjungtumėte šildymą). Tada fazės laidas turi būti prijungtas prie NC gnybto vietoj NO.

Ką reiškia išsikrovusios baterijos piktograma ekrane?

Išsikrovusios baterijos piktograma rodo, kad baterijos silpnos ir jas reikia pakeisti. Naudokite naujas AA 1,5 V šarmines baterijas.

Kur sumontuoti termostatą optimaliam veikimui?

Sumontuokite termostatą ant vidinės sienos, maždaug 1,5 m aukštyje nuo grindų, apsaugotoje nuo tiesioginių saulės spindulių, oro srovių (langų, durų) ir šilumos šaltinių (radiatoriai, TV, šaldytuvas). Netinkama vieta gali iškraipyti temperatūros matavimus.

Kaip valyti termostatą?

Valydami prietaisą naudokite minkštą, šiek tiek drėgną šluostę. Niekada nenaudokite tirpiklių, abrazyvinių priemonių ar per daug vandens. Nemerkite termostato į vandenį ar kitą skystį.

NAUDOJIMO INSTRUKCIJA P5603R Emos

P5603R termostatas skirtas šildymo ir oro kondicionavimo sistemoms valdyti.

Svarbu

• Prieš naudodami pirmą kartą, atidžiai perskaitykite termostato bei katilo arba oro kondicionavimo įrangos naudojimo instrukciją.
• Prieš montuodami termostatą, išjunkite maitinimą!
• Iranga montuoti gali tik kvalifikuotas asmuo!
• Montavimo metu laikykitės galiojančių standartų.

Techninės specifikacijos:

Apkrova: ne daugiau kaip 230 V KS; 6 A varžinė apkrova; 2 A induktyvioji apkrova

Temperatūros matavimas: nuo 0 °C iki 40 °C, žingsnis 1 °C, tikslumas ±0,5 °C

Temperatūros nustatymas: nuo 5 °C iki 30 °C, 1 °C padidėjimas

Temperatūros diferencialo nustatymas: 0,4 °C

Maitinimo šaltinis: 2× 1,5 V AA (LR6) tipo baterijos

Priedai: 2 varžtai, 2 sienų kaiščiai

Matmenys ir svoris: 40 × 93 × 86 mm; 135 g

Termostato aprašymas (žr. 1 pav.)

1 - ekranas

2 – temperatūros nustatymo ratukas

3 – bateriju skyrelis

4 – galinio gaubto tvirtinimas varžtais

Ekrano aprašymas (žr. 2 pav.)

1 – nusilpusios baterijos indikatorius

2 - temperatūra

3 – temperatūros matavimo vienetai °C/°F

4 – šildymo 🚗 arba vėsinimo ➢ režimo pasirinkimas

Termostato priekinės dalies nuėmimo procedūra (žr. 1 pav.)

MONTAVIMAS

Dèmesio!

Prieš keisdami termostatą, atjunkite šildymo/oro kondicionavimo sistemą nuo savo buto maitinimo šaltinio. Taip apsisaugosite nuo galimo sužalojimo elektra.

Prieš naudodami prietaisą pirmą kartą, atidžiai perskaitykite termostato instrukciją.

Prieš montuodami termostatą, išjunkite maitinimą!

Montavimo metu laikykitės galiojančių standartų.

Termostato montavimo vieta

Termostato montavimo vieta turi didelę įtaką jo veikimui. Pasirinkite tokią vietą, kur šeimos nariai praleidžia daugiausia laiko.

Geriausia rinktis vietą prie vidinės sienos, kur oras laisvai cirkuliuoja ir nėra tiesioginių saulės spindulių. Nemontuokite termostato netoli šilumos šaltinių (pvz., televizorių, radiatorių, šaldytuvų) arba durų (nes poveikį daro durų

trankymas arba vibracija). Jeigu nesilaikysite šių rekomendacijų, termostatas tinkamai nepalaikys patalpos temperatūros.

Termostato montavimas

Termostato galiniame gaubte yra 6 angos, skirtos jo montavimui ant sienos. Nuimkite galinį gaubtą ir pritvirtinkite termostatą prie sienos naudodami pridedamus varžtus ir sienos kaiščius.

Prijungimo gnybtus saugo plastikinis gaubtas, žr. 3 pav.

Prijunkite laidus, einančius iš skirstomosios dėžės, prie pažymėtų termostato gnybtų pagal laidų sujungimo schemą.

Montavimo schema

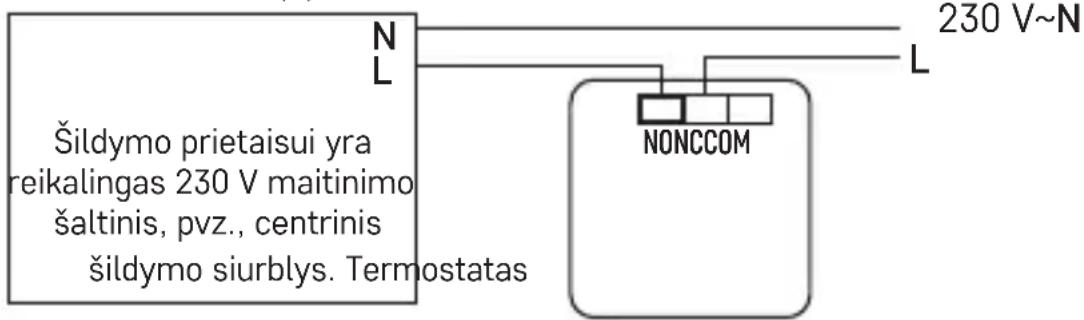

Itampos prijungimo schema jungiant termostatą P5603R prie katilo su „NO“ kontaktu:

Maks. 230 V 6(2) A

* Prijungdami vėsinimo įrenginį prie termostato, prijunkite „L“ fazės laidi-ninką prie „NC“ jungties.

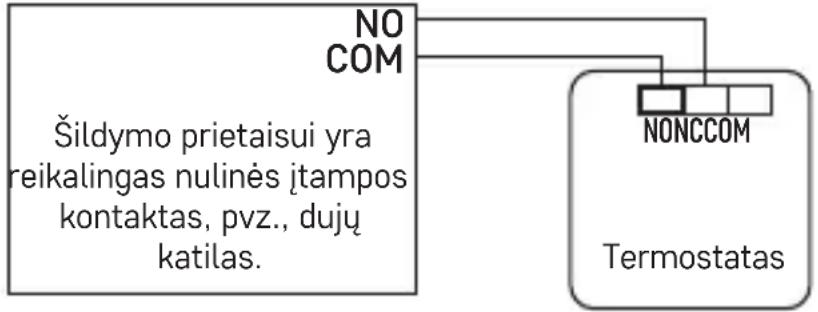

Nulinės įtampos prijungimo schema jungiant termostatą P5603R prie katilo su „NO“ kontaktu:

Maks. 230 V 6(2) A

Prietaiso naudojimas

1. Nuimkite galinę termostato dalj ir jdėkite 2× 1,5V AA tipo baterijas. Naudokite tik šarmines 1,5 V baterijas, nenaudokite įkraunamų 1,2 V baterijų.
2. Uždėkite galinę termostato dalį.
3. Termostato ekranas aktyvuotas ir jrenginys veikia.

Jei termostatas veikia netinkamai, patikrinkite baterijų poliškumą, įkrovimo lygį arba išimkite baterijas ir paleiskite termostatą iš naujo.

Ekrane pasirodžius, pakeiskite bateriją.

Temperatūros nustatymas

Norėdami padidinti temperatūrą, pasukite ratuką i dešinę.

Norėdami sumažinti temperatūrą, pasukite ratuką j kairę.

Nustatyta temperatūra 5 sekundes rodoma ekrane, o paskui rodoma kambario temperatūra.

Veikimo režimo pasirinkimas

Atsukite galinio termostato gaubto varžtus.

Termostato gale yra DIP jungiklis, naudojamas toliau nurodytoms funkci-joms nustatyti.

Prieinamos funkcijos ŠILDYMO režime

vėsinimo režimas išjungtas 1 ON Šildymo režimas išjungtas
CHRONO režimas išjungtas 2 CHRONO
6 ciklai/val. 3 3 ciklai/val.
Temperatūros matavimo vienetas °F	4	Temperatūros matavimo vienetas °C

CHRONO (TPI) režimas

CHRONO režimas, dar vadinamas TPI (proporcingas laikui ir integralus), yra algoritmas, turintis paprastą atmintį, galinčią „išmokti“, kaip pasiekti ir palaikyti kambario temperatūrą. Jis turi paprastą skaičiavimo galimybę. Jis naudoja surinktus duomenis bei esamą temperatūrą ir nuspėja, kiek laiko reikės generuoti šilumą (katilas turi likti jjungtas). Tai išmaniojo valdiklio rūšis, nes šiluma tiekiama tol, kol pasiekiama pageidaujama vertė, tada katilas išjungiamas norint padidinti energijos vartojimo efektyvumą.

Šis režimas veikia ciklais, kurių ilgis matuojamas ciklų skaičiumi per valandą. Įprasto naudojimo metu sunku pastebėti skirtumą tarp to, kaip veikia šildymo sistema. Tačiau galima pastebėti, kad termostatas veikia trumpiau, kai kambario temperatūra pradeda artėti prie nustatytos temperatūros. Pasiekus nustatytą temperatūrą, veikimo ciklai tampa trumpesni ir palaiko temperatūrą. TPI apskaičiuoja greitį, kuriuo kambaryje prarandama šiluma, ir neleidžia kambariui atvėsti aktyvindamas šildymą, kai reikia.

CHRONO (TPI) ciklų nustatymas

Šildymo režime galima nustatyti 3 arba 6 ciklų/val. CHRONO veikimą. 3 ciklai rekomenduojami grindiniam šildymui arba šilumos siurbliui valdyti. 6 ciklai rekomenduojami dujų katilui arba zonos vertei valdyti.

Temperatūros diferencialo nustatymas

Jei išjungsite CHRONO funkcija, termostatas jsijungs / išsijungs pagal temperatūros diferencialą.

Temperatūros diferencialas (histerezė) yra temperatūros skirtumas, kurio reikia, kad prietaisas sistemą jjungtų arba išjungtų.

Diferencialo vertè yra 0,4 °C.

Pavyzdžiui, jei nustatote temperatūrą šildymo režimu iki 20 °C, termostatas jjungia šildymą, kai kambario temperatūra nukrenta iki 19,6 °C, ir išjungia šildymą, kai temperatūra pasiekia 20,4 °C.

Prieinamos funkcijos VĖSINIMO režime \*

vėsinimo režimas jungtas 1 ON šldymo režimas išjungtas
delsa išjungta 2 delsa jungta
4 minučių delsa 3 2 minučių delsa
Temperatūros matavimovienetas °F	Temperatūros matavimovienetas °C

Delsa neleidžia termostatui persijungti dėl trumpalaikių temperatūros pokyčių – saugo katilą nuo dažno įsijungimo ir išsijungimo.

Techninė priežiūra ir eksploatacija

Tinkamai naudojamas prietaisas patikimai veiks ne vienus metus. Štai keletas patarimų, kaip tinkamai naudoti prietaisą:

• Prieš pradėdami naudoti gaminį, atidžiai perskaitykite naudojimo instrukciją.
• Saugokite prietaisą nuo tiesioginių saulės spindulių, didelio šalčio, drėgmės ir staigių temperatūros pokyčių. Tai sumažintų matavimo tikslumą.

• Nedėkite gaminio vietose, kuriose jaučiama vibracija ar smūgiai, nes tai gali jį pažeisti.

• Saugokite gaminj nuo didelės jėgos poveikio, smūgių, dulkių, aukštos temperatūros arba drėgmės, nes šie veiksniai gali sukelti gedimą, sąlygoti trumpesnį baterijų veikimą ir plastikinių dalių deformavimą, sugadinti baterijas.

• Saugokite gaminį nuo lietus arba didelės drėgmės, vandens lašų ar purslų.
• Nepalikite jo netoli atviros liepsnos šaltinių, pvz., degančios žvakės ar kt.
• Nepalikite gaminio nepakankamai védinamose vietose.
• Nedėkite jokių objektų į prietaiso vėdinimo angas.
• Nelieskite gaminio vidaus elektros grandinių, nes kyla grėsmė sugadinti gaminį ir automatiškai netekti garantijos. Prietaisą remontuoti gali tik kvalifikuotas specialistas.
• Gaminj valykite šiek tiek drėgnu minkštu audiniu. Nevalykite tirpikliais ar valikliais, nes jie gali pakenkti plastikinėms dalims ir sukelti elektros grandinės dalių koroziją.
• Nenardinkite gaminio j vandenj ar kitus skysčius.
• Jei gaminys sugedo ar jame yra defektas, neremontuokite jo patys. Nuneškite jį remontuoti į parduotuvę, kurioje pirkote.
• Šis prietaisas neskirtas naudoti asmenims (įskaitant vaikus), turintiems fizinę, jutiminę ar protinę negalią ir neturintiems patirties ar žinių, kurių reikia norint prietaisą naudoti saugiai. Tokie asmenys turi būti informuojami, kaip naudoti prietaisą, ir prižiūrimi asmens, atsakingo už jų saugumą. Visada prižiūrėkite vaikus ir užtikrinkite, kad jie nežaistų su prietaisu.

Nemeskite kartu su buitinėmis atliekomis. Pristatykite į specialius rūšiuojamoms atliekoms skirtus surinkimo punktus. Susisiekite su vietinėmis valdžios institucijomis, kad šios suteiktų informaciją apie surinkimo punktus. Jei elektroniniai prietaisai yra išmetami atliekų užkasimo vietose, kenksmingos medžiagos gali patekti į gruntinius vande- nis, o paskui ir į maisto grandinę, ir tokiu būdu pakenkti žmonių sveikatai.
