NAUDOJIMO INSTRUKCIJA P5640S Emos

LT Sklendės valdymas

LV Vārstu regulators

EE Klapi kontroller

Saugos nurodymai ir įspėjimai 2

Techninės specifikacijos....3

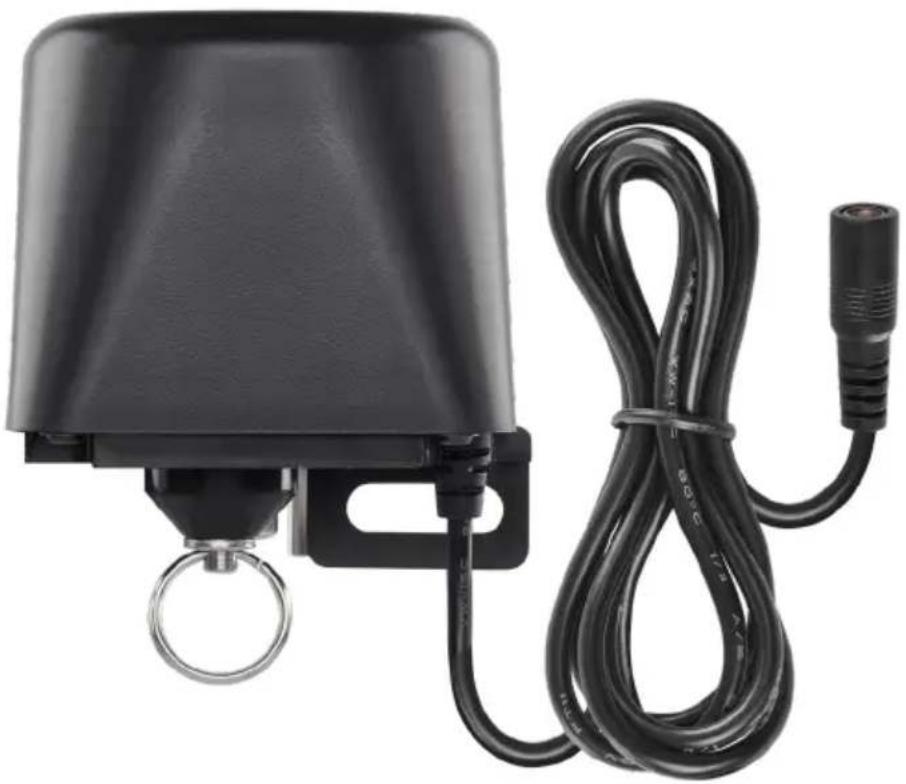

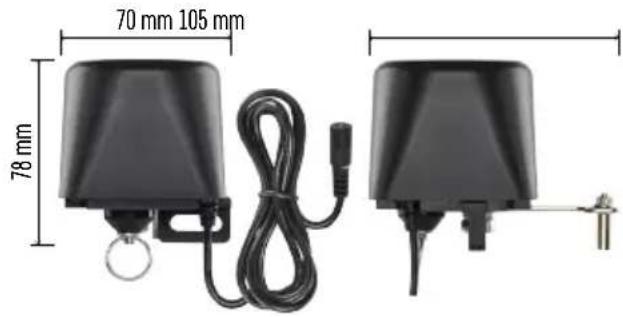

Prietaiso aprašymas....4

Montavimas ir surinkimas....5

Mobilioji programèlè....6

Valdikliai ir funkcijos....8

DUK apie trikčių šalinimą ....12

Saugos nurodymai ir įspėjimai

prieš naudodami prietaisą perskaitykite naudotojo vadovą.

laikykitės vadove pateiktų saugos nurodymų.

• Nepazeiskite gaminio vidinių elektros grandinių – tai gali sugadinti gaminį ir jam nebus taikoma garantija. Gaminį turi taisyti tik kvalifikuotas specialistas.
• Gaminj valykite šiek tiek sudrėkinta minkšta šluoste. Nenaudokite tirpiklių ir valiklių – jie gali subraižyti plastikines dalis ir sukelti elektros grandinių koroziją.
• Nenaudokite prietaiso šalia prietaisų, kurie sukuria elektromagnetinius laukus.
• Saugokite gaminj nuo smūgių, dulkių, aukštos temperatūros ar drėgmės poveikio – dėl to gaminys galį sugesti arba deformuotis jo plastikinės dalys.
• Nekiškite jokių daiktų į prietaiso angas.
  • Nemerkite prietaiso j vandenj.
• Apsaugokite prietaisą nuo kritimo ar smūgių.
• Prietaisą naudokite tik pagal šiame vadove pateiktus nurodymus.
  • Gamintojas neatsako už žalą, atsiradusią dėl netinkamo prietaiso naudojimo.
• Prietaisas neskirtas naudoti asmenims (jskaitant vaikus), kurių fizinė, jutiminė ar protinė negalia arba patirties ir žinių stoka neleidžia saugiai naudotis prietaisu, išskyrus atvejus, kai juos prižiūri arba moko naudotis prietaisu asmuo, atsakingas už jų saugumą. Vaikai visada turi būti prižiūrimi ir niekada nežaisti su prietaisu.

Techninės specifikacijos

„WiFi“ dažnis: 2,4 GHz, maks. - 25 mW e.i.r.p.

Vožtuvo slėgis: 1,6 MPa

Vožtuvo dydis: 1/2", 3/4", 1" ir 1 1/4"

Uždarymo laikas: 5–10 sekundžių

Atidarymo laikas: 5–10 sekundžių

Sukimo momentas: 30\~60 kg/cm

Maitinimo šaltinis: adapteris, 230 V AC/12 V DC, 1 A (pridedamas)

Adapterio laido ilgis: 0,9 m

Valdiklio kabelio ilgis: 1,4 m

Montavimas ir surinkimas

Irenginj turėty montuoti santechnikas.

Vožtuvas turi būti sumontuotas tokioje vietoje, kad jį būtų galima visiškai atidaryti arba uždaryti.

1. Ant vamzdžio pritvirtinkite montavimo spaustuką, tada pritvirtinkite jį prie vožtuvo valdiklio montavimo angos ir tvirtai priveržkite varžtus.
2. Pastatykite valdiklj taip, kad jo svirtis sutaptu su vožtuvo rankena.
3. Vožtuvo valdiklio svirtj galima priveržti dviem varžtais taip, kad ji būtų tvirtai pritvirtinta abiejose vožtuvo rankenos pusėse.

Rankinis saugiklis

Prietaisui sugedus ar nutrūkus elektros tiekimui:

1. Patraukite už saugiklio ir laikykite jj.
2. Rankiniu būdu pasukite vožtuvo valdiklj 90° kampu, kad atidarytumėte (uždarytumėte) vožtuvą.
3. Atleiskite saugiklj ir atsargiai pastumkite svirtj, kad velenas užsifiksuotu.

Mobilioji programèlè

Vožtuvo valdiklj galima valdyti naudojant mobiliają programėlę, skirtą „iOS“ arba „Android“.

Atsisiųskite „EMOS GoSmart“ programėlę savo prietaisui.

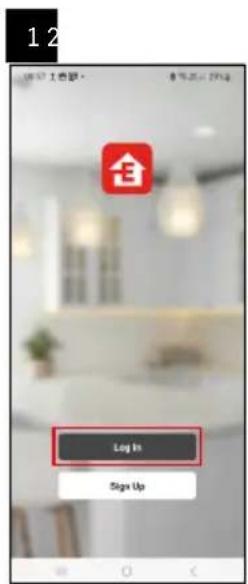

Bakstelėkite mygtuką „Log In“ (prisijungti), jei programėle naudojotės anksčiau.

Priešingu atveju bakstelėkite mygtuką „Sign Up“ (registruotis) ir užsiregistruokite.

Susiejimas su programèle

„Zigbee“ šliuzo susiejimas su programèle

(Jei jau naudojate šliuzą, šį veiksmą praleiskite)

Prijunkite maitinimo laidą prie šliuzo ir jjunkite GPS ir „Bluetooth“ ryšj mobiliajame jrenginyje.

Programėlėje spustelėkite „Add Device“ (pridėti įrenginį).

Bakstelėkite „GoSmart“ sąrašą kairėje ir piktogramą „Smart Multi Gateway IP-1000Z“.

Vadovaukitės programėlėje pateiktais nurodymais ir įveskite savo 2,4 GHz „Wi-Fi“ tinklo vardą ir slaptažodį. Šliuzai bus susieti su programėle per 2 minutes.

Pastaba: jei nepavyksta susieti šliuzu, pakartokite procesą ir patikrinkite nustatymus naudodamiesi šliuzo vadovu. 5 GHz „Wi-Fi“ tinklai nepalaikomi.

Vožtuvo valdiklio susiejimas su programėle

Prijunkite valdiklj prie elektros tinklo.

Ilgai (7 sekundes) palaikykite nuspaustą jjungimo mygtuką; pradės mirksėti mėlynas šviesos diodas – susiejimo režimas jjungiamas 30 sekundžių.

Programėlėje spustelėkite „Add Device“ (pridėti įrenginį).

Bakstelėkite „GoSmart“ sąrašą kairėje ir piktogramą P5640S.

Vadovaukitės programėlėje pateiktais nurodymais ir įveskite savo 2,4 GHz „Wi-Fi“ tinklo vardą ir slaptažodį. Valdiklis bus susietas su programėle per 2 minutes. Mélynas šviesos diodas nestos mirksėti ir liks šviesti.

Pastaba: jei vožtuvo valdiklio nepavyksta susieti, pakartokite procesą. 5 GHz „Wi-Fi“ tinklai nepalaikomi.

12:48 My home * All Devices Valve controller P36... SMART GATEWAY I...

Valdikliai ir funkcijos

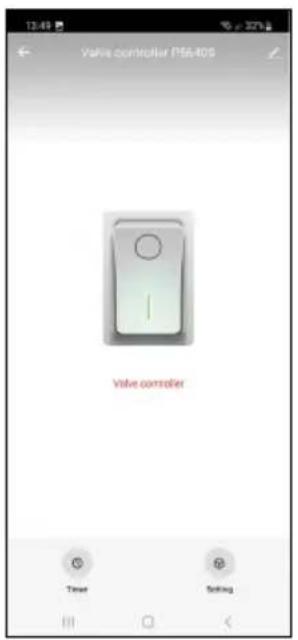

Programèlès meniu

Greito jjungimo (žalia piktograma) / išjungimo (pilka piktograma) mygtukas

Valve controller P5640S Valve controller Time Setting

Išjungta būsena (vožtuvas uždarytas)

ljungta būsena (vožtuvas atidarytas)

Prieiga prie programos nustatymu

Nustatykite numatytaja valdiklio būseną nutrūkus elektros tiekimui

Išplėstiniai nustatymai

Schedule 00 h 01 m 01 02

Atgalinis skaičiavimas

Irenginys išsijungs (jsijungs) po nustatyto laiko (atsižvelgiant į esamą vožtuvo būseną).

Nustatykite laiką (ne daugiau kaip 11 val. 59 min.) ir bakstelėkite mėlyną rodyklę. Prasidės atgalinis laiko skaičiavimas.

Bakstelėjus šiukšliadėžės piktogramą, nustatymas ištrinamas.

Grafikas

Planuoja automatinį jjungimą nustatytu laiku (pvz., pirmadienį nuo 13.00 iki 15.00 val. – jjungta; 15.00–17.00 val. – išjungta...).

Bakstelėkite apačioje esanti „+“ ir nustatykite laiką bei dieną (1-oji savaitės diena tvarkaraštyje yra se-kmadienis), nustatykite vožtuvo būseną ir išsaugokite nustatymą.

Bakstelėjus perjungimo mygtuką, nustatymas jjungiamas (mėlyna spalva) arba išjungiamas (pilka spalva). Papildomų tvarkaraščių galite pridėti bakstelėję apačioje esantį „+“.

Jei norite ištrinti grafiką, bakstelėkite ir palaikykite tvarkaraštį, tada patvirtinkite ištrynimą.

Per nustatytą laiko tarpą nustatytu dažniu cikliškai keičia jungimo ir išjungimo režimą.

Bakstelėkite apačioje esanti + ir nustatykite laikotarpį, dienas ir laiką, kurį vožtuvas turi būti atidarytas ir uždarytas, tada išsaugokite.

Bakstelėjus perjungimo mygtuką, nustatymas jjungiamas (mėlyna spalva) arba išjungiamas (pilka spalva).

Papildomų programų galite pridėti bakstelėję apačioje esantį „+“ mygtuką.

Jei norite ištrinti grafiką, bakstelėkite ir palaikykite tvarkaraštį, tada patvirtinkite ištrynimą.

Atsitiktinis režimas

Per nustatytą laikotarpi valdiklis jsijungs atsitiktiniu laiku atsitiktinei trukmei.

Bakstelėkite apačioje esantį „+“, nustatykite laikotarpį, dienas ir išsaugokite.

Bakstelėjus perjungimo mygtuką, nustatymas jjungiamas (mėlyna spalva) arba išjungiamas (pilka spalva).

Papildomų programų galite pridėti bakstelėję apačioje esantį „+“ mygtuką.

Jei norite ištrinti grafiką, bakstelėkite ir palaikykite tvarkaraštį, tada patvirtinkite ištrynimą.

Laikmatis (uždelstas išjungimas)

ljungto vožtuvo valdiklis automatiškai išsijungs po nustatyto laiko (ne daugiau kaip 60 minučių).

Nustatykite laiką ir bakstelėkite perjungimo mygtuką, kad jjungtumėte (mėlyna spalva) arba išjungtumėte (pilka spalva) nustatymą.

Valdiklio numatytosios büsenos nustatymas nutrūkus elektros energijos tiekimui

Bakstelėkite nustatymų pikto- gramą apatiniame dešiniajame kampe, bakstelėkite būseną ir pa- sirinkite norimą vožtuvo būseną: uždarytas/atidarytas/prisiminti paskutinę būseną.

Patvirtinkite apačioje dešinėje.

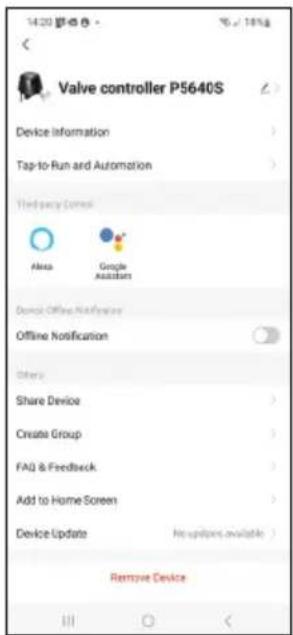

Išplėstiniai nustatymai

• Informacija apie jrenginj – pagrindinė informacija apie jrenginj ir jo savininką.
• Baksteléti ir paleisti ir Automatiškai – scenų peržiūra ir automatiniai prietaiso nustatymai.
• Pranešimas apie dingusi ryši – kad būtų išvengta nuolatinių pranešimų, pranešimas bus siunčiamas, jei prietaisas ilgiau nei 30 minučių bus neprisijungęs prie interneto.
• Dalytis jrenginiu – galimybė dalytis jrenginio administravimu su kitu naudotoju.
• Sukurti grupę – sukuriama kelių įrenginių grupė, kurią galima valdyti kartu.
• DUK ir grjžtamasis ryšys – čia pateikiami dažniausiai užduodami klausimai ir jų sprendimai, taip pat suteikiama galimybė tiesiogiai siųsti mums klausimą (pasiūlymą, grjžtamajį ryšį).
• įtraukti į pagrindinį ekraną – prietaiso piktograma įtraukiama į telefono pagrindinį ekraną.

Tokiu būdu nebereikės atidaryti prietaiso per programėlę – tiesiog bakstelėkite naujai pridėtą piktogramą ir būsite nukreipti tiesiai j prietaisą.

- Irenginio atnaujinimas – atnaujina jrenginj.

DUK apie trikčių šalinimą

Vožtuvas nėra savo vietoje:

Patikrinkite, ar vožtuvo valdiklio centras ir vožtuvo centras yra toje pačioje ašyje.

Priešingu atveju variklis gali perkaisti ir būti pažeistas.

Vožtuvas užstrigo:

Naudodami rankinį saugiklj iš naujo sureguliuokite vožtuvą.

Vožtuvo valdiklio nepavyksta susieti su programa:

Patikrinkite, ar „Zigbee“ šliuzas ir „Wi-Fi“ maršruto parinktuvas veikia tinkamai.

Susiejami jrenginiai turi būti arti vienas kito.
