BRUGSANVISNING P5640S Emos

Beskrivelse af apparatet ....4

Kontrolelementer og funktioner....8

Ofte stillede spørgsmål om fejlfinding....12

Læs brugsanvisningen, før du tager produktet i brug.

Følg sikkerhedsforskrifterne i manualen.

• Du må ikke pille ved produktets interne elektriske kredsløb – det kan beskadige produktet og vil automatisk få garantien til at bortfalde. Produktet skal repareres af en fagmand.
• Brug en let fugtet og blød klud til at rengøre produktet. Brug ikke opløsningsmidler eller rengøringsmidler – de kan ridse plastikdelene og forårsage korrosion af de elektriske kredsløb.
• Brug ikke apparatet i nærheden af andre apparater, der genererer elektromagnetiske felter.
• Udsæt ikke produktet for voldsom kraft, stød, støv, høje temperaturer eller fugt – det kan få produktet til at fungere dårligt eller deformere plastdelene.
• Stik ikke genstande ind apparatets åbninger.
  • Nedsænk ikke apparatet i vand.
• Beskyt apparatet mod fald eller stød.
• Brug kun apparatet i overensstemmelse med anvisningerne i denne manual.
• Producenten er ikke ansvarlig for skader forårsaget af forkert brug af apparatet.
• Apparatet er ikke beregnet til brug af personer (herunder børn), hvis fysiske, sensoriske eller mentale handicap eller mangel på erfaring og ekspertise forhindrer sikker brug, medmindre de overvåges eller instrueres i brugen af apparatet af en person, der er ansvarlig for deres sikkerhed. Børn skal altid være under opsyn og må aldrig lege med apparatet.

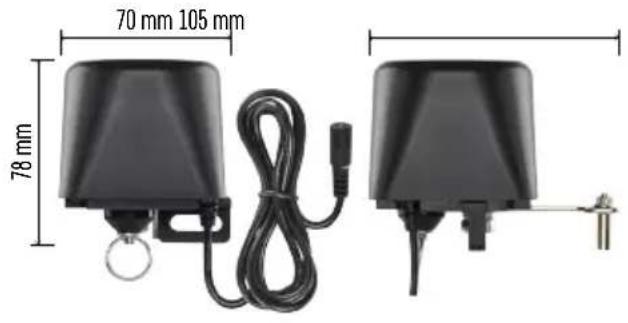

Længde på adapterkabel: 0,9 m

Længde på styringskabel: 1,4 m

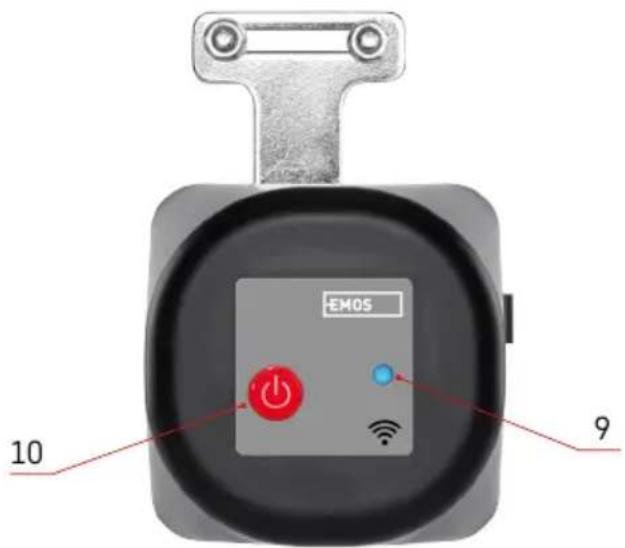

Beskrivelse af apparatet

1 – håndtag til ventilstyring
2 - ventilhåndtag
3 - ventilaksel
4 - monteringsklemme
5 - manuel sikkerhed
6 - monteringshul
7 - strømkabel
8 – ventilstyringens centrale aksel
9 - LED-indikator
10 - ON-knap

EMOS 10 9

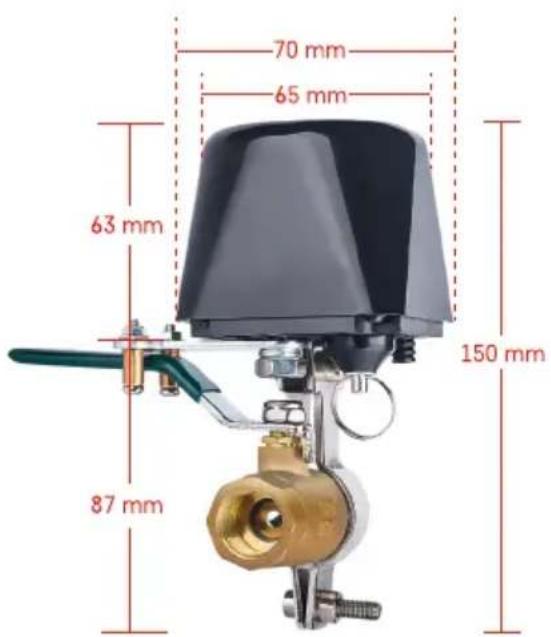

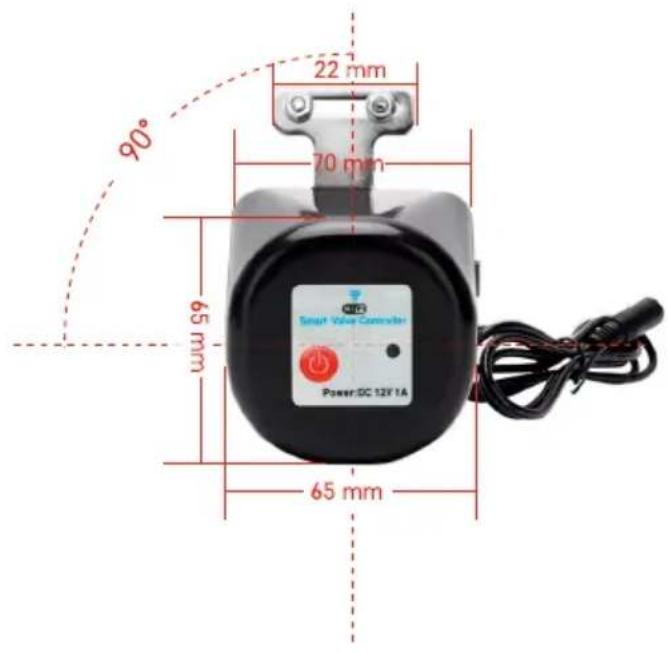

90° 22 mm 70 mm 65 mm 65 mm Power DC 12V 1A

70 mm 65 mm 63 mm 150 mm 87 mm

Apparatet skal installeres af en blikkenslager.

Ventilen skal monteres på et sted, hvor den kan åbnes eller lukkes helt.

1. Fastgør monteringsklemmen på røret, og monter den derefter i ventilstyringens monteringshul, og spænd skruerne godt fast.
2. Placer styringen, så dens håndtag overlapping med ventilhåndtaget.
3. Ventilstyringsgrebet kan spændes fast med to skruer, så det sidder fast på begge sider af ventilhåndtaget.

Manuel sikkerhed

I tilfælde af skade eller strømafbrydelse:

1. Træk i sikringen, og hold den.
2. Drej ventilstyringen 90° manuelt for at åbne/lukke ventilen.
3. Udløs sikringen, og bevæg forsigtigt håndtaget, så akslen klikker på plads.

Mobilapp

Ventilstyringen kan styres ved hjælp af en mobilapp til iOS eller Android.

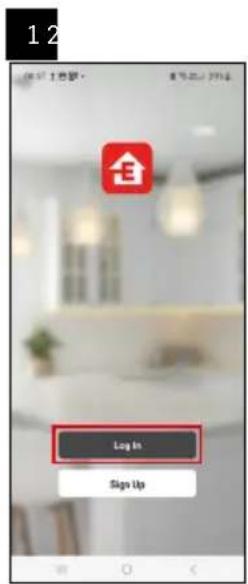

Tryk på knappen Log ind, hvis du har brugt appen før.

Ellers skal du trykke på knappen Registrer og registrere dig.

Parring med appen

(Hvis du allerede bruger gatewayen, kan du springe dette trin over)

Tryk på Tilføj enhed i appen.

Følg anvisningerne i appen, og indtast navn og adgangskode til dit 2,4 GHz Wi-Fi-netværk.

Gatewayen parres med appen inden for 2 minutter.

Bemærk! Hvis gatewayen ikke parres, skal du gentage processen og kontrollere indstillingerne ved hjælp af vejledningen til gatewayen. 5-GHz-Wi-Fi-netværk understøttes ikke.

Parring af ventilstyringen med appen

Slut styringen til lysnettet.

Tryk længe (7 sekunder) på ON-knappen; en blå LED begynder at blinke – parringstilstanden er aktiveret i 30 sekunder.

Tryk på Tilføj enhed i appen.

Følg anvisningerne i appen, og indtast navn og adgangskode til dit 2,4 GHz Wi-Fi-netværk.

Styringen parres med appen inden for 2 minutter. Den blå LED holder op med at blinke og forbliver tændt.

Bemærk! Gentag processen, hvis ventilstyringen ikke parres. 5-GHz-Wi-Fi-netværk understøttes ikke.

13:48 My home * All Devices Valve controller PS6... SMART GATEWAY 1...

Kontrolelementer og funktioner

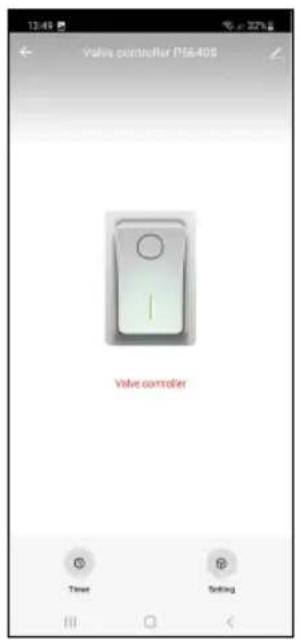

Anvendelsesmenu

Knappen hurtig tændt (grønt ikon)/slukket (gråt ikon)

13:49 Valve controller P56-40S Valve controller Timer Setting

Tilstanden OFF (ventilen er lukket)

Tilstanden ON (ventilen er åben)

Adgang til programindstillinger

Indstil styringens standardtilstand i tilfælde af strømafbrydelse

Avancerede indstillinger

Schedule 00 h 01 m 01 02

Indstilling af programmer

Nedtælling

Apparatet slukker/tænder efter en indstillet tidsperiode (afhængig af ventilens aktuelle tilstand).

Indstil tiden (maks. 11 timer, 59 minutter), og tryk på den blå pil. En nedtælling starter.

Hvis du trykker på papirkurvsikonet, slettes indstillingen.

Tidsplan

Planlægger automatisk aktivering på bestemte tidspunkter (f.eks. mandag fra 13:00 til 15:00 – tændt; 15:00-17:00 – slukket ...).

Tryk på + nederst, og indstil klokkeslæt og dag (den første ugedag i tidsplanen er en søndag), indstil ventilens status, og gem indstillingen.

Hvis du trykker på vippeknappen, aktiveres (blå) eller deaktiveres (grå) indstillingen.

Du kan tilføje flere tidsplaner ved at trykke på + i bunden.

Hvis du vil slette en tidsplan, skal du trykke på tidsplanen, holde knappen inde og bekræfte sletningen.

Skifter mellem ON og OFF inden for en indstillet tidsperiode med en indstillet frekvens.

Tryk på + i bunden, og indstil tidsperioden, dagene og det tidspunkt, hvor ventilen skal være åben og lukket, og gem derefter.

Hvis du trykker på vippeknappen, aktiveres (blå) eller deaktiveres (grå) indstillingen.

Du kan tilføje flere programmer ved at trykke på + i bunden.

Hvis du vil slette en tidsplan, skal du trykke på tidsplanen, holde knappen inde og bekræfte sletningen.

Inden for den indstillede tidsperiode vil styringen tænde på tilfældige tidspunkter og af en tilfældig varighed.

Tryk på + i bunden, og indstil tidsperiode og dage, og gem.

Hvis du trykker på vippeknappen, aktiveres (blå) eller deaktiveres (grå) indstillingen.

Du kan tilføje flere programmer ved at trykke på + i bunden.

Hvis du vil slette en tidsplan, skal du trykke på tidsplanen, holde knappen inde og bekræfte sletningen.

Når ventilstyringen er tændt, slukker den automatisk efter en indstillet tidsperiode (maks. 60 minutter). Indstil tiden, og tryk på vippeknappen for at aktivere (blå) eller deaktivere (grå) indstillingen.

Indstilling af styringens standardtilstand i tilfælde af strømafbrydelse

Tryk på indstillingens ikon nederst til højre, tryk på status, og vælg den ønskede ventilstatus: lukket/åben/husk sidste status. Bekræft nederst til højre.

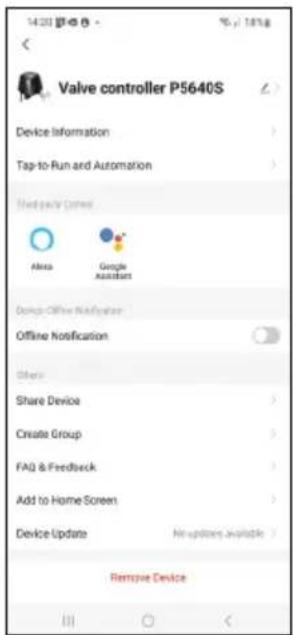

• Apparatoplysninger – grundlæggende oplysninger om apparatet og dets ejer.
• Tap-to-Run og Automation – se scener og automatisering, der er tildelt apparatet.
• Offline Notification – for at undgå konstante notifikationer sendes en notifikation, hvis apparatet forbliver offline i mere end 30 minutter.
• Share Device – mulighed for at dele administrationen af apparatet med en anden bruger.
• Create Group – opretter en gruppe med flere apparater, der kan styres sammen.
• FAQ & Feedback – viser ofte stillede spørgsmål og deres løsninger og giver mulighed for at sende os spørgsmål/forslag/feedback direkte.
• Add to Home Screen – føjer apparatikonet til startskærmen på din telefon. På den måde behøver du ikke længere at åbne apparatet via appen; du skal blot trykke på det nyligt tilføjede ikon, hvorefter du stilles direkte videre til apparatet.
• Apparatopdatering – opdaterer apparatet.

Ofte stillede spørgsmål om fejlfinding

Ventilen er ikke på sin plads:

Kontrollér, at midten af ventilstyringen og midten af ventilen er på samme akse.

I modsat fald kan motoren blive overophedet og tage skade.

Ventilen sidder fast:

Brug den manuelle sikkerhed til at justere ventilen.

Ventilstyringen kan ikke parres med appen:

Kontrollér, at Zigbee-gatewayen og wi-fi-routeren fungerer korrekt.

Enhederne skal være tæt på hinanden under parringen.
