Tuotetyyppi	Termostaatti/venttiiliohjain
Merkki	Emos
Malli	P5640S

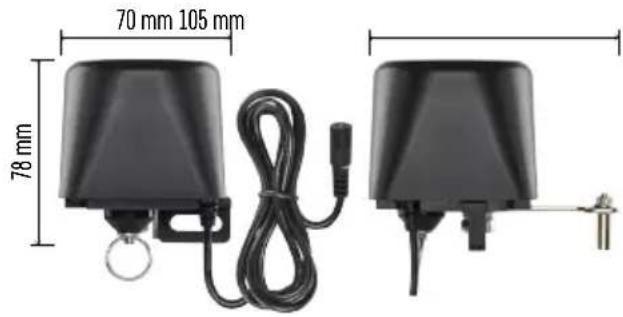

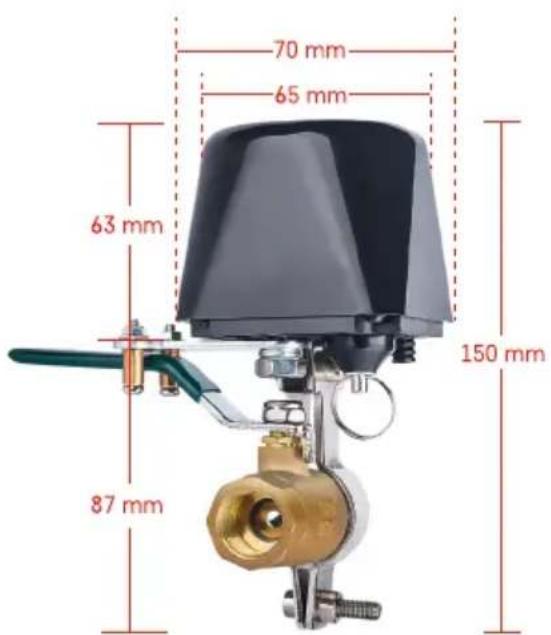

Mitat (ohjain)	70 x 65 x 150 mm (noin)
Virtalähde	Mukana AC 230 V / DC 12 V, 1 A -sovitin
WiFi-taajuus	2,4 GHz, enintään 25 mW e.i.r.p.
Venttiilin maksimipaine	1,6 MPa
Yhteensopivat venttiilikoot	1/2", 3/4", 1", 1 1/4"
Avaamis-/sulkemisaika	5–10 sekuntia
Vääntömomentti	30–60 kg/cm
Virtajohdon pituus	0,9 m
Ohjausjohdon pituus	1,4 m
Mobiilisovellus	EMOS GoSmart (iOS/Android)
Päätoiminnot	Manuaalinen ohjaus, WiFi-yhdistäminen, aikataulutus, ajastin, satunnaistila, manuaalinen varmistus
Huolto ja puhdistus	Pehmeä, hieman kostea liina, ei liuotinta
Turvallisuus	Älä upota veteen, älä altista kosteudelle, korjaus pätevän asiantuntijan toimesta
Varaosat ja korjattavuus	Korjaus vain asiantuntijalle; takuu raukeaa luvattomasta toimenpiteestä
Yleiset tiedot	Käyttöohje saatavilla useilla kielillä, ilmainen lataus

Usein kysytyt kysymykset - P5640S Emos

Kuinka yhdistän venttiiliohjaimen sovellukseen?

Kytke virtalähde, paina käynnistyspainiketta pitkään (7 sekuntia), kunnes sininen LED vilkkuu. Napsauta sovelluksessa 'Lisää laite', valitse 'Valve controller P5640S' ja seuraa ohjeita. WiFi-verkon on oltava 2,4 GHz.

Mitä tehdä, jos venttiili on jumissa tai ei pyöri?

Käytä manuaalista varmistusta: vedä ohjauskytkimestä, käännä venttiiliä manuaalisesti 90°, vapauta ja säädä vipu. Tarkista myös, että ohjaimen ja venttiilin keskiöt ovat kohdakkain.

Kuinka asetan ajastimen?

Siirry sovelluksessa valikkoon 'Ohjelma-asetukset' ja valitse 'Laskuri'. Aseta aikaväli (enintään 11h59) ja napsauta sinistä nuolta. Laite aktivoituu tai deaktivoituu tämän ajan kuluttua.

Toimiiko laite sähkökatkon aikana?

Kyllä, voit käyttää manuaalista varmistusta venttiilin manuaaliseen avaamiseen/sulkemiseen. Lisäksi voit esiasettaa sovelluksessa halutun tilan (suljettu, avattu tai viimeisin tila) sähkökatkon varalta.

Kuinka luon automaattisen kytkentäaikataulun?

Siirry sovelluksessa kohtaan 'Ohjelma-asetukset' ja sitten 'Aikataulu'. Napsauta '+', aseta aika, päivät ja venttiilin tila (päällä/pois), tallenna. Ota aikataulu käyttöön sinisellä liukukytkimellä.

Miksi sininen LED ei vilku yhdistämisen aikana?

Varmista, että olet painanut käynnistyspainiketta pitkään (7 sekuntia). Tarkista, että virtalähde on kytketty ja Zigbee-yhdyskäytävä on liitetty oikein. Yhdistämistila kestää vain 30 sekuntia.

Mitä WiFi-verkkoa käytetään?

WiFi-verkon on oltava 2,4 GHz. 5 GHz:n verkot eivät ole tuettuja. Varmista myös, että GPS ja Bluetooth ovat käytössä mobiililaitteessasi.

Kuinka puhdistan laitteen?

Käytä pehmeää, hieman kosteaa liinaa. Älä koskaan käytä liuotinta tai voimakasta puhdistusainetta, sillä ne voivat naarmuttaa muovia ja vahingoittaa piirejä.

Voinko jakaa hallinnan toisen käyttäjän kanssa?

Kyllä, siirry sovelluksessa asetuksiin (kuvake oikeassa alareunassa) ja valitse 'Jaa laite'. Voit kutsua toisen käyttäjän hallitsemaan laitetta.

Mitä tehdä, jos yhdistäminen epäonnistuu?

Toista toimenpide: tarkista, että Zigbee-yhdyskäytävä ja WiFi-reititin toimivat, siirrä laitteet lähemmäs toisiaan ja varmista, että olet 2,4 GHz:n verkossa. Palauta ohjain tehdasasetuksiin painamalla painiketta pitkään.

KÄYTTÖOHJE P5640S Emos

Paigaldus ja kokkupanek 5

Mobiilirakendus 6

Paigaldus ja kokkupanek

Seadme peab paigaldama torulukksepp.

Juurdepääs programmi seadetele

Seadistage kontrolleri vaikeolek elektrikatkestuse korral

Täpsemad sätted

Turvallisuusohjeet ja varoitukset 2

Tekniset tiedot....3

Laitteen kuvaus....4

Asentaminen ja kokoaminen ....5

Mobiilisovellus....6

Ohjaimet ja toiminnot....8

Vianmääritys 12

Turvallisuusohjeet ja varoitukset

Lue käyttöohje ennen laitteen käyttöä.

Noudata käyttöohjeessa olevia turvallisuusohjeita.

• Älä muuntele tuotteen sisäisiä virtapiirejä. Se voi vaurioittaa tuotetta ja peruuttaa takuun automaattisesti. Ainoastaan pätevän ammattilaisen tulee korjata tuotetta.
• Puhdista tuote hieman kostealla, pehmeällä liinalla. Älä käytä liuotteita tai puhdistusaineita.
• Ne voivat naarmuttaa muoviosia ja aiheuttaa virtapiirien syöpymisen.
• Älä käytä laitetta sähkömagneettisia kenttiä muodostavien laitteiden lähellä.
• Älä kohdista tuotteeseen liian suurta voimaa, iskuja, älä altista sitä pöylle, korkeille lämpötiloille tai kosteudelle. Ne voivat aiheuttaa toimintahäiriöitä tai muuttaa sen muoviosia.
• Älä laita mitään esineitä laitteessa oleviin aukkoihin.
• Laitetta ei saa upottaa veteen.
• Varmista, että laite ei pääse putoamaan eikä siihen kohdistu iskuja.
• Laitetta saa käyttää vain tässä käyttöohjeessa kuvatulla tavalla.
• Valmistaja ei vastaa vahingoista, jotka aiheutuvat laitteen epääasianmukaisesta käytöstä.
• Laitetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käytettäväksi, joiden fyysinen, aistillinen tai henkinen vajavaisuus tai kokemuksen ja asiantuntemuksen puute estää turvallisen käytön, ellei heidän turvallisuudestaan vastaava henkilö valvo tai opasta heitä laitteen käytössä. Lapsia on aina valvottava laitteen käytössä. Lapset eivät saa leikkiä laitteella.

Venttiilin paine: 1,6 MPa

Venttiilin koko: 1/2", 3/4", 1" ja 1 1/4"

Sulkeutumisaika: 5–10 sekuntia

Avautumisaika: 5–10 sekuntia

Vääntö: 30\~60 kg/cm

Virransyöttö: adapteri, 230 V AC/12 V DC, 1 A (sisältyy)

Adapterin kaapelin pituus: 0,9 m

Ohjaimen kaapelin pituus: 1,4 m

1 - venttiilin ohjainvipu
2 - venttiilin kahva
3 - venttiilin varsi
4 - asennuskiinnike
5 - manuaalinen turvakytkin
6 - asennusaukko
7 - virtakaapeli
8 - venttiilinohjaimen keskivarsi

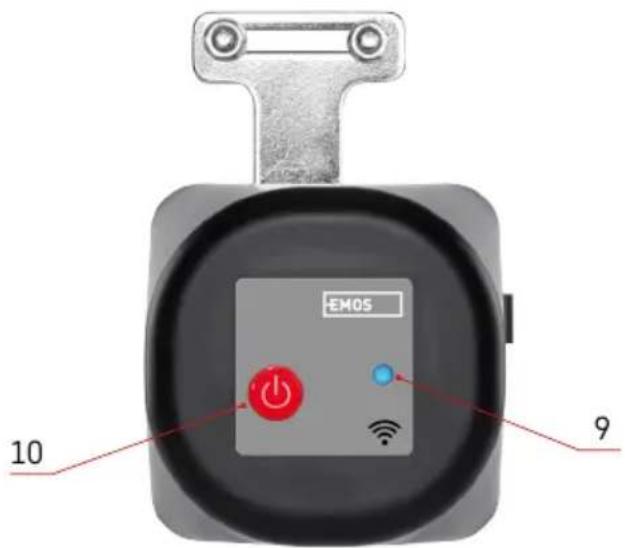

9 - LED-merkkivalo
10 - ON-painike

Asentaminen ja kokoaminen

Putkimiehen tulee suorittaa laitteen asennus.

Venttiili tulee asentaa paikkaan, jossa se voidaan avata ja sulkea kokonaan.

1. Kiinnitä asennuskiinnike putkeen, asenna se sitten venttiiliohjaimen kiinnitysaukkoon ja kiristä ruuvit tiukasti.
2. Aseta säädin siten, että sen vipu menee päällekkäin venttiilin kahvan kanssa.
3. Venttiiliohjaimen vipu voidaan kiristää kahdella ruuvilla niin, että se on tukevasti kiinni venttiilin kahvan molemmilla puolilla.

Manuaalinen turvakytkin

Vahingon tai sähkökatkon sattuessa:

1. Vedä turvakytkintä ja pidä siitä kiinni.

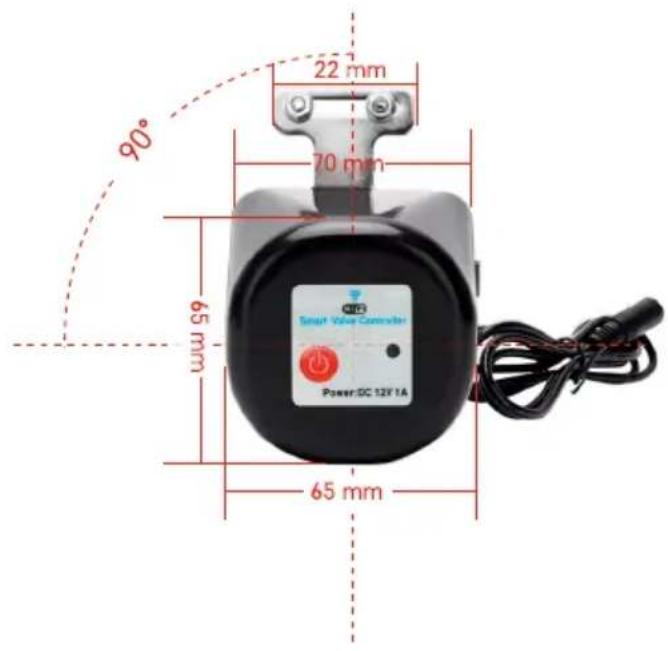

2. Käännä venttiilinohjainta manuaalisesti 90° avataksesi tai sulkeaksesi venttiilin.
3. Vapauta turvakytkin ja siirrä vipu niin, että varsi napsahtaa paikalleen.

Mobiilisovellus

Venttiilinohjainta voidaan ohjata iOS:n tai Androidin mobiilisovelluksella.

Lataa EMOS GoSmart -sovellus laitteeseesi.

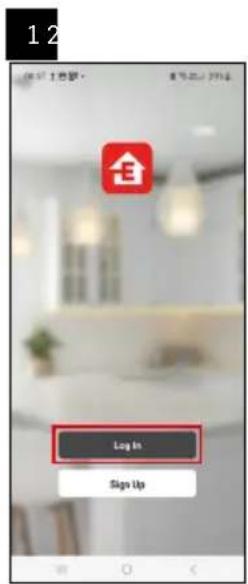

Napauta Sisäänkirjautuminen-painiketta, jos olet käyttänyt sovellusta aikaisemmin.

Muussa tapauksessa napauta Rekisteröidy-painiketta ja rekisteröidy.

Sovelluksen pariliittäminen

Zigbee-yhdyskäytävän pariliittäminen sovellukseen

(Jos käytät jo yhdyskäytävää, jätä tämä vaihe väliin)

Liitä virtajohto yhdyskäytävään ja ota GPS- ja Bluetooth-yhteys käyttöön mobiililaitteellasi.

Napauta sovelluksessa Lisää laite.

Napauta GoSmart-listaa vasemmalla ja napauta Smart Multi Gateway IP-1000Z -kuvaketta.

Noudata sovelluksen ohjeita ja syötä nimi ja salasana 2.4 GHz Wi-Fi-verkkoon.

Yhdyskäytävä pariliitetään sovellukseen 2 minuutin kuluessa.

Huomio: Jos yhdyskäytävä ei muodosta paria, toista prosessi ja tarkasta asetukset yhdyskäytävän käyttöohjeesta. 5 GHz:n Wi-Fi-verkkoja ei tueta.

Venttiilinohjaimen pariliittäminen sovelluksella

Kytke ohjain verkkovirtaan.

Paina pitkään (7 sekuntia) ON-painiketta. Sininen LED alkaa vilkkua – pariliitostila aktivoidaan 30 sekunniksi. Napauta sovelluksessa Lisää laite.

Napauta GoSmart-listaa vasemmalla ja napauta P5640S-kuvaketta.

Noudata sovelluksen ohjeita ja syötä nimi ja salasana 2.4 GHz Wi-Fi-verkkoon.

Ohjain pariliitetään sovellukseen 2 minuutin kuluessa. Sininen LED lopettaa vilkkumisen ja jää palamaan.

Huomio: Jos venttiilinohjaimen pariliitos ei onnistu, toista menettely. 5 GHz:n Wi-Fi-verkkoja ei tueta.

Ohjaimet ja toiminnot

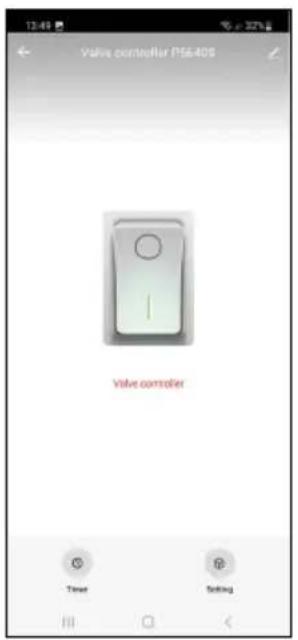

Sovelluksen valikko

Pikapainike ON (vihreä kuvake)/OFF (harmaa kuvake)

OFF-tila (venttiili on kiinni)

ON-tila (venttiili on auki)

Pääsy ohjelman asetuksiin

Aseta ohjaimen oletustila sähkökatkoksen varalta

Edistyneet asetukset

Asetetun ajan kuluttua laite menee pois päältä/päälle (riippuen venttiilin senhetkisestä tilasta).

Aseta aika (maks. 11 tuntia, 59 minuuttia) ja napauta sinistä nuolta. Lähtölaskenta alkaa.

Roskiksen kuvakkeen napauttaminen poistaa asetuksen.

Aikataulu

Ajoittaa automaattisen aktivoinnin asetettuina aikoina (esim. maanantai 13.00–15.00 – päällä; 15.00–17.00 – Pois päältä jne.).

Napauta + pohjassa ja aseta aika ja päivä (viikon 1. päiväksi asetettu sunnuntai), aseta venttiilin tila ja tallenna asetus.

Vaihtopainikkeen napauttaminen aktivoi (sininen) tai deaktivoi (harmaa) asetuksen.

Voit lisätä lisää aikatauluja napauttamalla + pohjassa. Poista aikataulu napauttamalla ja pitämällä painettuna aikataulua ja vahvista poisto.

Vaihtelee ON ja OFF välillä asetetun ajanjakson sisällä määritetyllä tiheydellä.

Napauta + pohjassa ja aseta ajanjakso, päivät ja aika, jona venttiili on avattava ja suljettava. Sitten tallenna.

Vaihtopainikkeen napauttaminen aktivoi (sininen) tai deaktivoi (harmaa) asetuksen.

Voit lisätä lisää ohjelmia napauttamalla + pohjassa.

Poista aikataulu napauttamalla ja pitämällä painettuna aikataulua ja vahvista poisto.

Asetetun ajanjakson sisällä ohjain käynnistyy satunnaisina aikoina satunnaiseksi ajaksi.

Napauta + pohjassa ja aseta ajan-jakso, päivät ja tallenna.

Vaihtopainikkeen napauttaminen aktivoi (sininen) tai deaktivoi (harmaa) asetuksen.

Voit lisätä lisää ohjelmia napaut- tamalla + pohjassa.

Poista aikataulu napauttamalla ja pitämällä painettuna aikataulua ja vahvista poisto.

Viivästys (viivästetty deaktivointi)

Päälle kytkemisen jälkeen venttiilin ohjain sammutetaan automaattisesti asetetun ajan jälkeen (maks. 60 minuuttia).

Aseta aika ja napauta vaihtopainiketta aktivoidaksesi (sinisen) tai deaktivoidaksesi (harmaan) asetuksen.

Ohjaimen oletustilan asettami- nen sähkökatkoksen varalta Napauta asetukset kuvaketta alaoikealla, napauta tila ja valitse venttiilin tila: sulje/avaa/muista viimeinen tila.

Vahvista alaoikealla.

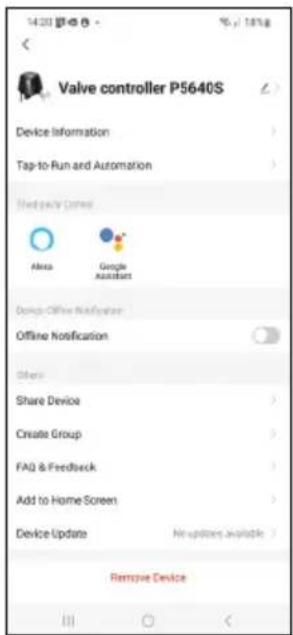

Edistyneet asetukset

• Laitetieto – perustiedot laitteesta ja sen omistajasta.
• Napauta ja suorita – näytä laitteelle asetetut näkymät ja automaatiot.
• Offline-ilmoitus – jatkuvien ilmoitusten välttämiseksi lähetetään ilmoitus, jos laite on offline-tilassa yli 30 minuuttia.
• Laitteen jakaminen – voit jakaa laitteen hallinnan toisen käyttäjän kanssa.
• Ryhmän luominen – luo useiden laitteiden ryhmän, jota voidaan ohjata yhteisesti.
• Usein kysytyt kysymykset ja palaute – näyttää usein kysytyt kysymykset ja vastaukset niihin, voit myös lähettää meille kysymyksen/ehdotuksen/palautteen suoraan.
• Lisääminen kotinäyttöön – lisää kuvakkeen puhelimesi aloitusnäyttöön. Näin ollen sinun ei tarvitse enää avata laitetta sovelluksen kautta Kun napautat juuri lisättyä kuvaketta, sinut ohjataan suoraan laitteeseen.
• Laitteen päivitys – päivittää laitteen.

Vianmääritys

Venttiili ei ole paikallaan.

Tarkasta, että venttiilinohjain ja venttiilin keskiosa ovat samalla akselilla.

Jos näin ei ole, moottori voi ylikuumentua ja aiheuttaa vaurioita.

Venttiili on jumissa:

Käytä manuaalista turvakytkintä venttiiliin kohdistamiseen.

Venttiilin ohjain ei muodosta paria sovellukseen.

Tarkasta, että Zigbee-yhdyskäytävä ja Wi-Fi-reititin toimivat oikein.

Laitteiden on oltava lähellä toisiaan parinmuodostuksen aikana.
