KÄYTTÖOHJE P56A01 Emos

OT - OpenTherm-liitäntä • OT - OpenTherm-forbindelse

7

Lähtestada termostaat

uvad ekraanile ning ja jääväd kuvamata.

Turvallisuusohjeet ja varoitukset

Lue käyttöohje ennen laitteen käyttöä.

Noudata käyttöohjeen turvallisuusohjeita.

• Lue käyttöohje huolellisesti ennen tuotteen käyttöä.
• Älä altista tuotetta suoralle auringonvalolle, äärimmäiselle kylmyydelle ja kosteudelle, äläkä äkillisille lämpötilan muutoksille. Nämä voivat heikentää tunnistustarkkuutta.

• Älä sijoita tuotetta tärinälle ja iskuille alttiisiin paikkoihin - voi aiheuttaa vaurioita.

• Älä altista tuotetta äärimmäiselle paineelle, iskuille, pöylle, korkealle lämpötilalle tai kosteudelle - nämä voivat aiheuttaa toimintahäiriöitä, lyhentää paristojen käyttöikää, vahingoittaa paristoja ja muoviosien muodonmuutoksia.

• Älä altista tuotetta sateelle tai korkealle ilmankostudelle tai tiputtele tai roiskuta vettä.
• Älä aseta tuotteen päälle avoimia liekkilähteitä, esim. palavaa kynttilää tms.
• Älä aseta tuotetta paikkoihin, joissa on riittämätön ilmavirtaus.
• Älä työnnä mitään esineitä tuotteen tuuletusaukkihin.
• Älä peukaloi tuotteen sisäisiä sähköpiirejä - se voi vahingoittaa tuotetta ja mitätöi auto-maattisesti takuun.
• Tuotetta saa korjata vain pätevä ammattilainen.
• Puhdista tuote pehmeällä, hieman kostealla liinalla. Älä käytä liuottimia tai pesuaineita - ne saattavat syövyttää muoviosia ja vahingoittaa sähköpiirejä.
• Älä upota tuotetta veteen tai muihin nesteisiin.
• Jos tuote vaurioituu tai siinä on vika, älä tee korjauksia itse. Vie se korjattavaksi liikkeeseen, josta ostit sen.
• Vakava myrkytys voi tapahtua kahden tunnin kuluessa ensimmäisten ongelmien ilmaantumisesta. Hakeudu välittömästi lääkärin hoitoon.
• Laitetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käyttöön, joiden fyysinen, aisti- tai henkinen vammaisuus tai kokemuksen ja asiantuntemuksen puute estää turvallisen käytön, ellei heidän turvallisuudestaan vastaava henkilö valvo tai opasta heitä laitteen käytössä. Lapsia on aina valvottava, jotta varmistetaan, etteivät he leiki laitteella.

Tekniset tiedot

Kytketty kuormitus: max. 230 V AC; 16 A resistiiviselle kuormalle; 5 A induktiiviselle kuormalle.

Lämpötilan mittaus: 0 °C - 80 °C 0,1 °C:n resoluutiolla; tarkkuus ±1 °C 20 °C:n lämpötilassa.

Lämpötilan asetus: 7 °C - 30 °C 0,2 °C:n askelin

Lämpötilan asetus lattia-anturille: 15 °C - 65 °C 0,2 °C:n askelin.

Lämpötilaeron asetus: 0,1 °C, 0,2 °C, 0,5 °C, 1,0 °C.

Virtalähde: 230 V AC/50 Hz

Lisävarusteet: lattia-anturi 10k 3 m, 2 ruuvia, 2 seinätulppaa.

Mitat ja paino: 98 × 37 × 98 mm.

Termostaatin kuvaus (katso kuva 1)

1 - viikonpäivä

2 - kello

3 – käsisäätö
4 - mukavuustila (mukavuuslämpötila)
5 – säästötila (säästölämpötila)
6 – ohjelman esiasetukset ja päivän lämpötilakaavio
7 – asetettu lämpötila
8 - UP-painike
9 - DOWN-painike
10 – nykyinen huoneen lämpötila
11 – alhaisen lämpötilan suojaustila
12 – toimintakuvake (aktivointi)
13 – ajan asetuspainike
14 – mukavuus- ja säästölämpötilan asetuspainike
15 – ohjelman asetuspainike
16 – painike mukavuus-/taloudellisuustilan vaihtamista varten
17 – liitäntäkoskettimet

ASENNUS

Varoitus:

Ennen ensimmäistä käyttöönottoa on ehdottomasti luettava huolellisesti termostaatin käyttöohjeet sekä kattilan tai ilmastointilaitteen käyttöohjeet.

Asennuksen saa suorittaa vain pätevä ammattilainen!

Noudata asennuksessa voimassa olevia standardeja.

Ennen termostaatin vaihtamista irrota lämmitysjärjestelmä kodin sähköverkosta. Näin estät mahdolliset sähkövirran aiheuttamat vammat.

Termostaatin asentaminen (ks. kuva 2)

1. Irrota termostaatin takakansi (ks. kuva 2).
2. Merkitse paikat reikiä varten.
3. Poraa kaksi reikää, aseta muoviset seinätulpat varovasti niihin ja kiinnitä termostaatin takakansi kahdella ruuvilla.
4. Kytke johdot merkittyihin liittimiin kannen alla olevan kytkentäkaavion mukaisesti.
5. Viimeistele asennus asentamalla termostaatti asennettuun takakanteen.

Termostaatin sijoittaminen

Termostaatin sijoitus vaikuttaa merkittävästi sen toimintaan.

Valitse paikka, jossa perheenjäsenet viettävät suurimman osan ajastaan, mieluiten sisäseinän lähelle, jossa ilma kiertää vapaasti ja jossa ei ole suoraa auringonvaloa.

Älä sijoita termostaattia lämmönlähteiden läheisyyteen (kuten televisiot, patterit, jääkaapit) tai oven lähelle.

Näiden suositusten noudattamatta jättäminen estää huonelämpötilan asianmukaisen hallinnan.

Kytkentäkaavio (katso kuva 3).

NO - normaalisti avoin kosketin

COM - kytkimen kosketin

L, N - vaihe, nolla (termostaatin virtalähde).

OT - OpenTherm-liitäntä

RT - lattia-anturi

Pumpun/moottoriventtiilin kytkentäkaavio (ks. kuva 4).

Lattialämmityksen kytkentäkaavio (ks. kuva 5).

Kattilan kytkentäkaavio (jännitteetön kytkentä) (ks. kuva 6).

- COM:n ja L:n välistä esiasennettua johdinliitintä ei kytketä.

OpenTherm-kytkentäkaavio (ks. kuva 7).

OT - OpenTherm-kytkentä

PERUSASETUKSET

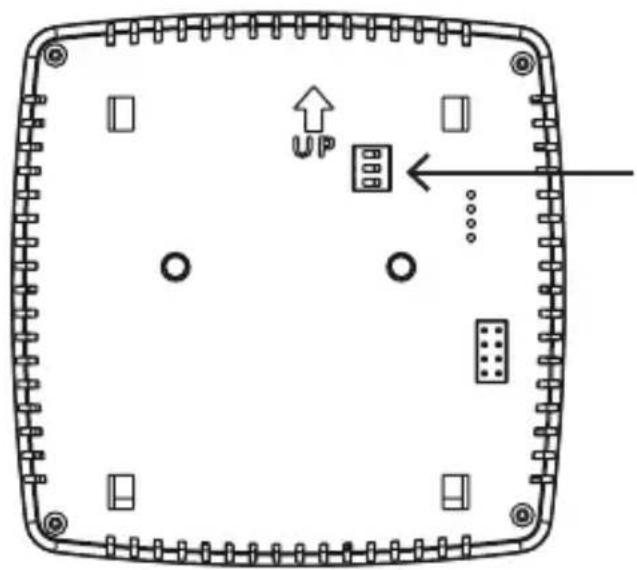

Lämmitys-/jäähdytysjärjestelmän valinta (ks. kuva 8)

1. Irrota termostaatin takakansi - sisällä olevalla piirilevyllä on 3 DIP-kytkintä (ks. kuva 3). Näitä 3 kytkintä käytetään lämpötilaeron säätämiseen ja lämmitys-/jäähdytysjärjestelmän välillä vaihtamiseen.

2. Aseta DIP-kytkin (asento 3) sen mukaan, minkä lämmitys- tai jähdytysjärjestelmän valitset (ks. kuva 9).

Lämpötilaeron valitseminen

Lämpötilaero (hystereesi) on lämpötilaero, joka tarvitaan, jotta järjestelmä kytkeytyy päälle ja pois päältä. Jos asetat esimerkiksi lämmitysjärjestelmän lämpötilaksi 20 °C ja lämpötilaeroksi 0,2 °C, termostaatti kytkee lämmityksen päälle heti, kun huonelämpötila laskee 19,8 °C:een, ja kytkee lämmityksen pois päältä, kun lämpötila nousee 20,2 °C:een.

Aseta DIP-kytkimet (asennot 1 ja 2) valitsemasi lämpötilaeron mukaan (ks. kuva 10).

LAITTEEN KÄYTTÖÖNOTTO

Huomautus: Muista, että painikkeen ensimmäinen painallus aktivoi näytön taustavalon, seuraava painallus asettaa arvot/toiminnot.

Päivän/ajan asettaminen

Paina painiketta. Päivän numero alkaa vilkkua (1 - maanantai - 7 - sunnuntai).

Aseta nykyinen päivä + ja - painikkeilla (painikkeen pitäminen painettuna nopeuttaa asetusta) ja paina.

Aseta tunti, paina sitten uudelleen ja aseta minuutit.

Vahvista painamalla ⏻ tai odota 15 sekuntia, kunnes asetus tallentuu automaattisesti.

Näytön valaistus

Painamalla mitä tahansa painiketta näyttö valaistaan 10 sekunniksi.

Lämpötilan asettaminen

1. Siirry lämpötilan asetustilaan painamalla -painiketta. Lämpötilan arvo alkaa vilkkua.
2. Paina toistuvasti 📄/C -painiketta vaihtaaksesi lämpötilan asettamisen säästötilan

( -kuvake) ja mukavuustilan lämpötilan ( -kuvake) välillä.

1. Käytä tai -painiketta molempien lämpötilojen asettamiseksi 0,2 °C:n askelin.
2. Tallenna asetus painikkeella

Jos mitään painiketta ei paineta 10 sekuntiin, asetustila päättyy automaattisesti.

Esiasetettu mukavuuslämpötila on 21 °C lämmitysjärjestelmälle ja 23 °C jäähdytykselle, esiasetettu säästölämpötila on 18 °C lämmitysjärjestelmälle ja 26 °C jäähdytykselle.

Arvoja voidaan muuttaa tarpeen mukaan.

Ohjelman asettaminen

Viikon/päivän valitseminen

1. Paina P-painiketta; päivän ilmaisin alkaa vilkkua.
2. Paina toistuvasti + tai - painiketta valitaksesi päivän, jonka haluat ohjelmoida.

Voit valita ohjelmoitavaksi: päivät yksitellen / työpäivät (1, 2, 3, 4, 5) / viikonloppu (6, 7) / koko viikko (1, 2, 3, 4, 5, 6, 7).

Kun olet valinnut päivät, jatka valitsemalla esiasetettu ohjelma.

Esiasetetun ohjelman valitseminen

Paina „P“-painiketta uudelleen valitaksesi esiasetetun ohjelman.

Valitse jokin ohjelmista painikkeella + tai -: P1-P6. Nämä ohjelmat ovat tehdasasetuksia (niitä ei voi muuttaa) ja niiden profiilit näkyvät kuvassa.

Paina „P“-painiketta uudelleen vahvistaaksesi valitun ohjelman kyseiselle päivälle/viikolle ja poistuaksesi asetustilasta.

Ohjelman numero Ohjelma 24 h, tarkkuus	1 tunti
Ohjelma 1:Koko päivän mukava lämpötila
Ohjelma 2:Koko päivän säästölämpötila
Ohjelma 3:Mukavan ja säästölämpötilan yhdistelmä
Ohjelma 4:Mukavan ja säästölämpötilan yhdistelmä
Ohjelma 5:Mukavan ja säästölämpötilan yhdistelmä
Ohjelma 6:Mukavan ja säästölämpötilan yhdistelmä
Ohjelma 7:Käyttäjä
Ohjelma 8:Käyttäjä
Ohjelma 9:Käyttäjä

Tummat kentät näyttävät mukavuusasetukset, muissa tapauksissa on asetettu säästötila

Mukautetun ohjelman asettaminen

1. Jos valitset mukautetun ohjelman (P7, P8, P9) ohjelmanvalinnan aikana, paina painiketta „P“-painiketta päästäksesi valitun jakson lämpötilatilan asetuksiin.
2. Paina + tai - painiketta toistuvasti valitaksesi tunnin, joka ilmaistaan vilkkuvalla ■ -ku- vakkeella.

Paina 📋/⟨ valitaksesi, haluatko, että järjestelmä asetetaan mukavuus- vai säästötilaan kyseisenä ajankohtana.

1. Kun olet asettanut profiilin koko päiväksi, vahvista valittu ohjelma painamalla P-painiketta ja poistu asetustilasta.

Asetetun ohjelman tilapäinen muuttaminen

Vakiotilassa, jossa lämpötilaa ohjataan valitulla ohjelmalla, voit painaa 📄/℃ -painiketta. vaihtaaksesi tilapäisesti nykyisen tilan asetuksen mukavuus- tai säästötilaan.

Kun valittu ohjelma vaihdetaan tällä tavoin, näyttöön tulee -kuvake yhdessä valitun ohjaustilan kuvakkeen kanssa.

Tämä asetus peruuntuu automaattisesti ohjelman seuraavan lämpötilan muutoksen yhteydessä.

Lämpötila-asetuksen väliaikainen muuttaminen

Normaalitilassa, jossa lämpötilaa ohjataan valitulla ohjelmalla, voit ohittaa nykyisen lämpötila-asetuksen painamalla + tai - painiketta. Vastasäädetty lämpötila näytetään yhdessä -kuvakkeen kanssa, ja Kuvakkeita ei näytetä. Painamalla mitä tahansa painiketta (paitsi + tai -) pääset pois lämpötilan asetustilasta. Jos mitään painiketta ei paineta 10 sekuntiin, asetustila päättyy automaattisesti. Tämä asetus peruuntuu automaattisesti, kun lämpötilaa muutetaan seuraavan kerran ohjelmassa.

Huomautus: Jos haluat käyttää manuaalisesti muutettua lämpötilaa pidemmän aikaa, suosittelemme sitä ohjelmassa nro. 1 tai 2.

Huonelämpötilan kalibrointi

Paina pitkään „P“-painiketta. CAL ilmestyy näyttöön ja asetettu lämpötila-arvo vilkkuu.

Paina + tai - toistuvasti säätääksesi arvoa (-3,0 °C - 3,0 °C, 0,5 °C:n askelin).

Vahvista asetus painamalla „P“-painiketta.

Huonelämpötilan kalibrointia käytetään esimerkiksi, jos termostaatti näyttää 21 °C, mutta haluat sen näyttävän 20 °C. Tällöin kalibrointiarvoksi on asetettava -1 °C.

Asetuspainikkeen ääni

Paina „P“-painiketta pitkään ja paina sitten „P“-painiketta uudelleen lyhyesti; näytössä näkyy „bEEP“.

Paina + tai - painiketta toistuvasti:

Painikeäänen aktivoiminen - ON

Painikeäänen poistaminen käytöstä - OFF

Lämpötila-anturin valitseminen/lämpötilasuojan asettaminen lattia-anturille

Pidä „P“-painiketta painettuna ja paina sitten „P“-painiketta kaksi kertaa nopeasti. „SEN“ ilmestyy näyttöön.

Paina painiketta + tai - toistuvasti varten:

Sisäinen anturi - IN

Lattia-anturi - OUT

Sisäinen ja lattia-anturi - ALL

Jos olet valinnut ALL, vahvista painamalla ,P'-painiketta, jolloin näyttöön ilmestyy ,FL' - lat-tia-anturin lämpötilasujoaus.

Paina + tai - painiketta toistuvasti asettaaksesi arvon (20 °C - 65 °C, 1 °C:n askelin).

Jos asetettu arvo ylittyy, termostaatin rele kytkeytyy pois päältä.

Huomautus: Jos lattia-anturia ei ole kytketty ja valitset OUT tai ALL, näyttöön ilmestyy ,E2'.

Termostaatin nollaaminen

Paina pitkään „P“-painiketta ja paina sitten lyhyesti „P“-painiketta 3×; näytössä näkyy „rESE“.

Paina ⏻ -painiketta 2×; termostaatti palautuu tehdasasetuksiin.

Jäätymisenestotila

1. Jäätymisenestotila aktivoidaan painamalla + ja - painikkeita samanaikaisesti ja pitämällä niitä painettuna n. 5 sekunnin ajan (koskee vain lämmitystilaa).

ja timestyvät näyttöön ja ja eivät nay.

1. Jäätymisenestotilan oletuslämpötila on 7 °C.

2. Minkä tahansa painikkeen painaminen peruuttaa jäätymisenestotilan.

Näppäinlukko

Pidä samanaikaisesti painikkeita ⏻a + painettuna noin 5 sekunnin ajan.

Kaikki painikkeet lukittuvat ja termostaattinäyttö vilkkuu LOC vasemmalla ylhäällä.

Voit avata termostaatin lukituksen painamalla 📊 ja + -painikkeita samanaikaisesti uudelleen n. 5 sekunnin ajan; näytössä vilkkuu UNLO.

OpenTherm-parametrien asettaminen

Koskee vain lämmitystilaa.

1. Paina pitkään / -painiketta päästäksesi OpenTherm-parametreihin. „01“ ilmestyy vasem-paan kulmaan ja OpenTherm-kattilan veden lämpötila ilmestyy keskelle (jos termostaatti ei vastaanota lämpötilalukemaa, sen sijaan näytetään „--“).

2. Paina / -painiketta. Näytön vasempaan kulmaan ilmestyy „02“ ja keskelle ilmestyy kattilaan palaavan veden lämpötila (jos termostaatti ei vastaanota lämpötilalukemaa, sen sijaan näytetään „--“).

3. Paina / -painiketta. „03“ ilmestyy näytön vasempaan nurkkaan ja kuuman veden lämpötila ilmestyy keskelle (jos termostaatti ei vastaanota lämpötilalukemaa, sen sijaan näkyy „--“).
4. Painamalla / -painiketta avataan lämpötilarajojen kytkentäarvojen asetukset. „04" ilmestyy vasempaan kulmaan ja OFF alkaa vilkkua näytön keskellä. Käytä + tai - painiketta valitaksesi ON/OFF.
5. Jos valitsit edellisessä vaiheessa ON, painamalla √ avautuvat lämpötilarajan enimmäiskytkentäarvon asetukset. „05“ ilmestyy vasempaan kulmaan ja lämpötila ilmestyy keskelle. Voit säätää lämpötilaa painikkeilla + ja - (30-80 °C 1 °C:n askelin).
6. Painamalla / avataan kuuman veden kytkentäasetukset. „06“ ilmestyy vasempaan kulmaan ja OFF alkaa vilkkua näytön keskellä. Käytä + tai - painikkeita valitaksesi ON/OFF.
7. Jos valitsit edellisessä vaiheessa ON, painamalla / avautuvat kuuman veden lämpötilan asetukset. „07“ ilmestyy vasempaan kulmaan ja lämpötila ilmestyy keskelle. Voit säätää lämpötilaa painikkeilla + ja - (25-65 °C 1 °C:n askelin).
8. Painamalla avautuu ohjauksen kytkentäasetukset. „08“ ilmestyy vasempaan kulmaan ja ON alkaa vilkkua näytön keskellä. Käytä + tai - painikkeita valitaksesi ON/OFF.
9. Vahvista asetus painamalla „P“-painiketta.

OpenTherm-virheilmoitus

Jos OpenTherm-kattilassa ilmenee virhe, näytössä näkyy virhekoodi „Exxx“, jossa „xxx“ on välillä 0-255.

Vianmääritys FAQ

Termostaatti ei toimi

• tarkista, että kaikki kaapelit ovat ehjiä ja oikein kytkettyjä.
• tarkista, että OpenTherm-asetus on määritetty oikein molemmissa laitteissa.
• tarkista, että termostaatin tavoitelämpötila on asetettu oikein. Jos termostaattiin asetettu lämpötila on alhaisempi kuin huoneen nykyinen lämpötila, kattila tai lämmitys ei kytkeydy päälle.
• Tarkista, että lämmitys-/jäähdytystila on asetettu oikein.
• käynnistä termostaatti uudelleen

Näytössä näkyy E2

• Lattia-anturia ei ole kytketty - kytke se.
