Terméktípus	Szelep termosztát/vezérlő
Márka	Emos
Modell	P5640S
Méretek (vezérlő)	70 x 65 x 150 mm (kb.)
Tápellátás	Mellékelt AC 230 V / DC 12 V, 1 A adapter
WiFi frekvencia	2,4 GHz, max. 25 mW e.i.r.p.
Max. szelepnyomás	1,6 MPa
Kompatibilis szelepméretek	1/2", 3/4", 1", 1 1/4"
Nyitási/zárási idő	5-10 másodperc
Nyomaték	30-60 kg/cm
Tápkábel hossza	0,9 m
Vezérlőkábel hossza	1,4 m
Mobilalkalmazás	EMOS GoSmart (iOS/Android)
Fő funkciók	Kézi vezérlés, WiFi párosítás, időprogramozás, időzítő, véletlenszerű mód, kézi biztonság
Karbantartás és tisztítás	Enyhén nedves puha ruhával, ne használjon oldószert
Biztonság	Ne merítse vízbe, ne tegye ki nedvességnek, javítást képzett szakember végezze
Alkatrészek és javíthatóság	Javítást csak szakember végezhet; jogosulatlan beavatkozás esetén a garancia érvényét veszti
Általános információk	Több nyelven elérhető használati útmutató, ingyenes letöltés

Gyakran ismételt kérdések - P5640S Emos

Hogyan párosítsam a szelepvezérlőt az alkalmazással?

Csatlakoztassa a tápegységet, nyomja meg hosszan (7 másodpercig) a bekapcsológombot, amíg a kék LED villogni nem kezd. Az alkalmazásban kattintson az 'Eszköz hozzáadása' gombra, válassza a 'Valve controller P5640S' lehetőséget, és kövesse az utasításokat. A WiFi hálózatnak 2,4 GHz-nek kell lennie.

Mit tegyek, ha a szelep beszorult vagy nem forog?

Használja a kézi biztonságot: húzza meg a vezérlőcsatlakozót, fordítsa el kézzel a szelepet 90°-kal, majd engedje el és állítsa be a kart. Ellenőrizze azt is, hogy a vezérlő és a szelep közepe egy vonalban van-e.

Hogyan állítsak be időzítőt?

Az alkalmazásban lépjen a 'Programbeállítások' menübe, és válassza a 'Visszaszámlálás' lehetőséget. Állítsa be az időtartamot (max. 11 óra 59 perc), majd kattintson a kék nyílra. A készülék ennyi idő után be- vagy kikapcsol.

Működik a készülék áramkimaradás esetén?

Igen, használhatja a kézi biztonságot a szelep kézi nyitásához/zárásához. Ezenkívül az alkalmazásban előre beállíthatja a kívánt állapotot (zárt, nyitott vagy utolsó állapot) áramkimaradás esetére.

Hogyan hozzak létre automatikus kapcsolási ütemtervet?

Az alkalmazásban lépjen a 'Programbeállítások' majd 'Ütemterv' menübe. Kattintson a '+' gombra, állítsa be az időt, a napokat és a szelep állapotát (bekapcsolt/kikapcsolt), majd mentse. Aktiválja az ütemtervet a kék csúszkával.

Miért nem villog a kék LED párosításkor?

Győződjön meg arról, hogy hosszan (7 másodpercig) nyomta a bekapcsológombot. Ellenőrizze, hogy a tápellátás csatlakoztatva van-e, és a Zigbee átjáró megfelelően csatlakozik. A párosítási mód csak 30 másodpercig tart.

Milyen WiFi hálózatot használjak?

A WiFi hálózatnak 2,4 GHz-nek kell lennie. Az 5 GHz-es hálózatok nem támogatottak. Győződjön meg arról is, hogy a GPS és a Bluetooth be van kapcsolva a mobilján.

Hogyan tisztítsam a készüléket?

Használjon enyhén nedves puha ruhát. Soha ne használjon oldószert vagy erős tisztítószert, mert ezek megkarcolhatják a műanyagot és károsíthatják az áramköröket.

Megoszthatom a vezérlést másik felhasználóval?

Igen, az alkalmazásban lépjen a beállításokba (jobbra lent található ikon), majd a 'Share Device' menüpontba. Meghívhat egy másik felhasználót az eszköz kezelésére.

Mit tegyek, ha a párosítás sikertelen?

Ismételje meg az eljárást: ellenőrizze, hogy a Zigbee átjáró és a WiFi router működik-e, hozza közelebb az eszközöket, és győződjön meg arról, hogy 2,4 GHz-es hálózaton van. Állítsa alaphelyzetbe a vezérlőt a gomb hosszú lenyomásával.

HASZNÁLATI ÚTMUTATÓ P5640S Emos

Dížka kábla napájacieho adaptéra: 0,9 m

Dížka kábla zatvárača: 1,4 m

Biztonsági előírások és figyelmeztetések 2

Müszaki jellemzők....3

A berendezés leírása....4

Összeszerelés és telepítés 5

Mobilalkalmazás....6

Vezérlés és funkciók 8

Hibaelhárítási GYIK....12

Biztonsági előírások és figyelmeztetések

A berendezés használata előtt tanulmányozza át a használati útmutatót!

Tartsa be a jelen kézikönyvben található biztonsági előírásokat!

• Ne módosítsa a termék belső áramköreit, mert azok megsérülhetnek, és a garancia automatikusan érvényét veszíti. A terméket kizárólag szakképzett szerelő javíthatja.
• Tisztításhoz használjon nedves, puha rongyot. Ne használjon oldószereket, se tisztítószereket
• megkarcolhatják a műanyag elemeket és megsérthetik az elektromos áramköröket.
• A készülék nem használható elektromágneses mezőt gerjesztő eszközök közelében.
• Ne tegye ki a terméket túlzott nyomásnak, ütésnek, pornak, magas hőmérsékletnek vagy páratartalomnak, mert ezek a termék hibás működéséhez, műanyag elemeinek sérüléséhez vezethetnek.
• Tilos tárgyakat helyezni a készülék nyílásaiba.
• A készüléket ne merítse vízbe.
• Óvja a készüléket a leejtéstől és az ütésektől.
• A készüléket csak a jelen használati útmutatónak megfelelően szabad használni.
• A gyártó nem vállal felelősséget a készülék nem rendeltetésszerű használatából eredő károkért.
• A készüléket tapasztalat, felügyelet, vagy a biztonságukért felelős személyektől kapott megfelelő tájékoztatás hiányában nem használhatják korlátozott fizikai, érzékszervi vagy értelmi képességű személyek (beleértve a gyerekeket), akik nem képesek a készülék biztonságos használatára. Gondoskodjon a gyerekek felügyeletéről, hogy ne játszhassanak a készülékkel.

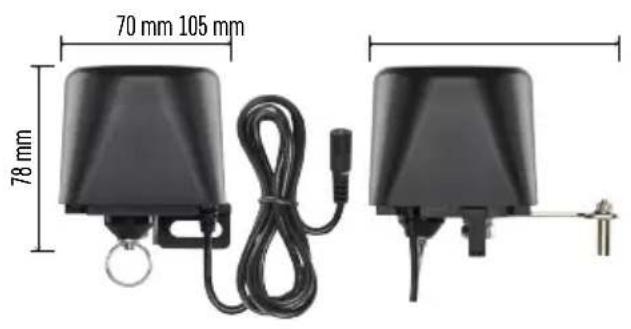

Szelepnyomás: 1,6 MPa

Szelep mérete: 1/2", 3/4", 1" és 1 1/4"

Zárási idő: 5–10 másodperc

Nyitási idő: 5–10 másodperc

Forgatónyomaték: 30\~60 kg/cm

Tápellátás: AC 230 V/DC 12 V, 1 A adapterről (alaptartozék)

A hálózati adapter vezetékének hossza: 0,9 m

A szelepvezérlő vezetékének hossza: 1,4 m

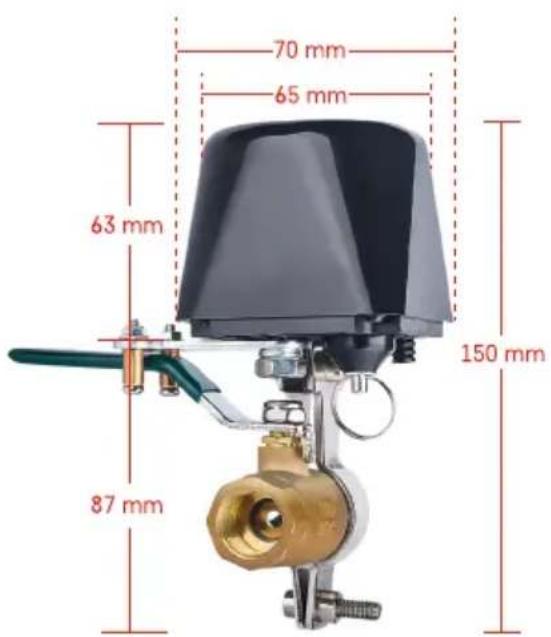

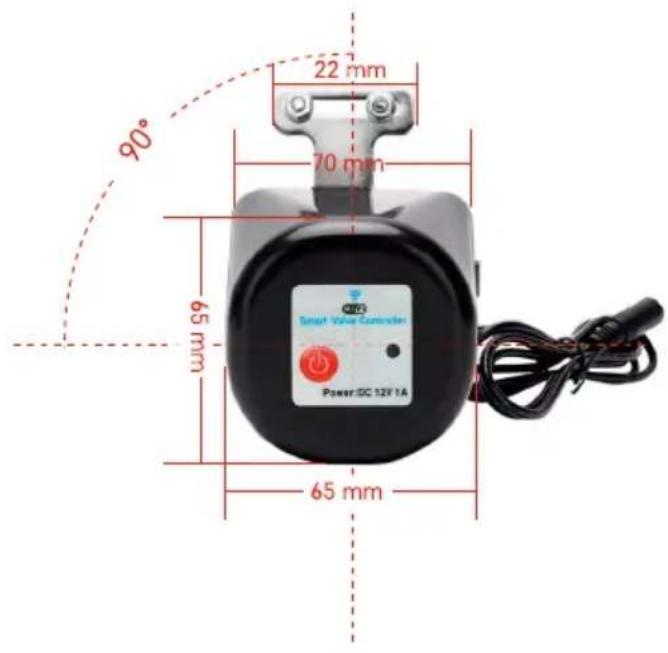

A berendezés leírása

1 – szelepvezérlő mozgatókar
2 – szelep nyitókar fogantyúja
3 - szeleptengely
4 - rögzítőbilincs
5 - gyürüs biztosítószeg
6 - rögzítőnyílás
7 - tápkábel
8 – a szelepvezérlő középtengelye
9 - visszajelző LED
10 - bekapcsológomb

Összeszerelés és telepítés

A szereléssel bízzon meg vízvezeték-szerelőt.

A szelepet az adott helyre úgy kell felszerelni, hogy teljesen ki lehessen nyitni és el lehessen zárni.

1. Szerelje fel a rögzítőbilincset a csőre, ahhoz rögzítse a szelepvezérlőt a rögzítőnyílásnál, majd húzza meg erősen a csavarokat.
2. Úgy állítsa be a szelepvezérlőt, hogy a mozgatókarja ráüljön a szelep nyitókar fogantyújára.
3. A szelepvezérlő mozgatókarját két csavarral mindkét oldalról szorosan rögzíteni kell a szelep nyitókar fogantyújához.

Gyürüs biztosítószeg

Meghibásodás vagy áramszünet esetén:

1. Húzza meg és tartsa kihúzva a szelepvezérlő tengelykapcsolóját.
2. Kézzel forgassa el a szelepvezérlőt 90°-kal a nyitáshoz/záráshoz.
3. Engedje el a tengelykapcsolót, és óvatosan, visszakattanásig mozgassa a mozgatókart.

Mobilalkalmazás

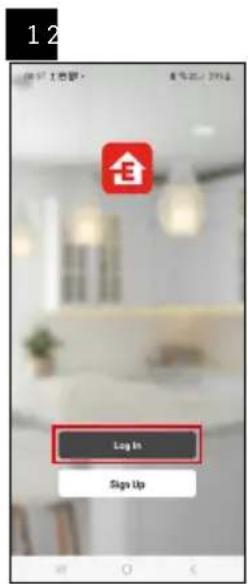

A szelepvezérlő iOS vagy Android mobilalkalmazással vezérelhető. Töltse le az „EMOS GoSmart“ alkalmazást a készülékére. Kattintson a Bejelentkezés gombra, ha már használja az alkalmazást. Ellenkező esetben kattintson a Regisztráció gombra és regisztráljon.

Párosítás az alkalmazással

A Zigbee átjáró párosítása az alkalmazással

(Ha már használja az átjárót, hagyja ki ezt a lépést)

Csatlakoztassa a tápkábelt az átjáróhoz, és engedélyezze a GPS- és Bluetooth-kapcsolatot mobileszközén.

Az alkalmasában kattintson az Eszköz hozzáadása lehetőségre.

Kattintson a GoSmart listára a bal oldalon, majd a Smart Multi Gateway IP-1000Z ikonra.

Kövesse az alkalmazás utasításait és adja meg a 2,4 GHz-es wifi hálózat nevét és jelszavát.

2 percen belül megtörténik a párosítás az alkalmazással.

Megjegyzés: Ha az átjárót nem sikerül párosítani, ismételje meg az egész eljárást és ellenőrizze a beállításokat az átjáró kézikönyve szerint. Az 5 GHz-es wifi hálózat nem támogatott.

A szelepvezérlő párosítása az alkalmazással

Csatlakoztassa a hálózati tápegységet a szelepvezérlőhöz.

Tartsa a bekapcsológombot hosszan lenyomva (7 másodpercig), amíg a kék LED villogni kezd – a párosítási mód 30 másodpercre aktiválódik.

Az alkalmasában kattintson az Eszköz hozzáadása lehetőségre.

Kattintson bal oldalon a GoSmart listára, majd a Valve controller P5640S ikonra.

Kövesse az alkalmazás utasításait és adja meg a 2,4 GHz-es wifi hálózat nevét és jelszavát.

2 percen belül megtörténik a párosítás az alkalmazással és a kék LED világít.

Megjegyzés: Ha nem sikerül a szelepvezérlőt párosítani, ismételje meg a folyamatot. Az 5 GHz-es wifi hálózat nem támogatott.

Vezérlés és funkciók

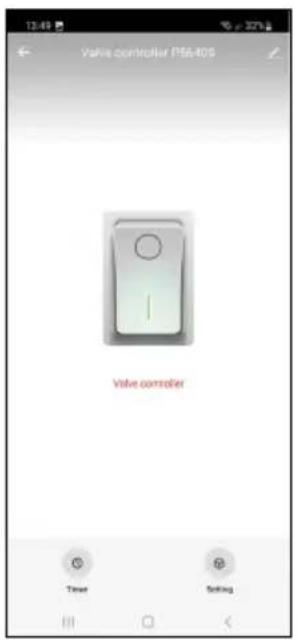

Az alkalmazás menüje

Gyors bekapcsoló (zöld szimbólum) és kikapcsoló (szürke szimbólum) gomb

KI - kikapcsolt állapot (szelep zárva)

BE - bekapcsolt állapot (szelep nyitva)

Programok beállítása

A zár állapotának beállítása áramszünet esetére

Speciális beállítások

Programok beállítása

Visszaszámlálás

A készülék a beállított idő elteltével (a szelep aktuális állapotának megfelelően) ki/bekapcsol.

Állítsa be az időt (legfeljebb 11 óra 59 perc), és kattintson a kék nyílra, erre a visszaszámlálás elindul.

A beállítások törléséhez kattintson a kuka ikonra.

Időprogram

Automatikus kapcsolási ütemezés előre beállított időpontokban (pl. hétfő 13:00-15:00 – BE; 15:00-17:00 – KI...).

Kattintson alul a + jelre az idő, a nap (a hét 1. napjának rövidítése vasárnapot jelöli), a szelep állapotának beállításához és mentse el.

Kattintson a beállítások csúszkára az engedélyezéshez (kék csúszka) vagy letiltásához (szürke csúszka).

További időprogram hozzáadásához kattintson alul a + gombra.

Egy beállítás törléséhez tartsa rajta az ujját, majd erősítse meg a törlést.

Meghatározott időközönként váltogasson a be- és kikapcsolás között egy adott ideig.

Kattintson a + jelre alul, és állítsa be az időtartományt, a napokat, a szelep nyitásának és zárásának hosszát, és mentse el.

Kattintson a beállítások csúszkára az engedélyezéshez (kék csúszka) vagy letiltásához (szürke csúszka).

További program hozzáadásához kattintson alul a + gombra.

Egy beállítás törléséhez tartsa rajta az ujját, majd erősítse meg a törlést.

Véletlenszerű üzemmód

A megadott -tól -ig időtartományban a modul véletlenszerű időpontokban, véletlenszerű időtartamra bekapcsol.

Kattintson alul a + jelre az időtar- tomány és a napok beállításához, majd mentse.

Kattintson a beállítások csúszkára az engedélyezéshez (kék csúszka) vagy letiltásához (szürke csúszka).

További program hozzáadásához kattintson alul a + gombra.

Egy beállítás törléséhez tartsa rajta az ujját, majd erősítse meg a törlést.

Késleltetett kikapcsolás

Aktiválást követően a zár automatikusan kikapcsol a beállított idő (max. 60 perc) elteltével.

Állítsa be az időt, majd kattintson a beállítások csúszkára az engedélyezéshez (kék csúszka) vagy letiltásához (szürke csúszka).

A zár állapotának beállítása áramszünet esetére

Kattintson a jobb alsó sarokban található beállítások ikonra, nyissa meg a menüt, és válassza ki a kívánt szelepállapotot: zárva/nyitva/utolsó állapot megjegyzése.

Erősítse meg a jobb alsó sarokban található gombbal.

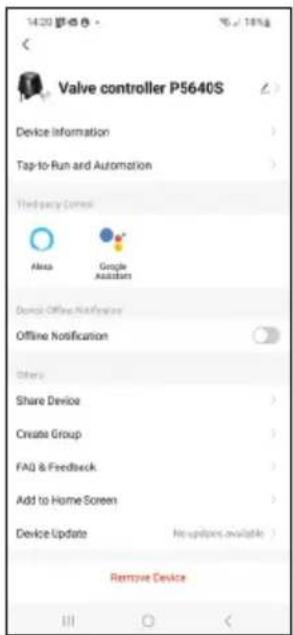

Speciális beállítások

• Device information – alapvető információk az eszközröl és tulajdonosáról.
• Tap-to-Run and Automation – az eszközhöz rendelt jelenetek és automatizálások megtekintése.
• Offline Notification – az állandó panaszok elkerülése érdekében a rendszer értesítést küld, ha az eszköz 30 percnél tovább van offline állapotban.
• Share Device – az eszköz kezelésének megosztása másik felhasználóval.
• Create Group – több, együtt vezérelhető eszközböl álló csoport létrehozása.
• FAQ & Feedback – a leggyakrabban ismételt kérdések és megoldásaik megtekintése, visszajelzés küldése.
• Add to Home Screen – parancsikon hozzáadása a telefonja főképernyőjéhez. Így nem kell mindig az alkalmazásból megnyitni az eszközt, hanem egyszerűen a parancsikonra kattintva beléphet közvetlenül az eszközbe.
• Device Update – eszközfrissítés.

Hibaelhárítási GYIK

A szelep nincs megfelelő állásban:

Ellenőrizze, hogy a szelepvezérlő közepe és a szelep közepe egy tengelyben vannak-e.

Ha nincsenek egy tengelyben, leéghet a motor.

Beragadt a szelep:

A gyűrűs biztosítószeg segítségével állítsa be a szelepet a megfelelő helyzetbe.

A szelepvezérlő nem párosítható az alkalmazással:

Ellenőrizze, hogy működik-e a Zigbee átjáró és a wifi router.

Párosítás közben legyenek a készülékek egymáshoz közel.
