Toote tüüp	Termostaat/ventiili kontroller
Bränd	Emos
Mudel	P5640S

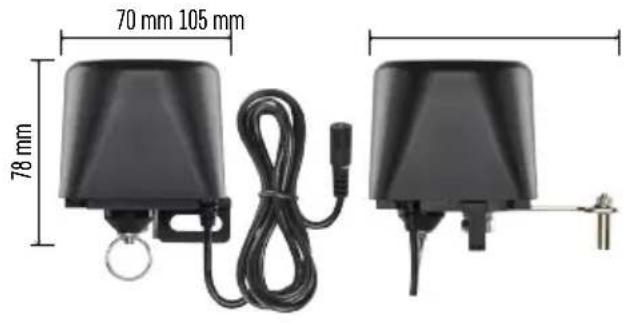

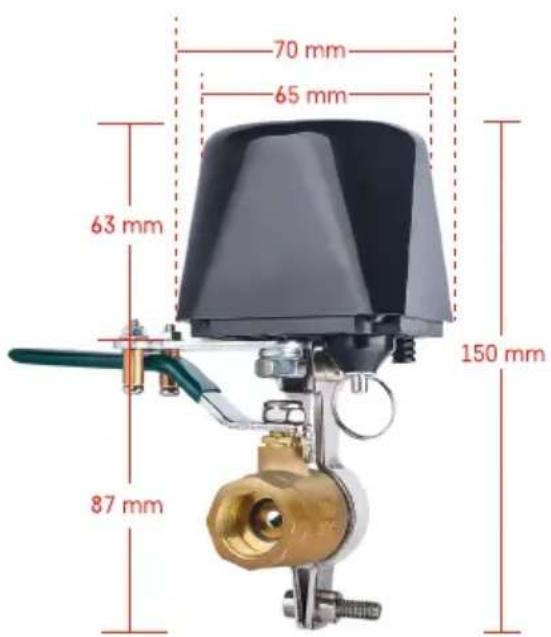

Mõõtmed (pea)	70 x 65 x 150 mm (ligikaudu)
Toide	Kaasas AC 230 V / DC 12 V, 1 A adapter
WiFi sagedus	2,4 GHz, max 25 mW e.i.r.p.
Maksimaalne ventiili rõhk	1,6 MPa
Sobivad ventiili suurused	1/2", 3/4", 1", 1 1/4"
Avamise/sulgemise aeg	5 kuni 10 sekundit
Pöördemoment	30 kuni 60 kg/cm
Toitekaabli pikkus	0,9 m
Juhtkaabli pikkus	1,4 m
Mobiilirakendus	EMOS GoSmart (iOS/Android)
Peamised funktsioonid	Käsitsi juhtimine, WiFi sidumine, ajakava programmeerimine, taimer, juhuslik režiim, käsitsi turvalisus
Hooldus ja puhastus	Pehme niiske lapp, mitte lahustit
Ohutus	Mitte uputada, mitte niiskusele avaldada, remont kvalifitseeritud spetsialisti poolt
Varuosad ja remonditavus	Remont ainult spetsialistile; garantii tühistatakse volitamata sekkumise korral
Üldteave	Juhend saadaval mitmes keeles, tasuta allalaadimine

Korduma kippuvad küsimused - P5640S Emos

Kuidas siduda ventiili kontroller rakendusega?

Ühendage toide, vajutage pikalt (7 sekundit) sisselülitusnuppu, kuni sinine LED hakkab vilkuma. Rakenduses klõpsake 'Lisa seade', valige 'Valve controller P5640S' ja järgige juhiseid. WiFi-võrk peab olema 2,4 GHz.

Mida teha, kui ventiil on kinni või ei pöördu?

Kasutage käsitsi turvalisust: tõmmake juhtühendust, pöörake ventiili käsitsi 90°, seejärel vabastage ja reguleerige hooba. Kontrollige ka, et juhtseadme ja ventiili keskmised on joondatud.

Kuidas seadistada taimerit?

Rakenduses minge menüüsse 'Programmide seaded' ja valige 'Taimer'. Seadistage intervall (max 11:59) ja klõpsake sinisel noolel. Seade lülitub sisse või välja pärast seda aega.

Kas seade töötab voolukatkestuse korral?

Jah, saate kasutada käsitsi turvalisust ventiili käsitsi avamiseks/sulgemiseks. Lisaks saate rakenduses eelseadistada soovitud oleku (suletud, avatud või viimane olek) voolukatkestuse korral.

Kuidas luua automaatse lülitamise ajakava?

Rakenduses minge 'Programmide seaded' ja seejärel 'Ajakava'. Klõpsake '+', määrake aeg, päevad ja ventiili olek (aktiveeritud/deaktiveeritud), seejärel salvestage. Aktiveerige ajakava sinise liuguriga.

Miks sinine LED sidumise ajal ei vilgu?

Veenduge, et olete vajutanud pikalt (7 sekundit) sisselülitusnupule. Kontrollige, et toide on ühendatud ja Zigbee lüüs on korralikult ühendatud. Sidumisrežiim kestab ainult 30 sekundit.

Millist WiFi-võrku kasutada?

WiFi-võrk peab olema 2,4 GHz. 5 GHz võrke ei toetata. Veenduge ka, et teie mobiilis on lubatud GPS ja Bluetooth.

Kuidas seadet puhastada?

Kasutage pehmet niisket lappi. Ärge kunagi kasutage lahustit ega agressiivset puhastusvahendit, kuna need võivad plastikule kriimustusi tekitada ja kahjustada vooluringe.

Kas saan juhtimist teise kasutajaga jagada?

Jah, rakenduses minge valikutesse (ikoon all paremal) ja seejärel 'Jaga seadet'. Saate kutsuda teise kasutaja seadet haldama.

Mida teha, kui sidumine ebaõnnestub?

Korrake protseduuri: kontrollige, et Zigbee lüüs ja WiFi ruuter töötavad, viige seadmed lähemale ja veenduge, et olete 2,4 GHz võrgus. Lähtestage kontroller, vajutades pikalt nuppu.

KASUTUSJUHEND P5640S Emos

Ohutusjuhised ja hoiatused 2

Tehnilised andmed ....3

Seadme kirjeldus....4

Juhtnupud ja funktsioonid....8

Veaotsingu KKK....12

Ohutusjuhised ja hoiatused

enne seadme kasutamist lugege kasutusjuhendit.

järgige juhendis sisalduvaid ohutusjuhiseid.

• Ärge muutke toote sisemisi elektriahelaid – see võib toodet kahjustada ja tühistab automaatselt garantii. Toodet tohib parandada ainult kvalifitseeritud spetsialist.
• Toote puhastamiseks kasutage kergelt niisutatud pehmet lappi. Ärge kasutage lahusteid ega puhastusvahendeid – need võivad plastosasid kriimustada ja põhjustada elektriahelate korrosiooni.
• Ärge kasutage seadet elektromagnetvälja tekitavate seadmete läheduses!
• Ärge avaldage tootele ülemäärast jõudu, hoidke seda lõökide, tolmu, kõrgete temperatuuride või niiskuse eest – need võivad põhjustada toote talitlushäireid või deformeerida selle plastosi.
• Vältige mis tahes esemete sisestamist seadme avaustesse.
• Ärge kastke seadet vette.
• Kaitske seadet kukkumise ja löökide eest.
• Seadet kasutades järgige selles kasutusjuhendis toodud juhiseid.
• Tootja ei vastuta seadme väärast kasutusest põhjustatud kahjustuste eest.
• Seade ei ole mõeldud kasutamiseks inimestele (sealhulgas lastele), kelle füüsiline, sensoorne või vaimne puue või kogemuste ja teadmiste puudumine takistab selle ohutut kasutamist, välja arvatud juhul, kui nende ohutuse eest vastutav isik kontrollib või juhendab neid seadme kasutamisel. Lapsi tuleb alati jälgida ning nad ei tohi seadmega mängida.

Wi-Fi sagedus: 2,4 GHz, max efektiivne kiirgus-võimsus 25 mW.

Klapi rõhk: 1,6 MPa

Klapi möötmed: 1/2", 3/4", 1" ja 1 1/4"

Sulgumise aeg: 5–10 sekundit

Avanemise aeg: 5–10 sekundit

Jõumoment: 30\~60 kg/cm

Toide: adapter, 230 V AC/12 V DC, 1 A (komplektis)

Adapterikaabli pikkus: 0,9 m

Kontrollerikaabli pikkus: 1,4 m

1 - klapikontrolleri hoob
2 - klapi käepide
3 - klapi vars
4 - paigaldusalusklamber
5 – käsitsi ohutus
6 - kinnitusava
7 - toitejuhe
8 - klapikontrolleri keskvars

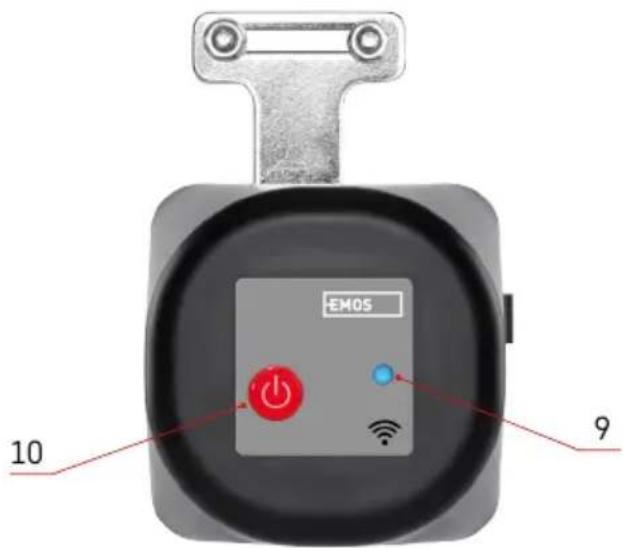

9 - LED-näidik
10 - sisselülitusnupp

Klapp tuleks paigaldada kohta, kus seda saab täielikult avada ja sulgeda.

1. Kinnitage paigaldusklamber torule, seejärel paigaldage see klapikontrolleri kinnitusavale ja pingutage korralikult kruve.
2. Paiqutage kontroller nii, et selle hoob kattub klapi käepidemega.
3. Klapikontrolleri hooba saab pingutada kahe kruviga, et see oleks klapi käepideme mölemal pool korralikult kinnitatud.

Käsitsi ohutus

Kahjustuse või elektrikatkestuse korral tehke järgmist.

1. Tõmmake ja hoidke ohutusnuppu.
2. Keerake klapikontrollerit käsitsi 90° klapi avamiseks/sulgemiseks.
3. Vabastage ohutusnupp ja liigutage hooba ettevaatlikult, kuni vars paika klõpsatab.

Mobiilirakendus

Klapikontrollerit saab juhtida iOS-i või Androidi mobiilirakenduse abil.

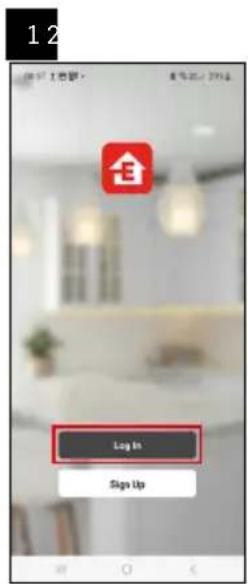

Laadige oma seadmesse alla rakendus EMOS GoSmart.

Kui olete juba rakendust kasutanud, puudutage käsku Logi sisse.

Kui te seda veel kasutanud ei ole, puudutage nuppu Registreeruge ja registreeruge.

Rakendusega sidumine

Zigbee lüüsi paaristamine rakendusega

(Kui te juba kasutate lüüsi, siis jätke see etapp vahele)

Ühendage toitekaabel lüüsiga ning lubage mobiilseadmes GPS ja Bluetooth-ühendus.

Puudutage rakenduses valikut Add Device (Lisa seade).

Puudutage vasakul loendit GoSmart ja seejärel Smart Multi Gateway IP-1000Z ikooni.

Järgige rakenduses kuvatavaid juhiseid ning sisestage oma 2,4 GHz WiFi-võrgu nimi ja parool.

Lüüs paaristatakse rakendusega 2 minuti jooksul.

Märkus. Kui lüüsi paaristamine nurjub, korrake neid toimingud ja kontrollige lüüsi kasutusjuhendi abil seadeid. 5 GHz Wi-Fi-võrke ei toetata.

Klapikontrolleri paaristamine rakendusega

Ühendage kontroller vörgutoitega.

Vajutage pikalt (7 sekundit) sisselülitusnuppu; sinine märgutuli hakkab vilkuma – sidumisrežiim on 30 sekundit aktiivne.

Puudutage rakenduses valikut Add Device (Lisa seade).

Puudutage vasakul loendit GoSmart ja seejärel seadme P5640S ikooni.

Järgige rakenduses kuvatavaid juhiseid ning sisestage oma 2,4 GHz WiFi-võrgu nimi ja parool.

Kontroller paaristatakse rakendusega 2 minuti jooksul. Sinine märgutuli lõpetab vilkumise ja jääb põlema.

Märkus. Kui klapikontrolleri paaristamine nurjub, korrake neid toiminguid. 5 GHz Wi-Fi-võrke ei toetata.

Juhtnupud ja funktsioonid

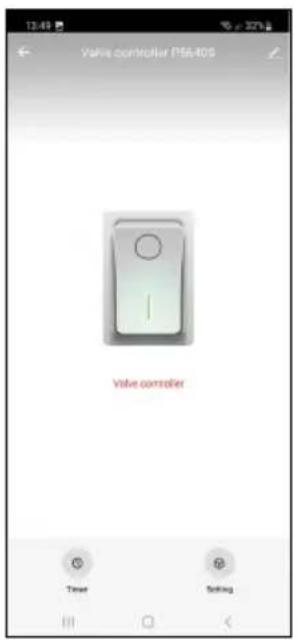

Rakenduse menüü

Kiire SISSE- (roheline ikoon)/VÄLJALÜLITAMISE (hall ikoon) nupp

VÄLJALÜLITUSE olek (klapp on suletud)

SISSELÜLITUSE olek (klapp on avatud)

Seade lülitub välja/sisse teatud ajaperioodi möödumisel (sõltub klapi praegusest olekust).

Määrake aeg (max 11 tundi ja 59 minutit) ning puudutage sinist noolt. Algab pöördloendus.

Prügikasti ikooni puudutamisel seadistus kustutatakse.

Ajakava

Määrab automaatse aktiveerimise seadistatud kella-aegadel (nt esmaspäeval kell 13:00 kuni 15:00 – sees; 15:00–17:00 – väljas...).

Puudutage allosas nuppu + ning määrake kellaaeg ja päev (ajakavas on esimene nädalapäev pühapäev), seadke klapi olek ja salvestage säte.

Lülitusnupu puudutamisel säte aktiveeritakse (sinine) või desaktiveeritakse (hall).

Täiendavate ajakavade lisamiseks puudutage allservas nuppu +.

Ajakava kustutamiseks puudutage ja hoidke all ajakava ning kinnitage kustutamine.

Määratud ajaperioodil ja seadistatud sagedusega sisseja väljalülituse tsüklid.

Puudutage allservas nuppu + ja määrake ajaperiood, päevad ja kellaaeg klapi avanemiseks ja sulgumiseks ning salvestage.

Lülitusnupu puudutamisel säte aktiveeritakse (sinine) või desaktiveeritakse (hall).

Täiendavate programmide lisamiseks puudutage all-servas nuppu +.

Ajakava kustutamiseks puudutage ja hoidke all ajakava ning kinnitage kustutamine.

Kontroller lülitub määratud ajaperiodil suvalisel ajal ja suvaliseks kestuseks sisse.

Puudutage allservas nuppu + ja määrake ajaperiood, päevad ning salvestage.

Lülitusnupu puudutamisel säte aktiveeritakse (sinine) või des-aktiveeritakse (hall).

Täiendavate programmide lisamiseks puudutage allservas nuppu+.

Ajakava kustutamiseks puudutage ja hoidke all ajakava ning kinnitage kustutamine.

Sammliikumine (viivitusega desaktiveerimine)

Pärast sisselülitumist lülitub klapikontroller teatud ajaperioodi (max 60 minutit) möödumisel automaatselt välja.

Määrake aeg ja puudutage lülitusnuppu sätte aktiveerimiseks (sinine) või desaktiveerimiseks (hall).

Kontrolleri vaikeoleku seadistamine elektrikatkestuse korral Puudutage seadistuse ikooni paremal allservas, puudutage olekut ja seejärel valige meelepärane klapiolek: suletud/avatud/jäta viimane olek meelde Kinnitage paremal allservas.

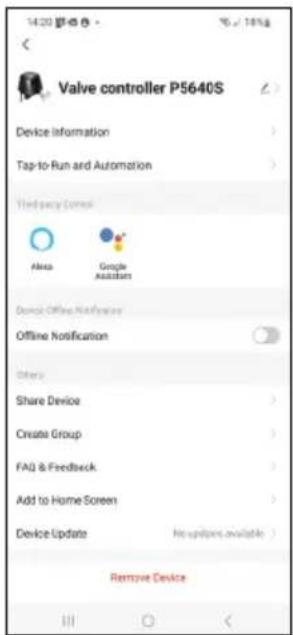

• Seadme teave – seadme ja selle omaniku põhiteave.
• Käitamiseks puudutamine ja automaatika – vaadake seadmele määratud stseene ja automaatikat.
• Vallasrežiimi teavitus – pidevate teavituste vältimiseks saadetakse teavitus, kui seade on võrguühenduseta kauem kui 30 minutit.
• Seadme jagamine – saate jagada seadme haldamist teise kasutajaga.
• Rühma loomine – loob mitme rühmaga seadme, mida saab juhtida korraga.
• KKK ja tagasiside – kuvab korduma kippuvad küsimused ja vastused ning annab võimaluse küsimusi/soovitusi/tagasisidet otse meile saata.
• Avakuvale lisamine – lisab seadme ikooni telefoni avakuvale.
  Nii ei pea te seadet avama enam rakenduse kaudu; lihtsalt puudutage uut lisatud ikooni ja teid suunatakse otse seadmesse.
• Seadme uuendamine – uuendab seadet.

Veaotsingu KKK

Klapp pole oma kohal

Veenduge, et klapikontrolleri ja klapi keskkohad asuvad samal teljel.

Vastasel korral võib mootor üle kuumeneda ja saada kahjustada.

Klapp on kinni jäänud

Kasutage klapi taasjoondamiseks käsitsi ohutuse nuppu.

Klapikontrolleri paaristamine rakenduses nurjub.

Veenduge, et Zigbee lüüs ja Wi-Fi ruuter töötavad korralikult.

Seadmed peavad paaristamise ajal asuma üksteise lähedal.
