P5603R - Termostaat Emos - Tasuta kasutusjuhend

Bränd	Emos
Mudel	P5603R
Toote tüüp	Termostaat
Mõõtmed	40 × 93 × 86 mm
Kaal	135 g
Toide	2 AA patareid (LR6) 1,5 V
Maksimaalne lülituskoormus	230 V AC ; 6 A (takistuslik) / 2 A (induktiivne)
Temperatuuri mõõtepiirkond	0 °C kuni 40 °C
Mõõtetäpsus	±0,5 °C
Mõõte lahutusvõime	1 °C
Temperatuuri reguleerimispiirkond	5 °C kuni 30 °C (sammuga 1 °C)
Hüsterees (seadistatav variatsioon)	0,4 °C
Funktsioonid	Küte / Jahutus ; CHRONO (TPI) režiim 3 või 6 tsüklit tunnis ; Ajastus (2 või 4 min) ; °C/°F kuvamine
Kaasasolevad tarvikud	2 kruvi, 2 tüüblit
Paigaldus	Siseseinale, kaitstuna päikese ja õhuvoolude eest. Ühendamine NO/NC/COM klemmidega. Enne paigaldamist lülitage toide välja.
Hooldus ja puhastus	Pehme, kergelt niiske lapp. Ärge kasutage lahusteid ega abrasiivseid tooteid. Ärge kastke vette.
Ohutus	Paigaldus kvalifitseeritud personali poolt. Enne sekkumist lülitage toide välja. Ärge avage sisemist vooluringi. Hoida lastele kättesaamatus kohas.
Ringlussevõtu juhised	Ärge visake olmejäätmete hulka. Kasutage elektroonikajäätmete kogumispunkte.

Korduma kippuvad küsimused - P5603R Emos

Kuidas paigaldada termostaati P5603R?

Enne paigaldamist lülitage välja kütte- või jahutussüsteemi toide. Kinnitage tagakaas seinale kaasasolevate kruvide ja tüüblite abil, seejärel ühendage juhtmed vastavalt oma süsteemi skeemile klemmidega NO, NC ja COM. Asetage esiosa tagasi pärast patareide sisestamist.

Milliseid patareisid kasutada ja kuidas neid vahetada?

Kasutage kahte 1,5 V AA (LR6) leelispatareid. Ärge kasutage 1,2 V laetavaid patareisid. Patareide vahetamiseks eemaldage termostaadi esiosa ja vahetage patareid, jälgides polaarsust.

Mida teha, kui ekraan jääb tühjaks?

Kontrollige esmalt patareide polaarsust, nende seisukorda (mitte tühje) ja head kontakti. Kui midagi ei kuvata, eemaldage patareid ja pange need tagasi, et termostaati lähtestada. Veenduge, et patareid on uued ja leelispatareid.

Kuidas reguleerida temperatuuri?

Pöörake reguleerimisnuppu paremale temperatuuri tõstmiseks, vasakule langetamiseks. Seadistatud temperatuur kuvatakse 5 sekundit, seejärel naaseb ekraan toatemperatuurile.

Mis on CHRONO (TPI) režiim?

CHRONO (TPI) režiim on algoritm, mis õpib ruumi termilist käitumist, et ennetada vajadusi. See võimaldab tõhusamat soojuse haldamist, kohandades küttetsükleid. Aktiveerige see DIP-lüliti abil (lüliti 2 asendis ON).

Kuidas seadistada tsüklite arvu tunnis?

DIP-lülitil võimaldab lüliti 3 valida 6 tsükli tunnis (OFF) ja 3 tsükli tunnis (ON) vahel. 3 tsüklit on soovitatav põrandakütte või soojuspumba puhul; 6 tsüklit gaasikatla või tsooniventili puhul.

Kas saan seda termostaati kasutada kliimaseadme jaoks?

Jah, termostaat toetab jahutusrežiimi. Seadistage DIP-lüliti: lüliti 1 asendisse ON, et aktiveerida jahutus (ja keelata küte). Faasijuhe tuleb seejärel ühendada klemmiga NC, mitte NO.

Mida tähendab tühja patarei ikoon ekraanil?

Tühja patarei ikoon näitab, et patareid on nõrgad ja vajavad väljavahetamist. Kasutage uusi 1,5 V AA leelispatareisid.

Kuhu paigaldada termostaat optimaalseks tööks?

Paigaldage termostaat siseseinale, umbes 1,5 m kõrgusele põrandast, kaitstuna otsese päikesekiirguse, õhuvoolude (aknad, uksed) ja soojusallikate (radiaatorid, teler, külmik) eest. Vale asukoht võib põhjustada temperatuuri mõõtmiste ebatäpsust.

Kuidas puhastada termostaati?

Kasutage seadme puhastamiseks pehmet, kergelt niisket lappi. Ärge kunagi kasutage lahusteid, abrasiivseid tooteid ega liigset vett. Ärge kastke termostaati vette ega muusse vedelikku.

KASUTUSJUHEND P5603R Emos

P5603R termostaat on loodud kütte- ja kliimasüsteemide juhtimiseks.

Oluline!

• Enne esmakordset kasutamist lugege hoolikalt termostaadi kasutusjuhendit, aga ka katla või kliimaseadme kasutusjuhendit.
• Enne termostaadi paigaldamist lülitage toide välja!
  • Paigaldamine peab toimuma kvalifitseeritud personali poolt!
  • Paigaldamise ajal järgige kehtivaid standardeid.

Tehnilised andmed:

Lülitatud koormus: max 230 V vahelduvvoolu; 6 A takistusliku koormuse korral; 2 A induktiivse koormuse korral

Temperatuuri möötmine: 0 °C kuni 40 °C, sammuga 1 °C; täpsus ±0,5 °C

Temperatuuri seadistus: 5 °C kuni 30 °C, sammuga 1 °C

Temperatuurierinevuse säte: 0,4 °C

Toide: 2× 1,5 V AA (LR6) tüüpi patareid

Mõõtmed ja kaal: 40 × 93 × 86 mm; 135 g

Termostaadi kirjeldus (vt joonist 1)

1 - ekraan
2 - temperatuuri seadistusratas
3 - patareipesa
4 – kruvidega kinnitatav tagumine kaas

Ekraani kirjeldus (vt joonist 2)

1 – patarei tühjenemise näidik
2 - temperatuur
3 - temperatuuriühik °C/°F
4 – kütte- või jahutusrežiimi valimine

Termostaadi esiosa eemaldamise kord (vt joonist 1)

PAIGALDAMINE

Tähelepanu!

Enne termostaadi asendamist lülitage kütte-/kliimasüssteem oma korteri põhivoolust lahti. See hoiab ära võimaliku vigastuse elektrivooluga.

Lugege termostaadi kasutusjuhend enne seadme esmakordset kasuta-mist läbi.

Enne termostaadi paigaldamist lülitage toide välja!

Paigaldamise ajal järgige kehtivaid standardeid.

Termostaadi paigutamine

Termostaadi asukoht mõjutab märkimisväärselt selle toimimist. Valige asukoht, kus pereliikmed veedavad suurema osa ajast, eelistatavalt sise-seinal, kus õhk ringleb vabalt, ilma otsese päikesepaisteta. Ärge paigutage termostaati soojusallikate (nt telerid, radiaatorid, külmikud) lähedusse või ukse lähedusse (sagedased löögid või vibratsioon). Kui te neid soovitusi ei järgi, ei kontrolli termostaat ruumi temperatuuri õigesti.

Termostaadi paigaldamine

Termostaadi tagaküljel on 6 avaust seinale kinnitamiseks.

Termostaadi seinale paigaldamiseks kasutage komplekti kuuluvaid kruvisid ja seinakinnitusi.

Ühendusklemmid on plastikkattega kaitstud, vt joonist 3.

Ühendage harukarbst väljuvad juhtmed termostaadi märgitud klemmidega vastavalt elektriskeemile.

Juhtmestiku skeem

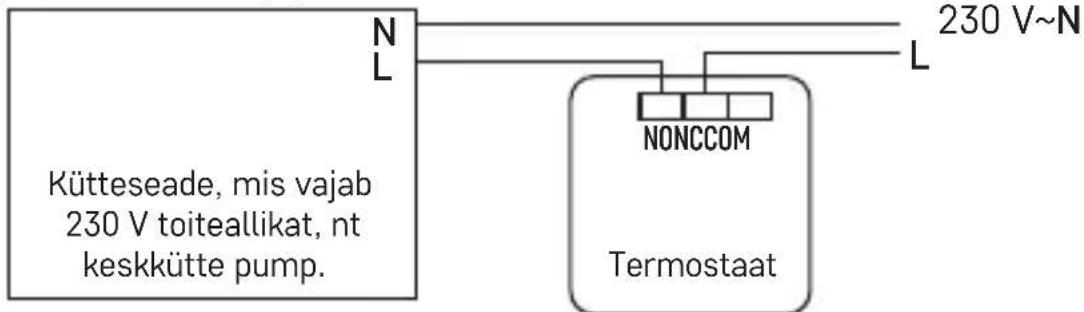

Pingeühenduse skeem termostaadi P5603R ühendamiseks NO-pistikupesaga katla jaoks:

Max 230 V 6(2) A

* Jahutusseadme ühendamisel termostaadiga ühendage faasijuht „L“ klemmiga „NC“.

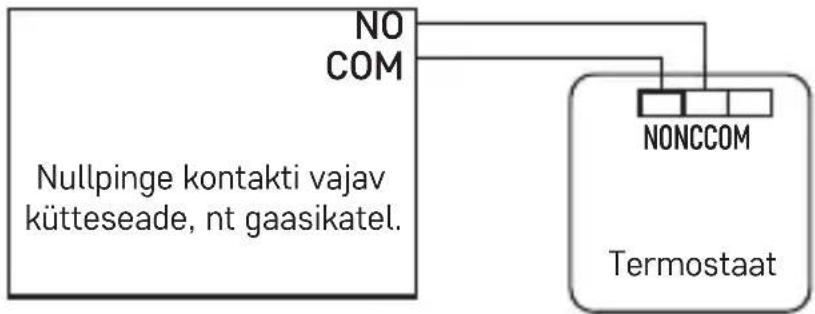

Nullpingeühenduse skeem termostaadi P5603R ühendamiseks NO-pistikupesaga katla jaoks:

Max 230 V 6(2) A

Seadme kasutuselevõtt

1. Eemaldage termostaadi tagaosa ja sisestage 2× 1,5 V AA patareid. Kasutage ainult 1,5 V leelispatareisid; ärge kasutage laaditavaid 1,2 V patareisid.
2. Asetage termostaadi tagaosa tagasi.
3. Termostaadil on nüüd aktiivne ekraan ja see töötab.

Kui termostaat ei tööta korralikult, kontrollige patareide polaarsust, kas need on piisavalt laetud, või lähtestage termostaat, eemaldades patareid ja paigaldades need tagasi.

Kui ekraanile ilmub, tuleb termostaadi patareid välja vahetada.

Temperatuuri määramine

Temperatuuri suurendamiseks keerake ratast paremale.

Temperatuuri vähendamiseks keerake ratast vasakule.

Seadistatud temperatuur kuvatakse viieks sekundiks ekraanil, seejärel kuvatakse ruumi temperatuur.

Töörežiimi valimine

Eemaldage termostaadi tagumine kaas.

Termostaadi taga olevat DIP lülitit kasutatakse järgmiste funktsioonide seadistamiseks.

Kasutatavad funktsioonid KÜTTEREŽIIMIS

jahutusrežiim väljas 1 ON kütterežiim sees
CHRONO režiim väljas 2 CHRONO režiim sees
6 tsüklit/h 3 3 tsüklit/h
temperatuuriühik °F 4 temperatuuriühik °C

CHRONO (TPI) režiim

CHRONO režiim, mida tuntakse ka TPI-na (aegproportsionaalne ja integraalne), on algoritm, millel on „õpivõimeline“ lihtmälu ruumi temperatuuri saavutamiseks ja hoidmiseks. See on varustatud baasarvutusvõimekusega. Seade kogub andmeid ja praeguse temperatuuriväärtuse ning prognoosib seda, kaua tuleb soojust genereerida (katel peab olema sisse lülitatud). See on nutikat tüüpi juhtimine, sest soojust tarnitakse ainult soovitud väärtuse saavutamiseni, mille järel lülitatakse katel energia säästmiseks välja.

Režiim töötab tsüklitena ja tsüklite pikkust mõõdetakse tsüklite arvuna tunnis. Tavakasutuse käigus on küttesüsteemi toimimise erinevusi raske märgata. Siiski on see märgatav, kui termostaat töötab lühema aja vältel, kui ruum temperatuur läheneb seadistatud väärtusele. Kui seadistatud temperatuur on saavutatud, muutuvad töötsüklid temperatuuri hoidmiseks lühemaks. TPI arvutab ruumi temperatuuri langemiskiiruse ja takistab ruumi jahtumist, milleks lülitatakse küte vajadusel uuesti sisse.

CHRONO (TPI) tsüklite seadistamine

Kütmisrežiimis saab CHRONO funktsiooni seadistada 3 või 6 tsüklile tunnis. 3 tsüklit soovitatakse kasutada põrandakütte või küttepumba juhtimiseks. 6 tsüklit soovitatakse kasutada gaasikatla või tsooniklapi juhtimiseks.

Kui lülitate CHRONO funktsiooni välja, aktiveerub/lülitub termostaat välja temperatuurierinevuste alusel.

Temperatuurierinevus (hüsterees) on süsteemi sisse- ja väljalülituse temperatuuride erinevus.

Erinevuse väärtus on 0,4 °C.

Nt kui seadistate temperatuuri kütterežiimis väärtusele 20 °C, siis aktiveerib termostaat kütmise toatemperatuuri langedes väärtusele 19,6 °C ja lülitab kütmise välja temperatuuril 20,4 °C.

Kasutatavad funktsioonid JAHUTUSREŽIIMIS \*

jahutusrežiim sees 1 ON kütterežim väljas
viivitus väljas 2 viivitus sees
4-minutiline viivitus 3 2-minutiline viivitus
temperatuuriühik °F 4 temperatuuriühik °C

Viivitus takistab termostaadil lülitumast lühiajalise temperatuurimuutuse töttu ja kaitseb katelt sagedase sisse- ja väljalülitamise eest.

Korrashoid ja hooldamine

Toode on mõeldud nõuetekohasel kasutamisel töökindlalt toimima paljude aastate jooksul. Siin on mõned nõuanded nõuetekohaseks kasutamiseks.

• Lugege kasutusjuhend enne toote kasutamist hoolikalt läbi.
• Ärge asetage toodet otsese päikesevalguse, äärmise külma ega niiskuse kätte või äkiliste temperatuurimuutustega keskkonda. See vähendaks möötetäpsust.
• Ärge asetage toodet kohtadesse, kus on vibratsiooni- ja löögioht – need võivad põhjustada kahjustusi.
• Årge laske tootel kokku puutuda liigse jõu, löökide, tolmu, kõrge temperatuuri või niiskusega – need võivad põhjustada rikkeid, lühemat aku kasutusiga, patareide kahjustusi ja plastosade deformeerumist.
• Årge asetage toodet vihma kätte või väga niiskesse kohta, ega laske sel kokku puutuda veetilkade või -pritsmetega.
• Årge asetage tootele avatud leegiallikaid, nt süüdatud kühnalt jne.
• Ärge asetage toodet ebapiisava öhuvooluga kohtadesse.
• Ärge sisestage toote avadesse esemeid.

• Ärge muutke toote sisemisi elektriahelaid – see võib toodet kahjustada ja tühistab automaatselt garantii. Toodet tohib parandada ainult kvalifitseeritud spetsialist.

• Toote puhastamiseks kasutage kergelt niisutatud pehmet lappi. Ärge kasutage lahusteid ega puhastusvahendeid – need võivad plastikust osasid söövitada ja põhjustada elektriahelate korrosiooni.

• Årge kastke toodet vette või muudesse vedelikke.
• Toote kahjustuse või defekti korral ei tohi te seda ise remontida. Saate seda parandada poes, kust selle ostsite.
• Seadet ei tohi kasutada isikud (sh lapsed), kellel on füüsilised, mee-leoorganite või vaimsed puuded isikud või kellel puuduvad piisavad kogemused ja teadmised, et seadet ohutult kasutada. Neile tuleb selgitada, kuidas seadet kasutada, ning kasutamine peab toimuma nende ohutuse eest vastutava isiku järelevalve all. Lapsi tuleb alati jälgida, et nad ei saaks seadmega mängida.

Ärge visake ära koos olmejäätmetega. Kasutage spetsiaalseid sor- teeritud jäätmete kogumispunkte. Teavet kogumispunktide kohta saate kohalikult omavalitsuselt. Elektroonikaseadmete prügimäele viskamisel võivad ohtlikud ained pääseda põhjavette ja seejärel toiduahelasse ning mõjutada nii inimeste tervist.
