P5603R - Термостат Emos - Безплатно ръководство за потребителя

Марка	Emos
Модел	P5603R
Тип продукт	Термостат
Размери	40 × 93 × 86 мм
Тегло	135 г
Захранване	2 батерии AA (LR6) 1,5 V
Макс. комутиран ток	230 V AC; 6 A (резистивен) / 2 A (индуктивен)
Температурен диапазон на измерване	0 °C до 40 °C
Точност на измерване	±0,5 °C
Резолюция на измерване	1 °C
Диапазон на настройка на температурата	5 °C до 30 °C (стъпка 1 °C)
Хистерезис	0,4 °C
Функции	Отопление / Охлаждане; Режим CHRONO (TPI) с 3 или 6 цикъла/час; Закъснение (2 или 4 мин); Показване °C/°F
Включени аксесоари	2 винта, 2 дюбела
Инсталация	На вътрешна стена, далеч от слънчева светлина и течение. Свързване към клеми NO/NC/COM. Изключете захранването преди монтаж.
Поддръжка и почистване	Мека кърпа, леко влажна. Не използвайте разтворители или абразивни препарати. Не потапяйте.
Безопасност	Инсталация от квалифициран персонал. Изключете захранването преди намеса. Не отваряйте вътрешната верига. Да се пази извън достъпа на деца.
Инструкции за рециклиране	Не изхвърляйте с битовите отпадъци. Използвайте пунктовете за събиране на електронни отпадъци.

Често задавани въпроси - P5603R Emos

Как да инсталирате термостат P5603R ?

Преди всяка инсталация изключете електрическото захранване на отоплителната или климатичната система. Закрепете задния капак на стената с помощта на предоставените винтове и дюбели, след това свържете проводниците към клемите NO, NC и COM според схемата на вашата инсталация. Поставете предната част след поставяне на батериите.

Какви батерии да използвам и как да ги сменя?

Използвайте две алкални батерии тип AA (LR6) от 1,5 V. Не използвайте акумулаторни батерии 1,2 V. За да смените батериите, отстранете предната част на термостата и сменете батериите, като спазвате полярността.

Какво да правя, ако екранът остане празен?

Първо проверете полярността на батериите, тяхното състояние (не са изтощени) и добрия контакт. Ако нищо не се показва, извадете батериите и ги поставете отново, за да рестартирате термостата. Уверете се, че батериите са нови и алкални.

Как да настроите температурата?

Завъртете копчето за настройка надясно, за да увеличите температурата, наляво, за да намалите. Зададената температура се показва за 5 секунди, след което екранът се връща към стайната температура.

Какво е режим CHRONO (TPI)?

Режим CHRONO (или TPI) е алгоритъм, който научава термичното поведение на помещението, за да предвиди нуждите. Позволява по-ефективно управление на топлината чрез адаптиране на циклите на отопление. Активирайте го чрез DIP превключвателя (позиция ON на превключвател 2).

Как да конфигурирате броя цикли на час?

На DIP превключвателя, превключвател 3 ви позволява да изберете между 6 цикъла/час (OFF) и 3 цикъла/час (ON). 3 цикъла се препоръчват за подово отопление или термопомпа; 6 цикъла за газов котел или зонов клапан.

Мога ли да използвам този термостат за климатизация?

Да, термостатът поддържа режим на охлаждане. Настройте DIP превключвателя: превключвател 1 на ON, за да активирате охлаждането (и деактивирате отоплението). Фазовият проводник трябва да бъде свързан към клема NC вместо NO.

Какво означава иконата за изтощена батерия на екрана?

Иконата за изтощена батерия показва, че батериите са слаби и трябва да бъдат сменени. Използвайте нови алкални батерии тип AA 1,5 V.

Къде да инсталирам термостата за оптимална работа?

Инсталирайте термостата на вътрешна стена, на около 1,5 м от пода, далеч от пряка слънчева светлина, течение (прозорци, врати) и източници на топлина (радиатори, телевизор, хладилник). Лошото разположение може да доведе до неверни измервания на температурата.

Как да почистя термостата?

Използвайте мека кърпа, леко влажна, за да почистите устройството. Никога не използвайте разтворители, абразивни продукти или излишна вода. Не потапяйте термостата във вода или друга течност.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ P5603R Emos

Термостатът P5603R е проектиран за управление на отоплителни системи и климатици.

Важно

• Преди първоначалната употреба прочетете внимателно ръководството с инструкции за термостата, както и ръководството за котела или климатика.
• Изключете захранващото напрежение, преди да пристъпите към монтиране на термостата!
• Монтажът трябва да се извърши от правоспособно лице!
• По време на монтажа следвайте приложимите стандарти.

Превключван товар: макс. 230 V AC; 6 А при съпротивителен товар; 2 А при индуктивен товар

Измерване на температурата: от 0 °C до 40 °C със стъпка на промяна от 1 °C; точност ±0,5 °C

Задаване на температурата: от 5 °C до 30 °C с промяна в стойността със стъпка от 1 °C

2 – колелце за настройване на температурата

1 – индикация за изтощена батерия

2 - температура

3 – настройване на мерните единици за температура °C/°F

Процедура за сваляне на предната част на термостата (вж. фиг. 1)

МОНТИРАНЕ

Внимание:

Преди да пристъпите към подмяната на термостата, изключете захранването на отоплителната/охладителната система в жилището. Това ще предотврати евентуални наранявания, причинени от електрически ток.

Прочетете внимателно ръководството за термостата, преди да използвате продукта за пръв път.

Изключете захранващото напрежение, преди да пристъпите към монтиране на термостата!

По време на монтажа следвайте приложимите стандарти.

Поставяне на термостата

Монтирането на термостата значително повлиява неговото функцио- ниране. Изберете място, където членовете на семейството прекарват основната част от времето си, за предпочитане на вътрешна стена, без директно осветяване от слънчева светлина и където въздухът циркулира свободно. Не поставяйте термостата в близост до източници на топлина (напр. телевизори, радиатори и хладилници) или близо до врата (поради чести удари или вибрации). Ако не следвате тези препоръки, термостатът няма да поддържа правилно температурата на помещението.

Монтиране на термостата

На задния капак на термостата има 6 отвора за монтиране на стена.

Премахнете задния капак и използвайте доставените в комплекта винтове и дюбели за стена, за да монтирате термостата към стена.

Свързващите клеми са защитени с пластмасов капак, виж фиг. 3.

Свържете проводниците, излизащи от съединителната кутия, към маркираните клеми на термостата, в съответствие със схемата за окабеляване.

Електрическа схема на свързване

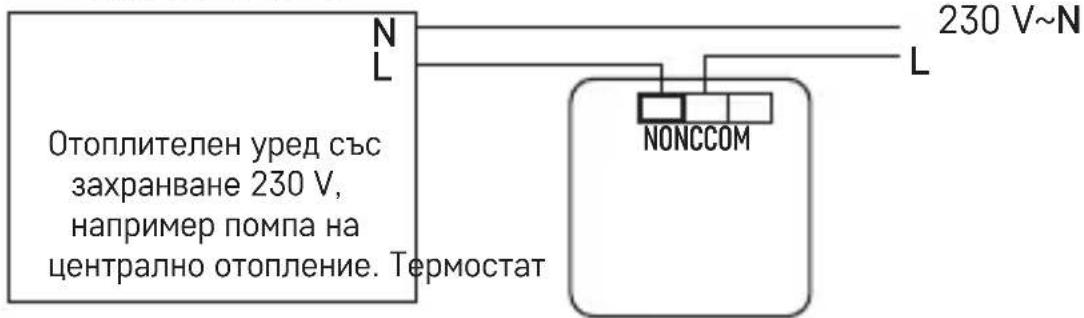

Електрическа схема с напрежение за свързване на термостат P5603R към бойлер с контакт „NO“:

Макс. 230 V 6(2) А

* Когато свързвате охлаждащ уред към термостата, свържете фазовия проводник „L“ към клемата „NC“.

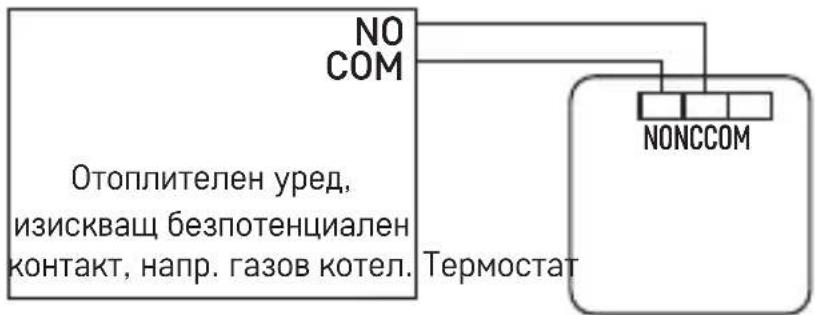

Електрическа схема с нулево напрежение за свързване на термостат P5603R към бойлер с контакт „NO“:

Макс. 230 V 6(2) А

Въвеждане на устройството в експлоатация

1. Свалете задната част на термостата и поставете 2 бр. батерии 1,5 V, тип АА. Използвайте само alkalни батерии 1,5 V; не използвайте презареждащи се батерии 1,2 V.

2. Сменете задната страна на термостата.

3. Термостатът е с активен екран и функционира.

Ако термостатът не работи нормално, проверете поляритета на батериите и дали са достатъчно заредени, или нулирайте термостата, като извадите и отново поставите батериите.

Ако се появи на екрана, сменете батериите в термостата.

Настройване на температурата

За да увеличите температурата, завъртете колелото надясно.

За да намалите температурата, завъртете колелото наляво.

Зададената температура ще се покаже на екрана за 5 секунди, след което вместо това ще се покаже стайната температура.

Изберете работен режим

Развинтете винтовете на задния капак на термостата.

На гърба на термостата има DIP ключ, който се използва за настройка на следните функции.

изкл. режим за охлаждане 1 ON	вкл. режим за отопление
изкл. режим ХРОНО 2 вкл. режим ХРОНО
6 цикъла/ч 3 3 цикъла/ч		☐
Мерна единица °F 4 Мерна единица °C		☐

Режим CHRONO (TPI)

Режимът CHRONO, известен също като ТРІ (Пропорционално и интегрално време) е алгоритьм, който има проста памет, способна да „научи“ как да достига и поддържа стайна температура. Той има основна способност за изчисление: Той използва събраните данни и текущите температури и прогнозира колко дълго трябва да се генерира топлина (котельт трябва да остане включен). Това е вид интелигентен контрол, тъй като подава-

нето на топлина продължава до достигане на желаната стойност, след което котельт се изключва, за да се подобри енергийната ефективност. Режимът работи на цикли, като дължината им се измерва като брой цикли на час. При нормална употреба е трудно да се забележи разликата в начина на работа на отоплителната система. Все пак е забележимо, че термостатът работи за по-кратък период от време, когато стайната температура започне да се приближава до зададената температура. След като се достигне зададената температура, работните цикли стават по-кратки, за да се поддържа температурата. ТРІ изчислява скоростта, с която помещението губи топлина, и предотвратява охлаждането на помещението, като активира отоплението, ако е необходимо.

Настройване на ХРОНО (ТРІ) циклите

В режим на отопление функцията ХРОНО може да бъде настроена на 3 или 6 цикъла на час.

Препоръчват се 3 цикъла за управление на подово отопление или управление на термопомпа.

Препоръчват се 6 цикъла за управление на газов котел или зонен вентил.

Ако изключите функцията ХРОНО, термостатът ще се активира/деактивира въз основа на температурната разлика.

Температурният диференциал (хистерезис) представлява разликата в температурата, необходима за включване и изключване на системата.

Диференциалната стойност е 0,4 °C.

Например, ако в режим на отопление зададената температура е 20 °C, термостатът включва отоплението, когато стайната температура спадне до 19,6 °C, и се изключва, когато температурата достигне 20,4 °C.

Налични функции в режим ОХЛАЖДАНЕ \*

вкл. режим за охлаждане 1 ON изкл. режим за отопление
изкл. забавяне 2 вкл. забавяне
		☐
Забавяне от 4 минути 3 Забавяне от 2 минути		☐
Мерна единица °F 4 Мерна единица °C		☐

Забавянето предотвратява превключването на термостата поради краткотрайни температурни промени – предпазва котела от често активиране и деактивиране.

Обслужване и поддръжка

Уредът е проектиран да работи безпроблемно в продължение на много години, ако се използва правилно. По-долу са дадени някои препоръки за правилна експлоатация:

• Прочетете внимателно ръководството, преди да използвате продукта.
• Не излагайте уреда на пряка слънчева светлина, прекалено ниски температури, влажност и резки промени на температурата. Това би намалило точността на измерване.
• Не монтирайте уреда на места, където е възможно да има вибрации и удари – те може да го повредят.
• Не подлагайте уреда на въздействието на значителни механични сили, удари, прах, висока температура, дъжд или влажност – те могат да причинят неизправности, да съкратят живота на батериите, да повредят батериите, както и да деформират пластмасовите части.
• Не излагайте уреда на дъжд или висока влажност, капеща или пръскаща вода.
• Не поставяйте върху уреда източници на открити пламъци, например запалени свещи и др.

• Не монтирайте уреда на места с ограничена циркулация на въздуха.

• Не вкарвайте чужди тела във вентилационните отвори на уреда.

• Не правете нищо по вътрешните електрически вериги на уреда – възможно е да го повредите, при което гаранцията автоматично се прекратява. Уредът трябва да се ремонтира само от техник с нужната квалификация.
• Почиствайте уреда с мека, леко навлажнена кърпа. Не използвайте разтворители или почистващи препарати – те могат да издраскат пластмасовите части или да предизвикат корозия по електрическите вериги.
• Не потапяйте уреда във вода или друга течност.
• При повреда или дефект на уреда не правете опити да го ремонти- рате. Предайте го за ремонт в търговския обект, откъдето е закупен.
• Това устройство не е предназначено за използване от лица (включително деца), чиито физически, сетивни или умствени способности, както и липсата на опит или познания, биха им попречили на безопасното му използване. Такива лица трябва да бъдат инструктирани как да използват устройството и да са под надзора на лице, отговарящо за тяхната безопасност. Децата трябва винаги да се наблюдават и да не се допуска да си играят с устройството.

Не изхвърляйте електрически уреди с несортираните домакински отпадъци; предавайте ги в пунктовете за събиране на сортирани отпадъци. Актуална информация относно пунктовете за събиране на сортирани отпадъци може да получите от компетентните местни органи. При изхвърляне на електрически уреди на сметищата е възможно в подпочвените води да попаднат опасни вещества, които след това да преминат в хранителната верига и да увредят здравето на хората.
