P5603R - Termostat Emos - Brezplačna navodila za uporabo

Znamka	Emos
Model	P5603R
Vrsta izdelka	Termostat
Dimenzije	40 × 93 × 86 mm
Teža	135 g
Napajanje	2 bateriji AA (LR6) 1,5 V
Največja preklopna obremenitev	230 V AC ; 6 A (uporovno) / 2 A (induktivno)
Merilno območje temperature	0 °C do 40 °C
Natančnost merjenja	±0,5 °C
Ločljivost merjenja	1 °C
Območje nastavitve temperature	5 °C do 30 °C (korak 1 °C)
Histereza (nastavljivo odstopanje)	0,4 °C
Funkcije	Ogrevanje / Hlajenje ; način CHRONO (TPI) s 3 ali 6 cikli/uro ; časovni zamik (2 ali 4 min) ; prikaz °C/°F
Priloženi dodatki	2 vijaka, 2 moznika
Namestitev	Na notranjo steno, zaščiteno pred soncem in prepihom. Priključitev na sponke NO/NC/COM. Pred montažo izključite napajanje.
Vzdrževanje in čiščenje	Nežno vlažna krpa. Ne uporabljajte topil ali abrazivnih sredstev. Ne potapljajte.
Varnost	Namestitev s strani usposobljenega osebja. Pred posegom izključite napajanje. Ne odpirajte notranjega vezja. Hranite izven dosega otrok.
Navodila za recikliranje	Ne odlagajte med gospodinjske odpadke. Uporabite zbirna mesta za elektronske odpadke.

Pogosto zastavljena vprašanja - P5603R Emos

Kako namestiti termostat P5603R ?

Pred vsako namestitvijo izključite električno napajanje ogrevalnega ali klimatskega sistema. Pritrdite zadnji pokrov na steno s priloženimi vijaki in mozniki, nato priključite žice na sponke NO, NC in COM v skladu s shemo vaše namestitve. Namestite sprednji del po vstavitvi baterij.

Katere baterije uporabiti in kako jih zamenjati ?

Uporabite dve alkalni bateriji tipa AA (LR6) 1,5 V. Ne uporabljajte polnilnih baterij 1,2 V. Za zamenjavo baterij odstranite sprednji del termostata in zamenjajte baterije ob upoštevanju polarnosti.

Kaj storiti, če zaslon ostane prazen ?

Najprej preverite polarnost baterij, njihovo stanje (ne prazne) in dober stik. Če se nič ne prikaže, odstranite baterije in jih ponovno vstavite, da ponastavite termostat. Prepričajte se, da so baterije nove in alkalne.

Kako nastaviti temperaturo ?

Zavrtite gumb za nastavitev v desno za povišanje temperature, v levo za znižanje. Nastavljena temperatura se prikaže za 5 sekund, nato se zaslon vrne na sobno temperaturo.

Kaj je način CHRONO (TPI) ?

Način CHRONO (ali TPI) je algoritem, ki se uči toplotnega obnašanja prostora za predvidevanje potreb. Omogoča učinkovitejše upravljanje toplote s prilagajanjem ogrevalnih ciklov. Aktivirajte ga prek DIP stikala (položaj ON na stikalu 2).

Kako nastaviti število ciklov na uro ?

Na DIP stikalu stikalo 3 omogoča izbiro med 6 cikli/uro (OFF) in 3 cikli/uro (ON). 3 cikli so priporočljivi za talno ogrevanje ali toplotno črpalko; 6 ciklov za plinski kotel ali conski ventil.

Ali lahko ta termostat uporabim za klimatsko napravo ?

Da, termostat podpira način hlajenja. Nastavite DIP stikalo: stikalo 1 na ON za aktiviranje hlajenja (in izklop ogrevanja). Fazni kabel mora biti takrat priključen na sponko NC namesto NO.

Kaj pomeni ikona prazne baterije na zaslonu ?

Ikona prazne baterije označuje, da so baterije izpraznjene in jih je treba zamenjati. Uporabite nove alkalne baterije tipa AA 1,5 V.

Kam namestiti termostat za optimalno delovanje ?

Namestite termostat na notranjo steno, približno 1,5 m od tal, zaščiteno pred neposrednim sončnim sevanjem, prepihom (okna, vrata) in viri toplote (radiatorji, TV, hladilnik). Napačna postavitev lahko povzroči napačne meritve temperature.

Kako očistiti termostat ?

Za čiščenje naprave uporabite mehko, rahlo vlažno krpo. Nikoli ne uporabljajte topil, abrazivnih sredstev ali preveč vode. Termostata ne potapljajte v vodo ali katero koli drugo tekočino.

NAVODILA ZA UPORABO P5603R Emos

Uvedenie do činnosti

• Pred prvo uporabo pazljivo preberite navodila za uporabo ne samo za termostat, temveč tudi za kotel ali klimatsko napravo.
• Pred namestitvijo termostata izklopite dovod električnega toka!
• Svetujemo, da namestitev izvaja usposobljen delavec!
• Pri namestitvi upoštevajte predpisane standarde.

Tehnična specifikacija:

Stikalna obremenitev: max. 230 V AC; 6 A za uporno obremenitev;

2 A za induktivno obremenitev

Merjenje temperature: 0 °C do 40 °C z ločljivostjo 1 °C; natančnost ±0,5 °C

Nastavitev temperature: 5 °C do 30 °C v korakih po 1 °C

Razpon nastavljene temperature: 0,4 °C

Napajanje: 2× 1,5 V baterija tip AA ( LR6)

Pribor: vijaka 2 kosa, zidni vložki 2 kosa

Velikost in teža: 40 × 93 × 86 mm; 135 g

Opis termostata (glej sliko 1)

1 - zaslon

2 – kolesce za nastavitev temperature

3 – prostor za baterije

4 – pritrditev zadnjega pokrova z vijaki

Opis zaslona (glej sliko 2)

1 – kazalnik šibke baterije

2 - temperatura

3 - enota temperature °C/°F

4 – način delovanja ogrevanje ✦ ali hlajenje ✦

Način snetja prednjega dela termostata (glej sliko 1)

NAMESTITEV

Opozorilo:

Pred zamenjavo termostata izklopite grelni/klimatski sistem iz električnega omrežja v vašem stanovanju. S tem preprečite možen udarec električnega toka.

Pred prvo uporabo pazljivo preberite navodila za uporabo termostata.

Pred namestitvijo termostata izklopite dovod električnega toka!

Pri namestitvi upoštevajte predpisane standarde.

Namestitev termostata

Namestitev termostata izrazito vpliva na njegovo funkcijo. Izberite mesto, kjer se družinski člani najpogosteje zadržujejo, najbolje na notranji steni, kjer zrak prosto kroži in kjer ne pada neposredna sončna svetloba. Termostata ne nameščajte niti v bližino toplotnih virov (televizorjev, radiatorjev, hladilnikov), niti v bližino vrat (zaradi pogostih tresljajev). Če ne boste upoštevali teh priporočil, ne bo temperature v prostoru ohranjal pravilno.

Montaža termostata

Zadnji pokrov termostata ima 6 pripravljenih odprtin za pritrditev na steno. Odvijte zadnji pokrov, s priloženimi mozniki in vijaki pritrdite termostat na steno.

Priključne sponke so zaščitene s plastičnim pokrovom, glej sliko št. 3.

Žice, napeljane iz montažne omarice priključite na označene sponke ter- mostata v skladu s shemo priključitve.

Shema priključitve

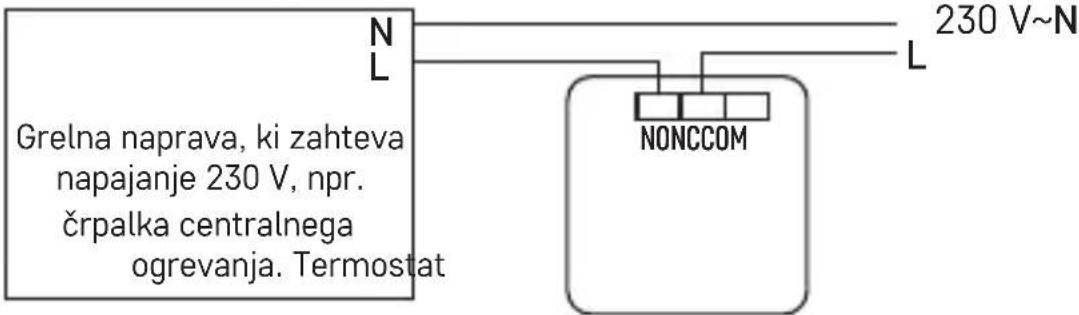

Vezalna napetostna shema termostata P5603R na kotel z izhodom „NO“:

Max. 230 V 6(2) A

* V primeru priključitve klimatske naprave na termostat priključite fazni vodnik „L“ v sponko „NC“.

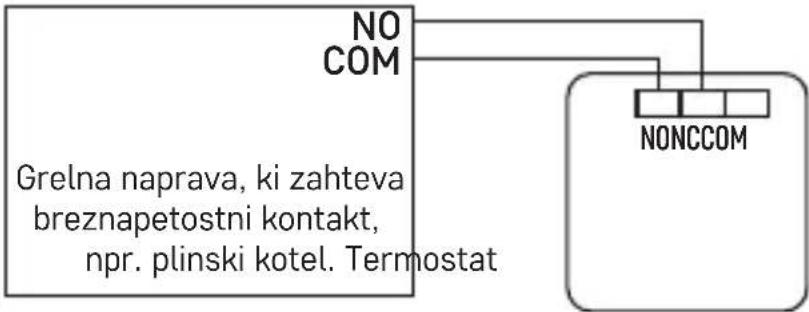

Vezalna breznapetostna shema termostata P5603R na kotel z izhodom „NO“:

Max. 230 V 6(2) A

Aktiviranje naprave

1. Snemite zadnji del termostata in vstavite bateriji 2× 1,5 V AA. Uporabljajte le alkalne baterije 1,5V, ne uporabljajte polnilnih baterij 1,2V.
2. Zadnji del termostata vrnite na zadnji pokrov.
3. Termostat ima aktiven zaslon in deluje.

Če termostat ne deluje pravilno, prosimo, da preverite polarnost baterij ali će baterije niso izpraznjene oziroma termostat z odstranitvijo baterij ponastavite.

Na zadnji strani je nameščeno stikalo DIP, s katerim se nastavljajo naslednje funkcije.

Funkcije, ki so na voljo pri nastavitvi načina OGREVANJE

način hlajenje izklopljeno 1 ON način ogrevanje vklopljeno
način CHRONO izklopljeno 2 način CHRONO vklopljeno
6 ciklov/uro 3 3 cikli/uro
enota temperature °F 4 enota temperature °C

Način CHRONO (TPI)

Način CHRONO ali TPI (Time Proporcional and Integral) je algoritem, ki ima v svoji programski opremi enostaven pomnilnik, ki se „uči“, kako doseči in

ohranjati sobno temperaturo. Ima osnovne računalniške sposobnosti: „Dela“ z zbranimi podatki in trenutnimi temperaturami, „napoveduje“, koliko časa se mora toplota dobavljati (kotel mora biti vklopljen). Gre za vrsto „pametnega nadzora“, saj oskrba s toploto traja, dokler ne doseže zahtevane vrednosti in se izklopi, s čimer se poveča energijska učinkovitost.

Deluje glede na cikle, katerih dolžina se meri v količinah na uro. Pri običajni uporabi je težko opaziti razliko v načinu uporabe ogrevanja. Se pa vidi, da termostat deluje krajši čas, ko se bliža nastavljeni želeni temperaturi. Ko je dosežena želena temperatura, se delovni cikli skrajšajo, da se temperatura ohranja. TPI izračunava hitrost, s katero prostor izgublja toploto, in jo dopolnjuje, s čimer preprečuje, da se ohladi.

Nastavitev ciklov CHRONO (TPI)

V načinu ogrevanje se lahko pri funkciji CHRONO nastavi 3 ali 6 ciklov na uro. Pri upravljanju talnega gretja, pri upravljanju toplotne črpalke je priporočljivo nastaviti 3 cikle.

Pri upravljanju plinskega kotla ali conskega ventila je priporočljivo nastaviti 6 ciklov.

Razpon nastavljene temperature

Če funkcijo CHRONO izklopite, se bo termostat vklopl/izklopl glede na razpon nastavljene temperature.

Razpon (histereza) je temperaturna razlika med temperaturo pri vklopu in izklopu.

Vrednost razpona temperature je 0,4 °C.

Če temperaturo v grelnem načinu nastavite na primer na 20 °C, termostat začne delati, če sobna temperatura pade na 19,6 °C, izklopi pa se, če temperatura doseže 20,4 °C.

Funkcije, ki so na voljo pri nastavitvi načina HLAJENJE \*

način hlajenje vklopljeno 1 ON način ogrevanje izklopljeno
zamik izklopljen 2 zamik vklopljen
zamik 4 minute 3 zamik 2 minuti
enota temperature °F 4 enota temperature °C

Zamik preprečuje preklop termostata ob kratkotrajnih temperaturnih spremembah – zaščita kotla pred pogostimi stikanjem.

Skrb in vzdrževanje

Izdelek je zasnovan tako, da ob primerni uporabi zanesljivo deluje vrsto let. Tu je nekaj nasvetov za pravilno uporabo:

• Preden začnete izdelek uporabljati, pozorno preberite navodila za uporabo.
• Izdelka ne izpostavljajte neposredni sončni svetlobi, skrajnemu mrazu, vlagi in naglim spremembam temperature. To bi znižalo natančnost snemanja.
• Izdelka ne nameščajte na mesta, ki so nagnjena k vibracijam in pretresom – to lahko povzroči poškodbe.
• Izdelka ne izpostavljajte prekomernemu tlaku, sunkom, prahu, visokim temperaturam ali vlagi – lahko povzročijo poškodbe na kateri izmed funkcij izdelka, krajšo energetsko vzdržljivost, poškodbo baterij in deformacije plastičnih delov.
• Izdelka ne izpostavljajte dežju ali vlagi, kapljajoči in brizgajoči vodi.
• Izdelka ne postavljajte virov odprtega ognja, npr. prižgane svečke ipd.
• Izdelka ne postavljajte na mesta, kjer ni zadostnega kroženja zraka.
  • V prezračevalne odprtine ne vtikajte nobenih predmetov.

• Ne posegajte v notranjo električno napeljavo izdelka – lahko ga poškodujete in s tem prekinite veljavnost garancije. Izdelek sme popravljati le usposobljen strokovnjak.

• Za čiščenje uporabljajte zmerno navlaženo blago krpo. Ne uporabljajte raztopin ali čistilnih izdelkov – lahko poškodujejo plastične dele in električno napeljavo.

• Izdelka ne potapljajte v vodo ali v druge tekočine.
• Pri poškodbah ali napaki izdelka ne popravljajte sami. Predajte ga v popravilo v trgovino, kjer ste ga kupili.
• Naprave ne smejo uporabljati osebe (vključno otrok), ki jih fizična, čutna ali mentalna nesposobnost ali pomanjkanje izkušenj, in znanj ovirajo pri varni uporabi naprave, će pri tem ne bodo nadzorovane, ali će jih o uporabi naprave ni poučila oseba, ki je odgovorna za njihovo varnost Nujen je nadzor nad otroki, da bo zagotovljeno, da se ne bodo z napravo igrali.

Električnih naprav ne odlagajte med mešane komunalne odpadke, uporabljajte zbirna mesta ločenih odpadkov. Za aktualne informacije o zbirnih mestih se obrnite na krajevne urade. Če so električne naprave odložene na odlagališčih odpadkov, lahko nevarne snovi pronicajo v podtalnico, pridejo v prehransko verigo in škodijo vašemu zdravju.

RS|HR|BA|ME | Termostat

Termostat P5603R dizajniran je za upravljanje sustavima za grijanje i klimatizaciju.

Važno

1. Izjavljamo, da jamčimo za lastnosti in brezhibno delovanje v garancijskem roku.
2. Garancijski rok prične teči z datumom izročitve blaga in velja 24 mesecev.
3. EMOS SI, d.o.o. jamči kupcu, da bo v garancijskem roku na lastne stroške odpravil vse pomanjklivosti na aparatu zaradi tovarniške napake v materialu ali izdelavi.
4. Za čas popravila se garancijski rok podaljša.
5. Če aparat ni popravljen v roku 45 dni od dneva prijave okvare lahko prizadeta stranka zahteva novega ali vračilo plačanega zneska.
6. Garancija preneha, će je okvara nastala zaradi:
7. nestrokovnega-nepooblaščenega servisa
   • predelave brez odobritve proizvajalca
8. neupoštevanja navodil za uporabo aparata
9. Garancija ne izključuje pravic potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.
10. Če ni drugače označeno, velja garancija na ozemeljskem območju Republike Slovenije.
11. Proizvajalec zagotavlja proti plačilu popravilo, vzdrževanje blaga, nadomestne dele in priklopne aparate tri leta po poteku garancijskega roka.
12. Naravna obraba aparata je izključena iz garancijske obveznosti. Isto velja tudi za poškodbe zaradi nepravilne uporabe ali preobremenitve.

NAVODILA ZA REKLAMACIJSKI POSTOPEK

Lastnik uveljavlja garancijski zahtevek tako, da ugotovljeno okvaro prijavi pooblaščeni delavnici (EMOS SI, d.o.o., Rimska cesta 92, 3311 Šempeter v Savinjski dolini) pisno ali ustno. Kupec je odgovoren, će s prepozno prijavo povzroči škodo na aparatu. Po izteku garancijskega roka preneha pravica do uveljavljanja garancijskega zahtevka. Priložen mora biti potrjen garancijski list z originalnim računom.

EMOS SI, d.o.o. se obvezuje, da bo aparat zamenjal z novim, če ta v tem garancijskem roku ne bi deloval brezhibno.

ZNAMKA: Termostat

TIP: P5603R

DATUM IZROČITVE BLAGA:

Servis: EMOS SI, d.o.o., Rimska cesta 92, 3311 Šempeter v Savinjski dolini, Slovenija tel: [phone]

e-mail: [e-mail]
