NAVODILA ZA UPORABO P56211 Emos

3.1 – Brezžična komunikacija s sprejemnikom

4 – način hlajenje /gretje 5 – nastavljena temperatura 6 – zaklepanje menija 7 – način dopust 8 – začasna sprememba temperature 9 – način HOLD 10 – trenutna temperatura v prostoru 11 – nastavitev programa 12 – nastavitev datuma in časa 13 – izbira funkcije, potrditev izbire 14 – začasna sprememba temperature; premik v nastavitvah 15 – vrnitev v glavni meni Stojalo termostata (glej sliko 2) 1 – mikro USB vhod za priključitev napajalnega kabla 2 – odstranitev termostata s stojala (najprej začnite s spodnjim delom termostata) Opis sprejemnika (stikalne enote) (glej sliko 3) 1 – glavno stikalo položaj – izklopljeno položaj – vklopljeno 2 – M/A tipka (rdeča LED) 3 – MANUAL tipka (zelena LED)68 Način snetja sprednjega dela termostata (glej sliko 4) 2, 3 – Z izvijačem potisnite in držite notranje varovalo, odstranite sprednji pokrov. 4, 5 – Žice priključite v označene sponke v skladu s shemo priključitve pokrov. Mobilna aplikacija Termostat lahko upravljate preko mobilne aplikacije za iOS ali Android. Naložite si aplikacijo „EMOS GoSmart“ za svojo napravo. QR koda za naložitev Android aplikacije QR koda za naložitev iOS aplikacije Opis registracije in prijave v aplikacijo (glej sliko 5) Za uporabo mobilne aplikacije je treba, da se najprej registrirate s klikom na tipko Registriraj se. Vnesite državo in e-poštni naslov, obkljukajte strinjam se z uporabniško pogodbo in kliknite Pridobi overitveno kodo. Vnesite overitveno kodo, ki je bila poslana na vaš e-poštni naslov. Nato nastavite geslo za svoj račun in kliknite na tipko Končano. Po svoji presoji označite možnosti Analiza podatkov/Personalizacija in kliknite na Pojdi na aplikacijo. Povezovanje termostata z wi- omrežjem za upravljanje preko mobil- ne aplikacije (glej sliko 6) Pritisnite in cca. 5 sekund držite tipko . Nato pritisnite in 3 sekunde držite tipko . Prikazano bo E2, utripala pa bo ikona

TOPLOTNI NAČINI) Avtomatski Ročni – glej način HOLD Začasni – glej način Začasna sprememba Boost – glej način Začasna urna sprememba Dopust – glej način Dopust

3. Časovni načrt (glej sliko 8)

1 – dodajanje časovnega odseka 2 – izbris časovnega odseka 3 – prikaz dni (7 days) 7 dni (Pon → Ned) (5+2 days) 5+2 (Pon → Pet + Sob → Ned) (24 ur) 24-urni Celoten dan se lahko razdeli največ na 6 odsekov. V načinu 7 dni se lahko nastavitev temperature enega dne kopira na več dni (glej sliko 9). Primer: Kliknite za dolgo na ikono dne četrtek, prikaže se ponudba drugih dni, označite jih oranžno s klikom in potrdite. Toplotni program četrtka se kopira v ponedeljek, torek, sredo.

4. Nastavitve (glej sliko 10)

1 – ponastavitev tovarniških nastavitev termostata 2 – zaklepanje tipk 3 – popravek temperature okolice (-3 °C do +3 °C v korakih po 0,5 °C) 4 – sistemski način ogrevanja/hlajenja 5 – koledarski način (7 dni, 5+2, 24 ur)

cije o lokaciji, dodajanje ikone na namizje in druge podrobne nastavitve Izbris termostata iz aplikacije (glej sliko 11) Kliknite in držite ikono termostata, obkljukajte, nato pa kliknite na ikono smetnjaka, termostat se izbriše. Uporabniški pregled/sprememba gesla/posodobitev aplikacije Spodaj desno kliknite na ikono , nato pa na ikono zgoraj desno. Prikaže se meni drugih nastavitev. NAMESTITEV Opozorilo: Pred zamenjavo termostata izklopite ogrevalni sistem iz električnega omrežja v vašem stanovanju. S tem preprečite možen udarec električnega toka. Namestitev termostata (glej sliko 2) Termostat namestitev v nosilec, ki je priložen. USB vir (priložen) s priključenim USB kablom priključite na omrežje 230 V. Micro USB kabel priključite v spodnji del nosilca. Namestitev termostata Namestitev termostata (oddajne enote) izrazito vpliva na njegovo funkcijo. Izberite mesto, kjer se najpogosteje zadržujejo družinski člani, najbolje na notranji steni, kjer zrak prosto kroži in kjer ne pade neposredna sončna svetloba. Termostata ne nameščajte niti v bližino toplotnih virov (televizorjev, radiatorjev, hladilnikov), niti v bližino vrat. Če ne boste upoštevali teh priporočil, ne bo tem- perature v prostoru ohranjal pravilno. Shema priključitve stikalne enote Shema priključitve črpalke/motoriziranega ventila Črpalka/ ventil Shema priključitve talnega ogrevanja Priključena naprava71 Shema priključitve kotla Kotel

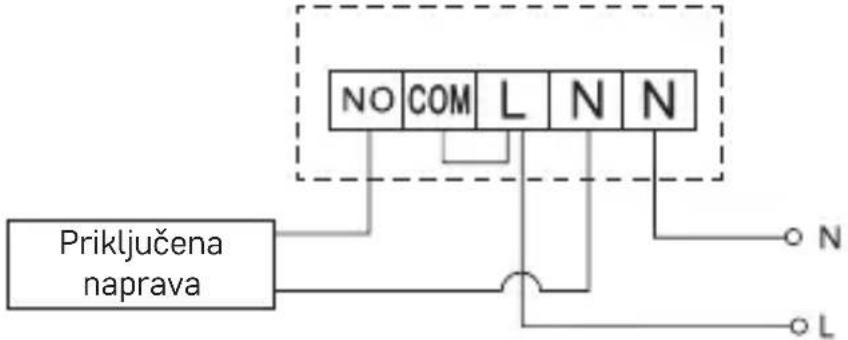

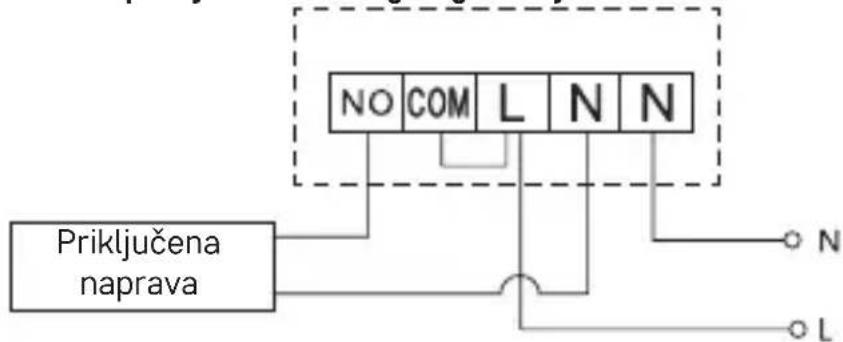

• Vnaprej nameščen žični priključek ne bo priključen. Shema priključitve ekspanzijskega ventila/električnega pogona Priključena naprava AKTIVIRANJE NAPRAVE Povezovanje upravljalne enote s stikalno enoto Pred prvo uporabo je treba obe enoti termostata povezati. Povezava omogoča prenos podatkov med upravljalno in stikalno enoto. Za nastavitev se uporablja avtomatsko povezovanje (self-learning).

in , ikona začne utripati. V 1 minuti pride se obe enoti povežeta, zelena dioda na stikalni enoti neha utripati. Če želite spremeniti povezovalno kodo obeh enot ali termostat ne deluje pravilno, ponovite celoten postopek povezovanja od točke št. 1 – povezovalna koda se avtomatsko prepiše. Testiranje brezžične komunikacije med enotama

1. V aplikaciji ali s tipko na termostatu nastavite vrednost temperature za

nekaj stopinj višjo, kot je trenutna sobna temperatura.

2. Rdeča LED dioda na stikalni enoti se prižge.

3. Če se LED dioda ne prižge, premestite upravljalno enoto bližje stikalni enoti.

Doseg med upravljalno in stikalno enoto je max. 100 m na prostem. V notranjih prostorij se doseg lahko zniža iz razloga blokiranja signala z zidovi ali drugimi ovirami.72 Glavno stikalo Za vklop stikalne enote preklopite stikalo v položaj . Če se ogrevalni sistem dlje časa ne uporablja, svetujemo, da se stikalna enota izklopi (glavno stikalo preklopite v položaj ). LED indikatorji (diode) Avtomatski način V avtomatskem načinu bo pri vklopu izhodnega releja s strani termostata prižgana rdeča LED. Ročni način Pritisnite na tipko MANUAL, prižge se rdeča LED dioda. Sprejemnik bo v ročnem načinu in se ne bo odzival na ukaze termostat. Za vklop izhodnega releja (vklop priključene naprave) pritisnite na tipko M/A, na njej se prižge rdeča dioda. Za izklop ročnega načina pritisnite ponovno na tipko MANUAL, zelena LED dioda ugasne. Nastavitev ure, koledarja Pritisnite in držite tipko , utripati začne nastavitev. S tipkama postopoma nastavite naslednje vrednosti (s pridržanjem tipk se premikate hitreje): Dan – Mesec – Leto – Uro – Minuto. Nastavljeno vrednost potrdite s pritiskom na tipko . Za dokončanje nastavitev pritisnite na tipko ali počakajte 30 sekund. Po končani nastavitvi se prikaže številka trenutnega dne: 1 – ponedeljek 2 – torek 3 – sreda 4 – četrtek 5 – petek 6 – sobota 7 – nedelja

Način dopust Nastavite konstantne temperature za daljše obdobje. Pritisnite in držite (5 sekund ) tipko , utripati začne vrednosti časa. Sprostite tipko in jo spet pritisnite za 5 sekund. Prikaže se ikona Prikaže se ikona , utripalo bo število dni. Z večkratnim pritiskom na tipki nastavite število dni (lahko nastavite 1 do 99 dni). Nastavljeno število dni potrdite s pritiskom na tipko , začne utripati vrednost temperature. Z večkratnim pritiskom na tipki nastavite želeno temperaturo. Potrdite s pritiskom na tipko , prikazana bo ikona . Če želite nastavljeno temperaturo načina dopust dodatno spremeniti, pritisnite večkrat na tipki . Način dopust lahko prekličete s pritiskom na tipki ali .73 Način začasna sprememba Kratkoročna ročna sprememba temperature. V načinu Auto pritisnite večkrat na tipko za spremembo temperature, se bo samodejno shranilo. Prikazana bo ikona

• Preden začnete izdelek uporabljati, pozorno preberite navodila za uporabo.

• Izdelka ne izpostavljajte neposredni sončni svetlobi, skrajnemu mrazu, vlagi in naglim spremembam temperature. To bi znižalo natančnost snemanja.

• Izdelka ne nameščajte na mesta, ki so nagnjena k vibracijam in pretresom – to lahko povzroči poškodbe.

• Izdelka ne izpostavljajte prekomernemu tlaku, sunkom, prahu, visokim temperaturam ali vlagi – lahko povzročijo poškodbe na kateri izmed funkcij izdelka, krajšo energetsko vzdržljivost, poškodbo baterij in deformacije plastičnih delov.

• Izdelka ne izpostavljajte dežju ali vlagi, kapljajoči in brizgajoči vodi.

• Na izdelek ne postavljajte virov odprtega ognja, npr. prižgane svečke ipd.

• Izdelka ne postavljajte na mesta, kjer ni zadostnega kroženja zraka.

• V prezračevalne odprtine ne vtikajte nobenih predmetov.

• Ne posegajte v notranjo električno napeljavo izdelka – lahko ga poškodujete in s tem prekinite veljavnost garancije. Izdelek sme popravljati le usposo- bljen strokovnjak.

• Za čiščenje uporabljajte zmerno navlaženo blago krpo. Ne uporabljajte raztopin ali čistilnih izdelkov – lahko poškodujejo plastične dele in električno napeljavo.

2. Garancijski rok prične teči z datumom izročitve blaga in velja 24 mesecev.

3. EMOS SI, d.o.o. jamči kupcu, da bo v garancijskem roku na lastne stroške

odpravil vse pomanjkljivosti na aparatu zaradi tovarniške napake v materialu ali izdelavi.

4. Za čas popravila se garancijski rok podaljša.

5. Če aparat ni popravljen v roku 45 dni od dneva prijave okvare lahko prizadeta

stranka zahteva novega ali vračilo plačanega zneska.

6. Garancija preneha, če je okvara nastala zaradi:

• nestrokovnega-nepooblaščenega servisa

• predelave brez odobritve proizvajalca

• neupoštevanja navodil za uporabo aparata

8. Če ni drugače označeno, velja garancija na ozemeljskem območju Republike

9. Proizvajalec zagotavlja proti plačilu popravilo, vzdrževanje blaga, nadomestne

dele in priklopne aparate tri leta po poteku garancijskega roka.

10. Naravna obraba aparata je izključena iz garancijske obveznosti. Isto velja tudi

za poškodbe zaradi nepravilne uporabe ali preobremenitve.
