Typ produktu	Programowalny termostat bezprzewodowy
Marka i model	Emos P56211
Kategoria	Termostat pokojowy
Wymiary (jednostka sterująca)	40 × 138 × 96 mm
Wymiary (jednostka przełączająca)	37 × 86 × 86 mm
Zasilanie (nadajnik)	5 V / 1,5 A przez micro USB (zasilacz w zestawie)
Zasilanie (odbiornik)	230 V AC / 50 Hz
Zakres pomiaru temperatury	0 °C do 40 °C
Dokładność pomiaru	±1 °C przy 20 °C
Zakres ustawienia temperatury	5 °C do 35 °C (co 0,5 °C)
Regulowana histereza	0,2 °C do 2 °C (co 0,1 °C)
Częstotliwość komunikacji radiowej	868 MHz (25 mW e.r.p. max.)
Wbudowane WiFi	2,4 GHz (25 mW e.i.r.p. max.), kompatybilne tylko z 2,4 GHz
Zasięg bezprzewodowy (nadajnik-odbiornik)	Do 100 m w wolnej przestrzeni
Maksymalne obciążenie przełączane	230 V AC, 16 A rezystancyjne / 4 A indukcyjne
Wyświetlacz	Ekran LCD z podświetleniem (15 s)
Tryby termiczne	Automatyczny, Ręczne (Hold, Tymczasowy, Boost), Wakacje, Anti-zamarzanie (OFF)
Programowanie tygodniowe	Do 6 okresów dziennie, tryby 7 dni, 5+2, 24h
Sterowanie przez aplikację	Aplikacja mobilna EMOS GoSmart (iOS/Android)
Blokada przycisków	Tak (z termostatu lub aplikacji)
Konserwacja	Czyścić miękką, lekko wilgotną szmatką; nie używać rozpuszczalników
Bezpieczeństwo	Odłączyć zasilanie przed instalacją; zalecany montaż przez wykwalifikowany personel
Zawartość opakowania	Jednostka sterująca, jednostka przełączająca, podstawa, zasilacz USB, kabel micro USB, instrukcja

Często zadawane pytania - P56211 Emos

Jak sparować jednostkę sterującą i jednostkę przełączającą?

Umieść termostat w podstawie i podłącz go. Na odbiorniku ustaw główny przełącznik w pozycji I i przytrzymaj przycisk M/A (10 s), aż zielona dioda LED zacznie migać. Na termoście naciśnij jednocześnie przyciski PRG i ▼ przez 5 s. Ikona radiowa miga. Po 1 minucie parowanie jest zakończone (stała zielona dioda LED).

Jak podłączyć termostat do WiFi przez aplikację?

Pobierz aplikację EMOS GoSmart. Na termoście naciśnij PRG przez 5 s, a następnie ▶ przez 3 s (na ekranie pojawi się E2). W aplikacji dodaj urządzenie, wybierz 'Termostat (WiFi)', wybierz swoją sieć 2,4 GHz i postępuj zgodnie z instrukcjami. Potwierdź, że ikona WiFi miga szybko. Urządzenie pojawi się w aplikacji po 2 minutach.

Jak ustawić tryb wakacyjny?

Naciśnij przycisk ▶ przez 5 s, puść, a następnie naciśnij ponownie przez 5 s. Pojawi się ikona wakacji. Ustaw liczbę dni (1 do 99) za pomocą przycisków ▲/▼, potwierdź przyciskiem ▶, następnie ustaw żądaną temperaturę i potwierdź. Aby anulować, naciśnij trzykrotnie ▶.

Jak zresetować termostat?

Naciśnij PRG przez 5 s, a następnie naciśnij 6 razy ▶, aż pojawi się 'rESE'. Naciśnij PRG (na ekranie pojawi się '-- ---'), a następnie ponownie PRG, aby potwierdzić reset.

Jakie jest maksymalne obciążenie obsługiwane przez odbiornik?

Odbiornik może przełączyć maksymalne obciążenie rezystancyjne 16 A przy 230 V AC oraz maksymalne obciążenie indukcyjne 4 A.

Czy mogę używać sieci WiFi 5 GHz?

Nie, termostat obsługuje tylko sieć 2,4 GHz. Upewnij się, że router nadaje na tej częstotliwości.

Jak zablokować przyciski termostatu?

Naciśnij PRG przez 3 s. Komunikat 'LOC' miga i pojawia się ikona blokady. Aby odblokować, powtórz czynność (komunikat 'UNLO').

Jak przełączyć z trybu ogrzewania na tryb klimatyzacji?

Naciśnij PRG przez 5 s, a następnie raz ▶. Użyj ▲/▼, aby wybrać 'HEAT' (ogrzewanie) lub 'COOL' (klimatyzacja) i potwierdź przyciskiem ▶.

Co zrobić, jeśli komunikacja bezprzewodowa zawiedzie?

Sprawdź zasięg (maks. 100 m w wolnej przestrzeni). Zbliż jednostki do siebie. Powtórz całą procedurę parowania. Jeśli problem nadal występuje, sprawdź, czy odbiornik jest zasilany i czy główny przełącznik jest w pozycji I.

Jak wyczyścić termostat?

Użyj miękkiej, lekko wilgotnej szmatki. Nie używaj rozpuszczalników ani środków ściernych. Nigdy nie zanurzaj urządzenia w wodzie.

INSTRUKCJA OBSŁUGI P56211 Emos

Podsvietenie displeja

Korekcia okolitej teploty (CAL)

PL | Bezprzewodowy termostat

Bezprzewodowy termostat P56211 jest przeznaczony do sterowania systemów grzejnych i klimatyzacyjnych.

Ważne ostrzeżenia

Przed pierwszym uruchomieniem urządzenia prosimy uważnie przeczytać nie tylko samą instrukcję obsługi termostatu, ale i kotła albo klimatyzatora.

Przed instalacją termostatu wyłączamy doprowadzenie prądu elektrycznego!

Zalecamy, aby instalację wykonała wykwalifikowana osoba!

Przy instalacji przestrzegamy obowiązujących norm.

Specyfikacja techniczna:

Włączane obciążenie: maks. 230 V AC; 16 A dla obciążenia czynnego; 4 A dla obciążenia indukcyjnego

Pomiar temperatury: 0 °C do 40 °C z rozdzielczością 0,1 °C; dokładność ±1 °C przy 20 °C

Ustawienie temperatury: 5 °C do 35 °C w krokach co 0,5 °C

Histereza ustawionej temperatury: 0,2 °C do 2 °C w krokach co 0,1 °C

Temperatura pracy: 0 °C do 40 °C

Połączenie jednostek: za pomocą sygnału radiowego 868 MHz, 25 mW e.r.p. maks.

Zasięg nadajnika: do 100 m na wolnej przestrzeni

Częstotliwość Wi-Fi: 2,4 GHz, 25 mW e.i.r.p. maks.

Zasilanie:

Jednostka sterująca (nadajnik): 5 V/1,5 A

Jednostka przełączająca (odbiornik): 230 V AC/50 Hz

Zawartość opakowania: zasilacz USB 5 V/1,5 A, przewód micro USB 1,5 m

Wymiary:

Jednostka sterująca: 40 × 138 × 96 mm

Jednostka przełączająca: 37 × 86 × 86 mm

Opis termostatu (jednostki nadajnika) – ikony i przyciski (patrz rys. 1)

1 - numer dnia

2 - czas

3 – odbiór sygnału Wi-Fi

3.1 – bezprzewodowa komunikacja z jednostką odbierającą

4 – tryb chłodzenia /ogrzewania

5 – ustawiona temperatura

6 - zamek menu

7 - tryb wakacyjny

8 – zmiana chwilowa temperatury

9 - tryb HOLD

10 – aktualna temperatura w pomieszczeniu

11 – ustawienie programu

12 – ustawienie daty i czasu

13 – wybór funkcji, potwierdzenie wyboru

14 – zmiana chwilowa temperatury; nawigacja w ustawieniach

15 – powrót do głównego menu

Podstawka termostatu (patrz rys. 2)

1 – wejście micro USB do podłączenia przewodu zasilającego

2 – wyjmowanie termostatu z podstawki (najpierw oddziela się dolną część termostatu)

Opis odbiornika (jednostki przełączającej) (patrz rys. 3)

1 - wyłącznik główny

położenie ⬇ wyłączone

położenie |— włączone

2 - Przycisk M/A (czerwona dioda LED)

3 – Przycisk MANUAL (zielona dioda LED)

Sposób zdejmowania przedniej części jednostki przełączającej (patrz rys. 4)

2, 3 – Wkrętakiem naciskamy i przytrzymujemy wewnętrzny zamek, usuwamy przednią część obudowy.

4, 5 – Przewody podłączamy do oznakowanych zacisków według schematu połączeń, zamykamy z powrotem obudowę.

Aplikacja mobilna

Termostat można sterować za pomocą aplikacji mobilnej na iOS albo Android.

Pobieramy aplikację „EMOS GoSmart“ do swojego urządzenia.

Kod QR do pobrania aplikacji Android

Kod QR do pobrania aplikacji iOS

Opis rejestracji i logowania się do aplikacji (patrz rys. 5)

Aby używać aplikacji mobilnej musisz się najpierw zarejestrować klikając na przycisk Zarejestruj się.

Wprowadź kraj i adres e-mailowy, zaznacz zgodę z umową użytkownika i kliknij na Pobierz kod weryfikujący.

Zadaj kod weryfikujący, który został do Ciebie wystany na adres e-mailowy.

Potem ustaw hało do swojego konta i kliknij na przycisk Gotowe.

Zgodnie z własnym zdaniem zaznacz opcje Analiza danych/Personalizacja i kliknij na Przejdź do aplikacji.

Połączenie termostatu z siecią wi-fi do sterowania za pomocą aplikacji mobilnej (patrz rys. 6)

Naciskamy długo przycisk (przez około 5 sekund).

Potem naciskamy przycisk przez 3 sekundy.

Będzie wyświetlone E2 i zacznie migać ikona

W aplikacji kliknij na Dodaj urządzenie, zezwól na dostęp do położenia.

Wybierz ręczne wyszukiwanie urządzenia Małe odbiorniki domowe – Termostat (Wi-Fi) albo Inne – Następny (Wi-Fi).

Wybierz sieć wi-fi 2,4 GHz, wprowadź hasło i kliknij na Dalej.

Zaznacz Potwierdź, że kontrolka miga szybko i kliknij na Dalej.

Do 2 minut w aplikacji wyświetli się wybrany termostat.

Kliknij na zieloną strzałkę w, prawo, termostat zostanie dodany do aplikacji.

Potem kliknij w aplikacji na ikonę termostatu, wyświetli się główne menu sterowania.

Uwaga:

Jeżeli termostatu nie uda się sparować, powtórz ponownie całą procedurę.

Sieć wi-fi 5 GHz nie jest obsługiwana.

Przez aplikację w konkretnej chwili termostatem może sterować maks. 1 użytkownik. Jeżeli termostatem chce sterować następny użytkownik, to ten wcześniej szy musi się wylogować z aplikacji.

Opis głównego menu aplikacji mobilnej (patrz rys. 7)

Kliknij w aplikacji na ikonę termostatu, wyświetli się główne menu sterowania.

1. Stan termostatu (ON – Włączony/OFF – Wyłączony) – Tryb przeciwzamrożeniowy, na stałe ustawiona temperatura 5 °C
2. Ustawienie trybu ogrzewania (szczegółowe info w instrukcji, patrz TRYBY OGRZEWANIA)

Automatyczny A

Ręczny – patrz tryb HOLD

Chwilowy – patrz tryb Zmiana chwilowa

Boost – patrz tryb Chwilowa zmiana godzinowa

Wakacje – patrz tryb Wakacyjny

3. Harmonogram (patrz rys. 8)

1 - dodanie odcinka czasu
2 – skasowanie odcinka czasu
3 – wyświetlenie dni

(7 days) 7 dni (Pon → Niedz)

(24 hour) 24 godzinny

Każdy dzień można podzielić na maks. 6 odcinków czasu.

W trybie 7 dniowym można kopiować ustawienia jednego dnia do kilku innych dni (patrz rys. 9).

Przykład:

Kliknij dłużej na ikonę dnia czwartek, wyświetli się menu następnych dni, klikając zaznaczamy je na pomarańczowo i potwierdzamy.

Harmonogram temperatur dla czwartku kopiuujemy dla poniedziałku, wtorku i środy.

4. Ustawienie (patrz rys. 10)

1 – reset termostatu do stawień fabrycznych
2 - zamknięcie klawiszy
3 – korekta ze względu na temperaturę otoczenia (-3 °C do +3 °C w krokach co 0,5 °C)
4 – systemowy tryb ogrzewania/chłodzenia
5 - tryb kalendarzowy (7 dni, 5+2, 24 godz.)

5. Ikona trybu termostatu

ogrzewanie chłodzenie wyłączenie

1. Ikona trybu ogrzewania
2. Ustawienie temperatury
3. Aktualna temperatura w pomieszczeniu
4. Ustawiona temperatura
5. Ustawienie temperatury
6. Informacje sieciowe o urządzeniu, zmiana nazwy w aplikacji, informacje o położeniu, dodanie ikony na pulpit i inne szczegółowe ustawienia

Usunięcie termostatu z aplikacji (patrz rys. 11)

Kliknij dłużej na ikonę termostatu, zaznacz znacznikiem, a potem kliknij na ikonę kosza, termostat zostanie skasowany.

Przegląd użytkownika/zmiana hasta/update aplikacji

Kliknij na dole z prawej na ikonę z potem na ikonę z prawej na górze.

Pojawi się menu dalszego ustawienia.

INSTALACJA

Ostrzeżenie:

Przed wymianą termostatu odłączamy system ogrzewania od głównego źródła napięcia elektrycznego w swoim mieszkaniu. W ten sposób chronimy się przed porażeniem prądem elektrycznym.

Montaż termostatu (patrz rys. 2)

Ustawiamy termostat w podstawce z kompletu wyposażenia.

Podłączamy zasilacz USB (z kompletu) z podłączonym przewodem micro USB do sieci 230 V.

Przewód micro USB podłączamy do gniazdka w dolnej części podstawki.

Lokalizacja termostatu

Lokalizacja termostatu (jednostki nadajnika) zdecydowanie wpływa na jego działanie.

Wybierz miejsce, w którym najczęściej przebywają członkowie rodziny, najlepiej na wewnętrznej ścianie, gdzie powietrze swobodnie przepływa i gdzie nie sięga bezpośrednie promieniowanie słoneczne.

Termostatu nie umieszczamy w pobliżu źródeł ciepła (telewizorów, grzejników, chłodziarek) albo w pobliżu drzwi. Nieprzestrzeganie tych zaleceń spowoduje, że temperatura w pomieszczeniu nie będzie poprawnie utrzymywana.

Schemat podłączenia jednostki przetączającej:

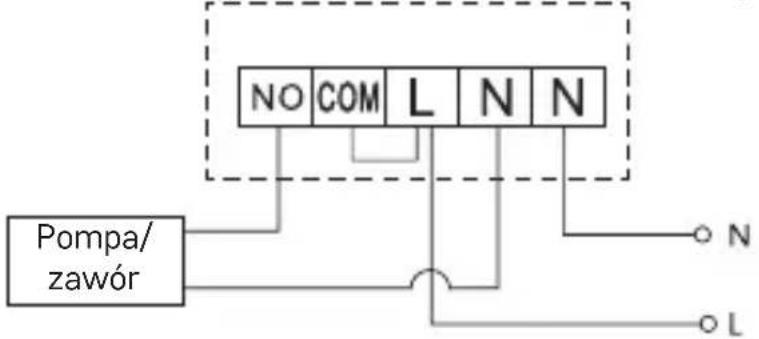

Schemat podłączenia pompy/zaworu silnikowego


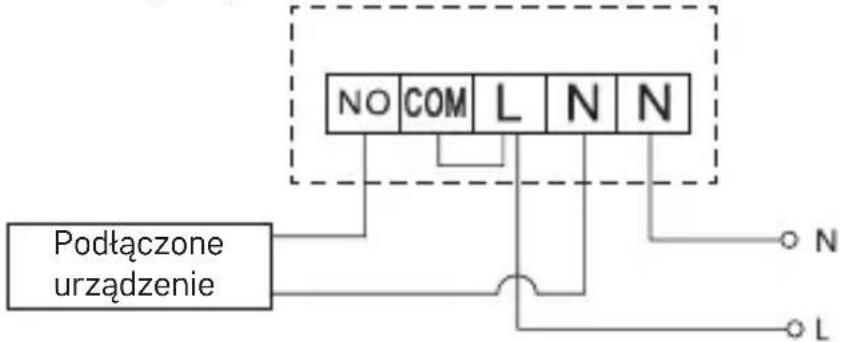

Schemat podłączenia ogrzewania podłogowego


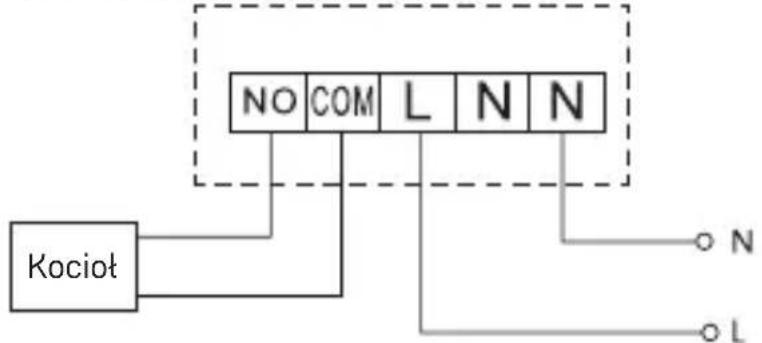

Schemat podłączenia kotła

- Zainstalowana wstępnie przepinka nie będzie zachowana.

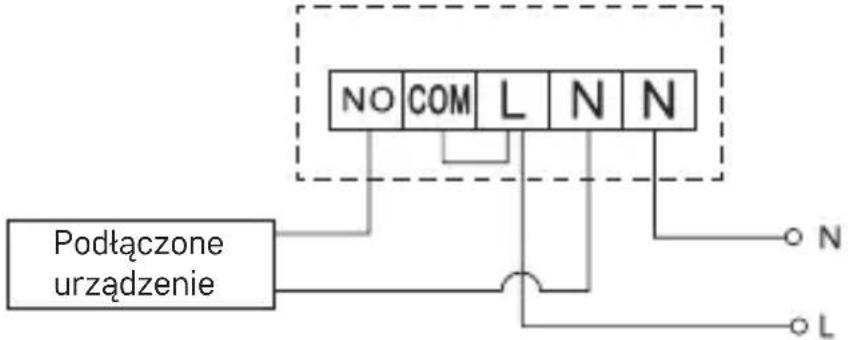

Schemat podłączenia zaworu ekspansyjnego/napędu elektrycznego

URUCHOMIENIE DO PRACY

Sparowanie jednostki sterującej z jednostką przełączającą

Przed pierwszym użyciem obie jednostki termostatu trzeba sparować.

Sparowanie umożliwia transmisję informacji między jednostką sterującą i przełączającą.

Do ustawienia wykorzystuje się automatyczne sparowanie (self-learning).

1. Termostat wkładamy ostrożnie do podstawki.
   Podłączamy zasilacz USB z przewodem micro USB do sieci 230 V, a wtyczkę włączamy do podstawki.
2. Podłączamy poprawnie jednostkę przełączającą do źródła napięcia, wyłącznik główny przełączamy do położenia i długo (min. 10 sekund) naciskamy przycisk M/A, zacznie migać zielona dioda w przycisku MANUAL.
3. Na termostacie (nadajnik) naciskamy jednocześnie i długo przyciski (przez około 5 sekund), zacznie migać ikona •))

W czasie do 1 minuty dojdzie do sparowania obu jednostek, zielona dioda na jednostce przełączającej przestanie migać.

Jeżeli chcemy zmienić kod parowania obu jednostek albo termostat pracuje wadliwie, powtarzamy całą procedurę parowania od punktu nr 1 – kod parowania przepisze się automatycznie.

Testowanie komunikacji bezprzewodowej między jednostkami

1. W aplikacji albo przyciskiem ▲ na termostacie ustawiamy wartość temperatury o kilka stopni większą, niż wynosi aktualnie temperatura pokojowa.
2. Zaświeci się czerwona dioda LED w jednostce przełączającej.
3. Jeżeli dioda LED nie zaświeci się, przenosimy jednostkę sterującą bliżej jednostki przełączającej.

Zasięg między jednostką sterującą, a przełączającą wynosi maks. 100 m na otwartej przestrzeni.

W pomieszczeniach wewnętrznych zasięg może się zmniejszyć z powodu blokowania sygnału przez ściany i inne przeszkody.

Wyłącznik główny

Aby włączyć jednostkę przełączającą, wyłącznik przełączamy do położenia! Jeżeli system ogrzewania nie był używany przez dłuższy czas, zalecamy wyłączyć jednostkę przełączającą (wyłącznik główny przełączyć do położenia Ⓕ

Wskaźniki LED (diody)

Tryb automatyczny

W trybie automatycznym czerwona dioda LED będzie świecić przy włączeniu przekaźnika wyjściowego przez termostat.

Tryb ręczny

Naciskamy przycisk MANUAL, zaświeci się zielona dioda LED.

Odbiornik będzie w trybie ręcznym i nie będzie reagować na polecenia z termostatu.

Aby włączyć przekaźnik wyjściowy (włączyć podłączone urządzenie) naciskamy przycisk M/A, zaświeci się w nim czerwona dioda.

Aby wyłączyć tryb ręczny naciskamy ponownie przycisk MANUAL, zielona dioda LED gaśnie.

Ustawienie zegara, kalendarza

Naciskamy przycisk, zaczną migać ustawienia.

Przyciskami ∧ ∨ kolejno ustawiamy następujące wartości (przytrzymanie przycisków przyspiesza zmiany):

Dzień – Miesiąc – Rok – Godzina – Minuta.

Ustawioną wartość potwierdzamy naciśnięciem przycisku ▶.

Dla zakończenia ustawień naciskamy przycisk albo czekamy 30 sekund.

Po zakończeniu ustawień wyświetli się numer aktualnego dnia:

1 - poniedziałek

2-wtorek

3 - środa

4 - czwartek

5 - piątek

6 - sobota

7 – niedziela

TRYBY OGRZEWANIA

Tryb wakacyjny

Ustawienie stałej temperatury na dłuższy okres czasu.

Naciskamy dłużej (5 sekund) przycisk ▶▶, zacznie migać wartość czasu.

Zwalniamy przycisk ▶ znowu go naciskamy przez 5 sekund.

Wyświetli się ikona będzie migać liczba dni.

Kolejno naciskając przyciski ∧ ustawiamy liczbę dni (można ustawić 1 do 99 dni).

Ustawioną liczbę dni potwierdzamy naciśnięciem przycisku ▶▶1, zacznie migać wartość temperatury.

Kolejno naciskając przyciski Austawiamy wymaganą temperaturę.

Potwierdzamy naciśnięciem przycisku, będzie wyświetlona ikona.

Jeżeli chcemy dodatkowo zmienić ustawioną temperaturę trybu wakacyjnego, naciskamy kilkakrotnie przyciski ∧ ∨

Tryb wakacyjny kasujemy naciśnięciem przycisku ▶ubo .

Tryb Zmiana chwilowa

Krótkotrwała ręczna zmiana temperatury.

W trybie Auto naciskamy kilkakrotnie przyciski ▲ do zmiany ustawienie temperatury, do zapisania dojdzie automatycznie.

Będzie wyświetlona ikona 📞.

Ten tryb będzie automatycznie przerwany dla pierwszej zaprogramowanej zmiany (w lewym górnym rogu będzie migać pozostały czas do zmiany + zegar) albo można go przerwać naciśnięciem przycisku 📂.

Tryb OFF

Tryb przeciwzamrożeniowy, na stałe ustawiona temperatura 5 °C.

W trybie Auto naciskamy 2× przycisk ▶▶, w prawym górnym rogu będzie wyświetlona temperatura 5 °C.

Aby skasować tryb naciskamy przycisk

Tryb Chwilowa zmiana godzinowa

Krótkotrwała ręczna zmiana a temperatury w granicach 1 do 9 godzin.

W trybie Auto naciskamy długo przycisk ▶▶, w lewym górnym rogu zacznie migać ustawienie czasu.

Kolejno naciskając przyciski ∧ ∨ ustawiamy czas, w którym będzie obowiązywać zmiana temperatury w granicach 1 do 9 godzin, rozdzielczość 1 godz.

Potwierdzamy to naciśnięciem przycisku 📂 Potem ustawiamy wymaganą temperaturę przyciskami ▲ ▼

W lewym górnym rogu będzie migać pozostały ustawiony czas + zegar albo można to przerwać naciśnięciem przycisku

Tryb HOLD

Trwała ręczna zmiana temperatury.

W trybie Auto naciskamy przycisk ▶▶ po prawej, na dole będzie wyświetlona ikona HOLD.

Ustawiamy wymaganą wartość temperatury przyciskami ∧ dozapisania dojdzie automatycznie.

Ustawiona temperatura będzie obowiązywać przez cały czas, aż nie skasujesz trybu HOLD.

Ewentualnie zaprogramowane zmiany temperatury nie będą wykonywane.

Aby skasować funkcję HOLD naciskamy przycisk

Tryb ustawienia programu ogrzewania

Ustawienie przebiegu temperatury w czasie całego dnia (6 zmian temperatury w ramach dnia).

Naciskamy przycisk PRG, będzie migać numer dnia (1–7 = poniedziałek do niedzieli).

Kolejno naciskając przyciski ∧ wybieramy wymagane dni.

Program Każdy dzień osobno – miga numer wybranego dnia

Program Poniedziałek do Piątku – miga 1 2 3 4 5

Program Sobota do Niedzieli – miga 67

Program Cały tydzień – miga 1 2 3 4 5 6 7

Wybieramy program i potwierdzamy go przyciskiem ▶.

Miga wartość czasu początku pierwszej zmiany temperatury, czas ustawiamy kolejno naciskając przyciski ∧ (rozdzielczość 10 minut), potwierdzamy przyciskiem ▶

Zacznie migać wartość temperatury, ustawiamy ją kolejno naciskając przyciski

Pod ustawioną temperaturą będzie wyświetlone P1 = 1. zmiana temperatury w ramach dnia.

Potwierdzamy naciśnięciem przycisku. Przechodzimy do ustawienia początku drugiej zmiany temperatury (pod temperaturą będzie wyświetlone P2).

Ustawiamy tak samo czas i temperaturę jak dla pierwszej zmiany temperatury.

Kolejno ustawiamy wszystkie 6 zmian temperatury podczas dnia (P1 do P6).

Fabrycznie zaprogramowane czasy i temperatury są następujące:

Od Poniedziałku do Piątku

Zmiana temperatury Czas Temperatura
P1 6:30 20 °C
P2 8:30 16 °C
P3 12:00 16 °C
P4 14:00 16 °C
P5 16:30 21 °C
P6 22:30 7 °C

Sobota do Niedzieli

Zmiana temperatury Czas Temperatura
P1 7:30 20 °C
P2 9:30 20 °C
P3 11:30 20 °C
P4 13:30 20 °C
P5 16:30 20 °C
P6 22:30 15 °C

Podświetlenie wyświetlacza

Naciśnięcie któregokolwiek przycisku podświetla wyświetlacz na czas 15 sekund.

Dalsze ustawienia techniczne

Naciskamy długo przycisk (przez około 5 sekund).

Kolejnymi naciśnięciami przycisku▶▶ wybieramy z niżej wymienionych funkcji, wartości ustawiamy kolejnymi naciśnięciami przycisków ∧ ∨

Połączenie termostatu z siecią wi-fi (COFI)

Naciskamy długo przycisk (przez około 5 sekund).

Potem naciskamy przycisk ▶▶ przez 3 sekundy.

Będzie wyświetlone E2 i zacznie migać ikona

W aplikacji mobilnej kończymy parowanie termostatu.

Patrz zalecenia Połączenie termostatu z siecią wi-fi i sterowanie przez aplikację mobilną.

Ustawienie trybu ogrzewania/chłodzenia

Naciskamy długo przycisk (przez około 5 sekund).

Naciskamy 1× przycisk ▶▶.

Kolejno naciskając przyciski ⚠ ustawiamy tryb ogrzewania (HEAT) albo chłodzenia (COOL).

Potwierdzamy przyciskiem

Ustawienie histerezy temperatury d! FF

Rozrzut (histereza) jest różnicą między temperaturami przy włączeniu i wyłączeniu. Jeżeli na przykład ustawimy w systemie ogrzewania temperaturę na 20 °C, a histerezę na 0,2 °C, to termostat zacznie grzać, jeżeli temperatura pokojowa zmaleje do 19,8 °C i wyłączy grzanie, jeżeli temperatura osiągnie 20,2 °C.

Naciskamy długo przycisk (przez około 5 sekund).

Naciskamy 2× przycisk ►▶ kolejno naciskając przyciski wymaganą wartość (0,2 °C do 2 °C w krokach co 0,1 °C).

ustawiamy

Potwierdzamy przyciskiem

Korekta temperatury otoczenia (CAL)

Czujnik temperatury w termostacie był już kalibrowany fabrycznie, ale dla optymalizacji można dokonać kalibracji temperatury w pomieszczeniu zgodnie na przykład z termometrem wzorcowym.

Naciskamy długo przycisk (przez około 5 sekund).

Naciskamy 3× przycisk kolejno naciskając przyciski wymaganą wartość (-3 °C do +3 °C w krokach co 0,5 °C).

ustawiamy

Potwierdzamy przyciskiem

Synchronizacja czasu (SYNC)

Naciskamy długo przycisk (przez około 5 sekund).

Naciskamy 4× przycisk ▶ Nolejno naciskając przyciski ustawiamy:

ON – czas będzie automatycznie synchronizowany z siecią wi-fi;

OFF – czas nie będzie synchronizowany z siecią wi-fi i będzie obowiązywało ręczne ustawienie zegara.

Potwierdzamy przyciskiem

Wersja software

Naciskamy długo przycisk (przez około 5 sekund).

Naciskamy 5× przycisk, wyświetli się wersja software termostatu.

Aby wrócić naciskamy przycisk 📤.

Resetowanie termostatu (rESE)

Naciskamy długo przycisk (przez około 5 sekund).

Naciskamy 6× przycisk ▶, wyświetli się rESE.

Naciskamy przycisk PRG, będzie wyświetlone -- --.

Ponownie naciskamy przycisk PRG, dojdzie do resetowania menu termostatu i skasowania ustawionych wartości.

Zamknięcie klawiszy

Naciskamy przycisk PRG na termostacie przez około 3 sekundy.

Dojdzie do zablokowania wszystkich przycisków, na wyświetlaczu termostatu z lewej strony na górze mignie LOC i będzie wyświetlona ikona 📞-π

Aby odblokować zamek naciskamy znowu przycisk PRG przez około 3 sekundy, mignie przy tym UNLO.

Ustawienie zamka w aplikacji mobilnej:

- aktywacja zamka, - deaktywacja zamka

Ostrzeżenie:

Jeżeli aktywujesz zamek za pomocą aplikacji mobilnej, to możesz go również z powrotem odblokować przyciskiem PRG na termostacie.

Czyszczenie i konserwacja

Wyrób jest zaprojektowany tak, aby przy właściwym obchodzeniu się z nim mógł służyć przez wiele lat. Tutaj znajduje się kilka rad dotyczących jego poprawnej obsługi:

- Przed uruchomieniem tego wyrobu do pracy, prosimy uważnie przeczytać jego instrukcję użytkownika.

- Wyrobu nie wystawiamy na działanie bezpośredniego światła słonecznego, ekstremalne zimno albo wilgoć oraz nie narażamy na nagłe zmiany temperatury. To mogłoby zmniejszyć dokładność pomiarów.

- Wyrobu nie umieszczamy w miejscach narażonych na wibracje i wstrząsy – mogą spowodować jego uszkodzenie.

- Wyrobu nie narażamy na nadmierne naciski i uderzenia, pył, wysoką temperaturę albo wilgotność – mogą one spowodować uszkodzenie wyrobu, zwiększony pobór prądu, uszkodzenie baterii i deformację plastikowych części.

- Wyrobu nie narażamy na działanie deszczu, wilgoci, ani kapiącej i pryskającej wody.

- Na wyrobie nie ustawiamy żadnych źródeł otwartego ognia, na przykład zapalonej świeczki itp.

- Wyrobu nie umieszczamy w miejscach, w których nie ma dostatecznego przepływu powietrza.

- Do otworów wentylacyjnych w wyrobie nie wsuwamy żadnych przedmiotów.

- Nie ingerujemy do wewnętrznych elektronicznych obwodów w wyrobie – możemy je uszkodzić i utracić uprawnienia gwarancyjne. Wyrób może naprawiać tylko wykwalifikowany specialista.

- Do czyszczenia używamy lekko zwilżoną, delikatną ściereczkę. Nie korzystamy z rozpuszczalników, ani z preparatów do czyszczenia – mogą one podrapać plastikowe części i uszkodzić obwody elektroniczne.

- Wyrobu nie zanurzamy jej do wody, ani do innych cieczy.

• Przy uszkodzeniu albo wadzie wyrobu żadnych napraw nie wykonujemy we własnym zakresie. Wyrób przekazujemy do naprawy do sklepu, w którym został zakupiony.
• Tego urządzenia nie mogą obsługiwać osoby (łącznie z dziećmi), których predyspozycje fizyczne, umysłowe albo mentalne oraz brak wiedzy i doświadczenia nie pozwalają na bezpieczne korzystanie z urządzenia, jeżeli nie są one pod nadzorem lub nie zostały poinstruowane w zakresie korzystania z tego urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo. Konieczny jest taki nadzór nad dziećmi, aby nie mogły się one bawić tym urządzeniem.

OSTRZEŻENIE: Treść tej instrukcji może być zmieniona bez uprzedzenia – z powodu ograniczonych możliwości drukowania niektóre z przedstawionych symboli mogą się nieznacznie różnić od ich obrazu na wyświetlaczu – treść tej instrukcji nie może być reprodukowana bez zgody producenta.

Zgodnie z przepisami Ustawy o ZSEiE zabronione jest umieszczanie łącznie z innymi odpadami zużytego sprzętu oznakowanego symbolem przekreślonego kosza. Użytkownik, chcąc pozbyć się sprzętu elektronicznego i elektrycznego, jest zobowiązany do oddania go do punktu zbierania zużytego sprzętu. W sprzęcie nie znajdują się składniki niebezpieczne, które mają szczególnie negatywny wpływ na środowisko i zdrowie ludzi.

EMOS spol. s r. o. niniejszym oświadcza, że typ urządzenia radiowego P56211 jest zgodny z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: http://www.emos.eu/download.

Od ponedeljka do petka

Temperaturna sprememba Čas Temperatura
P1 6:30 20 °C
P2 8:30 16 °C
P3 12:00 16 °C
P4 14:00 16 °C
P5 16:30 21 °C
P6 22:30 7 °C

Od sobote do nedelje

Temperaturna sprememba Čas Temperatura
P1 7:30 20 °C
P2 9:30 20 °C
P3 11:30 20 °C
P4 13:30 20 °C
P5 16:30 20 °C
P6 22:30 15 °C

Osvetlitev zaslona

1 – pirmadienis
2 - antradienis
3 – trečiadienis
4 - ketvirtadienis
5 – penktadienis
6 – šeštadienis
7 – sekmadienis

DARBINIAI REŽIMAI

Atostogų režimas
