MANUAL DE UTILIZARE P56211 Emos

3.1 – comunicare fără r cu unitatea receptoare

4 – regim răcire /încălzire 5 – temperatura setată 6 – blocaj meniu 7 – regim vacanță 8 – modicarea temporară a temperaturii 9 – regim HOLD 10 – temperatura actuală în încăpere 11 – setarea programului 12 – setarea datei și orei 13 – selectarea funcției, conrmarea selecției 14 – modicarea temporară a temperaturii; deplasare în setare 15 – revenire la meniul de bază Stativul termostatului (vezi g. 2) 1 – intrare micro USB pentru conectarea cablului de alimentare 2 – îndepărtarea termostatului de pe stativ (efectuați mai întâi partea inferi- oară a termostatului) Descrierea receptorului (unității de comutare) (vezi g. 3) 1 – întrerupător principal poziția – oprit poziția – pornit 2 – butonul M/A (LED roșu) 3 – butonul MANUAL (LED verde) Modul de îndepărtare a capacului frontal al unității de comutare (vezi g. 4) 2, 3 – Cu o șurubelnița presați și țineți blocajul intern, îndepărtați capacul frontal. 4, 5 – Conectați cablurile la bornele marcate potrivit schemei de conectare, înclichetați înapoi capacul. Aplicație mobilă Termostatul îl puteți comanda cu ajutorul aplicației mobile pentru iOS sau Android. Descărcați aplicația „EMOS GoSmart“ pentru dispozitivul dvs.112 Codul QR pentru descărcarea aplicației Android Codul QR pentru descărcarea aplicației iOS Descrierea înregistrării și logării în aplicație (vezi g. 5) Pentru folosirea aplicației mobile trebuie să vă înregistrați mai întâi prin clic pe butonul Înregistrare. Introduceți țara și adresa de e-mail, bifați acordul cu contractul de utilizator și faceți clic pe Obține cod de vericare. Introduceți codul de vericare trimis pe adresa de e-mail. Apoi setați o parolă pentru contul dvs. și faceți clic pe butonul Terminat. Potrivit chibzuinței dvs. bifați opțiunile Analiza datelor/Personalizare și faceți clic pe Accesarea aplicației. Interconectarea termostatului cu rețeaua wi pentru comanda prin aplicație mobilă (vezi g. 6) Apăsați lung butonul timp de cca 5 secunde. Apoi apăsați butonul timp de 3 secunde. Va așat E2 și va clipi simbolul

În aplicație faceți clic pe Adaugă dispozitiv, permiteți accesul la locație. Selectați detectarea manuală a dispozitivului Consumatoare casnice mici – Termostat (Wi-Fi) sau Altele – Altele (Wi-Fi). Selectați rețeaua de 2,4 GHz wi, introduceți parola și faceți clic pe Continuă. Bifați Conrmați că indicatorul clipește rapid și faceți clic pe Continuă. În 2 minute în aplicație se așează termostatul selectat. Faceți clic pe săgeata verde în dreapta, termostatul va adăugat în aplicație. Apoi faceți clic în aplicație pe simbolul termostatului, se așează meniul de comandă principal. Mențiune: Dacă asocierea termostatului eșuează, repetați întregul procedeu. Rețeaua wi 5 GHz nu este suportată. Prin aplicație se poate comanda termostatul de către max. 1 utilizator. Dacă doriți să comande termostatul alt utilizator, cel precedent trebuie să părăsească aplicația. Descrierea meniului de bază al aplicației mobile (vezi g. 7) În aplicație faceți clic pe simbolul termostatului, se așează meniul de comandă principal.113

1. Starea termostatului (ON – Pornit /OFF – Oprit) – Regim anti-îngheț,

temperatura setată permanent 5 °C

2. Setarea regimului termic (info detaliat în manual vezi REGIMURI TERMICE)

Automat Manual – vezi regimul HOLD Temporar – vezi regimul Modicare temporară Boost – vezi regimul Modicare orară temporară Vacanță – vezi regimul Vacanță

3. Diagramă (vezi g. 8)

1 – adăugarea intervalului orar 2 – radierea intervalului orar 3 – așarea zilelor (7 days) 7 zile (Lu → Du) (5+2 days) 5+2 (Lu → Vi + Sâ → Du) (24 hour) 24 de ore Fiecare zi se poate diviza în max. 6 intervale. În regimul 7 zile se poate copia setarea termică a unei zile în mai multe zile (vezi g. 9). Exemplu: Faceți clic lung pe abrevierea zilei de joi, se așează oferta altor zile, marcați-le cu portocaliu prin clic și conrmați. Programul termic de joi se copiază în luni, marți și miercuri.

4. Setare (vezi g. 10)

1 – revenirea la setarea din fabricație a termostatului 2 – blocarea tastaturii 3 – corecția temperaturii înconjurătoare (-3 °C la +3 °C în pași de 0,5 °C) 4 – mod sistemic de încălzire/răcire 5 – regim calendaristic (7 zile, 5+2, 24 h)

5. Simbolul regimului termostatului

încălzire răcire oprit

6. Simbolul regimului termic

7. Setarea temperaturii

8. Temperatura actuală în încăpere

9. Temperatura setată

10. Setarea temperaturii

11. Informații de rețea privind dispozitivul, modicarea denumirii în aplica-

ție, informație privind locația, adăugarea simbolului pe desktop și alte setări detaliate. Radierea termostatului din aplicație (vezi g. 11) Faceți clic lung pe simbolul termostatului, marcați prin bifare și apoi faceți clic pe simbolul tomberonului, termostatul va radiat.114 Raport utilizator/schimbare parolă/update aplicație În dreapta jos faceți clic pe simbolul și apoi pe simbolul dreapta sus. Se așează meniul setării următoare. INSTALARE Atenționare: Înaintea înlocuirii termostatului deconectaţi sistemul termic de la sursa prin- cipală de tensiune electrică a locuinţei dumneavoastră. Preveniţi posibilitatea accidentării prin electrocutare. Montajul termostatului (vezi g. 2) Amplasați termostatul pe stativul, care este inclus în pachet. Conectați sursa USB (inclusă în pachet) cu cablul micro USB atașat la rețeaua de 230 V. Conectați cablul micro USB în partea de jos a stativului. Amplasarea termostatului Amplasarea termostatului (unității emițătoare) inuenţează substanțial func- ţionarea acestuia. Alegeţi locul în care şederea membrilor familiei este cea mai frecventă, de preferat pe peretele interior, unde aerul circulă liber şi unde nu cad direct razele solare. Nu amplasaţi termostatul în apropierea surselor de căldură (televizoare, calorifere, frigidere), sau în apropierea uşilor. Dacă nu veţi respecta recomandarea, temperatura din încăpere nu va menţinută corect. Schema de racordare a unității de comutare Schema de racordare a pompei/ventilului motorizat Pompă/ ventil Schema de racordare a încălzii în pardoseală Dispozitivul conectat115 Schema de racordare a cazanului Cazan

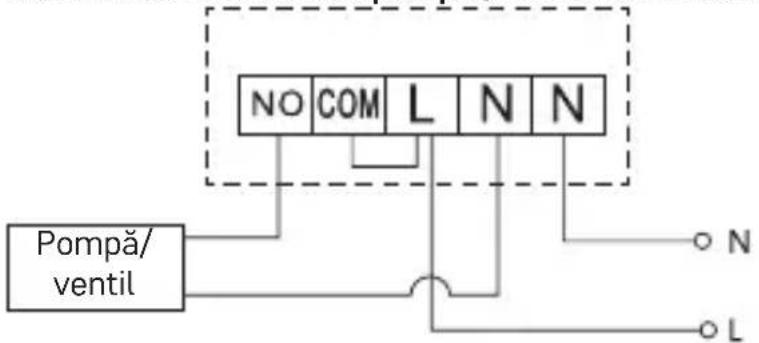

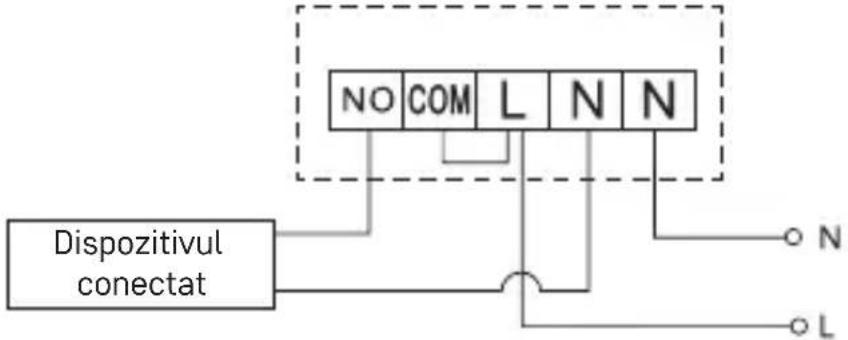

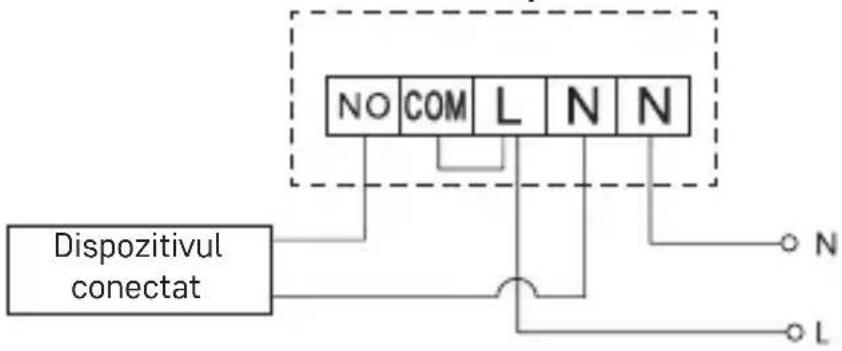

• Conexiunea de sârmă preinstalată nu va conectată. Schema de racordare a ventilului de expansiune/acționării electrice Dispozitivul conectat

PUNEREA ÎN FUNCȚIUNE

Asocierea unității de comandă cu unitatea de conectare Înainte de prima utilizare este necesară asocierea ambelor unități ale termo- statului. Asocierea facilitează transferul informațiilor dintre unitatea de comandă și de conectare. Pentru setare se folosește asocierea automată (self-learning).

1. Amplasați cu atenție termostatul pe stativ.

Conectați sursa USB cu cablul micro USB la rețeaua de 230 V, conectați cablul în stativ.

2. Racordați corect unitatea de conectare la sursa de tensiune, întrerupătorul

principal îl comutați în poziția și apăsați lung (min. 10 secunde) butonul M/A, începe să clipească dioda verde pe butonul MANUAL.

3. Pe termostat (emițător) apăsați concomitent lung butoanele și timp

de cca 5 secunde, începe să clipească simbolul

În 1 minut are loc asocierea ambelor unități, dioda verde pe unitatea de conectare încetează să clipească. Dacă doriți să modicați codul de asociere a ambelor unități sau termostatul nu funcționează corect, repetați întregul procedeu de la punctul nr. 1 – codul de asociere se transcrie automat. Testarea comunicării fără r între unități

1. În aplicație ori pe termostat cu butonul setați valoarea temperaturii cu

câteva grade mai mare decât temperatura de cameră actuală.

2. Se aprinde dioda LED roșie pe unitatea de comutare.

3. Dacă dioda LED nu se aprinde, mutați unitatea de comandă mai aproape de

unitatea de comutare.116 Accesibilitatea între unitatea de comandă și cea de comutare este de max. 100 m în teren deschis. În spații interioare accesibilitatea se poate reduce datorită blocării semnalului de pereți și alte obstacole. Întrerupătorul principal Pentru pornirea unității de comutare comutați întrerupătorul în poziția . Dacă sistemul de încălzire nu este utilizat timp mai îndelungat, recomandăm deconectarea unității de comutare (comutați întrerupătorul principal în poziția ). Indicatoare LED (diode) Regim automat În regimul automat va lumina dioda LED roșie în timpul conectării releului ieșire de către termostat. Regim manual Apăsați butonul MANUAL, se aprinde dioda LED verde. Receptorul va în regim manual și nu va reacționa la comenzile din termostat. După conectarea releului ieșire (pornirea dispozitivului racordat) apăsați butonul M/A, se aprinde dioda roșie. Pentru ieșirea din regimul manual apăsați din nou butonul MANUAL, dioda LED verde se stinge. Reglarea ceasului, calendarului Apăsaţi butonul , începe să clipească setarea. Cu butoanele setați succesiv următoarele valori (ținând butoanele avansați mai repede): Ziua – Luna – Anul – Ora – Minuta. Valoarea setată o conrmați apăsând butonul . Pentru încheierea setării apăsați butonul sau așteptați 30 de secunde. După încheierea setării se așează numărul zilei actuale: 1 – luni 2 – marți 3 – miercuri 4 – joi 5 – vineri 6 – sâmbătă 7 – duminică REGIMURI TERMICE Regim vacanță Setarea temperaturii constante pe o perioadă de timp mai lungă. Apăsați lung (5 secunde) butonul , începe să clipească valoarea orei. Eliberați butonul și apăsați-l din nou timp de 5 secunde. Se așează simbolul va clipi numărul de zile. Prin apăsarea repetată a butoanelor setați numărul de zile (se pot seta de la 1 la 99 zile). Numărul de zile setat îl conrmați apăsând butonul , începe să clipească valoarea temperaturii.117 Prin apăsarea repetată a butoanelor setați temperatura solicitată. Conrmați apăsând butonul , va așat simbolul . Dacă doriți să modicați ulterior temperatura setată în regimul vacanță, apăsați repetat butonul . Regimul vacanță îl anulați apăsând butonul ori . Regimul Modicare temporară Modicare manuală de scurtă durată a temperaturii. În regimul Auto apăsați repetat butoanele pentru modicarea setării temperaturii, are loc salvarea automată. Va așat simbolul

Acest regim va întrerupt automat la prima modicare termică programată (în colțul dreapta sus va clipi timpul rămas până la modicare + ora) ori se poate întrerupe prin apăsarea butonului

Regimul OFF Regim anti-îngheț, temperatura constantă 5 °C. În regimul Auto apăsați de 2× butonul , în colțul din dreapta sus va așată temperatura 5 °C. Pentru anularea regimului apăsați butonul . Regimul Modicare orară de scurtă durată Modicarea manuală de scurtă durată a temperaturii în limita de la 1 la 9 ore. În regimul Auto apăsați lung butonul , în colțul stânga sus începe să clipească setarea orei. Prin apăsarea repetată a butoanelor setați perioada în timpul căreia va valabilă modicarea temperaturii în limita de la 1 la 9 ore, rezoluție 1 oră. Conrmați apăsând butonul . Apoi setați temperatura solicitată cu butoanele . În colțul din stânga sus va clipi timpul rămas până la modicare + ora, ori se poate întrerupe prin apăsarea butonului . Regimul HOLD Schimbarea manuală permanentă a temperaturii. În regimul Auto apăsați lung butonul , în dreapta jos va așată inscripția HOLD. Setați temperatura solicitată a temperaturii cu butoanele , va avea loc salvarea automată. Temperatura setată va valabilă pe toată perioada, până când nu anulați regimul HOLD. Eventuale modicări programate ale temperaturii nu vor realizate. Pentru anularea funcției HOLD apăsați butonul . Regimul setării programului termic Setarea evoluției temperaturii de-a lungul unei zile întregi (6 modicări termice în cadrul zilei). Apăsați butonul PRG, va clipi numărul zilei (1–7 = luni până duminică). Prin apăsarea repetată a butoanelor selectați zilele solicitate. Programul ecare zi separat – clipește numărul zilei selectate Programul luni până vineri – clipește Programul sâmbătă până duminică – clipește Programul toată săptămâna – clipește118 Selectați programul ales și conrmați cu butonul

Clipește valoarea orei de începere a primei modicări termice, setați ora prin apăsarea repetată a butoanelor (rezoluție 10 minute), conrmați cu butonul . Începe să clipească valoarea temperaturii, setați prin apăsarea repetată a butoanelor . Sub temperatura setată se va așa P1 = 1. modicare termică în cadrul zilei. Conrmați apăsând butonul . Treceți la setarea începutului modicării termice următoare (sub temperatură va așat P2). În același mod setați ora și temperatura ca la prima modicare termică. Astfel setați succesiv toate 6 modicări termice din cursul zilei (P1 la P6). Perioadele și temperaturile presetate din fabricație sunt următoarele: Luni până Vineri Modicare termică Ora Temperatura P1 6:30 20 °C P2 8:30 16 °C P3 12:00 16 °C P4 14:00 16 °C P5 16:30 21 °C P6 22:30 7 °C Sâmbătă până Duminică Modicare termică Ora Temperatura P1 7:30 20 °C P2 9:30 20 °C P3 11:30 20 °C P4 13:30 20 °C P5 16:30 20 °C P6 22:30 15 °C Iluminarea ecranului Prin apăsarea oricărui buton ecranul va iluminat timp de 15 secunde. Alte setări tehnice Apăsați lung butonul timp de cca 5 secunde. Prin apăsarea repetată a butonului selectați din funcțiile menționate mai jos, valorile le setați prin apăsarea repetată a butoanelor . Interconectarea termostatului cu wi (COFI) Apăsați lung butonul timp de cca 5 secunde. Apoi apăsați butonul timp de 3 secunde.119 Va așat E2 și va clipi simbolul

În aplicația mobilă încheiați asocierea termostatului. Vezi indicațiile Interconectarea termostatului cu rețeaua wi pentru comanda prin aplicație mobilă. Setarea regimului încălzire/răcire Apăsați lung butonul timp de cca 5 secunde. Apăsați 1× butonul . Prin apăsarea repetată a butoanelor setați regimul de încălzire (HEAT) ori răcire (COOL). Conrmați cu butonul . Setarea abaterii temperaturii Abaterea (histerezis) este diferența termică dintre temperatura de pornire și opri- re. Dacă, de exemplu, setați temperatura în regim de încălzire la 20 °C și abaterea la 0,2 °C, termostatul începe să funcționeze, dacă temperatura în cameră scade sub 19,8 °C și se oprește, dacă temperatura atinge 20,2 °C. Apăsați lung butonul timp de cca 5 secunde. Apăsați de 2× butonul și prin apăsarea repetată a butoanelor setați valoarea solicitată (0,2 °C la 2 °C în pași de 0,1 °C). Conrmați cu butonul . Corecția temperaturii ambientale (CAL) Senzorul termic din termostat a fost deja calibrat din fabricație, dar pentru opti- mizare este posibilă efectuarea calibrării temperaturii din încăpere, de exemplu potrivit unui termometru de referință. Apăsați lung butonul timp de cca 5 secunde. Apăsați de 3× butonul și prin apăsarea repetată a butoanelor setați valoarea solicitată (-3 °C la +3 °C în pași de 0,5 °C). Conrmați cu butonul . Sincronizarea orei (SYNC) Apăsați lung butonul timp de cca 5 secunde. Apăsați de 4× butonul și prin apăsarea repetată a butoanelor setați: ON – ora va sincronizată automat cu rețeaua wi; OFF – ora nu va sincronizată cu rețeaua wi și va valabilă reglarea manuală a orei. Conrmați cu butonul . Versiune software Apăsați lung butonul timp de cca 5 secunde. Apăsați de 5× butonul , se așează versiunea software a termostatului. Pentru revenire apăsați butonul . Resetarea termostatului (rESE) Apăsați lung butonul timp de cca 5 secunde. Apăsați de 6× butonul , se așează rESE. Apăsați butonul PRG, va așat -- --. Apăsați din nou butonul PRG, are loc resetarea meniului termostatului și ștergerea tuturor valorilor setate.120 Blocarea tastelor Pe termostat apăsați PRG timp de cca 3 secunde. Are loc blocarea tuturor butoanelor, pe ecranul termostatului în dreapta sus clipește scurt LOC și va așat simbolul . Pentru anularea blocării apăsați din nou butonul PRG timp de cca 3 secunde, clipește scurt UNLO. Setarea blocării în aplicație mobilă: – activarea blocării, – dezactivarea blocării Atenționare: Dacă activați blocajul cu ajutorul aplicației mobile, se poate apoi anula și cu bertonul PRG pe termostat. Grija şi întreţinerea Produsul este proiectat astfel, ca la o manipulare adecvată să funcționeze corect ani îndelungaţi. Iată câteva recomandări pentru o manipulare corectă:

• Înainte de folosirea produsului, citiţi cu atenţie manualul de utilizare.

• Nu expuneţi produsul la lumina directă a soarelui, temperatură şi umiditate extremă şi la variaţii bruşte de temperatură. S-ar diminua precizia detectării.

• Nu amplasaţi produsul în locuri expuse vibraţiilor şi zguduiturilor – ar putea provoca deteriorarea lui.

• Nu expuneţi produsul la presiune excesivă, izbituri, praf, temperatură sau umiditate extremă – ar putea provoca defectarea funcţionalităţii produsu- lui, scurtarea autonomiei energetice, deteriorarea bateriilor şi deformarea componentelor de plastic.

• Nu expuneţi produsul la ploaie nici umiditate, stropi sau jeturi de apă.

• Pe produs nu aşezaţi surse de foc deschis, de ex. lumânare aprinsă etc.

• Nu amplasaţi produsul în locuri fără ux de aer îndestulător.

• Nu introduceţi în oriciile de aerisire niciun fel de obiecte.

• Nu interveniţi la circuitele electrice interne ale produsului – aceasta ar putea provoca deteriorarea lui şi încetarea automată a valabilităţii garanţiei. Produsul trebuie reparat doar de un specialist calicat.

• La curăţare folosiţi cârpă nă şi umedă. Nu folosiţi diluanţi nici detergenţi – ar putea zgâria părţile de plastic şi întrerupe circuitele electrice.

• Nu scufundaţi produsul în apă sau în alte lichide.

• În caz de deteriorare sau defectare a produsului nu efectuaţi singuri niciun fel de reparaţii. Predaţi-l spre reparare la magazinul în care l-aţi cumpărat.
