Produkttyp	Programmierbarer Funkthermostat
Marke und Modell	Emos P56211
Kategorie	Raumthermostat
Abmessungen (Steuereinheit)	40 × 138 × 96 mm
Abmessungen (Schalteinheit)	37 × 86 × 86 mm
Stromversorgung (Sender)	5 V / 1,5 A über Micro-USB (Adapter im Lieferumfang)
Stromversorgung (Empfänger)	230 V AC / 50 Hz
Temperaturmessbereich	0 °C bis 40 °C
Messgenauigkeit	±1 °C bei 20 °C
Temperatureinstellbereich	5 °C bis 35 °C (Schritte von 0,5 °C)
Einstellbare Hysterese	0,2 °C bis 2 °C (Schritte von 0,1 °C)
Funkkommunikationsfrequenz	868 MHz (max. 25 mW e.r.p.)
Integriertes WiFi	2,4 GHz (max. 25 mW e.i.r.p.), nur 2,4 GHz kompatibel
Funkreichweite (Sender-Empfänger)	Bis zu 100 m im freien Raum
Maximale Schaltlast	230 V AC, 16 A ohmsch / 4 A induktiv
Anzeige	LCD-Bildschirm mit Hintergrundbeleuchtung (15 s)
Heizmodi	Automatisch, Manuell (Hold, Temporär, Boost), Urlaub, Frostschutz (AUS)
Wochenprogrammierung	Bis zu 6 Zeiträume pro Tag, Modi 7 Tage, 5+2, 24h
Steuerung per App	Mobile App EMOS GoSmart (iOS/Android)
Tastensperre	Ja (vom Thermostat oder der App)
Pflege	Mit einem weichen, leicht feuchten Tuch reinigen; keine Lösungsmittel verwenden
Sicherheit	Vor der Installation Stromversorgung unterbrechen; Installation durch qualifiziertes Personal empfohlen
Lieferumfang	Steuereinheit, Schalteinheit, Halterung, USB-Adapter, Micro-USB-Kabel, Anleitung

Häufig gestellte Fragen - P56211 Emos

Wie koppele ich die Steuereinheit und die Schalteinheit?

Legen Sie den Thermostat in die Halterung und schließen Sie ihn an. Setzen Sie am Empfänger den Hauptschalter auf Position I und halten Sie die Taste M/A gedrückt (10 s), bis die grüne LED blinkt. Drücken Sie am Thermostat gleichzeitig die Tasten PRG und ▼ für 5 s. Das Funksymbol blinkt. Nach 1 Minute ist die Kopplung abgeschlossen (grüne LED leuchtet dauerhaft).

Wie verbinde ich den Thermostat über die App mit dem WiFi?

Laden Sie die App EMOS GoSmart herunter. Drücken Sie am Thermostat 5 s lang PRG, dann 3 s lang ▶ (das Display zeigt E2). Fügen Sie in der App ein Gerät hinzu, wählen Sie 'Thermostat (WiFi)', wählen Sie Ihr 2,4-GHz-Netzwerk und folgen Sie den Anweisungen. Bestätigen Sie, dass das WiFi-Symbol schnell blinkt. Das Gerät erscheint nach 2 Minuten in der App.

Wie stelle ich den Urlaubsmodus ein?

Drücken Sie die Taste ▶ für 5 s, lassen Sie los, dann erneut für 5 s. Das Urlaubssymbol wird angezeigt. Stellen Sie die Anzahl der Tage (1 bis 99) mit den Tasten ▲/▼ ein, bestätigen Sie mit ▶, stellen Sie dann die gewünschte Temperatur ein und bestätigen Sie. Zum Abbrechen drücken Sie dreimal ▶.

Wie setze ich den Thermostat zurück?

Drücken Sie PRG für 5 s, dann drücken Sie 6 Mal ▶, bis 'rESE' angezeigt wird. Drücken Sie PRG (das Display zeigt '-- ---'), dann erneut PRG, um den Reset zu bestätigen.

Was ist die maximale Last, die der Empfänger unterstützt?

Der Empfänger kann eine maximale ohmsche Last von 16 A bei 230 V AC und eine maximale induktive Last von 4 A schalten.

Kann ich ein 5-GHz-WiFi-Netzwerk verwenden?

Nein, der Thermostat unterstützt nur das 2,4-GHz-Netzwerk. Stellen Sie sicher, dass Ihr Router auf dieser Frequenz sendet.

Wie sperre ich die Tasten des Thermostats?

Drücken Sie PRG für 3 s. Die Meldung 'LOC' blinkt und das Sperrsymbol erscheint. Zum Entsperren wiederholen Sie den Vorgang (Meldung 'UNLO').

Wie wechsle ich vom Heizmodus in den Kühlmodus?

Drücken Sie PRG 5 s, dann einmal ▶. Wählen Sie mit ▲/▼ 'HEAT' (Heizen) oder 'COOL' (Kühlen) und bestätigen Sie mit ▶.

Was tun, wenn die Funkkommunikation fehlschlägt?

Überprüfen Sie die Reichweite (max. 100 m im freien Raum). Nähern Sie die Einheiten an. Wiederholen Sie den vollständigen Kopplungsvorgang. Wenn das Problem weiterhin besteht, prüfen Sie, ob der Empfänger eingeschaltet ist und der Hauptschalter auf Position I steht.

Wie reinige ich den Thermostat?

Verwenden Sie ein weiches, leicht feuchtes Tuch. Verwenden Sie keine Lösungsmittel oder Scheuermittel. Tauchen Sie das Gerät niemals in Wasser.

BEDIENUNGSANLEITUNG P56211 Emos

Das drahtlose Thermostat P56211 ist zur Steuerung von Heiz- und Klimaanlagen bestimmt.

Wichtige Hinweise

Lesen Sie sich vor dem ersten Gebrauch die Bedienungsanleitung für den Thermostat, den Kessel oder für die Klimaanlage aufmerksam durch.

Schalten Sie vor der Installation die elektrische Stromzufuhr ab!

Es wird empfohlen, die Installation von einem qualifizierten Mitarbeiter vornehmen zu lassen!

Halten Sie bei der Installation die vorgeschriebenen Normen ein.

Technische Spezifikation:

Schaltlast: max. 230 V AC; 16 A für Widerstandsbelastung; 4 A für Induktionsbelastung

Temperaturmessung: 0 °C bis 40 °C, Abweichung 0,1 °C; Genauigkeit ±1 °C bei 20 °C

Temperatureinstellung: 5 °C bis 35 °C in 0,5 °C-Schritten

Diffusion der eingestellten Temperatur: 0,2 °C bis 2 °C in 0,1 °C-Schritten

Betriebstemperatur: 0 °C bis 40 °C

Anschluss der Einheiten: mit Funksignal 868 MHz, 25 mW effektive Strahlungsleistung max.

Reichweite der Sendeeinheit: bis zu 100 m im freien Raum

Wi-Fi-Frequenz: 2,4 GHz, 25 mW e.i.r.p. (äquivalente isotrope Strahlungsleistung) max.

Stromversorgung:

Steuerungseinheit (Sender): 5 V/1,5 A

Schalteinheit (Empfänger): 230 V AC/50 Hz

im Lieferumfang enthalten: USB-Adapter 5 V/1,5 A, Micro-USB-Kabel 1,5 m Maße:

Steuerungseinheit: 40 × 138 × 96 mm

Schalteinheit: 37 × 86 × 86 mm

Beschreibung des Thermostats (der Sendeeinheit) – Symbole und Schaltflächen (siehe Abb. 1)

1 – Nummer des Wochentages

2 - Zeit

3 - WLAN-Signalempfang

3.1 – Drahtlose Kommunikation mit der Empfängereinheit

4 – Kühlung ✉ Heizmodus

5 – Eingestellte Temperatur

6 - Menü-Sperrfunktion

7 - Urlaubsmodus

8 – temporäre Temperaturänderung

9 - Modus HOLD

10 – Aktuelle Raumtemperatur

11 – Programmeinstellungen

12 – Einstellung von Datum und Uhrzeit

13 – Funktionsauswahl, Auswahlbestätigung

14 – temporäre Temperaturänderung; Navigieren in Einstellungen

15 – zurück zum Grundmenü

Thermostatständer (siehe Abb. 2)

1 – Micro-USB-Eingang zum Anschluss des Stromversorgungskabels

2 – Entfernen des Thermostats vom Ständer (zuerst den unteren Teil des Thermostats)

Beschreibung des Empfängers (der Schalteinheit) (siehe Abb. 3)

1 - Hauptschalter

Stellung ⊖ aus

Stellung I-an

2 - M/A-Taste (rote LED)

3 - MANUAL-Taste (grüne LED)

Vorgehensweise bei der Abnahme des Vorderteils von der Schalteinheit (s. Abb. 4)

2, 3 – Drücken Sie mit dem Schraubendreher auf das Innenschloss und entfernen Sie die Frontabdeckung.

4, 5 – Schließen Sie die Drähte gemäß dem Schaltplan an die markierten Klemmen an, rasten Sie die Abdeckung ein.

Mobile App

Der Thermostat kann über die mobile App für iOS oder Android bedient werden.

Laden Sie sich die App „EMOS GoSmart“ für Ihr Gerät herunter.

QR-Code zum Herunterladen der Android-App

QR-Code zum Herunterladen der iOS-App

Beschreibung der Registrierung und Anmeldung in der App (siehe Abb. 5)

Zur Verwendung der mobilen App müssen Sie sich zuerst registrieren. Hierfür klicken Sie auf die Schaltfläche Registrieren.

Geben Sie das Land und die E-Mail-Adresse ein, setzen Sie den Haken um der Benutzervereinbarung zuzustimmen und klicken Sie auf Bestätigungscode holen. Geben Sie den Bestätigungscode ein, der an Ihre E-Mail-Adresse gesendet wurde. Legen Sie dann ein Passwort für Ihr Konto fest und klicken Sie auf die Schaltfläche Fertig.

Aktivieren Sie nach eigenem Ermessen die Datenanalyse-/Personalisierungsoptionen und klicken Sie auf Zur Applikation übergehen.

Verbindung des Thermostats mit dem WLAN-Netz zur Bedienung über die mobile App (siehe Abb. 6)

Drücken Sie die Taste 5 Sekunden lang.

Drücken Sie dann die Taste für ca. 3 Sekunden.

E2 wird angezeigt und das Symbol blinkt.

Klicken Sie in der App auf Gerät hinzufügen, den Zugang zur Position genehmigen.

Manuelle Gerätesuche Kleine Haushaltsgeräte – Thermostat (WLAN) oder Andere – Andere (WLAN) auswählen.

Wählen Sie ein 2,4-GHz-WLAN-Netzwerk aus, geben Sie das Passwort ein und klicken Sie auf Weiter.

Haken setzen bei Bestätigen, dass die Kontrollleuchte schnell blinkt und auf Weiter klicken.

Innerhalb von 2 Minuten wird der ausgewählte Thermostat in der Anwendung angezeigt.

Klicken Sie auf den grünen Pfeil rechts, der Thermostat wird der Anwendung hinzugefügt.

Klicken Sie dann auf das Thermostat-Symbol in der Anwendung, das Grund-Steu-erungsmenü wird angezeigt.

Anmerkung:

Wenn der Thermostat nicht gekoppelt werden kann, wiederholen Sie den gesamten Vorgang erneut.

5-GHz-WLAN-Netzwerk wird nicht unterstützt.

Über die App kann der Thermostat von max. 1 Benutzer bedient werden. Sofern ein weiterer Benutzer den Thermostat bedienen möchte, muss sich der vorhergehende Benutzer in der App ab, abmelden.

Beschreibung des Grundmenüs der mobilen App (siehe Abb. 7)

Klicken Sie auf das Thermostat-Symbol in der App, das Grund-Steuerungsmenü wird angezeigt.

1. Thermostatstatus(ON – Ein/OFF – Aus) – Frostschutzmodus, fest eingestellte Temperatur von 5 °C

2. Einstellen des Temperaturmodus (detaillierte Informationen im Handbuch, siehe TEMPERATURMODI)

Automatik A

Manuell – siehe HOLD-Modus

Temporär – siehe Modus Temporäre Änderung

Boost – siehe Temporäre Stundenänderung

Urlaub – siehe Urlaubsmodus

3. Zeitplan (siehe Abb. 8)

1 – Zeitabschnitt hinzufügen

2 – Zeitabschnitt löschen

3 – Tage anzeigen

Jeder Tag kann in max. 6 Zeitabschnitte unterteilt werden.

Im 7-Tage-Modus können die Temperatureinstellungen eines Tages auf mehrere Tage kopiert werden (siehe Abb. 9).

Beispiel:

Klicken Sie lange auf das Symbol von Donnerstag, es erscheint ein Menü mit weiteren Tagen, markieren Sie sie diese orange, indem Sie auf sie klicken und bestätigen sie sie.

Das Temperaturprogramm für Donnerstag wird auf Montag, Dienstag, Mittwoch kopiert.

4. Einstellung (siehe Abb. 10)

1 – Zurücksetzen des Thermostats auf die Werkseinstellungen
2 - Tastensperre
3 – Korrektur der Umgebungstemperatur (-3 °C bis +3 °C in 0,5 °C-Schritten)
4 – Systemmodus Heiz-/Kühlbetrieb
5 - Kalendermodus (7 Tage, 5+2, 24 Std.)

5. Symbol für den Thermostatmodus

Heizen

Kühlen

Aus

1. Symbol für den Temperaturmodus
2. Temperatureinstellung
3. Aktuelle Raumtemperatur
4. Eingestellte Temperatur

10. Temperatureinstellung

1. Netzwerkinformationen des Geräts, Ändern des Namens in der App, Standortinformationen, Hinzufügen eines Symbols auf dem Desktop und weitere detaillierte Einstellungen

Löschen des Thermostats aus der Anwendung (siehe Abb. 11)

Klicken Sie lange auf das Thermostatsymbol, markieren Sie es mit einem Häkchen und klicken Sie dann auf das Papierkorbsymbol. Das Thermostat wird gelöscht.

Benutzerübersicht/Passwortänderung/App-Update

Klicken Sie auf das Symbol knten rechts und dann auf das Symbol oben rechts.

Das nächste Einstellungsmenü wird angezeigt.

INSTALLATION

Hinweis:

Trennen Sie die Heizanlage vorm Auswechseln des Thermostats von der elektrischen Hauptspannungsquelle in Ihrer Wohnung. Somit verhindern Sie einen möglichen Stromunfall.

Montage des Thermostats (siehe Abb. 2)

Befestigen Sie den Thermostat am Ständer, welcher im Lieferumfang enthalten ist.

Schließen Sie die USB-Quelle (ist im Lieferumfang enthalten) mit dem angeschlossenen Micro-USB-Kabel an ein 230-V-Netz an.

Schließen Sie das Micro-USB-Kabel am unteren Ständerteil an.

Thermostat-Standort

Der Standort des Thermostats (der Sendeeinheit) ist von großer Bedeutung für die Funktion des Thermostats.

Wählen Sie einen Ort, wo sich die Familienmitglieder am häufigsten aufhalten – am besten an der Innenwand, wo die Luft frei zirkuliert und wo keine direkte Sonneneinstrahlung vorhanden ist.

Positionieren Sie den Thermostat nicht in der Nähe von Wärmequellen (von Fernsehgeräten, Radiatoren, Kühlschränken) oder in der Nähe von Türen. Wenn Sie diese Empfehlungen nicht beachten, ist eine korrekte Aufrechterhaltung der Raumtemperatur nicht möglich.

Schaltschema für die Schalteinheit

Anschlussschema für die Pumpe/das motorisierte Ventil


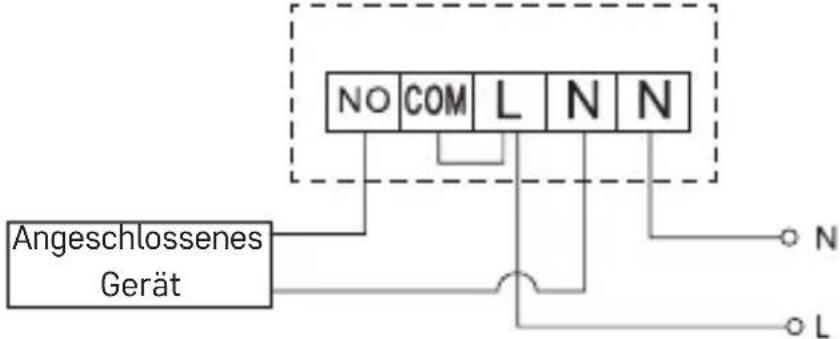

Anschlussschema für die Fußbodenheizung


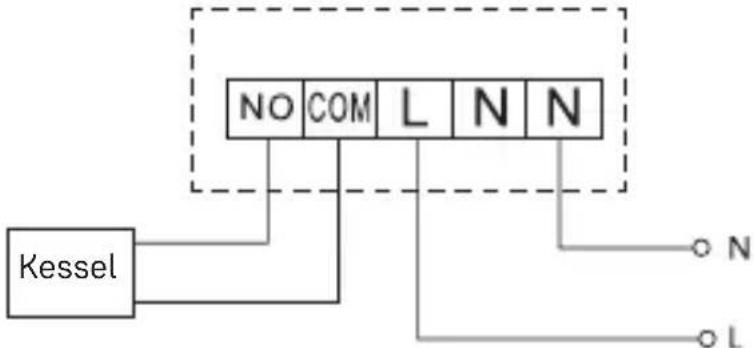

Anschlussschema für den Kessel

- Das vorinstallierte Draht-Verbindungsteil wird nicht angeschlossen.

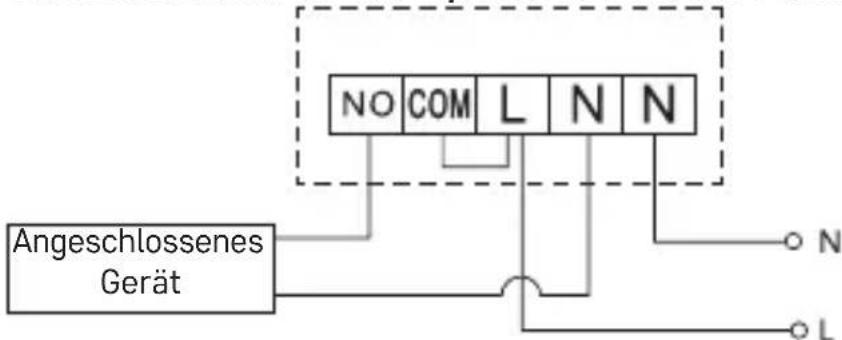

Anschlussschema für das Expansionsventil/den elektrischen Antrieb

INBETRIEBNAHME

Verbinden der Steuereinheit mit der Schalteinheit

Vor der ersten Verwendung müssen beiden Thermostateinheiten verbunden werden.

Durch die Verbindung wird der Informationsaustausch zwischen der Steuer- und der Schalteinheit ermöglicht.

Zum Einstellen wird die automatische Verbindung (Self-Learning) verwendet.

1. Befestigen Sie den Thermostat vorsichtig am Ständer.
   Schließen Sie die USB-Quelle mit dem USB-Kabel an ein 230-V-Netz an. Schließen Sie das Kabel an den Ständer an.
2. Schließen Sie die richtige Schalteinheit an die Spannungsquelle an, schalten Sie den Hauptschalter in die Position | um und halten Sie die M/A-Taste lange (mindesten 10 Sekunden) gedrückt, die grüne Diode auf der MANUAL-Taste beginnt zu blinken.
3. Halten Sie am Thermostat (Sender) die Tasten und für etwa 5 Sekunden gleichzeitig gedrückt, das Symbol • beginnt zu blinken.

Innerhalb 1 Minute werden beide Einheiten miteinander verbunden, die grüne Diode an der Schalteinheit hört auf zu blinken.

Wenn Sie den Verbindungscode von beiden Einheiten ändern möchten oder der Thermostat nicht richtig funktioniert, wiederholen Sie den gesamten Verbindungsvorgang ab Punkt 1 - der Verbindungscode wird automatisch überschrieben.

Testen der drahtlosen Kommunikation zwischen den Einheiten

1. In der App oder durch die Taste am Thermostat stellen Sie die den Temperaturwert mehrere Grad höher als die aktuelle Raumtemperatur ein.
2. Die rote LED-Diode an der Schalteinheit leuchtet.
3. Wenn die LED-Diode nicht leuchtet, stellen Sie die Steuereinheit näher zu Schalteinheit auf.

Die Reichweite zwischen der Steuer- und Schalteinheit beträgt max. 100 m v im offenen Bereich.

In Innenräumen kann die Reichweite infolge von Signalblockierungen durch Wände und andere Hindernisse geringer sein.

Hauptschalter

Zum Einschalten der Schalteinheit schalten Sie den Schalter in die Position um. Wenn die Heizanlage längere Zeit nicht verwendet wird, wird empfohlen, die Schalteinheit auszuschalten (Hauptschalter in die Position ○) umschalten.

LED-Anzeigen (Dioden)

Automatischer Modus

Im automatischen Modus blinkt die rote LED-Diode, wenn das Ausgangsrelais durch den Thermostat eingeschaltet wird.

Manueller Modus

Betätigen Sie die Taste MANUAL, die grüne LED-Diode leuchtet.

Der Empfänger befindet sich dann im manuellen Modus und reagiert nicht auf Befehle vom Thermostat.

Zum Einschalten des Ausgangsrelais (Einschalten des angeschlossenen Geräts) betätigen Sie die M/A-Taste, die rote Diode an der Taste leuchtet auf.

Zum Ausschalten des manuellen Modus betätigen Sie erneut die Taste MANUAL, die grüne LED-Diode erlischt.

Einstellung der Uhr, des Kalenders

Drücken Sie die Taste ① die Einstellung beginnt zu blinken.

Stellen Sie mit den Tasten A sukzessive die folgenden Werte ein (wenn Sie die Tasten halten, geht der Einstellungsvorgang schneller vonstatten):

Tag – Monat – Jahr – Stunde – Minute.

Bestätigen Sie den eingestellten Wert mit der Taste▶▶

Drücken Sie die Taste 🏠 oder warten Sie 30 Sekunden, um die Einstellung abzuschließen.

Nach Abschluss der Einstellungen wird die Nummer des aktuellen Tags angezeigt:

1 - Montag

2 – Dienstag

3 – Mittwoch

4 – Donnerstag

5 – Freitag

6 - Samstag

7 - Sonntag

TEMPERATURMODI

Urlaubsmodus

Einstellung einer konstanten Temperatur für einen längeren Zeitraum.

Drücken Sie die ▶Taste 5 Sekunden lang, der Zeitwert beginnt zu blinken.

Lassen Sie die Taste▶los und drücken Sie sie erneut für 5 Sekunden.

Das Symbol wird angezeigt und die Anzahl der Tage blinkt.

Durch wiederholtes Betätigen der Tasten stellen Sie die Anzahl der Tage ein (es können 1 bis 99 Tage eingestellt werden).

Bestätigen Sie die eingestellte Anzahl der Tage mit der Taste▶, der Temperaturwert beginnt zu blinken.

Durch wiederholtes Betätigen der Tasten ∧ stellen Sie die gewünschte Temperatur ein.

Bestätigen Sie mit der Taste, das Symbol wird angezeigt.

Um zusätzlich den Temperatursollwert für den Urlaubsmodus zu ändern, drücken Sie die Taste ▲ wiederholt.

Sie können den Urlaubsmodus durch Drücken der Taste▶der abbrechen.

Modus Vorübergehende Änderung

Kurzfristige manuelle Temperaturänderung.

Drücken Sie im Auto-Modus die Tasten wiederholt ∧ um die Temperatureinstellung zu ändern, diese wird automatisch gespeichert.

Es wird folgendes Symbol angezeigt

Dieser Modus wird automatisch bis zum ersten programmierten Temperaturwechsel unterbrochen (die verbleibende Zeit bis zum Wechsel + Stunden blinkt in der oberen linken Ecke) oder kann durch Drücken der Taste unterbrochen werden.

Modus OFF

Frostschutzmodus, dauerhafte Temperatureinstellung von 5 °C.

Drücken Sie im Automodus 2× die Taste▶▶, in der oberen rechten Ecke wird die Temperatur von 5 °C angezeigt.

Um den Modus zu beenden, drücken Sie die Taste

Modus Temporäre Stundenänderung

Kurzfristige manuelle Temperaturänderung im Bereich von 1 bis 9 Stunden.

Drücken Sie im Auto-Modus lange auf die Taste ▶▶, die Zeiteinstellung in der oberen linken Ecke beginnt zu blinken.

Durch wiederholtes Drücken der Tasten ∧ Stellen Sie die Zeit ein, für

die die Temperaturänderung im Bereich von 1 bis 9 Stunden gültig sein soll, Auflösung 1 Std.

Bestätigen Sie durch Drücken der Taste Stellen Sie dann mit den Tasten

√ die gewünschte Temperatur ein.

In der oberen linken Ecke werden die verbleibende eingestellte Zeit + Stunden blinken, oder es kann durch die Taste unterbrochen werden.

Modus HOLD

Dauerhafte manuelle Temperaturänderung.

Drücken Sie im Auto-Modus die Taste▶▶, das HOLD-Symbol wird unten rechts angezeigt.

Stellen Sie den gewünschten Temperaturwert mit den Tasten ein, es erfolgt eine automatische Speicherung.

Der eingestellte Temperaturwert ist solange gültig, bis Sie den Modus HOLD löschen.

Eventuelle programmierte Temperaturänderungen werden nicht ausgeführt.

Zum Aufheben der Funktion HOLD betätigen Sie die Taste erneut.

Temperaturprogrammeinstellungsmodus

Einstellung des Temperaturverlaufs für den gesamten Tag (6 Temperaturänderungen innerhalb eines Tags).

Drücken Sie die Taste PRG, die Tagesnummer wird blinken (1–7 = Montag bis Sonntag).

Wählen Sie die gewünschten Tage durch wiederholtes Betätigen der Tasten^^.

Programm Jeder Tag separat – die Nummer des ausgewählten Tags blinkt

Programm Montag bis Freitag – blinkt 12345

Programm Samstag bis Sonntag – blinkt 67

Programm Ganze Woche – blinkt 1234567

Wählen Sie das gewählte Programm und bestätigen Sie mit der Taste▶▶.

Die Uhrzeit für den Beginn der ersten Temperaturänderung blinkt, stellen Sie die Uhrzeit durch wiederholtes Betätigen der Tasten ein (Auflösung 10

Minuten), bestätigen Sie mit der Taste ▶▶.

Der Temperaturwert beginnt zu blinken, stellen Sie diesen durch wiederholtes Betätigen der Tasten ein.

Unter der eingestellten Temperatur wird P1 = 1. Temperaturänderung innerhalb eines Tags angezeigt.

Bestätigen Sie durch Drücken der Taste ▶▶1. Stellen Sie nun den Beginn der zweiten Temperaturänderung ein (unter der Temperatur wird P2 angezeigt).

Stellen Sie die Uhrzeit und Temperatur auf die gleiche Weise wie bei der ersten Temperaturänderung ein.

Stellen Sie auf diese Weise sukzessive alle 6 Temperaturänderungen innerhalb eines Tags (P1 bis P6) ein.

Nachfolgend sind die Werkseinstellungen für die Uhrzeit und Temperatur angegeben:

Montag bis Freitag

Temperaturänderung Uhrzeit Temperatur
P1 6:30 20 °C
P2 8:30 16 °C
P3 12:00 16 °C
P4 14:00 16 °C
P5 16:30 21 °C
P6 22:30 7 °C

Samstag bis Sonntag

Temperaturänderung Uhrzeit Temperatur
P1 7:30 20 °C
P2 9:30 20 °C
P3 11:30 20 °C
P4 13:30 20 °C
P5 16:30 20 °C
P6 22:30 15 °C

Displaybeleuchtung

Durch Betätigen einer beliebigen Taste wird das Display für einen Zeitraum von 15 Sekunden beleuchtet.

Weitere technische Einstellungen

Drücken Sie die Taste 5 Sekunden lang.

Drücken Sie die Taste ▶▶wiederholt, um eine der unten aufgeführten Funktionen auszuwählen, und stellen Sie die Werte durch wiederholtes Drücken der Tasten ∧ ein.

Verbindung des Thermostats mit WLAN (COFI)

Drücken Sie die Taste 5 Sekunden lang.

Drücken Sie dann die Taste▶für ca. 3 Sekunden.

E2 wird angezeigt und das Symbol blinkt.

Beenden Sie die Kopplung des Thermostats in der mobilen App.

Siehe Anweisungen Verbindung des Thermostats mit dem Wi-Fi-Netz zur Bedienung über die mobile App.

Einstellung des Heiz-/Kühlmodus

Drücken Sie die Taste 5 Sekunden lang.

Betätigen Sie 1× die Taste ▶▶

Drücken Sie die Tasten ∧ wiederholt, um den Heiz- (HEAT) oder Kühlmodus (COOL) einzustellen.

Bestätigen Sie mit der Taste

Einstellung der Temperaturstreuung di FF

Die Streuung (Hysterese) ist die Temperaturdifferenz zwischen der Ein- und Ausschalttemperatur. Wenn Sie z.B. die Temperatur im Heizsystem auf 20 °C und die Streuung auf 0,2 °C einstellen, beginnt der Kopf zu arbeiten, wenn die Raumtemperatur auf 19,8 °C fällt, und schaltet sich ab, wenn die Temperatur 20,2 °C erreicht.

Drücken Sie die Taste 5 Sekunden lang.

Drücken Sie die Taste▶weimal und drücken Sie die Tasten wiederholt,

um den gewünschten Wert einzustellen (0,2 °C bis 2 °C in 0,1 °C-Schritten).

Bestätigen Sie mit der Taste

Korrektur der Umgebungstemperatur (CAL)

Die Eichung des Temperatursensors im Thermostat ist bereits bei der Herstellung erfolgt, aber zur Optimierung kann die Temperatureichung im Raum z. B. entsprechend dem Referenzthermometer erfolgen.

Drücken Sie die Taste 5 Sekunden lang.

Drücken Sie die Taste ▶ dreimal und stellen Sie durch wiederholtes Drücken der Tasten ▶ den gewünschten Wert ein (-3 °C bis +3 °C in 0,5 °C-Schritten).

Bestätigen Sie mit der Taste

Zeitsynchronisation (SYNC)

Drücken Sie die Taste 5 Sekunden lang.

Drücken Sie die Taste ▶ Mal und stellen Sie sie durch wiederholtes Drücken der Tasten ▶ Folgendes ein:

ON – die Zeit wird automatisch mit dem WLAN-Netzwerk synchronisiert;

AUS – die Zeit wird nicht mit dem WLAN-Netzwerk synchronisiert und die manuelle Uhreinstellung wird gelten.

Bestätigen Sie mit der Taste

Softwareversion

Drücken Sie die Taste 5 Sekunden lang.

Drücken Sie die Taste ▶5 Mal, die Softwareversion des Thermostats wird angezeigt.

Drücken Sie die Taste um zurückzukehren.

Thermostat-Reset (rESE)

Drücken Sie die Taste 5 Sekunden lang.

Drücken Sie die Taste ▶, es wird rESE angezeigt.

Drücken Sie die PRG-Taste, -- -- wird angezeigt.

Drücken Sie die PRG-Taste erneut, das Thermostatmenü wird zurückgesetzt und die eingestellten Werte werden gelöscht.

Tastensperre

Drücken Sie die PRG-Taste am Thermostat für 3 Sekunden.

Alle Tasten werden gesperrt, auf dem Thermostatdisplay blinkt links oben LOC und das Symbol wird angezeigt.

Um die Sperrfunktion aufzuheben, betätigen Sie erneut für ca. 3 Sekunden die PRG-Tasten, UNLO blinkt auf.

Einstellung der Sperre in der mobilen App:

- Aktivierung der Sperre, - Deaktivierung der Sperre

Hinweis:

Wenn Sie die Sperrfunktion mit der mobilen App aktivieren, können Sie diese auch über die PRG-Taste am Thermostat wieder deaktivieren.

Pflege und Instandhaltung

Das Produkt wurde so hergestellt, dass es bei einem sachgemäßen Umgang viele Jahre hält. Hier sind einige Ratschläge für die richtige Bedienung:

• Bevor Sie mit dem Produkt zu arbeiten beginnen, lesen Sie bitte aufmerksam die Bedienungsanleitung durch.
• Setzen Sie das Produkt nicht direktem Sonnenlicht, extremer Kälte und Feuchtigkeit und rapiden Temperaturschwankungen aus. Dies würde die Genauigkeit der Ablesungen senken.
• Stellen Sie das Produkt nicht an Plätze, die anfällig für Vibrationen und Erschütterungen sind – sie können das Produkt beschädigen.

- Setzen Sie das Produkt nicht übermäßigem Druck, Stößen, Staub, hohen Temperaturen oder Feuchtigkeit aus – dies kann Funktionsstörungen an dem Produkt, eine kürzere energetische Haltbarkeit, die Beschädigung der Batterie und die Deformation der Plastikteile verursachen.

- Setzen Sie das Produkt nicht Regen, Feuchtigkeit, tropfendem oder Spritzwasser aus.

- Das Produkt darf nicht an offene Feuerquellen, wie beispielsweise brennende Kerzen u.ä. gestellt werden.

- Stellen Sie das Produkt nicht an Plätze, an denen keine ausreichende Luftzufuhr gewährleistet ist.

- Stecken Sie keine Gegenstände in die Lüftungsöffnungen des Produkts ein.

- Es dürfen keine Eingriffe in die inneren Schaltkreise des Produktes vorgenommen werden – das Produkt könnte beschädigt werden und die Garantie automatisch erlöschen. Das Produkt sollte nur von einem Fachmann repariert werden.

- Verwenden Sie zur Reinigung ein weiches Tuch. Verwenden Sie keine Lösungsmittel oder Reinigungsmittel – sie könnten die Plastikteile zerkratzen und den elektrischen Stromkreis stören.

- Tauchen Sie das Produkt nicht unter Wasser oder in andere Flüssigkeiten.

- Bei Beschädigung oder Mängeln am Gerät nehmen Sie keine eigenständigen Reparaturen vor. Geben Sie es zur Reparatur in die Verkaufsstelle, in der Sie das Produkt erworben haben.

- Dieses Gerät ist nicht für die Verwendung durch Personen vorgesehen (Kinder eingeschlossen), die verminderte körperliche, sensorielle oder geistige

Fähigkeiten haben oder nicht über ausreichende Erfahrung und Kenntnisse verfügen, außer sie haben von einer Person, die für ihre Sicherheit verantwortlich ist, Anweisungen für den Gebrauch des Geräts erhalten oder werden von dieser beaufsichtigt. Kinder müssen beaufsichtigt werden, um sicher zu gehen, dass sie nicht mit dem Gerät spielen.

HINWEIS: Der Inhalt dieser Anleitung darf ohne vorherigen Hinweis geändert werden – aufgrund der eingeschränkten Druckmöglichkeiten können die Symbole unmerklich von den Displaydarstellungen abweichen – der Inhalt dieser Anleitung darf ohne Genehmigung des Herstellers nicht reproduziert werden.

Die Elektroverbraucher nicht als unsortierter Kommunalabfall entsorgen, Sammelstellen für sortierten Abfall bzw. Müll benutzen. Setzen Sie sich wegen aktuellen Informationen über die jeweiligen Sammelstellen mit örtlichen Behörden in Verbindung. Wenn Elektroverbraucher auf üblichen Mülldeponien gelagert werden, können Gefahrstoffe ins Grundwasser einsickern und in den Lebensmittelumlauf gelangen, Ihre Gesundheit beschädigen und Ihre Gemütlichkeit verderben.

Hiermit erklärt, EMOS spol. s r. o. dass der Funkanlagentyp P56211 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://www.emos.eu/download.

Bedieningseenheid (zender): 5 V/1,5 A

Schakeleenheid (ontvanger): 230 V AC/50 Hz

Meegeleverd: USB-adapter 5 V/1,5 A, micro USB-kabel 1,5 m

Afmetingen:

Bedieningseenheid: 40 × 138 × 96 mm

Schakeleenheid: 37 × 86 × 86 mm

Andere technische instellingen

Stel de vergrendeling in de mobiele app in:
