MANUALE UTENTE P56211 Emos

3.1 – comunicazione wireless con l’unità ricevente

4 – modalità rareddamento /riscaldamento 5 – temperatura impostata 6 – blocco menu 7 – modalità vacanza 8 – modica temporanea della temperatura 9 – modalità HOLD 10 – temperatura ambiente attuale 11 – impostazioni del programma 12 – impostazioni di data e ora 13 – selezione della funzione, conferma della selezione 14 – modica temporanea della temperatura; movimento nelle impostazioni 15 – ritorno al menu principale Staa del termostato (vedi Fig. 2) 1 – ingresso micro USB per il collegamento del cavo di alimentazione 2 – rimozione del termostato dalla staa (cominciare dalla parte inferiore del termostato)177 Descrizione del ricevitore (unità di commutazione) (vedi Fig. 3) 1 – interruttore principale posizione – spento posizione – acceso 2 – Pulsante M/A (LED rosso) 3 – Pulsante MANUALE (LED verde) Modalità di rimozione della parte anteriore dell’unità di commutazione (vedi Fig. 4) 2, 3 – Con un cacciavite premere e tenere premuto il blocco interno, rimuovere il coperchio anteriore. 4, 5 – Collegare i li ai terminali contrassegnati secondo lo schema elettrico, chiudere il coperchio. Applicazione mobile Il termostato può essere controllato utilizzando l’applicazione mobile per iOS o Android. Scaricare l’applicazione “EMOS GoSmart” per il proprio dispositivo. Codice QR per scaricare l’applicazione Android Codice QR per scaricare l’applicazione iOS Descrizione della registrazione e dell’accesso all’applicazione (vedi Fig. 5) Per utilizzare l’applicazione mobile, è necessario registrarsi facendo clic sul pulsante Registrare. Inserire il paese e l’indirizzo email, spuntare il consenso alle condizioni contrattuali e fare clic su Ottenere il codice di verica. Inserire il codice di verica inviato al suo indirizzo email. Successivamente impostare la password di accesso all’account e fare clic su Fatto. A propria discrezione spuntare le opzioni Analisi dati/Personalizzazione e fare clic su Vai all’app. Connessione del termostato alla rete Wi-Fi per il controllo tramite applicazione mobile (vedi Fig. 6) Premere a lungo il pulsante per circa 5 secondi. Successivamente premere il pulsante per 3 secondi.178 Compare E2 e lampeggia l’icona

Nell’app fare clic su Aggiungere dispositivo, consentire l’accesso alla posizione. Selezionare la ricerca manuale del dispositivo Piccoli elettrodomestici – Ter- mostato (Wi-Fi) oppure Altro – Altro (Wi-Fi). Selezionare 2,4 GHz rete Wi-Fi, inserire la password e fare clic su Avanti. Spuntare Confermare il lampeggio veloce della spia e fare clic su Avanti. Entro 2 minuti, il termostato selezionato viene visualizzato nell’app. Fare clic sulla freccia verde sulla destra: il termostato sarà aggiunto all’app. Successivamente, nell’applicazione fare clic sull’icona del termostato per visua- lizzare il menu principale di controllo. Nota: Se l’abbinamento fallisce, ripetere l’intera procedura. 5 GHz rete Wi-Fi non è supportata. Il termostato può essere controllato da un massimo di 1 utente contemporanea- mente tramite l’applicazione. Se un altro utente vuole controllare il termostato, l’utente precedente deve uscire dall’applicazione. Descrizione del menu principale dell’applicazione mobile (vedi Fig. 7) Nell’applicazione fare clic sull’icona del termostato per visualizzare il menu principale di controllo.

1. Stato del termostato (ON – Acceso/OFF – Spento) – Modalità antigelo,,

temperatura impostata in modo permanente a 5 °C

2. Impostazione della modalità di temperatura (per le informazioni detta-

gliate vedi MODALITÀ DI TEMPERATURA nel manuale) Automatica Manuale – vedi la modalità HOLD Temporanea – vedi la modalità Modica temporanea Boost – vedi la modalità Modica oraria temporanea Vacanza – vedi la modalità Vacanza

3. Programma (vedi Fig. 8)

1 – aggiunta fascia oraria 2 – cancellazione fascia oraria 3 – visualizzazione giorni (7 days) 7 giorni (Lun → Dom) (5+2 days) 5+2 (Lun → Ven + Sab → Dom) (24 hour) 24 ore Ogni giorno può essere diviso in max. 6 fasce. In modalità 7 giorni è possibile copiare l’impostazione della temperatura di un giorno in più giorni (vedi Fig. 9). Esempio: Premere a lungo sull’icona di giovedì: viene visualizzata l’oerta di altri giorni. Contrassegnare con il colore arancione i giorni desiderati e confermare. Il programma di temperatura del giovedì viene copiato in quello di lunedì, martedì e mercoledì.179

4. Impostazione (vedi Fig. 10)

1 – reset delle impostazioni di fabbrica del termostato 2 – blocco tasti 3 – correzione della temperatura ambiente (da -3 °C a +3 °C con incrementi di 0,5 °C) 4 – modalità di sistema riscaldamento/rareddamento 5 – modalità di calendario (7 giorni, 5+2, 24 h)

5. Icona della modalità del termostato

riscaldamento rareddamento spento

6. Icona della modalità di temperatura

7. Impostazione della temperatura

8. Temperatura ambiente attuale

9. Temperatura impostata

10. Impostazione della temperatura

11. Informazioni di rete del dispositivo, modica del nome nell’app, infor-

mazioni sulla posizione, aggiunta dell’icona alla schermata Home e altre impostazioni dettagliate Cancellazione del termostato dall’app (vedi Fig. 11) Premere a lungo sull’icona del termostato, mettere il segno di spunta e fare clic sull’icona del cestino: il termostato verrà cancellato. Panoramica utente/modica password/update applicazione In basso a destra fare clic sull’icona e successivamente sull’icona in alto a destra. Viene visualizzato il menu di altre impostazioni. INSTALLAZIONE Avvertenza: Prima di sostituire il termostato, scollegare l’impianto di riscaldamento dalla rete elettrica principale del proprio appartamento. Questo per prevenire possibili scosse elettriche. Montaggio del termostato (vedi Fig. 2) Posizionare il termostato sulla staa in dotazione. Collegare l’alimentatore USB (in dotazione) con il cavo micro USB allegato alla rete elettrica a 230 V. Inserire il cavo micro USB nella parte inferiore della staa. Posizione del termostato La posizione del termostato (dell’unità trasmittente) inuisce in modo signicativo sul suo funzionamento. Scegliere un luogo dove i membri della famiglia soggiornano più spesso, prefe- ribilmente su una parete interna, dove l’aria circoli liberamente e la luce diretta del sole non arrivi.180 Non posizionare il termostato vicino a fonti di calore (televisori, radiatori, frigori- feri) o vicino alle porte. In caso di mancato rispetto di questi consigli, il termostato non manterrà correttamente la temperatura ambiente. Schema elettrico dell’unità di commutazione Schema di collegamento della pompa/valvola motorizzata Pompa/ valvola Schema di collegamento del riscaldamento a pavimento Dispositivo connesso Schema di collegamento del caldaia Caldaia

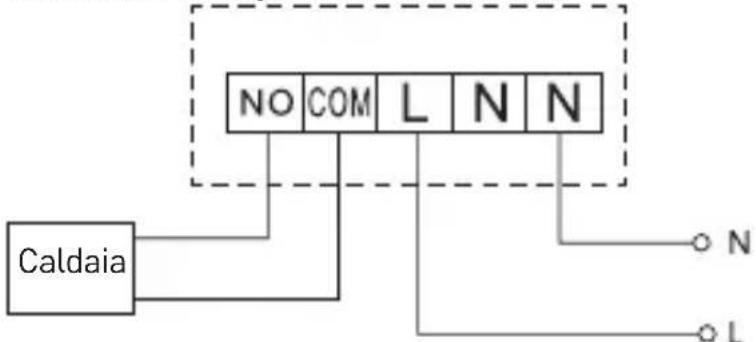

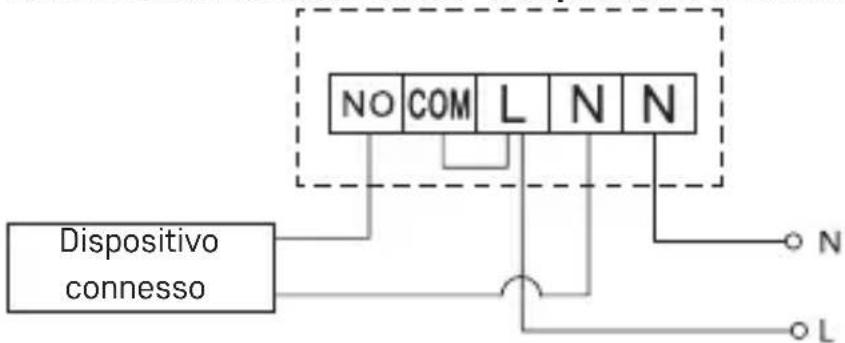

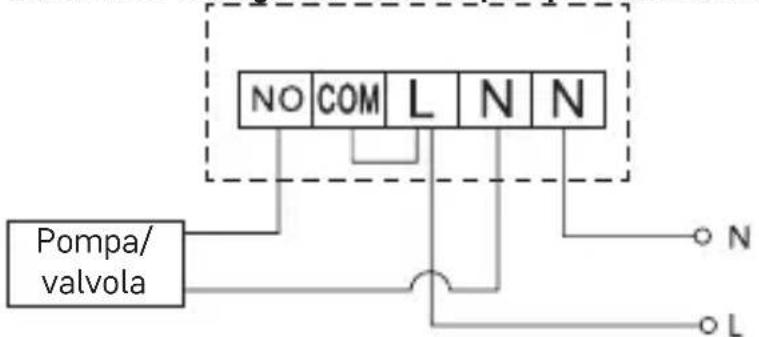

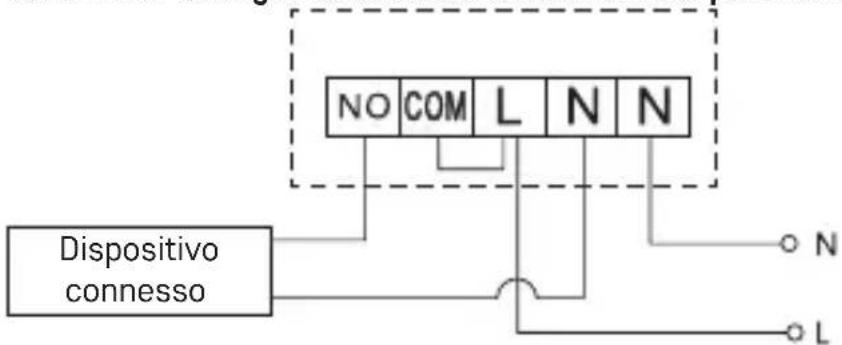

• L’accoppiatore a lo preinstallato non sarà collegato. Schema elettrico della valvola di espansione/azionamento elettrico Dispositivo connesso181

Abbinamento dell’unità di controllo all’unità di commutazione Prima del primo utilizzo, è necessario abbinare le due unità del termostato. L’abbinamento consente il trasferimento di informazioni tra l’unità di controllo e quella di commutazione. L’abbinamento automatico (“self-learning”) serve per l’impostazione.

1. Posizionare con cautela il termostato sulla staa.

Collegare l’alimentatore USB con il cavo micro USB alla rete elettrica a 230 V, collegare il cavo alla staa.

2. Collegare correttamente l’unità di commutazione alla sorgente di tensione,

portare l’interruttore principale in posizione e premere a lungo (per almeno 10 secondi) il pulsante M/A; il diodo verde sul pulsante MANUAL inizia a lampeggiare.

3. Sul termostato (trasmettitore) premere contemporaneamente a lungo i

pulsanti e per circa 5 secondi, inizia a lampeggiare l’icona . Entro 1 minuto entrambe le unità sono abbinate, il LED verde dell’unità di com- mutazione smette di lampeggiare. Per modicare il codice di abbinamento di entrambe le unità oppure se il termo- stato non funziona correttamente, ripetere l’intera procedura di abbinamento dal punto 1 – il codice di abbinamento viene automaticamente sovrascritto. Test della comunicazione wireless tra le unità

1. Nell’app oppure con il pulsante sul termostato impostare un valore di

temperatura di qualche grado superiore alla temperatura ambiente attuale.

2. Il LED rosso dell’unità di commutazione si accende.

3. Se il LED non si accende, avvicinare l’unità di comando all’unità di com-

mutazione. La distanza tra l’unità di controllo e quella di commutazione è di massimo 100 m in spazio aperto. In ambienti chiusi, la portata potrebbe ridursi a causa del blocco del segnale da parte di pareti e altri ostacoli. Interruttore principale Per accendere l’unità di commutazione, portare l’interruttore in posizione . Se l’impianto di riscaldamento non viene utilizzato per un lungo periodo di tempo, si consiglia di spegnere l’unità di commutazione (portare l’interruttore principale in posizione

Indicatori LED (diodi) Modalità automatica In modalità automatica, il LED rosso si illumina quando il relè di uscita viene acceso dal termostato. Modalità manuale Premere il pulsante MANUAL, il LED verde si accende. Il ricevitore in modalità manuale e non reagisce ai comandi dal termostato. Per commutare il relè di uscita (accensione del dispositivo collegato) premere il pulsante M/A, il diodo rosso sullo stesso si accende.182 Per disattivare la modalità manuale, premere nuovamente il pulsante MANUAL, il LED verde si spegne. Impostazioni dell’ora e del calendario Premere il pulsante , le impostazioni iniziano a lampeggiare. Utilizzare i pulsanti per impostare gradualmente i seguenti valori (tenere premuti i pulsanti per spostarsi più velocemente): Giorno – Mese – Anno – Ore – Minuti. Premere il pulsante per confermare il valore impostato. Per completare le impostazioni, premere il pulsante oppure attendere 30 secondi. Al termine dell’impostazione, comparirà il numero del giorno corrente: 1 – lunedì 2 – martedì 3 – mercoledì 4 – giovedì 5 – venerdì 6 – sabato 7 – domenica

MODALITÀ DI TEMPERATURA

Modalità vacanza Impostazione di una temperatura costante per un periodo di tempo più lungo. Premere a lungo (5 secondi) il pulsante , il valore del tempo inizia a lam- peggiare. Rilasciare il pulsante e premerlo di nuovo per 5 secondi. Viene visualizzata l’icona , il numero di giorni inizia a lampeggiare. Premere ripetutamente i pulsanti per impostare il numero di giorni (da 1 a 99). Confermare il numero di giorni impostato premendo il pulsante , il valore della temperatura inizia a lampeggiare. Premere ripetutamente i pulsanti per impostare la temperatura richiesta. Confermare premendo il pulsante , compare l’icona . Per modicare successivamente la temperatura impostata per la modalità vacanza, premere ripetutamente il pulsante . Per annullare la modalità vacanza, premere il pulsante oppure . Modalità Modica temporanea Modica manuale della temperatura a breve termine. In modalità Auto, premere ripetutamente i pulsanti per modicare l’im- postazione della temperatura; il salvataggio è automatico. Compare l’icona . Questa modalità si interrompe automaticamente alla prima variazione della temperatura programmata (in alto a sinistra lampeggia il tempo rimanente alla variazione + orologio) oppure può essere interrotta premendo il pulsante . Modalità OFF Modalità antigelo, temperatura impostata in modo permanente a 5 °C.183 In modalità Auto, premere 2 volte il pulsante , in alto a destra viene visua- lizzata la temperatura 5 °C. Per annullare la modalità premere il pulsante . Modalità Modica oraria temporanea Modica manuale della temperatura breve, tra 1 e 9 ore. In modalità Auto, premere a lungo il pulsante , in alto a sinistra inizia a lam- peggiare l’impostazione dell’ora. Premere ripetutamente i pulsanti per impostare la durata della modica della temperatura tra 1 e 9 ore, con risoluzione di 1 h. Confermare premendo il pulsante . Con i pulsanti impostare la tem- peratura richiesta. In alto a sinistra lampeggia il tempo rimanente impostato + orologio; in alternativa, l’impostazione può annullata premendo il pulsante . Modalità HOLD Modica manuale permanente della temperatura. In modalità Auto, premere il pulsante , in basso a destra compare l’icona HOLD. Con i pulsanti impostare il valore richiesto della temperatura; il salva- taggio è automatico. La temperatura impostata sarà sempre valida nché non annullerai la modalità HOLD. Le eventuali variazioni programmate della temperatura non saranno eettuate. Per annullare la funzione HOLD premere il pulsante . Modalità di impostazione del programma di temperatura Impostazione della temperatura nel corso della giornata (6 variazioni di tempe- ratura in un giorno). Premere il pulsante PRG, lampeggia il numero del giorno (1–7 = da lunedì a domenica). Premendo ripetutamente i pulsanti selezionare i giorni richiesti. Programma Ogni giorno separatamente – lampeggia il numero del giorno selezionato Programma Da Lunedì a Venerdì – lampeggia Programma Da Sabato a Domenica – lampeggia Programma Tutta la settimana – lampeggia Selezionare il programma richiesto e confermare con il pulsante . Lampeggia il valore dell’ora di inizio della prima variazione di temperatura, im- postare l’ora premendo ripetutamente i pulsanti (risoluzione 10 minuti) e confermare con il pulsante . Il valore della temperatura inizia a lampeggiare; impostare premendo ripetuta- mente i pulsanti . Sotto la temperatura impostata compare P1 = 1a variazione di temperatura nell’ambito della giornata. Confermare premendo il pulsante . Passare all’impostazione dell’inizio della seconda variazione di temperatura (sotto la temperatura compare P2). Impostare l’ora e la temperatura come nella prima variazione della temperatura.184 Impostare in questo modo tutte le 6 variazioni di temperatura durante il giorno (da P1 a P6). I tempi e le temperature preimpostati in fabbrica sono i seguenti: Da Lunedì a Venerdì Variazione della temperatura Ora Temperatura P1 6:30 20 °C P2 8:30 16 °C P3 12:00 16 °C P4 14:00 16 °C P5 16:30 21 °C P6 22:30 7 °C Da Sabato a Domenica Variazione della temperatura Ora Temperatura P1 7:30 20 °C P2 9:30 20 °C P3 11:30 20 °C P4 13:30 20 °C P5 16:30 20 °C P6 22:30 15 °C Retroilluminazione del display Premendo un pulsante qualsiasi, il display si illumina per 15 secondi. Altre impostazioni tecniche Premere a lungo il pulsante per circa 5 secondi. Premere ripetutamente il pulsante per selezionare una delle funzioni sotto riportate; i valori vengono impostati premendo ripetutamente i pulsanti . Collegamento del termostato al Wi-Fi (COFI) Premere a lungo il pulsante per circa 5 secondi. Successivamente premere il pulsante per 3 secondi. Compare E2 e lampeggia l’icona . Nell’applicazione mobile completare l’abbinamento del termostato. Vedi le istruzioni Collegamento del termostato a una rete Wi-Fi per il controllo tramite applicazione mobile. Impostazione della modalità riscaldamento/rareddamento Premere a lungo il pulsante per circa 5 secondi. Premere 1 volta il pulsante . Premere ripetutamente il pulsante per impostare la modalità di riscalda- mento (HEAT) oppure rareddamento (COOL).185 Confermare con il pulsante

Impostazione della dispersione della temperatura La dispersione (isteresi) è la dierenza termica tra le temperature di accensione e spegnimento. Ad esempio, se nel sistema di riscaldamento la temperatura viene impostata a 20 °C e la dispersione a 0,2 °C, il termostato entra in funzione quando la temperatura ambiente scende a 19,8 °C e si spegne quando la temperatura raggiunge i 20,2 °C. Premere a lungo il pulsante per circa 5 secondi. Premere 2 volte il pulsante e premendo ripetutamente i pulsanti impostare il valore richiesto (da 0,2 °C a 2 °C con incrementi di 0,1 °C). Confermare con il pulsante . Correzione della temperatura ambiente (CAL) Il sensore di temperatura del termostato è già stato calibrato in fabbrica, ma per ottimizzarlo è possibile calibrare la temperatura ambiente in base a un termometro di riferimento. Premere a lungo il pulsante per circa 5 secondi. Premere 3 volte il pulsante e premendo ripetutamente i pulsanti impostare il valore richiesto (da -3 °C a +3 °C con incrementi di 0,5 °C). Confermare con il pulsante . Sincronizzazione del tempo (SYNC) Premere a lungo il pulsante per circa 5 secondi. Premere 4 volte il pulsante e premendo ripetutamente i pulsanti impostare: ON – il tempo sarà sincronizzato con quello della rete Wi-Fi; OFF – il tempo non sarà sincronizzato con quello della rete Wi-Fi e rimane valido il tempo impostato manualmente. Confermare con il pulsante . Versione software Premere a lungo il pulsante per circa 5 secondi. Premere 5 volte il pulsante ; viene visualizzata la versione software del termostato. Per ritornare premere il pulsante . Reset del termostato (rESE) Premere a lungo il pulsante per circa 5 secondi. Premere 6 volte il pulsante , compare rESE. Premere il pulsante PRG, compare -- --. Premere nuovamente il pulsante PRG per resettare il menu del termostato e cancellare i valori impostati. Blocco tasti Sul termostato premere il pulsante PRG per circa 3 secondi. Tutti i pulsanti sono bloccati, in alto a sinistra del display del termostato compare brevemente LOC e si accende l’icona . Per disattivare il blocco premere nuovamente il pulsante PRG per circa 3 secondi, compare brevemente UNLO.186 Impostazione del blocco tasti nell’applicazione mobile: – attivazione del blocco, – disativazzione del blocco Avvertenza: Il blocco tasti attivato tramite l’applicazione mobile può essere disattivato anche mediante il pulsante PRG sul termostato. Cura e manutenzione Il prodotto è progettato per funzionare in modo adabile per molti anni se utilizzato correttamente. Ecco alcuni suggerimenti per un uso corretto:

• Prima di iniziare ad usare il prodotto, leggere attentamente il manuale d’uso.

• Non esporre il prodotto a luce solare diretta, freddo estremo, umidità e sbalzi di temperatura.Ciò ridurrebbe la precisione di rilevamento.

• Non posizionare il prodotto in luoghi soggetti a vibrazioni o urti – potrebbero danneggiarlo.

• Non esporre il prodotto a pressioni eccessive, urti, polvere, temperature elevate o umidità – questi fattori possono causare malfunzionamenti del prodotto, ridurre la sua durata energetica, provocare danni alle pile e defor- mazione delle parti in plastica.

• Non esporre il prodotto a pioggia, umidità o gocce e schizzi d’acqua.

• Non posizionare sul prodotto fonti di amme libere, come per es. candele accese.

• Non collocare il prodotto in luoghi con usso d’aria insuciente.

• Non inserire oggetti nei fori di ventilazione del prodotto.

• Non manomettere i circuiti elettrici interni del prodotto – si rischia di dan- neggiarlo e di invalidare automaticamente la garanzia.Per la riparazione del prodotto rivolgersi esclusivamente al personale qualicato.

• Per la pulizia, utilizzare un panno morbido leggermente inumidito.Non utilizzare solventi o detergenti – potrebbero graare le parti in plastica e danneggiare i circuiti elettrici.

• Non immergere il prodotto in acqua o altri liquidi.

• Non cercare di riparare da soli il prodotto eventualmente danneggiato o difet- toso.Per la riparazione rivolgersi al punto di vendita dove è stato acquistato.
