Produkta veids	Termostats/vārsta kontrolieris
Zīmols	Emos
Modelis	P5640S

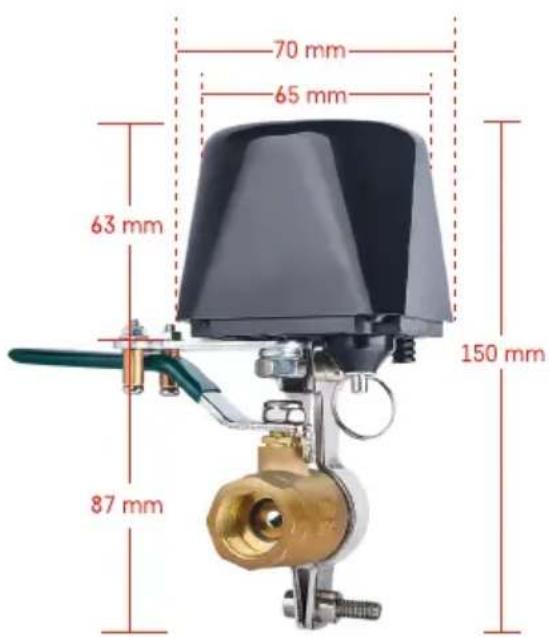

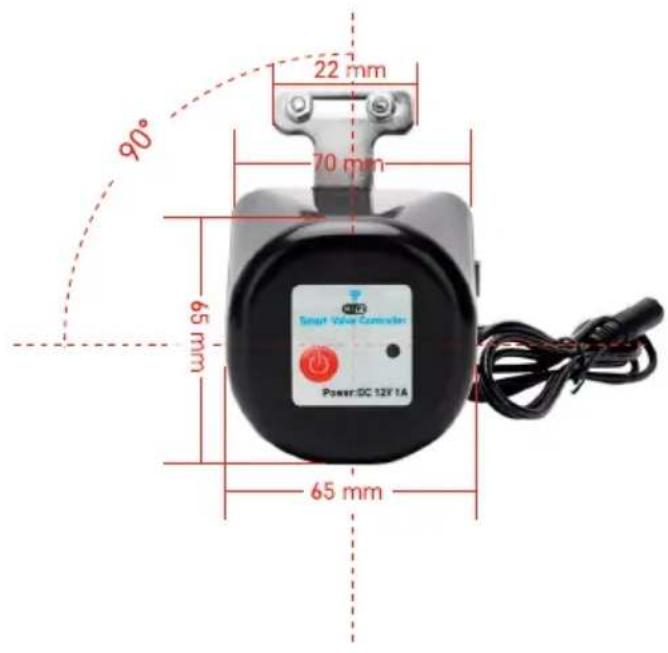

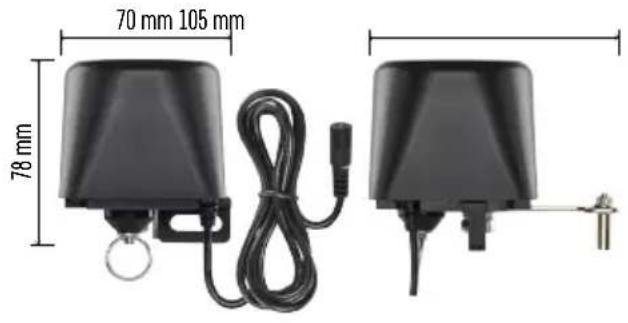

Izmēri (vadība)	70 x 65 x 150 mm (aptuveni)
Barošana	Maiņstrāvas adapteris 230 V / līdzstrāvas 12 V, 1 A komplektā
WiFi frekvence	2,4 GHz, 25 mW e.i.r.p. maks.
Maksimālais vārsta spiediens	1,6 MPa
Saderīgie vārsta izmēri	1/2", 3/4", 1", 1 1/4"
Atvēršanās/aizvēršanās laiks	5 līdz 10 sekundes
Griezes moments	30 līdz 60 kg/cm
Barošanas kabeļa garums	0,9 m
Vadības kabeļa garums	1,4 m
Mobilā lietotne	EMOS GoSmart (iOS/Android)
Galvenās funkcijas	Manuāla vadība, WiFi savienošana pārī, laika programmēšana, taimeris, nejaušais režīms, manuālā drošība
Apkope un tīrīšana	Mīksts, nedaudz mitrs audums, bez šķīdinātāja
Drošība	Nenirt ūdenī, nepakļaut mitrumam, remonts jāveic kvalificētam speciālistam
Rezerves daļas un remontējamība	Remonts jāveic speciālistam; garantija zaudē spēku, ja veikta neatļauta iejaukšanās
Vispārīga informācija	Lietošanas instrukcija pieejama vairākās valodās, bezmaksas lejupielāde

Bieži uzdotie jautājumi - P5640S Emos

Kā savienot vārsta vadību ar lietotni?

Pievienojiet barošanu, turiet nospiestu (7 sekundes) ieslēgšanas pogu, līdz zilā LED sāk mirgot. Lietotnē noklikšķiniet uz 'Pievienot ierīci', izvēlieties 'Valve controller P5640S' un sekojiet norādēm. WiFi tīklam jābūt 2,4 GHz.

Ko darīt, ja vārsts ir iesprūdis vai negriežas?

Izmantojiet manuālo drošību: pavelciet vadības savienojumu, manuāli pagrieziet vārstu par 90°, pēc tam atlaidiet un noregulējiet sviru. Pārbaudiet arī, vai vadības un vārsta centri ir izlīdzināti.

Kā iestatīt taimeri?

Lietotnē dodieties uz izvēlni 'Programmu iestatījumi' un izvēlieties 'Atpakaļskaitīšana'. Iestatiet intervālu (maks. 11h59) un noklikšķiniet uz zilās bultiņas. Ierīce ieslēgsies vai izslēgsies pēc šī laika.

Vai ierīce darbojas strāvas padeves pārtraukuma gadījumā?

Jā, varat izmantot manuālo drošību, lai manuāli atvērtu/aizvērtu vārstu. Turklāt lietotnē varat iepriekš iestatīt vēlamo stāvokli (aizvērts, atvērts vai pēdējais stāvoklis) pārtraukuma gadījumā.

Kā izveidot automātiskās pārslēgšanas grafiku?

Lietotnē dodieties uz 'Programmu iestatījumi', pēc tam uz 'Grafiks'. Noklikšķiniet uz '+', iestatiet laiku, dienas un vārsta stāvokli (ieslēgts/izslēgts), pēc tam saglabājiet. Aktivizējiet grafiku ar zilo slēdzi.

Kāpēc zilā LED nemirgo savienošanas pārī laikā?

Pārliecinieties, ka esat turējis nospiestu (7 sekundes) ieslēgšanas pogu. Pārbaudiet, vai barošana ir pievienota un Zigbee vārteja ir pareizi savienota. Savienošanas pārī režīms ilgst tikai 30 sekundes.

Kādu WiFi tīklu izmantot?

WiFi tīklam jābūt 2,4 GHz. 5 GHz tīkli netiek atbalstīti. Pārliecinieties arī, vai mobilajā ierīcē ir ieslēgti GPS un Bluetooth.

Kā tīrīt ierīci?

Izmantojiet mīkstu, nedaudz mitru audumu. Nekad neizmantojiet šķīdinātāju vai agresīvus tīrīšanas līdzekļus, jo tie var saskrāpēt plastmasu un sabojāt shēmas.

Vai es varu dalīt vadību ar citu lietotāju?

Jā, lietotnē dodieties uz opcijām (ikona apakšējā labajā stūrī), pēc tam 'Share Device'. Varat uzaicināt citu lietotāju pārvaldīt ierīci.

Ko darīt, ja savienošana pārī neizdodas?

Atkārtojiet procedūru: pārbaudiet, vai Zigbee vārteja un WiFi maršrutētājs darbojas, tuviniet ierīces, un pārliecinieties, ka esat 2,4 GHz tīklā. Atiestatiet vadību, ilgi nospiežot pogu.

LIETOŠANAS INSTRUKCIJA P5640S Emos

Drošības norādījumi un brīdinājumi 2

Tehniskā specifikācija....3

lerīces apraksts....4

Uzstādīšana un montāža....5

Mobilā lietotne....6

Vadība un funkcijas 8

BUJ par problēmu novēršanu....12

Drošības norādījumi un brīdinājumi

pirms ierīces lietošanas rūpīgi izlasiet lietošanas instrukciju.

ņemiet vērā šajā instrukcijā minētos drošības norādījumus.

• Neaizskariet ierīces iekšējās elektriskās kēdes, jo šādi var sabojāt ierīci un garantija tiek automātiski anulēta. Ierīce ir jāremontē tikai kvalificētam speciālistam.
• Tīriet ierīci ar nedaudz samitrinātu mīkstu drānu. Nelietojiet škīdinātājus vai tīrīšanas līdzekļus, jo tie var saskrāpēt plastmasas daļas un izraisīt elektrisko kēžu koroziju.
• Neizmantojiet ierīci elektromagnētisko lauku izstarojošu ierīču tuvumā.
• Nepakļaujiet produktu pārmērīga spēka, triecienu, putekļu, augstas temperatūras vai mitruma ietekmei, jo tas var izraisīt ierīces darbības klūmes vai plastmasas daļu deformāciju.
• Neievietojiet priekšmetus ierīces atverēs.
  • Nemērciet ierīci ūdenī.
• Sargājiet ierīci no kritieniem un triecieniem.
• Izmantojiet ierīci tikai saskaṇā ar šajā rokasgrāmatā sniegtajiem norādījumiem.
• Ražotājs nav atbildīgs par bojājumiem, kas ir radušies ierīces nepareizas lietošanas dēļ.
• Šī ierīce nav paredzēta lietošanai personām (tostarp bērniem), kuru fiziskā, uztveres vai garīgā nespēja vai pieredzes un zināšanu trūkums neļauj to droši lietot, ja vien par viņu drošību atbildīgā persona tos neuzrauga vai neinstruē par ierīces lietošanu. Bērni vienmēr ir jāuzrauga, un viņi nedrīkst spēlēties ar ierīci.

Tehniskā specifikācija

Wi-Fi frekvence: 2,4 GHz, maks. 25 mW e.i.r.p. (ekvivalentā izotropi izstarotā jauda)

Värsta spiediens: 1,6 MPa

Värsta izmërs: 1/2, 3/4 collas, 1 un 1 1/4 colla

Aizvēršanas laiks: 5–10 sekundes

Atvēršanas laiks: 5–10 sekundes

Griezes moments: 30–60 kg/cm

Strāvas padeve: adapters, 230 V mainstrāva/12 V līdzstrāva, 1 mA (iekļauts komplektā)

Adaptera vada garums: 0,9 m

Vadības ierīces vada garums: 1,4 m

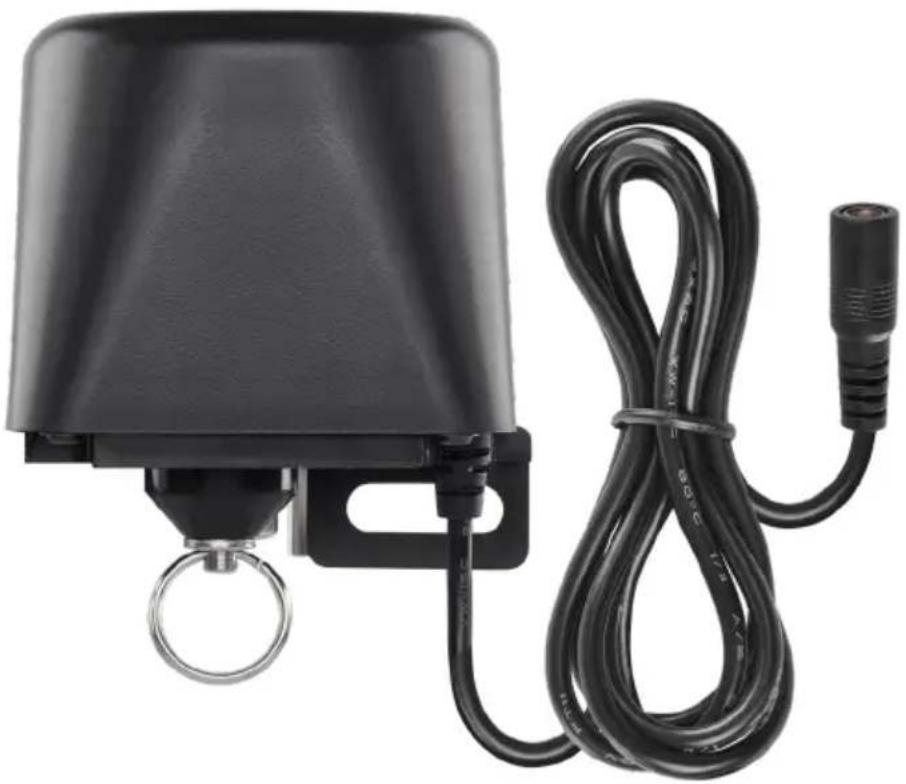

1 - vārsta vadības svira
2 - vārsta rokturis
3 - vārsta ass
4 - montāžas skava
5 - manuālā drošības ierīce
6 - montāžas atvērums
7 - barošanas vads
8 – vārsta vadības ierīces centrālā ass

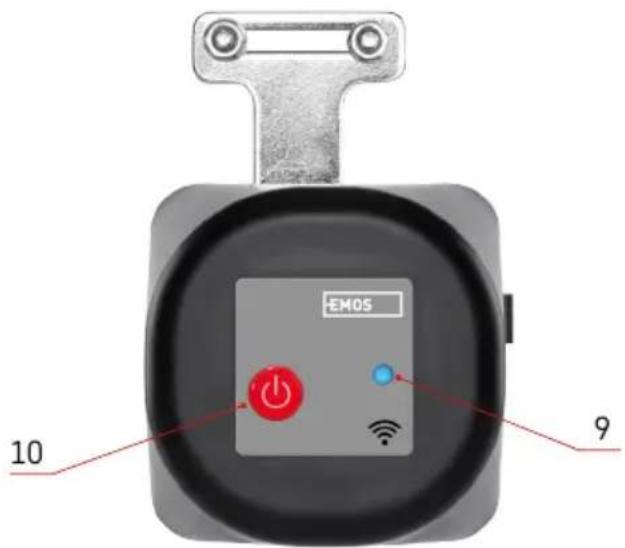

9 – gaismas diožu indikators
10 - ieslēgšanas poga

Uzstādīšana un montāža

lerīce ir jāuzstāda santehnikim.

Vārsts ir jāuzstāda vietā, kur tas var pilnībā atvērties un aizvērties.

1. Piestipriniet montāžas skavu pie caurules, pēc tam uzstādiet to vārsta regulatora montāžas atverē un stingri pievelciet skrūves.
2. Novietojiet regulatoru tā, lai tā svira pārklātos ar vārsta rokturi.
3. Vārsta regulatora sviru ar divām skrūvēm var pievilkt tā, lai tā būtu stingri piestiprināta abās vārsta roktura pusēs.

Manuālā drošības ierīce

Bojājuma vai strāvas padeves pārtraukuma gadījumā rīkojieties, kā ir minēts turpmāk.

1. Pavelciet un turiet drošības ierīci.
2. Manuāli pagrieziet vārsta regulatoru par 90°, lai atvērtu/aizvērtu vārstu.
3. Atlaidiet drošības ierīci un uzmanīgi pārvietojiet sviru, lai vārpstu fiksētu vietā.

Mobilā lietotne

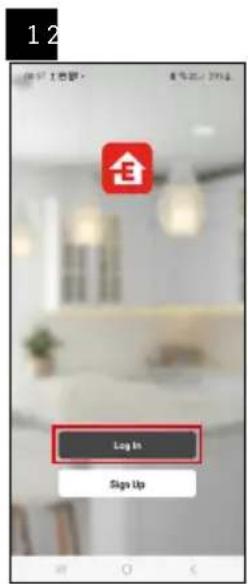

Lejupielādējiet savā ierīcē lietotni EMOS GoSmart.

Ja jau esat izmantojis šo lietotni, pieskarieties pogai Pieteikties.

Ja neesat, pieskarieties pogai Registrēties un registrējieties.

Savienošana pārī ar lietotni

(ja jau izmantojat värteju, izlaidiet šo darbību)

Pievienojiet värtejai strāvas kabeli un iespējojiet GPS un Bluetooth savienojumu savā mobilajā ierīcē.

Lietotnē pieskarieties Pievienot ierīci.

Kreisajā pusē pieskarieties GoSmart sarakstam un ikonai Smart Multi Gateway IP-1000Z.

Izpildiet lietotnē sniegtās norādes un ievadiet sava 2,4 GHz Wi-Fi tīkla nosaukumu un paroli.

Värteja tiek savienota pārī ar lietotni divās minūtēs.

Piezīme. Ja vārteju neizdodas savienot pārī, atkārtojiet procesu un pārbaudiet iestatījumus, izmantojot vārtejas rokasgrāmatu. 5 GHz Wi-Fi tīkli nav piemēroti.

Vārsta regulatora savienošana pārī ar lietotni

Pieslēdziet regulatoru strāvas padevei.

Ilgi (septiņas sekundes) spiediet ieslēgšanas pogu, un sāks mirgot zila gaismas diode – uz 30 sekundēm tiek aktivizēts savienošanas pārī režīms.

Lietotnē pieskarieties Pievienot ierīci.

Pieskarieties sarakstam GoSmart kreisajā pusē un ikonai P5640S.

Izpildiet lietotnē sniegtās norādes un ievadiet sava 2,4 GHz Wi-Fi tīkla nosaukumu un paroli.

Regulators tiek savienots pārī ar lietotni divās minūtēs. Zilā gaismas diode pārstāj mirgot un turpina degt.

Piezīme. Ja vārsta regulatoru neizdodas savienot pārī, atkārtojiet procesu. 5 GHz Wi-Fi tīkli nav piemēroti.

Vadība un funkcijas

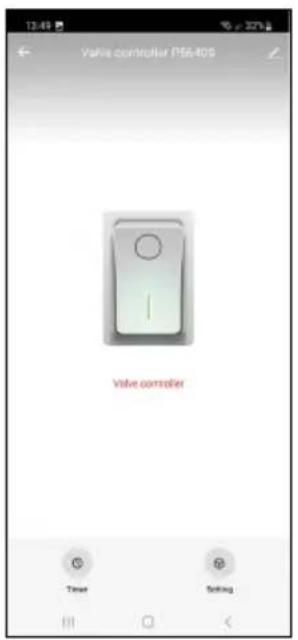

Lietotnes izvēlne

Ātrās ieslēgšanas (zaļā ikona)/izslēgšanas (pelēkā ikona) poga

Izslēgšanas stāvoklis (vārsts aizvērts)

leslēgšanas stāvoklis (vārsts atvērts)

Pieklüstiet programmas iestatijumiem

Iestatiet regulatora noklusējuma stāvokli strāvas padeves pārtraukuma gadījumā

Paplašinātie iestatījumi

Programmu iestatīšana

Laika atskaite

lerīce izslēdzas/ieslēdzas pēc noteikta laika perioda (atkarībā no vārsta pašreizējā stāvokļa).

lestatiet laiku (maks. 11 stundas 59 minūtes) un pie- skarieties zilajai bultiņai. Sākas laika atskaite.

Pieskaroties atkritnes ikonai, iestatijums tiek dzēsts.

Grafiks

leplāno automātisku aktivizēšanu noteiktos laikos (pie-mēram, pirmdien no pulksten 13.00 līdz 15.00 ieslēgts; no 15.00 līdz 17.00 izslēgts...)

Pieskarieties “+” apakšā un iestatiet laiku un dienu (1. nedēļas diena grafikā ir svētdiena), iestatiet vārsta statusu un saglabājiet iestatījumu.

Pieskaroties pārslēgšanas pogai, iestatījums tiek aktivizēts (zils) vai deaktivizēts (pelēks).

Varat pievienot papildu grafikus, pieskaroties “+” apakšā.

Lai dzēstu grafiku, pieskarieties tam un turiet to no- spiestu, un apstipriniet dzēšanu.

leslēgšana un izslēgšanu notiek noteiktā laika periodā atbilstoši iestatītajam biežumam.

Pieskarieties “+” apakšā un iestatiet laika periodu, dienas un laiku, kad vārstam ir jābūt atvērtam un aiz-vērtam, pēc tam saglabājiet.

Pieskaroties pārslēgšanas pogai, iestatījums tiek aktivizēts (zils) vai deaktivizēts (pelēks).

Varat pievienot papildprogrammas, pieskaroties “+” apakšā.

Lai dzēstu grafiku, pieskarieties tam un turiet to nospiestu, un apstipriniet dzēšanu.

lestatītā laika periodā regulators ieslēdzas nejauši izvēlētā laikā uz nejaušu ilgumu.

Pieskarieties “+” apakšā, iestatiet laika periodu, dienas un saglabājiet.

Pieskaroties pārslēgšanas pogai, iestatījums tiek aktivizēts (zils) vai deaktivizēts (pelēks).

Varat pievienot papildprogrammas, pieskaroties “+” apakšā.

Lai dzēstu grafiku, pieskarieties tam un turiet to nospiestu, un apstipriniet dzešanu.

Lēngaita (aizkavēta deaktivizācija)

Pēc ieslēgšanas vārsta regulators automatiski izslēdzas, kad ir pagājis noteikts laika periods (maks. 60 minūtes).

lestatiet laiku un pieskarieties pārslēgšanas pogai, lai iestatījumu aktivizētu (zils) vai deaktivizētu (pelēks).

Regulatora noklusējuma stāvok- la iestatīšana strāvas padeves pārtraukuma gadījumā

Pieskarieties iestatījuma ikonai apakšā pa labi, pieskarieties statusam un atlasiet izvēlēto vārsta statusu: aizvērts/atvērts/atcerēties pēdējo statusu.

Apstipriniet apakšā pa labi.

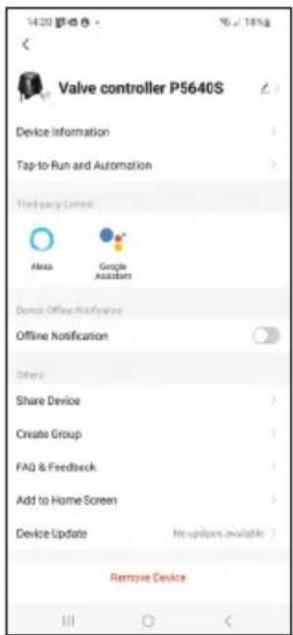

Paplašinātie iestatījumi

• Informācija par ierīci – pamatinformācija par ierīci un tās īpašnieku.
• Pieskarties, lai palaistu, un automatizācija – skatiet ierīcei piešķirtos sižetus un automātiskās iespējas.
• Bezsaistes paziņojums – lai nepieļautu pastāvīgus paziņojumus, paziņojums tiek nosūtīts, ja ierīce ir bezaistē ilgāk nekā 30 minūtes.
• Kopīgot ierīci – iespēja kopīgot ierīces pārvaldību ar citu lietotāju.
• Izveidot grupu – izveido vairāku ieriču grupu, ko var vadīt kopā.
• BUJ un atsauksmes – parāda biežāk uzdotos jautājumus un to risinājumus, kā arī nodrošina iespēju nosūtīt jautājumu/priekšlikumu/atsauksmi tieši mums.
• Pievienot sākumekrānam – pievieno ikonu tālruṇa sākumekrānam.
  Tādējādi ierīce vairs nav jāatver ar lietotni, bet vienkārši jāpieskaras pievienotajai ikonai, lai jūs tiktu novirzīts tieši uz ierīci.
• Atjaunināt ierīci – atjaunina ierīci.

BUJ par problēmu novēršanu

Vārsts nav savā vietā

Pārbaudiet, vai vārsta regulatora centrs un vārsta centrs ir uz vienas ass.

Pretējā gadījumā motors var pārkarst un tikt bojāts.

lestrēdzis vārsts:

vārsta noregulēšanai izmantojiet manuālo drošības ierīci.

Värsta regulatoru neizdodas savienot pārī ar lietotni:

pārbaudiet, vai Zigbee vārteja un Wi-Fi maršrutētājs darbojas pareizi.

Savienošanas pārī laikā ierīcēm ir jābūt savstarpēji tuvu.
