P5640S - Termostat Emos - Bezplatný návod na obsluhu

Typ produktu	Termostat/ovládač ventilu
Značka	Emos
Model	P5640S

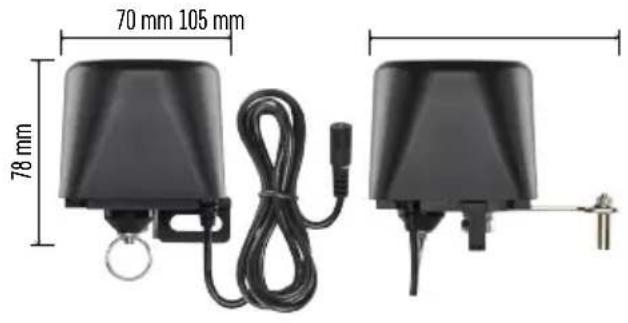

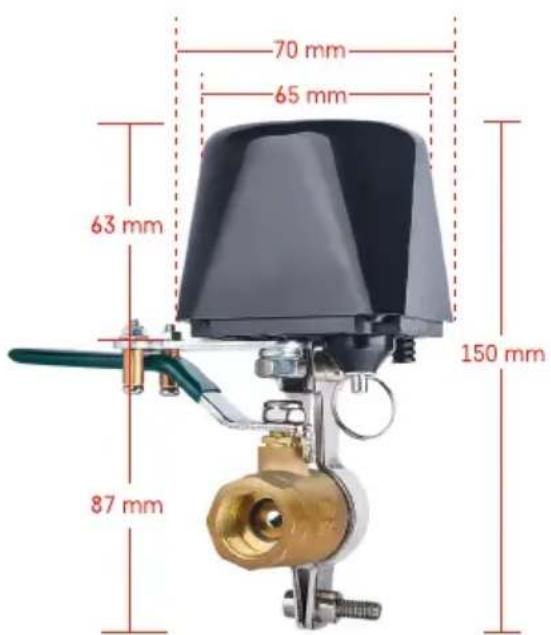

Rozmery (ovládač)	70 x 65 x 150 mm (približne)
Napájanie	Adaptér AC 230 V / DC 12 V, 1 A súčasťou dodávky
Frekvencia WiFi	2,4 GHz, 25 mW e.i.r.p. max.
Maximálny tlak ventilu	1,6 MPa
Rozmery kompatibilných ventilov	1/2", 3/4", 1", 1 1/4"
Čas otvorenia/uzavretia	5 až 10 sekúnd
Krútiaci moment	30 až 60 kg/cm
Dĺžka napájacieho kábla	0,9 m
Dĺžka ovládacieho kábla	1,4 m
Mobilná aplikácia	EMOS GoSmart (iOS/Android)
Hlavné funkcie	Manuálne ovládanie, párovanie WiFi, časový program, časovač, náhodný režim, manuálna poistka
Údržba a čistenie	Mäkká utierka mierne navlhčená, žiadne rozpúšťadlo
Bezpečnosť	Neponárajte, nevystavujte vlhkosti, opravu vykonáva kvalifikovaný odborník
Náhradné diely a opraviteľnosť	Oprava vyhradená odborníkovi; záruka zaniká pri neoprávnenom zásahu
Všeobecné informácie	Návod je k dispozícii v niekoľkých jazykoch, bezplatné stiahnutie

Často kladené otázky - P5640S Emos

Ako spárovať ovládač ventilu s aplikáciou?

Pripojte napájanie, dlho stlačte (7 sekúnd) tlačidlo zapnutia, kým nezačne blikať modrá LED. V aplikácii kliknite na 'Pridať zariadenie', vyberte 'Valve controller P5640S' a postupujte podľa pokynov. WiFi sieť musí byť v pásme 2,4 GHz.

Čo robiť, ak je ventil zaseknutý alebo sa neotáča?

Použite manuálnu poistku: potiahnite spojku ovládača, ručne otočte ventil o 90°, potom uvoľnite a nastavte páku. Skontrolujte tiež, či sú stredy ovládača a ventilu zarovnané.

Ako nastaviť časovač?

V aplikácii prejdite do menu 'Nastavenie programov' a vyberte 'Odpočet'. Nastavte interval (max. 11h59) a kliknite na modrú šípku. Zariadenie sa po uplynutí tohto času zapne alebo vypne.

Funguje zariadenie pri výpadku prúdu?

Áno, môžete použiť manuálnu poistku na ručné otvorenie/zatvorenie ventilu. Okrem toho môžete v aplikácii prednastaviť požadovaný stav (zatvorený, otvorený alebo posledný stav) v prípade výpadku.

Ako vytvoriť plán automatického prepínania?

V aplikácii prejdite na 'Nastavenie programov' a potom 'Plánovanie'. Kliknite na '+', nastavte čas, dni a stav ventilu (zapnutý/vypnutý), potom uložte. Plán aktivujte modrým posúvačom.

Prečo modrá LED počas párovania nebliká?

Uistite sa, že ste dlho stlačili (7 sekúnd) tlačidlo zapnutia. Skontrolujte, či je napájanie pripojené a či je Zigbee brána správne pripojená. Režim párovania trvá iba 30 sekúnd.

Akú WiFi sieť použiť?

WiFi sieť musí byť v pásme 2,4 GHz. Siete 5 GHz nie sú podporované. Uistite sa, že máte na mobile zapnuté GPS a Bluetooth.

Ako čistiť zariadenie?

Použite mäkkú utierku mierne navlhčenú. Nikdy nepoužívajte rozpúšťadlo ani agresívny čistiaci prostriedok, pretože by mohli poškriabať plast a poškodiť obvody.

Môžem zdieľať ovládanie s iným používateľom?

Áno, v aplikácii prejdite do možností (ikona vpravo dole) a potom 'Zdieľať zariadenie'. Môžete pozvať iného používateľa na správu zariadenia.

Čo robiť, ak párovanie zlyhá?

Zopakujte postup: skontrolujte, či Zigbee brána a WiFi router fungujú, priblížte zariadenia k sebe a uistite sa, že ste v sieti 2,4 GHz. Resetujte ovládač dlhým stlačením tlačidla.

NÁVOD NA OBSLUHU P5640S Emos

Kliknutím dole na + prídáte další program.

Technická špecifikácia....3

Popis zariadenia 4

Inštalácia a montáž....5

Mobilná aplikácia....6

Ovládanie a funkcie ....8

Riešenie problémov FAQ....12

Bezpečnostné pokyny a upozornenia

• Nezasahujte do vnútorných elektrických obvodov výrobku – môžete ho poškodit’ a automaticky tým ukončit’ platnosť záruky. Výrobok by mal opravovat’ len kvalifikovaný odborník.
• K čisteniu používajte mierne navlhčenú jemnú utierku. Nepoužívajte rozpúšťadlá ani čistiace prípravky – mohli by poškriabat' plastové časti a narušit' elektrické obvody.
• Nepoužívajte prístroj v blízkosti prístrojov, ktoré majú elektromagnetické pole.
• Nevystavujte výrobok nadmernému tlaku, nárazom, prachu, vysokej teplote alebo vlhkosti – môžu spôsobit poruchu funkčnosti výrobku, plastových častí.
• Do otvorov prístroja nedávajte žiadne predmety.
• Neponárajte prístroj do vody.
• Chráňte prístroj pred pádmi a nárazmi.
• Používajte prístroj iba v súlade s pokynmi uvedenými v tomto návode.
• Výrobca nezodpovedá za škody spôsobené nesprávnym použitím tohto prístroja.
• Tento spotrebič nie je určený pre používanie osobami (vrátane detí), ktorým fyzická, zmyslová alebo mentálna neschopnost' či nedostatok skúseností a znalostí zabraňuje v bezpečnom používaní spotrebiča, ak na ne nebude dohliadnuté alebo ak neboli inštruované ohľadom použitia spotrebiča osobou zodpovednou za ich bezpečnosť. Je nutný dohl’ad nad det’mi, aby sa zaistilo, že sa nebudú so spotrebičom hrat’.

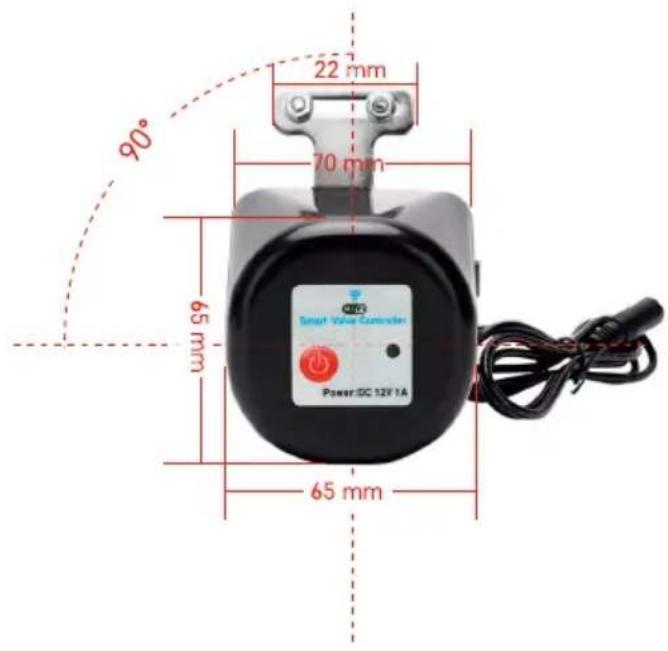

Technická špecifikácia

Wi-fi frekvencia: 2,4 GHz, 25 mW e.i.r.p. max.

Tlak ventila: 1,6 MPa

Rozmer ventila: 1/2", 3/4", 1" a 1 1/4"

Doba uzavretia: 5–10 sekúnd

Doba otvorenia: 5–10 sekúnd

Krútiaci moment: 30\~60 kg/cm

Napájanie: adaptér AC 230 V/DC 12 V, 1 A (súčast'ou balenia)

1 – páka zatvárača ventila
2 - rukovät' ventila
3 - hriadel'ventila
4 - montážna svorka
5 - ručná poistka
6 - inštalačný otvor
7 - napájací kábel
8 – stredový hriadel' zatvárača ventila

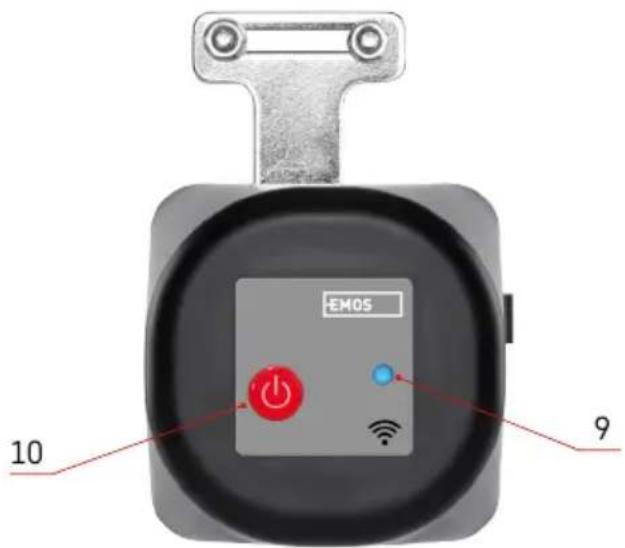

9 – signalizačná led
10 - tlačidlo zapnutia

Inštalácia a montáž

Montáž by mal vykonávat' pracovník z oblasti inštalatérstva.

Ventil by mal byt' na mieste namontovaný, tak aby sa dal plne otvorit' a zatvorit'.

1. Upevnite montážnu svorku na potrubie, namontujte ju na inštalačný otvor zatvárača, pevne dotiahnite skrutky.
2. Zatvárač umiestnite tak, aby pákou prekrýval rukovät' ventila.
3. Páku zatvárača je možné stiahnuť dvomi skrutkami, aby bola tesne spojená z oboch strán rukoväťou ventila.

Ručná poistka

V prípade poškodenia alebo výpadku prúdu:

1. Zatiahnite za spojku zatvárača a držte ju.
2. Manuálne otočte zatváračom o 90° pre otvorenie/zatvorenie.
3. Pustite spojku a jemne pohnite pákou, aby hriadel' zaklapol.

Mobilná aplikácia

Zatvárač ventila môžete ovládat' pomocou mobilnej aplikácie pre iOS alebo Android.

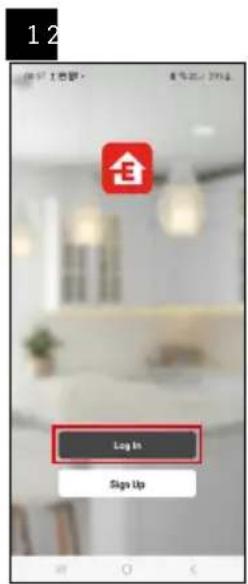

Stiahnite si aplikáciu „EMOS GoSmart“ pre svoje zariadenie.

Kliknite na tlačidlo Prihlásit' sa, ak už aplikáciu používate.

Spárovanie s aplikáciou

Spárovanie Zigbee brány s aplikáciou

V aplikácii kliknite na Pridat' zariadenie.

V l'avej časti kliknite na GoSmart zoznam a kliknite na ikonu Smart Multi Gateway IP-1000Z.

Postupujte podľa pokynov v aplikácii a zadajte meno a heslo do 2,4 GHz Wi-Fi siete.

Do 2 minút dôjde k spárovaniu s aplikáciou.

Spárovanie zatvárača s aplikáciou

Pripojte do zatvárača siet'ový zdroj.

V aplikácii kliknite na Pridat' zariadenie.

V l'avej časti kliknite na GoSmart zoznam a kliknite na ikonu Valve controller P5640S.

Postupujte podľa pokynov v aplikácii a zadajte meno a heslo do 2,4 GHz Wi-Fi siete.

Do 2 minút dôjde k spárovaniu s aplikáciou, modrá led bude trvalo svietit'.

Poznámka: Ak sa nepodarí zatvárač spárovat', zopakujte celý postup znova. 5 GHz Wi-Fi siet' nie je podporovaná.

Ovládanie a funkcie

Menu aplikácie

Stav vypnuté (zatvorený ventil)

Stav zapnuté (otvorený ventil)

Nastavenie programov

Nastavenie stavu zatvárača pri výpadku prúdu

Rozširujúce nastavenie

Zariadenie sa vypne/zapne po nastavenom čase (podl'a aktuálneho stavu ventila).

Nastavte čas (max. 11 hodín, 59 minút) a kliknite na modrú šípku, začne odpočítavanie.

Plánovanie automatického zopnutia podľa nastavených časov (Napr. Pondelok od 13:00 do 15:00 – zapnuté; 15:00–17:00 – vypnuté...).

Kliknite dole na + a nastavte čas, dni (skratka 1. dňa v týždni je nedel'a), stav ventila a uložte.

Cirkulovanie medzi zapnuté a vypnuté v časovom úseku s nastavením dĺžky času.

Kliknite dole na + a nastavte časové rozpätie, dni, dlžku otvorenia a zatvrenia ventilu a uložte.

V čase od – do sa zatvárač zapne v náhodných časoch na náhodnú dĺžku.

Po zapnutí sa zatvárač po uplynutí nastavenej doby automaticky vypne (max. 60 minút).

Nastavenie stavu zatvárača pri výpadku prúdu

Rozširujúce nastavenie

• Device information – základné informácie o zariadení a jeho majiteľovi.
• Tap-to-Run and Automation – zobrazenie scén a automatizácií priradených k zariadeniu.
• Offline Notification – aby sa predišlo neustálym pripomienkam, bude odoslané upozornenie, ak zariadenie zostane off-line dlhšie ako 30 minút.
• Share Device – zdiel'anie správy zariadenia inému užívatel'ovi.
• Create Group – vytvorenie skupiny viacej zariadení, ktoré je možné ovládat spoločne.
• FAQ & Feedback – zobrazenie najčastejších otázok spoločne s ich riešeniami plus možnosť zaslat’ otázku/návrh/spätnú väzbu priamo nám.
• Add to Home Screen – pridanie ikony na hlavnú obrazovku vášho telefónu. Vďaka tomuto kroku nemusíte zakaždým otvárat’ zariadenie cez aplikáciu, ale stačí priamo kliknút’ na túto pridanú ikonu a presmeruje vás rovno do zariadenia.
• Device Update – update zariadenia.

Riešenie problémov FAQ

Ventil nie je na svojom mieste:

Skontrolujte, či je stred zatvárača ventila a stred ventila na rovnakej ose.

Ak nie sú na rovnakej osi, môže dôjst' k spáleniu motora.

Ventil je zaseknutý:

Použite ručnú poistku k narovnaniu ventila do správnej polohy.

Zatvárač nie je možné spárovat' do aplikácie:

Skontrolujte funkčnosť Zigbee brány a WiFi routera.

Pri párovaní majte zariadenie blízko seba.
