P5640S - Termostato Emos - Manual de uso y guía de instrucciones gratis

Tipo de producto	Termostato/controlador de válvula
Marca	Emos
Modelo	P5640S

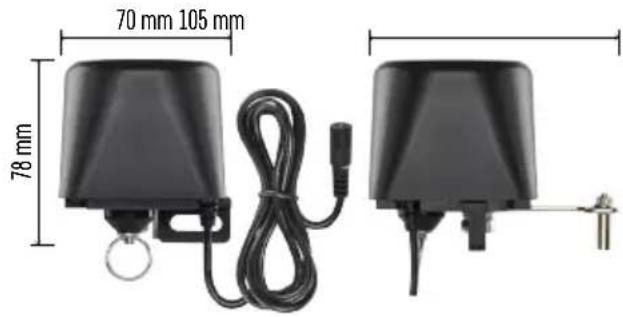

Dimensiones (control)	70 x 65 x 150 mm (aproximadamente)
Alimentación	Adaptador AC 230 V / DC 12 V, 1 A incluido
Frecuencia WiFi	2,4 GHz, 25 mW p.i.r.e. máx.
Presión de válvula máx.	1,6 MPa
Dimensiones de válvula compatibles	1/2", 3/4", 1", 1 1/4"
Tiempo de apertura/cierre	5 a 10 segundos
Par	30 a 60 kg/cm
Longitud del cable de alimentación	0,9 m
Longitud del cable de control	1,4 m
Aplicación móvil	EMOS GoSmart (iOS/Android)
Funciones principales	Control manual, emparejamiento WiFi, programación horaria, temporizador, modo aleatorio, seguridad manual
Mantenimiento y limpieza	Paño suave ligeramente húmedo, sin disolvente
Seguridad	No sumergir, no exponer a la humedad, reparación por especialista calificado
Piezas de repuesto y reparabilidad	Reparación reservada a un especialista; garantía anulada en caso de intervención no autorizada
Información general	Manual disponible en varios idiomas, descarga gratuita

Preguntas frecuentes - P5640S Emos

¿Cómo emparejar el control de válvula con la aplicación?

Conecte la alimentación, presione prolongadamente (7 segundos) el botón de puesta en marcha hasta que el LED azul parpadee. En la aplicación, haga clic en 'Agregar dispositivo', seleccione 'Valve controller P5640S' y siga las instrucciones. La red WiFi debe ser de 2,4 GHz.

¿Qué hacer si la válvula está atascada o no gira?

Utilice la seguridad manual: tire del acoplamiento de control, gire manualmente la válvula 90°, luego suelte y ajuste la palanca. Verifique también que los centros del control y la válvula estén alineados.

¿Cómo configurar un temporizador?

En la aplicación, vaya al menú 'Configuración de programas' y elija 'Cuenta atrás'. Ajuste el intervalo (máx. 11h59) y haga clic en la flecha azul. El dispositivo se activará o desactivará después de este tiempo.

¿Funciona el dispositivo en caso de corte de corriente?

Sí, puede utilizar la seguridad manual para abrir/cerrar la válvula manualmente. Además, puede preconfigurar en la aplicación el estado deseado (cerrada, abierta o último estado) en caso de corte.

¿Cómo crear un horario de conmutación automática?

En la aplicación, vaya a 'Configuración de programas' y luego 'Horario'. Haga clic en '+', ajuste la hora, los días y el estado de la válvula (activada/desactivada), luego guarde. Active el horario con el control deslizante azul.

¿Por qué el LED azul no parpadea durante el emparejamiento?

Asegúrese de haber presionado prolongadamente (7 segundos) el botón de puesta en marcha. Verifique que la alimentación esté conectada y que el portal Zigbee esté correctamente conectado. El modo de emparejamiento solo dura 30 segundos.

¿Qué red WiFi usar?

La red WiFi debe ser de 2,4 GHz. Las redes de 5 GHz no son compatibles. Asegúrese también de que el GPS y el Bluetooth estén activados en su móvil.

¿Cómo limpiar el dispositivo?

Utilice un paño suave ligeramente húmedo. No use nunca disolvente ni producto de limpieza agresivo, ya que podrían rayar el plástico y alterar los circuitos.

¿Puedo compartir el control con otro usuario?

Sí, en la aplicación, vaya a las opciones (icono en la parte inferior derecha) y luego 'Share Device'. Puede invitar a otro usuario a gestionar el dispositivo.

¿Qué hacer si el emparejamiento falla?

Repita el procedimiento: verifique que el portal Zigbee y el router WiFi funcionen, acerque los dispositivos y asegúrese de estar en una red de 2,4 GHz. Reinicie el control presionando prolongadamente el botón.

MANUAL DE USUARIO P5640S Emos

PT Controlador de válvulas

Instrucciones y advertencias de seguridad ....2

Especificaciones técnicas ....3

Descripción del dispositivo....4

Instalación y montaje....5

Aplicación móvil 6

Control y funciones 8

Solución de problemas FAQ 12

Instrucciones y advertencias de seguridad

Antes de empezar a utilizar el aparato lea con atención el manual de instrucciones.

Siga las instrucciones de seguridad indicadas en este manual.

• No interfiera en los circuitos eléctricos interiores del producto: podría dañarlos, lo que acabaría automáticamente con la validez de la garantía. Solo un trabajador cualificado debe realizar la reparación del producto.
• Para la limpieza utilice un paño suave ligeramente humedecido. No utilice disolventes ni detergentes: podrían rayar las piezas de plástico y alterar los circuitos eléctricos.
• No utilice el aparato cerca de los dispositivos con campo electromagnético.
• No exponga el producto a una presión excesiva, impactos, polvo, temperaturas elevadas o humedad: pueden causar un fallo de funcionamiento del producto o de las piezas de plástico.
• No introduzca objetos en los orificios del dispositivo.
• No sumerja el dispositivo dentro del agua.
• Evite que el dispositivo sufra caídas o golpes.
• Utilice el dispositivo de acuerdo con las instrucciones indicadas en este manual.
• El fabricante no se responsabiliza de los daños ocasionados por el uso indebido de este dispositivo.
• Este aparato no está destinado para su uso por niños u otras personas cuya capacidad física, sensorial o mental, o su experiencia y conocimientos, no sean suficientes para utilizar el aparato de forma segura, a menos que lo hagan bajo supervisión o tras recibir instrucciones sobre el uso adecuado del aparato por parte del responsable de su seguridad. Es necesario vigilar que los niños no jueguen con el aparato.

Especificaciones técnicas

Frecuencia del Wi-Fi: 2,4 GHz, 25 mW PIRE máx.

Presión de la válvula: 1,6 MPa

Dimensión de la válvula: 1/2", 3/4", 1" y 1 1/4"

Tiempo de cierre: 5–10 segundos

Tiempo de apertura: 5–10 segundos

Par de torsión: 30\~60 kg/cm

Alimentación: adaptador AC 230 V/DC 12 V, 1 A (incluido en el paquete)

Longitud del cable del adaptador de alimentación: 0,9 m

Longitud del cable del controlador: 1,4 m

1/2" | 3/4"

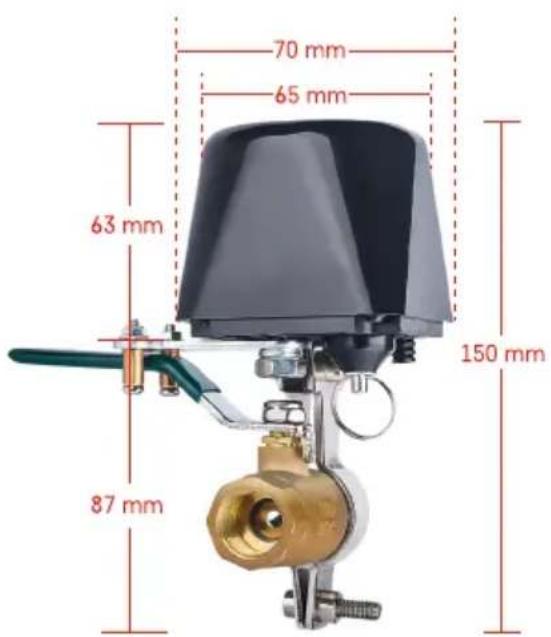

Descripción del dispositivo

1 – palanca del cierre de la válvula
2 - mango de la válvula
3 - eje de la válvula
4-abrazadera para montaje
5 - seguro manual
6 - orificio de montaje
7 - cable de alimentación
8 - eje central del controlador de la válvula
9 - indicador LED
10 - botón de encendido

Instalación y montaje

El montaje debería ser realizado por un profesional en fontanería.

La válvula se debería montar de manera que se pueda abrir y cerrar completamente.

1. Fije la abrazadera de montaje en la tubería, colóquela en el orificio de montaje del controlador y apriete bien los tornillos.
2. Coloque el controlador de modo que la palanca coincida con el mango de la válvula.
3. La palanca del controlador se puede apretar con dos tornillos para que esté firmemente sujetada en ambos lados del mango de la válvula.

Seguro manual

En caso de daños o corte de suministro de electricidad:

1. Tire del seguro manual y aquántelo.
2. Para la apertura/cierre de la válvula gire manualmente el controlador 90°.
3. Suelte el seguro y mueva suavemente la palanca para que el eje encaje.

Aplicación móvil

Puede controlar el controlador de válvula mediante la aplicación móvil para iOS o Android.

Descargue la aplicación „EMOS GoSmart“ para su dispositivo.

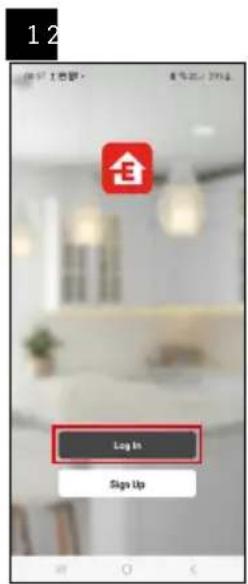

Si ya es usuario de la aplicación, pulse el botón „Iniciar sesión“.

Si no, pulse el botón „Registrarse“ y complete el registro.

Vinculación con la aplicación

Vinculación del portal Zigbee con la aplicación

(Si ya utiliza el portal, salte los pasos de esta configuración)

Conecte el cable de alimentación en el portal. En el dispositivo móvil permita la conexión GPS y Bluetooth.

En la aplicación, haga clic en Añadir dispositivo.

En la parte izquierda haga clic en la lista GoSmart y haga clic en el icono „Smart Multi Gateway IP-1000Z“.

Siga las instrucciones de la aplicación e introduzca el nombre y la contraseña de la red Wi-Fi de 2,4 GHz.

Dentro de 2 minutos se realizará la vinculación con la aplicación.

Nota: Si no consigue vincular el portal, vuelva a repetir todos los pasos y revise la configuración según el manual del portal. La red Wi-Fi de 5 GHz no es compatible.

Vinculación del controlador de válvula con la aplicación

Conecte el controlador a la fuente de alimentación.

Presione de forma prolongada (7 segundos) el botón de encendido. El LED azul empezará a parpadear: el modo de vinculación estará activado durante 30 segundos.

En la aplicación, haga clic en Añadir dispositivo.

En la parte izquierda haga clic en la lista GoSmart y haga clic en el icono „Valve controller P5640S“.

Siga las instrucciones de la aplicación e introduzca el nombre y la contraseña de la red Wi-Fi de 2,4 GHz.

Dentro de 2 minutos se realizará la vinculación con la aplicación. El LED azul permanecerá encendido.

Nota: Si no consigue vincular el controlador, vuelva a repetir todos los pasos. La red Wi-Fi de 5 GHz no es compatible.

Control y funciones

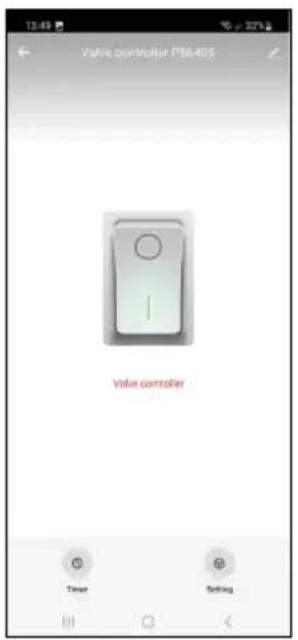

Menú de la aplicación

Botón de encendido rápido (icono verde)/ apagado rápido (icono gris)

Estado de apagado (válvula cerrada)

Estado de encendido (válvula abierta)

Ajustes de los programas

Configuración del estado del controlador en caso de corte de suministro de electricidad

Configuración avanzada

Ajustes de los programas

Cuenta regresiva

El dispositivo se apagará/ encenderá tras haber transcurrido el período de tiempo seleccionado (según el estado actual de la válvula).

Seleccione el tiempo (máx. 11 horas, 59 minutos) y haga clic en la flecha azul. Empezará la cuenta regresiva.

Haciendo clic en el icono de la papelera borrará los ajustes.

Programa de horario

Planificación de la activación automática según las horas seleccionadas (por ejemplo, lunes de 13:00 a 15:00 – encendido; 15:00–17:00 – apagado...).

Pulse el „+“ en la parte inferior y seleccione la hora y el día (el primer día de la semana en el horario es domingo), seleccione el estado de la válvula y guarde los ajustes.

Pulsando el control deslizante activará (control deslizante azul) o desactivará (control deslizante gris) la configuración.

Pulsando el „+“ en la parte inferior podrá añadir otros horarios.

Si quiere borrar la configuración, pulse sobre ella y confirme que desea eliminarla.

Circulación entre encendido y apagado en un período de tiempo seleccionado y la duración de tiempo seleccionada.

Pulse el „+“ en la parte inferior y configure el período de tiempo, días y el tiempo de apertura y cierre de la válvula. Guarde los ajustes.

Pulsando el control deslizante activará (control deslizante azul) o desactivará (control deslizante gris) la configuración.

Pulsando el „+“ en la parte inferior podrá añadir otro programa.

Si quiere borrar la configuración, pulse sobre ella y confirme que desea eliminarla.

En el tiempo de - a (hora) el controlador se encenderá en horas aleatorias por un período de tiempo aleatorio.

Haga clic en el „+“ en la parte inferior y configure el período de tiempo y los días. Guarde la configuración.

Pulsando el control deslizante activará (control deslizante azul) o desactivará (control deslizante gris) la configuración.

Pulsando el „+“ en la parte inferior podrá añadir otro programa.

Si quiere borrar la configuración, pulse sobre ella y confirme que desea eliminarla.

Cuando enciende el controlador, éste se apagará automáticamente tras un período de tiempo seleccionado (máx. 60 minutos).

Configure el tiempo y pulsando el control deslizante active (control deslizante azul) o desactive (control deslizante gris) la configuración.

Configuración del estado del controlador en caso de corte de suministro de electricidad Haga clic en el icono de configuración en la parte inferior derecha, abra el menú y seleccione el estado de la válvula deseado: cerrado/abierto/ recordar el último estado.

Confirme con el botón en la parte inferior derecha.

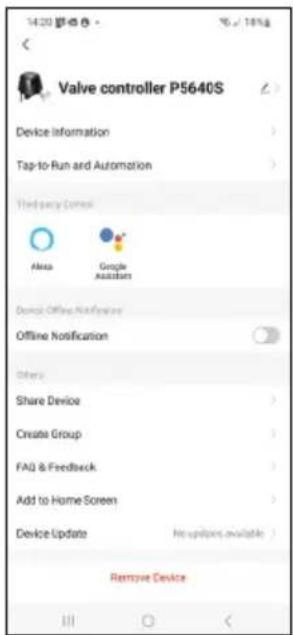

Configuración avanzada

• Device information – información básica sobre el dispositivo y su propietario.
• Tap-to-Run and Automation – visualización de escenas y automatizaciones de los dispositivos añadidos.
• Offline Notification – para evitar las constantes notificaciones, solo se enviará un aviso en caso de que el dispositivo permanezca offline más de 30 minutos.
• Share Device – uso compartido del control del dispositivo con otro usuario.
• Create Group – permite crear un grupo de varios dispositivos que se pueden controlar conjuntamente.
• FAQ & Feedback – visualización de las preguntas más frecuentes junto con sus soluciones, incluye la opción de enviarnos una pregunta/sugerencia/comentario directamente a nosotros.
• Add to Home Screen – añadir el icono en la pantalla principal de su teléfono. Gracias a este paso no tiene que abrir el dispositivo siempre a través de la aplicación. Haciendo clic en este icono le redirigirá directamente a la visualización del dispositivo.
• Device Update – actualización del dispositivo.

Solución de problemas FAQ

La válvula no está en su sitio:

Compruebe que el centro del controlador de válvula y el centro de la válvula estén en el mismo eje.

Si no están en el mismo eje, eso podría provocar que se queme el motor.

La válvula está atascada:

Utilice el seguro manual para colocar la válvula en la posición correcta.

El controlador no se puede vincular con la aplicación:

Compruebe que el portal Zigbee y el router Wi-Fi funcionen correctamente.

Al realizar la vinculación procure tener el dispositivo cerca.

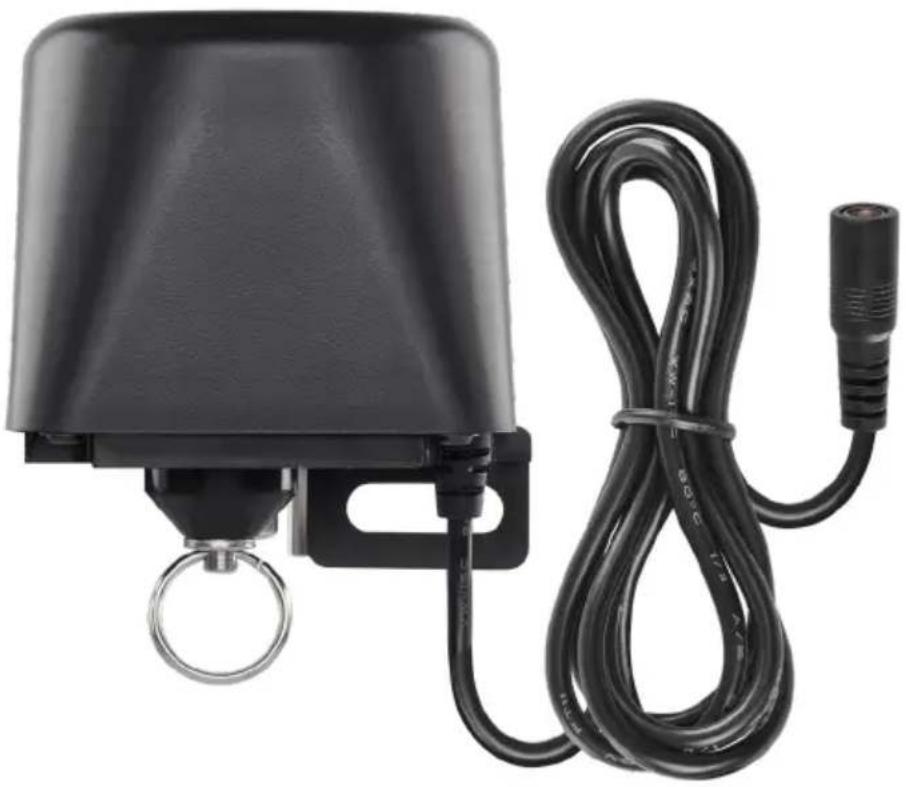

PT | Controlador de válvulas

Tempo de fecho: 5–10 segundos

Tempo de abertura: 5–10 segundos

Estado OFF (a válvula está fechada)

Estado ON (a válvula está aberta)

A válvula está presa:
