P5607 - Termostatas Emos - Nemokama naudojimo instrukcija

Produkto tipas	Programuojamas patalpų termostatas
Prekės ženklas	Emos
Modelis	P5607
Matmenys (I × A × G)	120 × 78 × 26 mm
Svoris	126 g
Maitinimas	2 šarminės AAA 1,5 V baterijos (LR03)
Maksimali perjungimo apkrova	230 V AC, 8 A varžinė / 2 A indukcinė
Temperatūros matavimo diapazonas	0 °C iki 40 °C, skiriamoji geba 0,1 °C
Matavimo tikslumas	±1 °C esant 20 °C
Temperatūros nustatymo diapazonas	5 °C iki 35 °C, 0,5 °C žingsniais
Reguliuojamas histerezė	0,2 °C iki 2 °C, 0,1 °C žingsniais
Programų skaičius per dieną	6 temperatūros keitimai
Veikimo režimai	Šildymas (HEAT), Vėsinimas (COOL), Apsauga nuo užšalimo (OFF)
Specialios funkcijos	Savaitinis programavimas, HOLD režimas, foninis apšvietimas, kalibravimas
Silpnų baterijų indikatorius	Taip, piktograma ekrane
Foninis apšvietimas	15 sekundžių po mygtuko paspaudimo
Jungties gnybtai	NO, COM, NC (sausas arba įtampos kontaktas)
Priežiūra	Valyti minkšta, šiek tiek drėgna šluoste; nenaudoti tirpiklių
Sauga	Prieš montavimą išjunkite maitinimą; naudokite kvalifikuotą personalą; neatidarykite
Garantija	Instrukcija nenurodo konkretaus termino, tačiau garantija anuliuojama atidarius įrenginį
Pridedami priedai	2 varžtai, 2 kaiščiai

Dažnai užduodami klausimai - P5607 Emos

Kokias baterijas naudoti Emos P5607 termostate?

Naudokite 2 šarmines AAA 1,5 V baterijas (LR03). Nenaudokite 1,2 V įkraunamų baterijų.

Kaip nustatyti termostato dieną ir laiką?

Paspauskite mygtuką, dienos numeris mirksi. Naudokite +/– norėdami pasirinkti dieną (1=pirmadienis iki 7=sekmadienis), paspauskite /▶ norėdami patvirtinti. Tada panašiai nustatykite valandas ir minutes.

Ką daryti, jei rodoma silpnų baterijų piktograma?

Piktograma rodo, kad baterijos silpnos. Pakeiskite abi baterijas naujomis AAA 1,5 V tipo.

Kaip sukonfigūruoti šildymo ar vėsinimo režimą?

Paspauskite mygtuką ir palaikykite 5 sekundes. Ekrane pasirodys SYSTEM. Naudokite +/– norėdami pasirinkti HEAT (šildymas), COOL (vėsinimas) arba OFF (apsauga nuo užšalimo 7°C). Patvirtinkite mygtuku /▶.

Ar galiu laikinai pakeisti temperatūrą nekeičiant programos?

Taip, normaliuoju režimu naudokite +/– temperatūrai reguliuoti, tada patvirtinkite mygtuku □. Rodoma rankos piktograma, o pakeitimas lieka aktyvus iki kito suprogramuoto pakeitimo.

Kaip įjungti HOLD režimą pastoviai temperatūrai?

Paspauskite +/– norėdami nustatyti pageidaujamą temperatūrą, tada patvirtinkite mygtuku /▶. Rodoma HOLD piktograma, o temperatūra išlieka pastovi. Norėdami atšaukti, dar kartą paspauskite mygtuką /▶.

Ką daryti, jei termostatas neveikia tinkamai?

Galite atlikti gamyklinį atstatymą: nuimkite priekinę dalį, laikykite nuspaudę PRG mygtuką ir įdėkite baterijas. Ekrane parodomi visi segmentai, tada atleiskite mygtuką.

Kaip kalibruoti rodomą temperatūrą?

Paspauskite mygtuką ir laikykite 5 sekundes, kad patektumėte į SYSTEM, tada paspauskite /▶ norėdami pamatyti CAL. Naudokite +/– reguliavimui nuo -3°C iki +3°C, 0,5°C žingsniais. Patvirtinkite □.

Kur įrengti termostatą optimaliam veikimui?

Įstatykite jį dažniausiai naudojamoje patalpoje, ant vidinės sienos, apsaugotoje nuo tiesioginių saulės spindulių, skersvėjų ir toliau nuo šilumos šaltinių (TV, radiatorius, šaldytuvas).

Kaip prijungti termostatą prie katilo?

Vadovaukitės laidų sujungimo schema: fazę junkite prie NO gnybto (paprastai atviras kontaktas), o nulį prie COM. Vėsinimui naudokite NC gnybtą. Prieš atlikdami bet kokius veiksmus išjunkite maitinimą.

NAUDOJIMO INSTRUKCIJA P5607 Emos

P5607 termostatas skirtas šildymo ir oro kondicionavimo sistemoms valdyti.

Svarbu

• Prieš naudodami pirmą kartą, atidžiai perskaitykite termostato bei katilo arba oro kondicionavimo įrangos naudojimo instrukciją.
• Prieš montuodami termostatą, išjunkite maitinimą!
• Iranga montuoti gali tik kvalifikuotas asmuo!
• Montuodami laikykitės nustatytų standartų.

Techninės specifikacijos:

Apkrova: ne daugiau kaip 230 V KS; 8 A varžinė apkrova; 2 A induktyvioji apkrova

Temperatūros matavimas: nuo 0 °C iki 40 °C su 0,1 °C tikslumu ±1 °C esant 20 °C

Temperatūros nustatymas: nuo 5 °C iki 35 °C, 0,5 °C padidėjimas

Diferencialinis nustatymas: nuo 0,2 °C iki 2 °C, 0,1 °C padidėjimas

Maitinimo šaltinis: 2 vnt. 1,5 V AAA baterijų (LR03)

Priedai: 2 varžtai, 2 sienų kaiščiai

Matmenys ir svoris: 26 × 120 × 78 mm; 126 g

Valdymo elementų aprašymas (1 pav.)

1 – pasirinkti ir redaguoti

programą

3 – termostato nustatymai

4 – laiko ir datos nustatymai

2 - koreguoti vertę

Ekrano aprašas (2 pav.)

1 - senka baterija

7 – vėsinimo režimas

2 – veikimo režimas

8 – šildymo režimas

9 – kambario temperatūra

4 - laikas

10 – IŠLAIKYMO režimas

5 - dienos

11 - rankinis režimas

6 – temperatūros nustatymas

MONTAVIMAS

Dèmesio!

Prieš keisdami termostatą, atjunkite šildymo arba oro kondicionavimo sistemą nuo maitinimo šaltinio. Taip apsisaugosite nuo galimų elektros smūgių.

Termostato montavimo vieta

Termostato vieta daro didelę įtaką jo veikimui. Padėkite jį patalpoje, kur šeimos nariai praleidžia daugiausia laiko. Geriausia rinktis vietą prie sienos, kur oras laisvai cirkuliuoja ir nėra tiesioginių saulės spindulių. Nemontuokite termostato netoli šilumos šaltinių, pvz.: televizoriaus, radiatorių, šaldytuvų arba durų (nes poveikį daro durų trankymas arba vibracija). Jeigu nesilaikysite šių rekomendacijų, termostatas tinkamai nepalaikys kambario temperatūros.

Termostato montavimas

1. Nuimkite galinį termostato dangtelį.
2. Pažymėkite skylių vietas.
3. Išgręžkite dvi skyles, atsargiai jkiškite i jas plastikinius sieninius kištukus ir dviem varžtais pritvirtinkite galinį termostato dangtelį.
4. Prijunkite laidus prie pažymėtų gnybtų pagal laidų schemą.
5. Užbaikite montavimą pritvirtindami termostatą prie jau pritvirtinto galinio dangtelio.

Pastaba. Jungtys yra po dangteliu. Švelniai paspauskite dešinį dangtelio šoną ir pasukite jį į kairę.

Laidų sujungimo schema

NO – paprastai atviras kontaktas

COM – jungikliui skirtas kontaktas

NC – paprastai uždaras kontaktas

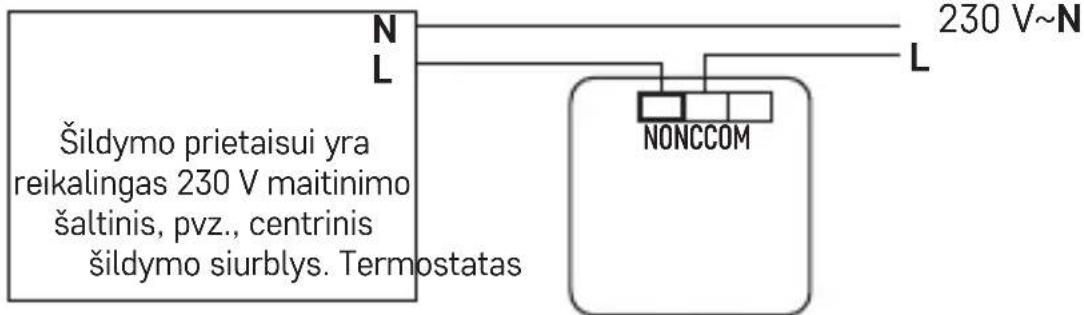

Itampos prijungimo schema jungiant termostatą P5607 prie katilo su „NO“ išvestimi:

Max. 230 V 8(2) A

* Prijungdami vėsinimo įrenginį prie termostato, prijunkite „L“ fazės laidi-ninką prie „NC“ jungties.

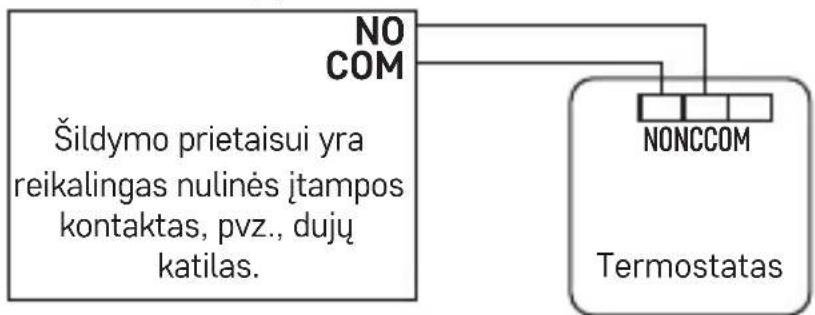

Nulinės įtampos prijungimo schema jungiant termostatą P5607 prie katilo su „NO“ išvestimi:

Max. 230 ~V 8(2) A

Paleidimas (3 ir 4 pav.)

Nuimkite priekinį termostato dangtelį ir įdėkite 2× 1,5 V AA tipo baterijas. Nenaudokite 1,2 V įkraunamųjų baterijų.

ldėjus baterijas, paleidžiamas termostatas ir jjungiamas ekranas.

Jei termostatas veikia netinkamai, patikrinkite baterijų poliškumą ir jų ikrovos būseną.

Dienos ir laiko nustatymas

Nuspauskite mygtuką Pradės mirksėti dienos skaičius (1 – pirmadienis, 7 – sekmadienis).

Mygtukais „+“ ir „-“ nustatykite dabartinės dienos skaičių ir nuspauskite 📋/».

Nustatykite valanda, tada dar kartą nuspauskite 📋/nustatykite minutes. Patvirtinkite nuspausdami

Veikimo režimo parinkimas (šildymas, vėsinimas, apsauga nuo užšalimo)

1. Norėdami pasiekti režimo nustatymus nuspauskite ir 5 sekundes palaikykite ☐

2. Mygtukais „+“ ir „-“ pasirinkite vieną iš šių režimų:

a. „HEAT“ (šildymo sistema)
b. „OFF“ (apsauga nuo užšalimo: 7 °C)
c. „COOL“ (vésinimo sistema)

1. Savo pasirinkimą patvirtinkite nuspausdami □.

Ekrano apšvietimas

Nuspaudus bet kurj mygtuką, 15 sekundžių jjungiamas ekrano apšvietimas.

Baterijų keitimas

Jeigu ekrane pasirodys, ta reiškia, kad baterija yra išsekusi, ją reikia pakeisti.

Gamyklinės programos

Programuojamas patalpų termostatas buvo sukurtas taip, kad jį būtų lengva naudoti ir reikėtų minimalių naudotojo veiksmų. Jo iš anksto nustatyti laikai ir temperatūra tiks daugumai vartotojų (žr. žemiau esančią lentelę).

Iš anksto nustatytų programų lentelė (6 temperatūros pakeitimai per dieną)

		Laikas	Temperatūra	Laikas	Temperatūra
Pirmadienis – Penktadienis	PRG1 6:00 20 °C			Sestadienis	PRG1 7:30 20 °C
	PRG2 8:00 15 °C	PRG2 9:30 20 °C
	PRG3 12:00 15 °C	PRG3 11:30 20 °C
	PRG4 14:00 15 °C	PRG4 13:30 20 °C
	PRG5 17:00 21 °C	PRG5 16:30 20 °C
	PRG6 22:00 15 °C	PRG6 22:30 15 °C

Programų nustatymai

Jei gamykloje nustatytos programos neatitinka jūsų poreikių, galite sureguliuoti jų laikus ir temperatūras.

Diena padalyta i 6 laikotarpius = 6 temperatūros pakeitimus (laikotarpių skaičiaus keisti negalima).

1. Nuspauskite mygtuką PRG ir pradės mirksėti dienos skaičius.
2. Mygtukais „+“ ir „-“ pasirinkite dienas: atskiros darbo dienos - 1, 2, 3, 4, 5, savaitgalis - 6, 7, visa savaitė - 1, 2, 3, 4, 5, 6, 7.
3. Patvirtinkite nuspausdami PRG. Pradės mirksėti laiko reikšmė, ekrane bus rodoma PRG1 (nurodo 1-ajį temperatūros pakeitimą dienos metu).
4. Mygtukais „+“ ir „-“ nustatykite laiką (10 min. žingsniu), kai turėtų prasidėti 1-asis temperatūros pakeitimas, patvirtinkite mygtuku PRG.

5. Temperatūros reikšmė pradės mirksėti. Mygtukais „+“ ir „-“ nustatykite norimą temperatūrą ir patvirtinkite nuspausdami PRG.

6. Pradės mirksėti laiko reikšmė, ekrane bus rodoma PRG2 (nurodo 2-ąjį temperatūros pakeitimą dienos metu).

7. Mygtukais „+“ ir „-“ nustatykite laiką (10 min. Žingsniu), kai turėtu prasidėti 2-asis temperatūros pakeitimas, patvirtinkite mygtuku PRG.
8. Temperatūros reikšmė pradės mirksėti. Mygtukais „+“ ir „-“ nustatykite norimą temperatūrą ir patvirtinkite nuspausdami PRG.

Pakartokite procesą likusiems temperatūros pokyčiams (PRG 3, 4, 5, 6) dienos metu.

Patalpos temperatūros sukalibravimas

Termostate esantis temperatūros jutiklis sukalibruotas gamybos metu, tačiau, siekiant jį optimizuoti, galima atlikti papildomą kalibravimą, pavyzdžiui, palyginant kambario temperatūrą su atskaitos termometro rodmenimis.

Nuspauskite ir 5 sekundes palaikykite mygtuką ☐Bus rodoma SISTEMOS lentelė. Nuspauskite 📋/

Ekrane bus rodoma „CAL“, pradės mirksėti temperatūros reikšmė.

Mygtukais „+“ ir „-“ sureguliuokite temperatūros vertę nuo -3 iki +3 °C (0,5 °C žingsniu).

Patvirtinkite nuspausdami

Pavyzdys. Termostatas rodo 22 °C patalpos temperatūrą. Nustačius +1 °C kalibravimą, termostatas rodys 23 °C.

Temperatūros diferencialo nustatymas:

Temperatūros diferencialas (histerezė) yra temperatūros skirtumas, kurio reikia, kad prietaisas sistemą jjungtų arba išjungtų. Pavyzdžiui, jei nustatote temperatūrą šildymo režimu iki 20 °C, o diferencialą – 0,2 °C, termostatas jjungia šildymą, kai kambario temperatūra nukrenta iki 19,8 °C, ir išjungia šildymą, kai temperatūra pasiekia 20,2 °C.

Nuspauskite ir 5 sekundes palaikykite mygtuką. Bus rodoma SISTEMOS lentelė. Dukart nuspauskite 📋/→

Ekrane bus rodoma „diFF“, pradės mirksėti temperatūros reikšmė.

Mygtukais „+“ ir „-“ sureguliuokite temperatūros diferencialą nuo 0,2 iki +2 °C (0,1 °C žingsniu).

Patvirtinkite nuspausdami □

Trumpalaikis rankinis temperatūros pakeitimas.

Standartiniame eksploatacijos režime, kai temperatūrą valdo pasirinkta programa, galima atlikti trumpalaikius dabartinių temperatūros nustatymų pakeitimus.

Mygtukais „+“ ir „-“ nustatykite naują temperatūrą ir patvirtinkite □.

PRG simbolj pakeis rankos simbolis 📄, mirksės iki kito suplanuoto temperatūros pakeitimo likęs laikas.

Kito suplanuoto temperatūros pakeitimo metu rankos simbolis išnyks, temperatūra pasikeis pagal programą.

Rankinį pakeitimą galima panaikinti ir užbaigti nuspaudžiant mygtuką □

Ilgalaikis rankinis temperatūros pakeitimas (HOLD režimas)

Standartiniame eksploatacijos režime, kai temperatūrą valdo pasirinkta programa, galima atlikti ilgalaikius dabartinių temperatūros nustatymų pakeitimus.

Mygtukais „+“ ir „-“ nustatykite naują temperatūrą ir patvirtinkite 📋/▶ Bus rodomas simbolis 🌐 mirksės temperatūra. Mygtukais „+“ ir „-“ vėl galite pakeisti temperatūrą ir ją patvirtinti □

Nustatyta temperatūra bus išlaikoma, kol bus atšauktas IŠLAIKYM0 režimas. Nebus atliekami jokie suprogramuoti temperatūros pakeitimai.

Šiame režime mygtukais „+“ ir „-“ galite nustatyti naują temperatūrą ir patvirtinti ☐

Norėdami užbaigti HOLD režimą, nuspauskite mygtuką □ Simbolis nebebus rodomas.

Gamykliniai nustatymai

Jei termostatas veikia netinkamai, galite atkurti gamyklinius nustatymus. Nuimkite priekinj termostato dangtelj, nuspauskite ir palaikykite mygtuką, jdėkite baterijas. Ekrane bus rodomi visi segmentai. Atleiskite mygtuką

Techninė priežiūra ir eksploatacija (reset)

Tinkamai naudojamas šis gaminys patikimai veiks ne vienus metus. Štai keletas patarimų dėl tinkamo gaminio naudojimo:

• Idémiai perskaitykite naudotojo vadovą prieš naudodami šj gaminį.
• Saugokite prietaisą nuo tiesioginių saulės spindulių, didelio šalčio ar drėgmės ir staigių temperatūros pokyčių. Tai sumažintų matavimo tikslumą.
• Nedėkite gaminio vietose, kuriose jaučiama vibracija ar smūgiai, – tai gali ji pažeisti.
• Saugokite gaminj nuo didelės jėgos poveikio, smūgių, dulkių, aukštos temperatūros arba drėgmės, kurie gali jį sugadinti, gali sutrumpėti baterijos veikimas arba jį gali sugesti, plastikinės dalys gali deformuotis.
• Saugokite gaminį nuo lietaus arba didelės drėgmės, vandens lašų ar purslų.
• Nepalikite jo netoli atviros liepsnos šaltinių, pvz., degančios žvakės ar kt.
• Nedėkite gaminio nepakankamai vėdinamose vietose.
• Nedėkite jokių objektų į prietaiso vėdinimo angas.
• Nelieskite gaminio vidaus elektros grandinių, nes kyla grėsmė pažeisti gaminį ir savaime netekti garantijos. Prietaisą remontuoti gali tik kvalifikuotas specialistas.
• Gaminj valykite šiek tiek drėgna minkšta šluoste. Nenaudokite tirpiklių ar valiklių, nes jie gali pakenkti plastikinėms dalims ir sukelti elektros grandinės dalių koroziją.

• Nenardinkite prietaiso j vandenj ar kitus skysčius.

• Patys neremontuokite sugedusio prietaiso ar radę jame defektą. Nuneškite jį remontuoti į parduotuvę, kurioje pirkote.

• Šis prietaisas nėra skirtas naudoti asmenims (jskaitant vaikus), turintiems fizinę, jutiminę arba protinę negalią, taip pat neturintiems patirties ir žinių, kurios reikalingos saugiam naudojimui, nebent už tokių asmenų saugumą atsakingas asmuo juos prižiūri arba nurodo, kaip naudotis prietaisu. Visada prižiūrėkite vaikus ir užtikrinkite, kad jie nežaistų su prietaisu.

Nemeskite kartu su buitinėmis atliekomis. Pristatykite į specialius rūšiuojamoms atliekoms skirtus surinkimo punktus. Susisiekite su vietinėmis valdžios institucijomis, kad šios suteiktų informaciją apie surinkimo punktus. Jei elektroniniai prietaisai yra išmetami atliekų užkasimo vietose, kenksmingos medžiagos gali patekti į gruntinius vandenis, o paskui ir į maisto grandinę, ir tokiu būdu pakenkti žmonių sveikatai.

JSPĖJIMAS. Šio naudotojo vadovo turinys gali būti keičiamas be išanks- tinio įspėjimo – dėl spausdinimo apribojimų rodomi simboliai gali šiek tiek skirtis nuo ekrane rodomų simbolių – šio naudotojo vadovo turinio negalima atkurti be gamintojo leidimo. Išsami instrukcija pateikiama: http://www.emos.eu/download.
