| Type de produit | Thermostat d'ambiance programmable |
| Marque | Emos |
| Modèle | P5607 |
| Dimensions (L × H × P) | 120 × 78 × 26 mm |
| Poids | 126 g |
| Alimentation | 2 piles alcalines AAA 1,5 V (LR03) |
| Charge commutée maximale | 230 V AC, 8 A résistif / 2 A inductif |
| Plage de mesure de température | 0 °C à 40 °C, résolution 0,1 °C |
| Précision de mesure | ±1 °C à 20 °C |
| Plage de réglage de température | 5 °C à 35 °C par pas de 0,5 °C |
| Hystérèse réglable | 0,2 °C à 2 °C par pas de 0,1 °C |
| Nombre de programmes par jour | 6 changements de température |
| Modes de fonctionnement | Chauffage (HEAT), Climatisation (COOL), Hors gel (OFF) |
| Fonctions spéciales | Programmation hebdomadaire, mode HOLD, rétroéclairage, calibration |
| Indicateur de piles faibles | Oui, icône sur l'écran |
| Rétroéclairage | 15 secondes après une pression sur un bouton |
| Bornes de raccordement | NO, COM, NC (contact sec ou sous tension) |
| Entretien | Nettoyer avec un chiffon doux légèrement humide ; ne pas utiliser de solvants |
| Sécurité | Couper l'alimentation avant installation ; utiliser du personnel qualifié ; ne pas ouvrir |
| Garantie | La notice ne précise pas de durée spécifique, mais la garantie est annulée en cas d'ouverture |
| Accessoires fournis | 2 vis, 2 chevilles |
FOIRE AUX QUESTIONS - P5607 Emos
Questions des utilisateurs sur P5607 Emos
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Thermostat au format PDF gratuitement ! Retrouvez votre notice P5607 - Emos et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil P5607 de la marque Emos.
MODE D'EMPLOI P5607 Emos
Montage des thermostats
Le thermostat P5607 a été conçu pour gérer des systèmes de chauffage ou de climatisation.
Avertissements importants
- Avant la première utilisation, lire attentivement la notice du thermostat, mais aussi celle de la chaudière ou de l'installation de climatisation.
- Avant d'installer le thermostat, il est nécessaire de couper l'alimentation électrique!
- Nous recommandons de confier l'installation à du personnel qualifié!
- Lors de l'installation, il est nécessaire de respecter les normes prescrites.
Spécifications techniques:
Charge commutée: max. 230 V AC; 8 A pour une charge résistive;
2 A pour une charge inductive
Mesure de la température: 0 °C à 40 °C avec une résolution de 0,1 °C; précision de ±1 °C à 20 °C
Réglage de la température: 5 °C à 35 °C, par tranche de 0,5 °C
Variation de la température réglée: 0,2 °C à 2 °C, par tranche de 0,1 °C
Alimentation: 2× piles de 1,5 V, de type AAA (LR03)
Accessoires: 2× vis, 2× chevilles
Dimensions et poids: 26 × 120 × 78 mm ; 126 g
Description des éléments de commande (fig. 1)
1 – sélection et réglage du programme
2 – modification du réglage de la valeur
3 – réglage du thermostat
4 – réglage de l'heure et de la date
Description de l'écran (fig. 2)
1 – piles déchargées
2 - mode de fonctionnement
3 – programme sélectionné
4 – heure
5 - jours
6 - température réglée
7 - mode climatisation
8 - mode chauffage
9 - température ambiante
10 - mode HOLD
11 - mode manuel
Avertissement:
Avant de remplacer le thermostat, débrancher le système de chauffage/de climatisation de son alimentation électrique principale. Vous réduirez ainsi les risques d'accidents dus à un choc électrique.
Emplacement du thermostat
L'endroit où le thermostat est installé aura un impact majeur sur son fonctionnement. Placez-le dans la pièce où les membres de la famille séjournent le plus souvent. Choisissez un endroit où l'air circule librement et où la prise ne sera pas exposée à la lumière directe du soleil, de préférence sur un mur intérieur. Ne pas installer le thermostat à proximité de sources de chaleur (téléviseurs, radiateurs, réfrigérateurs) ou à proximité d'une porte (en raison de chocs fréquents). Si vous ne respectez pas ces recommandations, le thermostat ne pourra pas maintenir correctement la température dans la pièce.
Montage du thermostat
- Enlever la partie arrière du couvercle du thermostat.
- Marquer les positions des trous.
- Percer deux trous, insérer soigneusement des chevilles en plastique dans ces trous et fixer la partie arrière du couvercle du thermostat à l'aide de deux vis.
- Brancher les fils aux bornes repérées conformément au schéma de câblage.
- Terminer l'installation en plaçant le thermostat sur la partie arrière fixée du couvercle.
Commentaire: Les bornes sont placées sous le couvercle. Appuyer doucement sur le côté droit du couvercle et tourner ce dernier vers la gauche.

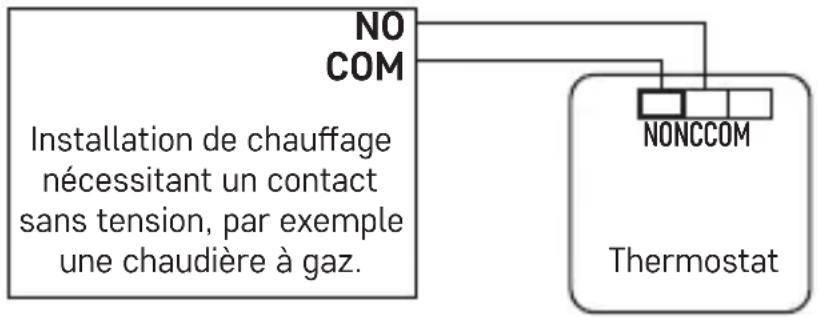

Schéma de raccordement
NO – contact ouvert de façon habituelle
COM - contact du commutateur
NC – contact fermé de façon habituelle
Max. 230 V 8(2) A

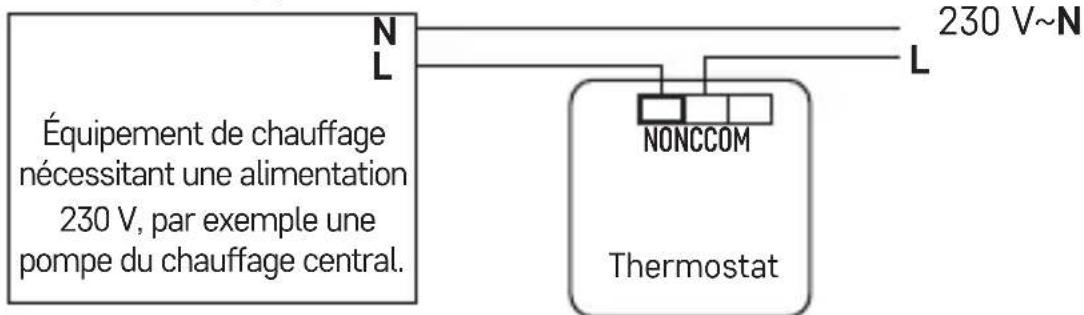

* En cas de raccordement d'une installation de climatisation au thermostat, il conviendra de brancher le câble de phase „L“ sur la borne „NC“.
Max. 230 V 8(2) A
Mise en service (fig. 3 et 4)
Retirer le couvercle avant du thermostat et insérer 2 piles alcalines de 1,5 V, de type AAA.
Ne pas utiliser de piles rechargeables de 1,2 V.
Lorsque les piles sont insérées, le thermostat commence à fonctionner et l'écran est actif.
Si le thermostat ne fonctionne pas correctement, il sera nécessaire de vérifier la polarité des piles ou de vérifier que les piles ne sont pas déchargées.
Réglage du jour et de l'heure
Appuyer sur le bouton, le numéro du jour se met à clignoter (1 – lundi à 7 – dimanche).
Régler le jour à l'aide des boutons + et –, puis appuyer sur le bouton 📊/▶. Régler l'heure, appuyer de nouveau sur le bouton 📊 et régler les minutes. Appuyer sur le bouton pour confirmer.
Sélection du mode de fonctionnement (chauffage, climatisation, température antigel)
- Pour accéder au réglage des modes, appuyer sur le bouton pendant 5 secondes.
- À l'aide des boutons + et -, sélectionner l'un des modes suivants :
a. HEAT (système de chauffage) b. OFF (température antigel 7 °C) c. COOL (système de climatisation)
- Pour confirmer la sélection, appuyer sur le bouton.
Rétro-éclairage de l'écran
Une pression sur n'importe quel bouton active le rétroéclairage de l'écran pendant 15 secondes.
Remplacement des piles
Si l'icône s'affiche sur l'écran, cela signifie que les piles sont faibles et qu'il faut les remplacer.
Programmes par défaut
Ce thermostat d'ambiance programmable a été conçu pour être facile à utiliser et nécessite un nombre minimal d'interventions de la part de l'utilisateur. Les temps et températures par défaut conviennent à la plupart des utilisateurs (voir le tableau ci-dessous).
Tableau de programmes par défaut (6 variations de température par jour)
| Heure Température Heure Température | |||||||
| Lundi-vendredi | PRG1 | 6:00 20 °C | Samedi-dimanche | PRG1 | 7:30 20 °C | ||
| PRG2 | 8:00 15 °C PRG2 9:30 20 °C | ||||||
| PRG3 | 12:00 15 °C PRG3 11:30 20 °C | ||||||
| PRG4 | 14:00 15 °C PRG4 13:30 20 °C | ||||||
| PRG5 | 17:00 21 °C PRG5 16:30 21 °C | ||||||
| PRG6 | 22:00 15 °C PRG6 22:30 15 °C | ||||||
Réglage des programmes
Si les programmes par défaut ne vous conviennent pas, vous pouvez ajuster les minutages et les températures réglées.
Une journée est divisée en 6 périodes : 6 changements de température (le nombre de périodes ne peut être changé).
- Appuyer sur le bouton PRG, le numéro du jour se met à clignoter.
- Utiliser les touches + et – pour sélectionner les jours souhaités : certains jours de la semaine/jours ouvrables – 1, 2, 3, 4, 5/week-end – 6, 7/semaine complète – 1, 2, 3, 4, 5, 6, 7.
- Confirmer en appuyant sur le bouton PRG. L'heure se mettra à clignoter et vous verrez s'afficher PRG1 (changement de température n°1 dans la journée).
- Appuyer sur les boutons + et – pour régler l'heure (avec une résolution de 10 min) à partir de laquelle le changement de température n°1 prendra effet. Confirmer ensuite en appuyant sur le bouton PRG.
- La valeur de la température se mettra à clignoter. À l'aide des touches + et –, régler la température souhaitée et confirmer ensuite en appuyant sur la touche PRG.
- L'heure se mettra à clignoter et vous verrez s'afficher PRG2 (changement de température n°2 dans la journée).
- Appuyer sur les touches + et – pour régler l'heure (avec une résolution de 10 min) à partir de laquelle le changement de température n°2 prendra effet. Confirmer ensuite en appuyant sur le bouton PRG.
- La valeur de la température se mettra à clignoter. À l'aide des touches + et –, régler la température souhaitée et confirmer ensuite en appuyant sur la touche PRG.
Procéder ensuite de la même manière pour régler les autres changements de température PRG3/4/5/6.
Calibration de la température ambiante
Le capteur de température du thermostat a déjà été calibré en usine, mais pour optimiser les choses, il est possible de calibrer la température ambiante en fonction d'un thermomètre de référence.
Appuyer sur le bouton pendant 5 secondes, le tableau SYSTEM s'affiche, ensuite, appuyer sur le bouton c 📞/▶
CAL s'affiche et la valeur de température se met à clignoter.
À l'aide des touches + et –, régler la valeur de température souhaitée entre -3 °C et +3 °C, avec une résolution de 0,5 °C.
Confirmer en appuyant sur le bouton □
Exemple: le thermostat affiche une température ambiante de 22 °C, avec un réglage de calibrage à +1 °C, il va afficher 23 °C.
Variation de la température réglée
La variation (hystérèse) est la différence de température entre la température d'activation et de désactivation. Cela signifie que si dans le cadre du mode de chauffage, vous paramétrez par exemple une température de 20 °C et une variation de 0,2 °C, le thermostat commencera à travailler dès que la température ambiante descendra à 19,8 °C et il se coupera une fois que la température aura atteint 20,2 °C.
Appuyer sur le bouton pendant 5 secondes, le tableau SYSTEM apparaît, appuyer 2 fois sur le bouton ▼/→
DIFF s'affiche et la valeur de température se met à clignoter.
À l'aide des boutons + et −, régler la valeur de température souhaitée entre 0,2 °C et +2 °C, avec une résolution de 0,1 °C.
Confirmer en appuyant sur le bouton □
Modification manuelle temporaire de la température
En mode de contrôle normal de la température, le réglage actuel de la température peut être modifié brièvement par le programme sélectionné. À l'aide des boutons + et -, régler la nouvelle valeur de température et confirmer à l'aide du bouton ☐.
L'icône représentant une main s'affiche à la place de PRG et le temps restant clignote jusqu'au prochain changement de température programmé.
L'icône de la main disparaît lorsque le prochain changement de température programmé se produit et la température change en fonction du programme.
Le changement manuel peut également être interrompu prématurément à l'aide du bouton □.
Changement de température manuel à long terme (mode HOLD)
En mode de contrôle normal de la température, le réglage actuel de la température pourra être modifié à long terme par le programme sélectionné. À l'aide des boutons + et -, régler la nouvelle valeur de température et confirmer à l'aide du bouton 📞/▶
L'icône l'affiche à nouveau et la température se met à clignoter. Les modifications peuvent être apportées de nouveau à l'aide des boutons + et -. Pour confirmer, appuyer sur le bouton □
La température définie restera valide jusqu'à ce que vous annuliez le mode HOLD.
Les changements de température éventuels programmés ne seront pas effectués.
Dans ce mode, les boutons + et – peuvent être utilisés pour définir une nouvelle valeur de température. Confirmer à l'aide du bouton.
Pour annuler la fonction HOLD, appuyer sur le bouton. L'icône disparaît.
Renouvellement des réglages par défaut (reset)
Si le thermostat ne fonctionne pas correctement, il est possible de le réinitialiser aux paramètres d'usine. Retirer la partie avant du couvercle du thermostat, appuyer longuement sur le bouton, puis introduire les piles.
Tous les segments s'afficheront alors sur l'écran. Relâcher le bouton.
Entretien et maintenance
S'il est utilisé correctement, cet appareil est conçu pour fonctionner durant de nombreuses années en toute fiabilité. Ci-dessous, vous trouverez quelques conseils pour le manipuler/l'utiliser correctement:
- Avant de commencer à utiliser cet appareil, lisez attentivement la notice utilisateur.
- Ne pas exposer cet appareil aux rayons directs du soleil, à des températures extrêmement basses, à de l'humidité ou à de brusques variations de température. Cela réduirait la précision du suivi.
- Ne pas placer le produit à des endroits susceptibles d'être exposés à des vibrations et/ou à des secousses, cela pourrait en effet l'endommager.
- Ne pas exposer cet appareil à une pression excessive, à des coups, à la poussière, à des températures élevées ou à de l'humidité, ces éléments pourraient entraîner une défaillance du produit, réduire son autonomie, détériorer les piles ou provoquer une déformation des pièces en plastique.
- Ne pas exposer le produit aux intempéries ou à l'humidité, ni à des gouttes d'eau ou à un jet d'eau.
- Ne placer aucune source de flammes nues sur l'appareil, une bougie allumée par exemple.
- Ne pas placer cet appareil dans des endroits où la circulation d'air est insuffisante.
- Ne pas obstruer les orifices de ventilation de l'appareil.
- Ne pas intervenir sur les circuits électriques internes, vous pourriez les endommager et provoquer une annulation immédiate de la validité de la garantie. Cet appareil ne devrait être réparé que par un spécialiste qualifié.
- Pour le nettoyage, toujours utiliser un chiffon doux légèrement humide. Ne pas utiliser de dissolvant ou de produit de nettoyage, ces derniers pourraient en effet rayer les éléments en plastique et altérer les circuits électriques.
- Ne pas immerger cet appareil dans de l'eau ni dans d'autres liquides.
- En cas de dégradation ou de défaut de l'appareil, ne jamais essayer de le réparer vous-mêmes. Pour toute réparation, remettre l'appareil au revendeur qui vous l'a vendu.
- Cet appareil n'a pas été conçu pour être utilisé par des personnes (enfants compris) qui ont des capacités physiques et/ou sensorielles limitées, qui ont des troubles mentaux ou qui ne sont pas suffisamment expérimentées, à moins qu'elles ne soient sous la surveillance d'une personne qui est responsable de leur sécurité ou qu'une telle personne leur ait fait suivre une formation relative à l'utilisation de l'appareil. Les enfants doivent rester sous surveillance afin de les empêcher de jouer avec cet appareil.
Ne pas jeter avec les ordures ménagères. Utilisez des points de collecte spéciaux pour les déchets triés. Contactez les autorités locales pour obtenir des informations sur les points de collecte. Si les appareils électroniques sont mis en décharge, des substances dangereuses peuvent atteindre les eaux souterraines et, par la suite, la chaîne alimentaire, où elles peuvent affecter la santé humaine.
AVERTISSEMENT: Le contenu de la présente notice peut être modifié sans préavis. En raison des options d'impression limitées, les symboles affichés peuvent différer légèrement de ceux affichés à l'écran. Le contenu de la présente notice ne peut être reproduit sans l'approbation du fabricant. La notice est disponible sur le site Internet suivant: http://www.emos.eu/download.
