P5607 - Termostato Emos - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo P5607 Emos in formato PDF.
| Tipo di prodotto | Termostato ambiente programmabile |
| Marca | Emos |
| Modello | P5607 |
| Dimensioni (L × A × P) | 120 × 78 × 26 mm |
| Peso | 126 g |
| Alimentazione | 2 batterie alcaline AAA 1,5 V (LR03) |
| Carico commutato massimo | 230 V CA, 8 A resistivo / 2 A induttivo |
| Intervallo di misurazione della temperatura | 0 °C a 40 °C, risoluzione 0,1 °C |
| Precisione di misura | ±1 °C a 20 °C |
| Intervallo di regolazione della temperatura | 5 °C a 35 °C con passo di 0,5 °C |
| Isteresi regolabile | 0,2 °C a 2 °C con passo di 0,1 °C |
| Numero di programmi al giorno | 6 cambiamenti di temperatura |
| Modalità operative | Riscaldamento (HEAT), Raffreddamento (COOL), Antigelo (OFF) |
| Funzioni speciali | Programmazione settimanale, modalità HOLD, retroilluminazione, calibrazione |
| Indicatore batteria scarica | Sì, icona sul display |
| Retroilluminazione | 15 secondi dopo la pressione di un pulsante |
| Morsetti di collegamento | NO, COM, NC (contatto secco o sotto tensione) |
| Manutenzione | Pulire con un panno morbido leggermente umido; non utilizzare solventi |
| Sicurezza | Spegnere l'alimentazione prima dell'installazione; utilizzare personale qualificato; non aprire |
| Garanzia | Il manuale non specifica una durata, ma la garanzia decade in caso di apertura |
| Accessori inclusi | 2 viti, 2 tasselli |
Domande frequenti - P5607 Emos
Domande degli utenti su P5607 Emos
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Termostato in formato PDF gratuitamente! Trova il tuo manuale P5607 - Emos e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. P5607 del marchio Emos.
MANUALE UTENTE P5607 Emos
Il termostato P5607 è progettato il controllo degli impianti di riscaldamento o condizionamento.
Avvertenze importanti
Prima del primo utilizzo leggere attentamente le istruzioni per l'uso del termostato, della caldaia o dell'impianto di condizionamento.
Spegnere l'alimentazione prima di installare il termostato!
Si consiglia di far eseguire l'installazione da una persona qualificata!
Seguire le norme prescritte durante l'installazione.
Specifiche tecniche:
Carico di commutazione: max 230 V AC; 8 A per carico resistivo;
2 A per carico induttivo
Misurazione della temperatura: Da 0 °C a 40 °C con incrementi di 0,1 °C; precisione di ±1 °C a 20 °C
Impostazione della temperatura: Da 5 °C a 35 °C con incrementi di 0,5 °C
Dispersione della temperatura impostata: Da 0,2 °C a 2 °C, incrementi di 0,1 °C
Alimentazione: 2 batterie AAA da 1,5 V (LR03)
Accessori: 2 viti, 2 tasselli
Dimensioni e peso: 26 × 120 × 78 mm; 126 g
Descrizione dei comandi (cfr. fig. 1)
1 – selezione e modifica del programma
3 - impostazioni del termostato
4 - impostazioni di data e ora
2 – regolazione dell'impostazione del valore
Descrizione del display (fig. 2)
7 - modalità raffreddamento
2 - modalità operativa
8 – modalità riscaldamento
3 – programma selezionato
9 - temperatura ambiente
4 - ora
10 - modalità HOLD
5 - giorni
11 - modalità manuale
6 - temperatura impostata
INSTALLAZIONE
Attenzione:
Prima di sostituire il termostato, scollegare l'impianto di riscaldamento/condizionamento dalla rete elettrica principale del proprio appartamento. Questo per prevenire possibili scosse elettriche.
Posizione del termostato
La posizione del termostato influisce in modo significativo sul suo funzionamento. Posizionarlo nella stanza in cui i familiari si trattengono più spesso. Scegliere un luogo, preferibilmente su una parete interna, dove l'aria circoli liberamente e la luce diretta del sole non arrivi. Non posizionare il termostato vicino a fonti di calore (televisori, radiatori, frigoriferi) o vicino alle porte (a causa delle frequenti sollecitazioni). In caso di mancato rispetto di questi consigli, il termostato non manterrà correttamente la temperatura ambiente.
Montaggio del termostato
- Rimuovere la parte posteriore del termostato.
- Segnare la posizione dei fori.
- Praticare due fori, inserire con cautela i tasselli di plastica nei fori e fissare il retro del coperchio del termostato con due viti.
- Collegare i fili ai terminali contrassegnati secondo lo schema elettrico.
- Completare l'installazione montando il termostato sul retro del coperchio.
Nota: I morsetti si trovano sotto il coperchio. Spingere leggermente sul lato destro del coperchio e ruotarlo verso sinistra.
Schema elettrico
| 3 | NO | 8 (2) A |
| 2 | COM | |
| 1 | NC | 230 V AC |
NO - contatto aperto normalmente
COM - contatto di commutazione
NC - contatto chiuso normalmente

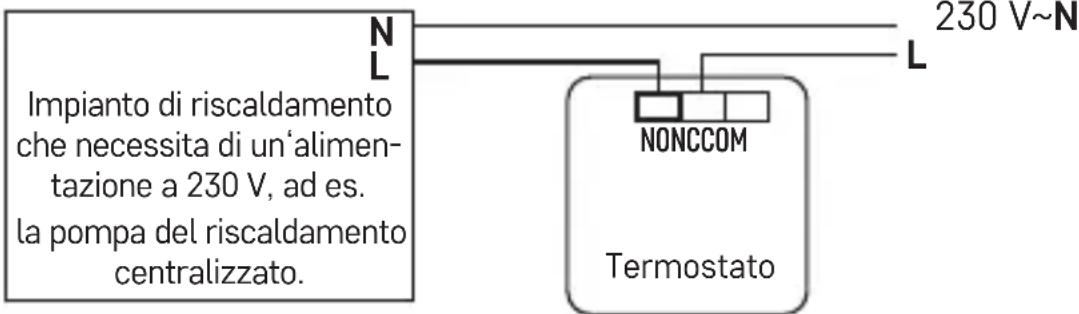

Schema elettrico di tensione del termostato P5607 alla caldaia con uscita „NO“:
Max. 230 V 8(2) A
* Quando si collega un'unità di raffreddamento al termostato, collegare il conduttore di fase „L“ al morsetto „NC“.

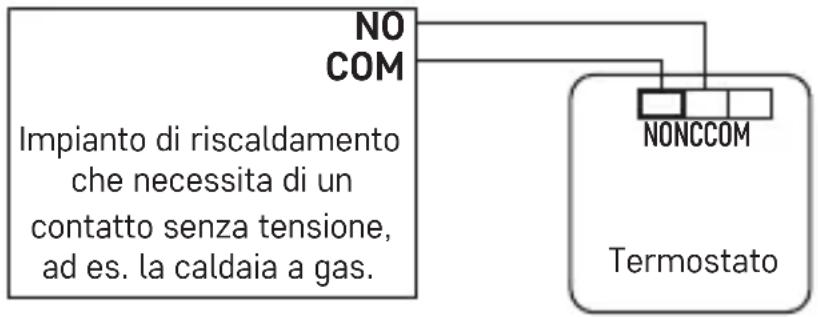

Schema elettrico senza tensione del termostato P5607 alla caldaia con uscita „NO“:
Max. 230 V 8(2) A
Messa in servizio (figg. 3 e 4)
Rimuovere il coperchio anteriore del termostato e inserire 2 batterie alcaline AAA da 1,5 V.
Non utilizzare batterie ricaricabili da 1,2 V.
Una volta inserite le batterie, il termostato entra in funzione e il display è attivo.
Se il termostato non funziona correttamente, controllare la polarità delle batterie per vedere se le batterie sono scariche.
Impostazioni del giorno e dell'ora
Premere il pulsante Ⓐ/it numero del giorno inizia a lampeggiare (da 1 – lunedì a 7 – domenica).
Utilizzare i pulsanti + e – per impostare il giorno corrente e premere 📋/▶ Impostare l'ora, premere nuovamente 📋 e impostare i minuti.
Per arrestare il motore premere il pulsante □
Sezione della modalità operativa (riscaldamento, raffreddamento, temperatura antigelo)
- Per accedere alle impostazioni delle modalità, tenere premuto il pulsante per 5 secondi.
- Utilizzare i pulsanti + e – per selezionare una delle seguenti modalità:
a. HEAT (sistema di riscaldamento)
b. OFF (temperatura antigelo 7 °C)
c. COOL (sistema di raffreddamento)
- Premere il pulsante □ per confermare la selezione.
Retroilluminazione del display
Premendo un pulsante qualsiasi si attiva la retroilluminazione del display per 15 secondi.
Sostituzione delle batterie
Se sul display appare l'icona le batterie sono scariche e devono essere sostituite.
Programmi preimpostati in fabbrica
Questo termostato per ambienti programmabile è stato progettato per essere facile da usare e richiedere un intervento minimo da parte dell'utente. I tempi e le temperature preimpostati sono adatti alla maggior parte degli utenti (vedi tabella seguente).
Tabella dei programmi preimpostati (6 variazioni di temperatura al giorno)
| Ora Temperatura Ora | Temperatura | ||||||
| Lunedì-venerdì | PRG1 | 6:00 20 °C | Salato-domenica | PRG1 | 7:30 20 °C | ||
| PRG2 | 8:00 15 °C | PRG2 9:30 20 °C | |||||
| PRG3 | 12:00 15 °C | PRG3 11:30 20 °C | |||||
| PRG4 | 14:00 15 °C | PRG4 13:30 20 °C | |||||
| PRG5 | 17:00 21 °C | PRG5 16:30 21 °C | |||||
| PRG6 | 22:00 15 °C | PRG6 22:30 15 °C | |||||
Impostazioni dei programmi
Se i programmi preimpostati in fabbrica non ti soddisfano, puoi regolare la periodicità e la temperatura.
L'intera giornata è suddivisa in 6 intervalli di tempo = 6 variazioni di temperatura (il numero di intervalli non può essere modificato).
- Premere il pulsante PRG, il numero del giorno inizia a lampeggiare.
- Usare i pulsanti + e – per selezionare i giorni desiderati: giorni singoli nella settimana/giorni lavorativi – 1, 2, 3, 4, 5/weekend – 6, 7/settimana intera – 1, 2, 3, 4, 5, 6, 7.
- Confermare con il pulsante v, il valore dell'ora inizia a lampeggiare e viene visualizzato PRG1 (1° variazione di temperatura del giorno).
- Con i pulsanti + e – impostare l'ora (incrementi di 10 minuti) a partire dalla quale sarà valida la 1° variazione di temperatura; confermare con il pulsante PRG.
- Il valore della temperatura inizia a lampeggiare, utilizzare i pulsanti + e - per impostare la temperatura desiderata e confermare con il pulsante PRG.
- Il valore dell'ora inizia a lampeggiare e viene visualizzato PRG2 (2° variazione di temperatura del giorno).
- Con i pulsanti + e – impostare l'ora (incrementi di 10 minuti) a partire dalla quale sarà valida la 2° variazione di temperatura; confermare con il pulsante PRG.
- Il valore della temperatura inizia a lampeggiare, utilizzare i pulsanti + e - per impostare la temperatura desiderata e confermare con il pulsante PRG.
Impostare allo stesso modo le restanti variazioni di temperatura PRG3/4/5/6 nell'arco della giornata.
Calibrazione della temperatura ambiente
Il sensore di temperatura del termostato è già stato calibrato in fabbrica, ma per ottimizzarlo è possibile calibrare la temperatura ambiente in base a un termometro di riferimento.
Premere il pulsante □ per 5 secondi, apparirà la tabella SYSTEM, premere il pulsante c 📋/→
Comparirà CAL e il valore della temperatura lampeggia.
Usare i pulsanti + e – per impostare il valore di temperatura desiderato tra -3 °C e +3 °C, con una risoluzione di 0,5 °C.
Confermare premendo □
Esempio: Il termostato visualizza una temperatura ambiente di 22 °C, mentre se la calibrazione è impostata su +1 °C visualizzerà 23 °C.
Dispersione della temperatura impostata
La dispersione (isteresi) è la differenza termica tra le temperature di accensione e spegnimento. Ad esempio, se si imposta la temperatura in modalità riscaldamento a 20 °C e la dispersione a 0,2 °C, il termostato inizierà a funzionare quando la temperatura ambiente scenderà a 19,8 °C e si spegnerà quando la temperatura raggiungerà i 20,2 °C.
Tenere premuto il pulsante □ per 5 secondi, apparirà la tabella SYSTEM, premere 2 volte il pulsante c Ⓤ/▶
Comparirà diFF e il valore della temperatura lampeggerà.
Utilizzare i pulsanti + e – per impostare il valore di temperatura desiderato tra 0,2 °C e +2 °C, con incrementi di 0,1 °C.
Confermare premendo □
Modifica manuale a breve termine della temperatura
In modalità corrente di regolazione della temperatura, l'impostazione della temperatura corrente può essere modificata a breve termine dal programma selezionato.
Impostare il nuovo valore di temperatura con i pulsanti + e -, confermare con il pulsante ☐.
Al posto di PRG viene visualizzata l'icona della lancetta e lampeggia il tempo rimanente fino alla successiva modifica della temperatura programmata.
Al successivo cambio di temperatura programmato, l'icona della lancetta scompare e la temperatura cambia in base al programma.
Le modifiche manuali possono anche essere interrotte prematuramente utilizzando il pulsante □
Modifica manuale a lungo termine della temperatura (modalità HOLD)
In modalità di regolazione automatica della temperatura, l'impostazione della temperatura corrente può essere modificata a lungo termine dal programma selezionato.
Impostare il nuovo valore di temperatura con i pulsanti + e -, confermare con il pulsante 📋/▶
Comparirà l'icona nella temperatura lampeggerà; è possibile regolare nuovamente la temperatura con i pulsanti + e - e confermare con il pulsante. La temperatura impostata sarà sempre valida finché non annullerai la modalità HOLD.
Eventuali modifiche programmate della temperatura non saranno effettuate. In questa modalità, i pulsanti + e – possono essere utilizzati per impostare un nuovo valore di temperatura, da confermare con il pulsante □
Per disattivare la funzione premere il pulsante □ l'icona sparirà.
Ripristino delle impostazioni di fabbrica (reset)
Se il termostato non funziona correttamente, è possibile ripristinare le impostazioni di fabbrica. Rimuovere la parte anteriore del coperchio del termostato, tenere premuto a lungo il pulsante e inserire le batterie. Tutti i segmenti appariranno sul display, rilasciare il pulsante.
Cura e manutenzione
Il prodotto è progettato per funzionare in modo affidabile per molti anni se gestito correttamente. Ecco alcuni suggerimenti per un funzionamento corretto:
- Prima di iniziare a usare con il prodotto, leggere attentamente il manuale d'uso.
- Non esporre il prodotto alla luce solare diretta, al freddo estremo e all'umidità e agli sbalzi di temperatura. Ciò ridurrebbe l'accuratezza del rilevamento.
- Non posizionare il prodotto in luoghi soggetti a vibrazioni o urti – potrebbero danneggiarlo.
- Non esporre il prodotto a pressioni eccessive, urti, polvere, temperature elevate o umidità – questi fattori possono causare malfunzionamenti del prodotto, ridurre la sua durata, provocare danni alla batteria e deformazione delle parti in plastica.
- Non esporre il prodotto a pioggia o gocce e schizzi d'acqua.
- Non collocare sul prodotto alcuna fonte di fiamma libera, ad esempio una candela accesa ecc.
- Non collocare il prodotto in luoghi dove il flusso d'aria è insufficiente.
-
Non inserire alcun oggetto nei fori di ventilazione del prodotto.
-
Non manomettere i circuiti elettrici interni del prodotto – si rischia di danneggiarlo e di invalidare automaticamente la garanzia. Il prodotto deve essere riparato solo da uno specialista qualificato.
- Per la pulizia, utilizzare un panno morbido leggermente inumidito. Non utilizzare solventi o detergenti – potrebbero graffiare le parti in plastica e danneggiare i circuiti elettrici.
• Non immergere il prodotto in acqua o altri liquidi. - Se il prodotto è danneggiato o difettoso, non cercare di ripararlo in autonomia. Consegnarlo al rivenditore presso il quale è stato è stato per la riparazione.
- Questo apparecchio non è destinato all'uso da parte di persone (compresi i bambini) le cui incapacità fisiche, sensoriali o mentali o la cui mancanza di esperienza o di conoscenze impediscono loro di utilizzare l'apparecchio in modo sicuro, a meno che non siano sorvegliate o istruite sull'uso di questo apparecchio da una persona responsabile della loro sicurezza. È necessario tenere d'occhio i bambini per assicurarsi che non giochi con l'apparecchio.
Non smaltire con i rifiuti domestici. Utilizza punti di raccolta speciali per i rifiuti differenziati. Contatta le autorit à locali per informazioni sui punti di raccolta. Se i dispositivi elettronici dovessero essere smaltiti in discarica, le sostanze pericolose potrebbero raggiungere le acque sotterranee e, di conseguenza, la catena alimentare, dove potrebbe influire sulla salute umana.
AVVERTENZA: Il contenuto di questo manuale è soggetto a modifiche senza preavviso – a causa delle limitate capacità di stampa, i simboli mostrati possono differire leggermente dalla visualizzazione – il contenuto di questo manuale non può essere riprodotto senza il consenso del produttore. Il manuale è consultabile all'indirizzo: http://www.emos.eu/download.
