Toote tüüp	Programmeeritav toatermostaat
Kaubamärk	Emos
Mudel	P5607
Mõõtmed (L × K × S)	120 × 78 × 26 mm
Kaal	126 g
Toiteallikas	2 leelispatareid AAA 1,5 V (LR03)
Maksimaalne lülituskoormus	230 V AC, 8 A takistuslik / 2 A induktiivne
Temperatuuri mõõtepiirkond	0 °C kuni 40 °C, lahutus 0,1 °C
Mõõtetäpsus	±1 °C temperatuuril 20 °C
Temperatuuri reguleerimispiirkond	5 °C kuni 35 °C sammuga 0,5 °C
Reguleeritav hüsterees	0,2 °C kuni 2 °C sammuga 0,1 °C
Programmide arv päevas	6 temperatuurimuutust
Töörežiimid	Küte (HEAT), Jahutus (COOL), Külmakahjustuse kaitse (OFF)
Eriomadused	Nädalaprogramm, HOLD-režiim, taustvalgus, kalibreerimine
Nõrkade patareide indikaator	Jah, ikoon ekraanil
Taustvalgus	15 sekundit pärast nupu vajutamist
Ühendusklemmid	NO, COM, NC (kuivkontakt või pingestatud)
Hooldus	Puhastage kergelt niiske pehme lapiga; ärge kasutage lahusteid
Ohutus	Katkesta toide enne paigaldamist; kasuta kvalifitseeritud personali; ära ava
Garantii	Juhend ei täpsusta konkreetset kestust, kuid garantii tühistatakse avamise korral
Kaasasolevad tarvikud	2 kruvi, 2 tüûlit

Korduma kippuvad küsimused - P5607 Emos

Milliseid patareisid kasutada termostaadis Emos P5607?

Kasutage 2 leelispatareid AAA 1,5 V (LR03). Ärge kasutage 1,2 V laetavaid patareisid.

Kuidas seadistada päeva ja kellaaega termostaadil?

Vajutage nuppu , päeva number vilgub. Kasutage +/– päeva valimiseks (1=esmaspäev kuni 7=pühapäev), vajutage /▶ kinnitamiseks. Seejärel seadistage tunnid ja minutid samal viisil.

Mida teha, kui kuvatakse nõrga patarei ikooni?

Ikoon näitab, et patareid on nõrgad. Asendage mõlemad patareid uutega, tüüp AAA 1,5 V.

Kuidas seadistada kütte- või jahutusrežiimi?

Vajutage nuppu 5 sekundit. Ekraanil kuvatakse SYSTEM. Kasutage +/– valimiseks HEAT (küte), COOL (jahutus) või OFF (külmakahjustuse kaitse 7°C juures). Kinnitage nupuga /▶.

Kas ma saan ajutiselt temperatuuri muuta ilma programmi muutmata?

Jah, tavarežiimis kasutage +/– temperatuuri reguleerimiseks, seejärel kinnitage nupuga □. Ilmub käe ikoon ja muudatus jääb aktiivseks kuni järgmise programmeeritud muudatuseni.

Kuidas aktiveerida HOLD-režiimi püsiva temperatuuri jaoks?

Vajutage +/– soovitud temperatuuri seadistamiseks, seejärel kinnitage nupuga /▶. Kuvatakse HOLD-ikoon ja temperatuur jääb fikseerituks. Tühistamiseks vajutage uuesti nuppu /▶.

Mida teha, kui termostaat ei tööta korralikult?

Saate teostada tehase lähtestamise: eemaldage esiosa, hoidke PRG-nuppu all ja sisestage patareid. Kõik segmendid kuvatakse, seejärel vabastage nupp.

Kuidas kalibreerida kuvatavat temperatuuri?

Vajutage 5 sekundit sisenemiseks SYSTEM, seejärel vajutage /▶ CAL nägemiseks. Kasutage +/– reguleerimiseks vahemikus -3°C kuni +3°C sammuga 0,5°C. Kinnitage □-ga.

Kuhu paigaldada termostaat optimaalseks tööks?

Paigaldage see kõige sagedamini kasutatavasse ruumi, siseseinale, kaitstuna otsese päikesevalguse, tuuletõmbuse eest ja eemal soojusallikatest (TV, radiaator, külmik).

Kuidas ühendada termostaat boileriga?

Järgige juhtmestiku skeemi: ühendage faas klemmiga NO (tavaliselt avatud kontakt) ja nulljuhe COM-iga. Jahutuse korral kasutage klemmi NC. Katkestage toide enne mis tahes käsitsemist.

KASUTUSJUHEND P5607 Emos

P5607 termostaat on loodud kütte- ja kliimasüsteemide juhtimiseks.

Oluline!

• Enne esmakordset kasutamist lugege hoolikalt termostaadi kasutusjuhendit, aga ka katla või kliimaseadme kasutusjuhendit.
• Enne termostaadi paigaldamist lülitage toide välja!
• Paigaldada tohib kvalifitseeritud spetsialist!
• Paigaldamise ajal pidage kinni ettenähtud normidest.

Tehnilised andmed:

Lülitatud koormus: max 230 V vahelduvvoolu; 8 A aktiivkoormuse korral; 2 A induktiivse koormuse korral

Temperatuuri möötmine: 0 °C kuni 40 °C sammuga 0,1 °C; täpsus ±1 °C temperatuuril 20 °C

Temperatuuri seadistus: 5 °C kuni 35 °C sammuga 0,5 °C

Erinevuse seadistus: 0,2 °C kuni 2 °C sammuga 0,1 °C

Toiteallikas: 2 × 1,5 V AAA patareid (LR03)

Mõõtmed ja kaal: 26 × 120 × 78 mm; 126 g

Juhtelementide kirjeldus (joonis 1)

1 – programmi valimine ja muutmine

2 – väärtuse reguleerimine

4 – kellaaja ja kuupäeva määramine

Ekraani kirjeldus (joonis 2)

1 – patareid on tühjenemas

7 – jahutusrežiim

2 – töörežiim

8 – kütterežiim

3 - valitud programm

9 – toatemperatuur

4 - aeg

10 – režiim HOLD

5 – päevad

11 – käsirežiim

6 – määratud temperatuur

PAIGALDAMINE

Tähelepanu!

Enne termostaadi asendamist lülitage kütte-/kliimasüssteem oma korteri vooluvõrgust lahti. Nii väldite elektrilöögi põhjustatud võimalikke vigastusi.

Termostaadi asukoht

Termostaadi paigutus mõjutab selle toimimist märkimisväärselt. Pai-galdage see tuppa, kus pereliikmed veedavad suurema osa oma ajast. Valige koht, eelistatavalt siseseinal, kus õhk ringleb vabalt ja mis ei jää otsese päikesevalguse kätte. Ärge asetage termostaati soojusallikate (nt telerite, radiaatorite, külmikute) lähedusse ega ukse lähedusse (võimalikud sagedased lõögid ja vibratsioon). Kui te neid soovitusi ei järgi, ei kontrolli termostaat ruumi temperatuuri õigesti.

Termostaadi paigaldamine

1. Eemaldage termostaadi tagumine kaas.
2. Märkige aukude asukohad.
3. Puurige kaks auku, sisestage ettevaatlikult plastist tüüblid ning kinnitage termostaadi tagumine kate kahe kruviga.
4. Ühendage juhtmed märgistatud klemmidega vastavalt juhtmestiku skeemile.
5. Paigalduse lõpetamiseks kinnitage termostaat paigaldatud tagakaanele.

Märkus: Klemmid paiknevad kaane all. Vajutage örnalt kaane paremale küljele ja keerake kaas vasakule.

Juhtmestiku skeem

NO – tavaliselt avatud kontakt

COM – lüliti kontakt

NC – tavaliselt suletud kontakt

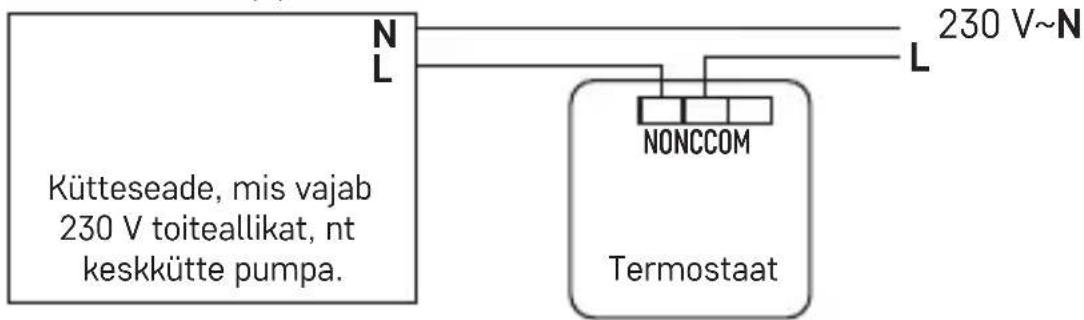

Pingeühenduse skeem termostaadi P5607 ühendamiseks NO-pistikupesaga katla jaoks:

Max. 230 V 8(2) A

* Jahutusseadme ühendamisel termostaadiga ühendage faasijuht „L“ klemmiga „NC”.

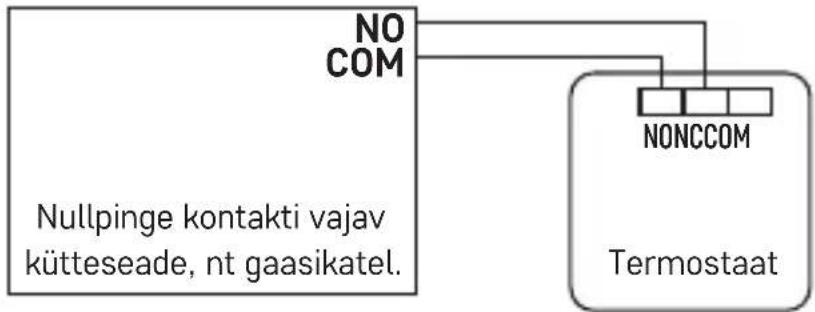

Nullpinge ühenduse skeem termostaadi P5607 ühendamiseks NO-pisti-kupesaga katla jaoks:

Max. 230 V 8(2) A

Kasutuselevõtt (joonised 3 ja 4)

Eemaldage termostaadi esikaas ja paigaldage 2× 1,5 V AAA patareid.

Patareide sisestamine käivitab termostaadi ja aktiveerib ekraani.

Kui termostaat ei tööta korralikult, kontrollige patareide polaarsust ja laetusastet.

Vajutage nuppu Päeva märgutuli (nr 1 – esmaspäev kuni nr 7 – pühapäev) hakkab vilkuma.

Kasutage nuppe + ja – ning määrake päev, seejärel vajutage nuppu 📋/→ Määrake tund, vajutage uuesti nuppu 📋 ja määrake minutid.

Kinnitamiseks vajutage nuppu □

Töörežiimi valimine (küte, jahutus, külmakindlustemperatuur)

1. Režiimisätete avamiseks hoidke nuppu viis sekundit all.
2. Kasutage nuppe + ja - ning valige üks järgmistest režiimidest:

a. HEAT (küttesüsteem)
b. OFF (külmakindlustemperatuur: 7 °C)
c. COOL (jahutussüsteem)

1. Valiku kinnitamiseks vajutage nuppu.

Ekraani valgustus

Mis tahes nupu vajutamisel aktiveeritakse taustavalgustus 15 sekundiks.

Patareide vahetamine

Kui ekraanil kuvatakse 📁 sị hakkavad patareid tühjaks saama ja need tuleb välja vahetada.

Tehases eelseadistatud programmid

Programmeeritavat toatermostaati on lihtne kasutada ja see vajab kasutaja minimaalset sekkumist. Eelseadistatud kellaajad ja temperatuurid sobivad enamikule kasutajatest (vt alltoodud tabelit).

Eelseadistatud programmide tabel (6 temperatuurimuutust päevas)

		Aeg Temperatuur Aeg Temperatuur
Esmaspäev – Reede	PRG1 6:00 20 °C		Laupääev PRG1 7:30 20 °C
	PRG2 8:00 15 °C	PRG2 9:30 20 °C
	PRG3 12:00 15 °C	PRG3 11:30 20 °C
	PRG4 14:00 15 °C	PRG4 13:30 20 °C
	PRG5 17:00 21 °C	PRG5 16:30 20 °C
	PRG6 22:00 15 °C	PRG6 22:30 15 °C

Programmi sätted

Kui tehases määratud eelseadistatud programmid teie vajadustele ei vasta, saate ajastust ja temperatuure ka ise seadistada.

Päev on jagatud 6 osaks = 6 temperatuuri muutust (ajaperioodide arvu ei saa muuta).

1. Vajutage nuppu PRG; päeva märgutuli hakkab vilkuma.

2. Kasutage nuppe + ja – ning valige päevad: nädalapäevad/tööpäevad – 1, 2, 3, 4, 5/nädalalöpp – 6, 7/kogu nädal – 1, 2, 3, 4, 5, 6, 7.

3. Kinnitamiseks vajutage nuppu PRG; kuvatakse PRG1 ja kellaaja väärtus hakkab vilkuma (märgib päeva esimest temperatuurimuutust).
4. Kasutage nuppe + ja – ning määrake aeg (10 minutiste sammudena), kus esimene temperatuuri muutus peab aset leidma ning kinnitage nupuga PRG.
5. Temperatuuri väärtus hakkab vilkuma; kasutage nuppe + ja -, määrake soovitud temperatuur ja kinnitage valik nupuga PRG.
6. Aja väärtus hakkab vilkuma ning ekraanil kuvatakse PRG2 (märgib päeva teist temperatuurimuutust).
7. Kasutage nuppe + ja – ning määrake aeg (10 minutiste sammudena), kus teine temperatuuri muutus peab aset leidma ning kinnitage nupuga PRG.
8. Temperatuuri väärtus hakkab vilkuma; kasutage nuppe + ja –, määrake soovitud temperatuur ja kinnitage valik nupuga PRG.

Korrake toimingut ka päeva ülejäänud temperatuurimuutuste jaoks (PRG3/4/5/6).

Toatemperatuuri kalibreerimine

Termostaadi temperatuuriandur kalibreeritakse juba tootmisfaasis, kuid termostaadi optimeerimiseks saab seda täiendavalt kalibreerida, näiteks möödetud toatemperatuuri ja vördlustermomeetri vördlemisel.

Hoidke nuppu □viis sekundit all. Kuvatakse süsteemitabel. Vajutage nuppu ⏰/▶

Ekraanile ilmub CAL ning temperatuuri väärtus hakkab vilkuma.

Kasutage nuppe + ja – ning seadistage temperatuuriväärtust -3 kuni +3 °C (0,5 °C sammudena).

Kinnitamiseks vajutage nuppu □

Näide: Termostaat kuvab ruumi temperatuuriks 22 °C; kui seadistate kalibreerimisväärtuse +1 °C, kuvab termostaat 23 °C.

Temperatuurierinevus (hüsterees) on süsteemi sisse- ja väljalülituse temperatuuride erinevus. Nt kui seadistate temperatuuri kütterežiimis väärtusele 20 °C ja erinevus on 0,2 °C, siis aktiveerib termostaat kütmise toatemperatuuri langedes väärtusele 19,8 °C ja lülitab kütmise välja temperatuuril 20,2 °C.

Hoidke nuppu viis sekundit all. Kuvatakse süsteemitabel. Vajutage nuppu kaks korda.

Ekraanile ilmub diFF ning temperatuuri väärtus hakkab vilkuma.

Kasutage nuppe + ja – ning seadistage temperatuuriväärtust 0,2 kuni +2 °C (0,1 °C sammudena).

Kinnitamiseks vajutage nuppu □

Temperatuuri lühiajaline käsitsi muutmine

Tavalises töörežiimis, kus temperatuuri kontrollib valitud programm, saab kehtivat temperatuuriseadistust lühiajaliselt käsitsi muuta.

Kasutage nuppe + ja -, seadistage uus temperatuur ja kinnitage see nupuga.

Ikoon PRG asendatakse käe ikooniga ning järgmise temperatuurimuutuseni jäänud aeg hakkab vilkuma.

Järgmise plaanitud temperatuurimuutuse ajal käe ikoon kaob ja temperatuur muutub vastavalt programmile.

Käsitsi muutmise saab alistada ja varem lõpetada, kui vajutate nuppu

Tavalises töörežiimis, kus temperatuuri kontrollib valitud programm, saab kehtivat temperatuuriseadistust pikaajaliselt käsitsi muuta.

Kasutage nuppe + ja -, seadistage uus temperatuur ja kinnitage see nupuga Ⓗ/▶

Kuvatakse ikoon 📄ja temperatuurinäit hakkab vilkuma. Kasutage taas nuppe + ja -, muutke temperatuuri ja kinnitage valik nupuga □

Seadistatud temperatuuri hoitakse seni, kuni režiim HOLD tühistatakse.

Ühtegi programmeeritud temperatuurimuutust ei toimu.

Selles režiimis saate uue temperatuuriväärtuse seadistada nuppudega + ja -, kinnitamiseks vajutage nuppu

Režiimi HOLD lõpetamiseks vajutage nuppu : likoon kobb.

Tehasesätete taastamine

Kui termostaat ei toimi korralikult, võite taastada selle tehasesätted.

Eemaldage termostaadi esikaas, hoidke nuppu all ja sisestage patareid.

Ekraanil kuvatakse köik segmendid; vabastage nupp

Korrashoid ja hooldamine

Toode on mõeldud nõuetekohasel kasutamisel töökindlalt toimima paljude aastate jooksul. Siin on mõned nõuanded nõuetekohaseks kasutamiseks:

• Lugege kasutusjuhendit hoolikalt enne selle toote kasutamist.
• Ärge asetage toodet otsese päikesevalguse, äärmise külma ega niiskuse kätte või äkiliste temperatuurimuutustega keskkonda. See vähendab möötetäpsust.
• Ärge asetage toodet kohtadesse, kus võib esineda vibratsiooni ja lõöke – need võivad seadet kahjustada.
• Ärge laske tootel kokku puutuda liigse jõu, löökide, tolmu, kõrge temperatuuri või niiskusega – need võivad põhjustada rikkeid, lühemat aku kasutusiga, patareide kahjustusi või plastosade deformeerumist.
• Ärge asetage toodet vihma kätte või väga niiskesse kohta, ega laske sel kokku puutuda veetilkade või -pritsmetega.

• Ärge asetage tootele avatud leegiallikaid, nt süüdatud kühnalt jne.

• Ärge asetage toodet ebapiisava öhuvooluga kohtadesse.

• Ärge sisestage esemeid toote öhutusavadesse.
• Ärge muutke toote sisemisi elektriahelaid – see võib toodet kahjustada ja tühistab automaatselt garantii. Toodet tohib parandada ainult kvalifitseeritud spetsialist.
• Toote puhastamiseks kasutage kergelt niisutatud pehmet lappi. Årge kasutage lahusteid ega puhastusvahendeid – need võivad plastikust osasid söövitada ja põhjustada elektriahelate korrosiooni.
• Årge kastke toodet vette või muudesse vedelikke.
• Toote kahjustuse või defekti korral ei tohi te seda ise remontida. Saate seda parandada poes, kust selle ostsite.
• Seadet ei tohi kasutada isikud (sh lapsed), kellel on füüsilised, mee-leoorganite või vaimsed puuded, või isikud, kellel puuduvad piisavad kogemused ja teadmised, et seadet ohutult kasutada, välja arvatud juhul kui see toimub järelevalve all või nende turvalisuse eest vastutav isik on neid ohututest tingimustest teavitanud. Lapsi tuleb alati jälgida, et nad ei saaks seadmega mängida.

Ärge visake ära koos olmejäätmetega. Kasutage spetsiaalseid sorteeritud jäätmete kogumispunkte. Teavet kogumispunktide kohta saate kohalikult omavalitsuselt. Elektroonikaseadmete prügimäele viskamisel võivad ohtlikud ained pääseda põhjavette ja seejärel toiduahelasse ning mõjutada nii inimeste tervist.

HOIATUS: Selle juhendi sisu voib eelneva etteteatamiseta muuta – printimise piirangute tottu voivad kuvatud sümbolid ekraanist veidi erineda – käesoleva juhendi sisu ei tohi ilma tootjapoolse loata reprodutseerida. Üksikasjaliku kasutusjuhendi leiate veebilehelt: http://www.emos.eu/download.
