GEBRUIKSAANWIJZING P5607 Emos
lestatiet stundu, tad vēlreiz nospiediet uniestatiet minūtes.
Apstipriniet, nospiežot pogu □
Temperatuurierinevuse säte
Het thermostaat P5607 is bedoeld voor het bedienen van verwarmings- en klimaatregelingssystemen.
Belangrijke informatie
- Alvorens het toestel eerste keer te gebruiken lees aandachtig deze bedieningshandleiding voor de thermostaat, maar ook voor de ketel en de klimaatregelingsapparatuur.
- Voordat u de thermostaat installeert, moet u de stroomtoevoer uitschakelen!
- Wij raden aan de installatie te laten uitvoeren door gekwalificeerd personeel!
- Neem bij de installatie de voorgeschreven normen in acht.
Technische specificatie:
Schakelbelasting: max. 230 V AC; 8 A voor resistieve belasting; 2 A voor inductieve belasting
Temperatuurmeting: 0 °C tot 40 °C met resolutie van 0,1 °C; nauwkeurigheid ±1 °C bij 20 °C
Temperatuurinstelling: 5 °C tot 35 °C in stappen van 0,5 °C
Spreiding van de ingestelde temperatuur: 0,2 °C tot 2 °C, in stappen van 0,1 °C
Voeding: 2× 1,5 V batterij type AAA (LR03)
Toebehoren: schroeven 2 stuks, pluggen 2 stuks
maten en gewicht: 26 × 120 × 78 mm; 126 g
Beschrijving van de bedieningselementen (afb. 1)
| 1 – het selecteren en wijzigen van het programma | 3 – thermostaatstand |
| 2 – aanpassing van de waar-de-instelling | 4 – manuele Instelling van tijd en datum |
Beschrijving van de display (afb. 2)
| 1 – lege batterijf | 7 – koelingsmodus |
| 2 – bedrijfsmodus | 8 – verwarmingsmodus |
| 3 – geselecteerd programma | 9 – kamertemperatuur |
| 4 – tijd | 10 – modus HOLD |
| 5 – dagen | 11 – manuele modus |
| 6 – ingestelde temperatuur |
INSTALLATIE
Waarschuwing:
Voordat u de thermostaat vervangt, koppelt u het verwarmings-/ airconditioningssysteem los van de hoofdstroombron in uw woning. Dit voorkomt mogelijke elektrische schokken.
Het plaatsen van de thermostaat
De plaats van de thermostaat is van grote invloed op de werking ervan. Plaats hem in de kamer waar de familieleden het vaakst aanwezig zijn. Kies de plek, bij voorkeur op een binnenmuur waar de lucht vrij kan circuleren en waar direct zonlicht de kamer niet bereikt. Plaats de thermostaat niet in de buurt van warmtebronnen (TV's, radiatoren, koelkasten) of in de buurt van deuren (in verband met frequente schokken). Als u deze aanbevelingen niet opvolgt, zal de kamer niet goed op temperatuur blijven.
Montage van de thermostaat
- Verwijder de achterkant van het thermostatdeksel.
- Markeer de posities van de gaten.
- Boor twee gaten, steek de plastic deuvels er voorzichtig in en bevestig de achterkant van het thermostaatdeksel met twee schroeven.
- Sluit de draden aan op de gemarkeerde klemmen volgens het aan-sluitschema.
- Voltooi de installatie door de thermostaat te monteren op de bevestigde achterkant van het deksel.
Opmerking: De aansluitklemmen bevinden zich onder het deksel. Duw lichtjes op de rechterkant van het deksel en draai het naar links.
Aansluitschema
NO - normaal open contact
COM - contact van de schakelaar
NC - normaal gesloten contact

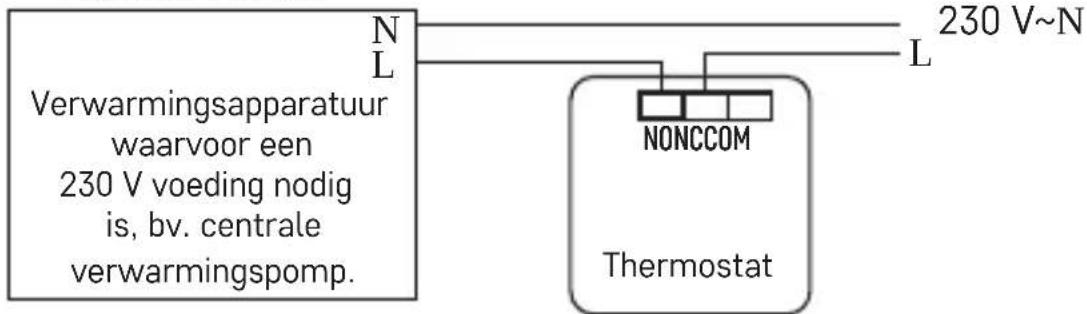

Schema van de spanningsaansluiting van de thermostaat P5607 op een boiler met een „NO“-uitgang:
Max. 230 V 8(2) A
* Als u een koelapparaat op de thermostaat aansluit, sluit u de fasedraad „L“ aan op de klem “NC”.

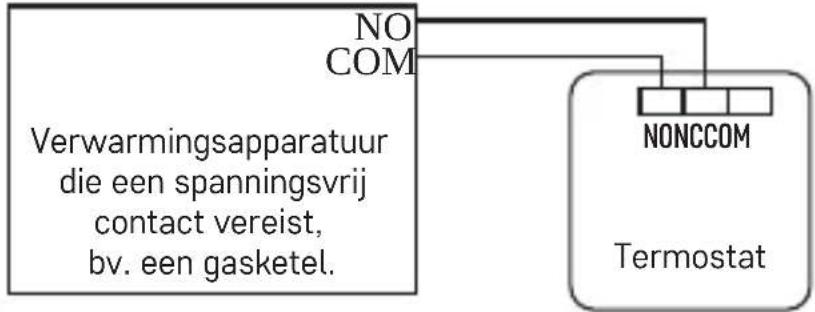

Schema van spanningsvrije aansluiting van de thermostaat P5607 op een boiler met „NO“-uitgang:
Max. 230 V 8(2) A
Ingebruikneming (afb. 3 en 4)
Verwijder het voordeksel van de thermostaat en plaats 2× 1,5 V AAA alkaline batterijen.
Gebruik geen 1,2 V oplaadbare batterijen.
Na het plaatsen van de batterijen zal de thermostaat beginnen te werken en zal het display actief zijn.
Als de thermostaat niet goed werkt, controleer dan de polariteit van de batterijen om te zien of de batterijen leeg zijn.
Instelling van dag en tijd
Druk op de toets Ⓤhet dagnummer begint te knipperen (1 – maandag tot 7 – zondag).
Zet de toetsen + en - op de huidige dag en druk op Stel het uur in, druk nogmaals op en stel de minuut in.
Bevestig door te drukken op de toets □
Keuze van de bedrijfsmodus (verwarming, koeling, antivriestemperatuur)
- Om de modusinstellingen te openen, houdt u de toets Ogedurende 5 seconden ingedrukt.
- Gebruik de toetsen + en - om een van de volgende modi te selecteren:
a. HEAT (verwarmingssysteem)
b. OFF (antivriestemperatuur 7 °C)
c. COOL (koelsysteem) - Druk op de toets om de keuze te bevestigen.
Achtergrondverlichting van de display
Als u op een van deze toetsen drukt, wordt de achtergrondverlichting van de display gedurende 15 seconden ingeschakeld.
Vervangen van batterijen
Als de icoon live schijnt op het display, betekent dit dat de batterijen een lage spanning hebben en moeten worden vervangen.
In de fabriek ingestelde programma's
Deze programmeerbare kamerthermostaat is ontworpen met het oog op gebruiksvriendelijkheid en minimaal aantal ingrepen door de gebruiker. De vooraf ingestelde tijden en temperaturen zullen voor de meeste gebruikers geschikt zijn (zie de onderstaande tabel).
Tabel met vooraf ingestelde programma's (6 temperatuurwisselingen per dag)
| Tijd Temperatuur Tijd | Temperatuur | ||||
| Mandag-vrijdag | PRG1 6:00 20 °C | Zetterdag-Zondag | PRG1 7:30 20 °C | ||
| PRG2 8:00 15 °C PRG2 9:30 20 °C | |||||
| PRG3 12:00 15 °C PRG3 11:30 20 °C | |||||
| PRG4 14:00 15 °C PRG4 13:30 20 °C | |||||
| PRG5 17:00 21 °C PRG5 16:30 21 °C | |||||
| PRG6 22:00 15 °C PRG6 22:30 15 °C | |||||
Programma-instellingen
Als de in de fabriek ingestelde programma's u niet bevallen, kunnen de timings- en temperatuurinstellingen worden aangepast.
De hele dag is verdeeld in 6 tijdsperioden = 6 temperatuurwisselingen (het aantal perioden kan niet worden gewijzigd).
- Druk op de toets PRG, het dagnummer knippert.
- Gebruik de toetsen + en - om de gewenste dagen te selecteren: individuele dagen van de week/werkdagen - 1, 2, 3, 4, 5/weekend - 6, 7/ hele week - 1, 2, 3, 4, 5, 6, 7.
- Bevestig met de toets PRG, de tijdswaarde begint te knipperen en PRG1 (1ste temperatuursverandering van de dag) wordt weergegeven.
- Stel met de toetsen + en – het tijdstip in (resolutie van 10 min) vanaf wanneer de 1e temperatuurwijziging zal ingaan, bevestig met de toets PRG.
- De temperatuurwaarde begint te knipperen, stel de gewenste temperatuur in met de toetsen + en - en bevestig met de toets PRG.
- De tijdswaarde knippert en PRG2 (2e temperatuurverandering binnen de dag) wordt weergegeven.
- Stel met de toetsen + en – de tijd in (resolutie van 10 min) vanaf wanneer de 2e temperatuurwijziging zal ingaan, bevestig met de toets PRG.
- De temperatuurwaarde begint te knipperen, stel de gewenste temperatuur in met de toetsen + en - en bevestig met de toets PRG.
Stel de overige temperatuurwijzigingen PRG3/4/5/6 binnen de dag op dezelfde wijze in.
Kalibratie van de kamertemperatuur
De temperatuursensor in de thermostaat is in de fabriek al gekalibreerd, maar voor optimalisatie is het mogelijk de temperatuur in de kamer te kalibreren aan de hand van bijv. een referentiethermometer.
Druk de toets □ gedurende 5 seconden in, de tabel SYSTEM verschijnt, druk de toets c 📊in!
CAL wordt weergegeven en de temperatuurwaarde knippert.
Gebruik de toetsen + en - om de gewenste temperatuurwaarde in te stellen tussen -3 en +3 °C, resolutie 0,5 °C.
Bevestig door te drukken op de toets □
Voorbeeld: De thermostaat geeft een kamertemperatuur van 22 °C aan, als de kalibratie op +1 °C is ingesteld, wordt 23 °C aangegeven.
Spreiding van de ingestelde temperatuur
Spreiding (hysterese) is het temperatuurverschil tussen de temperatuur bij inschakeling en uitschakeling. Als u de temperatuur in het verwarmingsregime bijvoorbeeld instelt op 20 °C en de spreiding op 0,2 °C, zal de thermostaat beginnen te werken wanneer de kamertemperatuur daalt tot 19,8 °C en uitschakelen wanneer de temperatuur 20,2 °C bereikt.
Druk de toets □ gedurende 5 seconden in, de tabel SYSTEM verschijnt, druk 2 keer de toets 📂.
DiFF zal worden weergegeven en de temperatuurwaarde zal knipperen. Gebruik de toetsen + en – om de gewenste temperatuurwaarde in te stellen tussen 0,2 en +2 °C, resolutie 0,1 °C. Bevestig door te drukken op de toets □.
Kortlopende handmatige wijziging van de temperatuur
In de normale temperatuurregelingsmodus van het geselecteerde programma kan de huidige temperatuurinstelling voor een korte tijd worden gewijzigd.
Stel de nieuwe temperatuurwaarde in met de toetsen + en -, bevestig met de toets □
In plaats van PRG verschijnt een handicoon en de resterende tijd tot de volgende geprogrammeerde temperatuurwijziging knippert.
Bij de volgende geprogrammeerde temperatuurwijziging zal het handicoon verdwijnen en zal de temperatuur volgens het programma veranderen.
De handmatige verandering kan ook voortijdig worden beëindigd met de toets □
Langdurige handmatige temperatuurverandering (modus HOLD)
In de normale modus voor temperatuurregeling met het gekozen programma kan de huidige temperatuurinstelling op lange termijn worden gewijzigd.
Stel de nieuwe temperatuurwaarde in met de toetsen + en -, bevestig met de toets 📋/→
Er verschijnt de icoon 📁en de temperatuur knippert, u kunt opnieuw instellen met de toetsen + en -. Bevestig met de toets.
De ingestelde temperatuur blijft geldig zolang u de modus HOLD niet uitschakelt.
Eventuele geprogrammeerde temperatuurwijzigingen worden niet doorgevoerd.
In deze modus kan een nieuwe temperatuurwaarde worden ingesteld met de toetsen + en -, bevestig met de toets □.
Om de HOLD functie te annuleren, druk op de toets □ de icoon 📂 al verdwijnen.
Terugzetten naar de fabrieksinstellingen (reset)
Als de thermostaat niet goed werkt, kan hij worden teruggezet op de fabrieksinstelling. Verwijder de voorkant van het thermostaatdeksel, druk lang op de toets en plaats de batterijen. Het display toont alle segmenten, laat de toets los.
Zorg en onderhoud
Het product is ontworpen om bij de juiste zorg jarenlang betrouwbaar te dienen. Hier zijn enkele tips voor een goede bediening:
- Lees de gebruikershandleiding voordat u met het product gaat werken.
- Stel het product niet bloot aan direct zonlicht, extreme koude, vochtigheid of plotselinge temperatuurschommelingen. Dit zal de nauwkeurigheid van de aflezing verminderen.
- Plaats het product niet op plekken met kans op vibraties en schokken – deze kunnen het product beschadigen.
- Stel het product niet bloot aan bovenmatige druk, schokken, stof, hoge temperatuur of vocht – deze kunnen de functionaliteit van het product aantasten of een korter energetisch uithoudingsvermogen, beschadiging van batterijen en deformatie van de kunststof onderdelen tot gevolg hebben.
- Stel het product niet bloot aan regen of vocht, druipend of spattend water.
- Plaats geen bronnen van open vuur op het product, bijvoorbeeld een brandende kaars of iets dergelijks.
- Plaats het product niet op plaatsen waar niet voldoende luchtstroom is gewaarborgd.
- Schuif geen voorwerpen in de ventilatieopeningen van het product.
- Raak de interne elektrische circuits van het product niet aan – u kunt het product beschadigen en hierdoor automatisch de garantiegeldigheid beeindigen. Het product mag alleen worden gerepareerd door een gekwalificeerde vakman.
- Maak het product schoon met een licht bevochtigd zacht doekje. Gebruik geen oplos- en schoonmaakmiddelen – deze kunnen krassen op de kunststof delen veroorzaken en elektrische circuits beschadigen.
- Dompel het product niet in water of andere vloeistoffen.
- Als het product beschadigd of defect is, mag u het niet zelf repareren. Breng het voor reparatie naar de winkel waar je het gekocht hebt.
- Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) die door een lichamelijk, zintuiglijk of geestelijk onvermogen of door een gebrek aan ervaring of kennis niet in staat zijn het apparaat veilig te gebruiken, tenzij zij onder toezicht staan of instructies hebben gekregen van een persoon die verantwoordelijk is voor hun veiligheid. Kinderen moeten onder toezicht staan om ervoor te zorgen dat zij niet met het apparaat spelen.
Deponeer niet bij het huisvuil. Gebruik speciale inzamelpunten voor gesorteerd afval. Neem contact op met de lokale autoriteiten voor informatie over inzamelpunten. Als de elektronische apparaten zouden worden weggegooid op stortplaatsen kunnen gevaarlijke stoffen in het grondwater terecht komen en vervolgens in de voedselketen, waar het de menselijke gezondheid kan beïnvloeden.
WAARSCHUWING: De inhoud van deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd – als gevolg van beperkte drukmogelijkheden
kunnen de afgebeelde symbolen enigszins afwijken van de weergave op het display – de inhoud van deze handleiding mag niet worden gereproduceerd zonder toestemming van de fabrikant. De handleiding is te vinden op: http://www.emos.eu/download.
