NAVODILA ZA UPORABO KM 120250 R D Classic Kärcher

0,1 Rozměry a hmotnost Délka x Šířka x Výška mm 2082x1250x1450 Poloměr otáčení vpravo mm 1350 Poloměr otáčení vlevo mm 1350 Vlastní hmotnost kg 880 Povolená celková hmotnost kg 1329 Přípustné zatížení přední nápravy kg 785 Přípustné zatížení zadní nápravy kg 543 Objem palivové nádrže, motorová nafta l 16 Technické změny vyhrazeny. KM 120/250 R D Classic EU prohlášení o shodě Výrobek: zametací stroj s odsá- vacím zařízením ná- stavný přístroj Typ: KM 120/250 R D 1.186-000.0 Příslušné směrnice EU: 2006/42/ES (+2009/127/ES) 2014/30/EU 2000/14/ES Použité harmonizační normy EN 60335–1 EN 60335–2–72 EN 55012: 2007 + A1: 2009 EN 61000–6–2: 2005 EN 62233: 2008 Použitý postup posuzování shody: 2000/14/ES: Příloha V Hladinu akustického dB(A) Namerenou: 97 Garantovanou: 99 Chairman of the Board of Management Director Regulatory Affairs & Certification 240 CS- 1 Pred prvo uporabo Vaše napra- ve preberite to originalno navo- dilo za uporabo, ravnajte se po njem in shranite ga za morebitno kasnejšo uporabo ali za naslednjega lastnika. Če pri razpakiranju ugotovite transportne poškodbe, obvestite prodajno hišo. – Na stroju pritrjene tablice z opozorili in navodili vsebujejo pomembna navodila za varno obratovanje. – Poleg opozoril v navodilu za obratova- nje se morajo upoštevati splošni varno- stni predpisi in predpisi zakonodajalca o preprečevanju nesreč. Opozorila k sestavinam (REACH) Aktualne informacije o sestavinah najdete na: www.kaercher.com/REACH V vsaki državi veljajo garancijski pogoji, ki jih določa naše prodajno predstavništvo. Morebitne motnje na napravi, ki so posledi- ca materialnih ali proizvodnih napak, v času garancije brezplačno odpravljamo. V primeru uveljavljanja garancije, se z origi- nalnim računom obrnite na prodajalca ozi- roma najbližji uporabniški servis. NEVARNOST Za preprečitev nevarnosti sme popravila in vgradnjo nadomestnih delov izvajati zgolj avtoriziran uporabniški servis. – Uporabljati se smejo le pribor in nado- mestni deli, ki jih dopušča proizvajalec. Originalni pribor in originalni nadome- stni deli zagotavljajo varno in nemoteno obratovanje naprave. – Dodatne informacije o nadomestnih de- lih najdete na strani www.kaercher.com v območju "Service". NEVARNOST Opozarja pred neposredno grozečo nevar- nostjo, ki vodi do težkih telesnih poškodb ali smrti. 몇 OPOZORILO Opozarja pred možno nevarno situacijo, ki bi lahko vodila do težkih telesnih poškodb ali smrti. 몇 PREVIDNOST Opozorilo na možno nevarno situacijo, ki lahko vodi do lahkih poškodb ali materialne škode. POZOR Opozorilo na možno nevarno situacijo, ki lahko vodi do premoženjskih škod. Splošna navodila . . . . . . . . . . . SL 1 Varstvo okolja . . . . . . . . SL 1 Garancija . . . . . . . . . . . . SL 1 Pribor in nadomestni deli SL 1 Simboli v navodilu za obrato- vanje . . . . . . . . . . . . . . . SL 1 Simboli na napravi . . . . . SL 1 Namenska uporaba . . . . . . . . . SL 2 Predvidljiva napačna upora- ba. . . . . . . . . . . . . . . . . . SL 2 Primerne podlage. . . . . . SL 2 Varnostna navodila . . . . . . . . . SL 2 Varnostni napotki za upra- vljanje. . . . . . . . . . . . . . . SL 2 Varnostni napotki za vožnjo SL 2 Naprave z motorjem z notra- njim izgorevanjem . . . . . SL 2 Naprave z visokim praznje- njem . . . . . . . . . . . . . . . . SL 2 Naprave z zaščitno streho za voznika . . . . . . . . . . . SL 2 Varnostni napotki za tran- sport naprave. . . . . . . . . SL 2 Varnostni napotki za nego in vzdrževanje . . . . . . . . . . SL 3 Delovanje. . . . . . . . . . . . . . . . . SL 3 Napotki za razkladanje . . . . . . SL 3 Upravljalni in funkcijski elementiSL 4 Slika pometalnega stroja SL 4 Upravljalno polje . . . . . . SL 4 Pedala . . . . . . . . . . . . . . SL 4 Kontrolne luči in zaslon . SL 4 Pred zagonom . . . . . . . . . . . . . SL 5 Blokiranje/sprostitev fiksirne zavore . . . . . . . . . . . . . . SL 5 Premikanje stroja za pome- tanje brez lastnega pogona SL 5 Zagon . . . . . . . . . . . . . . . . . . . SL 5 Splošna navodila . . . . . . SL 5 Preverjanje in vzdrževanje SL 5 Točenje goriva . . . . . . . . SL 5 Obratovanje. . . . . . . . . . . . . . . SL 5 Nastavitev voznikovega se- deža . . . . . . . . . . . . . . . . SL 5 Zagon stroja. . . . . . . . . . SL 5 Vožnja stroja . . . . . . . . . SL 5 Pometanje . . . . . . . . . . . SL 6 Praznjenje zbiralnika smeti SL 6 Izklop stroja . . . . . . . . . . SL 6 Transport . . . . . . . . . . . . . . . . . SL 7 Shranjevanje / Mirovanje. . . . . SL 7 Vzdrževanje. . . . . . . . . . . . . . . SL 7 Splošna navodila . . . . . . SL 7 Čiščenje . . . . . . . . . . . . . SL 7 Intervali vzdrževanja . . . SL 7 Vzdrževanje . . . . . . . . . . SL 7 Pomoč pri motnjah. . . . . . . . . . SL 13 Tehnični podatki . . . . . . . . . . . SL 14 Izjava EU o skladnosti . . . . . . . SL 15 Splošna navodila Varstvo okolja Embalaža je primerna za recikli- ranje. Prosimo, da embalaže ne odvržete med gospodinjske od- padke, temveč jo odložite v zbi- ralnik za ponovno obdelavo. Stare naprave vsebujejo po- membne materiale, ki so name- njeni za nadaljnjo predelavo. Zato stare naprave zavrzite s po- močjo ustreznih zbiralnih siste- mov. Motornega olja, dizla in bencina se ne sme spustiti v okolje. Zaščitite tla in staro olje zavrzite v skladu s predpisi o varstvu okolja. Garancija Pribor in nadomestni deli Simboli v navodilu za obratovanje Simboli na napravi Nevarnost opeklin zaradi vro- čih površin! Pred deli na stro- ju pustite, da se izpušna na- prava dovolj ohladi. Dela na napravi vedno izva- jajte s primernimi rokavicami. Nevarnost stisnjenja zaradi vkleščenja med premične dele vozila Nevarnost poškodb zaradi ohlapnih delov. Ne segajte vanj. Nevarnost požara. Ne sesaj- te gorečih ali tlilnih predme- tov. Nosilec verige / Obesna toč- ka žerjava Nosilne točke za dvigalko za vozila Maksimalni naklon podlage pri vožnjah z dvignjenim zbi- ralnikom smeti. V smeri vožnje vozite le na vzpone do 18%. Nevarnost poškodb! Filtra za prah ne izpirajte. 241SL- 2 Pometalni stroj je predviden za čiščenje tal- nih površin za komercialno uporabo in za npr. naslednja področja uporabe: parkirišča proizvodni objekti logistična področja hotel trgovina na drobno skladiščna področja pločniki Ta pometalni stroj uporabljajte izključno v skladu s podatki v tem navodilu za obratovanje. Vsaka uporaba izven teh okvirjev velja kot nenamenska. Proizvajalec ne odgo- varja za tako nastalo škodo; tveganje nosi izključno uporabnik. Na stroju se ne smejo izvajati nikakršne spremembe. Pometalni stroj je primeren le za talne površine, označene v navodilu za upo- rabo. Stroj sme voziti le po površinah, ki jih je podjetje ali njegov pooblaščenec dovolil za uporabo stroja. Na splošno velja: V bližini stroja se ne smejo nahajati lahko vnetljive snovi (ne- varnost eksplozij/požara). Nikoli ne pometajte/sesajte eksploziv- nih tekočin, vnetljvih plinov ter neraz- redčenih kislin ali topil! K tem spadajo bencin, barvno razredčilo ali kurilno olje, ki lahko pri mešanju s sesalnim zrakom tvorijo eksplozivno paro ali me- šanice, poleg tega tudi aceton, neraz- redčene kisline in topila, ker uničujejo materiale, uporabljene v stroju. Nikoli ne pometajte/sesajte reaktivnega kovinskega prahu (npr. aluminij, ma- gnezij, cink), le-ti tvorijo v povezavi z močno alkalnimi ali kislimi čistilnimi sredstvi eksplozivne pline. Ne pometajte/sesajte predmetov, ki go- rijo ali tlijo. Stroj ni namenjen pometanju zdravju škodljivih materialov. Stroja ne smete uporablajti v zaprtih prostorih. Prepovedano je zadrževanje v območju nevarnosti. Prepovedana je uporaba v prostorih, kjer obstaja nevarnost ek- splozij. Spremljevalci niso dovoljeni. Potiskanje/vlečenje ali transportiranje predmetov s to napravo ni dovoljeno. Asfalt Industrijska tla Estrih Beton Tlakovci (Velja le za Finsko) Če je naprava opre- mljena s cevovodom PVC, je ni dovolje- no uporabljati pri nizkih temperaturah okolice (pod 0 °C). Če imate vprašanja glede vaše naprave, se obrnite na Kär- cher. Pred uporabo se mora preizkusiti neo- poreč no stanje stroja z delovnimi pripo- močki in obratovalna varnost. Če stanje ni brezhibno, stroja ne smete uporablja- ti. Pri uporabi naprave v nevarnih podro- čjih (npr. bencinske črpalke) je treba upoštevati ustrezne varnostne predpi- se. Prepovedana je uporaba v prosto- rih, kjer obstaja nevarnost eksplozij. NEVARNOST Nevarnost poškodb! Na področjih, kjer obstaja možnost, da lahko padajoči predmeti zadanejo upra- vljavca, naprave ne uporabljajte brez zaščitne strehe proti padajočim pred- metom. Uporabnik mora napravo namensko uporabljati. Pri tem mora upoštevati lo- kalne pogoje in pri delu paziti na druge osebe, predvsem na otroke. Na splošno se morajo upoštevati pred- pisi, pravila in uredbe, ki veljajo za mo- torna vozila. Pred začetkom dela se mora upravlja- vec prepričati, da so vse varnostne pri- prave pravilno nameščene in delujejo. Upravljavec aparata je odgovoren za nesreče z drugimi osebami ali njihovo lastnino. Pazite na tesno prilegajočo se obleko upravljavca. Nosite trdno obutev in izo- gibajte se ohlapni obleki. Pred zagonom kontrolirajte okolico (npr. otroci). Pazite na zadostno vidlji- vost! Dokler motor teče, stroj ne sme nikoli ostati brez nadzora. Upravljalec sme stroj zapustiti šele, ko je motor zausta- vljen, stroj zavarovan proti nehotenemu premikanju in je ključ izvlečen. Da bi preprečili nepooblaščeno upora- bo stroja, je potrebno izvleči ključ. Stroj smejo uporabljati le osebe, ki so poučene o rokovanju, ali ki so dokazale svoje znanje o rokovanju s strojem ter so izrecno pooblaščene za uporabo.

Naprava ni namenjena uporabi oseb (vključno z otroci) z omejenimi fizičnimi, senzoričnimi ali duševnimi sposobnost- mi ali pomanjkljivimi izkušnjami in/ali pomanjkljivim znanjem, razen če jih nadzoruje oseba, pristojna za njihovo varnost, ali so od nje prejeli navodila, kako napravo uporabljati. Otroke je potrebno nadzorovati, da bi zagotovili, da se z napravo ne igrajo. PREVIDNOST Nevarnost poškodb! Ne pometajte trakov, vrvic ali žic, ker se le-ti lahko navijejo okoli pometalnega valja. NEVARNOST Nevarnost poškodb! Pred vožnjo po podla- gi preverite nosilnost podlage. NEVARNOST Nevarnost nesreče, nevarnost poškodbe! Hitrost vožnje je treba prilagoditi vsako- kratnim razmeram. Nevarnost prekucnitve pri prevelikih vzpo- nih. V smeri vožnje vozite le na vzpone do 18%. Nevarnost prekucnitve na nestabilni podla- gi. Stroj premikajte izključno na utrjeni podlagi. Nevarnost prekucnitve pri prevelikem stranskem nagibu. Prečno na smer vožnje vozite le na vzpone do maksimalno 10%. Naprave ne uporabljajte na nadmorski višini nad 1200 m. Nevarnost Nevarnost poškodb! Izpušna odprtina ne sme biti zaprta. Ne nagibajte se preko odprtine za izpu- šne pline in ne posegajte vanjo (nevar- nost opeklin). Pogonskega motorja se ne smete doti- kati ali ga prijemati (nevarnost opeklin). Izpušni plini so strupeni in zdravju ne- varni, ne smete jih vdihavati. Po izklopu motor potrebuje še pribl. 3 - 4 sekunde podaljšanega teka. V tem času je prepovedano zadrževanju v po- gonskem območju. NEVARNOST Nevarnost poškodb! Pri delih na visokem praznjenju posodo za smeti povsem dvignite in jo zavaruj- te. Zavarovanje opravite le izven nevarno- stnega področja. OBVESTILO Zaščitna streha za voznika (opcijsko) nudi zaščito proti več jim padajočim delom. Ne nudi pa zaščite pred prevračanjem! Dnevno preverite zaščitno streho glede poškodb. Če je zaščitna streha poškodovana, tudi posamezni elementi, jo je treba za- menjati v celoti. Morebitno spreminjanje zaščitne strehe in namestitev elementov, sestavnih de- lov in sklopov, ki niso odobreni s strani podjetja Kärcher, ni dovoljeno in lahko omeji delovanje zaščitne strehe. Pri transportiranju na prikolicah ali vozi- lih upoštevajte prazno težo (transportno težo) naprave. Namenska uporaba Predvidljiva napačna uporaba Primerne podlage Varnostna navodila Varnostni napotki za upravljanje Varnostni napotki za vožnjo Naprave z motorjem z notranjim izgorevanjem Naprave z visokim praznjenjem Naprave z zaščitno streho za voznika Varnostni napotki za transport naprave 242 SL- 3 Za transport naprave odklopite baterijo in napravo varno pritrdite. Pred čiščenjem in vzdrževanjem apara- ta, zamenjavo delov ali preklopom na drugo funkcijo je potrebno aparat izklo- piti in ključ izvleči. Pri delih na električni napravi je potreb- no odklopiti baterijo. Za to je treba najprej odklopiti negativni pol, nato še pozitivni pol. Ponovni priklop poteka v obratnem vr- stnem redu. Najprej priključite pozitivni pol, nato še negativni pol. Čiščenje stroja se ne sme izvajati z gib- ko cevjo ali visokotlačnim vodnim cur- kom (nevarnost kratkih stikov ali drugih poškodb). Servisiranje smejo izvajati le odobreni uporabniški servisi ali strokovnjaki za to področje, ki so seznanjeni z vsemi po- membnimi varnostnimi predpisi. Upoštevajte varnostne preglede v skla- du z lokalno veljavnimi predpisi za ko- mercialno uporabljane aparate, ki se premeščajo. Dela na napravi vedno izvajajte s pri- mernimi rokavicami. Pometalni stroj dela na način smetišnice. – Vrtljivi pometalni valj potiska umazanijo neposredno v zbiralnik smeti. – Stransko omelo čisti kote in robove po- metalne površine in potiska umazanijo v pas pometalnega valja. – Fini prah se preko filtra za prah posesa s sesalnim pihalom. NEVARNOST Nevarnost osebnih poškodb in poškodb stvari! Pri nakladanju upoštevajte težo napra- ve! Ne uporabljajte viličarja, naprava bi se lahko pri tem poškodovala. Pri nakladanju naprave uporabite ustre- zno rampo ali žerjav! Pri uporabi rampe upoštevajte: Odmik od tal 70mm. Če se naprava dostavi na paleti, je tre- ba iz priloženih desk zgraditi odvozno rampo. Navodilo za to se nahaja na strani 2 (notranja stran ovitka). Pomembno opozorilo: vsako desko je treba vedno priviti z 2 vijaki. Varnostni napotki za nego in vzdrževanje Delovanje Napotki za razkladanje Prazna teža (transportna teža) 880 kg*

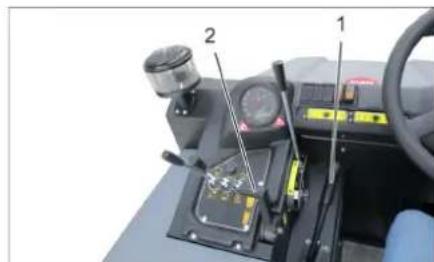

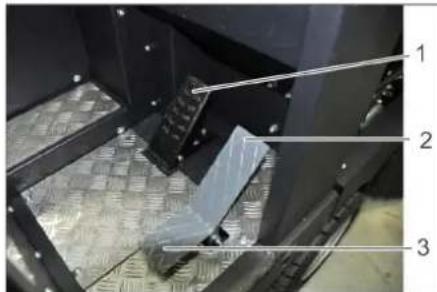

7 Stikalo hupe 8 Varovalke 9 Ključavnica za vžig Simbol žarilne spirale : Razžaritev Položaj 0: Izklop motorja Položaj 1: Vžig vklop Položaj 2: Zaženite motor 10 Nastavitev števila vrtljajev motorja Vzvod za plin 11 Fiksirna zavora 12 Ponovna nastavitev obrabe/nastavitev površine pometanja čistilnega valja Slika 1 Zavorni pedal 2 Vozni pedal naprej / nazaj Slika 1 Števec obratovalnih ur 2 Nakladalne opozorilne luči 3 Opozorilne luči za tlak olja 4 Opozorilne luču za temperaturo hladil- ne vode 5 Sesalni zrak motorja 6 Opozorilna luč za rezervo goriva 7 Kontrolna luč za razžaritev 8 Kontrolna luč (ni priključena) Upravljalni in funkcijski elementi Slika pometalnega stroja Upravljalno polje Pedala Kontrolne luči in zaslon 244 SL- 5 9 Kontrolna lučka za parkirno luč/zasen- čeno luč (opcija) 10 Prikaz rezervoarja 11 Brez funkcije, sveti le ob zagonu motor- ja (samotest) 12 Brez funkcije 13 Brez funkcije 14 Brez funkcije Sprostite fiksirno zavoro, pri tem stisnite zavorni pedal. Zablokirajte fiksirno zavoro, pri tem sti- snite zavorni pedal. Napotek Ta način postopanja je potreben takrat, ko je treba napravo potisniti s palete oz. jo od- vleči ali jo potegniti na transportno vozilo brez lastnega pogona. POZOR Pometalnega stroja brez lastnega pogona ne premikajte na daljših progah in ne hitreje kot 6 km/h. 1 Vijak 2 Ključ Izvijte vijak. Odstranite ključ. 1 Hidravlična črpalka 2 Ključ 3Matica Matico odvijajte s ključem (omogočanje prostega teka) tako dolgo, da boste lah- ko potisnili napravo. POMEMBNO: Po potiskanju matico po- novno zategnite (prekinitev prostega teka = položaj za vožnjo). Pred zagonom preberite navodilo za obratovanje proizvajalca motorja, pred- vsem pa upoštevajte varnostna navodi- la. Stroj za pometanje postavite na ravno površino. Izvlecite ključ za vžig. Blokirajte fiksirno zavoro. Preverite polnilni nivo rezervoarja za gorivo. Preverite nivo motornega olja. Preverite nivo polnjenja v izravnalni po- sodi za hladilno sredstvo. Preverite obrabo in morebiti zvite trako- ve na pometalnem valju in stranskem omelu. Preverite kolesa glede ovitih trakov. Preverite ločevalnik s centrifugalno silo in zračni filter, po potrebi ju očistite. Preverite funkcije vseh upravljalnih ele- mentov. Stroj preglejte glede poškodb. Filter za prah očistite s tipko za čiščenje filtra. Opozorilo: Za opis glejte poglavje Nega in vzdrževanje. NEVARNOST Nevarnost eksplozije! Uporabljati se sme le gorivo, ki je nave- deno v navodilu za obratovanje. Ne točite goriva v zaprtih prostorih. Prepovedano je kajenje in odprt ogenj. Pazite, da gorivo ne pride na vroče po- vršine. Preko prikaza rezervoarja preverite vsebnost goriva. Ugasnite motor. Odprite zamašek rezervoarja. Natočite dizelsko gorivo. Obrišite prelito gorivo in zaprite zama- šek rezervoarja. 1 Ročica za nastavitev sedeža 2 Voznikov sedež Potegnite ročico za nastavitev sedeža navzven. Premaknite sedež, spustite ročico in ta se zaskoči. S premikanjem sedeža naprej in nazaj preverite, če je aretiran. Opozorilo: Naprava je opremljena s sede- žnim kontaktnim stikalom. Ob zapuščanju voznikovega sedeža se stroj izklopi. 1 Fiksirna zavora 2 Nastavitev števila vrtljajev motorja Vsedite se na voznikov sedež. Blokirajte fiksirno zavoro. Gumb za nastavitev števila vrtljajev mo- torja potisnite naprej za 1/3. Ključ za vžig vtaknite v ključavnico. Ključ za vžig obrnite na položaj „Žarilna spiralaI“. Posveti lučka za razžarenje. Za zagon motorja mora biti zavorni pe- dal pritisnjen. Ko lučka ugasne, obrnite ključ za vžig na položaj „II“. Ko je naprava vžgala, ključ za vžig spu- stite. Opozorilo: Zaganjalnika nikoli ne pritiskaj- te več kot 10 sekund. Pred ponovnim priti- skanjem zaganjalnika počakajte najmanj 10 sekund. 1 Zavorni pedal 2 Vozni pedal „naprej" 3 Vozni pedal „vzvratno" Gumb za nastavitev števila vrtljajev mo- torja potisnite povsem naprej (delovno število vrtljajev). Pritisnite in držite zavorni pedal. Sprostite fiksirno zavoro. Počasi pritisnite na vozni pedal „na- prej". Pred zagonom Blokiranje/sprostitev fiksirne zavore Premikanje stroja za pometanje brez lastnega pogona Zagon Splošna navodila Preverjanje in vzdrževanje Dnevno pred začetkom obratovanja Točenje goriva Obratovanje Nastavitev voznikovega sedeža Zagon stroja Razžaritev Zagon motorja Vožnja stroja Vožnja naprej 245SL- 6 NEVARNOST Nevarnost poškodb! Pri vzvratni vožnji ne sme obstajati ne- varnost za tretje osebe, po potrebi se pustite usmerjati. Počasi pritisnite na vozni pedal „nazaj". Z voznim pedalom se lahko brezsto- penjsko uravnava hitrost vožnje. Izogibajte se sunkovitemu pritiskanju pedala, ker se lahko poškoduje hidra- vlična naprava. Če na vzponih popušča zmogljivost, ra- hlo popustite vozni pedal. Spustite vozni pedal, stroj samodejno zavira in se zaustavi. Opozorilo: Zaviranje se lahko okrepi s pri- tiskom zavornega pedala. Prevoz nepremičnih ovir do 70 mm: počasi in previdno prevozite v smeri na- prej. Prevoz nepremičnih ovir nad 70 mm: ovire smete prevoziti le s pomočjo ustreznega odra. POZOR Ne smete pometati paketnih trakov, žic ali podobnega, ker to lahko povzroči poškod- be pometalne mehanike. Opozorilo: Za dosego optimalnega čistil- nega učinka se mora hitrost vožnje prilago- diti pogojem. Opozorilo: Med obratovanjem je potrebno filter za prah redno čistiti. Napotek: Pri povečanem delu na območju finega prahu je treba filter čistiti pogosteje. 1 Upravljalna ročica čistilnega valja in stranskih metel 2 Upravljalna ročica posode za smeti 3 Upravljalna ročica čistilnega valja 4 Upravljalna ročica pokrova posode Upravljalna ročica čistilnega valja in stranskih metel Prestavite upravljalno ročico (1) naprej: Vklopi čistilni valj ter spusti in vklopi stranski metli. Prestavite upravljalno ročico (1) nazaj: Vklopi čistilni valj. Upravljalna ročica posode za smeti Upravljalna ročica posode za smeti (2) naprej: posoda za smeti se spusti. Upravljalna ročica posode za smeti (2) nazaj: posoda za smeti se dvigne. Upravljalna ročica pometalnega valja Prestavite upravljalno ročico čistilnega valja (3) naprej: Čistilni valj se dvigne. Prestavite upravljalno ročico čistilnega valja (3) nazaj: Čistilni valj se spusti. Upravljalna ročica pokrova posode Upravljalna ročica pokrova posode (4) naprej: pokrov posode za smeti se od- pre. Upravljalna ročica pokrova posode (4) nazaj: pokrov posode za smeti se za- pre. Vklopite ventilator. Pri čiščenju površin: Prestavite upravljalno ročico čistilnega valja in stranskih metel (1) nazaj: Vklopi čistilni valj. Prestavite upravljalno ročico čistilnega valja (3) nazaj: Čistilni valj se spusti. Upravljalna ročica pokrova posode (4) naprej: pokrov posode se odpre. Pri čiščenju stranskih koles: Prestavite upravljalno ročico čistilnega valja in stranskih metel (1) naprej: Vklo- pi čistilni valj, vklopi in spusti stranski metli. Prestavite upravljalno ročico čistilnega valja (3) nazaj: Čistilni valj se spusti. Izklopite ventilator. Pri čiščenju površin: Prestavite upravljalno ročico čistilnega valja in stranskih metel (1) nazaj: Vklopi čistilni valj. Prestavite upravljalno ročico čistilnega valja (3) nazaj: Čistilni valj se spusti. Upravljalna ročica pokrova posode (4) naprej: pokrov posode se odpre. Pri čiščenju stranskih koles: Prestavite upravljalno ročico čistilnega valja in stranskih metel (1) naprej: Vklo- pi čistilni valj, vklopi in spusti stranski metli. Prestavite upravljalno ročico čistilnega valja (3) nazaj: Čistilni valj se spusti. NEVARNOST Nevarnost poškodb! Med postopkom praznjenja se v podro- čju obračanja posode za smeti ne sme- jo nahajati osebe in živali. Nevarnost prevrnitve! Napravo med izpraznjevanjem postavi- te na ravno površino. 몇 OPOZORILO Nevarnost zmečkanja! Nikoli ne segajte v ogrodje mehanike za praznjenje. Ne zadržujte se pod dvi- gnjeno posodo. POZOR Nevarnost osebnih poškodb in poškodb stvari! Možno je, da pride do materiala, ki ga vrteči se pometalni valji zalučajo vstran. Upoštevajte zadostno razdaljo. Dvignite čistilni valj in stranski metli z upravljalnima ročicama: Prestavite upravljalno ročico 1 na sredino in upra- vljalno ročico 3 naprej. Zaprite pokrov posode, v ta namen upravljalno ročico (4) potisnite nazaj. Dvignite posodo za smeti, v ta namen upravljalno ročico posode za smeti (2) potisnite nazaj. Počasi zapeljite k zbiralniku. Blokirajte fiksirno zavoro. Odprite pokrov posode, v ta namen upravljalno ročico pokrova posode (4) pritisnite naprej in izpraznite posodo za smeti. Zaprite pokrov posode, v ta namen upravljalno ročico pokrova posode (4) potegnite nazaj, dokler se ne nagne v končni položaj. Sprostite fiksirno zavoro. Počasi odpeljite od zbiralnika. Posodo za smeti spustite v končni polo- žaj, v ta namen upravljalno ročico poso- de za smeti (2) potisnite naprej. Dvignite čistilni valj in stranski metli z upravljalnima ročicama: Prestavite upravljalno ročico 1 na sredino in upra- vljalno ročico 3 naprej. Zaprite pokrov posode, v ta namen upravljalno ročico (4) potisnite nazaj. Gumb za nastavitev števila vrtljajev mo- torja povlecite povsem nazaj. Pritisnite in držite zavorni pedal. Blokirajte fiksirno zavoro. Ključ za vžig obrnite na "0" in ga izvleci- te. Vzvratna vožnja Vozne lastnosti Zaviranje Prevoz ovir Pometanje Upravljalna ročica Pometanje suhih tal Pometanje vlažnih in mokrih tal Praznjenje zbiralnika smeti Izklop stroja 246 SL- 7 NEVARNOST Transportne škode! Pri transportiranju na prikolicah ali vozi- lih upoštevajte prazno težo (transportno težo) naprave. Pri transportu v vozilih napravo zavaruj- te proti zdrsu in prevrnitvi v skladu z vsakokratnimi veljavnimi smernicami. Ključ za vžig obrnite na "0" in ga izvleci- te. Blokirajte fiksirno zavoro. Napravo zavarujte na točkah pritrditve (4x) z napenjalnimi pasovi, vrvmi ali ve- rigami. Kolesa zavarujte z zagozdami. Pri transportu pometalnega stroja od- klopite baterijo. NEVARNOST Nevarnost poškodbe in škode! Pri shranje- vanju upoštevajte težo naprave. Pometalni stroj odstavite na ravno povr- šino v suhem okolju brez zmrzali. S pre- krivnim materialom ga zaščitite proti prahu. Dvignite pometalni valj in stranska ome- la, da ne poškodujete krtač. Zaprite pokrov posode. Ključ za vžig obrnite na "0" in ga izvleci- te. Blokirajte fiksirno zavoro. Zavarujte ga pred kotalenjem. Če se pometalnega stroja dalj časa ne upo- rablja, upoštevajte poleg tega: Zamenjajte motorno olje. Ob nizkih temperaturah izpustite oz. preverite hladilno vodo, če vsebuje do- volj sredstva proti zmrzovanju. Stroj za pometanje očistite z notranje in zunanje strani. Odklopite baterijo. Baterijo napolnite in jo ca. vsaka 2 me- seca dopolnite. POZOR Nevarnost poškodb! Filtra za prah ne izpirajte. Servisiranje smejo izvajati le odobreni uporabniški servisi ali strokovnjaki za to področje, ki so seznanjeni z vsemi po- membnimi varnostnimi predpisi. Industrijsko koriščene naprave podle- gajo varnostnem preizkusu po VDE

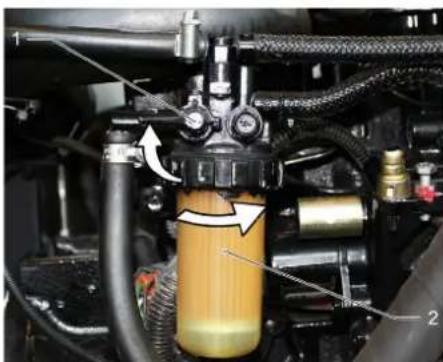

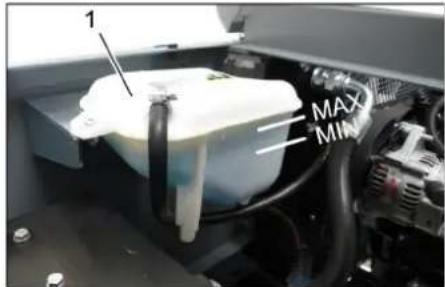

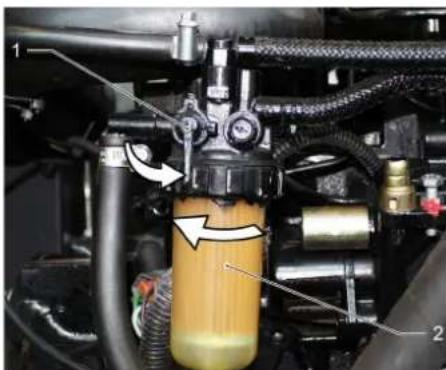

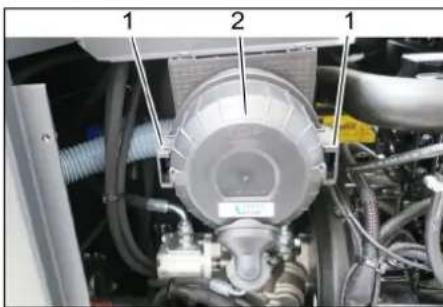

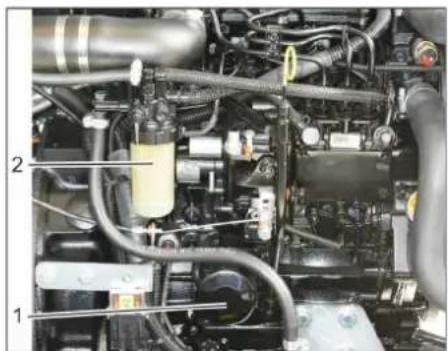

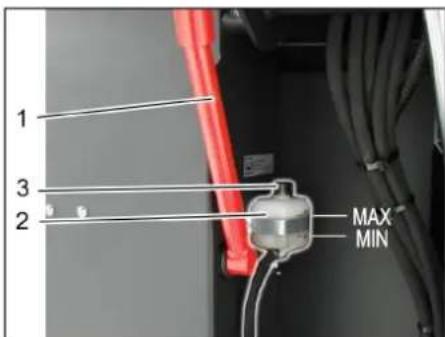

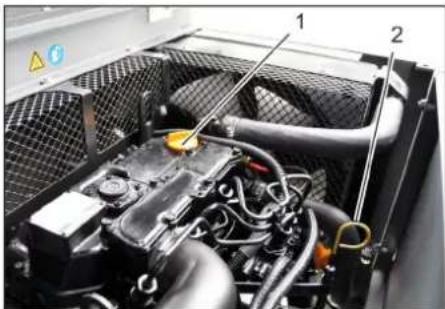

Stroj za pometanje postavite na ravno površino. Ključ za vžig obrnite na "0" in ga izvleci- te. Blokirajte fiksirno zavoro. PREVIDNOST Nevarnost poškodb! Čiščenje stroja se ne sme izvajati z gib- ko cevjo ali visokotlačnim vodnim cur- kom (nevarnost kratkih stikov ali drugih poškodb). NEVARNOST Nevarnost poškodb! Nosite zaščitno masko za prah in zašči- tna očala. Stroj očistite s krpo. Stroj izpihajte s komprimiranim zrakom. Stroj očistite z vlažno krpo, namočeno v blago milnico. Opozorilo: Ne uporabljajte agresivnih či- stilnih sredstev. Opozorilo: Števec obratovalnih ur nakazu- je trenutek intervalov vzdrževanja. Opozorilo: Vsa servisna in vzdrževalna dela mora izvajati kvalificiran strokovnjak. Po potrebi lahko vedno pokličete strokov- nega trgovca podj. Kärcher. Dnevno vzdrževanje: Preverite polnilni nivo rezervoarja za gorivo. Preverite nivo motornega olja. Preverite nivo polnjenja v izravnalni po- sodi za hladilno sredstvo. Preverite obrabo in morebiti zvite trako- ve na pometalnem valju in stranskem omelu. Preverite filter goriva. Preverite ločevalnik s centrifugalno silo in zračni filter, po potrebi ju očistite. Preverite funkcije vseh upravljalnih ele- mentov. Stroj preglejte glede poškodb. Tedensko vzdrževanje: Očistite vodni hladilnik. Očistite hladilnik hidravličnega olja. Preverite hidravliko. Preverite nivo hidravličnega olja. Preverite stanje zavorne tekočine. Preverite obrabo tesnilnih letev, po po- trebi jih zamenjajte Preverite in namažite pokrov posode. Vzdrževanje vsakih 50 obratovalnih ur: Izpustite vodo iz vodnega ločevalnika dizla Vzdrževanje glede na obrabo: Zamenjajte tesnilne letve. Nastavite oz. zamenjajte stranska te- snila. Zamenjajte pometalni valj. Zamenjajte stransko omelo. Opozorilo: Opis glejte v poglavju Vzdrže- vanje. Opozorilo: Za ohranjanje garancijskih zah- tevkov mora pooblaščeni uporabniški ser- vis podjetja Kärcher med garancijsko dobo izvesti vsa servisna in vzdrževalna dela v skladu z vzdrževalno knjižico. Vzdrževanje vsakih 50 obratovalnih ur Prvo servisiranje naj v skladu s kontrol- nim seznamom za pregled opravi upo- rabniški servis. Vzdrževanje po 250/500/1000/1500/2000 obratovalnih urah: Servisiranje naj v skladu s kontrolnim seznamom za pregled opravi uporabni- ški servis. Priprava: Stroj za pometanje postavite na ravno površino. Ključ za vžig obrnite na "0" in ga izvleci- te. Blokirajte fiksirno zavoro. NEVARNOST Nevarnost poškodb! Pri dvignjeni posodi za smeti vedno uporabite varnostni drog. Zavarovanje opravite le izven nevarno- stnega področja. 1 Držalo varnostnega droga 2 Varnostni drog Varnostni drog sklopite navzgor in ga vtaknite v držalo (zavarovano). Pri rokovanju z baterijami obvezno upošte- vajte sledeča opozorila: Transport Shranjevanje / Mirovanje Vzdrževanje Splošna navodila Čiščenje Notranje čiščenje stroja Zunanje čiščenje stroja Intervali vzdrževanja Vzdrževanje s strani stranke Vzdrževanje s strani uporabniškega servisa Vzdrževanje Splošna varnostna navodila Pazite, da motorno olje, kurilno olje, dizelsko gorivo in bencin ne pridejo v okolje. Varujte tla in staro olje zavrzite v skladu s predpisi o varstvu okolja. Varnostna navodila za baterije Upoštevajte navodila na bateri- ji, v Navodilu za uporabo in v Navodilu za obratovanje vozila! Nosite zaščito za oči! Otroci se ne smejo dotikati ki- slin in baterij! 247SL- 8 NEVARNOST Nevarnost eksplozije! Uporabljajte le baterije s pokritimi poli. Pokrov pola v primeru izgube nadome- stite. NEVARNOST Nevarnost eksplozije! Na baterije ne polagajte orodja ali po- dobnega. Nevarnost kratkega stika in eksplozij. NEVARNOST Nevarnost poškodb! Rane ne smejo nikoli priti v stik s svin- cem. Po delu na baterijah roke nemu- doma očistite. NEVARNOST Nevarnost požara in eksplozije! Prepovedano je kajenje in odprt ogenj. Prostore, v katerih se polnijo baterije, je potrebno dobro prezračiti, saj ob polnje- nju nastaja močno eksplozivni plin. NEVARNOST Nevarnost razjedanja! Če pride kislina v stik z očmi ali kožo, sperite z veliko količino čiste vode. Nato takoj obiščite zdravnika. Umazana oblačila izperite z vodo. Naprava je serijsko opremljena z baterijo, ki ne potrebuje vzdrževanja. 1Plus pol 2 Pokrov pola 3Minus pol Baterijo postavite v baterijski nosilec. Močno privijte držalo na dnu baterije. Polno sponko (rdeč kabel) priključite na plus pol (+). Polno sponko priključite na minus pol (-

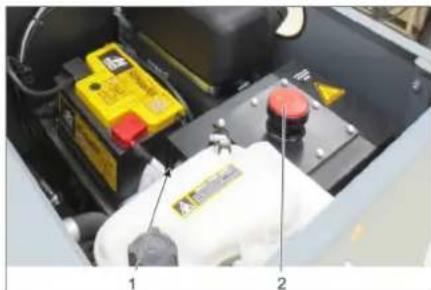

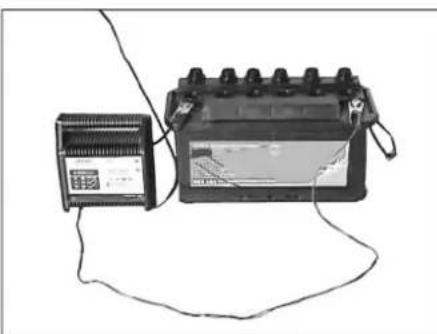

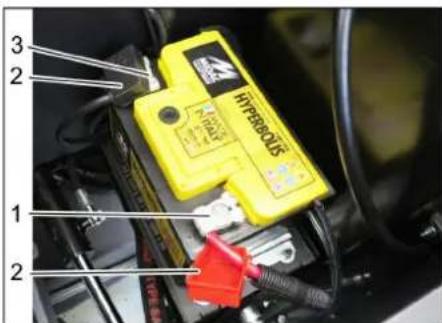

Namestite pokrove polov. Z zaščitno mastjo preizkusite, ali so ba- terijski poli in polne sponke zadostno zaščiteni. PREVIDNOST Nevarnost poškodb! Pri baterijah, ki so napolnjene s kislino, redno preverjajte količino tekočine. Izvijte vse celične pokrovčke. Iz vsake celice vzemite vzorec z indika- torjem kisline. – Kislina polno napolnjene baterije ima pri 20 °C specifično težo 1,28 kg/l. – Kislina polovično izpraznjene baterije ima specifično težo med 1,00 in 1,28 kg/l. – V vseh celicah mora biti specifična teža kisline enaka. Vzorec kisline ponovno vrnite v isto ce- lico. Pri premajhni količini tekočine napolnite celice z destilirano vodo do oznake. Napolnite baterijo. Uvijte celične pokrovčke. NEVARNOST Nevarnost poškodb! Pri rokovanju z baterijami upoštevajte varnostne predpise. Upoštevajte navo- dilo za uporabo proizvajalca polnilnika. NEVARNOST Nevarnost poškodb! Baterijo polnite samo s primernim pol- nilnikom. Izvijte vse celične pokrovčke. (le pri bateriji z malo vzdrževanja) Plus pol vodnik polnilnika povežite s plus pol priključkom baterije. Minus pol vodnik polnilnika povežite z minus pol priključkom baterije. Omrežni vtič vtaknite v vtičnico in vklo- pite polnilnik. Baterijo polnite s čim manjšim polnilnim tokom. Če je baterija napolnjena, ločite polnil- nik najprej od omrežja in nato od bateri- je. Uvijte celične pokrovčke. (le pri bateriji z malo vzdrževanja) Polno sponko na minus polu (-) odklopi- te. Polno sponko na plus polu (-) odklopite. Odvijte držala na dnu baterije. Baterijo vzemite iz baterijskega nosilca. Izrabljeno baterijo odvrzite v skladu z veljavnimi določili. NEVARNOST Nevarnost poškodb! Pri dvignjeni posodi za smeti vedno uporabite varnostni drog. Zavarovanje opravite le izven nevarno- stnega področja. 1 Držalo varnostnega droga 2 Posoda za zavorno tekočino 3 Zaporni pokrov Posodo za smeti peljite navzgor in jo zavarujte z varnostnim drogom, v ta na- men glejte poglavje „Praznjenje posode za smeti“ Preverite, ali je v posodi za zavorno te- kočino dovolj zavorne tekočine. Napotek Nivo polnjenja mora ležati med oznaka- ma Min. in Max.. Po potrebi dolijte DOT zavorno tekoči- no, ki jo trenutno kupite v trgovini. NEVARNOST Nevarnost opeklin! Pustite, da se motor ohladi. Preverjanje nivoja motornega olja izve- dite najprej 5 minut po izklopu motorja. 1 Pokrov odprtine za polnjenje olja (mo- tor) 2 Mrilna palčka za olje Merilno palčko izvlecite. Merilno palčko za olje obrišite in potisni- te noter. Merilno palčko izvlecite. Odčitajte nivo olja. Ponovno vstavite merilno palčko. Nevarnost eksplozije! Prepovedan ogenj, iskre, odpr- ta svetloba in kajenje! Nevarnost razjedanja! Prva pomoč! Opozorilni zaznamek! Odstranitev odpadnega materi- ala! Baterije ne odvrzite v smetnjak! Vgradnja in priključitev baterije Preverite stanje tekočine v bateriji in ga korigirajte (le pri baterijah s celičnimi pokrovčki z malo vzdrževanja) Polnjenje baterije Odstranitev baterije Preverite nivo zavorne tekočine in dolijte zavorno tekočino Preverjanje nivoja motornega olja in dolivanje olja 248 SL- 9 – Stanje olja mora biti med oznakama „MIN“- in „MAKS“. – Če je stanje olja pod oznako „MIN", ga dolijte. – Ne dolivajte nad oznako „MAX". Odvijte pokrov odprtine za polnjenje olja. Nalijte motorno olje. Za vrsto olja glejte poglavje Tehnični podatki. Zaprite pokrov odprtine za polnjenje olja. Počakajte najmanj 5 minut. Preverite nivo motornega olja. PREVIDNOST Nevarnost opeklin zaradi vročega motorne- ga olja! Pustite, da se motor ohladi. Pripravite lovilno posodo za najmanj 1 liter motornega olja. Pustite, da se motor ohladi. Odvijte izpustne vijake za olje. Odvijte pokrov odprtine za polnjenje olja. Izpustite olje. 1 Filter motornega olja 2 Filter za gorivo Odvijte oljni filter. Očistite nastavek in tesnilno ploskev. Tesnilo novega oljnega filtra pred vgra- dnjo namažite z oljem. Vgradite novi oljni filter in ga močno pri- vijte. Uvijte izpustni vijak za olje vključno s te- snilom. Privojni navor: 25 Nm Nalijte motorno olje. Za vrsto olja in polnilno količino glejte poglavje Tehnični podatki. Zaprite pokrov odprtine za polnjenje olja. Pustite motor teči ca. 10 sekund. Preverite nivo motornega olja. Preverite umazanost filtra goriva. Filter goriva in ohišje filtra po potrebi očistite, če je potrebno, zamenjajte filter goriva. 1 Pipa za gorivo 2 Filter za gorivo Zaprite pipo za gorivo. Filter goriva odvijte in ga zamenjajte. 1 Pipa za gorivo 2 Filter za gorivo OBVESTILO Filter goriva pred vgradnjo napolnite z diz- lom. Privijte nov filter goriva. Filter goriva pritegnite z vrtilnim mo- mentom 20Nm. Odprite pipo za gorivo. 1 Pipa za gorivo 2 Skodelica ločevalnika 3 Vodni ločevalnik Zaprite pipo za gorivo. Skodelico ločevalnika odvijte in izpra- znite. Privijte skodelico ločevalnika. Odprite pipo za gorivo. OBVESTILO Posoda za smeti ne sme biti dvignjena. Odprite pokrov motorja. 1 Kontrolno okence za hidravlično olje 2 Zaporni pokrov, odprtina za polnjenje olja Preverite nivo hidravličnega olja skozi opazovalno steklo. – Stanje olja mora biti med oznakama „MIN“- in „MAKS“. – Če je stanje olja pod oznako „MIN", ga dolijte. Odvijte zaporni pokrov odprtine za doli- vanje olja. Očistite območje polnjenja. Dolijte hidravlično olje. Za vrsto olja glejte poglavje Tehnični podatki. Privijte zaporni pokrov odprtine za doli- vanje olja. OBVESTILO Hidravliko lahko vzdržuje samo servisna služba podjetja Kärcher. Blokirajte fiksirno zavoro. Zaženite motor. Preverite tesnost vseh hidravličnih cevi in priključkov. Menjava olja in oljnega filtra Preverjanje filtra goriva Menjava filtra goriva Izpustite kondenzno vodo na ločevalniku vode dizelskega goriva Preverjanje nivoja hidravličnega olja in dolivanje hidravličnega olja Preverjanje hidravlike 249SL- 10 1 Izravnalna posoda hladilnega sredstva Preverite nivo polnjenja pri hladnem motorju. Preverite nivo polnjenja v izravnalni po- sodi za hladilno sredstvo. Pravilen nivo hladilnega sredstva mora ležati med MIN in MAX. NEVARNOST Nevarnost opeklin in oparin! Vodni hladilnik pustite ohlajati najmanj 20 minut. Nivo hladilne vode vodnega hladilnika se preveri na izravnalni posodi za hla- dilno sredstvo. Glejte poglavje „Preverjanje nivoja hla- dilne vode“. Očistite lamele hladilnika. Umazanijo odstranite z mehko krtačo, stisnjenim zrakom ali nizkim vodnim tla- kom. Preverite tesnost gibkih cevi hladilnika in priključkov. Očistite ventilator. Zaženite motor. Zbiralnik smeti dvignite do končnega položaja. Ugasnite motor. Blokirajte fiksirno zavoro. Uporabite varnostni drog za visoko pra- znjenje. S pometalnega valja odstranite trakove ali vrvice. Izvlecite varnostni drog. Zaženite motor. Zbiralnik smeti spustite do končnega položaja. Ugasnite motor. 1 Ključ 2 Stranska obloga Posodo za smeti privzdignite in jo pod- prite z varnostnim drogom. S ključem odprite stransko oblogo. 1 Držalna palica 2 Krilata matica 3 Stransko tesnilo Odvijte krilate matice. Snemite držalno palico. Stransko tesnilo sklopite navzven. Izvijte pritrditveni vijak nosilca pometal- nega valja in nosilec zasukajte nav- zven. Izvlecite pometalni valj. Vgradni položaj pometalnega valja v smeri vožnje (tloris) Opozorilo: Pri vgradnji novega pometalne- ga valja pazite na položaj krtačnega na- stavka. Vstavite nov pometalni valj. Zareze po- metalnega valja morajo biti nataknjene na utore nasproti ležeče nihalke. Opozorilo: Po vgradnji novega pometalne- ga valja je potrebno površino pometanja na novo nastaviti. Opozorilo: Pometalna površina je tovarni- ško nastavljena na 80 mm, ob obrabi po- metalnih valjev jo je mogoče brezstopenj- sko nastaviti. Preverite pritisk v gumah.

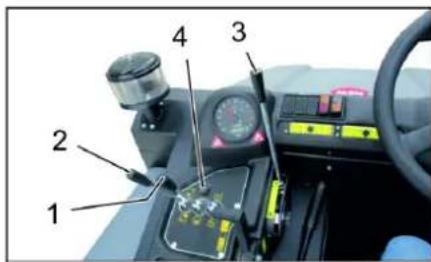

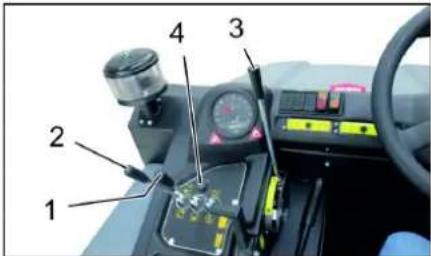

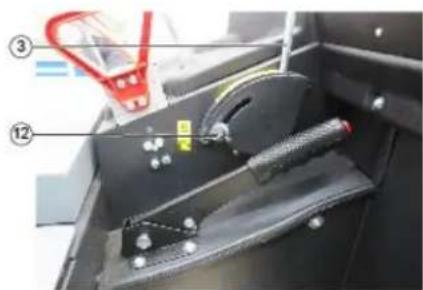

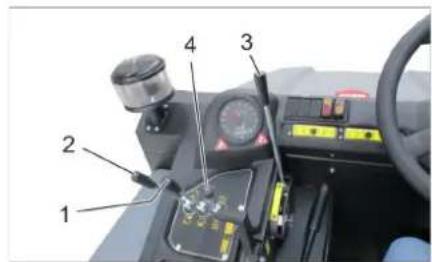

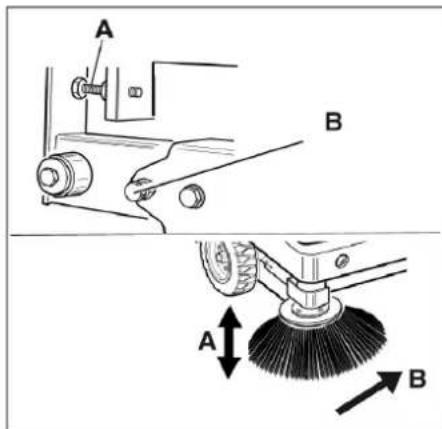

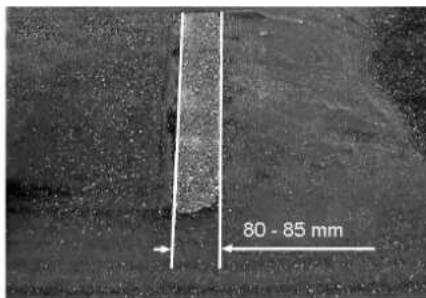

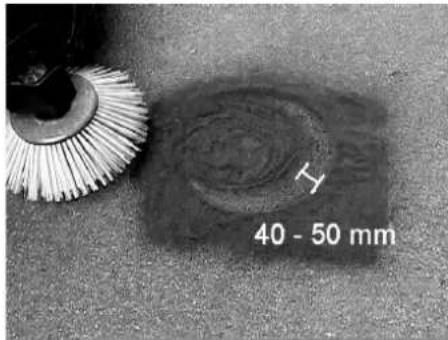

Izklopite sesalni ventilator. Stroj za pometanje zapeljite na ravno in gladko površino, kjer zazna prah ali kre- do. Prestavite upravljalno ročico čistilnega valja in stranskih metel (1) nazaj: Vklopi čistilni valj. Prestavite upravljalno ročico čistilnega valja (3) nazaj: Čistilni valj se spusti. Čistilni valj pustite delovati za približno 10 sekund. Prestavite upravljalno ročico čistilnega valja in stranskih metel (1) na sredino: Prestavite upravljalno ročico čistilnega valja (3) naprej: Čistilni valj se dvigne. Napravo odpeljite naprej. Preverite ogledala za pometanje. Oblika površine pometanja mora tvoriti enakomeren pravokotnik s širino 80- 85 mm. Odprite in nastavite omejevalni vijak za ponovno nastavitev obrabe (12). Potisnite navzgor: ožja površina pome- tanja. Potisnite navzdol: širša površina pome- tanja. Ponovno privijte omejevalni vijak. Preverite površino pometanja čistilnega valja kot je opisano. Dvignite stransko omelo. Stroj za pometanje zapeljite na ravno in gladko površino, kjer zazna prah ali kre- do. Z upravljalno ročico spustite stransko metlo in pustite delovati približno 10 se- kund. Dvignite stransko omelo. Napravo odpeljite naprej. Preverite ogledala za pometanje. Preverjanje nivoja hladilnega sredstva Preverjanje in čiščenje vodnega hladilnika/hladilnika hidravličnega olja Preverjanje pometalnega valja Zamenjava pometalnega valja Preverjanje in nastavljanje površine pometanja pometalnega valja Preverite in namestite ogledalo na stranskem omelu 250 SL- 11 Širina ogledala za pometanje naj bi bila med 40-50 mm. Pometalno površino korigirajte z dvemi nastavitvenimi vijaki. Preverite ogledala za pometanje. NEVARNOST Nevarnost poškodb! Pri dvignjeni posodi za smeti vedno uporabite varnostni drog. Zavarovanje opravite le izven nevarno- stnega področja. Posodo za smetni privzdignite in zava- rujte z varnostnim drogom. Varnostni drog sklopite navzgor in ga vtaknite v držalo (zavarovano). 1 Držalo varnostnega droga 2 Varnostni drog Stransko oblogo odprite kot opisano v poglavju „Zamenjava pometalnega va- lja“. Odvijte 6 krilatih matic na stranski nosil- ni pločevini. Odvijte 3 matice (št. 13) na sprednji no- silni pločevini. Stransko tesnilo toliko pritisnite navzdol (podolgovata luknja), dokler razdalja do tal ne znaša 1 - 3 mm. Privijte nosilne pločevine. Postopek ponovite na drugi strani na- prave. Vklopite ročno čiščenja filtra. 몇 OPOZORILO Nevarnost poškodb! Pri delih na filtrirni napravi nosite zašči- tno masko za prah. Upoštevajte varno- stne predpise za ravnanje z drobnim prahom. Filter za prah očistite s tipko za čiščenje filtra. Izpraznite zbiralnik smeti. 1 Zapora pokrova naprave 2 Pokrov naprave 3Pokrov filtra Odprite zapah, v ta namen izvijte vijak z zvezdastim ročajem. Pokrov stroja sklopite naprej. 1 Zapiralo, pokrov filtra (2x) 2Pokrov filtra Odprite zapiralo. Odprite pokrov filtra. 1 Prečne opore 2 Filter za prah Preverite filter za prah, po potrebi ga očistite ali zamenjajte. Napotek Filter za prah sme zamenjati le Kärcher- jev uporabniški servis. Namestite pokrov filtra in ga blokirajte. Klinasti jermen mora pri tlaku 10 kg popu- stiti ca. 7-9 mm. Napetost klinastega jermena naj nasta- vi pooblaščeni uporabniški servis. 1Zapiralo 2 Ohišje zračnega filtra Snemite stranske obloge. Snemite ohišje zračnega filtra. Zamenjajte vložek zračnega filtra. Opozorilo: Vgradni položaj z izpihoval- no odprtino navzdol (glejte sliko). 1 Krilata matica 2 Ločevalnik s centrifugalno silo Odvijte krilato matico na ločevalniku s centrifugalno silo. Očistite ločevalnik s centrifugalno silo. Nastavljanje stranskih tesnil Ročno čiščenje filtra za prah Preverjanje/zamenjava filtra za prah

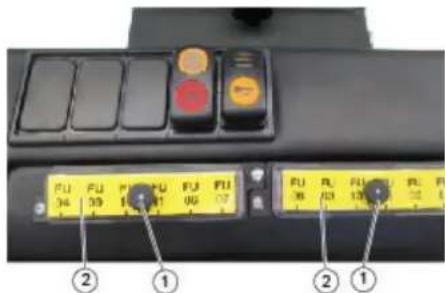

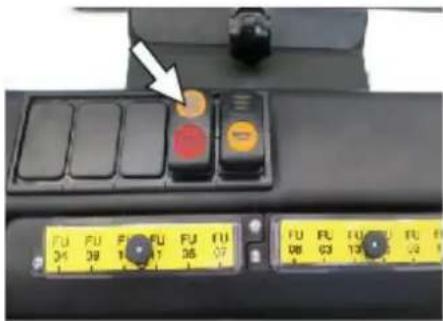

• Te varovalke lahko zamenja le servisna služba, saj je treba preveriti morebitne na- pake naprave. Menjava varovalk FU 01* Glavna varovalka 60 A FU 02 Troblja 25 A FU 03 Varnostni rele Multifunkcijski prikaz 10 A FU 04 Vrteča opozorilna luč 5 A FU 05 Varnostni rele Časovna zakasnitev 25 A FU 06 Voznikova kabina (Op- cija) Brisalec 10 A FU 07 Črpalka za gorivo 10 A FU 08 Zaganjač 3 A FU 09 Osvetlitev levo 7,5 A FU 10 Osvetlitev desno 7,5 A FU 11 Delovna osvetlitev 10 A FU 12 Sistem vibratorja Sesalni ventilator 25 A FU 13 Signal vzvratne vožnje 5 A 252 SL- 13 Pomoč pri motnjah Motnja Odprava Stroja ni možno zagnati Usedite se na voznikov sedež, sedežno kontaktno stikalo se aktivira Za zagon motorja mora biti zavorni pedal pritisnjen. Npolnite ali zamenjajte baterijo Natočite gorivo, odzračite sistem goriva Zamenjajte filter za gorivo Preverite sistem za dovajanje goriva, priključke in povezave ter jih po potrebi popravite Obvestite uporabniški servis podj. Kärcher Motor teče neenakomerno Očistite zračni filter ali pa zamenjajte vložek Preverite sistem za dovajanje goriva, priključke in povezave ter jih po potrebi popravite Obvestite uporabniški servis podj. Kärcher Motor je pregret Dolijte hladilno sredstvo Sperite hladilnik Napnite klinasti jermen Obvestite uporabniški servis podj. Kärcher Motor teče, vendar stroj pelje le po- časi oz. sploh ne Sprostite fiksirno zavoro Prekinitev prostega teka (položaj za vožnjo) Vzvod za plin nastavite povsem naprej (visoko število vrtljajev). Preverite glede ovitih trakov in vrvic. Obvestite uporabniški servis podj. Kärcher Piskajoč zvok v hidravliki Dolijte hidravlično tekočino Obvestite uporabniški servis podj. Kärcher Krtače se vrtijo le počasi ali sploh

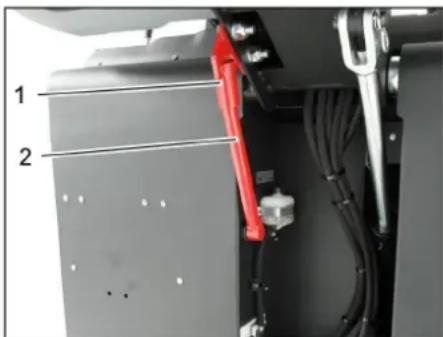

Vzvod za plin nastavite povsem naprej (visoko število vrtljajev). Preverite glede ovitih trakov in vrvic. Obvestite uporabniški servis podj. Kärcher Malo ali brez sesalne moči v prede- lu krtač Preverite filter za prah, ga očistite ali zamenjajte. Obvestite uporabniški servis podj. Kärcher Stroj praši Nastavljanje stranskih tesnil Vklop ventilatorja Preverite filter za prah, ga očistite ali zamenjajte. Zamenjajte tesnila filtra Odprite pokrov posode za smeti. Obvestite uporabniški servis podj. Kärcher Metle puščajo pometene smeti Izpraznite zbiralnik smeti Preverite filter za prah, ga očistite ali zamenjajte. Zamenjajte pometalni valj Nastavite pometalno površino Zamenjajte tesnilne trakove posode za smeti. Odstranite blokiranje pometalnega valja Odprite pokrov posode za smeti. Obvestite uporabniški servis podj. Kärcher Zbiralnik smeti se ne dvigne oz. spusti Vzvod za plin nastavite povsem naprej (visoko število vrtljajev). Odstranite varovalno ročico iz posode za material za pometanje Obvestite uporabniški servis podj. Kärcher Pokrov posode za smeti se ne od- pre. Obvestite uporabniški servis podj. Kärcher Motnje v obratovanju s hidravlično gibljivimi deli Obvestite uporabniški servis podj. Kärcher 253SL- 14 Tehnični podatki KM 120/250 R D Classic Podatki o stroju Hitrost vožnje, naprej km/h 9 Hitrost vožnje, nazaj km/h 4 Sposobnost vzpona (maks.) % 18 Površinska moč brez stranskih omel m

/h 10800 Delovna širina brez stranskih omel mm 900 Delovna širina s stranskim omelom mm 1200 Vrsta zaščite zaščiteno proti kapljajoči vodi -- IPX 3 Čas uporabe pri polnem rezervoarju h 4 Motor Tip -- YANMAR 3TNV76A Izvedba -- 3-valjni štiritaktni dizelski motor
